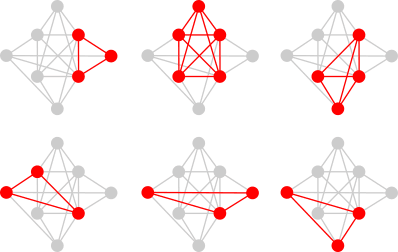

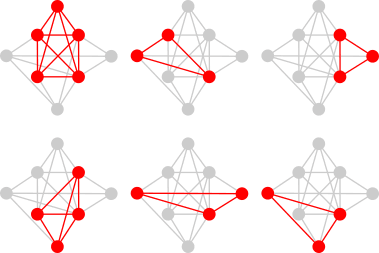

ProblemW danym grafie nieskierowanym należy znaleźć wszystkie kliki maksymalne. Kliką (ang. clique) w grafie nazwiemy jego podgraf, którego wszystkie wierzchołki są ze sobą nawzajem połączone krawędziami. Innymi słowy, klika jest podgrafem pełnym danego grafu.
Klika maksymalna (ang. maximal clique) jest
taką kliką grafu, że nie można do niej już dodać żadnego nowego wierzchołka z
grafu. |
Do znajdowania maksymalnych klik w grafie nieskierowanym można zastosować prosty algorytm rekurencyjny Brona-Kerboscha. Algorytm otrzymuje na wejściu trzy zbiory P, R i X o następującym znaczeniu:
P | – | zbiór wierzchołków, które są kandydatami do rozważenia. |
R | – | zbiór wierzchołków, które są częściowym wynikiem znajdowania kliki. |
X | – | zbiór wierzchołków pominiętych. |
Przy pierwszym wywołaniu algorytmu zbiory R i X są puste, a zbiór P zawiera wszystkie wierzchołki grafu. Zasada działania algorytmu jest następująca:
Najpierw sprawdzamy w algorytmie, czy zbiory P i X są puste. Jeśli tak, to zbiór R zawiera maksymalną klikę. Wypisujemy zawartość zbioru R i kończymy.
Jeśli zbiór P nie jest pusty, to wybieramy z niego kolejne wierzchołki v. Dla każdego z tych wierzchołków tworzymy następujące zbiory tymczasowe:
Wywołujemy rekurencyjnie algorytm ze zbiorami P', R' i X'.
Następnie ze zbioru P usuwamy wierzchołek v, a dodajemy go do zbioru X i kontynuujemy pętlę.
n | – | liczba wierzchołków w grafie, n ∈ C. |
graf | – | zadany w dowolnie wybrany sposób, algorytm tego nie precyzuje. |
R | – | zbiór wierzchołków, które są częściowym wynikiem znajdowania kliki. |
P | – | zbiór wierzchołków, które są kandydatami do rozważenia. |
X | – | zbiór wierzchołków pominiętych. |
u, v | – | numery wierzchołków grafu, u, v ∈ C. |
P', R', X', N | – | pomocnicze zbiory wierzchołków. |
K01: | Jeśli ( P jest pusty
)
![]() to Pisz R i zakończ |
znaleziona klika maksymalna |
K02: | Dla każdego wierzchołka v
w P : wykonuj kroki K03...K10 |
|
K03: | Zeruj zbiór N | |
K04: | Dla każdego
sąsiada u wierzchołka v : wykonuj: N ← N + u |
tworzymy zbiór sąsiadów |
K05: | R' ← R + v | w R' tworzymy zbiór R z dodanym wierzchołkiem v |
K06: | P' ← iloczyn zbiorów P i N | z P' usuwamy wierzchołki, które nie są sąsiadami v |
K07: | X' ← iloczyn zbiorów X i N | z X' usuwamy wierzchołki, które nie są sąsiadami v |
K08: | BronKerbosch ( n, graf, R', P', X' ) | wywołanie rekurencyjne |
K09: | P ← P - v | ze zbioru P usuwamy wierzchołek v |
K10: | R ← R + v | do zbioru R dodajemy wierzchołek v |
K11: | Zakończ |
Uwaga:
Zanim uruchomisz program, przeczytaj wstęp do tego artykułu, w którym wyjaśniamy funkcje tych programów oraz sposób korzystania z nich. |
Program odczytuje
definicję
grafu nieskierowanego i wyszukuje w nim wszystkie kliki maksymalne
za pomocą algorytmu Brona-Kerboscha. Zbiory zostały zaimplementowane
w mapach bitowych. Program dodatkowo wypisuje liczbę wywołań rekurencyjnych algorytmu Brona-Kerboscha dla celów porównawczych. |
Dane przykładowe (przekopiuj do
schowka i wklej do okna konsoli ):
|
Pascal// Algorytm Brona-Kerboscha // Data : 10.07.2014 // (C)2014 mgr Jerzy Wałaszek //--------------------------- program cliques; // Definicja elementu listy sąsiedztwa type PslistEl = ^slistEl; slistEl = record next : PslistEl; // Następny element listy v : integer; // Wierzchołek docelowy end; // Definicja struktury zbioru s_set = record vmin : integer; nmax : integer; T : array of cardinal; end; // Zmienne globalne var n, m : integer; // Liczba wierzchołków i krawędzi grafu graf : array of PslistEl; // Tablica list sąsiedztwa SN : s_set; // Zbiór sąsiadów rcnt : integer; // Licznik wywołań rekurencyjnych // Obsługa zbiorów // Procedura dodaje element x do zbioru A //--------------------------------------- procedure s_add ( var A : s_set; x : integer ); var b, i : integer; begin b := x - A.vmin; // Obliczamy numer bitu i := b shr 5; // Obliczamy indeks A.T [ i ] := A.T [ i ] or ( 1 shl ( b and 31 ) ); // Ustawiamy bit na 1 end; // Procedura usuwa element x ze zbioru //------------------------------------ procedure s_remove ( var A : s_set; x : integer ); var b, i : integer; begin b := x - A.vmin; // Obliczamy numer bitu i := b shr 5; // Obliczamy indeks A.T [ i ] := A.T [ i ] and not ( 1 shl ( b and 31 ) ); // Ustawiamy bit na 0 end; // Procedura usuwa wszystkie elementy ze zbioru //--------------------------------------------- procedure s_clear ( var A : s_set ); var i : integer; begin for i := 0 to A.nmax do A.T [ i ] := 0; // Zerujemy tablicę end; // Procedura tworzy zbiór //----------------------- procedure s_create ( var A : s_set; vmin, vmax : integer ); begin A.vmin := vmin; // Wypełniamy strukturę danymi A.nmax := ( vmax - vmin ) shr 5; // Indeks ostatniego elementu tablicy SetLength ( A.T, A.nmax = 1 ); // Tworzymy dynamicznie tablicę mapy bitowej s_clear ( A ); // Tworzymy zbiór pusty end; // Procedura wyznacza część wspólną zbiorów A i B //----------------------------------------------- procedure s_intersection ( var A, B, C : s_set ); var i : integer; begin for i := 0 to A.nmax do C.T [ i ] := A.T [ i ] and B.T [ i ]; end; // Procedura kopiuje zbiór A do zbioru B //-------------------------------------- procedure s_copy ( var A, B : s_set ); var i : integer; begin for i := 0 to A.nmax do B.T [ i ] := A.T [ i ]; end; // Procedura ustawia zbiór pełny procedure s_full ( var A : s_set ); var i : integer; begin for i := 0 to A.nmax do A.T [ i ] := $ffffffff; end; // Funkcja sprawdza, czy zbiór A jest pusty // true - tak, jest pusty // false - nie, nie jest pusty //----------------------------------------- function s_empty ( var A : s_set ) : boolean; var i : integer; m : cardinal; begin m := A.T [ 0 ]; // Pobieramy bity do m for i := 1 to A.nmax do m := m or A.T [ i ]; // Sumujemy logicznie bity s_empty := ( m = 0 ); end; // Funkcja bada, czy element x należy do zbioru A // true - tak, należy // false - nie, nie należy //----------------------------------------------- function s_isin ( var A : s_set; x : integer ) : boolean; var b : integer; begin b := x - A.vmin; // Obliczamy numer bitu w mapie bitowej if A.T [ b shr 5 ] and ( 1 shl ( b and 31 ) ) > 0 then Exit ( true ); s_isin := false; end; // Procedura wyświetla elementy zbioru A //-------------------------------------- procedure s_print ( var A : s_set ); var i, nb : integer; m : cardinal; begin for i := 0 to A.nmax do begin nb := 0; m := A.T [ i ]; while m > 0 do begin if( m and 1 ) = 1 then write ( ( i shl 5 ) + nb + A.vmin, ' ' ); m := m shr 1; inc ( nb ); end end; end; // Procedura wyszukuje kliki maksymalne //------------------------------------- procedure BronKerbosch ( var SR, SP, SX : s_set ); var RP, PP, XP : s_set; p : PslistEl; v : integer; begin inc ( rcnt ); // Zwiększamy licznik wywołań rekurencyjnych if s_empty ( SP ) and s_empty ( SX ) then // Jeśli zbiory SP i SX są puste, begin // to SR zawiera wierzchołki kliki maksymalnej write ( 'MAXIMAL CLIQUE: ' ); s_print ( SR ); writeln; end else begin s_create ( RP, 0, n-1 ); // Tworzymy puste zbiory pomocnicze s_create ( PP, 0, n-1 ); s_create ( XP, 0, n-1 ); for v := 0 to n - 1 do // Przechodzimy przez kolejne wierzchołki grafu if s_isin ( SP, v ) then // Jeśli wierzchołek v jest w zbiorze SP, to begin // go przetwarzamy s_clear ( SN ); // Najpierw zerujemy zbiór sąsiadów p := graf [ v ]; // Przeglądamy listę sąsiedztwa wierzchołka v while p <> nil do begin s_add ( SN, p^.v ); // Każdego sąsiada umieszczamy w SN p := p^.next; end; s_copy ( SR, RP ); // W RP tworzymy zbiór SR z dodanym wierzchołkiem v s_add ( RP, v ); s_intersection ( SP, SN, PP ); // W PP tworzymy iloczyn SP i SN s_intersection ( SX, SN, XP ); // W XP tworzymy iloczyn SX i SN BronKerbosch ( RP, PP, XP ); // Wywołanie rekurencyjne s_remove ( SP, v ); // Z SP usuwamy wierzchołek v s_add ( SX, v ); // i dodajemy go do SX end; SetLength ( RP.T, 0 ); // Usuwamy zbiory pomocnicze SetLength ( PP.T, 0 ); SetLength ( XP.T, 0 ); end; end; // ********************** // *** PROGRAM GŁÓWNY *** // ********************** var SR, SP, SX : s_set; i, u, v : integer; p, r : PslistEl; begin read ( n, m ); // Odczytujemy liczbę wierzchołków i krawędzi s_create ( SR, 0, n-1 ); // Tworzymy puste zbiory s_create ( SP, 0, n-1 ); s_create ( SX, 0, n-1 ); s_create ( SN, 0, n-1 ); SetLength ( graf, n ); // Tworzymy tablicę list sąsiedztwa for i := 0 to n - 1 do graf [ i ] := nil; // Zerujemy listy sąsiedztwa for i := 1 to m do begin read ( u, v ); // Wierzchołki krawędzi new ( p ); // Tworzymy element listy p^.v := u; p^.next := graf [ v ]; // Element dołączamy do listy sąsiadów v graf [ v ] := p; new ( p ); // To samo dla krawędzi w drugą stronę p^.v := v; p^.next := graf [ u ]; // Element dołączamy do listy sąsiadów u graf [ u ] := p; end; s_full ( SP ); // W zbiorze SP ustawiamy wszystkie wierzchołki writeln; rcnt := 0; // Zerujemy licznik wywołań rekurencyjnych BronKerbosch ( SR, SP, SX ); // Szukamy rekurencyjnie klik maksymalnych writeln; writeln ( 'RECURSIVE CALLS = ', rcnt ); writeln; SetLength ( SR.T, 0 ); // Usuwamy zbiory SetLength ( SP.T, 0 ); SetLength ( SX.T, 0 ); SetLength ( SN.T, 0 ); for v := 0 to n - 1 do // Usuwamy tablicę list sąsiedztwa begin p := graf [ v ]; while p <> nil do begin r := p; p := p^.next; dispose ( r ); end; end; SetLength ( graf, 0 ); end. |
C++// Algorytm Brona-Kerboscha // Data : 10.07.2014 // (C)2014 mgr Jerzy Wałaszek //--------------------------- #include <iostream> #include <iomanip> using namespace std; // Definicja elementu listy sąsiedztwa struct slistEl { slistEl *next; // Następny element listy int v; // Wierzchołek docelowy }; // Definicja struktury zbioru struct s_set { int vmin, nmax; unsigned int *T; }; // Zmienne globalne int n, m; // Liczba wierzchołków i krawędzi grafu slistEl ** graf; // Tablica list sąsiedztwa s_set SN; // Zbiór sąsiadów int rcnt = 0; // Licznik wywołań rekurencyjnych // Obsługa zbiorów // Procedura dodaje element x do zbioru A //--------------------------------------- void s_add ( s_set & A, int x ) { int b = x - A.vmin; // Obliczamy numer bitu int i = b >> 5; // Obliczamy indeks A.T [ i ] |= 1 << ( b & 31 ); // Ustawiamy bit na 1 } // Procedura usuwa element x ze zbioru //------------------------------------ void s_remove ( s_set & A, int x ) { int b = x - A.vmin; // Obliczamy numer bitu int i = b >> 5; // Obliczamy indeks A.T [ i ] &= ~ ( 1 << ( b & 31 ) ); // Ustawiamy bit na 0 } // Procedura usuwa wszystkie elementy ze zbioru //--------------------------------------------- void s_clear ( s_set & A ) { for( int i = 0; i <= A.nmax; i++ ) A.T [ i ] = 0; // Zerujemy mapę bitową } // Procedura tworzy zbiór //----------------------- void s_create ( s_set & A, int vmin, int vmax ) { A.vmin = vmin; // Wypełniamy strukturę danymi A.nmax = ( vmax - vmin ) >> 5; // Indeks ostatniego elementu tablicy A.T = new unsigned int [ A.nmax + 1 ]; // Tworzymy dynamicznie tablicę mapy bitowej s_clear ( A ); // Tworzymy zbiór pusty } // Procedura wyznacza część wspólną zbiorów A i B //----------------------------------------------- void s_intersection ( s_set & A, s_set & B, s_set & C ) { for( int i = 0; i <= A.nmax; i++ ) C.T [ i ] = A.T [ i ] & B.T [ i ]; } // Procedura kopiuje zbiór A do zbioru B //-------------------------------------- void s_copy ( s_set & A, s_set & B ) { for( int i = 0; i <= A.nmax; i++ ) B.T [ i ] = A.T [ i ]; } // Procedura ustawia zbiór pełny //------------------------------ void s_full ( s_set & A ) { for( int i = 0; i <= A.nmax; i++ ) A.T [ i ] = 0xffffffff; } // Funkcja sprawdza, czy zbiór A jest pusty // true - tak, jest pusty // false - nie, nie jest pusty //----------------------------------------- bool s_empty ( s_set A ) { unsigned int m = A.T [ 0 ]; // Pobieramy bity do m for( int i = 1; i <= A.nmax; i++ ) m |= A.T [ i ]; // Sumujemy logicznie bity return ( m == 0 ); } // Funkcja bada, czy element x należy do zbioru A // true - tak, należy // false - nie, nie należy //----------------------------------------------- bool s_isin ( s_set & A, int x ) { int b = x - A.vmin; // Obliczamy numer bitu w mapie bitowej if( A.T [ b >> 5 ] & ( 1 << ( b & 31 ) ) ) return true; return false; } // Procedura wyświetla elementy zbioru A //-------------------------------------- void s_print ( s_set A ) { int nb; unsigned int m; for( int i = 0; i <= A.nmax; i++ ) for( nb = 0, m = A.T [ i ]; m; m >>= 1, nb++ ) if( m & 1 ) cout << ( i << 5 ) + nb + A.vmin << " "; } // Procedura wyszukuje kliki maksymalne //------------------------------------- void BronKerbosch ( s_set & SR, s_set & SP, s_set & SX ) { s_set RP, PP, XP; slistEl * p; int v; rcnt++; // Zwiększamy licznik wywołań rekurencyjnych if( s_empty ( SP ) && s_empty ( SX ) ) // Jeśli zbiory SP i SX są puste, { // to SR zawiera wierzchołki kliki maksymalnej cout << "MAXIMAL CLIQUE: "; s_print ( SR ); cout << endl; } else { s_create ( RP, 0, n-1 ); // Tworzymy puste zbiory pomocnicze s_create ( PP, 0, n-1 ); s_create ( XP, 0, n-1 ); for( v = 0; v < n; v++ ) // Przechodzimy przez kolejne wierzchołki grafu if( s_isin ( SP, v ) ) // Jeśli wierzchołek v jest w zbiorze SP, to { // go przetwarzamy s_clear ( SN ); // Najpierw zerujemy zbiór sąsiadów for( p = graf [ v ];p;p = p->next ) // Przeglądamy listę sąsiedztwa wierzchołka v s_add ( SN, p->v ); // Każdego sąsiada umieszczamy w SN s_copy ( SR, RP ); // W RP tworzymy zbiór SR z dodanym wierzchołkiem v s_add ( RP, v ); s_intersection ( SP, SN, PP ); // W PP tworzymy iloczyn SP i SN s_intersection ( SX, SN, XP ); // W XP tworzymy iloczyn SX i SN BronKerbosch ( RP, PP, XP ); // Wywołanie rekurencyjne s_remove ( SP, v ); // Z SP usuwamy wierzchołek v s_add ( SX, v ); // i dodajemy go do SX } delete [ ] RP.T; // Usuwamy zbiory pomocnicze delete [ ] PP.T; delete [ ] XP.T; } } // ********************** // *** PROGRAM GŁÓWNY *** // ********************** int main( ) { s_set SR, SP, SX; int i, u, v; slistEl *p, *r; cin >> n >> m; // Odczytujemy liczbę wierzchołków i krawędzi s_create ( SR, 0, n-1 ); // Tworzymy puste zbiory s_create ( SP, 0, n-1 ); s_create ( SX, 0, n-1 ); s_create ( SN, 0, n-1 ); graf = new slistEl * [ n ]; // Tworzymy tablicę list sąsiedztwa for( i = 0; i < n; i++ ) graf [ i ] = NULL; // Zerujemy listy sąsiedztwa for( i = 0; i < m; i++ ) { cin >> u >> v; // Wierzchołki krawędzi p = new slistEl; // Tworzymy element listy p->v = u; p->next = graf [ v ]; // Element dołączamy do listy sąsiadów v graf [ v ] = p; p = new slistEl; // To samo dla krawędzi w drugą stronę p->v = v; p->next = graf [ u ]; // Element dołączamy do listy sąsiadów u graf [ u ] = p; } s_full ( SP ); // W zbiorze SP ustawiamy wszystkie wierzchołki cout << endl; BronKerbosch ( SR, SP, SX ); // Szukamy rekurencyjnie klik maksymalnych cout << endl << "RECURSIVE CALLS = " << rcnt << endl << endl; delete [ ] SR.T; // Usuwamy zbiory delete [ ] SP.T; delete [ ] SX.T; delete [ ] SN.T; for( v = 0; v < n; v++ ) // Usuwamy tablicę list sąsiedztwa { p = graf [ v ]; while( p ) { r = p; p = p->next; delete r; } } delete [ ] graf; return 0; } |
Basic' Algorytm Brona-Kerboscha ' Data : 10.07.2014 ' (C)2014 mgr Jerzy Wałaszek '--------------------------- ' Definicja elementu listy sąsiedztwa Type slistEl next As slistEl Ptr ' Następny element listy v As Integer ' Wierzchołek docelowy End Type ' Definicja struktury zbioru Type s_set vmin As Integer nmax As Integer T As UInteger Ptr End Type ' Zmienne globalne Dim Shared As Integer n, m ' Liczba wierzchołków i krawędzi grafu Dim Shared As slistEl Ptr Ptr graf ' Tablica list sąsiedztwa Dim Shared As s_set SN ' Zbiór sąsiadów Dim Shared As Integer rcnt = 0 ' Licznik wywołań rekurencyjnych ' Obsługa zbiorów ' Procedura dodaje element x do zbioru A '--------------------------------------- Sub s_add ( ByRef A As s_set, ByVal x As Integer ) Dim As Integer b, i b = x - A.vmin ' Obliczamy numer bitu i = b Shr 5 ' Obliczamy indeks A.T [ i ] = A.T [ i ] or ( 1 Shl ( b and 31 ) ) ' Ustawiamy bit na 1 End Sub ' Procedura usuwa element x ze zbioru '------------------------------------ Sub s_remove ( ByRef A As s_set, ByVal x As Integer ) Dim As Integer b, i b = x - A.vmin ' Obliczamy numer bitu i = b Shr 5 ' Obliczamy indeks A.T [ i ] = A.T [ i ] And Not ( 1 Shl ( b and 31 ) ) ' Ustawiamy bit na 0 End Sub ' Procedura usuwa wszystkie elementy ze zbioru '--------------------------------------------- Sub s_clear ( ByRef A As s_set ) Dim As Integer i For i = 0 To A.nmax A.T [ i ] = 0 ' Zerujemy mapę bitową Next End Sub ' Procedura tworzy zbiór '----------------------- Sub s_create ( ByRef A As s_set, ByVal vmin As Integer, ByVal vmax As Integer ) A.vmin = vmin ' Wypełniamy strukturę danymi A.nmax = ( vmax - vmin ) shr 5 ' Indeks ostatniego elementu tablicy A.T = New UInteger [ A.nmax + 1 ] ' Tworzymy dynamicznie tablicę mapy bitowej s_clear ( A ) ' Tworzymy zbiór pusty End Sub ' Procedura wyznacza część wspólną zbiorów A i B '----------------------------------------------- Sub s_intersection ( ByRef A As s_set, ByRef B As s_set, ByRef C As s_set ) Dim As Integer i For i = 0 To A.nmax C.T [ i ] = A.T [ i ] And B.T [ i ] Next End Sub ' Procedura kopiuje zbiór A do zbioru B '-------------------------------------- Sub s_copy ( ByRef A As s_set, ByRef B As s_set ) Dim As Integer i For i= 0 To A.nmax B.T [ i ] = A.T [ i ] Next End Sub ' Procedura ustawia zbiór pełny '------------------------------ Sub s_full ( ByRef A As s_set ) Dim As Integer i For i = 0 To A.nmax A.T [ i ] = &Hffffffff Next End Sub ' Funkcja sprawdza, czy zbiór A jest pusty ' true - tak, jest pusty ' false - nie, nie jest pusty '----------------------------------------- Function s_empty ( ByRef A As s_set ) As Integer Dim As Integer i Dim As UInteger m = A.T [ 0 ] ' Pobieramy bity do m For i = 1 To A.nmax m Or= A.T [ i ] ' Sumujemy logicznie bity Next If m = 0 Then Return 1 Return 0 End Function ' Funkcja bada, czy element x należy do zbioru A ' true - tak, należy ' false - nie, nie należy '----------------------------------------------- Function s_isin ( ByRef A As s_set, ByVal x As Integer ) As Integer Dim As Integer b = x - A.vmin ' Obliczamy numer bitu w mapie bitowej If A.T [ b Shr 5 ] And ( 1 Shl ( b And 31 ) ) Then Return 1 Return 0 End Function ' Procedura wyświetla elementy zbioru A '-------------------------------------- Sub s_print ( ByRef A As s_set ) Dim As Integer nb, i Dim As UInteger m For i = 0 To A.nmax nb = 0 m = A.T [ i ] While m if( m And 1 ) = 1 Then Print Using "& "; ( i Shl 5 ) + nb + A.vmin; m shr= 1 nb += 1 Wend Next End Sub ' Procedura wyszukuje kliki maksymalne '------------------------------------- Sub BronKerbosch ( ByRef SR As s_set, ByRef SP As s_set, ByRef SX As s_set ) Dim As s_set RP, PP, XP Dim As slistEl Ptr p Dim As Integer v rcnt += 1 ' Zwiększamy licznik wywołań rekurencyjnych If s_empty ( SP ) AndAlso s_empty ( SX ) Then ' Jeśli zbiory SP i SX są puste, ' to SR zawiera wierzchołki kliki maksymalnej Print "MAXIMAL CLIQUE: "; s_print ( SR ) Print Else s_create ( RP, 0, n-1 ) ' Tworzymy puste zbiory pomocnicze s_create ( PP, 0, n-1 ) s_create ( XP, 0, n-1 ) For v = 0 To n - 1 ' Przechodzimy przez kolejne wierzchołki grafu If s_isin ( SP, v ) Then ' Jeśli wierzchołek v jest w zbiorze SP, to ' go przetwarzamy s_clear ( SN ) ' Najpierw zerujemy zbiór sąsiadów p = graf [ v ] ' Przeglądamy listę sąsiedztwa wierzchołka v While p s_add ( SN, p->v ) ' Każdego sąsiada umieszczamy w SN p = p->Next Wend s_copy ( SR, RP ) ' W RP tworzymy zbiór SR z dodanym wierzchołkiem v s_add ( RP, v ) s_intersection ( SP, SN, PP ) ' W PP tworzymy iloczyn SP i SN s_intersection ( SX, SN, XP ) ' W XP tworzymy iloczyn SX i SN BronKerbosch ( RP, PP, XP ) ' Wywołanie rekurencyjne s_remove ( SP, v ) ' Z SP usuwamy wierzchołek v s_add ( SX, v ) ' i dodajemy go do SX End If Next Delete [ ] RP.T ' Usuwamy zbiory pomocnicze Delete [ ] PP.T Delete [ ] XP.T End If End Sub ' ********************** ' *** PROGRAM GŁÓWNY *** ' ********************** Dim As s_set SR, SP, SX Dim As integer i, u, v Dim As slistEl Ptr p, r Open Cons For Input As #1 Input #1, n, m ' Odczytujemy liczbę wierzchołków i krawędzi s_create ( SR, 0, n-1 ) ' Tworzymy puste zbiory s_create ( SP, 0, n-1 ) s_create ( SX, 0, n-1 ) s_create ( SN, 0, n-1 ) graf = New slistEl Ptr [ n ] ' Tworzymy tablicę list sąsiedztwa For i = 0 To n - 1 graf [ i ] = 0 ' Zerujemy listy sąsiedztwa Next For i = 1 To m Input #1, u, v ' Wierzchołki krawędzi p = New slistEl ' Tworzymy element listy p->v = u p->next = graf [ v ] ' Element dołączamy do listy sąsiadów v graf [ v ] = p p = New slistEl ' To samo dla krawędzi w drugą stronę p->v = v p->next = graf [ u ] ' Element dołączamy do listy sąsiadów u graf [ u ] = p Next Close #1 s_full ( SP ) ' W zbiorze SP ustawiamy wszystkie wierzchołki Print BronKerbosch ( SR, SP, SX ) ' Szukamy rekurencyjnie klik maksymalnych Print Print "RECURSIVE CALLS =";rcnt Print Delete [ ] SR.T ' Usuwamy zbiory Delete [ ] SP.T Delete [ ] SX.T Delete [ ] SN.T For v = 0 To n - 1 ' Usuwamy tablicę list sąsiedztwa p = graf [ v ] While p r = p p = p->Next Delete r Wend Next Delete [ ] graf End |
Wynik: | |
8 19 0 1 0 2 0 5 0 6 1 2 1 3 1 5 1 6 2 4 2 5 2 6 2 7 3 4 3 6 3 7 4 6 5 6 5 7 6 7 MAXIMAL CLIQUE: 0 1 2 5 6 MAXIMAL CLIQUE: 1 3 6 MAXIMAL CLIQUE: 2 4 6 MAXIMAL CLIQUE: 2 5 6 7 MAXIMAL CLIQUE: 3 4 6 MAXIMAL CLIQUE: 3 6 7 RECURSIVE CALLS = 52 |
![]() |
Algorytm Brona-Kerboscha da się ulepszyć, tak aby wykonywał mniej wywołań rekurencyjnych. W tym celu przed wejściem do pętli rozwijającej zbiór P tworzymy sumę zbiorów P i X i znajdujemy w niej taki wierzchołek u, który posiada najwięcej sąsiadów w zbiorze P. Następnie zamiast iterować przez wierzchołki w P iterujemy przez kolejne wierzchołki różnicy zbiorów P i N ( u ), gdzie N ( u ) oznacza zbiór sąsiadów wierzchołka u, który nazywamy piwotem. Zbiór P \ N ( u ) zawiera mniej wierzchołków, zatem liczba wywołań rekurencyjnych spadnie.
n | – | liczba wierzchołków w grafie, n ∈ C. |
graf | – | zadany w dowolnie wybrany sposób, algorytm tego nie precyzuje. |
R | – | zbiór wierzchołków, które są częściowym wynikiem znajdowania kliki. |
P | – | zbiór wierzchołków, które są kandydatami do rozważenia. |
X | – | zbiór wierzchołków pominiętych. |
u, v, w | – | numery wierzchołków grafu, u, v, w ∈ C. |
P', P", R', X', N | – | pomocnicze zbiory wierzchołków. |
ncmax, nc | – | liczniki wierzchołków, ncmax, nc ∈ C. |
K01: | Jeśli ( P jest pusty
)
![]() to pisz R i zakończ |
; znaleziona klika maksymalna |
K02: | P" ← suma zbiorów P i X | będziemy szukać piwota w sumie zbiorów P i X |
K03: | ncmax ← 0 | zerujemy globalny licznik sąsiadów |
K04: | Dla każdego wierzchołka u
w P" : wykonuj kroki K05...K07 |
przeglądamy graf, biorąc pod uwagę tylko wierzchołki w P |
K05: | nc ← 0 | zerujemy bieżący licznik sąsiadów |
K06: | Dla każdego
sąsiada w wierzchołka u : wykonuj: Jeśli w należy do P, to nc ← nc + 1 |
jeśli sąsiad jest w P, to zwiększamy bieżący licznik sąsiadów |
K07: | Jeśli nc
≥ ncmax, to: v ← u i ncmax ← nc |
jeśli wierzchołek u ma
nie mniej sąsiadów niż jest w ncmax, to ; zapamiętujemy ten wierzchołek ; i zapamiętujemy liczbę jego sąsiadów |
K08: | P" ← P | |
K09: | Dla każdego sąsiada u
wierzchołka v : wykonuj: P" ← P" - u |
tworzymy zbiór P bez sąsiadów piwota |
K10: | Dla każdego wierzchołka v
w P" : wykonuj kroki K11...K18 |
|
K11: | Zeruj zbiór N | |
K12: | Dla każdego
sąsiada u wierzchołka v : wykonuj: N ← N + u |
tworzymy zbiór sąsiadów |
K13: | R' ← R + v | w R' tworzymy zbiór R z dodanym wierzchołkiem v |
K14: | P' ← iloczyn zbiorów P i N | z P' usuwamy wierzchołki, które nie są sąsiadami v |
K15: | X' ← iloczyn zbiorów X i N | z X' usuwamy wierzchołki, które nie są sąsiadami v |
K16: | BronKerbosch ( n, graf, R', P', X' ) | wywołanie rekurencyjne |
K17: | P ← P - v | ze zbioru P usuwamy wierzchołek v |
K18: | R ← R + v | do zbioru R dodajemy wierzchołek v |
K19: | Zakończ |
Uwaga:
Zanim uruchomisz program, przeczytaj wstęp do tego artykułu, w którym wyjaśniamy funkcje tych programów oraz sposób korzystania z nich. |
Program odczytuje
definicję
grafu nieskierowanego i wyszukuje w nim wszystkie kliki maksymalne
za pomocą algorytmu Brona-Kerboscha. Zbiory zostały zaimplementowane
w mapach bitowych. Program dodatkowo wypisuje liczbę wywołań rekurencyjnych algorytmu Brona-Kerboscha dla celów porównawczych. |
Dane przykładowe (przekopiuj do
schowka i wklej do okna konsoli ):
|
Pascal// Algorytm Brona-Kerboscha z piwotem // Data : 15.07.2014 // (C)2014 mgr Jerzy Wałaszek //----------------------------------- program cliques; // Definicja elementu listy sąsiedztwa type PslistEl = ^slistEl; slistEl = record next : PslistEl; // Następny element listy v : integer; // Wierzchołek docelowy end; // Definicja struktury zbioru s_set = record vmin : integer; nmax : integer; T : array of cardinal; end; // Zmienne globalne var n, m : integer; // Liczba wierzchołków i krawędzi grafu graf : array of PslistEl; // Tablica list sąsiedztwa SN : s_set; // Zbiór sąsiadów rcnt : integer; // Licznik wywołań rekurencyjnych // Obsługa zbiorów // Procedura dodaje element x do zbioru A //--------------------------------------- procedure s_add ( var A : s_set; x : integer ); var b, i : integer; begin b := x - A.vmin; // Obliczamy numer bitu i := b shr 5; // Obliczamy indeks A.T [ i ] := A.T [ i ] or ( 1 shl ( b and 31 ) ); // Ustawiamy bit na 1 end; // Procedura usuwa element x ze zbioru //------------------------------------ procedure s_remove ( var A : s_set; x : integer ); var b, i : integer; begin b := x - A.vmin; // Obliczamy numer bitu i := b shr 5; // Obliczamy indeks A.T [ i ] := A.T [ i ] and not ( 1 shl ( b and 31 ) ); // Ustawiamy bit na 0 end; // Procedura usuwa wszystkie elementy ze zbioru //--------------------------------------------- procedure s_clear ( var A : s_set ); var i : integer; begin for i := 0 to A.nmax do A.T [ i ] := 0; // Zerujemy tablicę end; // Procedura tworzy zbiór //----------------------- procedure s_create ( var A : s_set; vmin, vmax : integer ); begin A.vmin := vmin; // Wypełniamy strukturę danymi A.nmax := ( vmax - vmin ) shr 5; // Indeks ostatniego elementu tablicy SetLength ( A.T, A.nmax + 1 ); // Tworzymy dynamicznie tablicę mapy bitowej s_clear ( A ); // Tworzymy zbiór pusty end; // Procedura wyznacza sumę zbiorów A i B //-------------------------------------- procedure s_union ( var A, B, C : s_set ); var i : integer; begin for i := 0 to A.nmax do C.T [ i ] := A.T [ i ] or B.T [ i ]; end; // Procedura wyznacza część wspólną zbiorów A i B //----------------------------------------------- procedure s_intersection ( var A, B, C : s_set ); var i : integer; begin for i := 0 to A.nmax do C.T [ i ] := A.T [ i ] and B.T [ i ]; end; // Procedura kopiuje zbiór A do zbioru B //-------------------------------------- procedure s_copy ( var A, B : s_set ); var i : integer; begin for i := 0 to A.nmax do B.T [ i ] := A.T [ i ]; end; // Procedura ustawia zbiór pełny procedure s_full ( var A : s_set ); var i : integer; begin for i := 0 to A.nmax do A.T [ i ] := $ffffffff; end; // Funkcja sprawdza, czy zbiór A jest pusty // true - tak, jest pusty // false - nie, nie jest pusty //----------------------------------------- function s_empty ( var A : s_set ) : boolean; var i : integer; m : cardinal; begin m := A.T [ 0 ]; // Pobieramy bity do m for i := 1 to A.nmax do m := m or A.T [ i ]; // Sumujemy logicznie bity s_empty := ( m = 0 ); end; // Funkcja bada, czy element x należy do zbioru A // true - tak, należy // false - nie, nie należy //----------------------------------------------- function s_isin ( var A : s_set; x : integer ) : boolean; var b : integer; begin b := x - A.vmin; // Obliczamy numer bitu w mapie bitowej if A.T [ b shr 5 ] and ( 1 shl ( b and 31 ) ) > 0 then Exit ( true ); s_isin := false; end; // Procedura wyświetla elementy zbioru A //-------------------------------------- procedure s_print ( var A : s_set ); var i, nb : integer; m : cardinal; begin for i := 0 to A.nmax do begin nb := 0; m := A.T [ i ]; while m > 0 do begin if( m and 1 ) = 1 then write ( ( i shl 5 ) + nb + A.vmin, ' ' ); m := m shr 1; inc ( nb ); end end; end; // Procedura wyszukuje kliki maksymalne //------------------------------------- procedure BronKerbosch ( var SR, SP, SX : s_set ); var RP, PP, XP, PPP : s_set; p : PslistEl; v, u, ncmax, nc : integer; begin inc ( rcnt ); // Zwiększamy licznik wywołań rekurencyjnych if s_empty ( SP ) and s_empty ( SX ) then // Jeśli zbiory SP i SX są puste, begin // to SR zawiera wierzchołki kliki maksymalnej write ( 'MAXIMAL CLIQUE: ' ); s_print ( SR ); writeln; end else begin s_create ( PPP, 0, n-1 ); // Tworzymy zbiór pomocniczy PPP s_union ( SP, SX, PPP ); // W PPP tworzymy sumę zbiorów SP i SX ncmax := 0; // Zerujemy licznik sąsiadów for u := 0 to n - 1 do // Przechodzimy przez kolejne wierzchołki grafu if s_isin ( PPP, u ) then // Jeśli wierzchołek jest w PPP, to przetwarzamy go begin nc := 0; // Zerujemy bieżący licznik sąsiadów p := graf [ u ]; // Badamy sąsiadów wierzchołka v while p <> nil do begin if s_isin ( SP, p^.v ) then inc ( nc ); // Jeśli sąsiad w SP, zwiększamy nc p := p^.next; // Następny sąsiad end; if nc >= ncmax then // Jeśli liczba sąsiadów w P jest większa od ncmax, begin v := u; // to zapamiętujemy wierzchołek ncmax := nc; // oraz jego liczbę sąsiadów w P end; end; s_copy ( SP, PPP ); // W PPP umieszczamy zbiór SP p := graf [ v ]; while p <> nil do // Przeglądamy listę sąsiadów piwota begin s_remove ( PPP, p^.v ); // Z PPP usuwamy każdego sąsiada piwota p := p^.next; // Następny sąsiad end; s_create ( RP, 0, n-1 ); // Tworzymy puste zbiory pomocnicze s_create ( PP, 0, n-1 ); s_create ( XP, 0, n-1 ); for v := 0 to n - 1 do // Przechodzimy przez kolejne wierzchołki grafu if s_isin ( PPP, v ) then // Jeśli wierzchołek v jest w zbiorze PPP, to begin // go przetwarzamy s_clear ( SN ); // Najpierw zerujemy zbiór sąsiadów p := graf [ v ]; // Przeglądamy listę sąsiedztwa wierzchołka v while p <> nil do begin s_add ( SN, p^.v ); // Każdego sąsiada umieszczamy w SN p := p^.next; end; s_copy ( SR, RP ); // W RP tworzymy zbiór SR z dodanym wierzchołkiem v s_add ( RP, v ); s_intersection ( SP, SN, PP ); // W PP tworzymy iloczyn SP i SN s_intersection ( SX, SN, XP ); // W XP tworzymy iloczyn SX i SN BronKerbosch ( RP, PP, XP ); // Wywołanie rekurencyjne s_remove ( SP, v ); // Z SP usuwamy wierzchołek v s_add ( SX, v ); // i dodajemy go do SX end; SetLength ( RP.T, 0 ); // Usuwamy zbiory pomocnicze SetLength ( PP.T, 0 ); SetLength ( XP.T, 0 ); SetLength ( PPP.T, 0 ); end; end; // ********************** // *** PROGRAM GŁÓWNY *** // ********************** var SR, SP, SX : s_set; i, u, v : integer; p, r : PslistEl; begin read ( n, m ); // Odczytujemy liczbę wierzchołków i krawędzi s_create ( SR, 0, n-1 ); // Tworzymy puste zbiory s_create ( SP, 0, n-1 ); s_create ( SX, 0, n-1 ); s_create ( SN, 0, n-1 ); SetLength ( graf, n ); // Tworzymy tablicę list sąsiedztwa for i := 0 to n - 1 do graf [ i ] := nil; // Zerujemy listy sąsiedztwa for i := 1 to m do begin read ( u, v ); // Wierzchołki krawędzi new ( p ); // Tworzymy element listy p^.v := u; p^.next := graf [ v ]; // Element dołączamy do listy sąsiadów v graf [ v ] := p; new ( p ); // To samo dla krawędzi w drugą stronę p^.v := v; p^.next := graf [ u ]; // Element dołączamy do listy sąsiadów u graf [ u ] := p; end; s_full ( SP ); // W zbiorze SP ustawiamy wszystkie wierzchołki writeln; rcnt := 0; // Zerujemy licznik wywołań rekurencyjnych BronKerbosch ( SR, SP, SX ); // Szukamy rekurencyjnie klik maksymalnych writeln; writeln ( 'RECURSIVE CALLS = ', rcnt ); writeln; SetLength ( SR.T, 0 ); // Usuwamy zbiory SetLength ( SP.T, 0 ); SetLength ( SX.T, 0 ); SetLength ( SN.T, 0 ); for v := 0 to n - 1 do // Usuwamy tablicę list sąsiedztwa begin p := graf [ v ]; while p <> nil do begin r := p; p := p^.next; dispose ( r ); end; end; SetLength ( graf, 0 ); end. |
C++// Algorytm Brona-Kerboscha z piwotem // Data : 15.07.2014 // (C)2014 mgr Jerzy Wałaszek //----------------------------------- #include <iostream> #include <iomanip> using namespace std; // Definicja elementu listy sąsiedztwa struct slistEl { slistEl *next; // Następny element listy int v; // Wierzchołek docelowy }; // Definicja struktury zbioru struct s_set { int vmin, nmax; unsigned int *T; }; // Zmienne globalne int n, m; // Liczba wierzchołków i krawędzi grafu slistEl ** graf; // Tablica list sąsiedztwa s_set SN; // Zbiór sąsiadów int rcnt = 0; // Licznik wywołań rekurencyjnych // Procedura dodaje element x do zbioru A //--------------------------------------- void s_add ( s_set & A, int x ) { int b = x - A.vmin; // Obliczamy numer bitu int i = b >> 5; // Obliczamy indeks A.T [ i ] |= 1 << ( b & 31 ); // Ustawiamy bit na 1 } // Procedura usuwa element x ze zbioru //------------------------------------ void s_remove ( s_set & A, int x ) { int b = x - A.vmin; // Obliczamy numer bitu int i = b >> 5; // Obliczamy indeks A.T [ i ] &= ~ ( 1 << ( b & 31 ) ); // Ustawiamy bit na 0 } // Procedura usuwa wszystkie elementy ze zbioru //--------------------------------------------- void s_clear ( s_set & A ) { for( int i = 0; i <= A.nmax; i++ ) A.T [ i ] = 0; // Zerujemy mapę bitową } // Procedura tworzy zbiór //----------------------- void s_create ( s_set & A, int vmin, int vmax ) { A.vmin = vmin; // Wypełniamy strukturę danymi A.nmax = ( vmax - vmin ) >> 5; // Indeks ostatniego elementu tablicy A.T = new unsigned int [ A.nmax + 1 ]; // Tworzymy dynamicznie tablicę mapy bitowej s_clear ( A ); // Tworzymy zbiór pusty } // Procedura wyznacza sumę zbiorów A i B //-------------------------------------- void s_union ( s_set & A, s_set & B, s_set & C ) { for( int i = 0; i <= A.nmax; i++ ) C.T [ i ] = A.T [ i ] | B.T [ i ]; } // Procedura wyznacza część wspólną zbiorów A i B //----------------------------------------------- void s_intersection ( s_set & A, s_set & B, s_set & C ) { for( int i = 0; i <= A.nmax; i++ ) C.T [ i ] = A.T [ i ] & B.T [ i ]; } // Procedura kopiuje zbiór A do zbioru B //-------------------------------------- void s_copy ( s_set & A, s_set & B ) { for( int i = 0; i <= A.nmax; i++ ) B.T [ i ] = A.T [ i ]; } // Procedura ustawia zbiór pełny void s_full ( s_set & A ) { for( int i = 0; i <= A.nmax; i++ ) A.T [ i ] = 0xffffffff; } // Funkcja sprawdza, czy zbiór A jest pusty // true - tak, jest pusty // false - nie, nie jest pusty //----------------------------------------- bool s_empty ( s_set A ) { unsigned int m = A.T [ 0 ]; // Pobieramy bity do m for( int i = 1; i <= A.nmax; i++ ) m |= A.T [ i ]; // Sumujemy logicznie bity return ( m == 0 ); } // Funkcja bada, czy element x należy do zbioru A // true - tak, należy // false - nie, nie należy //----------------------------------------------- bool s_isin ( s_set & A, int x ) { int b = x - A.vmin; // Obliczamy numer bitu w mapie bitowej if( A.T [ b >> 5 ] & ( 1 << ( b & 31 ) ) ) return true; return false; } // Procedura wyświetla elementy zbioru A //-------------------------------------- void s_print ( s_set A ) { int nb; unsigned int m; for( int i = 0; i <= A.nmax; i++ ) for( nb = 0, m = A.T [ i ]; m; m >>= 1, nb++ ) if( m & 1 ) cout << ( i << 5 ) + nb + A.vmin << " "; } // Procedura wyszukuje kliki maksymalne //------------------------------------- void BronKerbosch ( s_set & SR, s_set & SP, s_set & SX ) { s_set RP, PP, XP, PPP; slistEl * p; int v, u, ncmax, nc; rcnt++; // Zwiększamy licznik wywołań rekurencyjnych if( s_empty ( SP ) && s_empty ( SX ) ) // Jeśli zbiory SP i SX są puste, { // to SR zawiera wierzchołki kliki maksymalnej cout << "MAXIMAL CLIQUE: "; s_print ( SR ); cout << endl; } else { s_create ( PPP, 0, n-1 ); // Tworzymy zbiór pomocniczy PPP s_union ( SP, SX, PPP ); // W PPP tworzymy sumę zbiorów SP i SX ncmax = 0; // Zerujemy licznik sąsiadów for( u = 0; u < n; u++ ) // Przechodzimy przez kolejne wierzchołki grafu if( s_isin ( PPP, u ) ) // Jeśli wierzchołek jest w PPP, to przetwarzamy go { nc = 0; // Zerujemy bieżący licznik sąsiadów for( p = graf [ u ]; p; p = p->next ) // Badamy sąsiadów wierzchołka v if( s_isin ( SP, p->v ) ) nc++; // Jeśli sąsiad w SP, zwiększamy nc if( nc >= ncmax ) // Jeśli liczba sąsiadów w P jest większa od ncmax, { v = u; // to zapamiętujemy wierzchołek ncmax = nc; // oraz jego liczbę sąsiadów w P } } s_copy ( SP, PPP ); // W PPP umieszczamy zbiór SP for( p = graf [ v ]; p; p = p->next ) // Przeglądamy listę sąsiadów piwota s_remove ( PPP, p->v ); // Z PPP usuwamy każdego sąsiada piwota s_create ( RP, 0, n-1 ); // Tworzymy puste zbiory pomocnicze s_create ( PP, 0, n-1 ); s_create ( XP, 0, n-1 ); for( v = 0; v < n; v++ ) // Przechodzimy przez kolejne wierzchołki grafu if( s_isin ( PPP, v ) ) // Jeśli wierzchołek v jest w zbiorze PPP, to { // go przetwarzamy s_clear ( SN ); // Najpierw zerujemy zbiór sąsiadów for( p = graf [ v ];p;p = p->next ) // Przeglądamy listę sąsiedztwa wierzchołka v s_add ( SN, p->v ); // Każdego sąsiada umieszczamy w SN s_copy ( SR, RP ); // W RP tworzymy zbiór SR z dodanym wierzchołkiem v s_add ( RP, v ); s_intersection ( SP, SN, PP ); // W PP tworzymy iloczyn SP i SN s_intersection ( SX, SN, XP ); // W XP tworzymy iloczyn SX i SN BronKerbosch ( RP, PP, XP ); // Wywołanie rekurencyjne s_remove ( SP, v ); // Z SP usuwamy wierzchołek v s_add ( SX, v ); // i dodajemy go do SX } delete [ ] RP.T; // Usuwamy zbiory pomocnicze delete [ ] PP.T; delete [ ] XP.T; delete [ ] PPP.T; } } // ********************** // *** PROGRAM GŁÓWNY *** // ********************** int main( ) { s_set SR, SP, SX; int i, u, v; slistEl *p, *r; cin >> n >> m; // Odczytujemy liczbę wierzchołków i krawędzi s_create ( SR, 0, n-1 ); // Tworzymy puste zbiory s_create ( SP, 0, n-1 ); s_create ( SX, 0, n-1 ); s_create ( SN, 0, n-1 ); graf = new slistEl * [ n ]; // Tworzymy tablicę list sąsiedztwa for( i = 0; i < n; i++ ) graf [ i ] = NULL; // Zerujemy listy sąsiedztwa for( i = 0; i < m; i++ ) { cin >> u >> v; // Wierzchołki krawędzi p = new slistEl; // Tworzymy element listy p->v = u; p->next = graf [ v ]; // Element dołączamy do listy sąsiadów v graf [ v ] = p; p = new slistEl; // To samo dla krawędzi w drugą stronę p->v = v; p->next = graf [ u ]; // Element dołączamy do listy sąsiadów u graf [ u ] = p; } s_full ( SP ); // W zbiorze SP ustawiamy wszystkie wierzchołki cout << endl; BronKerbosch ( SR, SP, SX ); // Szukamy rekurencyjnie klik maksymalnych cout << endl << "RECURSIVE CALLS = " << rcnt << endl << endl; delete [ ] SR.T; // Usuwamy zbiory delete [ ] SP.T; delete [ ] SX.T; delete [ ] SN.T; for( v = 0; v < n; v++ ) // Usuwamy tablicę list sąsiedztwa { p = graf [ v ]; while( p ) { r = p; p = p->next; delete r; } } delete [ ] graf; return 0; } |
Basic' Algorytm Brona-Kerboscha z piwotem ' Data : 15.07.2014 ' (C)2014 mgr Jerzy Wałaszek '----------------------------------- ' Definicja elementu listy sąsiedztwa Type slistEl next As slistEl Ptr ' Następny element listy v As Integer ' Wierzchołek docelowy End Type ' Definicja struktury zbioru Type s_set vmin As Integer nmax As Integer T As UInteger Ptr End Type ' Zmienne globalne Dim Shared As Integer n, m ' Liczba wierzchołków i krawędzi grafu Dim Shared As slistEl Ptr Ptr graf ' Tablica list sąsiedztwa Dim Shared As s_set SN ' Zbiór sąsiadów Dim Shared As Integer rcnt = 0 ' Licznik wywołań rekurencyjnych ' Obsługa zbiorów ' Procedura dodaje element x do zbioru A '--------------------------------------- Sub s_add ( ByRef A As s_set, ByVal x As Integer ) Dim As Integer b, i b = x - A.vmin ' Obliczamy numer bitu i = b Shr 5 ' Obliczamy indeks A.T [ i ] = A.T [ i ] or ( 1 Shl ( b and 31 ) ) ' Ustawiamy bit na 1 End Sub ' Procedura usuwa element x ze zbioru '------------------------------------ Sub s_remove ( ByRef A As s_set, ByVal x As Integer ) Dim As Integer b, i b = x - A.vmin ' Obliczamy numer bitu i = b Shr 5 ' Obliczamy indeks A.T [ i ] = A.T [ i ] And Not ( 1 Shl ( b and 31 ) ) ' Ustawiamy bit na 0 End Sub ' Procedura usuwa wszystkie elementy ze zbioru '--------------------------------------------- Sub s_clear ( ByRef A As s_set ) Dim As Integer i For i = 0 To A.nmax A.T [ i ] = 0 ' Zerujemy mapę bitową Next End Sub ' Procedura tworzy zbiór '----------------------- Sub s_create ( ByRef A As s_set, ByVal vmin As Integer, ByVal vmax As Integer ) A.vmin = vmin ' Wypełniamy strukturę danymi A.nmax = ( vmax - vmin ) shr 5 ' Indeks ostatniego elementu tablicy A.T = New UInteger [ A.nmax + 1 ] ' Tworzymy dynamicznie tablicę mapy bitowej s_clear ( A ) ' Tworzymy zbiór pusty End Sub ' Procedura wyznacza sumę zbiorów A i B '-------------------------------------- Sub s_union ( ByRef A As s_set, ByRef B As s_set, ByRef C As s_set ) Dim As Integer i For i = 0 To A.nmax C.T [ i ] = A.T [ i ] Or B.T [ i ] Next End Sub ' Procedura wyznacza część wspólną zbiorów A i B '----------------------------------------------- Sub s_intersection ( ByRef A As s_set, ByRef B As s_set, ByRef C As s_set ) Dim As Integer i For i = 0 To A.nmax C.T [ i ] = A.T [ i ] And B.T [ i ] Next End Sub ' Procedura kopiuje zbiór A do zbioru B '-------------------------------------- Sub s_copy ( ByRef A As s_set, ByRef B As s_set ) Dim As Integer i For i= 0 To A.nmax B.T [ i ] = A.T [ i ] Next End Sub ' Procedura ustawia zbiór pełny '------------------------------ Sub s_full ( ByRef A As s_set ) Dim As Integer i For i = 0 To A.nmax A.T [ i ] = &Hffffffff Next End Sub ' Funkcja sprawdza, czy zbiór A jest pusty ' true - tak, jest pusty ' false - nie, nie jest pusty '----------------------------------------- Function s_empty ( ByRef A As s_set ) As Integer Dim As Integer i Dim As UInteger m = A.T [ 0 ] ' Pobieramy bity do m For i = 1 To A.nmax m Or= A.T [ i ] ' Sumujemy logicznie bity Next If m = 0 Then Return 1 Return 0 End Function ' Funkcja bada, czy element x należy do zbioru A ' true - tak, należy ' false - nie, nie należy '----------------------------------------------- Function s_isin ( ByRef A As s_set, ByVal x As Integer ) As Integer Dim As Integer b = x - A.vmin ' Obliczamy numer bitu w mapie bitowej If A.T [ b Shr 5 ] And ( 1 Shl ( b And 31 ) ) Then Return 1 Return 0 End Function ' Procedura wyświetla elementy zbioru A '-------------------------------------- Sub s_print ( ByRef A As s_set ) Dim As Integer nb, i Dim As UInteger m For i = 0 To A.nmax nb = 0 m = A.T [ i ] While m if( m And 1 ) = 1 Then Print Using "& "; ( i Shl 5 ) + nb + A.vmin; m shr= 1 nb += 1 Wend Next End Sub ' Procedura wyszukuje kliki maksymalne '------------------------------------- Sub BronKerbosch ( ByRef SR As s_set, ByRef SP As s_set, ByRef SX As s_set ) Dim As s_set RP, PP, XP, PPP Dim As slistEl Ptr p Dim As Integer v, u, ncmax, nc rcnt += 1 ' Zwiększamy licznik wywołań rekurencyjnych If s_empty ( SP ) AndAlso s_empty ( SX ) Then ' Jeśli zbiory SP i SX są puste, ' to SR zawiera wierzchołki kliki maksymalnej Print "MAXIMAL CLIQUE: "; s_print ( SR ) Print Else s_create ( PPP, 0, n-1 ) ' Tworzymy zbiór pomocniczy PPP s_union ( SP, SX, PPP ) ' W PPP tworzymy sumę zbiorów SP i SX ncmax = 0 ' Zerujemy licznik sąsiadów For u = 0 To n - 1 ' Przechodzimy przez kolejne wierzchołki grafu If s_isin ( PPP, u ) Then ' Jeśli wierzchołek jest w PPP, to przetwarzamy go nc = 0 ' Zerujemy bieżący licznik sąsiadów p = graf [ u ] While p ' Badamy sąsiadów wierzchołka v If s_isin ( SP, p->v ) Then nc += 1 ' Jeśli sąsiad w SP, zwiększamy nc p = p->Next ' Następny sąsiad Wend If nc >= ncmax Then ' Jeśli liczba sąsiadów w P jest większa od ncmax, v = u ' to zapamiętujemy wierzchołek ncmax = nc ' oraz jego liczbę sąsiadów w P End If End If Next s_copy ( SP, PPP ) ' W PPP umieszczamy zbiór SP p = graf [ v ] While p ' Przeglądamy listę sąsiadów piwota s_remove ( PPP, p->v ) ' Z PPP usuwamy każdego sąsiada piwota p = p->Next ' Następny sąsiad Wend s_create ( RP, 0, n-1 ) ' Tworzymy puste zbiory pomocnicze s_create ( PP, 0, n-1 ) s_create ( XP, 0, n-1 ) For v = 0 To n - 1 ' Przechodzimy przez kolejne wierzchołki grafu If s_isin ( PPP, v ) Then ' Jeśli wierzchołek v jest w zbiorze PPP, to ' go przetwarzamy s_clear ( SN ) ' Najpierw zerujemy zbiór sąsiadów p = graf [ v ] ' Przeglądamy listę sąsiedztwa wierzchołka v While p s_add ( SN, p->v ) ' Każdego sąsiada umieszczamy w SN p = p->Next Wend s_copy ( SR, RP ) ' W RP tworzymy zbiór SR z dodanym wierzchołkiem v s_add ( RP, v ) s_intersection ( SP, SN, PP ) ' W PP tworzymy iloczyn SP i SN s_intersection ( SX, SN, XP ) ' W XP tworzymy iloczyn SX i SN BronKerbosch ( RP, PP, XP ) ' Wywołanie rekurencyjne s_remove ( SP, v ) ' Z SP usuwamy wierzchołek v s_add ( SX, v ) ' i dodajemy go do SX End If Next Delete [ ] RP.T ' Usuwamy zbiory pomocnicze Delete [ ] PP.T Delete [ ] XP.T Delete [ ] PPP.T End If End Sub ' ********************** ' *** PROGRAM GŁÓWNY *** ' ********************** Dim As s_set SR, SP, SX Dim As integer i, u, v Dim As slistEl Ptr p, r Open Cons For Input As #1 Input #1, n, m ' Odczytujemy liczbę wierzchołków i krawędzi s_create ( SR, 0, n-1 ) ' Tworzymy puste zbiory s_create ( SP, 0, n-1 ) s_create ( SX, 0, n-1 ) s_create ( SN, 0, n-1 ) graf = New slistEl Ptr [ n ] ' Tworzymy tablicę list sąsiedztwa For i = 0 To n - 1 graf [ i ] = 0 ' Zerujemy listy sąsiedztwa Next For i = 1 To m Input #1, u, v ' Wierzchołki krawędzi p = New slistEl ' Tworzymy element listy p->v = u p->next = graf [ v ] ' Element dołączamy do listy sąsiadów v graf [ v ] = p p = New slistEl ' To samo dla krawędzi w drugą stronę p->v = v p->next = graf [ u ] ' Element dołączamy do listy sąsiadów u graf [ u ] = p Next Close #1 s_full ( SP ) ' W zbiorze SP ustawiamy wszystkie wierzchołki Print BronKerbosch ( SR, SP, SX ) ' Szukamy rekurencyjnie klik maksymalnych Print Print "RECURSIVE CALLS =";rcnt Print Delete [ ] SR.T ' Usuwamy zbiory Delete [ ] SP.T Delete [ ] SX.T Delete [ ] SN.T For v = 0 To n - 1 ' Usuwamy tablicę list sąsiedztwa p = graf [ v ] While p r = p p = p->Next Delete r Wend Next Delete [ ] graf End |
Wynik: | |
8 19 0 1 0 2 0 5 0 6 1 2 1 3 1 5 1 6 2 4 2 5 2 6 2 7 3 4 3 6 3 7 4 6 5 6 5 7 6 7 MAXIMAL CLIQUE: 2 4 6 MAXIMAL CLIQUE: 0 1 2 5 6 MAXIMAL CLIQUE: 2 5 6 7 MAXIMAL CLIQUE: 1 3 6 MAXIMAL CLIQUE: 3 4 6 MAXIMAL CLIQUE: 3 6 7 RECURSIVE CALLS = 12 |
![]() |
W pierwszej wersji liczba wywołań rekurencyjnych wynosiła 52. Tutaj mamy 12.
Algorytm Brona-Kerboscha da się łatwo przystosować do wyszukiwania kliki największej. W tym celu w tworzymy pusty zbiór RM, który będzie zapamiętywał klikę największą. Następnie w pierwszej części algorytmu Brona-Kerbosha, gdy zbiory P i X są zerowe, nie wypisujemy zbioru R, lecz sprawdzamy, czy jego liczebność jest większa od liczebności zbioru RM. Jeśli tak, to zbiór R kopiujemy do RM. Aby nie zliczać ciągle elementów zbiorów, można w osobnej zmiennej zapamiętywać ich liczebność. Gdy algorytm Brona-Kerboscha zakończy działanie, w zbiorze RM będzie największa klika grafu.
Przy pierwszym wywołaniu zbiór RM powinien być pusty, a rmsize powinno zawierać 0. Oba te elementy mogą być globalne, aby zaoszczędzić pamięć na przekazywanie parametrów.
n | – | liczba wierzchołków w grafie, n ∈ C. |
graf | – | zadany w dowolnie wybrany sposób, algorytm tego nie precyzuje. |
R | – | zbiór wierzchołków, które są częściowym wynikiem znajdowania kliki. |
P | – | zbiór wierzchołków, które są kandydatami do rozważenia. |
X | – | zbiór wierzchołków pominiętych. |
RM | – | zbiór dotychczasowej kliki największej. |
rmsize | – | rozmiar dotychczasowej kliki największej, rmsize ∈ C. |
u, v, w | – | numery wierzchołków grafu, u, v, w ∈ C. |
P', P", R', X', N | – | pomocnicze zbiory wierzchołków. |
ncmax, nc | – | liczniki wierzchołków, ncmax, nc ∈ C. |
rms | – | liczba wierzchołków w zbiorze R, rms ∈ C. |
K01: | Jeśli ( P nie jest
pusty )
![]() to idź do kroku K05 |
znaleziona klika maksymalna |
K02: | rms ← rozmiar R | wyznaczamy liczbę wierzchołków w klice maksymalnej |
K03: | Jeśli rms >
rmsize,
to RM ← R rmsize ← rms |
sprawdzamy, czy obecna klika jest większa od pamiętanej. Jeśli tak, to zapamiętaj klikę oraz jej nowy rozmiar |
K04 | Zakończ | |
K05: | P" ← suma zbiorów P i X | będziemy szukać piwota w sumie zbiorów P i X |
K06: | ncmax ← 0 | zerujemy globalny licznik sąsiadów |
K07: | Dla każdego wierzchołka u
w P" : wykonuj kroki K08...K10 |
przeglądamy graf, biorąc pod uwagę tylko wierzchołki w P |
K08: | nc ← 0 | zerujemy bieżący licznik sąsiadów |
K09: | Dla każdego
sąsiada w wierzchołka u : wykonuj: Jeśli w należy do P, to nc ← nc + 1 |
jeśli sąsiad jest w P, to zwiększamy bieżący licznik sąsiadów |
K10: | Jeśli nc
≥ ncmax, to v ← u ncmax ← nc |
jeśli wierzchołek u ma nie mniej sąsiadów niż jest w ncmax, to zapamiętujemy ten wierzchołek i zapamiętujemy liczbę jego sąsiadów |
K11: | P" ← P | |
K12: | Dla każdego sąsiada u
wierzchołka v wykonuj: P" ← P" - u |
tworzymy zbiór P bez sąsiadów piwota |
K13: | Dla każdego wierzchołka v w P" wykonuj K14...K21 | |
K14: | Zeruj zbiór N | |
K15: | Dla każdego
sąsiada u wierzchołka v wykonuj: N ← N + u |
tworzymy zbiór sąsiadów |
K16: | R' ← R + v | w R' tworzymy zbiór R z dodanym wierzchołkiem v |
K17: | P' ← iloczyn zbiorów P i N | z P' usuwamy wierzchołki, które nie są sąsiadami v |
K18: | X' ← iloczyn zbiorów X i N | z X' usuwamy wierzchołki, które nie są sąsiadami v |
K19: | BronKerbosch ( n, graf, R', P'>, X' ) | wywołanie rekurencyjne |
K20: | P ← P - v | ze zbioru P usuwamy wierzchołek v |
K21: | R ← R + v | do zbioru R dodajemy wierzchołek v |
K22: | Zakończ |
Uwaga:
Zanim uruchomisz program, przeczytaj wstęp do tego artykułu, w którym wyjaśniamy funkcje tych programów oraz sposób korzystania z nich. |
Program odczytuje
definicję
grafu nieskierowanego i wyszukuje w nim wszystkie kliki maksymalne
za pomocą algorytmu Brona-Kerboscha. Zbiory zostały zaimplementowane
w mapach bitowych. Program dodatkowo wypisuje liczbę wywołań rekurencyjnych algorytmu Brona-Kerboscha dla celów porównawczych. |
Dane przykładowe (przekopiuj do
schowka i wklej do okna konsoli ):
|
Pascal// Wyszukiwanie kliki największej // Data : 15.07.2014 // (C)2014 mgr Jerzy Wałaszek //------------------------------- program cliques; // Definicja elementu listy sąsiedztwa type PslistEl = ^slistEl; slistEl = record next : PslistEl; // Następny element listy v : integer; // Wierzchołek docelowy end; // Definicja struktury zbioru s_set = record vmin : integer; nmax : integer; T : array of cardinal; end; // Zmienne globalne var n, m : integer; // Liczba wierzchołków i krawędzi grafu graf : array of PslistEl; // Tablica list sąsiedztwa SN, RM : s_set; // Zbiór sąsiadów i zbiór kliki największej rmsize: integer; // Liczba wierzchołków w klice największej // Obsługa zbiorów // Procedura dodaje element x do zbioru A //--------------------------------------- procedure s_add ( var A : s_set; x : integer ); var b, i : integer; begin b := x - A.vmin; // Obliczamy numer bitu i := b shr 5; // Obliczamy indeks A.T [ i ] := A.T [ i ] or ( 1 shl ( b and 31 ) ); // Ustawiamy bit na 1 end; // Procedura usuwa element x ze zbioru //------------------------------------ procedure s_remove ( var A : s_set; x : integer ); var b, i : integer; begin b := x - A.vmin; // Obliczamy numer bitu i := b shr 5; // Obliczamy indeks A.T [ i ] := A.T [ i ] and not ( 1 shl ( b and 31 ) ); // Ustawiamy bit na 0 end; // Procedura usuwa wszystkie elementy ze zbioru //--------------------------------------------- procedure s_clear ( var A : s_set ); var i : integer; begin for i := 0 to A.nmax do A.T [ i ] := 0; // Zerujemy tablicę end; // Procedura tworzy zbiór //----------------------- procedure s_create ( var A : s_set; vmin, vmax : integer ); begin A.vmin := vmin; // Wypełniamy strukturę danymi A.nmax := ( vmax - vmin ) shr 5; // Indeks ostatniego elementu tablicy SetLength ( A.T, A.nmax + 1 ); // Tworzymy dynamicznie tablicę mapy bitowej s_clear ( A ); // Tworzymy zbiór pusty end; // Procedura wyznacza sumę zbiorów A i B //-------------------------------------- procedure s_union ( var A, B, C : s_set ); var i : integer; begin for i := 0 to A.nmax do C.T [ i ] := A.T [ i ] or B.T [ i ]; end; // Procedura wyznacza część wspólną zbiorów A i B //----------------------------------------------- procedure s_intersection ( var A, B, C : s_set ); var i : integer; begin for i := 0 to A.nmax do C.T [ i ] := A.T [ i ] and B.T [ i ]; end; // Procedura kopiuje zbiór A do zbioru B //-------------------------------------- procedure s_copy ( var A, B : s_set ); var i : integer; begin for i := 0 to A.nmax do B.T [ i ] := A.T [ i ]; end; // Procedura ustawia zbiór pełny procedure s_full ( var A : s_set ); var i : integer; begin for i := 0 to A.nmax do A.T [ i ] := $ffffffff; end; // Funkcja sprawdza, czy zbiór A jest pusty // true - tak, jest pusty // false - nie, nie jest pusty //----------------------------------------- function s_empty ( var A : s_set ) : boolean; var i : integer; m : cardinal; begin m := A.T [ 0 ]; // Pobieramy bity do m for i := 1 to A.nmax do m := m or A.T [ i ]; // Sumujemy logicznie bity s_empty := ( m = 0 ); end; // Funkcja bada, czy element x należy do zbioru A // true - tak, należy // false - nie, nie należy //----------------------------------------------- function s_isin ( var A : s_set; x : integer ) : boolean; var b : integer; begin b := x - A.vmin; // Obliczamy numer bitu w mapie bitowej if A.T [ b shr 5 ] and ( 1 shl ( b and 31 ) ) > 0 then Exit ( true ); s_isin := false; end; // Procedura wyświetla elementy zbioru A //-------------------------------------- procedure s_print ( var A : s_set ); var i, nb : integer; m : cardinal; begin for i := 0 to A.nmax do begin nb := 0; m := A.T [ i ]; while m > 0 do begin if( m and 1 ) = 1 then write ( ( i shl 5 ) + nb + A.vmin, ' ' ); m := m shr 1; inc ( nb ); end end; end; // Funkcja oblicza liczbę elementów w A //------------------------------------- function s_size ( var A : s_set ) : integer; var i, c : integer; m : cardinal; begin c := 0; // Zerujemy licznik for i := 0 to A.nmax do // Przechodzimy przez kolejne komórki begin m := A.T [ i ]; // Pobieramy bity do m while m > 0 do // Zliczamy bity równe 1 begin if( m and 1 ) = 1 then inc ( c ); m := m shr 1; end; end; s_size := c; end; // Procedura wyszukuje klikę największą //------------------------------------- procedure BronKerbosch ( var SR, SP, SX : s_set ); var RP, PP, XP, PPP : s_set; p : PslistEl; v, u, ncmax, nc, rms : integer; begin if s_empty ( SP ) and s_empty ( SX ) then // Jeśli zbiory SP i SX są puste, begin // to SR zawiera wierzchołki kliki maksymalnej rms := s_size ( SR ); // Wyznaczamy liczbę wierzchołków w klice if rms > rmsize then // Jeśli mamy większą klikę od dotychczas znalezionej, begin s_copy ( SR, RM ); // to zapamiętujemy ją rmsize := rms; // Zapamiętujemy również jej rozmiar end; end else begin s_create ( PPP, 0, n-1 ); // Tworzymy zbiór pomocniczy PPP s_union ( SP, SX, PPP ); // W PPP tworzymy sumę zbiorów SP i SX ncmax := 0; // Zerujemy licznik sąsiadów for u := 0 to n - 1 do // Przechodzimy przez kolejne wierzchołki grafu if s_isin ( PPP, u ) then // Jeśli wierzchołek jest w PPP, to przetwarzamy go begin nc := 0; // Zerujemy bieżący licznik sąsiadów p := graf [ u ]; // Badamy sąsiadów wierzchołka v while p <> nil do begin if s_isin ( SP, p^.v ) then inc ( nc ); // Jeśli sąsiad w SP, zwiększamy nc p := p^.next; // Następny sąsiad end; if nc >= ncmax then // Jeśli liczba sąsiadów w P jest większa od ncmax, begin v := u; // to zapamiętujemy wierzchołek ncmax := nc; // oraz jego liczbę sąsiadów w P end; end; s_copy ( SP, PPP ); // W PPP umieszczamy zbiór SP p := graf [ v ]; while p <> nil do // przeglądamy listę sąsiadów piwota begin s_remove ( PPP, p^.v ); // Z PPP usuwamy każdego sąsiada piwota p := p^.next; // Następny sąsiad end; s_create ( RP, 0, n-1 ); // Tworzymy puste zbiory pomocnicze s_create ( PP, 0, n-1 ); s_create ( XP, 0, n-1 ); for v := 0 to n - 1 do // Przechodzimy przez kolejne wierzchołki grafu if s_isin ( PPP, v ) then // Jeśli wierzchołek v jest w zbiorze PPP, to begin // go przetwarzamy s_clear ( SN ); // Najpierw zerujemy zbiór sąsiadów p := graf [ v ]; // Przeglądamy listę sąsiedztwa wierzchołka v while p <> nil do begin s_add ( SN, p^.v ); // Każdego sąsiada umieszczamy w SN p := p^.next; end; s_copy ( SR, RP ); // W RP tworzymy zbiór SR z dodanym wierzchołkiem v s_add ( RP, v ); s_intersection ( SP, SN, PP ); // W PP tworzymy iloczyn SP i SN s_intersection ( SX, SN, XP ); // W XP tworzymy iloczyn SX i SN BronKerbosch ( RP, PP, XP ); // Wywołanie rekurencyjne s_remove ( SP, v ); // Z SP usuwamy wierzchołek v s_add ( SX, v ); // i dodajemy go do SX end; SetLength ( RP.T, 0 ); // Usuwamy zbiory pomocnicze SetLength ( PP.T, 0 ); SetLength ( XP.T, 0 ); SetLength ( PPP.T, 0 ); end; end; // ********************** // *** PROGRAM GŁÓWNY *** // ********************** var SR, SP, SX : s_set; i, u, v : integer; p, r : PslistEl; begin read ( n, m ); // Odczytujemy liczbę wierzchołków i krawędzi s_create ( SR, 0, n-1 ); // Tworzymy puste zbiory s_create ( SP, 0, n-1 ); s_create ( SX, 0, n-1 ); s_create ( SN, 0, n-1 ); s_create ( RM, 0, n-1 ); // Pusty zbiór kliki największej rmsize := 0; // Liczba wierzchołków w klice największej SetLength ( graf, n ); // Tworzymy tablicę list sąsiedztwa for i := 0 to n - 1 do graf [ i ] := nil; // Zerujemy listy sąsiedztwa for i := 1 to m do begin read ( u, v ); // Wierzchołki krawędzi new ( p ); // Tworzymy element listy p^.v := u; p^.next := graf [ v ]; // Element dołączamy do listy sąsiadów v graf [ v ] := p; new ( p ); // To samo dla krawędzi w drugą stronę p^.v := v; p^.next := graf [ u ]; // Element dołączamy do listy sąsiadów u graf [ u ] := p; end; s_full ( SP ); // W zbiorze SP ustawiamy wszystkie wierzchołki writeln; BronKerbosch ( SR, SP, SX ); // Szukamy rekurencyjnie kliki największej write ( 'MAXIMUM CLIQUE: ' ); s_print ( RM ); writeln; writeln ( 'NUMBER OF VERTICES IN MAXIMUM CLIQUE = ', rmsize ); writeln; SetLength ( SR.T, 0 ); // Usuwamy zbiory SetLength ( SP.T, 0 ); SetLength ( SX.T, 0 ); SetLength ( SN.T, 0 ); SetLength ( RM.T, 0 ); for v := 0 to n - 1 do // Usuwamy tablicę list sąsiedztwa begin p := graf [ v ]; while p <> nil do begin r := p; p := p^.next; dispose ( r ); end; end; SetLength ( graf, 0 ); end. |
C++// Wyszukiwanie kliki największej // Data : 15.07.2014 // (C)2014 mgr Jerzy Wałaszek //------------------------------- #include <iostream> #include <iomanip> using namespace std; // Definicja elementu listy sąsiedztwa struct slistEl { slistEl *next; // Następny element listy int v; // Wierzchołek docelowy }; // Definicja struktury zbioru struct s_set { int vmin, nmax; unsigned int *T; }; // Zmienne globalne int n, m; // Liczba wierzchołków i krawędzi grafu slistEl ** graf; // Tablica list sąsiedztwa s_set SN, RM; // Zbiór sąsiadów i zbiór kliki największej int rmsize; // Liczba wierzchołków w klice największej // Procedura dodaje element x do zbioru A //--------------------------------------- void s_add ( s_set & A, int x ) { int b = x - A.vmin; // Obliczamy numer bitu int i = b >> 5; // Obliczamy indeks A.T [ i ] |= 1 << ( b & 31 ); // Ustawiamy bit na 1 } // Procedura usuwa element x ze zbioru //------------------------------------ void s_remove ( s_set & A, int x ) { int b = x - A.vmin; // Obliczamy numer bitu int i = b >> 5; // Obliczamy indeks A.T [ i ] &= ~ ( 1 << ( b & 31 ) ); // Ustawiamy bit na 0 } // Procedura usuwa wszystkie elementy ze zbioru //--------------------------------------------- void s_clear ( s_set & A ) { for( int i = 0; i <= A.nmax; i++ ) A.T [ i ] = 0; // Zerujemy mapę bitową } // Procedura tworzy zbiór //----------------------- void s_create ( s_set & A, int vmin, int vmax ) { A.vmin = vmin; // Wypełniamy strukturę danymi A.nmax = ( vmax - vmin ) >> 5; // Indeks ostatniego elementu tablicy A.T = new unsigned int [ A.nmax + 1 ]; // Tworzymy dynamicznie tablicę mapy bitowej s_clear ( A ); // Tworzymy zbiór pusty } // Procedura wyznacza sumę zbiorów A i B //-------------------------------------- void s_union ( s_set & A, s_set & B, s_set & C ) { for( int i = 0; i <= A.nmax; i++ ) C.T [ i ] = A.T [ i ] | B.T [ i ]; } // Procedura wyznacza część wspólną zbiorów A i B //----------------------------------------------- void s_intersection ( s_set & A, s_set & B, s_set & C ) { for( int i = 0; i <= A.nmax; i++ ) C.T [ i ] = A.T [ i ] & B.T [ i ]; } // Procedura kopiuje zbiór A do zbioru B //-------------------------------------- void s_copy ( s_set & A, s_set & B ) { for( int i = 0; i <= A.nmax; i++ ) B.T [ i ] = A.T [ i ]; } // Procedura ustawia zbiór pełny void s_full ( s_set & A ) { for( int i = 0; i <= A.nmax; i++ ) A.T [ i ] = 0xffffffff; } // Funkcja sprawdza, czy zbiór A jest pusty // true - tak, jest pusty // false - nie, nie jest pusty //----------------------------------------- bool s_empty ( s_set A ) { unsigned int m = A.T [ 0 ]; // Pobieramy bity do m for( int i = 1; i <= A.nmax; i++ ) m |= A.T [ i ]; // Sumujemy logicznie bity return ( m == 0 ); } // Funkcja bada, czy element x należy do zbioru A // true - tak, należy // false - nie, nie należy //----------------------------------------------- bool s_isin ( s_set & A, int x ) { int b = x - A.vmin; // Obliczamy numer bitu w mapie bitowej if( A.T [ b >> 5 ] & ( 1 << ( b & 31 ) ) ) return true; return false; } // Procedura wyświetla elementy zbioru A //-------------------------------------- void s_print ( s_set A ) { int nb; unsigned int m; for( int i = 0; i <= A.nmax; i++ ) for( nb = 0, m = A.T [ i ]; m; m >>= 1, nb++ ) if( m & 1 ) cout << ( i << 5 ) + nb + A.vmin << " "; } // Funkcja oblicza liczbę elementów w A //------------------------------------- int s_size ( s_set & A ) { int c = 0; // Zerujemy licznik for( int i = 0; i <= A.nmax; i++ ) // Przechodzimy przez kolejne komórki for( unsigned int m = A.T [ i ]; m; m >>= 1 ) if( ( m & 1 ) == 1 ) c++; // Zliczamy bity równe 1 return c; } // Procedura wyszukuje klikę największą //------------------------------------- void BronKerbosch ( s_set & SR, s_set & SP, s_set & SX ) { s_set RP, PP, XP, PPP; slistEl * p; int v, u, ncmax, nc, rms; if( s_empty ( SP ) && s_empty ( SX ) ) // Jeśli zbiory SP i SX są puste, { // to SR zawiera wierzchołki kliki maksymalnej rms = s_size ( SR ); // Wyznaczamy liczbę wierzchołków w klice if( rms > rmsize ) // Jeśli mamy większą klikę od dotychczas znalezionej, { s_copy ( SR, RM ); // to zapamiętujemy ją rmsize = rms; // Zapamiętujemy również jej rozmiar } } else { s_create ( PPP, 0, n-1 ); // Tworzymy zbiór pomocniczy PPP s_union ( SP, SX, PPP ); // W PPP tworzymy sumę zbiorów SP i SX ncmax = 0; // Zerujemy licznik sąsiadów for( u = 0; u < n; u++ ) // Przechodzimy przez kolejne wierzchołki grafu if( s_isin ( PPP, u ) ) // Jeśli wierzchołek jest w PPP, to przetwarzamy go { nc = 0; // Zerujemy bieżący licznik sąsiadów for( p = graf [ u ]; p; p = p->next ) // Badamy sąsiadów wierzchołka v if( s_isin ( SP, p->v ) ) nc++; // Jeśli sąsiad w SP, zwiększamy nc if( nc >= ncmax ) // Jeśli liczba sąsiadów w P jest większa od ncmax, { v = u; // to zapamiętujemy wierzchołek ncmax = nc; // oraz jego liczbę sąsiadów w P } } s_copy ( SP, PPP ); // W PPP umieszczamy zbiór SP for( p = graf [ v ]; p; p = p->next ) // przeglądamy listę sąsiadów piwota s_remove ( PPP, p->v ); // Z PPP usuwamy każdego sąsiada piwota s_create ( RP, 0, n-1 ); // Tworzymy puste zbiory pomocnicze s_create ( PP, 0, n-1 ); s_create ( XP, 0, n-1 ); for( v = 0; v < n; v++ ) // Przechodzimy przez kolejne wierzchołki grafu if( s_isin ( PPP, v ) ) // Jeśli wierzchołek v jest w zbiorze PPP, to { // go przetwarzamy s_clear ( SN ); // Najpierw zerujemy zbiór sąsiadów for( p = graf [ v ];p;p = p->next ) // Przeglądamy listę sąsiedztwa wierzchołka v s_add ( SN, p->v ); // Każdego sąsiada umieszczamy w SN s_copy ( SR, RP ); // W RP tworzymy zbiór SR z dodanym wierzchołkiem v s_add ( RP, v ); s_intersection ( SP, SN, PP ); // W PP tworzymy iloczyn SP i SN s_intersection ( SX, SN, XP ); // W XP tworzymy iloczyn SX i SN BronKerbosch ( RP, PP, XP ); // Wywołanie rekurencyjne s_remove ( SP, v ); // Z SP usuwamy wierzchołek v s_add ( SX, v ); // i dodajemy go do SX } delete [ ] RP.T; // Usuwamy zbiory pomocnicze delete [ ] PP.T; delete [ ] XP.T; delete [ ] PPP.T; } } // ********************** // *** PROGRAM GŁÓWNY *** // ********************** int main( ) { s_set SR, SP, SX; int i, u, v; slistEl *p, *r; cin >> n >> m; // Odczytujemy liczbę wierzchołków i krawędzi s_create ( SR, 0, n-1 ); // Tworzymy puste zbiory s_create ( SP, 0, n-1 ); s_create ( SX, 0, n-1 ); s_create ( SN, 0, n-1 ); s_create ( RM, 0, n-1 ); // Pusty zbiór kliki największej rmsize = 0; // Liczba wierzchołków w klice największej graf = new slistEl * [ n ]; // Tworzymy tablicę list sąsiedztwa for( i = 0; i < n; i++ ) graf [ i ] = NULL; // Zerujemy listy sąsiedztwa for( i = 0; i < m; i++ ) { cin >> u >> v; // Wierzchołki krawędzi p = new slistEl; // Tworzymy element listy p->v = u; p->next = graf [ v ]; // Element dołączamy do listy sąsiadów v graf [ v ] = p; p = new slistEl; // To samo dla krawędzi w drugą stronę p->v = v; p->next = graf [ u ]; // Element dołączamy do listy sąsiadów u graf [ u ] = p; } s_full ( SP ); // W zbiorze SP ustawiamy wszystkie wierzchołki cout << endl; BronKerbosch ( SR, SP, SX ); // Szukamy rekurencyjnie kliki największej cout << "MAXIMUM CLIQUE: "; s_print ( RM ); cout << endl << "NUMBER OF VERTICES IN MAXIMUM CLIQUE = " << rmsize << endl << endl; delete [ ] SR.T; // Usuwamy zbiory delete [ ] SP.T; delete [ ] SX.T; delete [ ] SN.T; delete [ ] RM.T; for( v = 0; v < n; v++ ) // Usuwamy tablicę list sąsiedztwa { p = graf [ v ]; while( p ) { r = p; p = p->next; delete r; } } delete [ ] graf; return 0; } |
Basic' Wyszukiwanie kliki największej ' Data : 15.07.2014 ' (C)2014 mgr Jerzy Wałaszek '------------------------------- ' Definicja elementu listy sąsiedztwa Type slistEl next As slistEl Ptr ' Następny element listy v As Integer ' Wierzchołek docelowy End Type ' Definicja struktury zbioru Type s_set vmin As Integer nmax As Integer T As UInteger Ptr End Type ' Zmienne globalne Dim Shared As Integer n, m ' Liczba wierzchołków i krawędzi grafu Dim Shared As slistEl Ptr Ptr graf ' Tablica list sąsiedztwa Dim Shared As s_set SN, RM ' Zbiór sąsiadów i zbiór kliki największej Dim Shared As Integer rmsize ' Liczba wierzchołków w klice największej ' Obsługa zbiorów ' Procedura dodaje element x do zbioru A '--------------------------------------- Sub s_add ( ByRef A As s_set, ByVal x As Integer ) Dim As Integer b, i b = x - A.vmin ' Obliczamy numer bitu i = b Shr 5 ' Obliczamy indeks A.T [ i ] = A.T [ i ] or ( 1 Shl ( b and 31 ) ) ' Ustawiamy bit na 1 End Sub ' Procedura usuwa element x ze zbioru '------------------------------------ Sub s_remove ( ByRef A As s_set, ByVal x As Integer ) Dim As Integer b, i b = x - A.vmin ' Obliczamy numer bitu i = b Shr 5 ' Obliczamy indeks A.T [ i ] = A.T [ i ] And Not ( 1 Shl ( b and 31 ) ) ' Ustawiamy bit na 0 End Sub ' Procedura usuwa wszystkie elementy ze zbioru '--------------------------------------------- Sub s_clear ( ByRef A As s_set ) Dim As Integer i For i = 0 To A.nmax A.T [ i ] = 0 ' Zerujemy mapę bitową Next End Sub ' Procedura tworzy zbiór '----------------------- Sub s_create ( ByRef A As s_set, ByVal vmin As Integer, ByVal vmax As Integer ) A.vmin = vmin ' Wypełniamy strukturę danymi A.nmax = ( vmax - vmin ) shr 5 ' Indeks ostatniego elementu tablicy A.T = New UInteger [ A.nmax + 1 ] ' Tworzymy dynamicznie tablicę mapy bitowej s_clear ( A ) ' Tworzymy zbiór pusty End Sub ' Procedura wyznacza sumę zbiorów A i B '-------------------------------------- Sub s_union ( ByRef A As s_set, ByRef B As s_set, ByRef C As s_set ) Dim As Integer i For i = 0 To A.nmax C.T [ i ] = A.T [ i ] Or B.T [ i ] Next End Sub ' Procedura wyznacza część wspólną zbiorów A i B '----------------------------------------------- Sub s_intersection ( ByRef A As s_set, ByRef B As s_set, ByRef C As s_set ) Dim As Integer i For i = 0 To A.nmax C.T [ i ] = A.T [ i ] And B.T [ i ] Next End Sub ' Procedura kopiuje zbiór A do zbioru B '-------------------------------------- Sub s_copy ( ByRef A As s_set, ByRef B As s_set ) Dim As Integer i For i= 0 To A.nmax B.T [ i ] = A.T [ i ] Next End Sub ' Procedura ustawia zbiór pełny '------------------------------ Sub s_full ( ByRef A As s_set ) Dim As Integer i For i = 0 To A.nmax A.T [ i ] = &Hffffffff Next End Sub ' Funkcja sprawdza, czy zbiór A jest pusty ' true - tak, jest pusty ' false - nie, nie jest pusty '----------------------------------------- Function s_empty ( ByRef A As s_set ) As Integer Dim As Integer i Dim As UInteger m = A.T [ 0 ] ' Pobieramy bity do m For i = 1 To A.nmax m Or= A.T [ i ] ' Sumujemy logicznie bity Next If m = 0 Then Return 1 Return 0 End Function ' Funkcja bada, czy element x należy do zbioru A ' true - tak, należy ' false - nie, nie należy '----------------------------------------------- Function s_isin ( ByRef A As s_set, ByVal x As Integer ) As Integer Dim As Integer b = x - A.vmin ' Obliczamy numer bitu w mapie bitowej If A.T [ b Shr 5 ] And ( 1 Shl ( b And 31 ) ) Then Return 1 Return 0 End Function ' Procedura wyświetla elementy zbioru A '-------------------------------------- Sub s_print ( ByRef A As s_set ) Dim As Integer nb, i Dim As UInteger m For i = 0 To A.nmax nb = 0 m = A.T [ i ] While m if( m And 1 ) = 1 Then Print Using "& "; ( i Shl 5 ) + nb + A.vmin; m shr= 1 nb += 1 Wend Next End Sub ' Funkcja oblicza liczbę elementów w A '------------------------------------- Function s_size ( ByRef A As s_set ) As Integer Dim As Integer i, c = 0 ' Zerujemy licznik Dim As UInteger m For i = 0 To A.nmax m = A.T [ i ] While m if( m And 1 ) = 1 Then c += 1 ' Zliczamy bity równe 1 m shr= 1 Wend Next Return c End Function ' Procedura wyszukuje klikę największą '------------------------------------- Sub BronKerbosch ( ByRef SR As s_set, ByRef SP As s_set, ByRef SX As s_set ) Dim As s_set RP, PP, XP, PPP Dim As slistEl Ptr p Dim As Integer v, u, ncmax, nc, rms If s_empty ( SP ) AndAlso s_empty ( SX ) Then ' Jeśli zbiory SP i SX są puste, ' to SR zawiera wierzchołki kliki maksymalnej rms = s_size ( SR ) ' Wyznaczamy liczbę wierzchołków w klice If rms > rmsize Then ' Jeśli mamy większą klikę od dotychczas znalezionej, s_copy ( SR, RM ) ' to zapamiętujemy ją rmsize = rms ' Zapamiętujemy również jej rozmiar End If Else s_create ( PPP, 0, n-1 ) ' Tworzymy zbiór pomocniczy PPP s_union ( SP, SX, PPP ) ' W PPP tworzymy sumę zbiorów SP i SX ncmax = 0 ' Zerujemy licznik sąsiadów For u = 0 To n - 1 ' Przechodzimy przez kolejne wierzchołki grafu If s_isin ( PPP, u ) Then ' Jeśli wierzchołek jest w PPP, to przetwarzamy go nc = 0 ' Zerujemy bieżący licznik sąsiadów p = graf [ u ] While p ' Badamy sąsiadów wierzchołka v If s_isin ( SP, p->v ) Then nc += 1 ' Jeśli sąsiad w SP, zwiększamy nc p = p->Next ' Następny sąsiad Wend If nc >= ncmax Then ' Jeśli liczba sąsiadów w P jest większa od ncmax, v = u ' to zapamiętujemy wierzchołek ncmax = nc ' oraz jego liczbę sąsiadów w P End If End If Next s_copy ( SP, PPP ) ' W PPP umieszczamy zbiór SP p = graf [ v ] While p ' Przeglądamy listę sąsiadów piwota s_remove ( PPP, p->v ) ' Z PPP usuwamy każdego sąsiada piwota p = p->Next ' Następny sąsiad Wend s_create ( RP, 0, n-1 ) ' Tworzymy puste zbiory pomocnicze s_create ( PP, 0, n-1 ) s_create ( XP, 0, n-1 ) For v = 0 To n - 1 ' Przechodzimy przez kolejne wierzchołki grafu If s_isin ( PPP, v ) Then ' Jeśli wierzchołek v jest w zbiorze PPP, to ' go przetwarzamy s_clear ( SN ) ' Najpierw zerujemy zbiór sąsiadów p = graf [ v ] ' Przeglądamy listę sąsiedztwa wierzchołka v While p s_add ( SN, p->v ) ' Każdego sąsiada umieszczamy w SN p = p->Next Wend s_copy ( SR, RP ) ' W RP tworzymy zbiór SR z dodanym wierzchołkiem v s_add ( RP, v ) s_intersection ( SP, SN, PP ) ' W PP tworzymy iloczyn SP i SN s_intersection ( SX, SN, XP ) ' W XP tworzymy iloczyn SX i SN BronKerbosch ( RP, PP, XP ) ' Wywołanie rekurencyjne s_remove ( SP, v ) ' Z SP usuwamy wierzchołek v s_add ( SX, v ) ' i dodajemy go do SX End If Next Delete [ ] RP.T ' Usuwamy zbiory pomocnicze Delete [ ] PP.T Delete [ ] XP.T Delete [ ] PPP.T End If End Sub ' ********************** ' *** PROGRAM GŁÓWNY *** ' ********************** Dim As s_set SR, SP, SX Dim As integer i, u, v Dim As slistEl Ptr p, r Open Cons For Input As #1 Input #1, n, m ' Odczytujemy liczbę wierzchołków i krawędzi s_create ( SR, 0, n-1 ) ' Tworzymy puste zbiory s_create ( SP, 0, n-1 ) s_create ( SX, 0, n-1 ) s_create ( SN, 0, n-1 ) s_create ( RM, 0, n-1 ) ' Pusty zbiór kliki największej rmsize = 0 ' Liczba wierzchołków w klice największej graf = New slistEl Ptr [ n ] ' Tworzymy tablicę list sąsiedztwa For i = 0 To n - 1 graf [ i ] = 0 ' Zerujemy listy sąsiedztwa Next For i = 1 To m Input #1, u, v ' Wierzchołki krawędzi p = New slistEl ' Tworzymy element listy p->v = u p->next = graf [ v ] ' Element dołączamy do listy sąsiadów v graf [ v ] = p p = New slistEl ' To samo dla krawędzi w drugą stronę p->v = v p->next = graf [ u ] ' Element dołączamy do listy sąsiadów u graf [ u ] = p Next Close #1 s_full ( SP ) ' W zbiorze SP ustawiamy wszystkie wierzchołki Print BronKerbosch ( SR, SP, SX ) ' Szukamy rekurencyjnie kliki największej Print "MAXIMUM CLIQUE: "; s_print ( RM ) Print Print "NUMBER OF VERTICES IN MAXIMUM CLIQUE ="; rmsize Print Delete [ ] SR.T ' Usuwamy zbiory Delete [ ] SP.T Delete [ ] SX.T Delete [ ] SN.T Delete [ ] RM.T For v = 0 To n - 1 ' Usuwamy tablicę list sąsiedztwa p = graf [ v ] While p r = p p = p->Next Delete r Wend Next Delete [ ] graf End |
Wynik: | |
8 19 0 1 0 2 0 5 0 6 1 2 1 3 1 5 1 6 2 4 2 5 2 6 2 7 3 4 3 6 3 7 4 6 5 6 5 7 6 7 MAXIMUM CLIQUE: 0 1 2 5 6 NUMBER OF VERTICES IN MAXIMUM CLIQUE = 5 |
![]() |
![]() |
