Transformacja Fouriera (ang. Fourier Transformation, FT) jest narzędziem analitycznym, które pozwala rozłożyć skomplikowane "obiekty" na proste elementy składowe. Jako przykład, wyobraź sobie, że w kuchni w naczyniu znajduje się pyszny sok. Gdy poddasz go analizie, to otrzymasz informację z czego ten sok się składa oraz w jakiej ilości zawiera swoje składniki: np. 25% borówek, 40% bananów i 35% mleka. Coś podobnego robi transformacja Fouriera z sygnałami: bierze skomplikowany sygnał, np. dźwięk z mikrofonu, i rozbija go na pojedyncze fale sinusoidalne, z których ten dźwięk jest złożony:

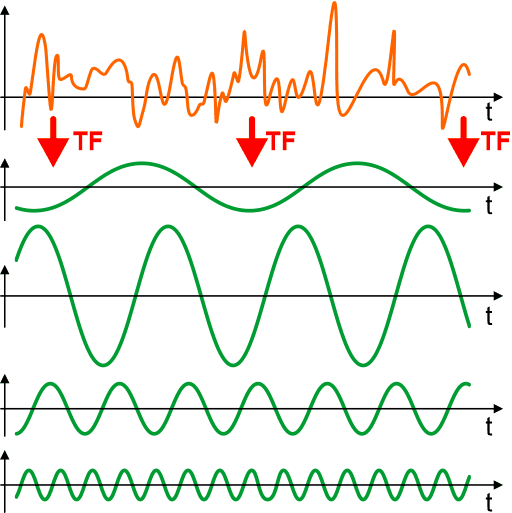

Mówiąc językiem fizyki i matematyki: FT to narzędzie, które bierze skomplikowany, „poszarpany” sygnał (np. dźwięk) i rozbija go na pojedyncze fale sinusoidalne, z których ten sygnał został złożony. Przenosi nas z dziedziny czasu \(t\) (gdzie widzimy tylko sumaryczny hałas) do dziedziny częstotliwości \(f\) (gdzie widzimy konkretne nuty/składniki):

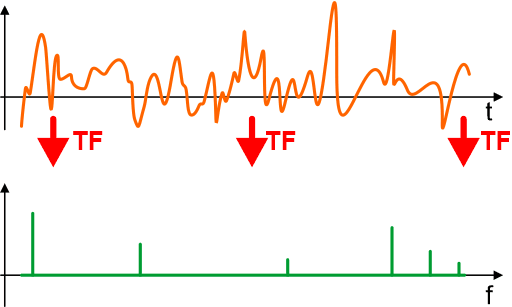

W dziedzinie czasu \(t\) (na zwykłym wykresie fali dźwiękowej) sygnały są nieczytelne. Jeśli w tym samym momencie gra gitara, perkusja i ktoś krzyczy, mikrofon rejestruje jedną, chaotyczną, falującą linię.

FT rozwiązuje problem izolacji i analizy danych:

• Separacja: Pozwala komputerowi „usłyszeć” poszczególne instrumenty osobno z jednego nagrania.
• Kompresja: Zamiast zapisywać miliard punktów skomplikowanej fali, FT pozwala zapisać tylko informację typu: „gra dźwięk A przez 5 sekund i dźwięk B przez 3 sekundy”. To drastycznie zmniejsza wagę plików.
• Filtracja: Rozwiązuje problem szumu. Jeśli w nagraniu piszczy stary telewizor (wysoka częstotliwość), FT pokazuje ten pisk jako pojedynczy, wyraźny słupek na wykresie w dziedzinie częstotliwości \(f\). Wystarczy go „skasować” i cofnąć transformację, aby uzyskać czysty dźwięk.

Transformacja Fouriera zyskała na znaczeniu po opracowaniu szybkiego algorytmu dokonującego tej transformacji, tzw. FFT (ang. Fast Fourier Transformation). Tym zajmiemy się w dalszej części rozdziału. Transformację Fouriera będziemy oznaczać skrótem FT.

1805 rok – Carl Friedrich Gauss (Pierwszy, ukryty algorytm FFT)

Wielu uważa, że szybki algorytm obliczania transformacji Fouriera (FFT) powstał w latach 60. XX wieku. W rzeczywistości Carl Friedrich Gauss obliczył go jako pierwszy w 1805 roku, próbując wyznaczyć orbity asteroid Pallas i Juno.

• Co zrobił: Opracował matematyczny trik pozwalający drastycznie skrócić liczbę mnożeń potrzebnych do analizy okresowych orbit.
• Dlaczego świat o tym zapomniał: Gauss nigdy nie opublikował tej pracy za życia. Została ona wydana dopiero pośmiertnie w 1866 roku w jego Dziełach zebranych, napisana po łacinie, przez co świat nauki kompletnie ją przeoczył na kolejne sto lat.

1807 rok – Jean Baptiste Joseph Fourier (Narodziny idei)

Francuski matematyk Joseph Fourier przedstawia przed Instytutem Francuskim swoją przełomową pracę dotyczącą rozchodzenia się ciepła w ciałach stałych.

• Co zrobił: Sformułował twierdzenie, że każdą funkcję okresową można przedstawić jako sumę nieskończonego szeregu sinusów i cosinusów.
• Odrzucenie przez elity: Najwięksi matematycy epoki (Lagrange, Laplace, Legendre) odrzucają jego pracę. Lagrange kategorycznie twierdził, że zaokrąglonymi sinusami nie da się opisać funkcji o ostrych, "kwadratowych" załamaniach (tzw. efekt Gibbsa).

1822 rok – Publikacja „Analitycznej teorii ciepła”

Po 15 latach walki z recenzentami i dopracowywania teorii, Fourier publikuje swoje opus magnum: Théorie analytique de la chaleur.

• Co to zmienia: W tej książce formalnie definiuje to, co dziś nazywamy Szeregiem Fouriera (dla sygnałów okresowych) oraz Transformacją Fouriera (dla sygnałów nieokresowych, rozciągniętych od \(-\infty \) do \(\infty \)). Świat matematyki zaczyna rozumieć potęgę tego narzędzia.

1829 rok – Peter Gustav Lejeune Dirichlet (Rygor matematyczny)

Fourier działał intuicyjnie, co dawało pole do krytyki. Niemiecki matematyk Dirichlet jako pierwszy podaje ścisły dowód matematyczny zbieżności szeregów Fouriera.

• Co zrobił: Sformułował tzw. warunki Dirichleta. Określił dokładnie, jakie kryteria musi spełniać funkcja (np. skończona liczba minimów, maksimów i punktów nieciągłości), aby transformacja Fouriera była dla niej w 100% poprawna matematycznie.

1965 rok – James Cooley i John Tukey (Ponowne odkrycie FFT i cyfrowa rewolucja)

Wraz z pojawieniem się pierwszych komputerów, klasyczna Dyskretna Transformacja Fouriera (DFT) okazała się zbyt ciężka obliczeniowo – dla \(N\) próbek wymagała \(N^{2}\) operacji.

• Co zrobili: Cooley i Tukey publikują niezależnie algorytm FFT (ang. Fast Fourier Transformation – Szybka Transformacja Fouriera), redukujący liczbę obliczeń do \(N \log_2 N\).
• Efekt: To najważniejszy moment dla współczesnej technologii. Bez tego algorytmu komputery nie byłyby w stanie przetwarzać dźwięku i obrazu w czasie rzeczywistym.

Dopiero po publikacji odkryto, że powtórzyli oni schemat Gaussa z 1805 roku.

Przełom XX/XXI wieku – Powstanie wersji okienkowej (STFT) i falkowej

Klasyczna FT ma jedną wadę: pokazuje jakie częstotliwości są w sygnale, ale nie pokazuje, kiedy wystąpiły. W odpowiedzi na to ograniczenie matematycy rozwinęli transformację:

• STFT (ang. Short-Time Fourier Transform – Krótkookresowa Transformacja Fouriera): Dzieli sygnał na małe "okienka" czasowe i analizuje je po kolei.
• Ciągła transformacja falkowa (ang. Continuous wavelet transform): Zastępuje sinusy tzw. falkami, co pozwala na jednoczesną, precyzyjną analizę czasu i częstotliwości. Stała się podstawą formatów takich jak JPEG 2000.

Intuicja geometryczna: Szukanie przepisu

Wyobraźmy sobie, że mamy gotowe ciasto. Transformacja Fouriera to algorytm, który działa jak wykrywacz składników – mówi nam dokładnie, ile gramów mąki, cukru i jajek użyto do wypieku tego ciasta.

W świecie inżynierii i kodu dostajemy poszarpany, trudny do zanalizowania wykres funkcji w dziedzinie czasu \(f(t)\). Transformacja Fouriera przekształca go na wykres częstotliwości \(F(\omega)\), dając jasną informację: „Ten sygnał składa się w 70% z fali o częstotliwości 50 Hz i w 30% z szumu o częstotliwości 120 Hz”.

Jak zmierzyć ukrytą częstotliwość? (Mnożenie i sumowanie)

Aby sprawdzić, czy w nieznanym sygnale ukrywa się fala o konkretnej częstotliwości (np. 100 Hz), matematyka wykonuje prosty test dopasowania:

1. Bierzemy nasz sygnał i mnożymy go punkt po punkcie przez idealną, czystą sinusoidę o częstotliwości 100 Hz.
2. Sumujemy (całkujemy) wynik tego mnożenia z całego przedziału czasu.

Co z tego wynika?

• Brak dopasowania: Jeśli w sygnale nie ma fali 100 Hz, wykresy będą się mijać. Wartości dodatnie pomnożone przez ujemne dadzą minus, ujemne przez dodatnie dadzą minus. Po zsumowaniu wszystkiego wartości dodatnie i ujemne wzajemnie się zniosą. Wynik końcowy wyniesie zero.
• Idealne dopasowanie: Jeśli w sygnale jest ukryta fala 100 Hz, jej grzbiety spotkają się z grzbietami naszej fali testowej. Plus razy plus da plus, a minus razy minus da również plus. Wszystkie punkty zaczną współgrać w tym samym kierunku. Po zsumowaniu otrzymamy bardzo dużą wartość – to geometryczny dowód, że ta częstotliwość tam istnieje.

Skrót inżynierski: Wzór Eulera

Zamiast mnożyć sygnał osobno przez sinusy (odpowiedzialne za przesunięcie w fazie) i kosinusy (odpowiedzialne za amplitudę), matematycy używają liczb urojonych. Słynny wzór Eulera wiąże funkcje trygonometryczne z funkcją wykładniczą:

Zapis \(e^{-i\omega t}\) w transformacji Fouriera nie powinien przerażać. W interpretacji geometrycznej to po prostu "wskazówka zegara", która kręci się po okręgu płaszczyzny zespolonej w lewą stronę z określoną prędkością (częstotliwością kołową) \(\omega \).

Klasyczny wzór krok po kroku

Oto pełne, ciągłe równanie transformacji Fouriera:

Rozbijmy je na czynniki pierwsze:

• \(\omega \) – Częstotliwość kołowa (prędkość kątowa). Dla uproszczenia myślowego możemy traktować ją jak badaną częstotliwość, pamiętając jednak o inżynierskiej zależności \(\omega = 2\pi f\), gdzie \(f\) to klasyczna częstotliwość wyrażona w hercach.
• \(F(\omega)\) – Wynik końcowy dla konkretnej badanej częstotliwości \(\omega \). Jest to liczba zespolona. Jej długość (moduł) mówi nam, jak głośna jest ta częstotliwość (amplituda), a kąt mówi o jej przesunięciu (fazie).
• \(\int\limits_{-\infty}^{\infty} \dots dt\) – Całka, czyli nasze sumowanie. Zbieramy sygnał z całego dostępnego czasu, aby wyciągnąć średnią.
• \(f(t)\) – Wejściowy, skomplikowany, surowy sygnał (funkcja czasu).
• \(e^{-i\omega t}\) – Nasza kręcąca się „probówka” (wskazówka zegara) o częstotliwości \(\omega \), na którą nawijamy sygnał, żeby sprawdzić stopień ich dopasowania.

W świecie cyfrowym (np. przy obróbce dźwięku w formacie MP3 lub filtrowaniu obrazu) całkę zastępuje się zwykłą pętlą for, która sumuje dyskretne próbki – jest to tzw. Dyskretna Transformacja Fouriera (DFT), najczęściej optymalizowana algorytmem FFT.

Wartość \(\omega \) (czyli badaną częstotliwość) bierzemy bezpośrednio z sufitu – to my, jako programiści lub badacze, decydujemy, jaką częstotliwość chcemy w danym momencie sprawdzić.

Transformacja Fouriera działa jak "radiowy odbiornik analogowy" z pokrętłem strojenia. Sygnał \(f(t)\) to całe pasmo elektromagnetyczne docierające do anteny. My kręcimy pokrętłem i ustawiamy je na konkretną wartość \(\omega \) (np. 100 MHz), aby sprawdzić, czy na tej fali nadaje jakaś stacja.

Z punktu widzenia kodu i algorytmu sprawa wygląda następująco:

W wersji ciągłej (Teoria matematyczna)

Matematyczna całka sprawdza po kolei wszystkie możliwe częstotliwości od minus do plus nieskończoności. Tworzy z tego nową, ciągłą funkcję \(F(\omega)\), gdzie osią poziomą wykresu staje się częstotliwość \(\omega\).

W wersji cyfrowej / kodzie (Praktyka programistyczna)

Gdy mamy ponumerowane próbki sygnału (np. tablicę wartości kolejnych próbek), nie możemy sprawdzić nieskończonej liczby częstotliwości. Wtedy \(\omega \) generuje się automatycznie w pętli for.

Jeśli mamy \(N\) próbek sygnału, to sprawdzamy dokładnie \(N\) różnych częstotliwości, krok po kroku:

• \(\omega _0\) = 0 Hz (składowa stała, czyli średni poziom sygnału)
• \(\omega _1\) = podstawowa częstotliwość (taka, której jeden pełny okres fali mieści się w całym okienku pomiarowym)
• \(\omega _2\) = dwukrotność podstawowej częstotliwości (dwa okresy fali w okienku)
• \(\omega _3\) = trzykrotność podstawowej częstotliwości (trzy okresy fali w okienku)
• ... i tak dalej, aż do tzw. częstotliwości Nyquista (połowy częstotliwości próbkowania).

Mówiąc krótko: \(\omega\) to parametr wejściowy pętli. Pętla zewnętrzna wybiera kolejną częstotliwość testową \(\omega \), a pętla wewnętrzna „nawija” na nią cały sygnał czasu, żeby sprawdzić, co z tego wyjdzie.

Inżynierski problem z wydajnością: Koszt \(O(N^2)\)

Ponieważ dla każdej z \(N\) częstotliwości badamy \(N\) próbek, procesor komputera musi wykonać \({N\cdot N=N^2}\) operacji mnożenia i dodawania.

• Jeśli sygnał ma \(1000\) próbek, komputer wykona \({1{'}000{'}000}\) operacji (milion – dla współczesnych procesorów to ułamek sekundy).
• Jeśli jednak nagramy tylko 25 sekund dźwięku w jakości CD (gdzie mamy 44 100 próbek na sekundę, czyli łącznie \({1{'}102{'}500}\) próbek), to \(N^{2}\) da kosmiczną liczbę \({1{'}215{'}506{'}250{'}000}\) operacji. Tego żaden procesor nie przeliczy w locie.

Jak to oszukano? Szybka Transformacja Fouriera (FFT)

Aby uniknąć tego potężnego \(N^{2}\) sprawdzania, w latach 60. XX wieku matematycy Cooley i Tukey wymyślili genialny algorytm FFT (ang. Fast Fourier Transform).
Wykorzystuje on fakt, że "wskazówka zegara" w ułamkach zespolonych kręci się w kółko i jej wartości cyklicznie się powtarzają. Algorytm FFT dzieli całą tablicę \(N\) próbek na pół (na próbki parzyste i nieparzyste), przelicza je osobno, a potem sprytnie składa wyniki.

Dzięki temu zamiast sprawdzać wszystko \({N\cdot N}\) razy, liczba operacji spada do \({N\cdot\log_2 N}\).

Dla wspomnianego miliona próbek zamiast biliona operacji, FFT wykonuje ich tylko około 20 milionów – to dlatego np. telefon potrafi w ułamku sekundy narysować skaczące słupki korektora graficznego podczas odtwarzania muzyki.

Algorytm Szybkiej Transformacji Fouriera (FFT), najczęściej w klasycznej wersji Coleya-Tukeya, dzieli złożony problem na mniejsze podproblemy, wykorzystując symetrię i okresowość funkcji sinus i cosinus. Składa się on z następujących kroków głównych:

1. Sprawdzenie i przygotowanie długości sygnału (ang. Padding):
   • Dopełnienie sygnału wejściowego zerami (ang. zero-padding) do najbliższej potęgi dwójki (\({N = 2^m}\)), ponieważ klasyczny algorytm wymaga parzystego, potęgowego podziału danych.
2. Permutacja bitowa (ang. Bit-Reversal Permutation)
   • Zmiana kolejności elementów wejściowych na podstawie odwrócenia bitów ich indeksów (np. indeks 001 zamienia się na 100). Krok ten porządkuje dane tak, aby po wielokrotnym podziale na części parzyste i nieparzyste trafiły na właściwe miejsca.
3. Podział rekurencyjny (ang. Divide and conquire)
   • Logiczny podział ciągu danych na coraz mniejsze podciągi (aż do par jednoelementowych). W praktyce realizuje się to iteracyjnie w postaci \({V = \log_2 N}\) etapów (motylków).
4. Obliczenie współczynników obrotu (ang. Twiddle Factors)
   • Wyznaczenie wartości zespolonych wykładników \({(W_N^k = e^{-j\frac{2\pi k}{N}})}\), które służą do przesunięcia fazowego sygnałów na poszczególnych etapach łączenia.
5. Kombinacja motylkowa (ang. Butterfly Computation)
   • Rdzeń algorytmu realizowany na każdym etapie: pobranie dwóch wartości, pomnożenie jednej z nich przez odpowiedni współczynnik obrotu, a następnie jednoczesne obliczenie ich sumy oraz różnicy.
6. Agregacja (Składanie wyników)
   • Stopniowe łączenie mniejszych transformat w coraz większe, aż do uzyskania ostatecznego widma częstotliwościowego dla całego ciągu \(N\)-elementowego.

Teraz rozbijemy każdy z tych kroków na operacje podstawowe. Algorytm FFT jest dosyć skomplikowany, dlatego zastosujemy głównie opisy słowne.

Krok 1: Sprawdzenie i przygotowanie długości sygnału.

1. Pobranie długości sygnału wejściowego (\(N_{in}\))
   • Zliczenie liczby próbek dostarczonego sygnału wejściowego.
2. Test potęgi dwójki (Sprawdzenie warunku)
   • Sprawdzenie, czy aktualna długość \(N_{in}\) jest dokładnie potęgą dwójki (czyli spełnia równanie \({N_{in} = 2^m}\), gdzie \(m\) to liczba całkowita).
   • W praktyce programistycznej realizuje się to szybką operacją bitową: \({(N_{in}\;\&\;(N_{in}-1))=0}\).
3. Wyznaczenie docelowej długości \({(N_{target})}\)
   • Jeżeli test dał wynik pozytywny: Długość docelowa pozostaje bez zmian \({(N_{target}=N_{in})}\). Algorytm przechodzi bezpośrednio do Kroku 2.
   • Jeżeli test dał wynik negatywny: Obliczenie najmniejszej potęgi dwójki, która jest większa niż \(N_{in}\) (np. dla sygnału o długości \(100\) próbek, docelową długością będzie \(128\)).
4. Alokacja pamięci dla nowego bufora
   • Utworzenie nowej tablicy (lub rozszerzenie istniejącej struktury danych) o rozmiarze dokładnie \(N_{target}\) elementów.
5. Kopiowanie danych źródłowych
   • Przepisanie wszystkich \(N_{in}\) próbek oryginalnego sygnału na początek nowego bufora danych (od indeksu \(0\) do \({N_{in}-1}\)).
6. Dopełnienie zerami (ang. Zero-Padding)
   • Wypełnienie pozostałych, wolnych komórek pamięci w nowym buforze (od indeksu \(N_{in}\) do \({N_{target}-1}\)) wartościami zero.
7. Przekazanie zmodyfikowanego sygnału dalej
   • Ustawienie nowego wskaźnika długości sygnału \({(N=N_{target})}\) i przekazanie przygotowanej tablicy danych do Kroku 2 (do permutacji bitowej).

Krok 2: Permutacja bitowa

1. Wyznaczenie liczby bitów (\(m\))
   • Obliczenie, na ilu bitach muszą być zapisane indeksy tablicy, na podstawie jej długości \({N=2^m}\) (np. dla \({N=8}\) potrzebujemy \({m=3}\) bitów, ponieważ \({2^3=8}\)).
2. Inicjalizacja pętli głównej
   • Uruchomienie iteracji po kolei przez wszystkie indeksy tablicy od \({i=0}\) do \({N-1}\).
3. Pobranie i odwrócenie reprezentacji binarnej indeksu
   • Wzięcie bieżącego indeksu \(i\) w postaci binarnej o długości \(m\) bitów.
   • Odwrócenie kolejności tych bitów (bit najmniej znaczący staje się najbardziej znaczącym itd.), co daje nową wartość binarną reprezentującą indeks docelowy \(j\).
   • Przykład: Dla \({N=8}\) (\({m=3}\)), gdy \({i=1}\) (binarnie 001), po odwróceniu otrzymujemy 100, czyli \({j=4}\).
4. Zabezpieczenie przed podwójną zamianą (Warunek \(i<j\))
   • Sprawdzenie, czy bieżący indeks \(i\) jest mniejszy od wyznaczonego indeksu \(j\).
   • Warunek ten zapobiega sytuacji, w której te same elementy zostałyby zamienione miejscami dwukrotnie (co przywróciłoby je do stanu początkowego)
5. Zamiana elementów miejscami (ang. Swap)
   • Jeśli warunek \({i<j}\) jest spełniony: Zamiana wartości leżącej w tablicy pod indeksem \(i\) z wartością leżącą pod indeksem \(j\).
   • Jeśli warunek nie jest spełniony: Pominięcie zamiany i przejście do kolejnego kroku pętli.
6. Inkrementacja i powtórzenie
   • Przejście do kolejnego indeksu \({(i\leftarrow i+1)}\) i powtarzanie operacji 3...5 aż do sprawdzenia całej tablicy.
7. Przekazanie przeorganizowanej tablicy dalej
   • Zakończenie pętli i przekazanie tablicy (która ma teraz całkowicie zmienioną kolejność próbek, przygotowaną pod schemat motylkowy) do Kroku 3.

Krok 3: Podział rekurencyjny / Struktura etapów

W implementacjach nie-rekurencyjnych (iteracyjnych) krok ten polega na precyzyjnym skonstruowaniu trzech zagnieżdżonych pętli, które logicznie dzielą dane i sterują przechodzeniem przez kolejne etapy algorytmu:

1. Obliczenie liczby etapów (\(S\))
   • Wyznaczenie liczby wszystkich poziomów (faz) obliczeniowych na podstawie długości sygnału: \({S\leftarrow\log_2 N}\).
2. Inicjalizacja pętli zewnętrznej (Pętla etapów)
   • Uruchomienie pętli sterującej aktualnym etapem obliczeń (\({stage=1}\) do \(S\)). Każdy kolejny etap przetwarza dwa razy większe podgrupy danych niż poprzedni.
3. Wyznaczenie parametrów bloku dla bieżącego etapu
   • Obliczenie rozmiaru aktualnego podproblemu/podgrupy danych: \({length\leftarrow2^{stage}}\).
   • Obliczenie rozmiaru połowy tego bloku (czyli dystansu między sparowanymi elementami w strukturze motylkowej): \({half\leftarrow\frac{length}{2}}\).
4. Inicjalizacja pętli środkowej (Pętla bloków)
   • Uruchomienie pętli, która przeskakuje o dystans równy \(length\) przez całą tablicę danych (od indeksu \(0\) do \({N-1}\)). Krok ten rozróżnia poszczególne, niezależne podciągi na danym etapie.
5. Inicjalizacja pętli wewnętrznej (Pętla motylków wewnątrz bloku)
   • Uruchomienie pętli indeksującej poszczególne elementy wewnątrz jednego bloku (od \(k = 0\) do \({half-1}\)).
6. Wyznaczenie par indeksów do obliczeń
   • Dla każdej iteracji pętli wewnętrznej wyliczane są dokładne adresy dwóch próbek, które wejdą do struktury motylkowej:
     • Górny element: \({idx_{top}\leftarrow block_{start}+k}\)
     • Dolny element: \({idx_{bottom}\leftarrow idx_{top}+half}\)
7. Przekazanie struktury sterującej do obliczeń
   • Wyznaczone pary indeksów wraz z parametrami bieżącego etapu są przekazywane bezpośrednio do wykonania operacji matematycznych (czyli Kroku 4 i Kroku 5).

Krok 4: Obliczenie współczynników obrotu / Twiddle Factors

1. Inicjalizacja pobierania parametrów struktury
   • Odczytanie bieżącego indeksu motylka (\(k\)) oraz rozmiaru aktualnego bloku \({(length\leftarrow2^{stage})}\) przekazanych z pętli wewnętrznej Kroku 3.
2. Wyznaczenie stałej fazowej bazy (Krok kątowy)
   • Obliczenie podstawowego kąta podziału okręgu zespolonego dla bieżącego etapu: \({(\theta_0\leftarrow-\frac{2\cdot\pi}{length})}\) (dla algorytmu w przód, stąd znak minus).
3. Obliczenie aktualnego kąta (Fazy) dla danego motylka
   • Pomnożenie kroku kątowego przez indeks bieżącego motylka: \({(\theta\leftarrow k\cdot\theta_0=-\frac{2\pi \cdot k}{length})}\).
4. Obliczenie wartości trygonometrycznych (Część rzeczywista i urojona)
   • Wyznaczenie wartości funkcji cosinus i sinus dla obliczonego kąta \(\theta \):
     • \(cos\_part\leftarrow\cos(\theta)\)
     • \(sin\_part = \sin(\theta)\)
5. Złożenie zespolonego współczynnika obrotu (\(W_{N}^{k}\))
   • Konstrukcja liczby zespolonej, gdzie część rzeczywista to wartość cosinusa, a urojona to wartość sinusa: \({(W\leftarrow cos\_part+j\cdot sin\_part)}\).
   • W praktyce programistycznej tworzona jest struktura/obiekt typu Complex(real, imag).
6. Opcjonalnie: Pobranie z tablicy (Look-up Table - LUT)
   • Alternatywna operacja optymalizacyjna: Zamiast kosztownego obliczania funkcji \(\sin\) i \(\cos\) w locie, algorytm pobiera gotową, wcześniej wygenerowaną wartość zespoloną z pamięci podręcznej na podstawie wyliczonego indeksu powiązanego z \(k\) i \(stage\).
7. Przekazanie współczynnika do obliczeń
   • Udostępnienie wyznaczonej liczby zespolonej \(W\) do Kroku 5 w celu wykonania ostatecznej kombinacji motylkowej na wskazanych próbkach.

Krok 5: Kombinacja motylkowa / Butterfly Computation

Jest to operacja matematyczna, która stanowi fundament algorytmu FFT. Wykonuje się ją w najgłębszej pętli dla każdej pary indeksów \({(idx_{top},idx_{bottom})}\) wyznaczonej w Kroku 3, przy użyciu współczynnika obrotu \((W)\) z Kroku 4:

1. Pobranie wartości próbek z pamięci
   • Odczytanie aktualnych wartości zespolonych zapisanych w tablicy pod dwoma indeksami:
     • Wartość górna: \({A\leftarrow tablica[idx_{top}]}\)
     • Wartość dolna: \({B\leftarrow tablica[idx_{bottom}]}\)
2. Zespolone mnożenie wartości dolnej przez współczynnik obrotu
   • Pomnożenie wartości \(B\) przez obliczony wcześniej współczynnik \(W\). Operacja ta realizuje przesunięcie fazowe dolnej próbki:
     • \(T\leftarrow B\cdot W\)
     • W pamięci komputera operacja ta wymaga wykonania 4 mnożeń i 2 dodawań liczb rzeczywistych.
3. Obliczenie nowej wartości dla pozycji górnej (Suma)
   • Dodanie zmodyfikowanej wartości \(T\) do wartości górnej \(A\):
     • \(A_{new}\leftarrow A+T\)
4. Obliczenie nowej wartości dla pozycji dolnej (Różnica)
   • Odjęcie zmodyfikowanej wartości \(T\) od wartości górnej \(A\):
     • \(B_{new}\leftarrow A-T\)
5. Zapisanie nowych wartości do tablicy (Nadpisanie/In-place)
   • Umieszczenie obliczonych wartości \(A_{new}\) oraz \(B_{new}\) z powrotem w tablicy dokładnie pod ich pierwotnymi indeksami:
     • \(tablica[idx_{top}]\leftarrow A_{new}\)
     • \(tablica[idx_{bottom}]\leftarrow B_{new}\)
     • Dzięki temu, że wyniki zapisujemy w miejsce starych danych, algorytm nie potrzebuje dodatkowej pamięci (działa "w miejscu").
6. Zgłoszenie gotowości do kolejnej iteracji
   • Zwolnienie rejestrów procesora i przekazanie sygnału do pętli wewnętrznej (Krok 3) w celu przejścia do kolejnej pary indeksów.

Krok 6: Agregacja / Składanie wyników

Ten krok w klasycznym algorytmie iteracyjnym (in-place) nie jest osobnym blokiem kodu wykonywanym na samym końcu, lecz procesem, który zachodzi płynnie i automatycznie w miarę zamykania się pętli sterujących z Kroku 3:

1. Zamknięcie pętli wewnętrznej (Poziom motylków)
   • Sprawdzenie warunku końca pętli dla indeksu \(k\). Po przetworzeniu wszystkich motylków wewnątrz jednego bloku danych, sterowanie powraca do pętli środkowej.
2. Przejście do kolejnego bloku (Poziom bloków)
   • Inkrementacja wskaźnika początku bloku o wartość \(length\).
   • Powtórzenie operacji dla sąsiednich podciągów danych na tym samym etapie obliczeń (czyli powrót do kroków 5 i 6 z Kroku 3 dla nowego bloku).
3. Zakończenie przetwarzania bieżącego etapu
   • Wykrycie przez pętlę środkową, że przetworzono już całą długość tablicy \(N\) dla danego etapu.
   • W tym momencie następuje skonsolidowanie częściowych transformat – mniejsze, niezależne widma lokalne zostały połączone w jedno większe widmo o podwojonej rozdzielczości.
4. Inkrementacja etapu i aktualizacja geometrii \({(stage\leftarrow stage+1)}\)
   • Przekazanie sterowania do pętli zewnętrznej.
   • Zwiększenie zmiennej \(stage\), co automatycznie podwaja parametry \(length\) oraz \(half\) dla kolejnej fazy obliczeń.
5. Sprawdzenie warunku stopu algorytmu
   • Porównanie aktualnej wartości \(stage\) z maksymalną liczbą etapów \(S\):
     • Jeżeli \(stage\le S\): Powrót do Kroku 3 i rozpoczęcie nowego, szerszego etapu łączenia danych.
     • Jeżeli \(stage>S\): Wyjście z potrójnej pętli sterującej. Oznacza to, że ostatnie dwa sub-widma o długości \(\frac{N}{2}\) zostały połączone w ostateczne widmo o długości \(N\).
6. Opcjonalna normalizacja widma
   • W zależności od implementacji (np. dla FFT w przód): Przejście jednoelementową pętlą przez całą gotową tablicę i podzielenie każdej wartości zespolonej przez całkowitą liczbę próbek \(N\) (lub \(\sqrt{N}\)), aby zachować odpowiednie amplitudy sygnału.
7. Zwrócenie końcowego wyniku
   • Przekazanie wskaźnika do gotowej tablicy z pełnym widmem częstotliwościowym (w dziedzinie częstotliwości) jako ostatecznego rezultatu działania algorytmu FFT.

xxx
