Mikrokontrolery

ATmega64

Pamięci AVR

obrazek

Educational and Non-Profit Use of Copyrighted Material:

If you use Microchip copyrighted material solely for educational (non-profit) purposes falling under the “fair use” exception of the U.S. Copyright Act of 1976 then you do not need Microchip’s written permission. For example, Microchip’s permission is not required when using copyrighted material in: (1) an academic report, thesis, or dissertation; (2) classroom handouts or textbook; or (3) a presentation or article that is solely educational in nature (e.g., technical article published in a magazine).

https://www.microchip.com/about-us/legal-information/copyright-usage-guidelines

SPIS TREŚCI
Podrozdziały

obrazek

Ten rozdział opisuje różne pamięci w mikrokontrolerze ATmega64. Architektura AVR posiada dwie główne przestrzenie pamięciowe: przestrzeń pamięci danych (ang. data memory space) oraz przestrzeń pamięci programu (ang. program memory space). Dodatkowo mikrokontroler ATmega64 jest wyposażony w nieulotną pamięć EEPROM (ang. Electrically Erasable and Programmable Read-Only Memory) na przechowywanie danych. Wszystkie przestrzenie pamięciowe są liniowe i regularne.

Reprogramowalna pamięć FLASH dla programu

Mikrokontroler ATmega64 zawiera 64 KB reprogramowalnej w systemie pamięci FLASH do przechowywania programu. Ponieważ wszystkie instrukcje AVR mają długość 16 lub 32 bity, pamięć FLASH jest zorganizowana jako 32768 komórek 16-bitowych. Dla bezpieczeństwa oprogramowania przestrzeń pamięci FLASH programu została podzielona na dwie sekcje: sekcję programu boot-loadera i sekcję programu aplikacji.

Trwałość pamięci FLASH wynosi co najmniej 10.000 cykli zapisu/kasowania. Licznik rozkazów (ang. Program Counter, PC) w ATmega64 jest 15-bitowy, co pozwala mu na zaadresowanie 32768 komórek pamięci programu. Działanie sekcji programu boot-loadera wraz z powiązanymi bitami blokującymi dla bezpieczeństwa oprogramowania jest opisane szczegółowo w rozdziale "Wsparcie bootloadera – odczyt przy zapisie – samoprogramowanie".

W rozdziale "Programowanie pamięci" znajdziesz szczegółowy opis szeregowego ładowania programu do pamięci FLASH za pomocą końcówek interfejsu SPI (ang. Serial Programming Interface), JTAG lub trybu programowania równoległego.

Tablice ze stałymi mogą być umieszczane w całej przestrzeni adresowej pamięci programu (zobacz na opis instrukcji LPM).

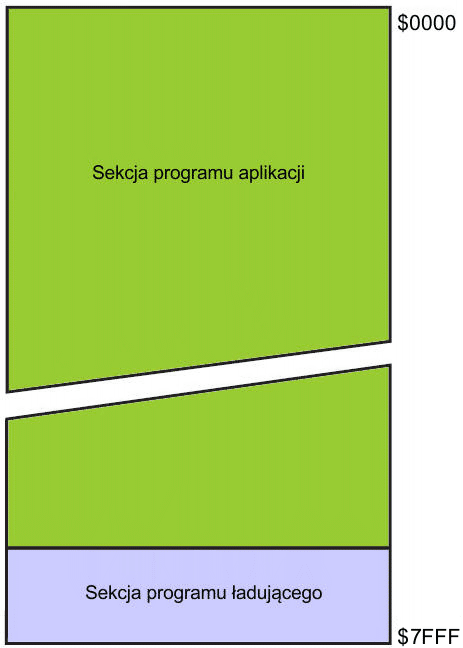

Mapa pamięci programu

Na początek:  podrozdziału   strony

Pamięć SRAM dla danych

Mikrokontroler ATmega64 wspiera dwie różne konfiguracje pamięci danych SRAM, co pokazuje poniższa tabelka:
Konfiguracja Wewnętrzna pamięć danych SRAM Zewnętrzna pamięć danych SRAM
Tryb normalny 4096 do 64KB
Tryb kompatybilności z ATmega103 4000 do 64KB

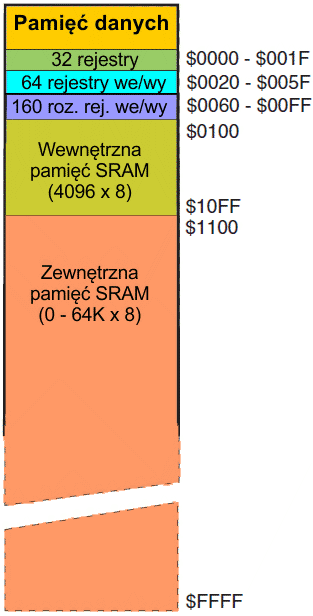

Poniższy rysunek pokazuje organizację pamięci SRAM w ATmega64:

Konfiguracja pamięci A      Konfiguracja pamięci B


ATmega64 jest złożonym mikrokontrolerem posiadającym więcej modułów peryferyjnych niż może być obsługiwane przez 64 komórki zarezerwowane w kodach operacyjnych dla instrukcji IN i OUT. Do rozszerzonej przestrzeni we/wy w SRAM od adresu 0x60 do 0xFF można stosować tylko instrukcje LD/LDS/LDD i ST/STS/STD. Rozszerzona przestrzeń we/wy nie istnieje, gdy mikrokontroler ATmega64 pracuje w trybie kompatybilności z ATmega103.

Pierwsze 4352 adresy pamięci danych odnoszą się do zestawu rejestrów ogólnego przeznaczenia, pamięci we/wy, rozszerzonej pamięci we/wy oraz wewnętrznej pamięci SRAM. Pierwsze 32 adresy obejmują zestaw rejestrów, następne 64 obejmują standardową pamięć we/wy, dalej występuje 160 komórek rozszerzonej pamięci we/wy i następne 4096 adresów obejmuje wewnętrzną pamięć danych SRAM.

W trybie kompatybilności z ATmega103 pierwsze 4096 adresów pamięci danych obejmuje zestaw rejestrów, pamięć we/wy i wewnętrzną pamięć SRAM. Pierwsze 32 adresy odnoszą się do zestawu rejestrów, następne 64 adresy odnoszą się do standardowej pamięci we/wy i kolejne 4000 adresów obejmuje komórki wewnętrznej pamięci SRAM.

Z ATmega można używać opcjonalnej, zewnętrznej pamięci danych SRAM. Pamięć ta zajmie obszar pozostałych adresów w 64K przestrzeni adresowej. Obszar ten rozpoczyna się za wewnętrzną pamięcią SRAM. Zestaw rejestrów, we/wy, rozszerzone we/wy i wewnętrzna pamięć SRAM zajmują najniższe 4352 bajty w trybie normalnym i najniższe 4096 bajty w trybie kompatybilności z  ATmega103 (brak rozszerzonego we/wy), zatem w trakcie używania 64KB (65536 B) pamięci zewnętrznej, 61184 bajty tej pamięci jest dostępne w trybie normalnym i 61440 bajty w trybie kompatybilności z ATmega105. Więcej szczegółów na temat korzystania z pamięci zewnętrznej znajdziesz w podrozdziale "Interfejs pamięci zewnętrznej".

Gdy adresy odnoszące się do przestrzeni pamięci SRAM wykraczają poza komórki wewnętrznej pamięci danych, to następuje dostęp do pamięci zewnętrznej SRAM w obrębie tej samej instrukcji mikroprocesora (pamięć zewnętrzna nie wymaga osobnych instrukcji przy dostępie do niej z poziomu programu). Przy dostępie do pamięci wewnętrznych końcówki strobowe odczytu i zapisu (PG0 i PG1) są nieaktywne przez cały cykl dostępu. Pamięć zewnętrzna SRAM jest uaktywniana ustawieniem bitu SRE w rejestrze MCUCR. Dostęp do pamięci zewnętrznej zabiera jeden dodatkowy takt na bajt w porównaniu z dostępem do wewnętrznej pamięci SRAM. Oznacza to, iż rozkazy LD, ST, LDS, STS, LDD, STD, PUSH i POP wykonują się o jeden dodatkowy takt zegara dłużej. Jeśli stos zostanie umieszczony w pamięci zewnętrznej SRAM, to przerwania, wywołania podprogramów i powroty zajmują trzy dodatkowe takty zegara, ponieważ 2-bajtowy licznik rozkazów jest zapisywany na stos i odczytywany ze stosu, a dostęp do pamięci zewnętrznej nie korzysta z zakładkowego dostępu w pamięci wewnętrznej. Gdy zewnętrzna pamięć SRAM jest używana z taktami oczekiwania, to jednobajtowy dostęp zewnętrzny zabiera dwa, trzy lub cztery dodatkowe takty zegarowe odpowiednio dla jednego, dwóch lub trzech taktów oczekiwania. Przerwania, wywołania podprogramów i powroty będą potrzebowały pięć, siedem lub dziewięć taktów zegarowych więcej niż określono w opisie rozkazów AVR dla jednego, dwóch lub trzech taktów oczekiwania.

Pięć różnych trybów adresowania pamięci danych pokrywa: adresowanie bezpośrednie (ang. Direct Addressing Mode), adresowanie pośrednie z przesunięciem (ang. Indirect with Displacement Addressing Mode), adresowanie pośrednie (ang. Indirect Addressing Mode)adresowanie pośrednie z predekrementacją (ang. Indirect with Pre-decrement Addressing Mode) oraz adresowanie pośrednie z  postinkrementacją (ang. Indirect with Post-increment Addresing Mode). W zestawie rejestrów rejestry od R26 do R31 pełnią dodatkową funkcję rejestrów wskaźnikowych do pośredniego adresowania pamięci.

Adresowanie bezpośrednie obejmuje całą przestrzeń danych.

Adresowanie pośrednie z przesunięciem obejmuje 63 komórki od adresu bazowego danego w rejestrze Y lub Z.

Gdy jest używane pośrednie adresowanie z automatyczną predekrementacją lub postinkrementacją, rejestry adresowe X, Y lub Z są zwiększane lub zmniejszane.

Wszystkie te tryby adresowania w ATmega64 pozwalają na dostęp do każdej komórki w przestrzeni danych: do zestawu 32 rejestrów ogólnego przeznaczenia, 64 rejestrów we/wy oraz 4096 bajtów wewnętrznej pamięci danych SRAM. Opis zestawu rejestrów znajdziesz w podrozdziale "Zestaw rejestrów ogólnego przeznaczenia".

Czasy dostępu do pamięci danych

Dostęp do pamięci SRAM wykonywany jest w dwóch taktach clkCPU, co pokazuje poniższy rysunek:

obrazek


Na początek:  podrozdziału   strony

Pamięć EEPROM dla danych

Mikrokontroler ATmega64 posiada 2048 bajtów pamięci danych EEPROM (ang. Electrically Erasable Programmable Read-Only Memory). Jest ona zorganizowana jako oddzielna przestrzeń danych, w której można zapisywać pojedyncze bajty. EEPROM posiada wytrzymałość co najmniej 100.000 cykli zapisu/kasowania. Dostęp mikroprocesora do danych zapisanych w pamięci EEPROM dokonywany jest poprzez rejestr adresu EEPROM, rejestr danych EEPROM oraz rejestr sterowania EEPROM. Istnieje również możliwość zapisu/odczytu zawartości EEPROM poprzez interfejs SPI, JTAG i w trybie programowania równoległego. Szczegóły znajdziesz w rozdziale "Programowanie pamięci".

Zapis/Odczyt EEPROM

Rejestry dostępu do EEPROM znajdują się w przestrzeni we/wy.

Czasy dostępu dla EEPROM są podane przy opisie rejestru sterującego pamięcią EEPROMEECR (ang. EEPROM Control Register). Jednakże funkcja odmierzająca samoczynnie czas pozwala wykryć oprogramowaniu użytkownika, kiedy można zapisać następny bajt. Jeśli kod użytkownika zawiera instrukcje, które zapisują pamięć EEPROM, należy podjąć pewne środki ostrożności. W mocno filtrowanych źródłach zasilania napięcie VCC może wzrastać lub opadać wolno przy włączaniu/wyłączaniu. Powoduje to, iż mikrokontroler przez pewien okres czasu pracuje przy napięciu niższym od określonego jako minimalne dla używanej częstotliwości zegarowej. Zobacz do podrozdziału "Zapobieganie uszkodzeniu danych w EEPROM", gdzie znajdziesz więcej informacji o tym, jak unikać problemów w takich sytuacjach.

Aby zapobiec niezamierzonym zapisom w EEPROM, należy zastosować specjalną procedurę zapisu. Zobacz do opisu rejestru EECR.

Gdy odczytywana jest pamięć EEPROM, to mikroprocesor zostaje wstrzymany przez cztery takty zegarowe przed wykonaniem następnej instrukcji. Gdy zapisywana jest pamięć EEPROM, mikroprocesor jest wstrzymywany przez dwa takty zegara przed wykonaniem następnej instrukcji.

Poniższe przykłady kodów pokazują po jednej funkcji w asemblerze i w języku C dla zapisu EEPROM. Przykłady zakładają globalne wyłączenie przerwań (wyzerowany bit I w rejestrze stanu SREG), aby żadne z przerwań nie wystąpiło podczas wykonywania tych funkcji. Założono również, iż oprogramowanie nie korzysta z boot-loadera. Jeśli kod programu ładującego jest obecny, to funkcja zapisu EEPROM musi również czekać na zakończenie każdego wykonywanego rozkazu SPM.
Przykład w kodzie maszynowym
EEPROM_write:
    ; Czekaj na zakończenie poprzedniego zapisu
    sbic EECR,EEWE
    rjmp EEPROM_write
    ; Ustaw adres (r18:r17) w rejestrze adresowym
    out EEARH, r18
    out EEARL, r17
    ; Zapisz dane (r16) do rejestru danych
    out EEDR,r16
    ; Zapisz logiczną jedynkę w bicie EEMWE
    sbi EECR,EEMWE
    ; Rozpocznij zapis EEPROM przez ustawienie EEWE
    sbi EECR,EEWE
    ret
Przykład w języku C
void EEPROM_write(unsigned int uiAddress, unsigned char ucData)
{
    /* Czekaj na zakończenie poprzedniego zapisu */
    while(EECR & (1<<EEWE))
    ;
    /* Ustaw rejestry adresu i danych */
    EEAR = uiAddress;
    EEDR = ucData;
    /* Zapisz logiczną jedynkę w bicie EEMWE */
    EECR |= (1<<EEMWE);
    /* Rozpocznij zapis EEPROM przez ustawienie EEWE */
    EECR |= (1<<EEWE);
}

Następne przykłady kodu pokazują funkcje w asemblerze i w języku C dla odczytu EEPROM. Przykłady zakładają globalne wyłączenie przerwań podczas wykonywania tych funkcji..
Przykład w kodzie maszynowym
EEPROM_read:
    ; Czekaj na zakończenie poprzedniego zapisu
    sbic EECR,EEWE
    rjmp EEPROM_read
    ; Ustaw adres (r18:r17) w rejestrze adresowym
    out EEARH, r18
    out EEARL, r17
    ; Rozpocznij odczyt EEPROM przez zapis bitu EERE
    sbi EECR,EERE
    ; Odczytaj dane z rejestru danych
    in r16,EEDR
    ret
Przykład w języku C
unsigned char EEPROM_read(unsigned int uiAddress)
{
    /* Czekaj na zakończenie poprzedniego zapisu
    while(EECR & (1<<EEWE))
    ;
    /* Ustaw rejestr adresowy */
    EEAR = uiAddress;
    /* Rozpocznij odczyt EEPROM przez zapis bitu EERE */
    EECR |= (1<<EERE);
    /* Zwróć dane z rejestru danych */
    return EEDR;
}

Zapis EEPROM podczas trybu wyłączenia zasilania

Przy wejściu w tryb uśpienia wyłączenia zasilania podczas aktywnej operacji zapisu EEPROM, operacja ta będzie kontynuowana aż do swojego zakończenia. Jednakże po zakończeniu operacji zapisu oscylator kontynuuje pracę i w konsekwencji mikrokontroler nie wejdzie w pełni w tryb wyłączenia. Dlatego zaleca się sprawdzenie zakończenia operacji zapisu EEPROM przed wejściem w ten tryb uśpienia.


Zapobieganie uszkodzeniu danych w EEPROM

Podczas okresów niskiego napięcia zasilającego VCC dane w EEPROM mogą ulec uszkodzeniu przy zapisie, ponieważ napięcie zasilające jest zbyt niskie na poprawne funkcjonowanie mikroprocesora oraz EEPROM. Problem ten jest taki sam jak w systemach z zewnętrznymi pamięciami EEPROM i te same rozwiązania powinny być stosowane.

Uszkodzenie danych w EEPROM może być spowodowane przez dwie sytuacje, gdy napięcie jest zbyt niskie. Po pierwsze normalna sekwencja zapisu do EEPROM wymaga minimalnego napięcia, aby zadziałać prawidłowo. Po drugie sam mikroprocesor może nieprawidłowo wykonywać instrukcje, jeśli napięcie zasilania jest zbyt niskie.

Uszkodzeniu danych w EEPROM można łatwo zapobiec, stosując następujące zalecenia projektowe:

Utrzymuj końcówkę  AVR RESET w stanie aktywnym (niskim 0) podczas okresów niewystarczającego napięcia zasilania. Można to zrobić, przez uaktywnienie wewnętrznego detektora spadku napięcia (ang. Brown-out Detector, BOD). Jeśli poziom wykrywania wewnętrznego detektora BOD nie odpowiada wymaganemu poziomowi wykrywania, to można użyć zewnętrznego układu resetowania przy niskim napięciu VCC. Jeśli reset wystąpi podczas operacji zapisu, operacja ta zostanie dokończona o ile napięcie zasilania jest wystarczające.

Na początek:  podrozdziału   strony

Pamięć wejścia/wyjścia

Definicja przestrzeni we/wy mikrokontrolera ATmega64 pokazana jest w rozdziale "Podsumowanie rejestrów".

Wszystkie układy we/wy ATmega64 obsługiwane są poprzez rejestry w przestrzeni we/wy. Dostęp do wszystkich rejestrów we/wy wykonywany jest przez instrukcje LD/LDS/LDD i ST/STS/STD, przesyłające dane pomiędzy 32 rejestrami ogólnego przeznaczenia a przestrzenią we/wy. Rejestry we/wy o adresach w zakresie 0x00 – 0x1F są bezpośrednio dostępne bitowo przy pomocy instrukcji SBI i CBI. W rejestrach tych wartość pojedynczych bitów można sprawdzać instrukcjami SBIS i SBIC. Gdy są używane dedykowane instrukcje IN i OUT, należy używać adresów we/wy 0x00 – 0x3F. Gdy rejestry we/wy są adresowane w przestrzeni danych za pomocą instrukcji LD i ST, należy do tych adresów dodać 0x20.

Dla kompatybilności z przyszłymi mikrokontrolerami zarezerwowane bity powinny być zapisywane stanami 0 przy dostępie do rejestrów. Zarezerwowanych adresów w pamięci we/wy nie należy nigdy zapisywać.

Niektóre ze znaczników stanu są zerowane przez zapis w nich stanu 1. Zwróć uwagę, iż w przeciwieństwie do większości innych mikrokontrolerów AVR instrukcje CBI i SBI działają tylko na określonym bicie i można je z tego powodu używać na rejestrach zawierających takie znaczniki stanu. Instrukcje CBI i SBI pracują jedynie na rejestrach 0x00 to 0x1F.

Rejestry we/wy oraz sposoby sterowania modułów peryferyjnych opisane są w dalszych rozdziałach tej instrukcji.

Na początek:  podrozdziału   strony

Interfejs pamięci zewnętrznej

Interfejs pamięci zewnętrznej (ang. External Memory Interface) jest dobrze przystosowany do współpracy z zewnętrznymi pamięciami SRAM (ang. Static Random Access Memory – statyczna pamięć o dostępie swobodnym) i FLASH oraz z układami peryferyjnymi takimi jak wyświetlacz LCD, przetworniki A/C i C/A. Główne własności tego interfejsu są następujące:

Przegląd

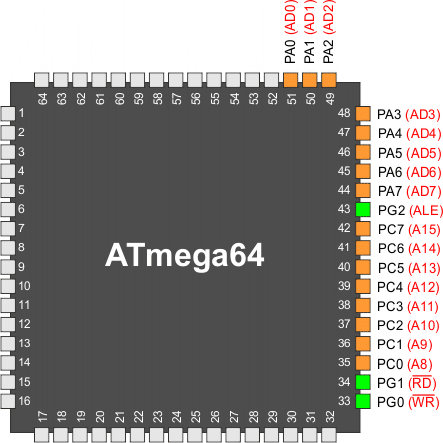

Gdy zostanie uaktywniona pamięć zewnętrzna (ang. eXternal MEMory, XMEM), staje się dostępna przestrzeń adresowa poza wewnętrzną pamięcią SRAM przy użyciu dedykowanych końcówek pamięci zewnętrznej:

Poniższe rysunki przedstawiają konfigurację pamięci:

Konfiguracja pamięci A      Konfiguracja pamięci B

Uwaga: 1. ATmega64 nie w trybie kompatybilności z ATmega103: dostępna konfiguracja pamięci A (konfiguracja pamięci B nieaktywna).
ATmega64 w trybie kompatybilności z ATmega103: dostępna konfiguracja pamięci B (konfiguracja pamięci A nieaktywna).

Kompatybilność z ATmega103

Oba rejestry sterowania pamięcią zewnętrzną, XMCRA i XMCRB, są umieszczone w rozszerzonej przestrzeni we/wy. W trybie kompatybilności z ATmega103 rejestry te są niedostępne, a w konsekwencji również są niedostępne funkcje wybierane przez nie. Mikrokontroler wciąż jest kompatybilny z ATmega103, ponieważ funkcji tych nie było w ATmega103. Ograniczenia w trybie kompatybilności z ATmega103 są następujące:

Używanie interfejsu pamięci zewnętrznej

Interfejs złożony jest z:

Bity sterujące interfejsem pamięci zewnętrznej znajdują się w trzech rejestrach: w rejestrze sterującym mikrokontrolerem (ang. MCU Control Register – MCUCR), w rejestrze A sterującym pamięcią zewnętrzną (ang. External Memory Control Register A – XMCRA) i w rejestrze B sterującym pamięcią zewnętrzną (ang. External Memory Control Register B – XMCRB).

Gdy zostanie uaktywniony interfejs XMEM, unieważnia on ustawienia w rejestrach kierunków danych, które odnoszą się do portów przeznaczonych na interfejs XMEM. Interfejs XMEM automatycznie wykrywa, czy dostęp dotyczy pamięci wewnętrznej lub zewnętrznej. Jeśli dostęp jest zewnętrzny, to interfejs XMEM wyprowadzi adres, dane i sygnały sterujące na porty zgodnie z poniższym rysunkiem (przebiegi przedstawiono z pominięciem taktów oczekiwania):

Gdy sygnał ALE (ang. Address Latch Enable) przechodzi ze stanu wysokiego w niski, na liniach AD7:0 jest ważny adres. Podczas przesyłu danych sygnał ALE ma stan niski. Gdy zostanie włączony interfejs XMEM, to również dostęp do pamięci wewnętrznej spowoduje działania na portach adresu, ALE i danych, lecz stroby RD i WR nie zmienią swoich stanów podczas tych operacji.

Gdy interfejs XMEM jest wyłączony, to są używane normalne ustawienia końcówek i ich kierunków przesyłu danych. Zauważ, iż przy wyłączonym interfejsie XMEM przestrzeń adresowa ponad granicą wewnętrznej pamięci SRAM nie jest odwzorowywana w SRAM.

Powyższy rysunek przedstawia sposób podłączenia zewnętrznej pamięci SRAM do mikrokontrolera AVR za pomocą układu ośmiu przerzutników D typu Latch (zwykle jest to układ 74573 lub jego odpowiednik), które przepuszczają dane, gdy wejście bramkujące G ma stan wysoki.

Wymogi dla przerzutników zatrzaskowych adresu

Z powodu dużej prędkości pracy interfejsu XRAM, przerzutniki zatrzaskowe adresu należy wybierać z uwagą dla prędkości systemu powyżej 8 MHz przy 4V i 4 MHz przy 2,7V. Przy pracy w warunkach wykraczających poza te częstotliwości typowe stare serie przerzutników Latch typu 74HC stają się nieodpowiednie. Interfejs pamięci zewnętrznej został zaprojektowany do współpracy z przerzutnikami Latch serii 74AHC. Jednakże można zastosować większość przerzutników Latch pod warunkiem spełniania przez nie następujących parametrów czasowych:

Interfejs pamięci zewnętrznej zaprojektowano z zagwarantowaniem minimalnego czasu podtrzymania adresu po przejściu G w stan niski równego th = 5 ns. Czas opóźnienia propagacji z D do Q (tpd) należy wziąć pod uwagę przy wyliczaniu wymagań dla czasu dostępu do zewnętrznego elementu. Czas ustalania się danych przed stanem niskim na G (tsu) nie powinien przekraczać czasu ważności adresu do stanu niskiego ALE (tAVLLC) minus opóźnienie wnoszone przez ścieżki na płytce drukowanej (zależne od obciążenia pojemnościowego).

Podciąganie i podtrzymanie magistrali

Oporniki podciągające na portach AD7:0 można aktywować, jeśli odpowiadający im rejestr portu zostanie zapisany stanem logicznym jeden. Aby zredukować pobór energii w trybie uśpienia, zaleca się wyłączenie oporników podciągających przez zapis zera do rejestru portu przed wejściem w uśpienie.

Interfejs XMEM dostarcza również podtrzymywania magistrali (ang. Bus Keeper) na liniach AD7:0. Podtrzymywanie można włączać lub wyłączać programowo, co podano w opisie rejestru sterującego pamięcią zewnętrzną (ang. External Memory Control Register B – XMCRB). Gdy podtrzymywanie jest włączone, to zapewni zdefiniowany poziom logiczny (zero lub jeden) na magistrali AD7:0, gdy linie te w przeciwnym przypadku zostałyby przełączone w stan wysokiej impedancji przez interfejs XMEM.

Przebiegi czasowe

Pamięci zewnętrzne posiadają różne wymogi czasowe. Aby je spełnić, interfejs XMEM mikrokontrolera ATmega64A udostępnia cztery różne ustawienia taktów oczekiwania opisane w poniższej tabelce (zobacz do opisu rejestru XMCRA):

SRWn1 SRWn0 Takty oczekiwania
0 0 Bez taktów oczekiwania.
0 1 Jeden takt oczekiwania podczas strobu odczytu/zapisu.
1 0 Dwa takty oczekiwania podczas strobu odczytu/zapisu.
1 1 Oczekiwanie dwóch taktów podczas odczytu/zapisu i jednego taktu przy wysyłaniu nowego adresu.

Ważne jest rozważenie specyfikacji czasowych zewnętrznej pamięci przed wyborem taktów oczekiwania. Najważniejszym parametrem jest czas dostępu dla pamięci zewnętrznej w porównaniu z wymogiem ustawiania danych mikrokontrolera ATmega64A. Czas dostępu dla pamięci zewnętrznej jest zdefiniowany jako czas liczony od momentu otrzymania sygnałów wyboru/adresu układu do momentu pojawienia się danych spod tego adresu na magistrali. Ten czas dostępu nie może przekraczać czasu od momentu przejścia impulsu ALE w stan niski do momentu, gdy dane muszą być stabilne podczas sekwencji odczytu (czas: tLLRL+ tRLRH - tDVRH  wartości tych czasów znajdziesz w parametrach elektrycznych mikrokontrolera ATmega64). Takty oczekiwania są ustawiane programowo. Dodatkową własnością jest możliwość podziału przestrzeni pamięci zewnętrznej na dwa sektory z indywidualnymi ustawieniami taktów oczekiwania. Umożliwia to podłączenie do tego samego interfejsu XMEM dwóch różnych układów pamięciowych o różnych wymaganiach czasowych.

Zauważ, iż interfejs XMEM jest asynchroniczny, a przebiegi czasowe na poniższych rysunkach odnoszą się do wewnętrznego zegara systemowego. Skos (ang. skew) pomiędzy zegarem wewnętrznym a zewnętrznym (XTAL1) nie jest gwarantowany (różni się pomiędzy układami oraz zależy od temperatury i napięcia zasilającego). W konsekwencji interfejs XMEM nie jest przystosowany do pracy synchronicznej.

Cykle zewnętrznej pamięci danych bez taktów oczekiwania(1)
(SRWn1 = 0 i SRWn0 =0)

Uwaga: 1. SRWn1 = SRW11 (górny sektor) lub SRW01 (dolny sektor), SRWn0 = SRW10 (górny sektor) lub SRW00 (dolny sektor)).
Impuls ALE w takcie T4 jest obecny tylko wtedy, gdy następna instrukcja uzyskuje dostęp do pamięci RAM (wewnętrznej lub zewnętrznej).

Cykle zewnętrznej pamięci danych przy SRWn1 = 0 i SRWn0 = 1(1)

Uwaga: 1. SRWn1 = SRW11 (górny sektor) lub SRW01 (dolny sektor), SRWn0 = SRW10 (górny sektor) lub SRW00 (dolny sektor)).
Impuls ALE w takcie T5 jest obecny tylko wtedy, gdy następna instrukcja uzyskuje dostęp do pamięci RAM (wewnętrznej lub zewnętrznej).

Cykle zewnętrznej pamięci danych przy SRWn1 = 1 i SRWn0 = 0(1)

Uwaga: 1. SRWn1 = SRW11 (górny sektor) lub SRW01 (dolny sektor), SRWn0 = SRW10 (górny sektor) lub SRW00 (dolny sektor)).
Impuls ALE w takcie T6 jest obecny tylko wtedy, gdy następna instrukcja uzyskuje dostęp do pamięci RAM (wewnętrznej lub zewnętrznej).

Cykle zewnętrznej pamięci danych przy SRWn1 = 1 i SRWn0 = 1(1)

Uwaga: 1. SRWn1 = SRW11 (górny sektor) lub SRW01 (dolny sektor), SRWn0 = SRW10 (górny sektor) lub SRW00 (dolny sektor)).
Impuls ALE w takcie T7 jest obecny tylko wtedy, gdy następna instrukcja uzyskuje dostęp do pamięci RAM (wewnętrznej lub zewnętrznej).

Używanie wszystkich komórek pamięci zewnętrznej mniejszej niż 64 KB

Konfiguracja pamięci A
(ATmega64)
     Konfiguracja pamięci B
(Tryb kompatybilności z ATmega103)

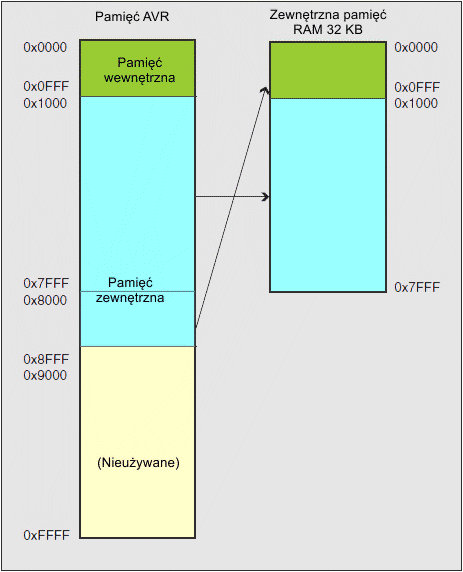

Ponieważ pamięć zewnętrzna jest odwzorowywana w przestrzeni adresowej za pamięcią wewnętrzną (jak na rysunku powyżej), to pamięć zewnętrzna nie jest adresowana przy dostępie do pierwszych 4352 bajtów przestrzeni danych. Może się wydawać, iż te pierwsze 4352 bajty pamięci zewnętrznej jest niedostępne (adresy pamięci zewnętrznej od 0x0000 do 0x10FF). Jednakże przy dołączaniu pamięci zewnętrznej mniejszej od 64 KB, na przykład 32 KB, te komórki są łatwo dostępne po prostu przez adresowanie od 0x8000 do 0x90FF. Ponieważ bit A15 nie jest połączony z pamięcią zewnętrzną, to adresy od 0x8000 do 0x90FF pojawiają się dla pamięci zewnętrznej jako adresy od 0x0000 do 0x10FF. Adresowanie ponad adres 0x90FF nie jest zalecane, ponieważ zaadresuje komórkę pamięci zewnętrznej, do której jest już dostęp pod innym (niższym) adresem. Dla programu aplikacji zewnętrzna pamięć 32 KB pojawi się jako 32 KB liniowa przestrzeń adresowa od 0x1100 do 0x90FF.  Zilustrowane to zostało na poniższym rysunku.

Konfiguracja pamięci A
(ATmega64)
     Konfiguracja pamięci B
(Tryb kompatybilności z ATmega103)


Gdy mikrokontroler pracuje w trybie kompatybilności z ATmega103, wewnętrzna przestrzeń adresowa ma rozmiar 4096 bajtów (dokładnie 4KB). Wynika z tego, iż dostęp do pierwszych 4096 bajtów pamięci zewnętrznej można uzyskać pod adresami od 0x8000 do 0x8FFF. Dla programu aplikacji pamięć zewnętrzna pojawi się jako jedna 32 KB liniowa przestrzeń adresowa od adresu  0x1000 do 0x8FFF.

Używanie wszystkich komórek 64 KB pamięci zewnętrznej

Konfiguracja pamięci A
(ATmega64)
     Konfiguracja pamięci B
(Tryb kompatybilności z ATmega103)


Ponieważ pamięć zewnętrzna jest odwzorowana w przestrzeni adresowej mikrokontrolera AVR jak na powyższym rysunku, tylko 60KB pamięci zewnętrznej jest standardowo dostępne (przestrzeń adresowa od 0x0000 do 0x10FF/0x0FFF jest zarezerwowana na pamięć wewnętrzną). Jednakże możliwe jest wykorzystanie całej pamięci zewnętrznej poprzez maskowanie na zero starszych bitów adresowych. Można to zrobić przez użycie bitów XMM i sterowanych przez program najstarszych bitów adresu. Przez ustawienie portu C na wyprowadzanie wartości 0x00 i zwolnienie najbardziej znaczących bitów do normalnej pracy końcówek portu interfejs pamięci zaadresuje 0x0000 - 0x1FFF. Zobacz na poniższe przykłady.
Przykład w kodzie maszynowym
; OFFSET jest zdefiniowany na 0x2000 w celu zapewnienia
; dostępu do pamięci zewnętrznej
; Skonfiguruj port C (górny bajt adresu) na
; wyprowadzanie 0x00, gdy końcówki zostaną uwolnione
; do normalnej pracy końcówki portu
	ldi r16, 0xFF
	out DDRC, r16
	ldi r16, 0x00
	out PORTC, r16
; uwolnij PC7:5
	ldi r16, (1<<XMM1)|(1<<XMM0)
	sts XMCRB, r16
; wpisz 0xAA pod adres 0x0001 pamięci zewnętrznej
	ldi r16, 0xaa
	sts 0x0001+OFFSET, r16
; z powrotem przywróć PC7:5 do pracy z pamięcią zewnętrzną
	ldi r16, (0<<XMM1)|(0<<XMM0)
	sts XMCRB, r16
; umieść 0x55 pod adresem (OFFSET + 1) pamięci zewnętrznej
	ldi r16, 0x55
	sts 0x0001+OFFSET, r16
Przykład w języku C
#define OFFSET 0x2000
void XRAM_example(void)
{
	unsigned char *p = (unsigned char *) (OFFSET + 1);
	DDRC = 0xFF;
	PORTC = 0x00;
	XMCRB = (1<<XMM1) | (1<<XMM0);
	*p = 0xaa;
	XMCRB = 0x00;
	*p = 0x55;
}

Przy stosowaniu tej opcji należy postępować bardzo ostrożnie, ponieważ większość pamięci jest wymaskowana.

Na początek:  podrozdziału   strony

Opis rejestrów

MCUCR – MCU Control Register – Rejestr sterujący mikrokontrolera

Bit 7 6 5 4 3 2 1 0
0x35 (0x55) SRE SRW10 SE SM1 SM0 SM2 IVSEL IVCE MCUCR
Zapis/Odczyt Z/O Z/O Z/O O Z/O Z/O Z/O Z/O
Wartość początkowa 0 0 0 0 0 0 0 0

Bit 7 – SRE: External SRAM/XMEM Enable – Włączenie zewnętrznej pamięci XMEM

Zapis jedynki do bitu SRE powoduje włączenie interfejsu pamięci zewnętrznej. Zostają uaktywnione funkcje końcówek AD7:0, A15:8, ALE, WR i RD jako alternatywne funkcje końcówek. Bit SRE unieważnia ustawienia kierunku przesyłu danych na końcówce w odpowiednich rejestrach kierunku danych. Wpisanie zera do SRE wyłącza interfejs pamięci zewnętrznej i przywraca normalne funkcje końcówek oraz ich kierunki przesyłu danych.

Bit 6 – SRW10: Wait State Select Bit – Bit wyboru taktu oczekiwania

Szczegółowy opis dla ATmega64 znajdziesz poniżej w opisie bitów rejestru XMCRA. W trybie kompatybilności z ATmega103 zapis jedynki do bitu SRW10 uaktywnia takt oczekiwania i jeden dodatkowy cykl będzie dodawany podczas strobu odczytu/zapisu, jak na rysunku poniżej:




XMCRA – External Memory Control Register A – Rejestr sterujący A pamięci zewnętrznej

Bit 7 6 5 4 3 2 1 0
(0x6D) SRL2 SRL1 SRL0 SRW01 SRW00 SRW11 XMCRA
Zapis/Odczyt O Z/O Z/O O Z/O Z/O Z/O O
Wartość początkowa 0 0 0 0 0 0 0 0

Bit 7,0 – Zarezerwowane

Bity te są zarezerwowane i zawsze zwracają zero przy odczycie. Dla kompatybilności z przyszłymi modelami mikrokontrolera zapisuj te bity stanem zero.

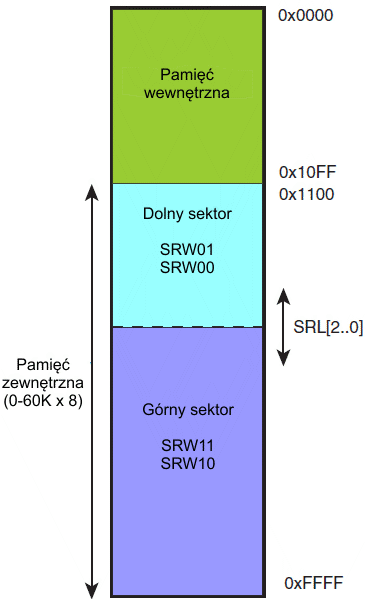

Bity 6:4 – SRL2, SRL1, SRL0: Wait State Sector Limit – Granica sektorów taktów oczekiwania

Możliwe jest skonfigurowanie różnych stanów oczekiwania dla różnych adresów pamięci zewnętrznej. Przestrzeń adresową pamięci zewnętrznej można podzielić na dwa sektory, które posiadają osobne bity stanów oczekiwania. Bity SRL2, SRL1 i SRL0 wybierają podział tych sektorów, co pokazano na poniższym rysunku i w tabelce. Standardowo bity SRL2, SRL1 i SRL0 są ustawione na zero i cała przestrzeń adresowa pamięci zewnętrznej traktowana jest jako jeden sektor. W tym przypadku takty oczekiwania są konfigurowane przez bity SRW11 i SRW10.

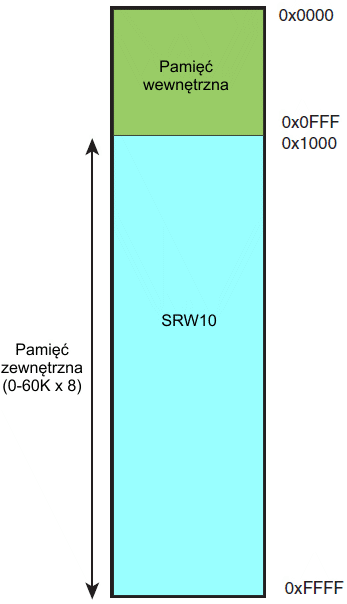

Konfiguracja pamięci A
(ATmega64)
     Konfiguracja pamięci B
(Tryb kompatybilności z ATmega103)

SRL2 SRL1 SRL0 Granice sektorów
0 0 0 Dolny sektor = N/A
Górny sektor = 0x1100 - 0xFFFF
0 0 1 Dolny sektor = 0x1100 - 0x1FFF
Górny sektor = 0x2000 - 0xFFFF
0 1 0 Dolny sektor = 0x1100 - 0x3FFF
Górny sektor = 0x4000 - 0xFFFF
0 1 1 Dolny sektor = 0x1100 - 0x5FFF
Górny sektor = 0x6000 - 0xFFFF
1 0 0 Dolny sektor = 0x1100 - 0x7FFF
Górny sektor = 0x8000 - 0xFFFF
1 0 1 Dolny sektor = 0x1100 - 0x9FFF
Górny sektor = 0xA000 - 0xFFFF
1 1 0 Dolny sektor = 0x1100 - 0xBFFF
Górny sektor = 0xC000 - 0xFFFF
1 1 1 Dolny sektor = 0x1100 - 0xDFFF
Górny sektor = 0xE000 - 0xFFFF

Bit 1 i bit 6 rejestru MCUCR – SRW11, SRW10: Wait State Select Bits for Upper Sector – Bity wyboru taktów oczekiwania dla górnego sektora

Bity SRW11 i SRW10 określają liczbę taktów oczekiwania dla górnego sektora przestrzeni adresowej pamięci wewnętrznej. Opis znajdziesz w tabelce poniżej.

Bity 3:2 – SRW01, SRW00: Wait State Select Bits for Lower Sector – Bity wyboru taktów oczekiwania dla dolnego sektora

Bity SRW01 i SRW00 określają liczbę taktów oczekiwania dla górnego sektora przestrzeni adresowej pamięci wewnętrznej. Opis znajdziesz w tabelce poniżej.

SRWn1 SRWn0 Takty oczekiwania
0 0 Bez taktów oczekiwania.
0 1 Jeden takt oczekiwania podczas strobu odczytu/zapisu.
1 0 Dwa takty oczekiwania podczas strobu odczytu/zapisu.
1 1 Oczekiwanie dwóch taktów podczas odczytu/zapisu i jednego taktu przy wysyłaniu nowego adresu.

n = 0, dolny sektor; n = 1, górny sektor


XMCRB – External Memory Control Register B – Rejestr sterujący B pamięci zewnętrznej

Bit 7 6 5 4 3 2 1 0
(0x6C) XMBK XMM2 XMM1 XMM0 XMCRB
Zapis/Odczyt Z/O O O O O Z/O Z/O Z/O
Wartość początkowa 0 0 0 0 0 0 0 0

Bit 7 – XMBK: External Memory Bus Keeper Enable – Włączenie podtrzymywania magistrali pamięci zewnętrznej

Wpisanie jedynki do bitu XMBK uaktywnia opcję podtrzymywania na liniach AD7:0 interfejsu pamięci zewnętrznej. Gdy podtrzymywanie jest włączone, zapewnia poziom logiczny zero lub jeden na liniach AD7:0, gdy w przeciwnym wypadku linie te weszłyby w stan wysokiej impedancji. Wpisanie zera do XMBK wyłącza tę funkcję. Podtrzymywanie nie jest powiązane z bitem SRE w rejestrze MCUCR, zatem nawet gdy interfejs XMEM jest nieaktywny, podtrzymywanie wciąż działa tak długo, jak bit XMBK ma wartość jeden.

Bity 6:3 – Zarezerwowane

Bity te są zarezerwowane i zawsze zwracają zero przy odczycie. Dla kompatybilności z przyszłymi modelami mikrokontrolera zapisuj te bity stanem zero.

Bity 2:0 – XMM2, XMM1, XMM0: External Memory High Mask – Górna maska pamięci zewnętrznej

Gdy pamięć zewnętrzna zostaje uaktywniona, wszystkie końcówki portu C są standardowo używane jako górne bity adresowe. Jeśli nie jest potrzebna pełna przestrzeń adresowa 60 KB do dostępu do pamięci zewnętrznej, to niektóre lub wszystkie końcówki portu C mogą zostać uwolnione do spełniania normalnych funkcji końcówek portu, co opisuje tabelka poniżej. Zobacz do podrozdziału "Używanie wszystkich komórek pamięci zewnętrznej mniejszej niż 64 KB".


Końcówki portu C zwolnione do swoich normalnych funkcji przy uaktywnieniu pamięci zewnętrznej

XMM2 XMM1 XMM0 Liczba górnych bitów adresu Zwolnione końcówki portu
0 0 0 8 (pełna przestrzeń 60 KB) Żadna
0 0 1 7 PC7
0 1 0 6 PC7 - PC6
0 1 1 5 PC7 - PC5
1 0 0 4 PC7 - PC4
1 0 1 3 PC7 - PC3
1 1 0 2 PC7 - PC2
1 1 1 Bez górnych bitów adresowych Pełny port C

EEARH, EEARL – EEPROM Address Register – Rejestr adresowy EEPROM

Bit 15 14 13 12 11 10 9 8
0x1F (0x3F) EEAR10 EEAR9 EEAR8 EEARH
0x1E (0x3E) EEAR7 EEAR6 EEAR5 EEAR4 EEAR3 EEAR2 EEAR1 EEAR0 EEARL
Bit 7 6 5 4 3 2 1 0
Zapis/Odczyt O O O O O Z/O Z/O Z/O
Zapis/Odczyt Z/O Z/O Z/O Z/O Z/O Z/O Z/O Z/O
Wartość początkowa 0 0 0 0 0 0 X X
  X X X X X X X X

Bity 15...11 – Zarezerwowane

Te bity są zarezerwowane w ATmega64 i przy odczycie dają zawsze wartość 0.

Bity 10...0 – EEAR10...0: EEPROM Address – Adres EEPROM

Rejestry adresowe EEPROM – EEARH i EEARL – określają adres EEPROM (starszy i młodszy bajt adresu) w 2048-bajtowej przestrzeni pamięci EEPROM. Bajty EEPROM są adresowane liniowo od 0 do 2047. Początkowa zawartość rejestru EEAR jest niezdefiniowana. Właściwą wartość należy wpisać przed dostępem do EEPROM.


EEDR – EEPROM Data Register – Rejestr danych EEPROM

Bit 7 6 5 4 3 2 1 0
0x1D (0x3D) MSB             LSB EEDR
Zapis/Odczyt Z/O Z/O Z/O Z/O Z/O Z/O Z/O Z/O
Wartość początkowa X X X X X X X X

Bity 7:0 – EEDR7:0: EEPROM Data – Dane EEPROM

Dla operacji zapisu w EEPROM rejestr EEDR zawiera dane do zapisania pod adresem podanym przez rejestr EEAR. Dla operacji odczytu z EEPROM rejestr EEDR zawiera dane odczytane z komórki EEPROM o adresie podanym w rejestrze EEAR.


EECR – EEPROM Control Register – Rejestr sterujący EEPROM

Bit 7 6 5 4 3 2 1 0
0x1C (0x3C) EERIE EEMWE EEWE EERE EECR
Zapis/Odczyt O O O O Z/O Z/O Z/O Z/O
Wartość początkowa 0 0 0 0 0 0 X 0

Bity 7..4 – Zarezerwowane

Te bity są zarezerwowane w ATmega64 i zawsze przy odczycie dają zero.

Bit 3 – EERIE: EEPROM Ready Interrupt Enable – Włączenie przerwań przy gotowości EEPROM

Wpisanie jedynki do bitu EERIE włącza przerwania przy gotowości EEPROM, jeśli bit I w rejestrze SREG jest ustawiony. Wpisanie zera do EERIE wyłącza te przerwanie. Przerwanie od gotowości EEPROM jest generowane ciągle, gdy bit EEWE jest wyzerowany.

Bit 2 – EEMWE: EEPROM Master Write Enable – Uaktywnienie możliwości zapisu EEPROM

Bit ten umożliwia zabezpieczenie EEPROM przed przypadkowym zapisem. Określa on, czy ustawienie bitu EEWE na jeden spowoduje zapis do EEPROM. Gdy bit EEMWE zostanie ustawiony, to ustawienie bitu EEWE w ciągu czterech taktów zegarowych spowoduje zapis danych do EEPROM pod wybranym adresem. Jeśli bit EEMWE ma wartość zero, to ustawienie bitu EEWE nie spowoduje żadnego efektu. Gdy bit EEMWE zostanie ustawiony na jeden programowo, to będzie on automatycznie wyzerowany po upływie czterech taktów zegarowych.

Bit 1 – EEWE: EEPROM Write Enable – Zapis EEPROM

Bit EEWE jest strobem zapisu EEPROM. Gdy zostaną poprawnie ustawione adres i dane, to należy wpisać jedynkę do bitu EEWE, aby dane zapisać w pamięci EEPROM. Przed dokonaniem tego zapisu należy ustawić na jeden bit uaktywnienia zapisu EEMWE, w przeciwnym razie zapis do EEPROM nie zostanie wykonany. Należy zastosować poniższą procedurę (kolejność kroków 3 i 4 jest istotna):

  1. Czekaj aż EEWE przyjmie wartość zero.
  2. Czekaj aż SPMEN w SPMCR przyjmie wartość zero.
  3. Zapisz nowy adres EEPROM do rejestru EEAR (opcjonalnie)
  4. Zapisz nowe dane EEPROM do EEDR (opcjonalnie)
  5. Zapisz logiczne jeden do bitu EEMWE, zapisując jednocześnie zero do EEWE w rejestrze EECR
  6. W ciągu czterech taktów zegarowych po ustawieniu EEMWE zapisz logiczne jeden do EEWE

Pamięć EEPROM nie może być programowana podczas zapisu przez mikroprocesor danych do pamięci FLASH. Program użytkownika musi sprawdzić, czy programowanie FLASH jest ukończone przed zainicjowaniem zapisu do EEPROM. Krok 2 jest tylko wtedy istotny, gdy oprogramowanie zawiera boot loader, który pozwala mikroprocesorowi programować FLASH. Jeśli pamięć FLASH nigdy nie jest uaktualniana przez mikroprocesor, krok 2 można pominąć. Zobacz do rozdziału "Wsparcie bootloadera – odczyt przy zapisie – samoprogramowanie".

Uwaga: przerwanie pomiędzy krokiem 5 a 6 spowoduje porażkę cyklu zapisu, ponieważ bit uaktywniający zapis EEPROM, EEMWE, straci ważność (zostanie wyzerowany sprzętowo po czterech taktach zegara). Jeśli procedura przerwania uzyskująca dostęp do EEPROM przerwie pracę innemu procesowi dostępu do EEPROM, to rejestr EEAR lub EEDR zostanie zmodyfikowany, powodując porażkę przerwanego procesu dostępu do EEPROM. Zaleca się wyzerowanie globalnego znacznika przerwań I w rejestrze SREG w celu uniknięcia tych problemów.

Gdy upłynie czas przeznaczony na zapis, bit EEWE jest zerowany sprzętowo. Program użytkownika może przeglądać zawartość tego bitu i czekać na zero przed zapisem kolejnego bajtu. Gdy bit EEWE został ustawiony, mikroprocesor zatrzymuje się na dwa cykle przed wykonaniem następnej instrukcji.

Bit 0 – EERE: EEPROM Read Enable – Odczyt EEPROM

Bit EERE jest strobem odczytu EEPROM. Gdy został ustawiony poprawny adres w rejestrze EEAR, należy wpisać logiczną jedynkę do bitu EERE, aby wyzwolić odczyt EEPROM. Odczyt zajmuje jedną instrukcję i zażądane dane są dostępne natychmiast. Gdy jest odczytywana pamięć EEPROM, mikroprocesor zatrzymuje się na cztery cykle przed wykonaniem następnej instrukcji. Użytkownik powinien przeglądać stan bitu EEWE przed rozpoczęciem operacji odczytu. Jeśli trwa operacja zapisu, nie można odczytywać EEPROM ani zmieniać zawartości rejestru EEAR.

Do odmierzania czasu przy dostępie do EEPROM wykorzystywany jest kalibrowany oscylator. Poniższa tablica wymienia typowy czas programowania przy dostępie do EEPROM z poziomu mikroprocesora.

Symbol Liczba taktów kalibrowanego oscylatora RC(1) Typowy czas programowania
Zapis EEPROM (z mikroprocesora) 8448 8,4 ms
Uwaga: 1. Używa zegara 1 MHz niezależnie od ustawień bitów bezpiecznikowych CKSEL
Na początek:  podrozdziału   strony

Zespół Przedmiotowy
Chemii-Fizyki-Informatyki

w I Liceum Ogólnokształcącym
im. Kazimierza Brodzińskiego
w Tarnowie
ul. Piłsudskiego 4
©2021 mgr Jerzy Wałaszek

Materiały tylko do użytku dydaktycznego. Ich kopiowanie i powielanie jest dozwolone
pod warunkiem podania źródła oraz niepobierania za to pieniędzy.

Pytania proszę przesyłać na adres email: i-lo@eduinf.waw.pl

Serwis wykorzystuje pliki cookies. Jeśli nie chcesz ich otrzymywać, zablokuj je w swojej przeglądarce.

Informacje dodatkowe.
