Instrukcje AVR

M N O P R

obrazek

Educational and Non-Profit Use of Copyrighted Material:

If you use Microchip copyrighted material solely for educational (non-profit) purposes falling under the “fair use” exception of the U.S. Copyright Act of 1976 then you do not need Microchip’s written permission. For example, Microchip’s permission is not required when using copyrighted material in: (1) an academic report, thesis, or dissertation; (2) classroom handouts or textbook; or (3) a presentation or article that is solely educational in nature (e.g., technical article published in a magazine).

https://www.microchip.com/about-us/legal-information/copyright-usage-guidelines

SPIS TREŚCI
Podrozdziały

obrazek

MOV – Copy Register – Kopiowanie rejestru

Opis

Ta instrukcja wykonuje kopię zawartości jednego rejestru w innym rejestrze. Rejestr źródłowy Rr jest pozostawiany bez zmian, natomiast do rejestru docelowego Rd ładowana jest kopia zawartości rejestru Rr.

Działanie


Rd ← Rr

Składnia



Argumenty



Licznik rozkazów
MOV Rd,Rr   x0 ≤ d ≤ 31, 0 ≤ r ≤ 31   PC ← PC + 1

16-bitowy kod instrukcji

0010

11rd

dddd

rrrr

Zmiany znaczników w rejestrze stanu (SREG)

   I     T     H     S     V     N     Z     C
– – – – – – – –

Przykładowy kod:

       mov r16,r0  ; Kopiuj r0 do r16
       call check  ; Wywołaj podprogram
       ...
check: cpi r16,0x11 ; Porównaj r16 z 0x11
       ...
       ret         ; Wróć z podprogramu

Liczba słów: 1 (2 bajty)

Cykle: 1


do podrozdziału  do strony

MOVW – Copy Register Word – Kopiowanie pary rejestrów

Opis

Ta instrukcja tworzy kopię zawartości jednej pary rejestrów w innej parze rejestrów. Para rejestrów źródłowych Rr+1:Rr pozostawiana jest bez zmian, natomiast para rejestrów docelowych Rd+1:Rd ładowana jest kopią zawartości Rr + 1:Rr.

Instrukcja nie jest dostępna we wszystkich mikrokontrolerach. Sprawdź listę instrukcji swojego modelu.

Działanie


Rd+1:Rd ← Rr+1:Rr

Składnia



Argumenty



Licznik rozkazów
MOVW Rd+1:Rd,Rr+1Rr   d obrazek {0,2,...,30}, r obrazek {0,2,...,30}   PC ← PC + 1

16-bitowy kod instrukcji

0000

0001

dddd

rrrr

Zmiany znaczników w rejestrze stanu (SREG)

   I     T     H     S     V     N     Z     C
– – – – – – – –

Przykładowy kod:

       movw r17:16,r1:r0 ; Kopiuj r1:r0 do r17:r16
       call check        ; Wywołaj podprogram
       ...
check: cpi r16,0x11       ; Porównaj r16 z 0x11
       ...
       cpi r17,0x32       ; Porównaj r17 z 0x32
       ...
       ret               ; Wróć z podprogramu

Liczba słów: 1 (2 bajty)

Cykle: 1


do podrozdziału  do strony

MUL – Multiply Unsigned – Mnożenie bezznakowe

Opis

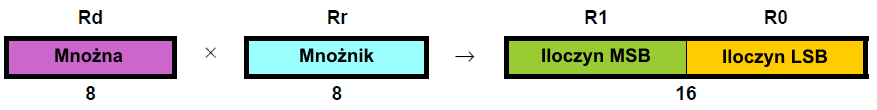

Instrukcja wykonuje mnożenie liczb bez znaku 8-bitów × 8-bitów → 16-bitów.

obrazek

Mnożna Rd i mnożnik Rr są dwoma rejestrami zawierającymi liczby bez znaku. 16-bitowy iloczyn bez znaku jest umieszczany w R1 (górny bajt, MSB) i R0 (dolny bajt, LSB). Zwróć uwagę, że jeśli mnożna lub mnożnik zostaną wybrane z R0 lub R1, to wynik mnożenia nadpisze zawartość tych rejestrów.

Instrukcja nie jest dostępna na wszystkich mikrokontrolerach. Sprawdź w danych technicznych swojego urządzenia.

Działanie


R1:R0 ← Rd × Rr (bez znaku ← bez znaku × bez znaku)

Składnia



Argumenty



Licznik rozkazów
MUL Rd,Rr   0 ≤ d ≤ 31, 0 ≤ r ≤ 31   PC ← PC + 1

16-bitowy kod instrukcji

1001

11rd

dddd

rrrr

Zmiany znaczników w rejestrze stanu (SREG)

   I     T     H     S     V     N     Z     C
– – – – – – X X
Z: R15•R14•R13•R12•R11•R10•R9•R8•R7•R6•R5•R4•R3•R2•R1•R0
Ustawiany, jeśli wynik wynosi 0x0000; w przeciwnym razie zerowany
C: R15
Ustawiany, jeśli bit 15 iloczynu przed przesunięciem jest ustawiony; w przeciwnym razie zerowany

Wynik R (ang. Result) po operacji jest równy R1:R0.

Przykładowy kod:

mul r5,r4  ; Pomnóż bezznakowo r5 i r4
movw r4,r0 ; Skopiuj wynik z powrotem do r5:r4

Liczba słów: 1 (2 bajty)

Cykle: 2


do podrozdziału  do strony

MULS – Multiply Signed – Mnożenie znakowe

Opis

Instrukcja wykonuje mnożenie liczb ze znakiem 8-bitów × 8-bitów → 16-bitów.

obrazek

Mnożna Rd i mnożnik Rr są dwoma rejestrami zawierającymi liczby ze znakiem. 16-bitowy iloczyn ze znakiem jest umieszczany w R1 (górny bajt, MSB) i R0 (dolny bajt, LSB).

Instrukcja nie jest dostępna na wszystkich mikrokontrolerach. Sprawdź w danych technicznych swojego urządzenia.

Działanie


R1:R0 ← Rd × Rr (ze znakiem ← ze znakiem × ze znakiem)

Składnia



Argumenty



Licznik rozkazów
MULS Rd,Rr   16 ≤ d ≤ 31, 16 ≤ r ≤ 31   PC ← PC + 1

16-bitowy kod instrukcji

0000

0010

dddd

rrrr

Zmiany znaczników w rejestrze stanu (SREG)

   I     T     H     S     V     N     Z     C
– – – – – – X X
Z: R15•R14•R13•R12•R11•R10•R9•R8•R7•R6•R5•R4•R3•R2•R1•R0
Ustawiany, jeśli wynik wynosi 0x0000; w przeciwnym razie zerowany
C: R15
Ustawiany, jeśli bit 15 iloczynu przed przesunięciem jest ustawiony; w przeciwnym razie zerowany

Wynik R (ang. Result) po operacji jest równy R1:R0.

Przykładowy kod:

muls r21,r20 ; Pomnóż bezznakowo r21 i r20
movw r20,r0  ; Skopiuj wynik z powrotem do r21:r20

Liczba słów: 1 (2 bajty)

Cykle: 2


do podrozdziału  do strony

MULSU – Multiply Signed with Unsigned – Mnożenie liczby ze znakiem przez liczbę bez znaku

Opis

Instrukcja wykonuje mnożenie liczby ze znakiem przez liczbę bez znaku 8-bitów × 8-bitów → 16-bitów.

obrazek

Mnożna Rd i mnożnik Rr są dwoma rejestrami. Mnożna Rd jest 8-bitową liczbą ze znakiem w kodzie U2, a mnożnik Rr jest 8-bitową liczbą bez znaku. 16-bitowy iloczyn ze znakiem jest umieszczany w R1 (górny bajt, MSB) i R0 (dolny bajt, LSB).

Instrukcja nie jest dostępna na wszystkich mikrokontrolerach. Sprawdź w danych technicznych swojego urządzenia.

Działanie


R1:R0 ← Rd × Rr (ze znakiem ← ze znakiem × bez znaku)

Składnia



Argumenty



Licznik rozkazów
MULSU Rd,Rr   16 ≤ d ≤ 23, 16 ≤ r ≤ 23   PC ← PC + 1

16-bitowy kod instrukcji

0000

0011

0ddd

0rrr

Zmiany znaczników w rejestrze stanu (SREG)

   I     T     H     S     V     N     Z     C
– – – – – – X X
Z: R15•R14•R13•R12•R11•R10•R9•R8•R7•R6•R5•R4•R3•R2•R1•R0
Ustawiany, jeśli wynik wynosi 0x0000; w przeciwnym razie zerowany
C: R15
Ustawiany, jeśli bit 15 iloczynu przed przesunięciem jest ustawiony; w przeciwnym razie zerowany

Wynik R (ang. Result) po operacji jest równy R1:R0.

Przykładowy kod:

;******************************************************************************
;* OPIS
;*Znakowe mnożenie dwóch 16-bitowych liczb z 32-bitowym wynikiem
;* UŻYCIE
;*r19:r18:r17:r16 = r23:r22 * r21:r20
;******************************************************************************
muls16x16_32:
    clr r2
    muls r23, r21 ; (ze znakiem)ah * (ze znakiem)bh
    movw r19:r18, r1:r0
    mul r22, r20; al * bl
    movw r17:r16, r1:r0
    mulsu r23, r20 ; (ze znakiem)ah * bl
    sbc r19, r2
    add r17, r0
    adc r18, r1
    adc r19, r2
    mulsu r21, r22 ; (ze znakiem)bh * al
    sbc r19, r2
    add r17, r0
    adc r18, r1
    adc r19, r2
    ret

Liczba słów: 1 (2 bajty)

Cykle: 2


do podrozdziału  do strony

NEG – Two’s Complement – Negacja arytmetyczna U2

Opis

Zastępuje zawartość rejestru Rd jej negacją arytmetyczną U2; wartość 0x80 jest pozostawiana bez zmian.

Działanie


Rd ← 0x00 - Rd

Składnia



Argumenty



Licznik rozkazów
NEG Rd   0 ≤ d ≤ 31   PC ← PC + 1

16-bitowy kod instrukcji

1001

010d

0ddd

0001

Zmiany znaczników w rejestrze stanu (SREG)

   I     T     H     S     V     N     Z     C
– – X X X X X X
H: R3+Rd3
Ustawiany, jeśli była pożyczka z bitu 3; zerowany w przypadku przeciwnym.
S: N obrazek V
Dla testów liczb ze znakiem
V: R7•R6•R5•R4•R3•R2•R1•R0
Ustawiany, jeśli powstanie nadmiar U2 z implikowanego odejmowania od zera; zerowany w przypadku przeciwnym.. Nadmiar U2 wystąpi tylko wtedy, gdy zawartość rejestru po operacji będzie równa 0x80.
N: R7
Ustawiany, jeśli najstarszy bit wyniku jest ustawiony; zerowany w przypadku przeciwnym.
Z: R7•R6•R5•R4•R3•R2•R1•R0
Ustawiany, jeśli wynikiem jest 0x00; zerowany w przypadku przeciwnym.
C: R7 + R6 + R5 + R4 + R3 + R2 + R1 + R0
Ustawiany, jeśli wystąpi pożyczka z implikowanego odejmowania od zera; zerowany w przypadku przeciwnym. Znacznik C będzie ustawiony we wszystkich przypadkach z wyjątkiem zawartości rejestru po operacji równej 0x00.

Wynik R (ang. Result) po operacji jest równy Rd.

Przykładowy kod:

          sub r11,r0    ; Odejmij r0 od r11
          brpl positive ; Skocz, jeśli wynik dodatni
          neg r11       ; Zaneguj arytmetycznie r11
positive: nop           ; Miejsce docelowe skoku (nic nie rób)

Liczba słów: 1 (2 bajty)

Cykle: 1


do podrozdziału  do strony

NOP – No Operation – Brak operacji

Opis

Instrukcja wykonuje jeden pusty cykl bez żadnej operacji.

Działanie


brak

Składnia



Argumenty



Licznik rozkazów
NOP   brak   PC ← PC + 1

16-bitowy kod instrukcji

0000

0000

0000

0000

Zmiany znaczników w rejestrze stanu (SREG)

   I     T     H     S     V     N     Z     C
– – – – – – – –

Przykładowy kod:

clr r16     ; Zeruj r16
ser r17     ; Ustaw r17
out 0x18,r16 ; Zapisz zera do portu B
nop         ; Czekaj 1 cykl (nic nie rób)
out 0x18,r17 ; Zapisz jedynki do portu B

Liczba słów: 1 (2 bajty)

Cykle: 1


do podrozdziału  do strony

OR – Logical OR – Alternatywa logiczna

Opis

Wykonuje operację alternatywy logicznej (LUB) pomiędzy zawartością rejestru Rd a zawartością rejestru Rr i umieszcza wynik w rejestrze docelowym Rd.

Działanie


Rd ← Rd v Rr

Składnia



Argumenty



Licznik rozkazów
OR Rd,Rr   0 ≤ d ≤ 31, 0 ≤ r ≤ 31   PC ← PC + 1

16-bitowy kod instrukcji

0010

10rd

dddd

rrrr

Zmiany znaczników w rejestrze stanu (SREG)

   I     T     H     S     V     N     Z     C
– – – X 0 X X –
S: N obrazek V
Dla testów liczb ze znakiem
V: 0
Zerowany
N: R7
Ustawiany, jeśli najstarszy bit wyniku jest ustawiony; zerowany w przypadku przeciwnym.
Z: R7•R6•R5•R4•R3•R2•R1•R0
Ustawiany, jeśli wynikiem jest 0x00; zerowany w przypadku przeciwnym.

Wynik R (ang. Result) po operacji jest równy Rd.

Przykładowy kod:

    or r15,r16 ; Wykonaj bitową alternatywę pomiędzy rejestrami
    bst r15,6  ; Zachowaj bit 6 z r15 w znaczniku T
    brts ok    ; Skocz, jeśli znacznik T jest ustawiony
    ...
ok: nop        ; Miejsce docelowe skoku (nic nie rób)

Liczba słów: 1 (2 bajty)

Cykle: 1


do podrozdziału  do strony

ORI – Logical OR with Immediate – Alternatywa logiczna ze stałą

Opis

Wykonuje operację alternatywy logicznej (LUB) pomiędzy zawartością rejestru Rd a zawartością stałej K i umieszcza wynik w rejestrze docelowym Rd.

Działanie


Rd ← Rd v K

Składnia



Argumenty



Licznik rozkazów
OR Rd,K   16 ≤ d ≤ 31, 0 ≤ K ≤ 255   PC ← PC + 1

16-bitowy kod instrukcji

0110

KKKK

dddd

KKKK

Zmiany znaczników w rejestrze stanu (SREG)

   I     T     H     S     V     N     Z     C
– – – X 0 X X –
S: N obrazek V
Dla testów liczb ze znakiem
V: 0
Zerowany
N: R7
Ustawiany, jeśli najstarszy bit wyniku jest ustawiony; zerowany w przypadku przeciwnym.
Z: R7•R6•R5•R4•R3•R2•R1•R0
Ustawiany, jeśli wynikiem jest 0x00; zerowany w przypadku przeciwnym.

Wynik R (ang. Result) po operacji jest równy Rd.

Przykładowy kod:

ori r16,0xF0 ; Ustaw górne 4 bity w r16
ori r17,1   ; Ustaw bit 0 w r17

Liczba słów: 1 (2 bajty)

Cykle: 1


do podrozdziału  do strony

OUT – Store Register to I/O Location – Zapis rejestru do komórki we/wy

Opis

Umieszcza dane z rejestru Rr w zestawie rejestrów w obszarze we/wy (Porty, Timery, Rejestry Konfiguracyjne, itp.).

Działanie


I/O(A) ← Rr

Składnia



Argumenty



Licznik rozkazów
OUT A,Rr   0 ≤ r ≤ 31, 0 ≤ A ≤ 63   PC ← PC + 1

16-bitowy kod instrukcji

1011

1AAr

rrrr

AAAA

Zmiany znaczników w rejestrze stanu (SREG)

   I     T     H     S     V     N     Z     C
– – – – – – – –

Przykładowy kod:

clr r16     ; Zeruj r16
ser r17     ; Ustaw r17
out 0x18,r16 ; Zapisz zera do portu B
nop         ; Czekaj 1 cykl (nic nie rób)
out 0x18,r17 ; Zapisz jedynki do portu B

Liczba słów: 1 (2 bajty)

Cykle: 1


do podrozdziału  do strony

POP – Pop Register from Stack – Pobranie rejestru ze stosu

Opis

Instrukcja ładuje rejestr Rd bajtem ze stosu. Wskaźnik stosu jest zwiększany o 1 przed operacją POP.

Instrukcja nie jest dostępna na wszystkich mikrokontrolerach. Sprawdź w danych technicznych swojego urządzenia.

Działanie


Rd ← STACK

Składnia



Argumenty



Licznik rozkazów



Wskaźnik stosu
POP Rd   0 ≤ d ≤ 31   PC ← PC + 1   SP ← SP + 1

16-bitowy kod instrukcji

1001

000d

dddd

1111

Zmiany znaczników w rejestrze stanu (SREG)

   I     T     H     S     V     N     Z     C
– – – – – – – –

Przykładowy kod:

         call routine ; Wywołaj podprogram
         ...
routine: push r14     ; Zapamiętaj r14 na stosie
         push r13     ; Zapamiętaj r13 na stosie
         ...
         pop r13      ; Przywróć r13
         pop r14      ; Przywróć r14
         ret          ; Wróć z podprogramu

Liczba słów: 1 (2 bajty)

Cykle: 2


do podrozdziału  do strony

PUSH – Push Register on Stack – Zapis rejestru na stos

Opis

Instrukcja umieszcza zawartość rejestru Rr na stosie. Wskaźnik stosu jest zmniejszany o 1 po operacji PUSH.

Instrukcja nie jest dostępna na wszystkich mikrokontrolerach. Sprawdź w danych technicznych swojego urządzenia.

Działanie


STACK ← Rr

Składnia



Argumenty



Licznik rozkazów



Wskaźnik stosu
PUSH Rr   0 ≤ r ≤ 31   PC ← PC + 1   SP ← SP - 1

16-bitowy kod instrukcji

1001

001r

rrrr

1111

Zmiany znaczników w rejestrze stanu (SREG)

   I     T     H     S     V     N     Z     C
– – – – – – – –

Przykładowy kod:

         call routine ; Wywołaj podprogram
         ...
routine: push r14     ; Zapamiętaj r14 na stosie
         push r13     ; Zapamiętaj r13 na stosie
         ...
         pop r13      ; Przywróć r13
         pop r14      ; Przywróć r14
         ret          ; Wróć z podprogramu

Liczba słów: 1 (2 bajty)

Cykle: 2


do podrozdziału  do strony

RCALL – Relative Call to Subroutine – Względne wywołanie podprogramu

Opis

Względne wywołanie podprogramu umieszczonego pod adresem pomiędzy PC - 2K + 1 a PC + 2K (słów). Adres powrotny (instrukcji następnej za RCALL) jest umieszczany na stosie. (Zobacz również opis CALL). W języku asemblera zamiast adresów względnych stosowane są etykiety. Dla mikrokontrolerów AVR z pamięcią programu nie przekraczającą 4K słów (8KB) instrukcja ta może zaadresować cały obszar pamięci z każdego jej punktu. Wskaźnik stosu stosuje schemat postdekrementacji (późniejszego zmniejszania o 1) podczas RCALL.


Działanie


(i)
(ii)		 PC ← PC + k + 1 Mikrokontrolery z 16-bitowym PC, maksymalnie 128KB pamięci programu
PC ← PC + k + 1 Mikrokontrolery z 22-bitowym PC, maksymalnie 8MB pamięci programu


Składnia



Argumenty



Licznik rozkazów



Wskaźnik stosu
(i)

(ii)
 RCALL k

RCALL k
   -2K ≤ k < 2K

-2K ≤ k < 2K
   PC ← PC + k + 1

PC ← PC + k + 1
   STACK ← PC + 1
SP ← SP - 2 (2 bajty, 16 bitów)
STACK ← PC + 1
SP ← SP - 3 (3 bajty, 22 bity)

16-bitowy kod instrukcji

1101

kkkk

kkkk

kkkk

Zmiany znaczników w rejestrze stanu (SREG)

   I     T     H     S     V     N     Z     C
– – – – – – – –

Przykładowy kod:

         rcall routine ; Wywołaj podprogram
         ...
routine: push r14      ; Zachowaj r14 na stosie
         ...
         pop r14       ; Przywróć r14
         ret           ; Powróć z podprogramu

Liczba słów: 1 (2 bajty)

Cykle:

3 Mikrokontrolery z 16-bitowymi PC
4 Mikrokontrolery z 22-bitowymi PC


do podrozdziału  do strony

RET – Return from Subroutine – Powrót z podprogramu

Opis

Powraca z podprogramu. Adres powrotu jest pobierany ze stosu. Wskaźnik stosu używa schematu preinkrementacji (wcześniejszego zwiększenia o 1) podczas RET.


Działanie


(i)
(ii)		 PC(15:0) ← STACK Mikrokontrolery z 16-bitowymi PC, 128KB pamięci programu maksimum
PC(21:0) ← STACK Mikrokontrolery z 22-bitowymi PC, 8MB pamięci programu maksimum


Składnia



Argumenty



Licznik rozkazów



Wskaźnik stosu
(i)
(ii)		 RET
RET		   brak
brak		   Zobacz na działanie
Zobacz na działanie		   SP ← SP + 2 (2 bajty, 16 bitów)
SP ← SP + 3 (3 bajty, 22 bity)

16-bitowy kod instrukcji

1001

0101

0000

1000

Zmiany znaczników w rejestrze stanu (SREG)

   I     T     H     S     V     N     Z     C
– – – – – – – –

Przykładowy kod:

         call routine ; Wywołaj podprogram
         ...
routine: push r14     ; Zachowaj r14 na stosie
         ...
         pop r14      ; Przywróć r14
         ret          ; Powróć z podprogramu

Liczba słów: 1 (2 bajty)

Cykle:

4 Mikrokontrolery z 16-bitowymi PC
5 Mikrokontrolery z 22-bitowymi PC


do podrozdziału  do strony

RETI – Return from Interrupt – Powrót z przerwania

Opis

Powraca z przerwania. Adres powrotny zostaje pobrany ze stosu, a znacznik przerwań globalnych jest ustawiany.

Zwróć uwagę, iż rejestr stanu nie zostaje automatycznie zachowany przy wejściu do procedury obsługi przerwania, a również nie jest on odtwarzany przy powrocie z tej procedury. Musi to być wykonywane przez program aplikacji. Wskaźnik stosu używa schematu preinkrementacji (wcześniejszego zwiększenia o 1) podczas RETI.



Działanie


(i)
(ii)		 PC(15:0) ← STACK Mikrokontrolery z 16-bitowymi PC, 128KB pamięci programu maksimum
PC(21:0) ← STACK Mikrokontrolery z 22-bitowymi PC, 8MB pamięci programu maksimum


Składnia



Argumenty



Licznik rozkazów



Wskaźnik stosu
(i)
(ii)		 RETI
RETI		   brak
brak		   Zobacz na działanie
Zobacz na działanie		   SP ← SP + 2 (2 bajty, 16 bitów)
SP ← SP + 3 (3 bajty, 22 bity)

16-bitowy kod instrukcji

1001

0101

0001

1000

Zmiany znaczników w rejestrze stanu (SREG)

   I     T     H     S     V     N     Z     C
1 – – – – – – –
I: 1
Ustawiany

Przykładowy kod:

        ...
extint: push r0 ; Zachowaj r0 na stosie
        ...
        pop r0  ; Odtwórz r0
        reti    ; Wróć i uaktywnij przerwania

Liczba słów: 1 (2 bajty)

Cykle:

4 Mikrokontrolery z 16-bitowymi PC
5 Mikrokontrolery z 22-bitowymi PC


do podrozdziału  do strony

RJMP – Relative Jump – Skok względny

Opis

Skok względny pod adres pomiędzy PC - 2K +1 a PC + 2K (słów). W języku asemblera zamiast adresów względnych stosowane są etykiety. Dla mikrokontrolerów AVR z pamięcią programu nie przekraczającą 4K słów (8KB) instrukcja ta może zaadresować cały obszar pamięci z każdego jej punktu.

Działanie


PC ← PC + k + 1

Składnia



Argumenty



Licznik rozkazów



Wskaźnik stosu
RJMP k   -2K ≤ k < 2K   PC ← PC + k + 1   nie zmieniany

16-bitowy kod instrukcji

1100

kkkk

kkkk

kkkk

Zmiany znaczników w rejestrze stanu (SREG)

   I     T     H     S     V     N     Z     C
– – – – – – – –

Przykładowy kod:

       cpi r16,0x42 ; Porównaj r16 z 0x42
       brne error  ; Skocz, jeśli r16 <> 0x42
       rjmp ok     ; Skok bezwarunkowy
error: add r16,r17 ; Dodaj r17 do r16
       inc r16     ; Zwiększ o 1 r16
ok:    nop         ; Miejsce docelowe dla for rjmp (nic nie rób)

Liczba słów: 1 (2 bajty)

Cykle: 2


do podrozdziału  do strony

ROL – Rotate Left trough Carry – Obrót w lewo poprzez przeniesienie

Opis

Przesuwa wszystkie bity w Rd o jedną pozycję w lewo. Znacznik C jest przesuwany do bitu 0 w Rd. Bit 7 jest przesuwany do znacznika przeniesienia C. Ta operacja połączona z LSL umożliwia mnożenie przez 2 wielobajtowych wartości ze znakiem i bez znaku.

Działanie


obrazek

Składnia



Argumenty



Licznik rozkazów
ROL Rd   0 ≤ d ≤ 31   PC ← PC + k + 1

16-bitowy kod instrukcji

0001

11dd

dddd

dddd

(Zobacz na ADC Rd,Rd)

Zmiany znaczników w rejestrze stanu (SREG)

   I     T     H     S     V     N     Z     C
– – X X X X X X
H: Rd3
S: N obrazek V
Dla testów liczb ze znakiem w kodzie U2
V: N obrazek C
(Dla N i C po wykonaniu przesunięcia)
N: R7
Ustawiany, jeśli najstarszy bit wyniku jest ustawiony; w przeciwnym razie zerowany
Z: R7•R6•R5•R4•R3•R2•R1•R0
Ustawiany, jeśli wynik wynosi 0x00; w przeciwnym razie zerowany
C: Rd7
Ustawiany, jeśli przed przesunięciem najstarszy bit Rd był ustawiony; w przeciwnym razie zerowany

Wynik R (ang. Result) po operacji jest równy Rd.

Przykładowy kod:

        lsl r18     ; Pomnóż r19:r18 przez dwa
        rol r19     ; r19:r18 jest liczbą całkowitą ze znakiem lub bez znaku
        brcs oneenc ; Skocz, jeśli ustawione przeniesienie
        ...
oneenc: nop         ; Miejsce docelowe skoku (nic nie rób)

Liczba słów: 1 (2 bajty)

Cykle: 1


do podrozdziału  do strony

ROR – Rotate Right through Carry – Obrót w prawo poprzez przeniesienie

Opis

Przesuwa wszystkie bity w Rd o jedną pozycję w prawo. Znacznik C jest przesuwany do bitu 7 w Rd. Bit 0 jest przesuwany do znacznika C. Ta operacja w połączeniu z ASR pozwala dzielić wielobajtowe liczby ze znakiem przez 2. W połączeniu z LSR pozwala dzielić przez 2 wielobajtowe liczby bez znaku. Znacznik przeniesienia może zostać wykorzystany do zaokrąglania wyniku.

Działanie


obrazek

Składnia



Argumenty



Licznik rozkazów
ROR Rd   0 ≤ d ≤ 31   PC ← PC + k + 1

16-bitowy kod instrukcji

1001

010d

dddd

0111

Zmiany znaczników w rejestrze stanu (SREG)

   I     T     H     S     V     N     Z     C
– – – X X X X X
S: N obrazek V
Dla testów liczb ze znakiem w kodzie U2
V: N obrazek C
(Dla N i C po wykonaniu przesunięcia)
N: R7
Ustawiany, jeśli najstarszy bit wyniku jest ustawiony; w przeciwnym razie zerowany
Z: R7•R6•R5•R4•R3•R2•R1•R0
Ustawiany, jeśli wynik wynosi 0x00; w przeciwnym razie zerowany
C: Rd0
Ustawiany, jeśli przed przesunięciem najmłodszy bit Rd był ustawiony; w przeciwnym razie zerowany

Wynik R (ang. Result) po operacji jest równy Rd.

Przykładowy kod:

          lsr r19       ; Podziel r19:r18 przez dwa
          ror r18       ; r19:r18 jest dwubajtową liczbą całkowitą bez znaku
          brcc zeroenc1 ; Skocz, jeśli przeniesienie wyzerowane
          asr r17       ; Podziel r17:r16 przez dwa
          ror r16       ; r17:r16 jest dwubajtową liczbą całkowitą ze znakiem
          brcc zeroenc2 ; Skocz, jeśli przeniesienie wyzerowane
          ...
zeroenc1: nop           ; Miejsce docelowe skoku (nic nie rób)
          ...
zeroenc2: nop           ; Miejsce docelowe skoku (nic nie rób)
          ...

Liczba słów: 1 (2 bajty)

Cykle: 1


do podrozdziału  do strony
Zespół Przedmiotowy
Chemii-Fizyki-Informatyki
w I Liceum Ogólnokształcącym
im. Kazimierza Brodzińskiego
w Tarnowie
ul. Piłsudskiego 4
©2025 mgr Jerzy Wałaszek

Materiały tylko do użytku dydaktycznego. Ich kopiowanie i powielanie jest dozwolone pod warunkiem podania źródła oraz niepobierania za to pieniędzy.
Pytania proszę przesyłać na adres email: i-lo@eduinf.waw.pl
Serwis wykorzystuje pliki cookies. Jeśli nie chcesz ich otrzymywać, zablokuj je w swojej przeglądarce.

Informacje dodatkowe.
