Dane zebrane w tym rozdziale zostały oparte głównie na symulacjach i cechach podobnych mikrokontrolerów produkowanych takimi samymi metodami. Stąd dane te należy traktować jedynie jako wskazówki zachowania się układu.
Poniższe wykresy ukazują typowe zachowanie się mikrokontrolera. Danych tych nie testowano podczas produkcji. Wszystkie pomiary poboru prądu dokonano przy wszystkich końcówkach we/wy skonfigurowanych jako wejścia z włączonymi wewnętrznymi opornikami podciągającymi. Jako źródło zegarowe użyto generatora sinusoidalnego z wyjściem typu rail-to-rail.
Pobór prądu w trybie wyłączenia zasilania (ang. Power-down mode) jest niezależny od wyboru zegara. Pobór prądu jest funkcją kilku czynników takich jak: napięcie robocze, częstotliwość pracy, obciążenie końcówek we/wy, częstotliwość przełączania końcówek we/wy. wykonywany kod oraz temperatura otoczenia. Dominującymi czynnikami są napięcie pracy i częstotliwość pracy.
Prąd pobierany z końcówek obciążonych pojemnościowo można oszacować (dla jednej końcówki) jako:
 gdzie: CL = obciążająca pojemność VCC = napięcie robocze f = średnia częstotliwość przełączania końcówki we/wy |
Pomiary charakterystyk są wykonywane przy częstotliwościach wyższych niż ograniczenia testowe. Nie gwarantuje się poprawnej pracy mikrokontrolera przy przekroczeniu maksymalnych częstotliwości pracy określanych przez kod zamówienia.
Różnica poboru prądu w trybie wyłączenia z działającym licznikiem czasu i z wyłączonym licznikiem czasu odzwierciedla pobór prądu przez moduł licznika zegarowego.

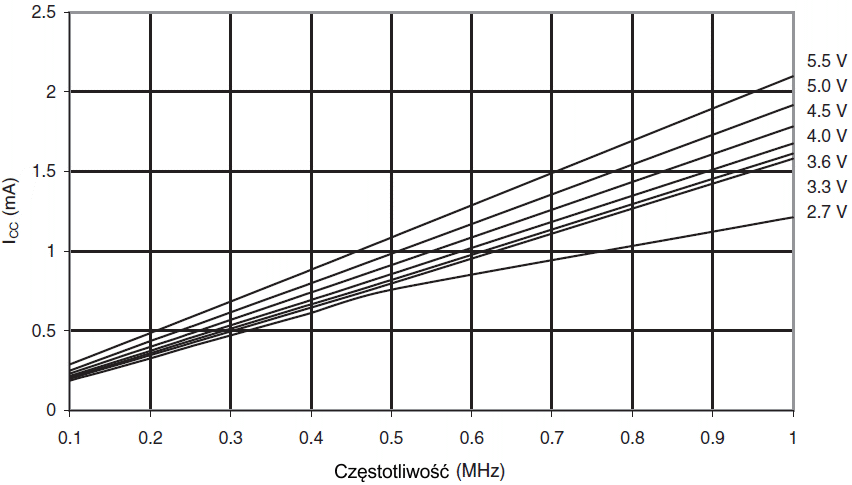

Rys.1 Prąd
zasilania w trybie czynnym w funkcji częstotliwości (0,1MHz -
1,0MHz)

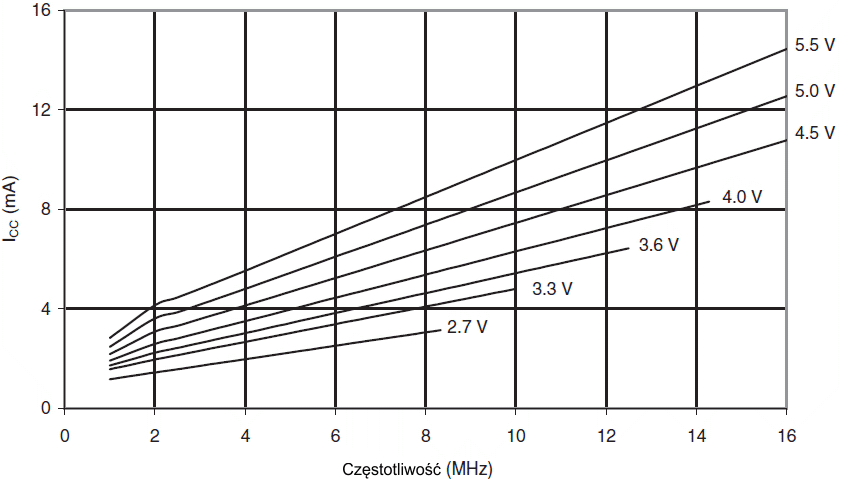

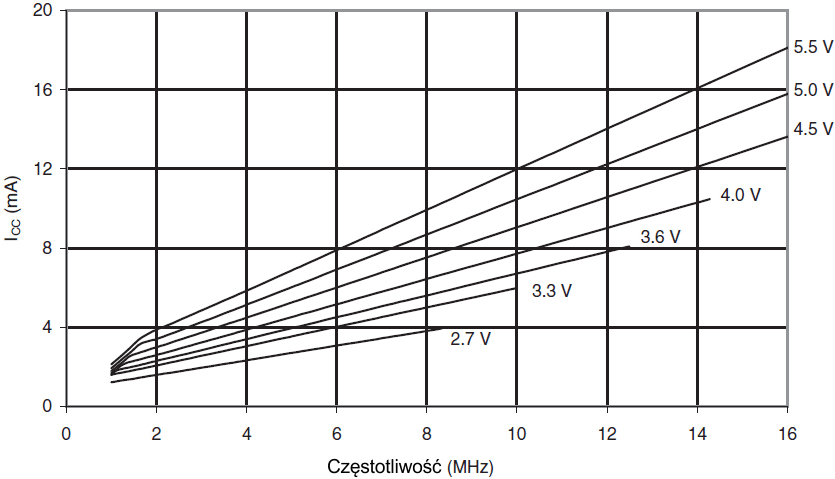

Rys.2 Prąd
zasilania w trybie czynnym w funkcji częstotliwości (1MHz -
16MHz)
Rys.3 Prąd
zasilania w trybie czynnym w funkcji VCC
(wewnętrzny oscylator RC, 1MHz)
Rys.4 Prąd
zasilania w trybie czynnym w funkcji VCC
(wewnętrzny oscylator RC, 2MHz)

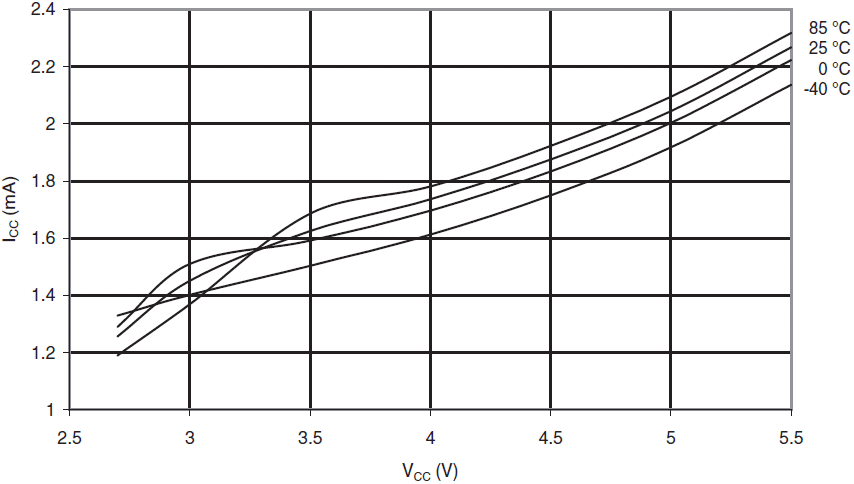

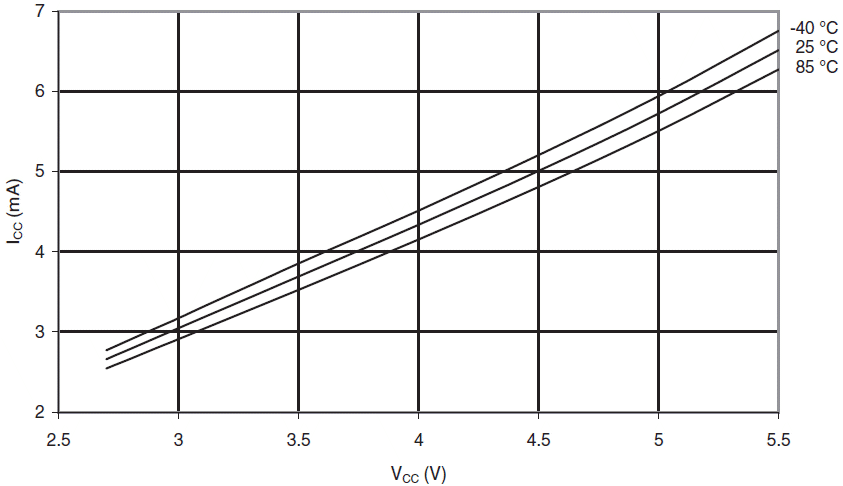

Rys.5 Prąd
zasilania w trybie czynnym w funkcji VCC
(wewnętrzny oscylator RC, 4MHz)

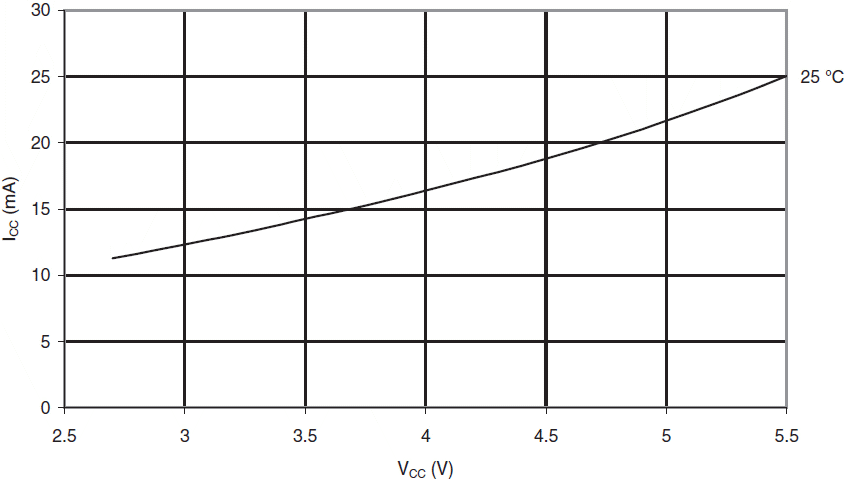

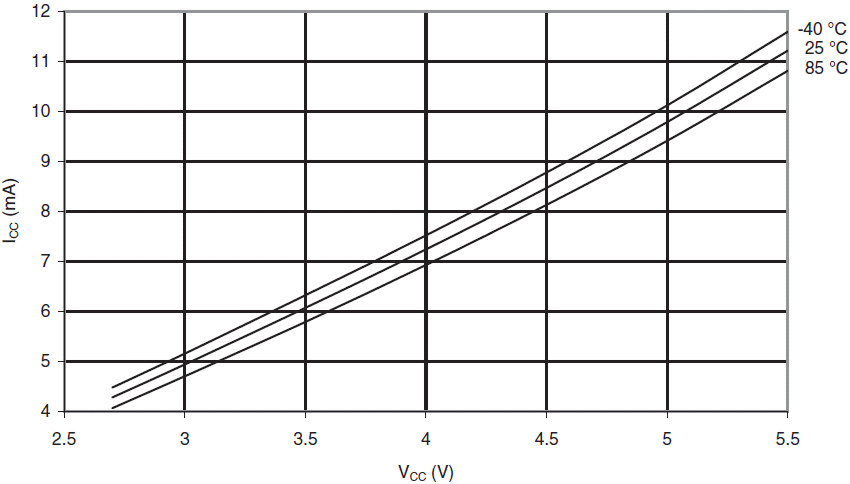

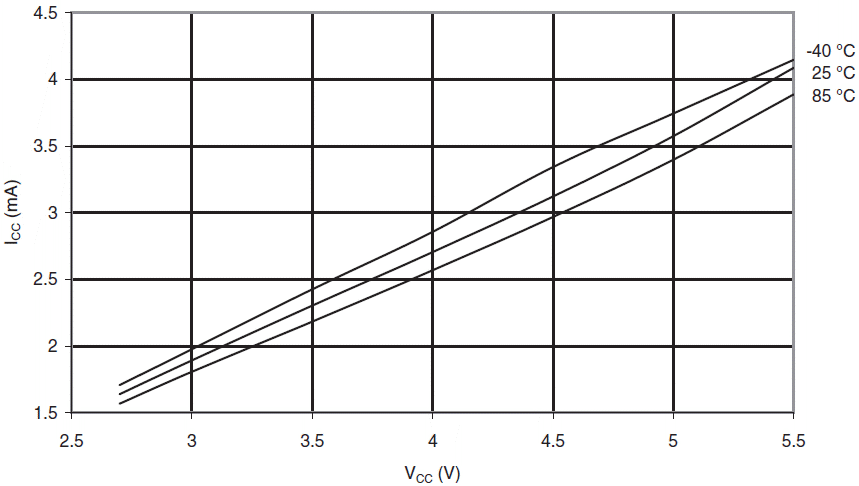

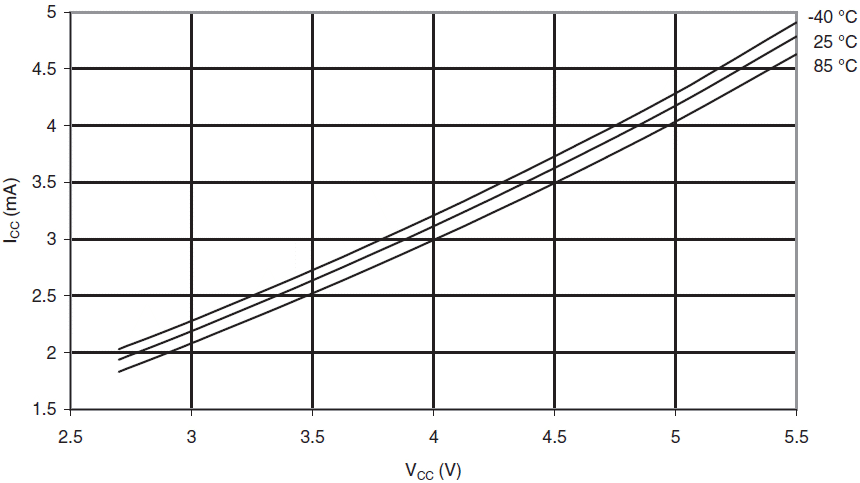

Rys.6 Prąd
zasilania w trybie czynnym w funkcji VCC
(wewnętrzny oscylator RC, 8MHz)

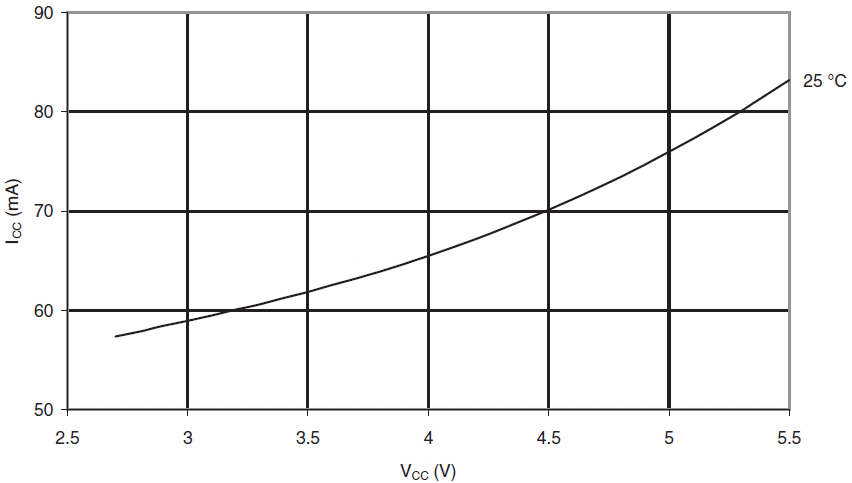

Rys.7 Prąd
zasilania w trybie czynnym w funkcji VCC
(zewnętrzny oscylator RC 32kHz)

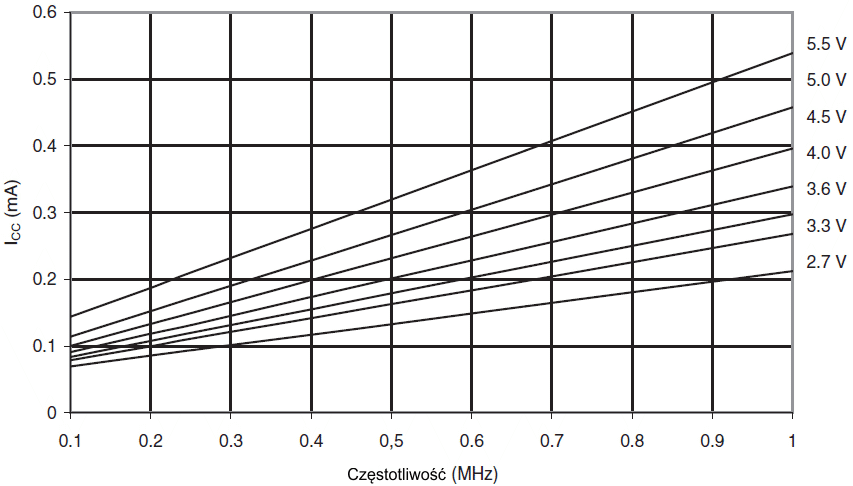

Rys.8 Prąd
zasilania w trybie bezczynnym w funkcji częstotliwości (0,1MHz
- 1,0MHz)

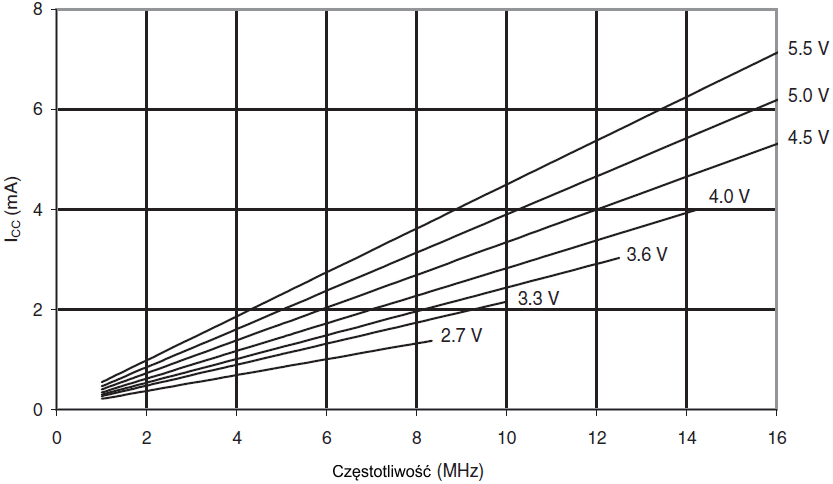

Rys.9 Prąd
zasilania w trybie bezczynnym w funkcji częstotliwości (1MHz -
16MHz)

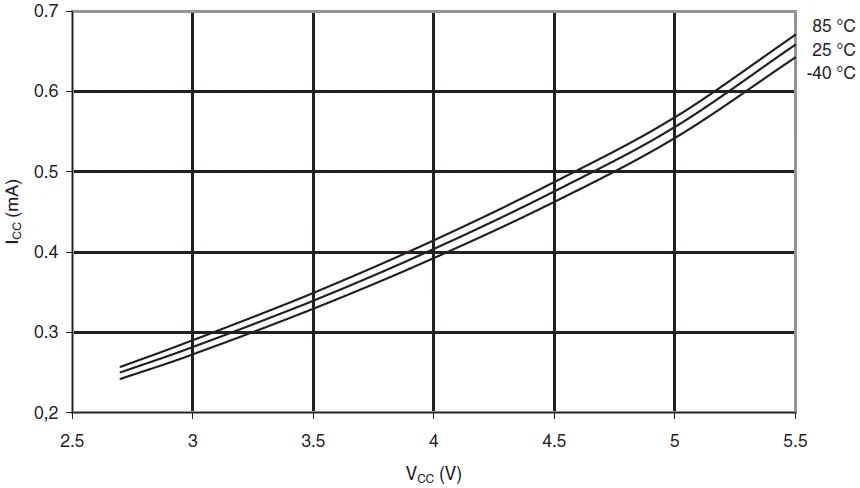

Rys.10
Prąd zasilania w trybie bezczynnym w funkcji VCC
(wewnętrzny oscylator RC, 1MHz)
Rys.11
Prąd zasilania w trybie bezczynnym w funkcji VCC
(wewnętrzny oscylator RC, 2MHz)

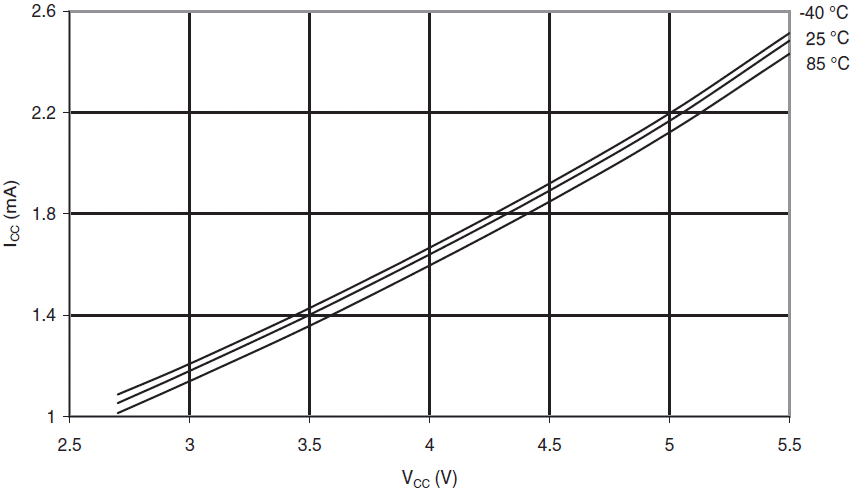

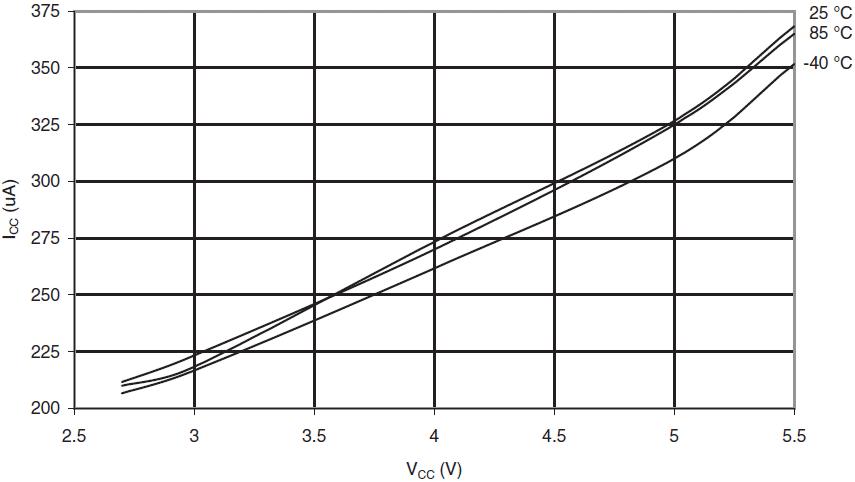

Rys.12
Prąd zasilania w trybie bezczynnym w funkcji VCC
(wewnętrzny oscylator RC, 4MHz)
Rys.13
Prąd zasilania w trybie bezczynnym w funkcji VCC
(wewnętrzny oscylator RC, 8MHz)
Rys.14
Prąd zasilania w trybie bezczynnym w funkcji VCC
(zewnętrzny oscylator RC 32kHz)
Rys.15
Prąd zasilania w trybie wyłączenia w funkcji VCC
(licznik zegarowy wyłączony)

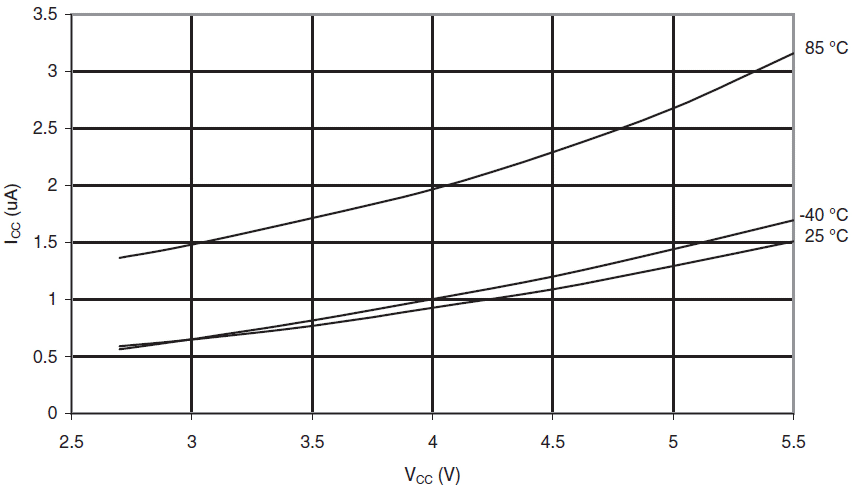

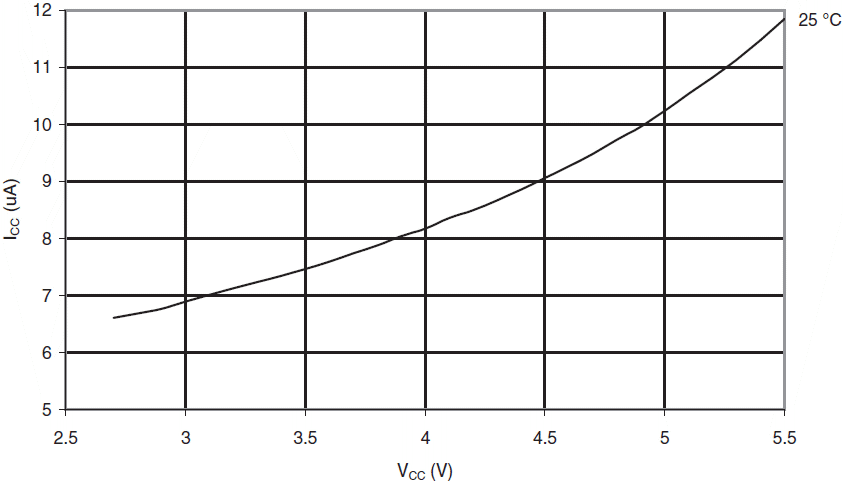

Rys.16
Prąd zasilania w trybie wyłączenia w funkcji VCC
(licznik zegarowy włączony)

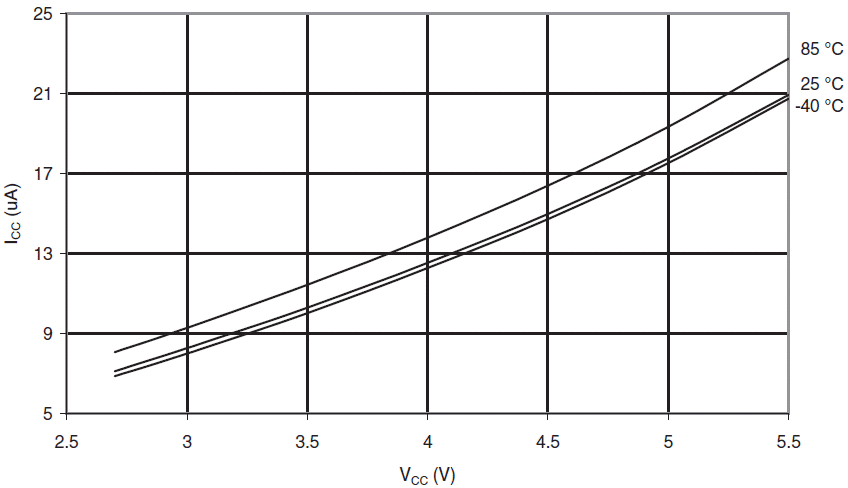

Rys.17
Prąd zasilania w trybie oszczędzania energii w funkcji VCC
(licznik zegarowy wyłączony)

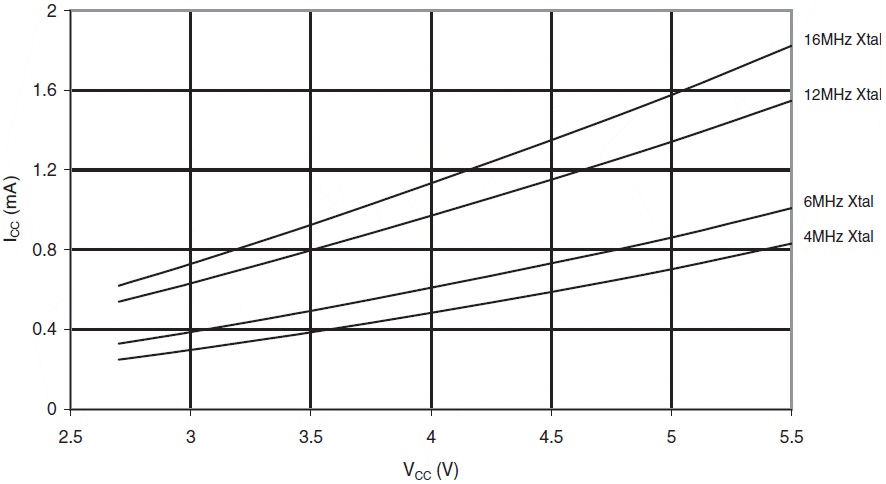

Rys.18
Prąd zasilania w trybie gotowości w funkcji VCC

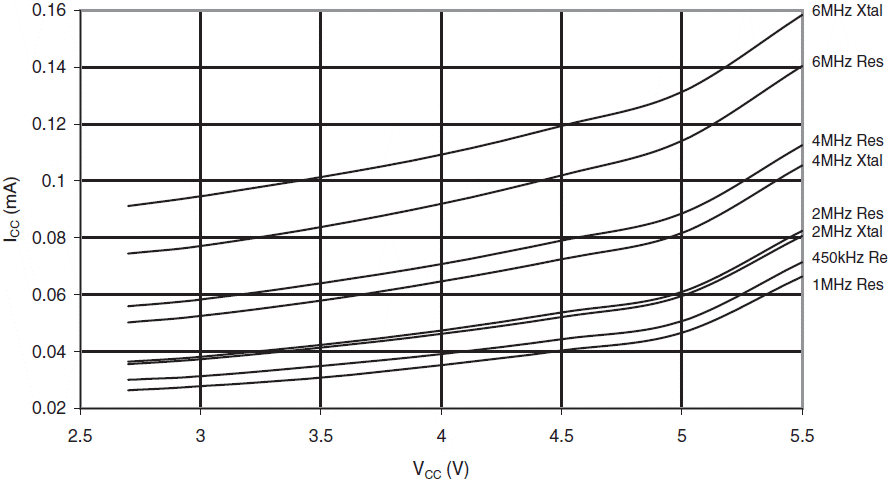

Rys.19
Prąd zasilania w trybie gotowości w funkcji VCC
(zaprogramowane CKOPT)

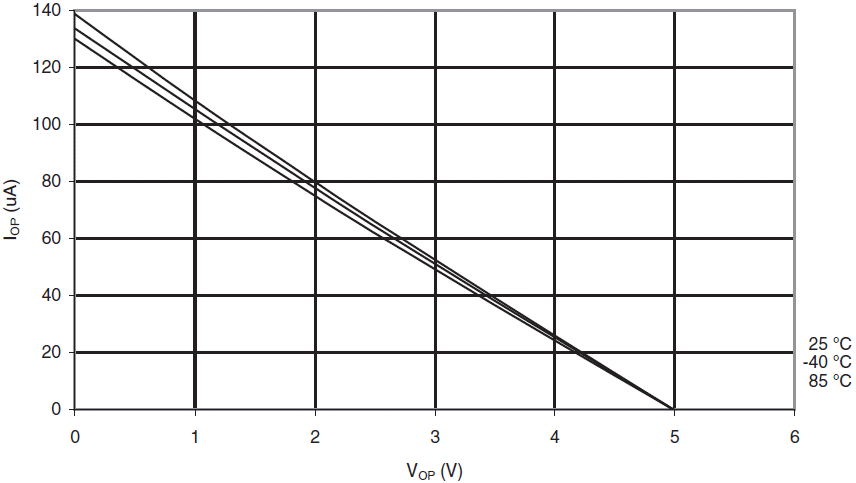

Rys.20
Prąd opornika podciągającego końcówki we/wy w funkcji napięcia wejściowego
(VCC = 5V)
Rys.21
Prąd opornika podciągającego końcówki we/wy w funkcji napięcia wejściowego
(VCC = 2,7V)
Rys.22
Prąd opornika podciągającego końcówki
RESET w funkcji napięcia wejściowego
(VCC = 5V)
Rys.23
Prąd opornika podciągającego końcówki
RESET w funkcji napięcia wejściowego
(VCC = 2,7V)
Rys.24
Prąd opornika podciągającego końcówki PEN w funkcji napięcia wejściowego
(VCC = 5V)
Rys.25
Prąd opornika podciągającego końcówki PEN w funkcji napięcia wejściowego
(VCC = 2,7V)

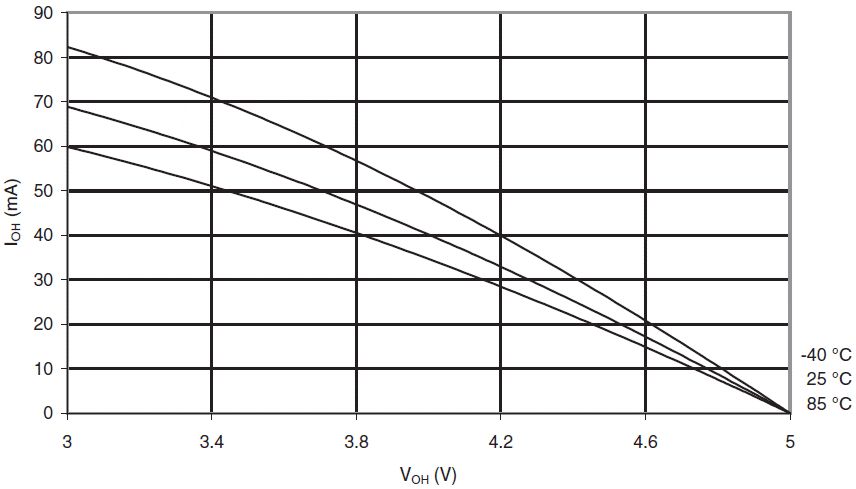

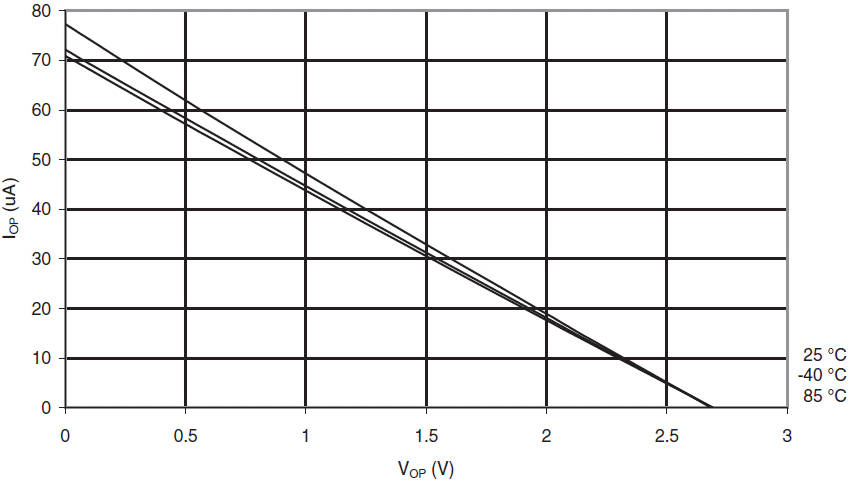

Rys.26
Prąd wypływający końcówki we/wy w funkcji napięcia wyjściowego
(VCC = 5V)

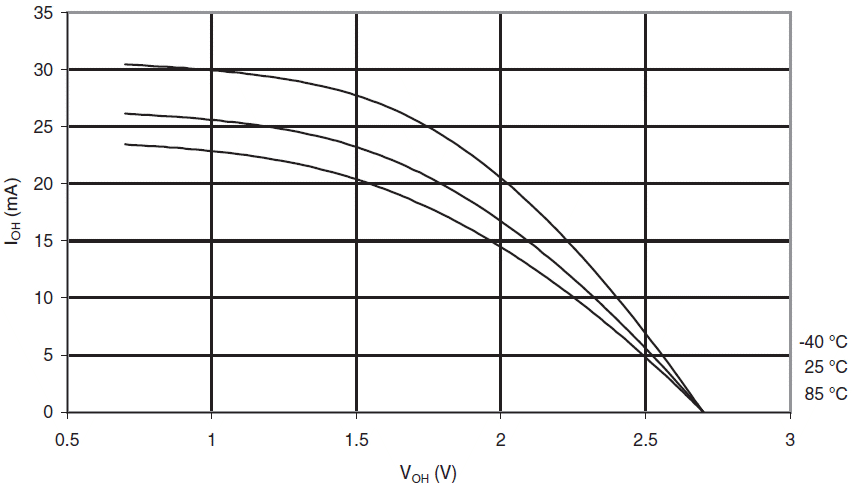

Rys.27
Prąd wypływający końcówki we/wy w funkcji napięcia wyjściowego
(VCC = 2,7V)

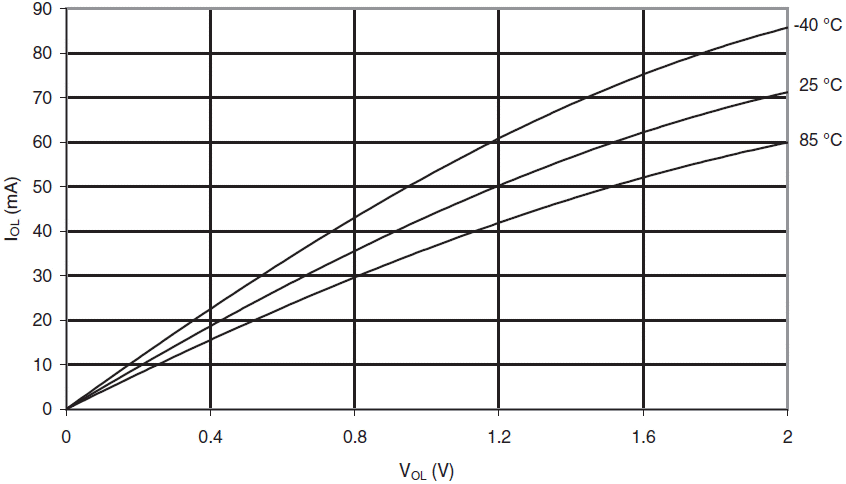

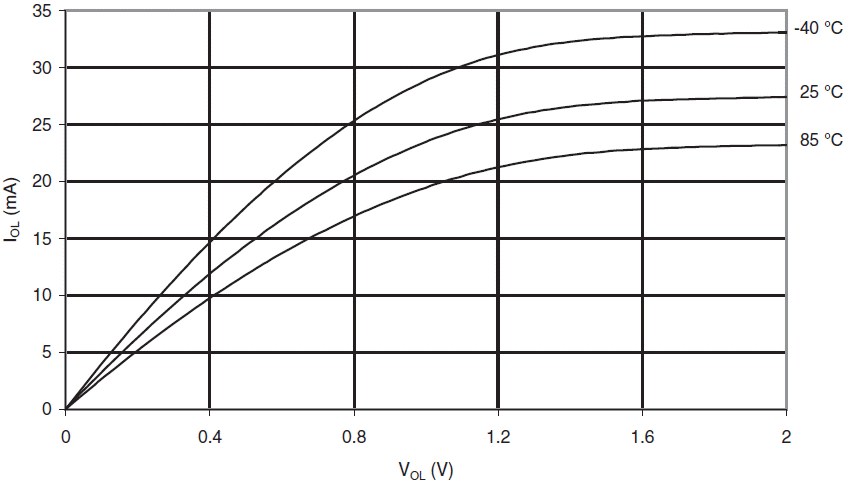

Rys.28
Prąd wpływający końcówki we/wy w funkcji napięcia wyjściowego
(VCC = 5V)
Rys.29
Prąd wpływający końcówki we/wy w funkcji napięcia wyjściowego
(VCC = 2,7V)

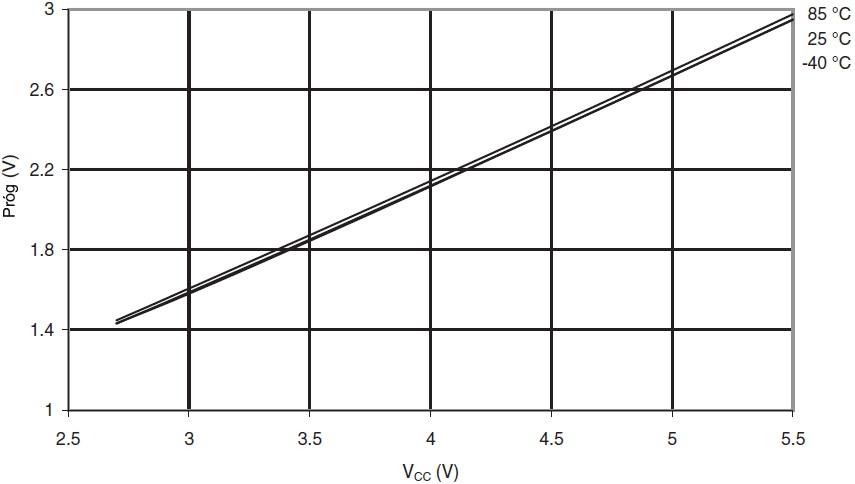

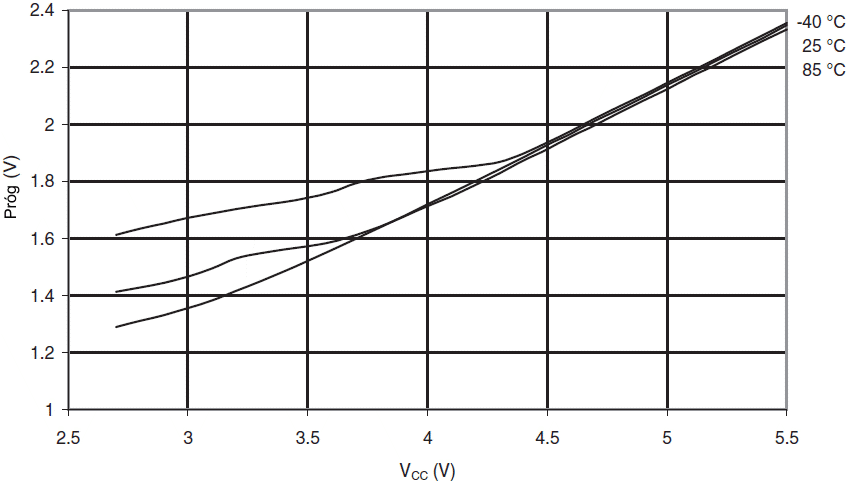

Rys.30
Napięcie progowe końcówki wejściowej we/wy w funkcji napięcia zasilającego VCC
(VIH, końcówka we/wy odczytywana jako "1")

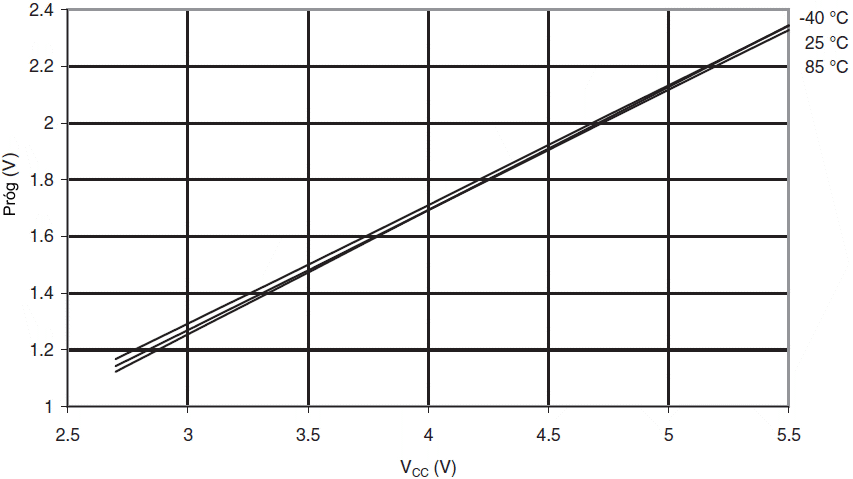

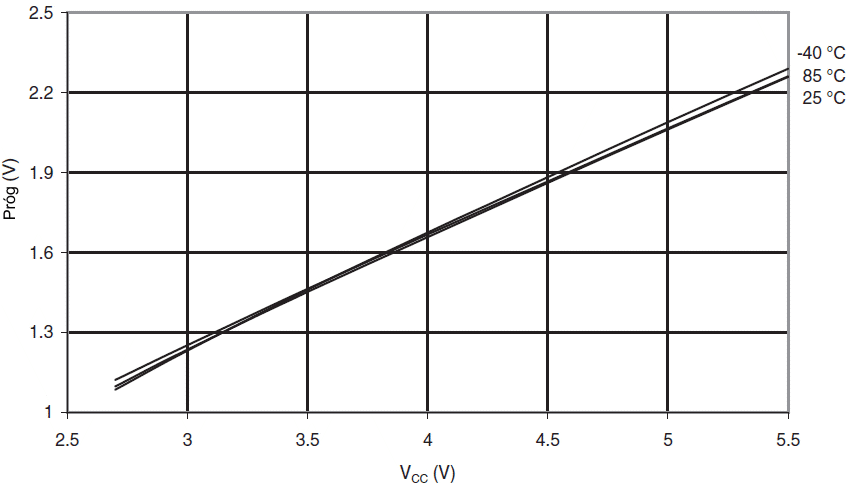

Rys.31
Napięcie progowe końcówki wejściowej we/wy w funkcji napięcia zasilającego VCC
(VIL, końcówka we/wy odczytywana jako "0")

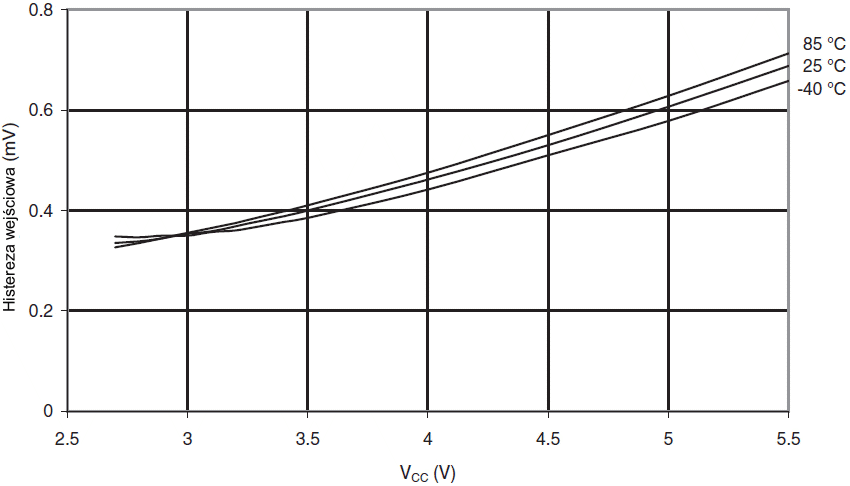

Rys.32
Histereza wejściowa końcówki we/wy w funkcji napięcia zasilającego VCC
Rys.33
Wejściowe napięcie progowe resetu w funkcji napięcia zasilającego VCC
(VIH, końcówka resetu odczytywana jako "1")
Rys.34
Wejściowe napięcie progowe resetu w funkcji napięcia zasilającego VCC
(VIL, końcówka resetu odczytywana jako "0")

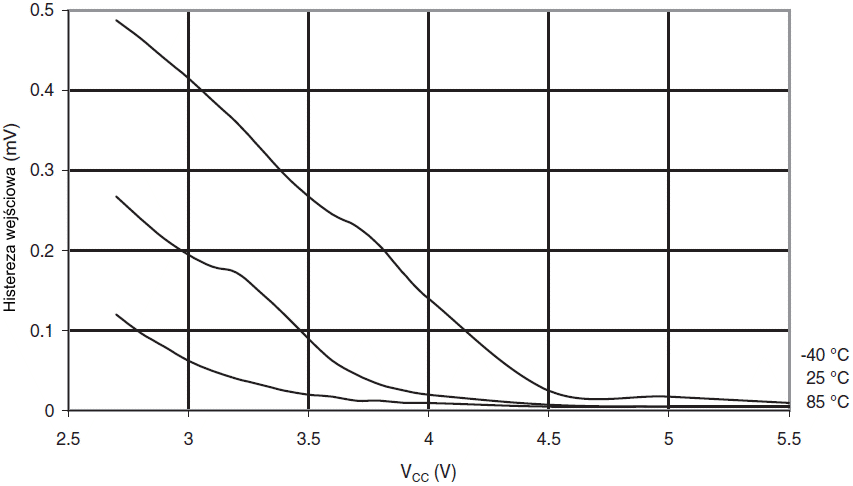

Rys.35
Wejściowa histereza końcówki resetu w funkcji napięcia zasilającego VCC

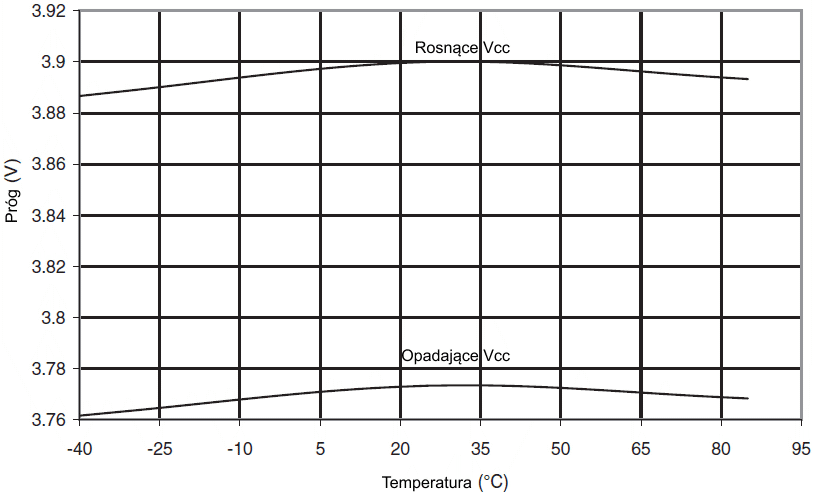

Rys.36 Progi BOD w funkcji temperatury
(poziom BODLEVEL wynosi 4,0 V)

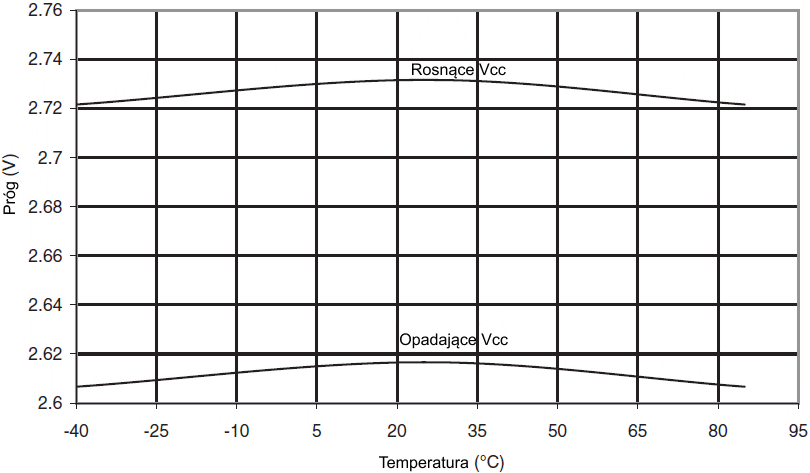

Rys.37
Progi BOD w funkcji temperatury (poziom BODLEVEL wynosi 2,7 V)

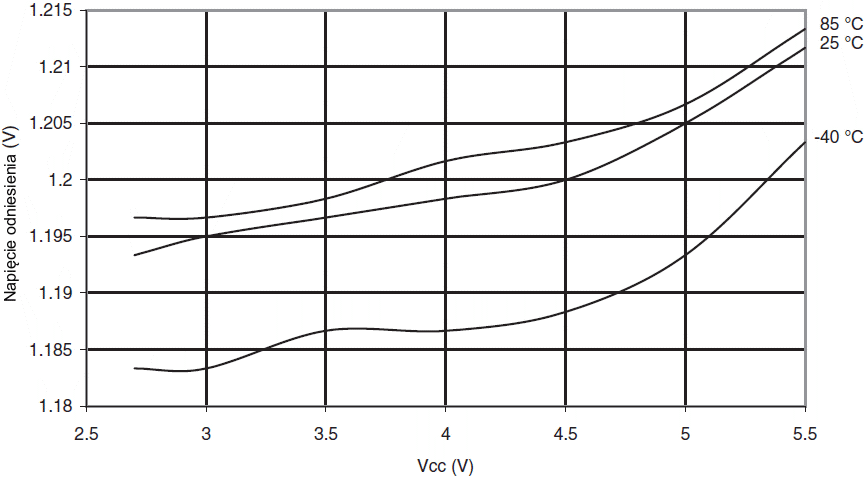

Rys.38
Wewnętrzne napięcie odniesienia w funkcji VCC
Rys.39
Napięcie niezrównoważenia komparatora analogowego w funkcji analogowego napięcia
zasilania (VCC = 5 V)
Rys.40
Napięcie niezrównoważenia komparatora analogowego w funkcji analogowego napięcia
zasilania (VCC = 2,7 V)
Rys.41
Częstotliwość oscylatora licznika zegarowego w funkcji VCC

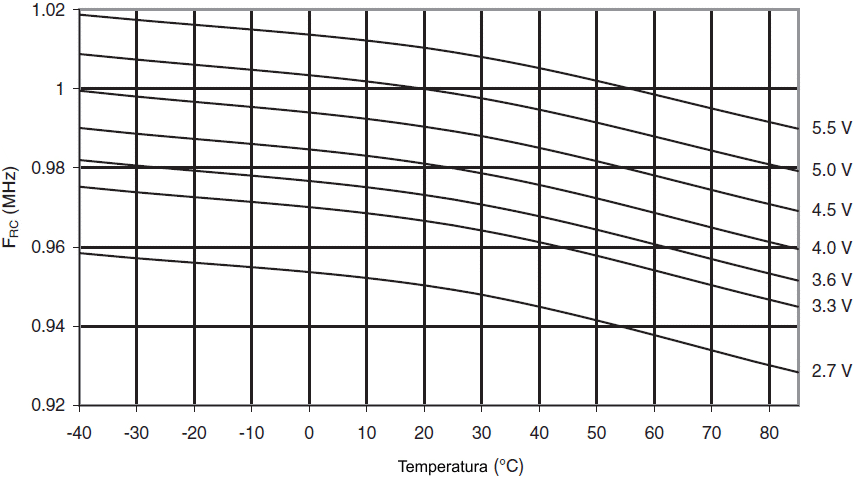

Rys.42
Częstotliwość kalibrowanego oscylatora RC 1MHz w funkcji temperatury

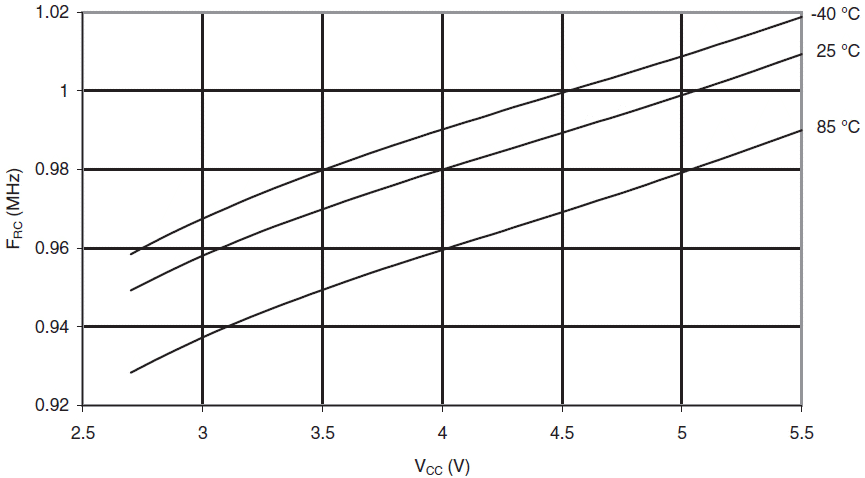

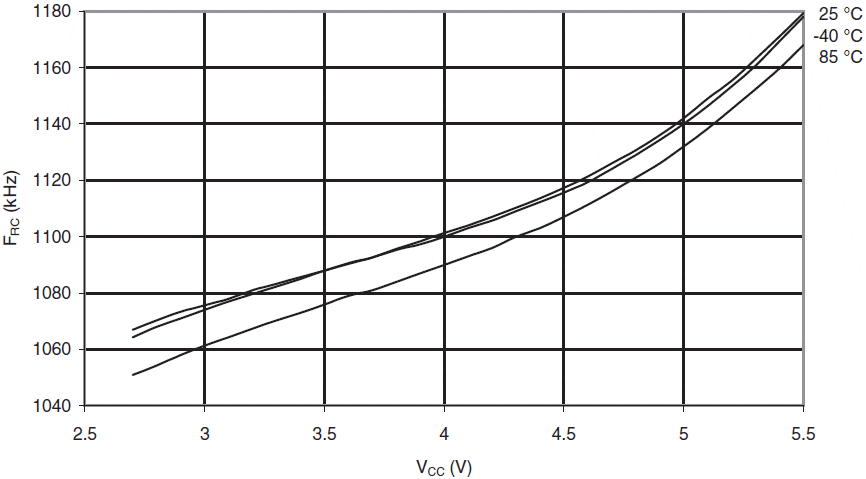

Rys.43
Częstotliwość kalibrowanego oscylatora RC 1MHz w funkcji VCC

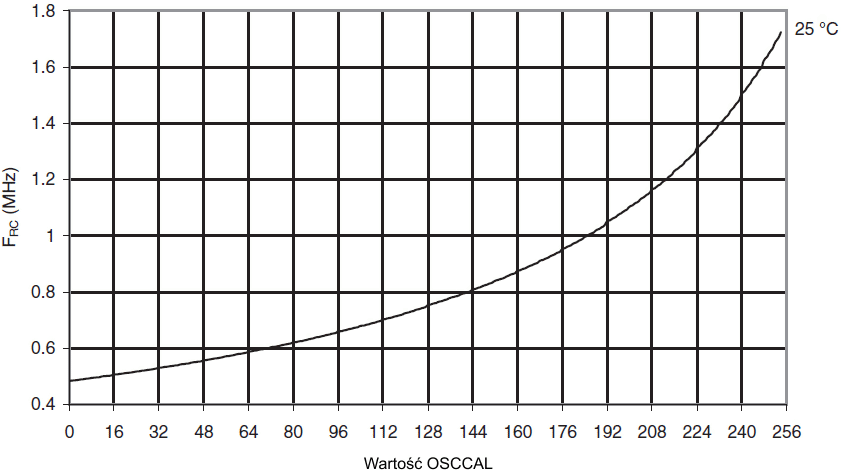

Rys.44
Częstotliwość kalibrowanego oscylatora RC 1MHz w funkcji wartości rejestru
OSCCAL

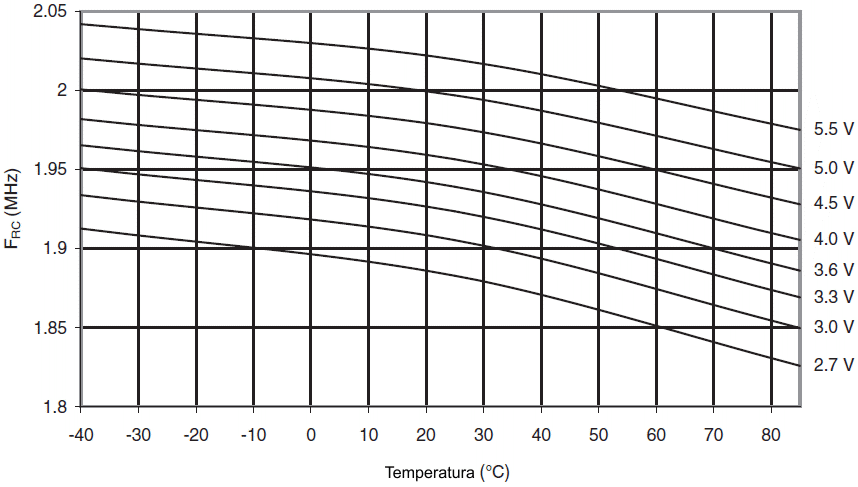

Rys.45
Częstotliwość kalibrowanego oscylatora RC 2MHz w funkcji temperatury

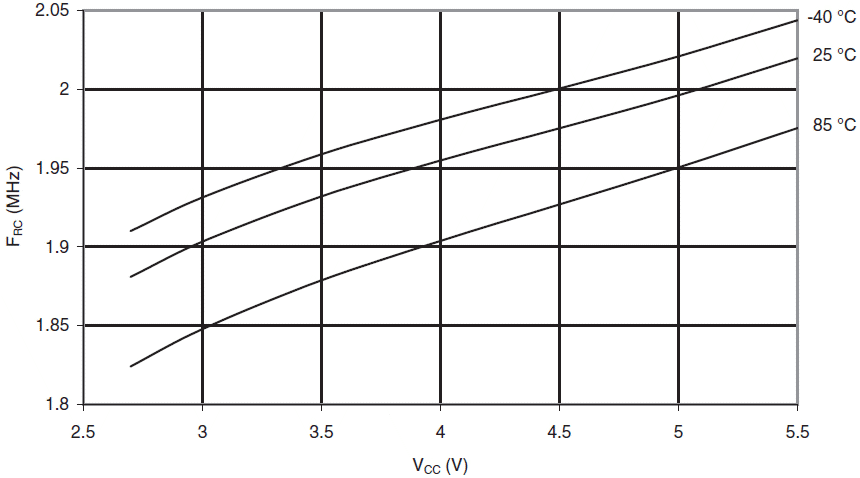

Rys.46
Częstotliwość kalibrowanego oscylatora RC 2MHz w funkcji VCC
Rys.47
Częstotliwość kalibrowanego oscylatora RC 2MHz w funkcji wartości rejestru
OSCCAL

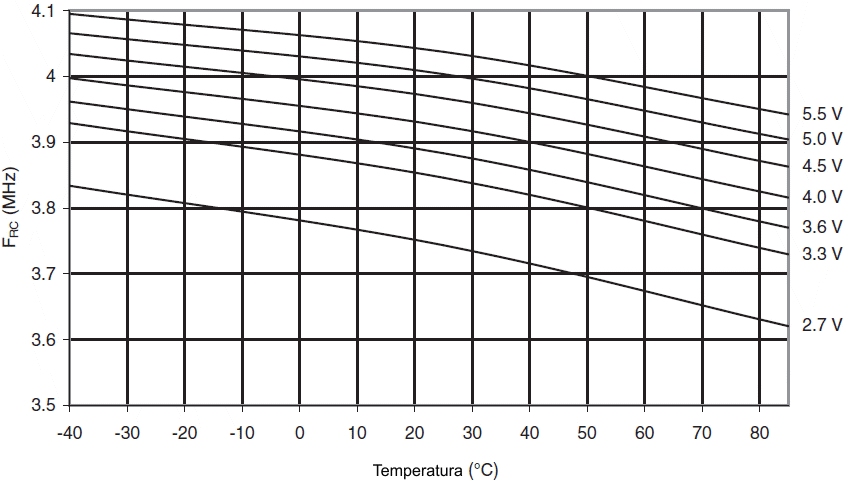

Rys.48
Częstotliwość kalibrowanego oscylatora RC 4MHz w funkcji temperatury

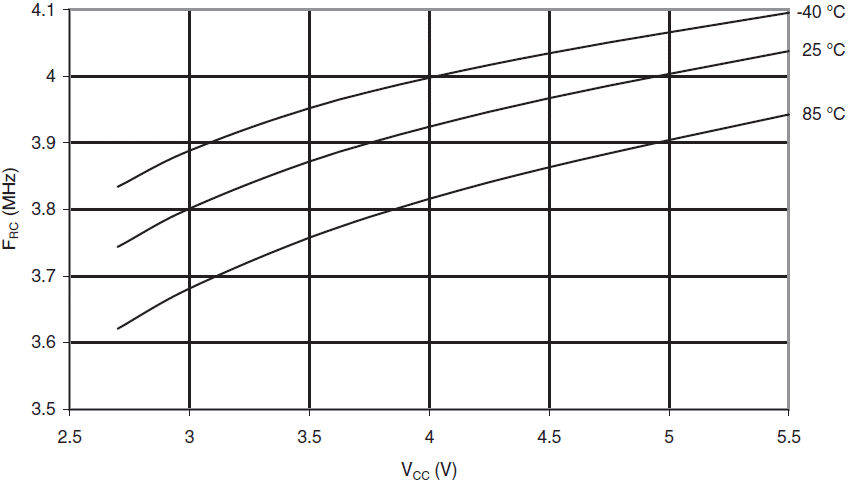

Rys.49
Częstotliwość kalibrowanego oscylatora RC 4MHz w funkcji VCC

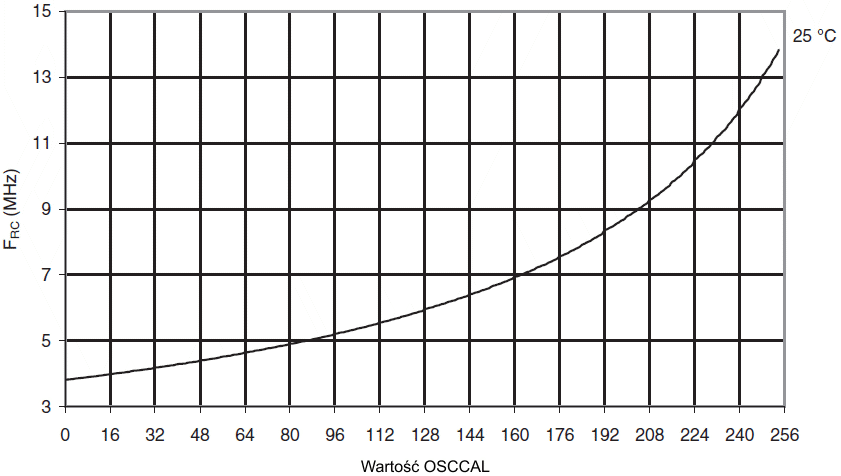

Rys.50
Częstotliwość kalibrowanego oscylatora RC 4MHz w funkcji wartości rejestru
OSCCAL

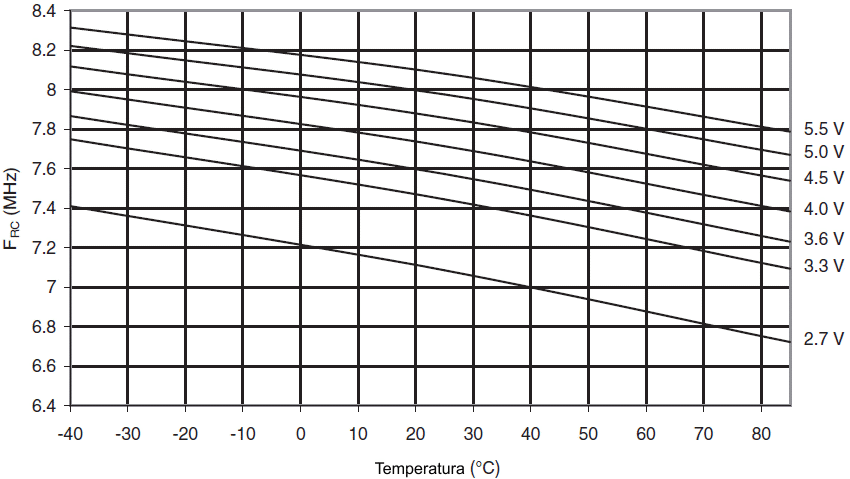

Rys.51
Częstotliwość kalibrowanego oscylatora RC 8MHz w funkcji temperatury

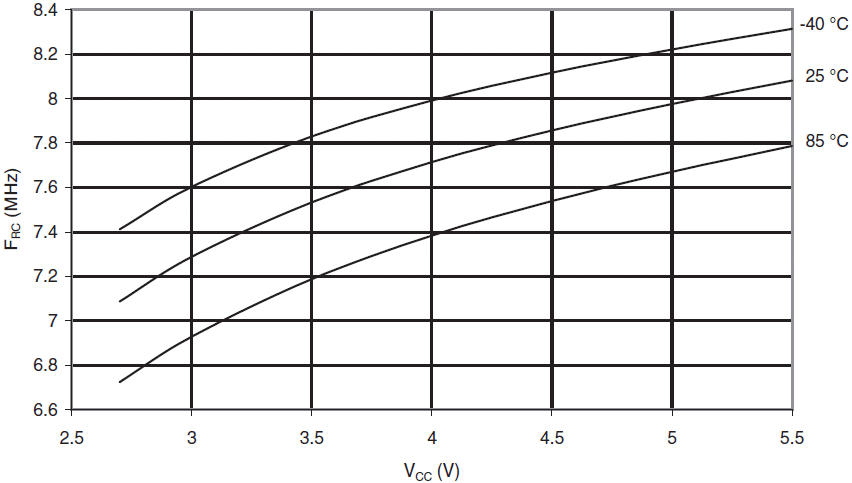

Rys.52
Częstotliwość kalibrowanego oscylatora RC 8MHz w funkcji VCC
Rys.53
Częstotliwość kalibrowanego oscylatora RC 8MHz w funkcji wartości rejestru
OSCCAL

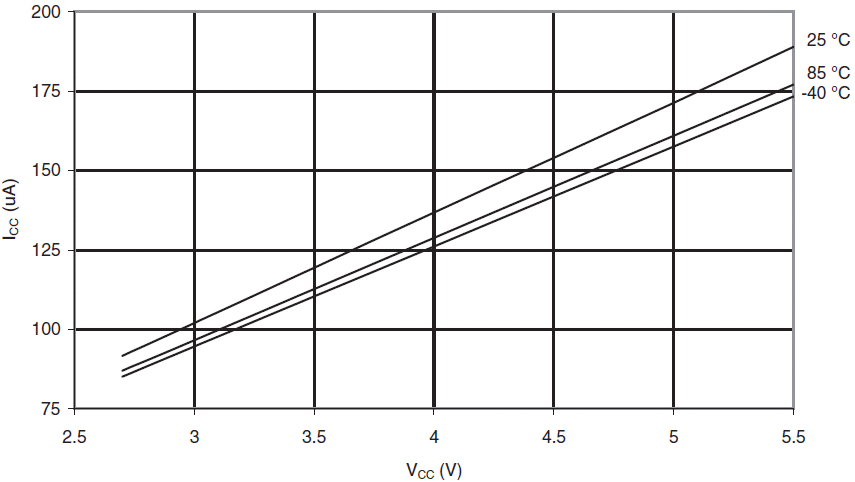

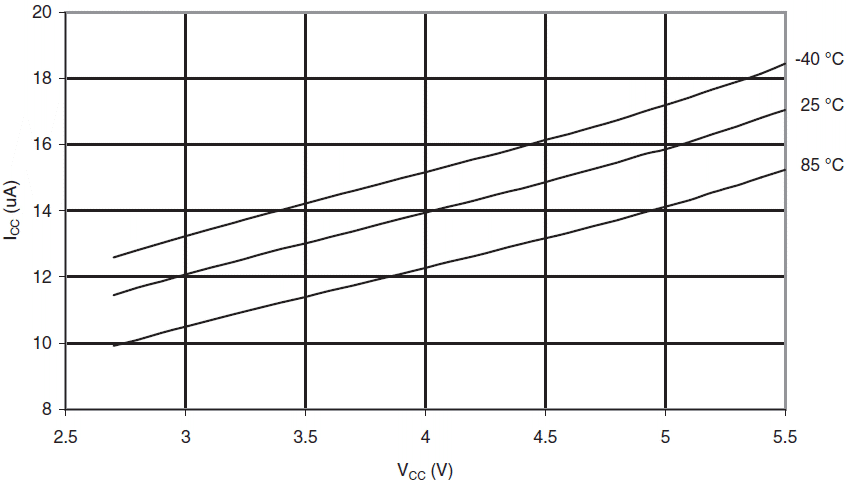

Rys.54
Prąd modułu BOD w funkcji VCC
Rys.55
Prąd przetwornika A/C w funkcji VCC (zegar
przetwornika A/C = 50 kHz)
Rys.56
Prąd zewnętrznego odniesienia AREF w funkcji VCC

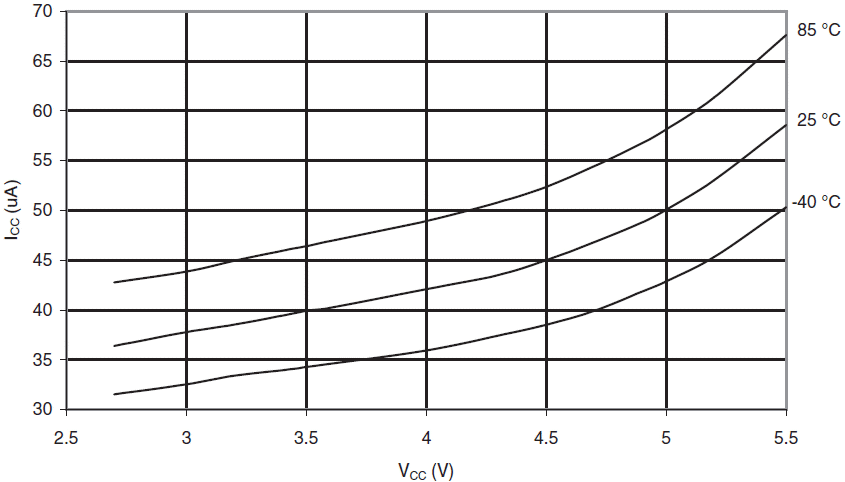

Rys.57
Prąd komparatora analogowego w funkcji VCC

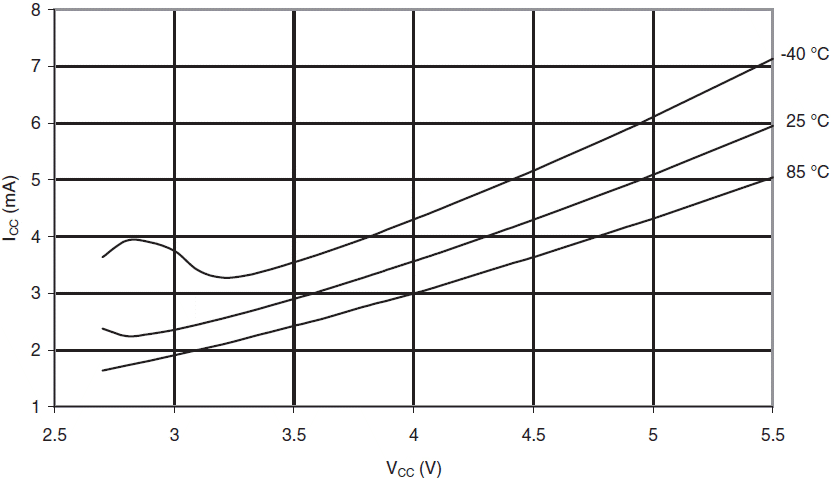

Rys.58
Prąd programowania w funkcji VCC
Rys.59

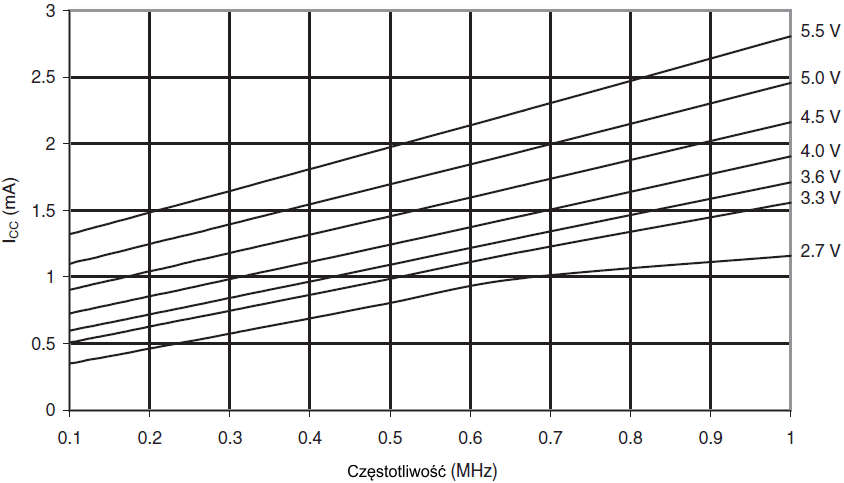

Prąd zasilania w czasie resetu w funkcji częstotliwości
(0,1MHz ... 1,0MHz, z wyłączeniem prądu opornika podciągającego resetu)
Rys.60
Prąd zasilania w czasie resetu w funkcji częstotliwości
(1MHz ... 26MHz, z wyłączeniem prądu opornika podciągającego resetu)

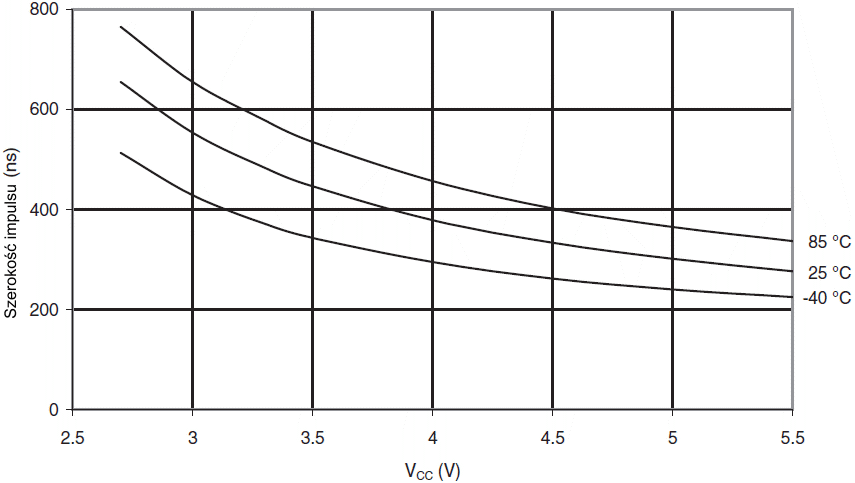

Rys.61
Minimalna szerokość impulsu reset w funkcji VCC
 |
