W latach 50-tych ubiegłego wieku informatyk Donald Shell zauważył, iż algorytm sortowania przez wstawianie pracuje bardzo efektywnie w przypadku gdy zbiór jest w dużym stopniu uporządkowany (sprawdź wyniki naszych badań czasów sortowania dla tego algorytmu). Z kolei algorytm ten pracuje nieefektywnie w zbiorach nieuporządkowanych, ponieważ elementy są przesuwane w każdym obiegu o jedną pozycję przy wstawianiu elementu wybranego na listę uporządkowaną.
Pomysł Shella polegał na tym, iż sortowany zbiór dzielimy na podzbiory,
których elementy są odległe od siebie w sortowanym zbiorze o pewien odstęp
h. Każdy z tych podzbiorów sortujemy algorytmem przez
wstawianie. Następnie odstęp zmniejszamy. Powoduje to powstanie nowych
podzbiorów
(będzie ich już mniej). Sortowanie powtarzamy i znów
zmniejszamy odstęp, aż osiągnie on wartość 1. Wtedy sortujemy już normalnie za
pomocą Instertion Sort. Jednakże z uwagi na wcześniejsze obiegi sortujące mamy
ułatwione zadanie, ponieważ zbiór został w dużym stopniu uporządkowany. Dzięki
początkowym dużym odstępom elementy były przesuwane w zbiorze bardziej
efektywnie - na duże odległości. W wyniku otrzymujemy najlepszy pod względem
szybkości czasu wykonania algorytm sortujący w klasie
Efektywność algorytmu sortowania metodą Shella zależy w dużym stopniu od ciągu przyjętych odstępów. Pierwotnie Shell proponował pierwszy odstęp równy połowie liczby elementów w sortowanym zbiorze. Kolejne odstępy otrzymujemy dzieląc odstęp przez 2 (dzielenie całkowitoliczbowe).
Przykład:
Posortujemy metodą Shella zbiór ośmiu liczb:
{
4 2
9 5 6 3
8 1 } w porządku rosnącym. Zbiór
posiada osiem elementów, zatem przyjmiemy na wstępie odstęp h
równy 4. Taki odstęp podzieli zbiór na 4 podzbiory, których elementy będą
elementami zbioru wejściowego odległymi od siebie o 4 pozycje. Każdy z
otrzymanych podzbiorów sortujemy
algorytmem sortowania przez wstawianie. Ponieważ zbiory
te są dwuelementowe, to sortowanie pędzie polegało na porównaniu pierwszego
elementu podzbioru z elementem drugim i ewentualną zamianę ich miejsc, jeśli
będą w niewłaściwym porządku.
Podział, h=4 | Sortowanie | Wynik | |
4 2 9 5 6 3 8 1 |
- Zbiór wejściowy | ||
1 |
4 6 |
4 6 |
4 6 |
2 |
2 3 |
2 3 |
2 3 |
3 |
9 8 |
8 9 |
8 9 |
4 |
5 1 |
1 5 |
1 5 |
Zbiór wyjściowy - |
4 2 8 1 6 3 9 5 |
Zmniejszamy odstęp h o połowę, więc h = 2. Zbiór podstawowy zostanie podzielony na dwa podzbiory. Każdy z tych podzbiorów sortujemy przez wstawianie:
Podział, h=2 | Sortowanie | Wynik | |
4 2 8 1 6 3 9 5 |
- Zbiór wejściowy | ||
1 |
4 8 6 9 |
4 6 8 9 |
4 6 8 9 |
2 |
2 1 3 5 |
1 2 3 5 |
1 2 3 5 |
Zbiór wyjściowy - |
4 1 6 2 8 3 9 5 |
Zmniejszamy odstęp h o połowę, h = 1. Taki odstęp nie dzieli zbioru wejściowego na podzbiory, więc teraz będzie sortowany przez wstawianie cały zbiór. Jednak algorytm sortujący ma ułatwioną pracę, ponieważ dzięki poprzednim dwóm obiegom zbiór został częściowo uporządkowany - elementy małe zbliżyły się do początku zbioru, a elementy duże do końca.
Podział, h=1 | Sortowanie | Wynik | |
4 1 6 2 8 3 9 5 |
- Zbiór wejściowy | ||
1 |
4 1 6 2 8 3 9 5
|
1 2 3 4 5 6 8 9 |
1 2 3 4 5 6 8 9 |
Zbiór wyjściowy - |
1 2 3 4 5 6 8 9
|
prof. Donald Knuth |
Kluczowym elementem wpływającym na efektywność sortowania metodą Shella jest właściwy dobór ciągu odstępów. Okazuje się, iż ciąg zaproponowany przez twórcę algorytmu jest jednym z najgorszych, ponieważ w kolejnych podzbiorach uczestniczą wielokrotnie te same elementy (możesz to prosto sprawdzić w podanym powyżej przykładzie).
Dotąd problem optymalnych odstępów w algorytmie sortowania metodą Shella nie został rozwiązany matematycznie, ponieważ w ogólnym przypadku jest niezwykle trudny. Wielu badaczy proponowało na wybór tych odstępów różne ciągi liczbowe otrzymując lepsze lub gorsze rezultaty.
Na przykład profesor Donald Knuth (autor "Sztuki Programowania Komputerów" - "The Art of Computer Programming") zbadał bardzo dokładnie algorytm sortowania metodą Shella i doszedł do wniosku, iż dobry ciąg odstępów dla n elementowego zbioru można wyznaczyć następująco:Przyjmujemy h1
= 1 obliczamy hs = 3hs-1 + 1 aż do momentu, gdy Ostatecznie h = [hs : 9] |
Przykład:
Obliczmy pierwszy odstęp dla zbioru o n = 200 elementach:
h1
= 1 h2 = 3h1 + 1 = 3 + 1 = 4 - mniejsze od 200, kontynuujemy h3 = 3h2 + 1 = 12 + 1 = 13 - kontynuujemy h4 = 3h3 + 1 = 39 + 1 = 40 - kontynuujemy h5 = 3h4 + 1 = 120 + 1 = 121 - kontynuujemy h6 = 3h5 + 1 = 363 + 1 = 364 - stop, ponieważ jest większe od 200 h = [h6 : 9] = [364 : 9] = [40 4/9] = 40 (zwróć uwagę, iż jest to zawsze element wcześniejszy o dwie pozycje, czyli h4) |
Kolejne odstępy obliczamy dzieląc całkowitoliczbowo bieżący odstęp przez 3. Taki właśnie sposób wyliczania odstępów przyjmiemy w naszym algorytmie.
n | - liczba elementów w sortowanym zbiorze, n ∈ N |
d[ ] | - zbiór n-elementowy, który będzie sortowany. Elementy zbioru mają indeksy od 1 do n. |
d[ ] | - posortowany zbiór n-elementowy. Elementy zbioru mają indeksy od 1 do n. |
i | - indeks elementu listy uporządkowanej, i ∈ N |
j | - zmienna sterująca pętli, j ∈ N |
h | - odstęp pomiędzy kolejnymi elementami podzbiorów, h ∈ N |
x | - zawiera wybrany ze zbioru element |
K01: | h ← 1 |
K02: | Powtarzaj h ← 3h + 1, aż h ≥ n |
K03: | h ← h div 9 |
K04: | Jeśli h = 0, to h ← 1 |
K05: | Dopóki h > 0: wykonuj kroki K06...K10 |
K06: | Dla j = n - h,
n -
h - 1, ..., 1: wykonuj kroki K07...K09 |
K07: | x ← d[j]; i ← j + h |
K08: | Dopóki (i
≤
n) i (x > d[i]): wykonuj d[i - h] ← d[i]; i ← i + h |
K09: | d[i - h] ← x |
K10: | h ← h div 3 |
K11: | Zakończ |

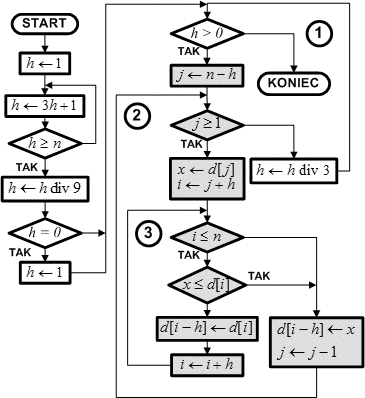

Algorytm sortowania metodą Shella jest ulepszonym algorytmem sortowania przez wstawianie. Aby się o tym przekonać, wystarczy spojrzeć na schemat blokowy. Kolorem szarym zaznaczyliśmy na nim bloki, które dokładnie odpowiadają algorytmowi sortowania przez wstawianie. Jedyną modyfikacją jest wprowadzenie odstępu h zamiast liczby 1.
Na początku algorytmu wyznaczamy wartość początkowego odstępu h. Wykorzystujemy tu sugestie prof. Donalda Knutha.
Po wyznaczeniu h rozpoczynamy pętlę warunkową nr 1. Pętla ta jest wykonywana dotąd, aż odstęp h przyjmie wartość 0. Wtedy kończymy algorytm, zbiór będzie posortowany.
Wewnątrz pętli nr 1 umieszczony jest opisany wcześniej
algorytm sortowania przez wstawianie, który
dokonuje sortowania elementów poszczególnych podzbiorów wyznaczonych przez
odstęp
h. Po zakończeniu sortowania podzbiorów odstęp
h jest zmniejszany i następuje powrót na początek pętli
warunkowej nr 1.
Uwaga techniczna: Każdy obieg pętli nr 2 sortuje przemiennie jeden element z kolejnych podzbiorów. Najpierw będą to elementy przedostatnie w kolejnych podzbiorach wyznaczonych odstępem h, później wcześniejsze i wcześniejsze. Takie podejście znacząco upraszcza algorytm sortowania. |
C++// Sortowanie metodą Shella //-------------------------------------------------------- // (C)2012 mgr Jerzy Wałaszek // I Liceum Ogólnokształcące // im. K. Brodzińskiego // w Tarnowie //-------------------------------------------------------- #include <cmath> #include <iostream> #include <iomanip> #include <cstdlib> #include <time.h> using namespace std; const int N = 20; // Liczebność zbioru. // Program główny //--------------- int main() { int d[N],h,i,j,x; cout << " Sortowanie metoda Shella\n" "--------------------------\n" " (C)2005 Jerzy Walaszek\n\n" "Przed sortowaniem:\n\n"; // Najpierw wypełniamy tablicę d[] liczbami pseudolosowymi // a następnie wyświetlamy jej zawartość srand((unsigned)time(NULL)); for(i = 0; i < N; i++) d[i] = rand() % 100; for(i = 0; i < N; i++) cout << setw(4) << d[i]; cout << endl; // Wyznaczamy wartość początkowego przesunięcia for(h = 1; h < N; h = 3 * h + 1); h /= 9; if(!h) h++; // istotne dla małych N, dla większych można pominąć! // Sortujemy while(h) { for(j = N - h - 1; j >= 0; j--) { x = d[j]; i = j + h; while((i < N) && (x > d[i])) { d[i - h] = d[i]; i += h; } d[i - h] = x; } h /= 3; } // Wyświetlamy wynik sortowania cout << "Po sortowaniu:\n\n"; for(i = 0; i < N; i++) cout << setw(4) << d[i]; cout << endl; return 0; } |
Pascal// Sortowanie Metodą Shella //-------------------------------------------------------- // (C)2012 mgr Jerzy Wałaszek // I Liceum Ogólnokształcące // im. K. Brodzińskiego // w Tarnowie //-------------------------------------------------------- program Shell_Sort; const N = 20; // Liczebność zbioru. var d : array[1..N] of integer; // Program główny //--------------- var h,i,j,x : integer; begin writeln(' Sortowanie metoda Shella '); writeln('--------------------------'); writeln(' (C)2005 Jerzy Walaszek '); writeln; // Najpierw wypełniamy tablicę d[] liczbami pseudolosowymi // a następnie wyświetlamy jej zawartość randomize; for i := 1 to N do d[i] := random(100); writeln('Przed sortowaniem:'); writeln; for i := 1 to N do write(d[i] : 4); writeln; // Wyznaczamy wartość początkowego przesunięcia h := 1; repeat h := 3 * h + 1; until h >= N; h := (h div 9); if h = 0 then h := 1; // istotne dla małych N, dla większych można pominąć! // Sortujemy while h > 0 do begin for j := N - h downto 1 do begin x := d[j]; i := j + h; while (i <= N) and (x > d[i]) do begin d[i - h] := d[i]; inc(i, h); end; d[i - h] := x; end; h := h div 3; end; // Wyświetlamy wynik sortowania writeln('Po sortowaniu:'); writeln; for i := 1 to N do write(d[i] : 4); writeln; writeln('Nacisnij Enter...'); readln; end. |
Basic' Sortowanie Metodą Shella '-------------------------------------------------------- ' (C)2012 mgr Jerzy Wałaszek ' I Liceum Ogólnokształcące ' im. K. Brodzińskiego ' w Tarnowie '-------------------------------------------------------- OPTION EXPLICIT CONST N = 20 ' Liczebność zbioru. DIM d(1 TO N) AS INTEGER DIM h AS INTEGER, i AS INTEGER, j AS INTEGER, x AS INTEGER PRINT " Sortowanie metoda Shella " PRINT "--------------------------" PRINT " (C)2005 Jerzy Walaszek " PRINT ' Najpierw wypełniamy tablicę d() liczbami pseudolosowymi ' a następnie wyświetlamy jej zawartość RANDOMIZE TIMER FOR i = 1 TO N: d(i) = INT(RND * 100): NEXT PRINT "Przed sortowaniem:" PRINT FOR i = 1 TO N: PRINT USING "####"; d(i);: NEXT PRINT ' Wyznaczamy wartość początkowego przesunięcia h = 1 DO h = 3 * h + 1 LOOP UNTIL h >= N h = INT(h / 9) IF h = 0 THEN h = 1 ' istotne dla małych N, dla większych można pominąć! ' Sortujemy WHILE h > 0 FOR j = N - h TO 1 STEP -1 x = d(j) i = j + h WHILE (i <= N) AND (x > d(i)) d(i - h) = d(i) i = i + h WEND d(i - h) = x NEXT h = INT(h / 3) WEND ' Wyświetlamy wynik sortowania PRINT "Po sortowaniu:" PRINT FOR i = 1 TO N: PRINT USING "####"; d(i);: NEXT PRINT PRINT "Nacisnij Enter..." SLEEP END |
JavaScript<html> <head> </head> <body> <form style="BORDER-RIGHT: #ff9933 1px outset; PADDING-RIGHT: 4px; BORDER-TOP: #ff9933 1px outset; PADDING-LEFT: 4px; PADDING-BOTTOM: 1px; BORDER-LEFT: #ff9933 1px outset; PADDING-TOP: 1px; BORDER-BOTTOM: #ff9933 1px outset; BACKGROUND-COLOR: #ffcc66" name="frmshellsort"> <h3 style="text-align: center">Sortowanie Metodą Shella</h3> <p style="TEXT-ALIGN: center"> (C)2012 mgr Jerzy Wałaszek - I LO w Tarnowie </p> <hr> <p style="TEXT-ALIGN: center"> <input onclick="main()" type="button" value="Sortuj" name="B1"> </p> <p id="t_out" style="TEXT-ALIGN: center">...</p> </form> <script language=javascript> // Sortowanie Metodą Shella //-------------------------------------------------------- // (C)2012 mgr Jerzy Wałaszek // I Liceum Ogólnokształcące // im. K. Brodzińskiego // w Tarnowie //-------------------------------------------------------- var N = 20; // Liczebność zbioru. function main() { var d = new Array(N); var i,j,ip,ik,x,t; // Najpierw wypełniamy tablicę d[] liczbami pseudolosowymi for(i = 0; i < N; i++) d[i] = Math.floor(Math.random() * 100); t = "Przed sortowaniem:<BR><BR>"; for(i = 0; i < N; i++) t += d[i] + " "; t += "<BR><BR>"; // Wyznaczamy początkowe przesunięcie for(h = 1; h < N; h = 3 * h + 1); h = Math.floor(h / 9); if(!h) h++; // istotne dla małych N, dla większych można pominąć! // Sortujemy while(h) { for(j = N - h - 1; j >= 0; j--) { x = d[j]; i = j + h; while((i < N) && (x > d[i])) { d[i - h] = d[i]; i += h; } d[i - h] = x; } h = Math.floor(h / 3); } // Wyświetlamy wynik sortowania t += "Po sortowaniu:<BR><BR>"; for(i = 0; i < N; i++) t += d[i] + " "; document.getElementById("t_out").innerHTML = t; } </script> </body> </html> |
Wynik: |
Sortowanie metoda Shella -------------------------- (C)2005 Jerzy Walaszek Przed sortowaniem: 65 89 49 99 57 2 35 2 86 48 90 54 89 20 32 6 52 20 40 17 Po sortowaniu: 2 2 6 17 20 20 32 35 40 48 49 52 54 57 65 86 89 89 90 99 |
W celach badawczych testujemy czas wykonania algorytmu sortowania metodą Shella w środowisku opisanym we wstępie. Ponieważ algorytm jest bardzo szybki, zdecydowaliśmy się przetestować go na pełnym zakresie danych od 1000 do 128000 elementów. Program testujący jest następujący:
Pascal// Program testujący czas sortowania dla // danego algorytmu sortującego //-------------------------------------- // (C)2012 mgr Jerzy Wałaszek // I Liceum Ogólnokształcące // w Tarnowie //-------------------------------------- program TestCzasuSortowania; uses Windows; const NAZWA = 'Sortowanie metodą Shella'; K1 = '-----------------------------------------------------------'; K2 = '(C)2011/2012 I Liceum Ogolnoksztalcace w Tarnowie'; K3 = '------n---------tpo---------tod---------tpp---------tpk---------tnp'; K4 = '-------------------------------------------------------------------'; MAX_LN = 8; // określa ostatnie LN LN : array[1..8] of integer = (1000,2000,4000,8000,16000,32000,64000,128000); var d : array[1..128000] of real; // sortowana tablica n : integer; // liczba elementów qpf,tqpc : int64; // dane dla pomiaru czasu qpc1,qpc2 : int64; // Tutaj umieszczamy procedurę sortującą tablicę d //------------------------------------------------------- function Sort : extended; var i,j,h : integer; x : real; begin QueryPerformanceCounter(addr(qpc1)); h := 1; repeat h := 3 * h + 1; until h >= n; h := (h div 9); while(h > 0) do begin for j := n - h downto 1 do begin x := d[j]; i := j + h; while (i <= n) and (x > d[i]) do begin d[i - h] := d[i]; i += h; end; d[i - h] := x; end; h := h div 3; end; QueryPerformanceCounter(addr(qpc2)); Sort := (qpc2 - qpc1 - tqpc) / qpf; end; // Program główny //--------------- var i,j,k : integer; tpo,tod,tpp,tpk,tnp : extended; f : Text; begin if QueryPerformanceFrequency(addr(qpf)) then begin QueryPerformanceCounter(addr(qpc1)); QueryPerformanceCounter(addr(qpc2)); tqpc := qpc2 - qpc1; assignfile(f,'wyniki.txt'); rewrite(f); // Wydruk na ekran writeln('Nazwa: ',NAZWA); writeln(K1); writeln(K2); writeln; writeln(K3); // Wydruk do pliku writeln(f,'Nazwa: ',NAZWA); writeln(f,K1); writeln(f,K2); writeln(f,''); writeln(f,K3); for i := 1 to MAX_LN do begin n := LN[i]; // Czas sortowania zbioru posortowanego for j := 1 to n do d[j] := j; tpo := Sort; // Czas sortowania zbioru posortowanego odwrotnie for j := 1 to n do d[j] := n - j; tod := Sort; // Czas sortowania zbioru posortowanego // z przypadkowym elementem na początku - średnia z 10 obiegów tpp := 0; for j := 1 to 10 do begin for k := 1 to n do d[k] := k; d[1] := random * n + 1; tpp += Sort; end; tpp /= 10; // Czas sortowania zbioru posortowanego // z przypadkowym elementem na końcu - średnia z 10 obiegów tpk := 0; for j := 1 to 10 do begin for k := 1 to n do d[k] := k; d[n] := random * n + 1; tpk += Sort; end; tpk /= 10; // Czas sortowania zbioru nieuporządkowanego - średnia z 10 obiegów tnp := 0; for j := 1 to 10 do begin for k := 1 to n do d[k] := random; tnp += Sort; end; tnp /= 10; writeln(n:7,tpo:12:6,tod:12:6,tpp:12:6,tpk:12:6,tnp:12:6); writeln(f,n:7,tpo:12:6,tod:12:6,tpp:12:6,tpk:12:6,tnp:12:6); end; writeln(K4); writeln(f,K4); writeln(f,'Koniec'); closefile(f); writeln; writeln('Koniec. Wyniki w pliku WYNIKI.TXT'); end else writeln('Na tym komputerze program testowy nie pracuje !'); writeln; write('Nacisnij klawisz ENTER...'); readln; end. |
Otrzymane wyniki są następujące (dla komputera o innych parametrach wyniki mogą się różnić co do wartości czasów wykonania, dlatego w celach porównawczych proponuję uruchomić podany program na komputerze czytelnika):
Zawartość pliku wygenerowanego przez program | ||||||||||||||||||
Nazwa: Sortowanie metodą Shella Objaśnienia oznaczeń (wszystkie czasy podano w sekundach):
|
(Arkusz kalkulacyjny Excel do wyznaczania klasy czasowej
złożoności obliczeniowej)
(Arkusz kalkulacyjny Excel do wyznaczania wzrostu
prędkości sortowania)
Analizując wyniki obliczeń w arkuszu kalkulacyjnym otrzymanych czasów sortowania dla algorytmu binarnego sortowania przez wstawianie wyciągamy następujące wnioski:
Cechy Algorytmu Sortowania Metodą Shella | |
klasa złożoności obliczeniowej optymistyczna | |
klasa złożoności obliczeniowej typowa | |
klasa złożoności obliczeniowej pesymistyczna | |
Sortowanie w miejscu | TAK |
Stabilność | NIE |
Klasy złożoności obliczeniowej szacujemy następująco:
Własności algorytmu | |||||
Algorytm | tpo | tod | tpp | tpk | tnp |
Sortowanie metodą Shella z odstępami Knutha | |||||
Wzrost prędkości sortowania | |||||
Algorytmy | tpo | tod | tpp | tpk | tnp |
Sortowanie przez
wstawianie Sortowanie metodą Shella |
źle |
dobrze |
źle |
źle |
dobrze |
