Mikrokontrolery

ATmega640/1280/1281/2560/2561

Parametry typowe

obrazek

Educational and Non-Profit Use of Copyrighted Material:

If you use Microchip copyrighted material solely for educational (non-profit) purposes falling under the “fair use” exception of the U.S. Copyright Act of 1976 then you do not need Microchip’s written permission. For example, Microchip’s permission is not required when using copyrighted material in: (1) an academic report, thesis, or dissertation; (2) classroom handouts or textbook; or (3) a presentation or article that is solely educational in nature (e.g., technical article published in a magazine).

https://www.microchip.com/about-us/legal-information/copyright-usage-guidelines

SPIS TREŚCI
Podrozdziały

obrazek

Dane zebrane w tym rozdziale zostały oparte głównie na symulacjach i cechach podobnych mikrokontrolerów produkowanych takimi samymi metodami. Stąd dane te należy traktować jedynie jako wskazówki zachowania się układu.

Poniższe wykresy ukazują typowe zachowanie się mikrokontrolera. Danych tych nie testowano podczas produkcji. Wszystkie pomiary poboru prądu dokonano przy wszystkich końcówkach we/wy skonfigurowanych jako wejścia z włączonymi wewnętrznymi opornikami podciągającymi. Jako źródło zegarowe użyto generatora sinusoidalnego z wyjściem typu rail-to-rail.

Pobór prądu w trybie wyłączenia zasilania (ang. Power-down mode) jest niezależny od wyboru zegara. Pobór prądu jest funkcją kilku czynników takich jak: napięcie robocze, częstotliwość pracy, obciążenie końcówek we/wy, częstotliwość przełączania końcówek we/wy. wykonywany kod oraz temperatura otoczenia. Dominującymi czynnikami są napięcie pracy i częstotliwość pracy.

Prąd pobierany z końcówek obciążonych pojemnościowo można oszacować (dla jednej końcówki) jako:


gdzie:
CL = obciążająca pojemność
VCC = napięcie robocze
f = średnia częstotliwość przełączania końcówki we/wy

Pomiary charakterystyk są wykonywane przy częstotliwościach wyższych niż ograniczenia testowe. Nie gwarantuje się poprawnej pracy mikrokontrolera przy przekroczeniu maksymalnych częstotliwości pracy określanych przez kod zamówienia.

Różnica poboru prądu w trybie wyłączenia z działającym licznikiem czasu i z wyłączonym licznikiem czasu odzwierciedla pobór prądu przez moduł licznika zegarowego.

Prąd zasilania w trybie czynnym

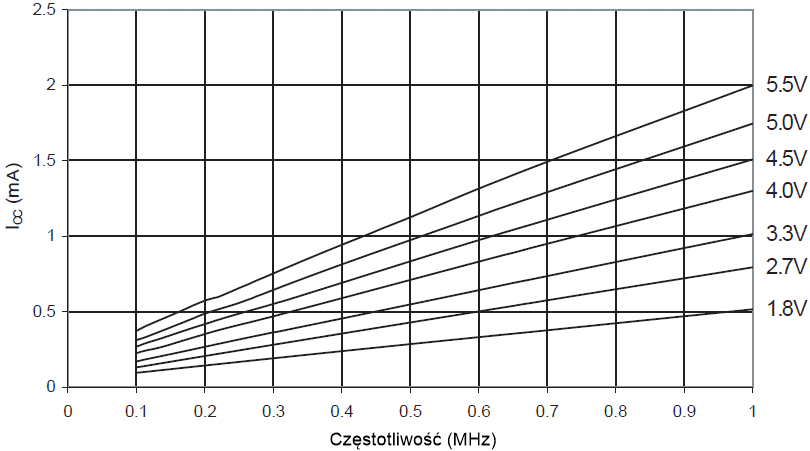

Rys.1 Prąd zasilania w trybie czynnym w funkcji częstotliwości (0,1MHz - 1,0MHz)

Rys.2 Prąd zasilania w trybie czynnym w funkcji częstotliwości (1MHz - 16MHz)

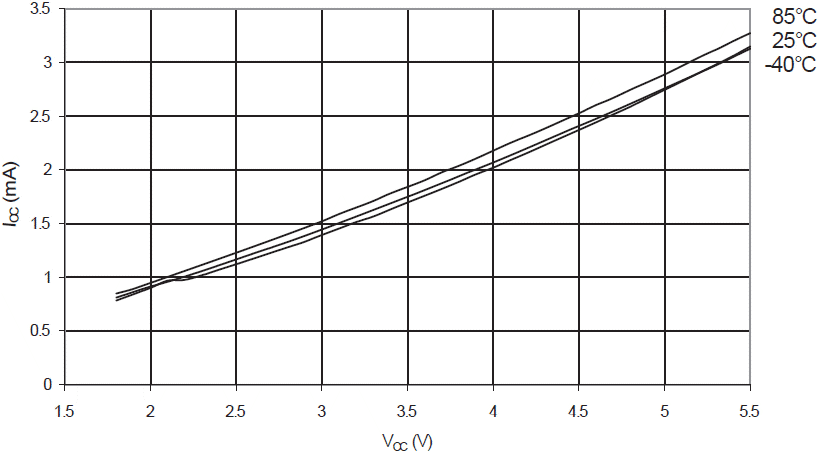

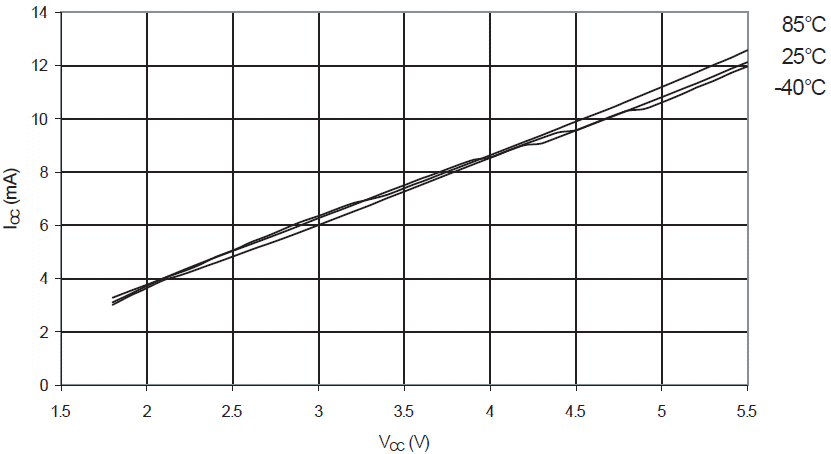

Rys.3 Prąd zasilania w trybie czynnym w funkcji VCC (wewnętrzny oscylator RC, 8MHz)

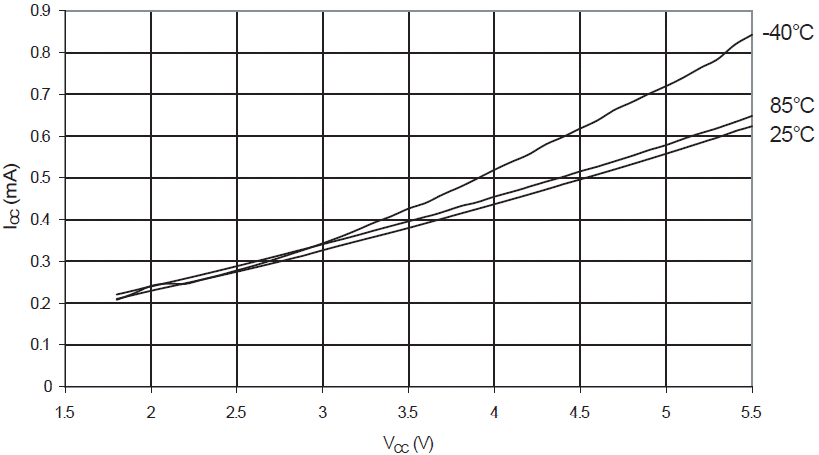

Rys.4 Prąd zasilania w trybie czynnym w funkcji VCC (wewnętrzny oscylator RC, 1MHz)

Rys.5 Prąd zasilania w trybie czynnym w funkcji VCC (wewnętrzny oscylator RC, 128kHz)


Na początek:  podrozdziału   strony

Prąd zasilania w trybie bezczynnym

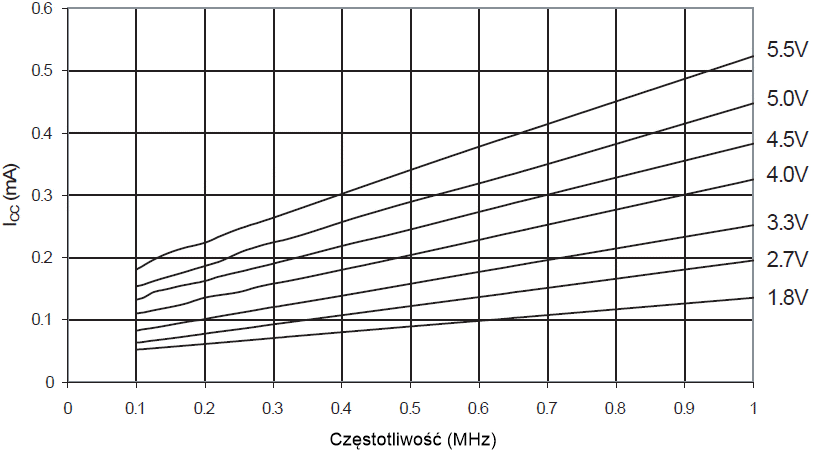

Rys.6 Prąd zasilania w trybie bezczynnym w funkcji niskiej częstotliwości (0,1MHz - 1,0MHz)

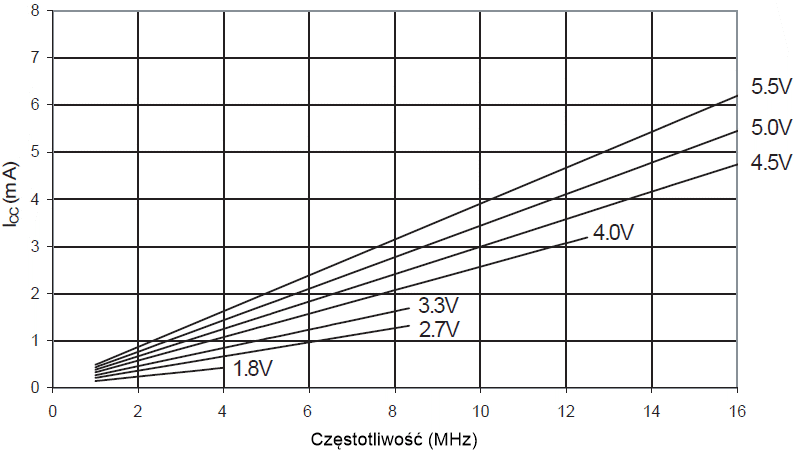

Rys.7 Prąd zasilania w trybie bezczynnym w funkcji częstotliwości (1MHz - 16MHz)

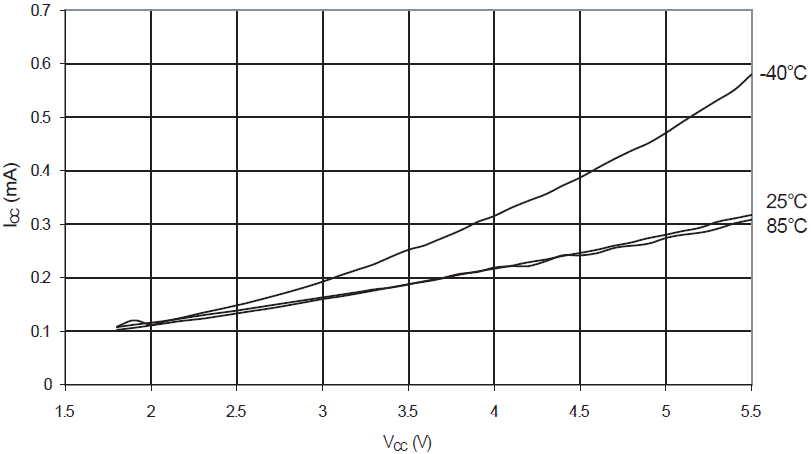

Rys.8 Prąd zasilania w trybie bezczynnym w funkcji VCC (wewnętrzny oscylator RC, 8MHz)

Rys.9 Prąd zasilania w trybie bezczynnym w funkcji VCC (wewnętrzny oscylator RC, 1MHz)

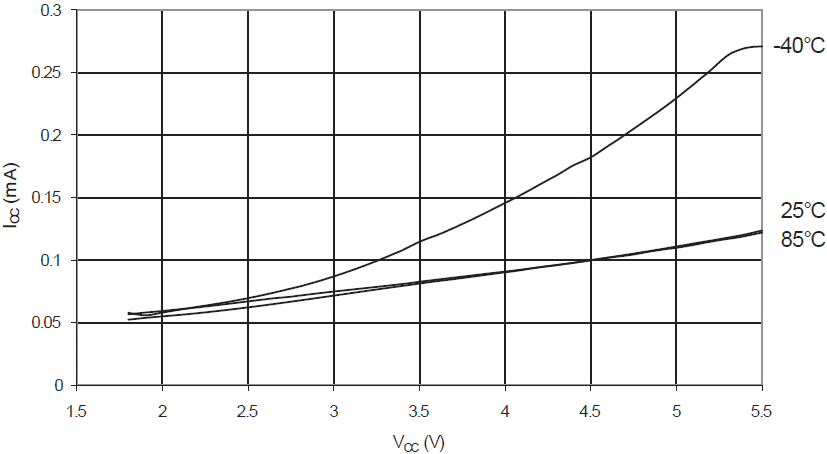

Rys.10 Prąd zasilania w trybie bezczynnym w funkcji VCC (wewnętrzny oscylator RC, 128kHz)

Prąd zasilania modułów we/wy

Poniższe tabele i wzory można wykorzystać do obliczania dodatkowego poboru prądu dla różnych modułów we/wy w trybach aktywnym i bezczynnym. Włączaniem i wyłączaniem modułów we/wy sterują rejestry ograniczania poboru prądu (ang. Power Reduction Registers) PRR1 i PRR0.

Dodatkowy pobór prądu dla różnych modułów we/wy (wartości bezwzględne)
Bit PRR Typowe wartości
VCC = 2V, F = 1MHz VCC = 3V, F = 4MHz VCC = 5V, F = 8MHz
PRUSART3 8.0μA 51μA 220μA
PRUSART2 8.0μA 51μA 220μA
PRUSART1 8.0μA 51μA 220μA
PRUSART0 8.0μA 51μA 220μA
PRTWI 12μA 75μA 315μA
PRTIM5 6.0μA 39μA 150μA
PRTIM4 6.0μA 39μA 150μA
PRTIM3 6.0μA 39μA 150μA
PRTIM2 11μA 72μA 300μA
PRTIM1 6.0μA 39μA 150μA
PRTIM0 4.0μA 24μA 100μA
PRSPI 15μA 95μA 400μA
PRADC 2μA 75μA 315μA
Dodatkowy pobór prądu (w procentach) w trybach aktywnym i bezczynnym
Bit PRR
Dodatkowy pobór prądu w porównaniu z prądem aktywnym przy zegarze zewnętrznym Dodatkowy pobór prądu w porównaniu z prądem bezczynnym przy zegarze zewnętrznym
PRUSART3 3.0% 17%
PRUSART2 3.0% 17%
PRUSART1 3.0% 17%
PRUSART0 3.0% 17%
PRTWI 4.4% 24%
PRTIM5 1.8% 10%
PRTIM4 1.8% 10%
PRTIM3 1.8% 10%
PRTIM2 4.3% 23%
PRTIM1 1.8% 10%
PRTIM0 1.5% 8.0%
PRSPI 3.3% 18%
PRADC 4.5% 24%

Wykorzystując dane z powyższych tabelek można oszacować typowy pobór prądu dla innych napięć VCC i innych ustawień częstotliwości.

Przykład

Oblicz spodziewany pobór prądu w trybie bezczynnym włączonymi modułami USART0, TIMER1 i TWI przy napięciu VCC = 2.0V i częstotliwości F = 1MHz. Z trzeciej kolumny drugiej tabelki odczytujemy, iż musimy  dodać 17% dla USART0, 24% dla TWI oraz 10% dla modułu TIMER1. Odczytując z rys.6 stwierdzamy, iż pobór prądu w trybie bezczynnym wynosi ~0,15mA przy VCC = 2,0V i F = 1MHz. Całkowity pobór prądu w trybie bezczynnym z włączonymi modułami USART0, TIMER1 i TWI wyniesie:


Na początek:  podrozdziału   strony

Prąd zasilania w trybie wyłączenia

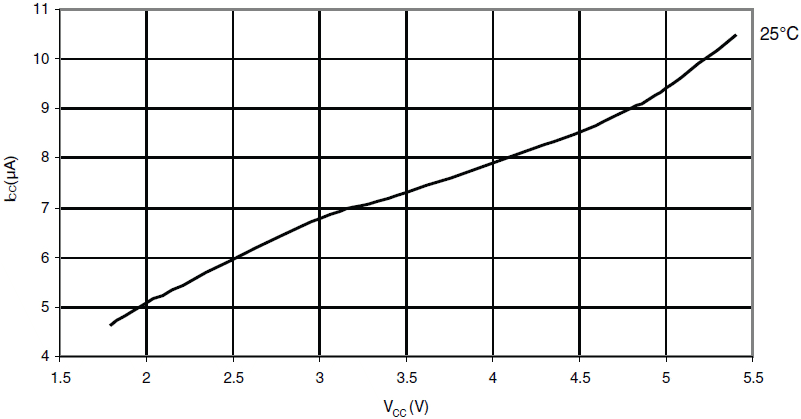

Rys.11 Prąd zasilania w trybie wyłączenia w funkcji VCC (licznik zegarowy wyłączony)

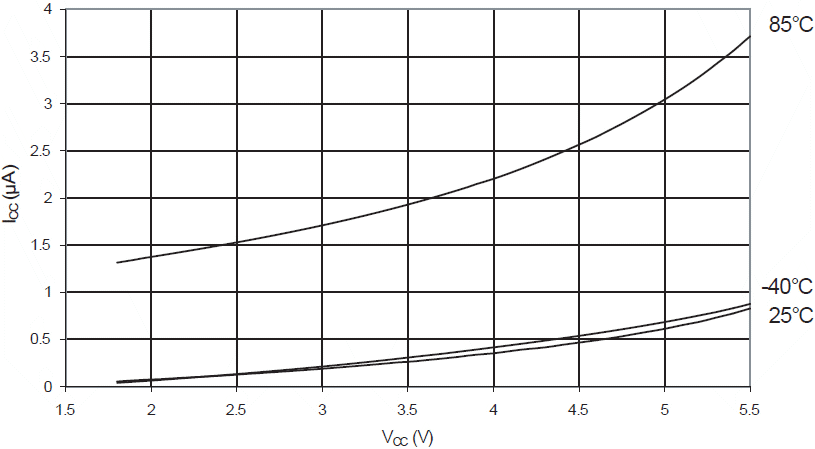

Rys.12 Prąd zasilania w trybie wyłączenia w funkcji VCC (licznik zegarowy włączony)


Na początek:  podrozdziału   strony

Prąd zasilania w trybie oszczędzania energii

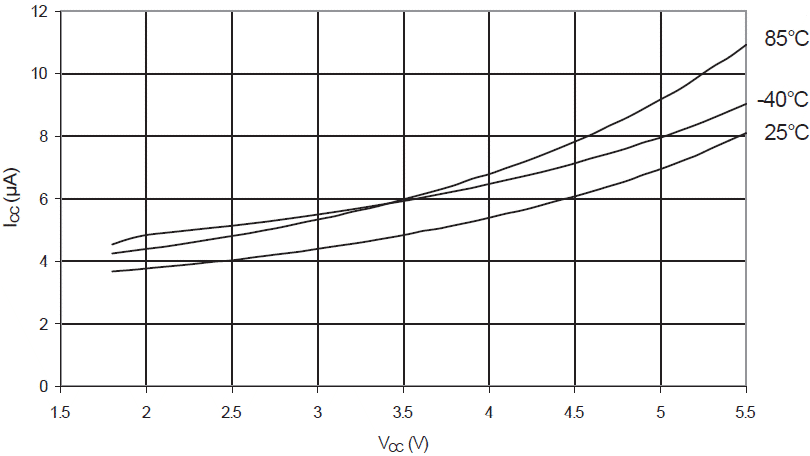

Rys.13 Prąd zasilania w trybie oszczędzania energii w funkcji VCC (licznik zegarowy wyłączony)

Rys.14 Prąd zasilania w trybie oszczędzania energii w funkcji VCC (licznik zegarowy włączony)


Na początek:  podrozdziału   strony

Prąd zasilania w trybie gotowości

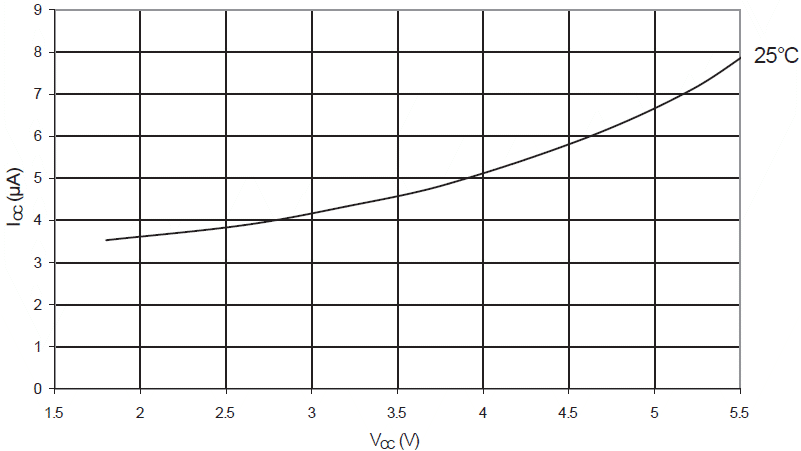

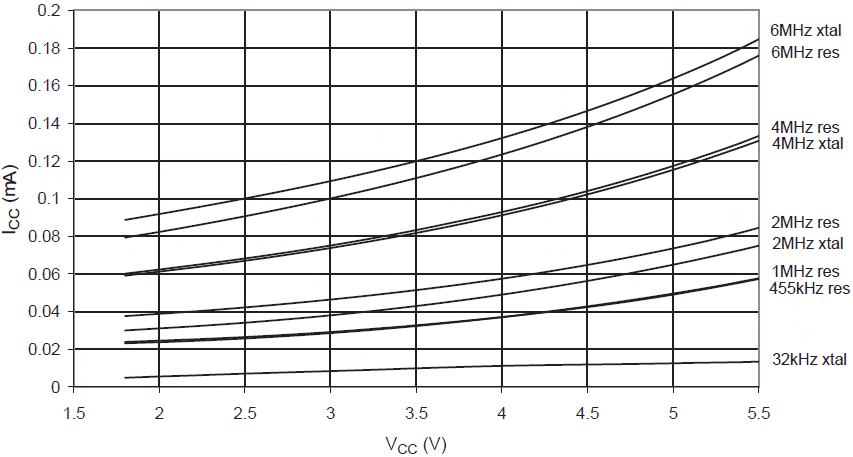

Rys.15 Prąd zasilania w trybie gotowości w funkcji VCC (licznik zegarowy wyłączony)


Na początek:  podrozdziału   strony

Opornik podciągający końcówki

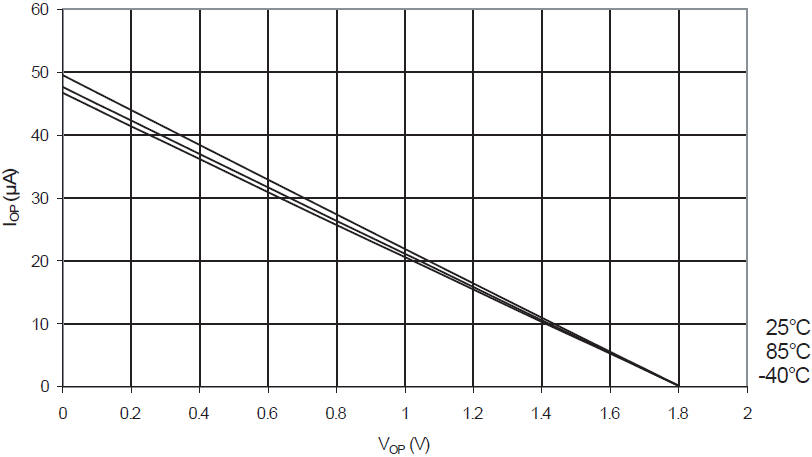

Rys.16 Prąd opornika podciągającego końcówki we/wy w funkcji napięcia wejściowego (VCC = 1,8V)

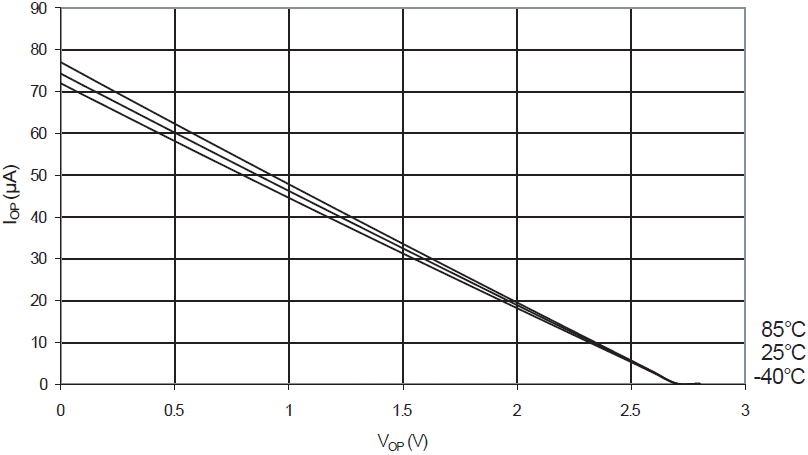

Rys.17 Prąd opornika podciągającego końcówki we/wy w funkcji napięcia wejściowego (VCC = 2,7V)

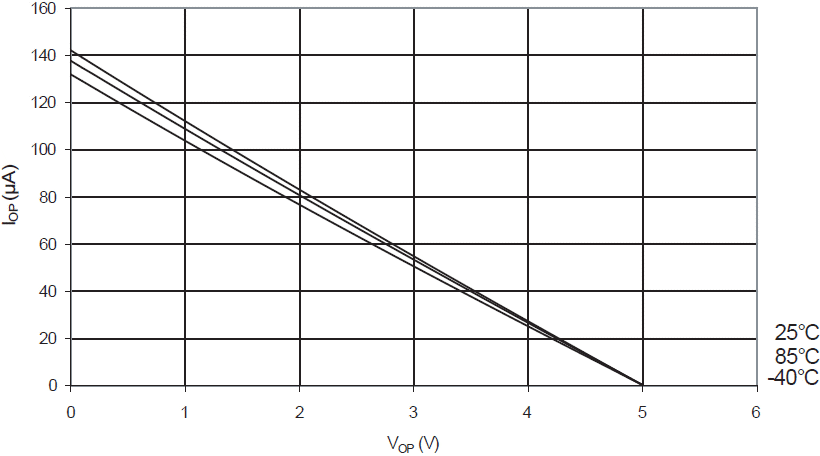

Rys.18 Prąd opornika podciągającego końcówki RESET w funkcji napięcia wejściowego (VCC = 5V)

Rys.19 Prąd opornika podciągającego końcówki RESET w funkcji napięcia końcówki  RESET (VCC = 1,8V)

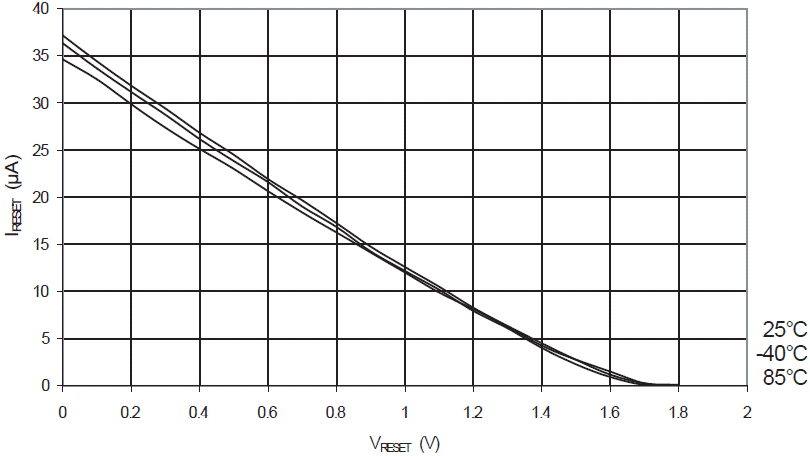

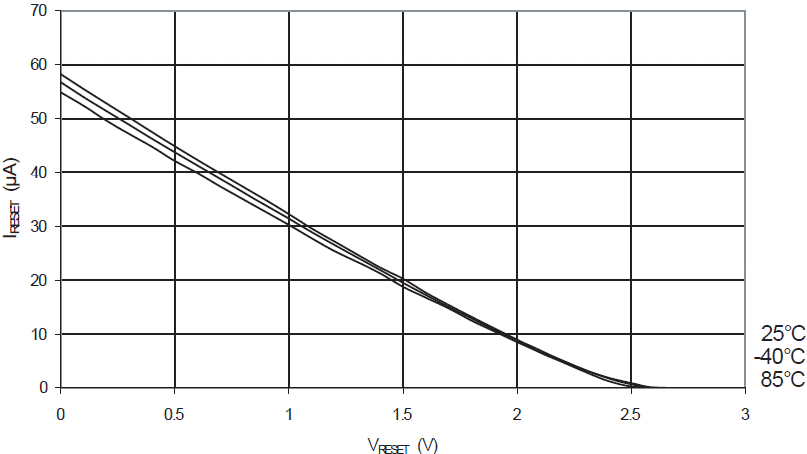

Rys.20 Prąd opornika podciągającego końcówki RESET w funkcji napięcia końcówki  RESET (VCC = 2,7V)

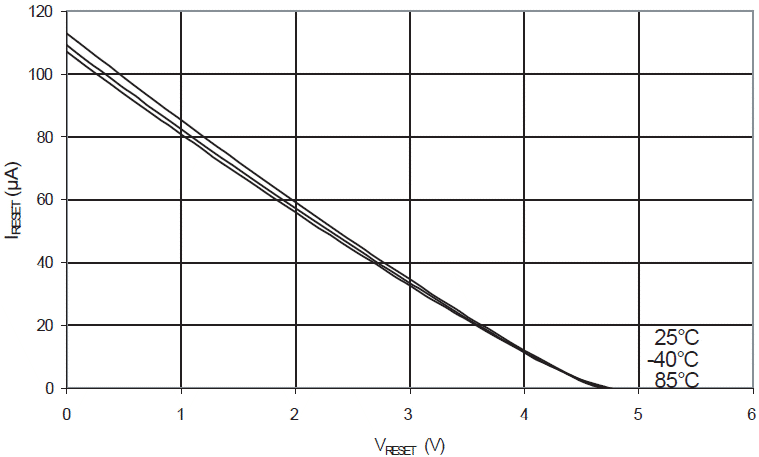

Rys.21 Prąd opornika podciągającego końcówki RESET w funkcji napięcia końcówki  RESET (VCC = 5V)


Na początek:  podrozdziału   strony

Moc driverów końcówek

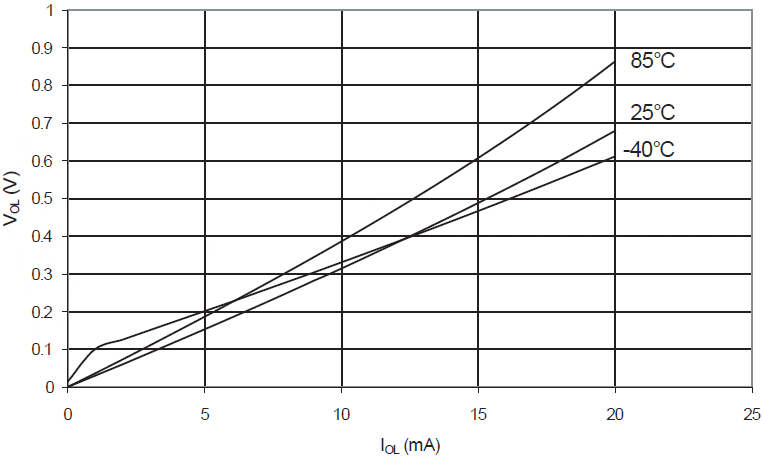

Rys.22 Napięcie wyjściowe końcówki we/wy w funkcji prądu wpływającego (VCC = 3V)

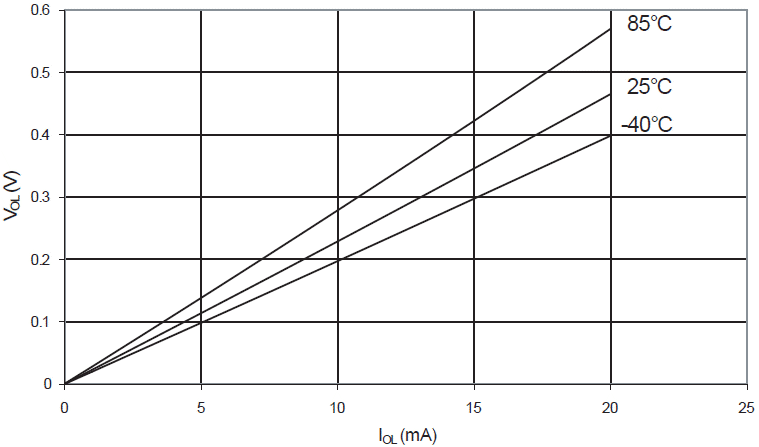

Rys.23 Napięcie wyjściowe końcówki we/wy w funkcji prądu wpływającego (VCC = 5V)

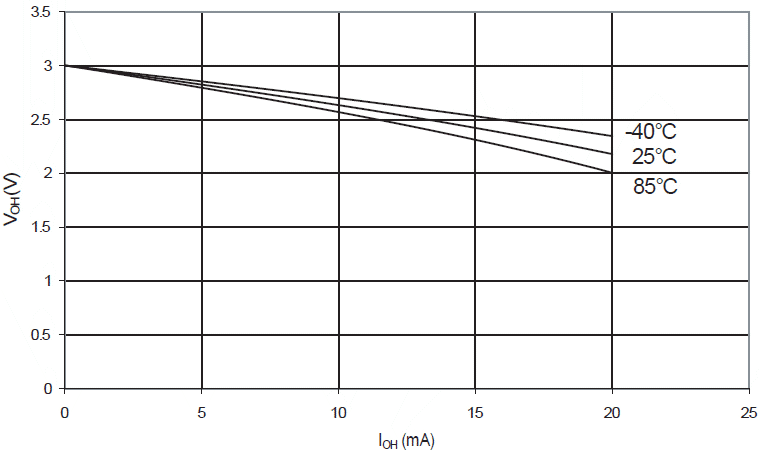

Rys.24 Napięcie wyjściowe końcówki we/wy w funkcji prądu wypływającego (VCC = 3V)

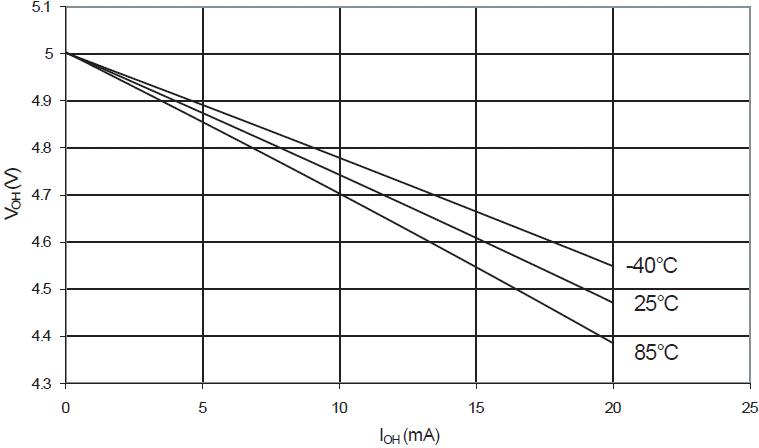

Rys.25 Napięcie wyjściowe końcówki we/wy w funkcji prądu wypływającego (VCC = 5V)


Na początek:  podrozdziału   strony

Progi końcówek i histereza

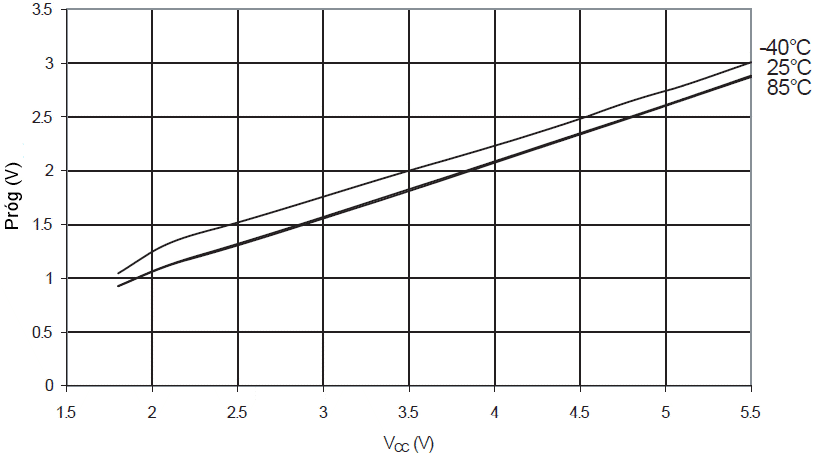

Rys.26 Napięcie progowe końcówki wejściowej we/wy w funkcji napięcia zasilającego VCC (VIH, końcówka we/wy odczytywana jako "1")

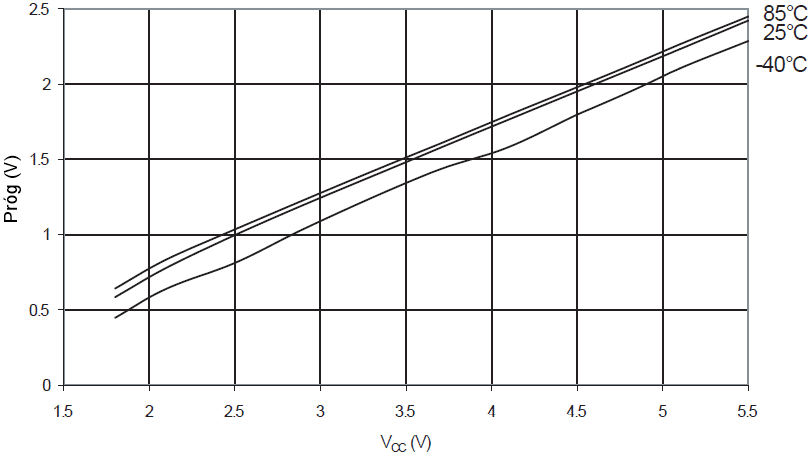

Rys.27 Napięcie progowe końcówki wejściowej we/wy w funkcji napięcia zasilającego VCC (VIL, końcówka we/wy odczytywana jako "0")

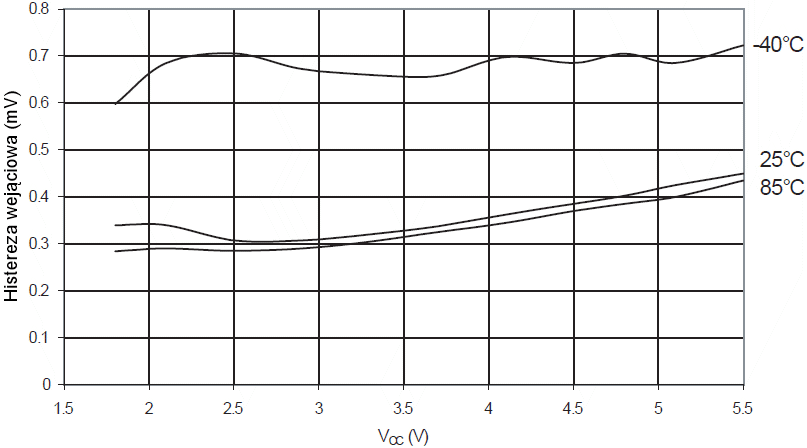

Rys.28 Histereza wejściowa końcówki we/wy w funkcji napięcia zasilającego VCC

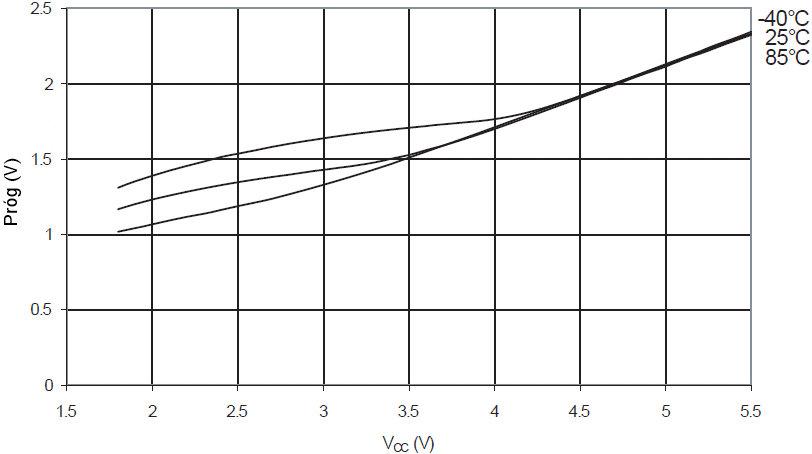

Rys.29 Napięcie progowe końcówki RESET w funkcji napięcia zasilającego VCC (VIH, końcówka we/wy odczytywana jako "1")

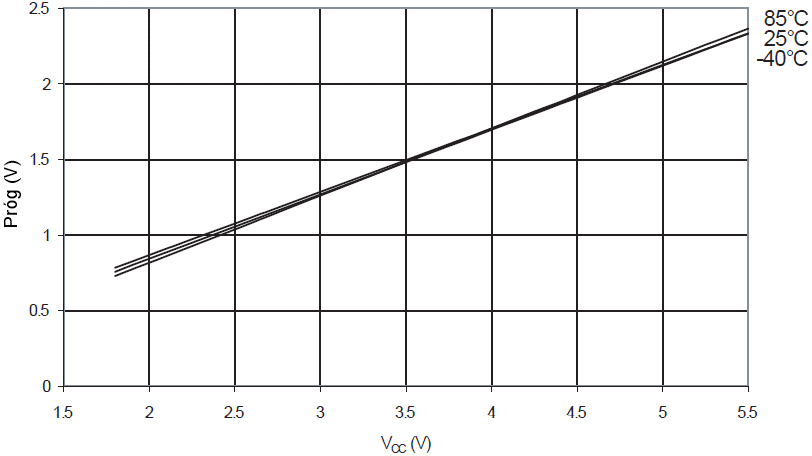

Rys.30 Napięcie progowe końcówki RESET w funkcji napięcia zasilającego VCC (VIL, końcówka we/wy odczytywana jako "0")

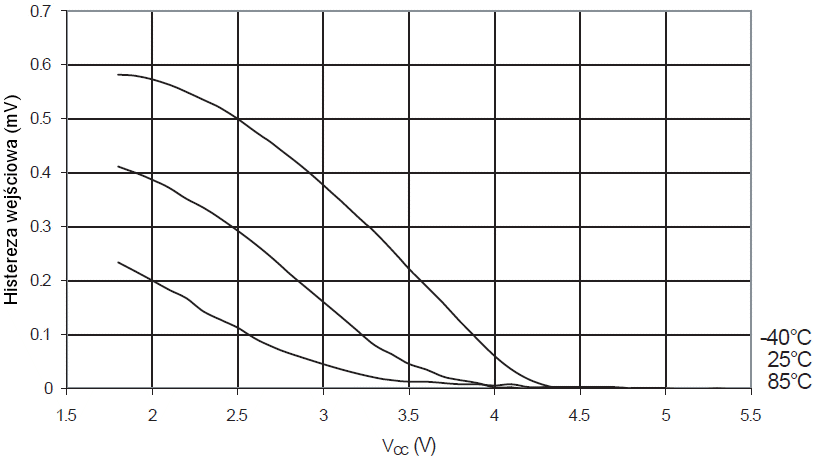

Rys.31 Histereza wejściowa końcówki RESET w funkcji napięcia zasilającego VCC


Na początek:  podrozdziału   strony

Progi BOD i napięcie niezrównoważenia komparatora

BOD jest skrótem angielskiego terminu Brown-Out Detection, który oznacza moduł mikrokontrolera wykrywający spadek napięcia zasilającego VCC. Jeśli moduł BOD jest włączony i napięcie zasilające spadnie poniżej wybranego progu, generowane jest przerwanie. Procedura obsługi tego przerwania może zapisać w pamięci EEPROM ważne parametry programu, zanim napięcie zasilania stanie się zbyt niskie, aby mikrokontroler mógł kontynuować pracę.

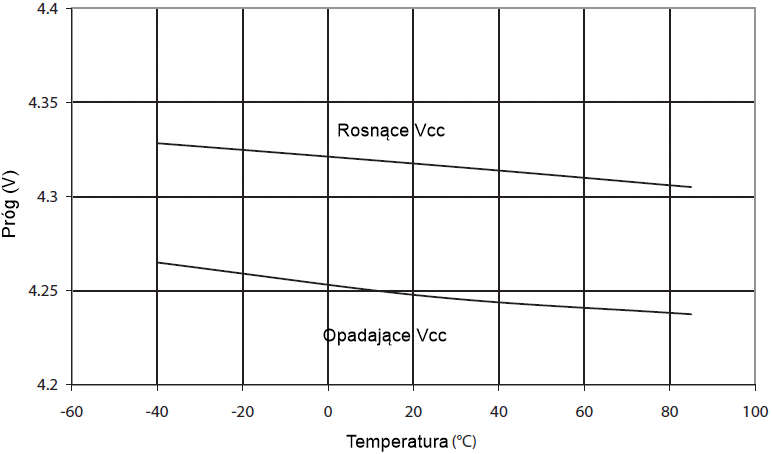

Rys.32 Progi BOD w funkcji temperatury (poziom BODLEVEL wynosi 4,3 V)

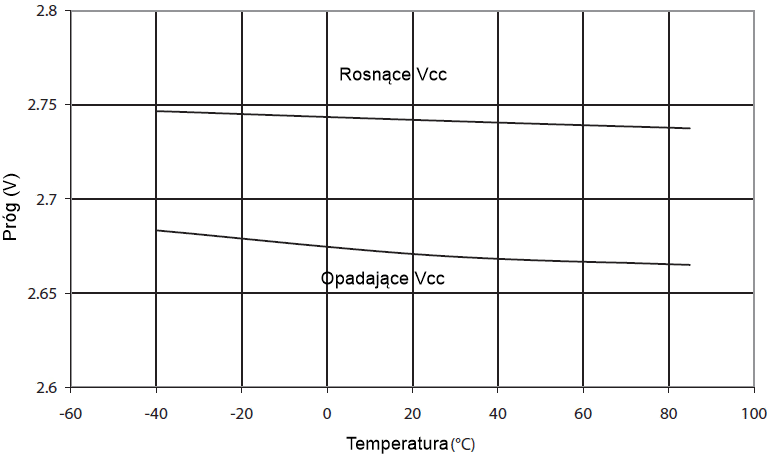

Rys.33 Progi BOD w funkcji temperatury (poziom BODLEVEL wynosi 2,7 V)

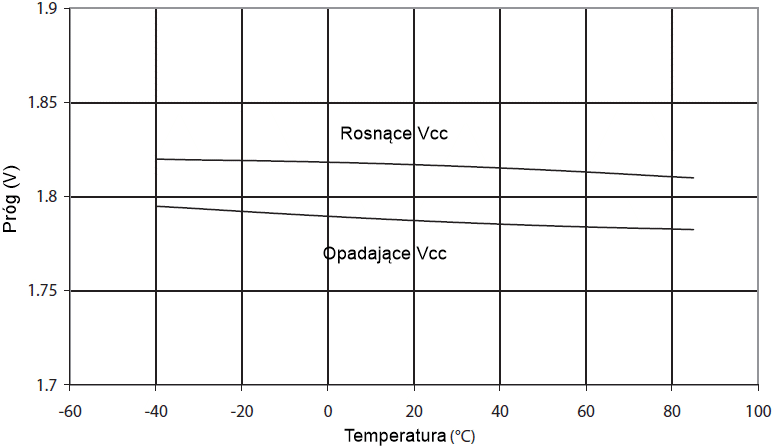

Rys.34 Progi BOD w funkcji temperatury (poziom BODLEVEL wynosi 1,8 V)


Na początek:  podrozdziału   strony

Szybkość wewnętrznych oscylatorów

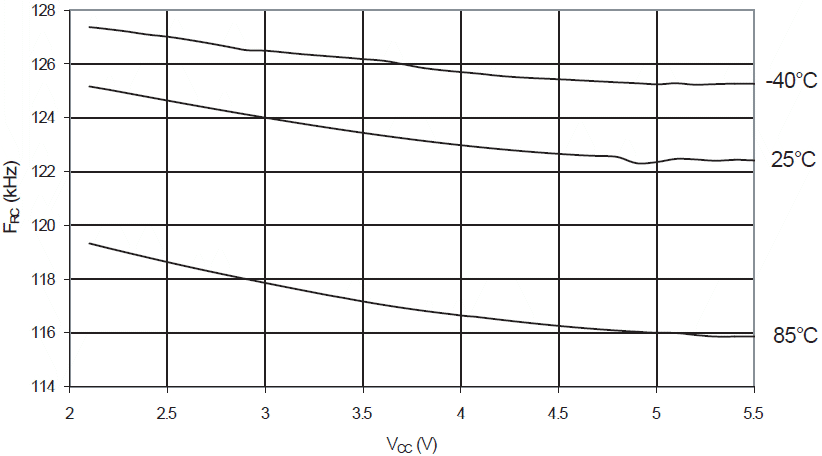

Rys.35 Częstotliwość oscylatora licznika zegarowego w funkcji VCC

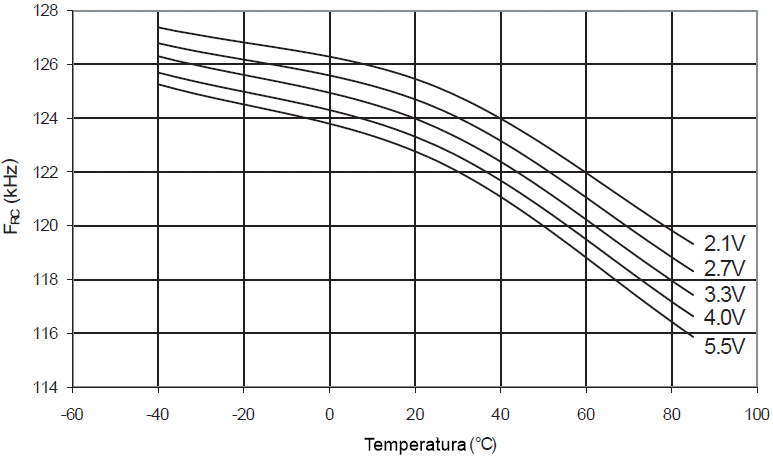

Rys.36 Częstotliwość oscylatora licznika zegarowego w funkcji temperatury

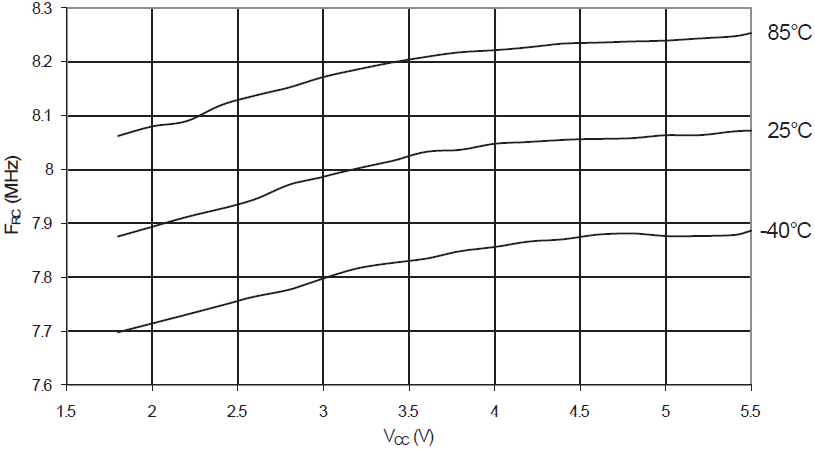

Rys.37 Częstotliwość kalibrowanego oscylatora RC 8MHz w funkcji VCC

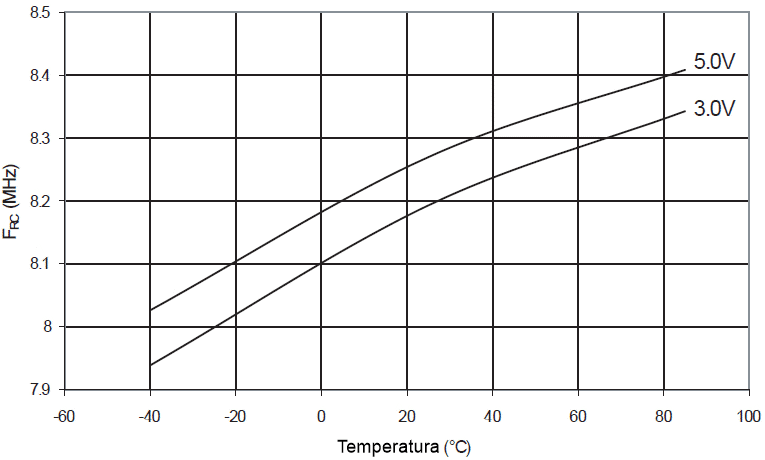

Rys.38 Częstotliwość kalibrowanego oscylatora RC 8MHz w funkcji temperatury

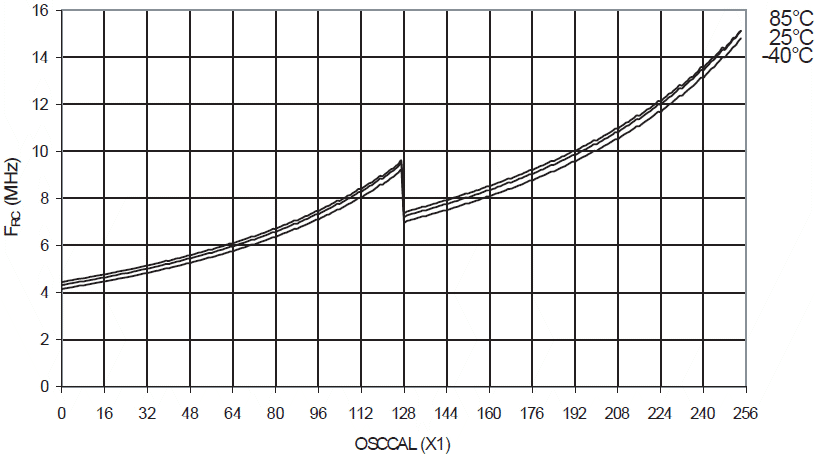

Rys.39 Częstotliwość kalibrowanego oscylatora RC 8MHz w funkcji wartości rejestru OSCCAL


Na początek:  podrozdziału   strony

Pobór prądu przez moduły peryferyjne

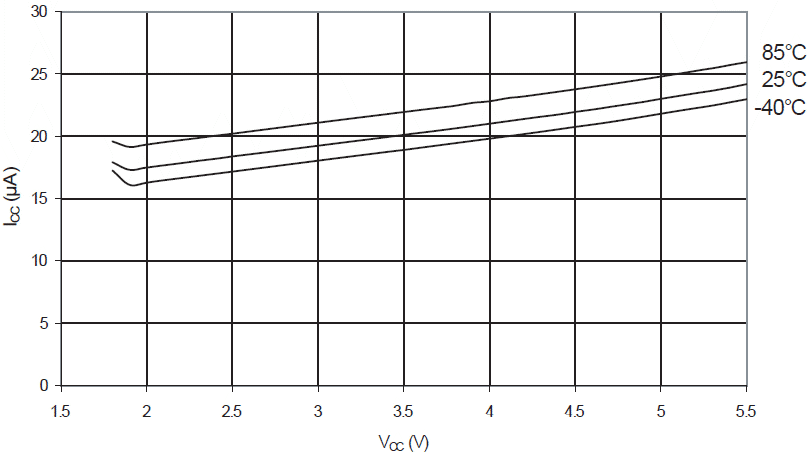

Rys.40 Prąd modułu BOD w funkcji VCC

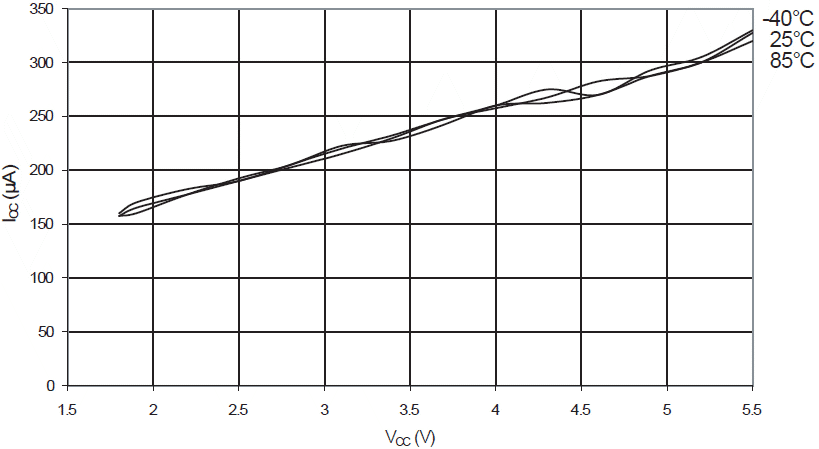

Rys.41 Prąd przetwornika A/C w funkcji VCC (AREF = AVCC)

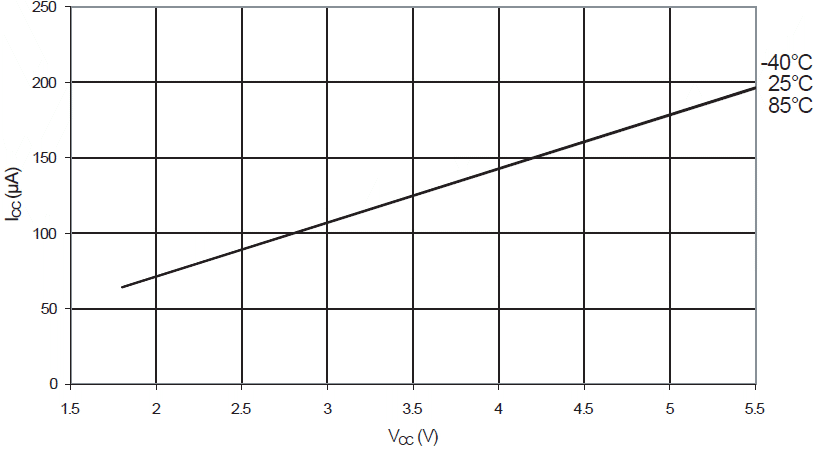

Rys.42 Prąd zewnętrznego napięcia odniesienia AREF w funkcji VCC

Rys.43 Prąd timera licznika zegarowego w funkcji VCC

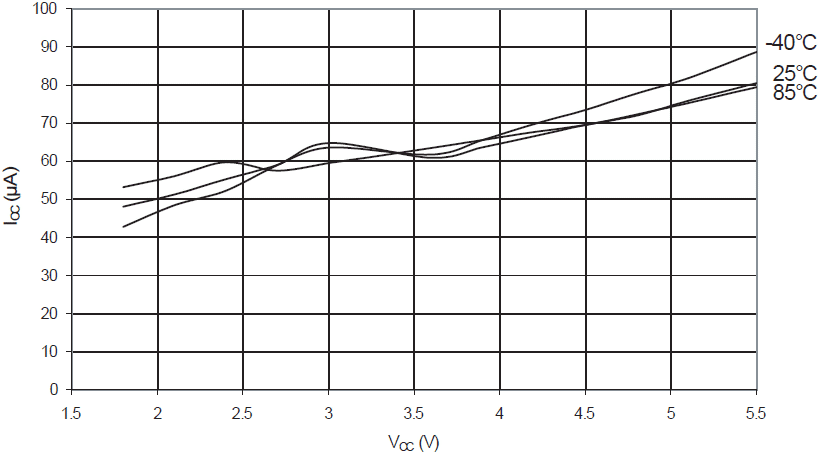

Rys.44 Prąd komparatora analogowego w funkcji VCC

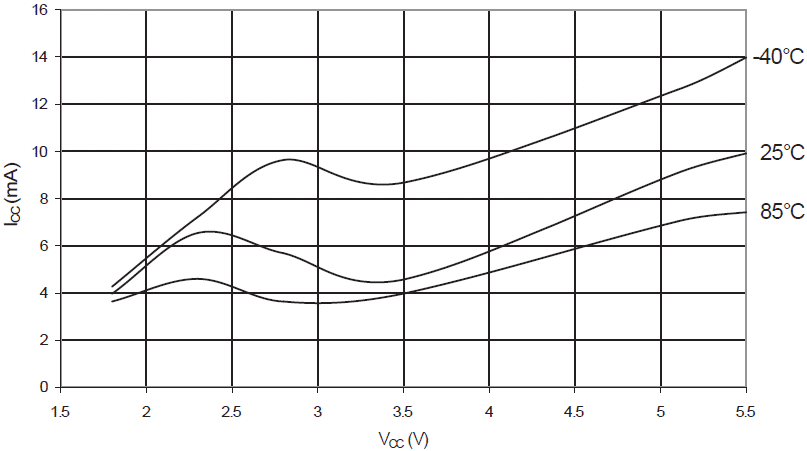

Rys.45 Prąd programowania w funkcji VCC


Na początek:  podrozdziału   strony

Pobór prądu w czasie resetu i szerokość impulsu reset

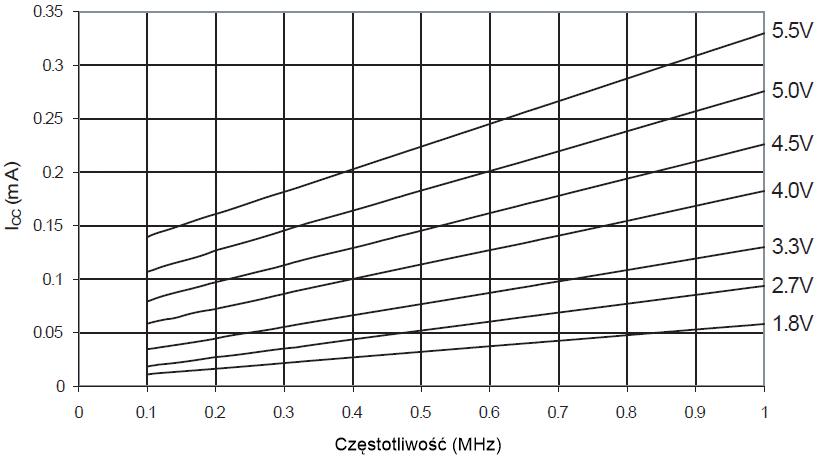

Rys.46 Prąd zasilania w czasie resetu  w funkcji częstotliwości (0,1MHz ... 1,0MHz, z wyłączeniem prądu opornika podciągającego resetu)

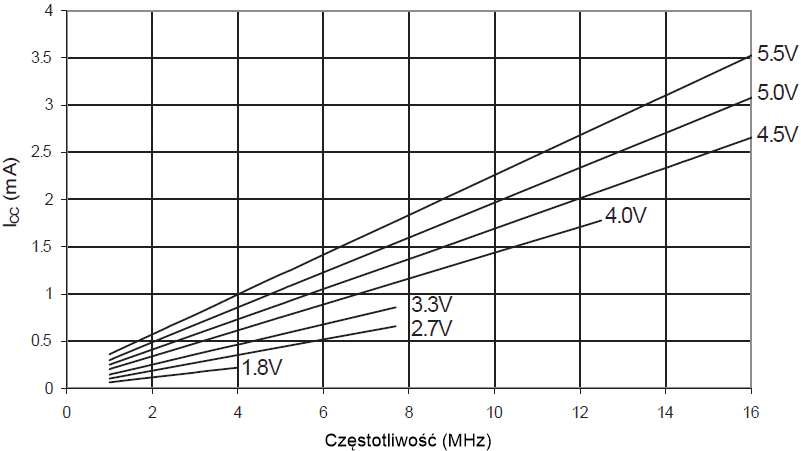

Rys.47 Prąd zasilania w czasie resetu  w funkcji częstotliwości (1MHz ... 16MHz, z wyłączeniem prądu opornika podciągającego resetu)

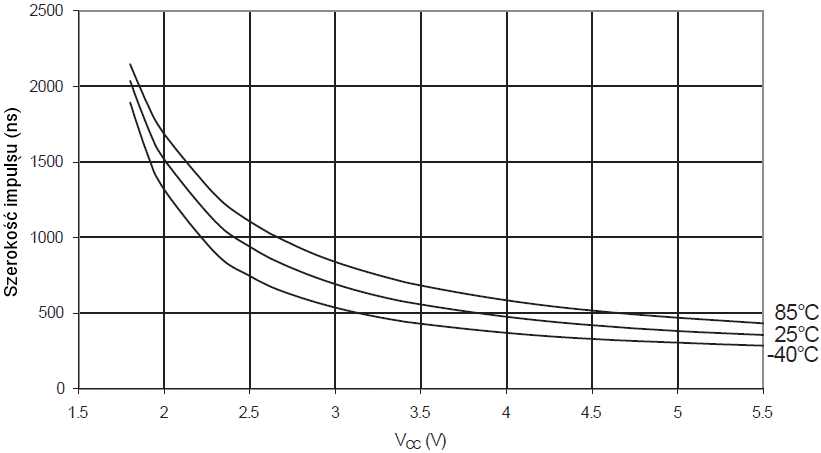

Rys.48 Minimalna szerokość impulsu RESETw funkcji VCC (Zegar zewnętrzny, 1MHz)
