Mikrokontrolery

ATmega640/1280/1281/2560/2561

Konfiguracje końcówek i obudowy


obrazek

Educational and Non-Profit Use of Copyrighted Material:

If you use Microchip copyrighted material solely for educational (non-profit) purposes falling under the “fair use” exception of the U.S. Copyright Act of 1976 then you do not need Microchip’s written permission. For example, Microchip’s permission is not required when using copyrighted material in: (1) an academic report, thesis, or dissertation; (2) classroom handouts or textbook; or (3) a presentation or article that is solely educational in nature (e.g., technical article published in a magazine).

https://www.microchip.com/about-us/legal-information/copyright-usage-guidelines

SPIS TREŚCI KONSERWACJA
Podrozdziały

obrazek

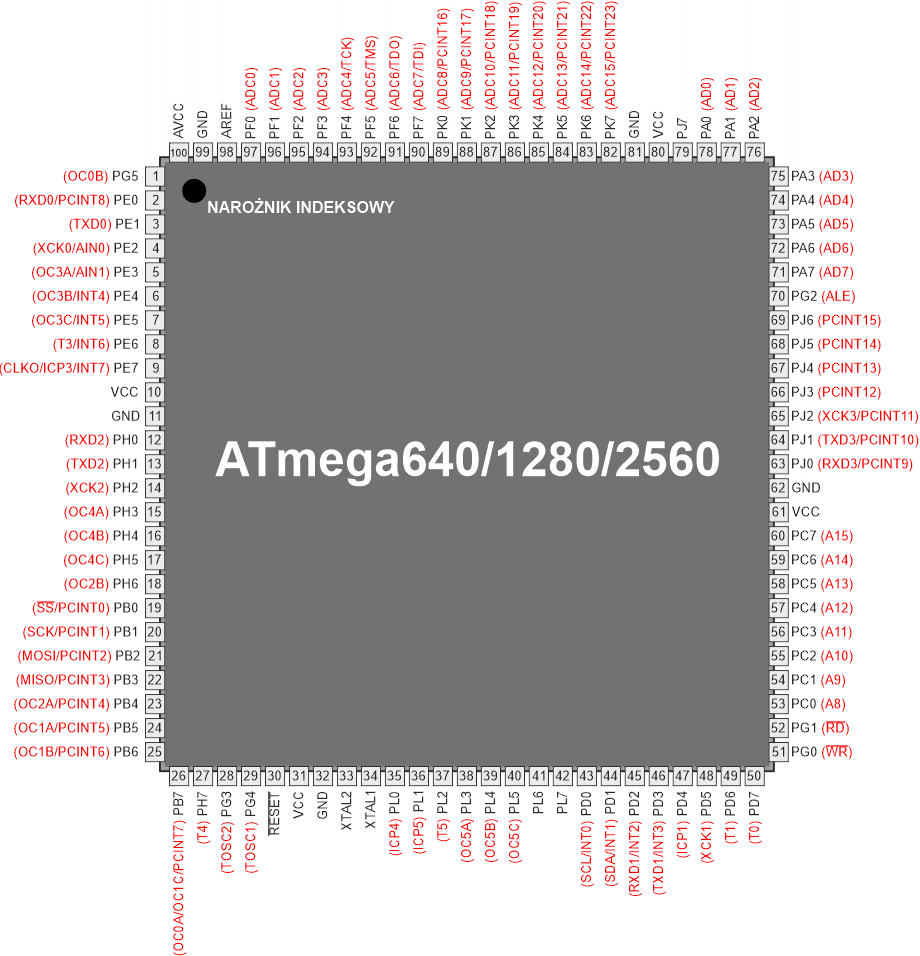

Przydział końcówek w obudowie TQFP – ATmega640/1280/2560


do podrozdziału  do strony

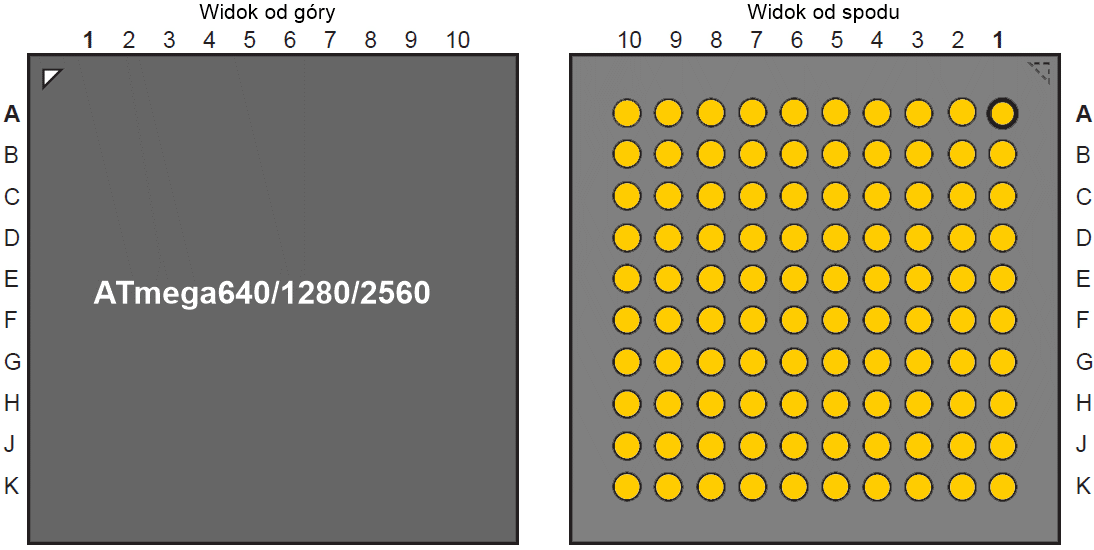

Przydział końcówek w obudowie CGBA – ATmega640/1280/2560

  1 2 3 4 5 6 7 8 9 10
  A   GND AREF PF0 PF2 PF5 PK0 PK3 PK6 GND VCC
B AVCC PG5 PF1 PF3 PF6 PK1 PK4 PK7 PA0 PA2
C PE2 PE0 PE1 PF4 PF7 PK2 PK5 PJ7 PA1 PA3
D PE3 PE4 PE5 PE6 PH2 PA4 PA5 PA6 PA7 PG2
E PE7 PH0 PH1 PH3 PH5 PJ6 PJ5 PJ4 PJ3 PJ2
F VCC PH4 PH6 PB0 PL4 PD1 PJ1 PJ0 PC7 GND
G GND PB1 PB2 PB5 PL2 PD0 PD5 PC5 PC6 VCC
H PB3 PB4 RESET PL1 PL3 PL7 PD4 PC4 PC3 PC2
J PH7 PG3 PB6 PL0 XTAL2 PL6 PD3 PC1 PC0 PG1
K PB7 PG4 VCC GND XTAL1 PL5 PD2 PD6 PD7 PG0

Uwaga: Funkcje każdej końcówki portów są takie same jak dla obudów 100-nóżkowych przedstawionych w poprzednim podrozdziale.


do podrozdziału  do strony

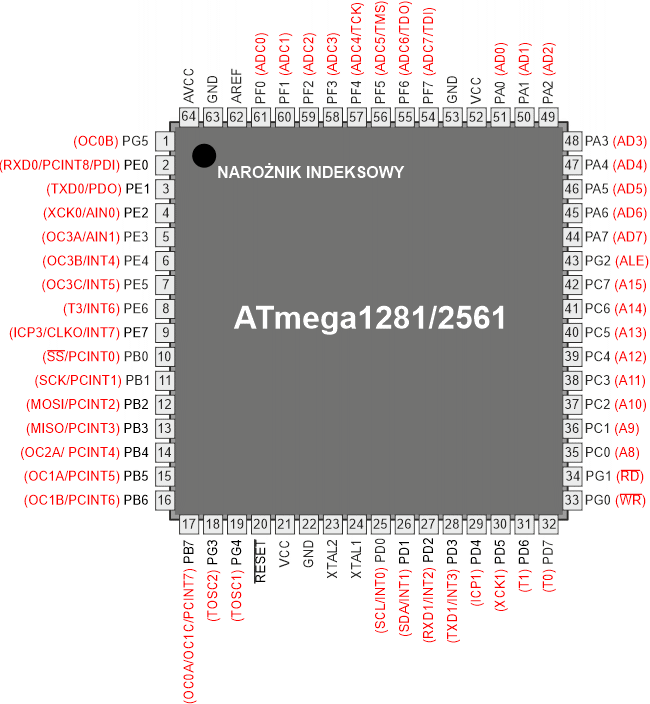

Przydział końcówek w obudowie QFN/MLF – ATmega1281/2561

Uwaga:   Duże pole umieszczone centralnie pod obudową QFN/MLF jest wykonane z metalu i zostało wewnętrznie połączone z masą układu. Należy je przylutować lub przykleić do płytki drukowanej , aby zapewnić dobrą stabilność mechaniczną. Jeśli to centralne pole zostanie pozostawione bez zamocowania, to obudowa może odpaść od płytki drukowanej.

do podrozdziału  do strony

Obudowy

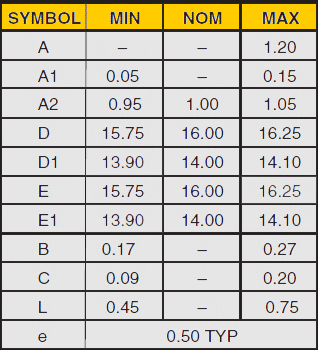

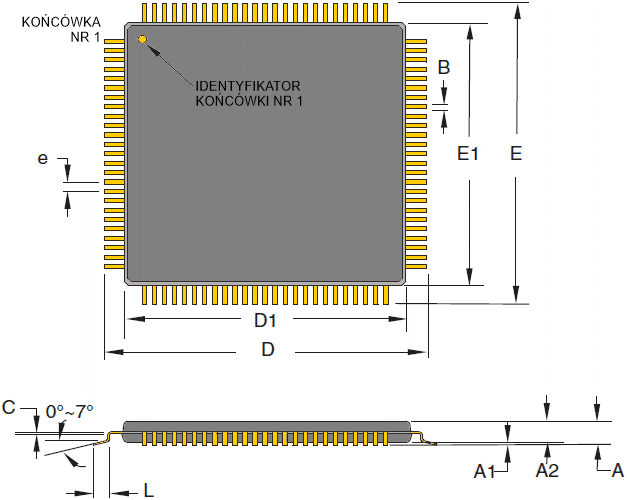

100A

Typowe wymiary w mm

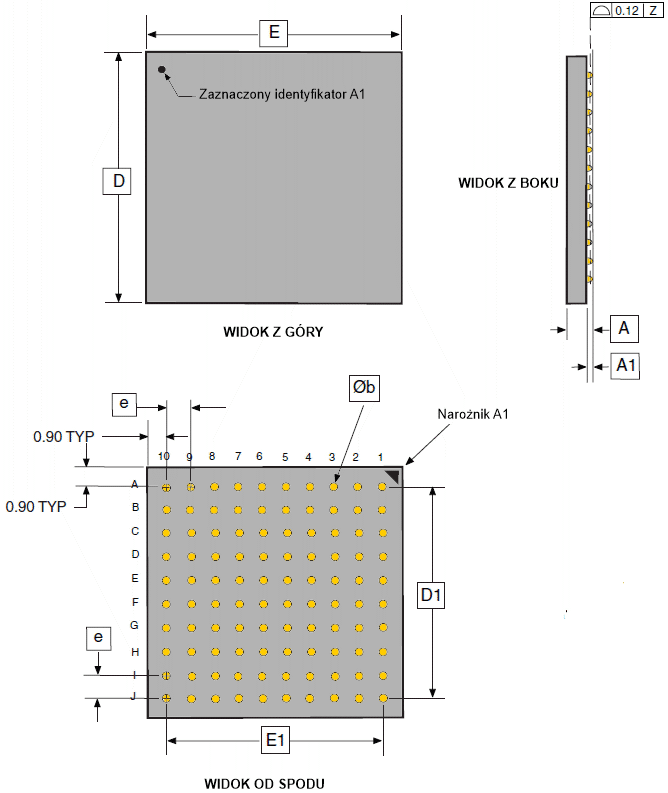

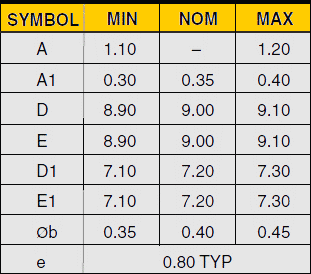

100C1

Typowe wymiary w mm

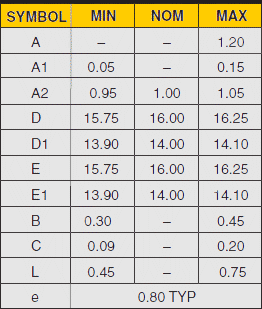

64A

Typowe wymiary w mm

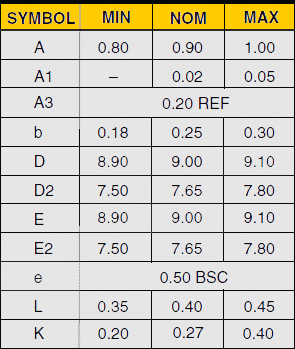

64M2

Typowe wymiary w mm


do podrozdziału  do strony
