Mikrokontrolery

W rozdziale pojawiają się terminy angielskie Input Capture oraz Output Compare. Nie tłumaczyłem ich, ponieważ w języku polskim brak jest dobrych odpowiedników.

Termin Input Capture oznacza reakcję na zdarzenia, które mogą się pojawić w trakcie pracy mikrokontrolera. Reakcja ta polega na zapisaniu czasu wystąpienia tego zdarzenia, czyli na Rejestracji Czasu Zdarzenia Wejściowego. Odbywa się to w ten sposób, iż w momencie wykrycia zdarzenia (np. zmiany poziomu sygnału na określonej końcówce mikrokontrolera) następuje zapamiętanie w osobnym rejestrze stanu timera/licznika (stąd słowo Capture, które po angielsku oznacza "przechwycenie" lub "zarejestrowanie"). Stan ten jest znacznikiem czasu (ang. time-stamp), w którym wystąpiło zdarzenie i może być w różny sposób wykorzystywany w aplikacji.

Termin Output Compare odnosi się do zmiany stanu wybranej końcówki, jeśli wewnętrzny licznik odmierzy odpowiedni czas. Odbywa się to w ten sposób, iż stan licznika jest porównywany z rejestrem przechowującym znacznik czasu. Gdy licznik osiągnie wartość znacznika czasu, występuje zgodność porównania (ang. Compare Match) i w tym momencie mikrokontroler może wykonać różne operacje, np. zmienić stan logiczny określonej końcówki. Pozwala to generować różne przebiegi czasowe.

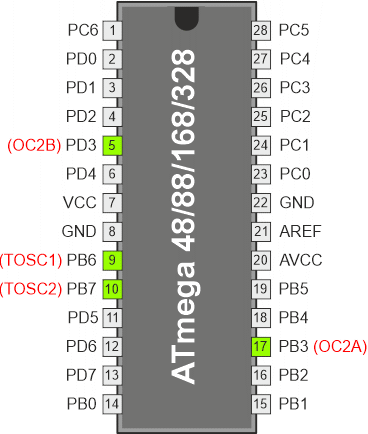

Timer/licznik 2 jest 8-bitowym, jednokanałowym modułem timera/licznika o ogólnym przeznaczeniu. Jego główne cechy są następujące:

• Licznik jednokanałowy
• Zerowanie licznika przy zgodności porównania (automatyczne przeładowanie)
• Bezzakłóceniowy, poprawny fazowo modulator szerokości impulsu (PWM)
• Generator częstotliwości
• 10-bitowy preskaler zegara
• Źródła przerwań przy przepełnieniu lub przy zgodności porównania (TOV2, OCF2A i OCF2B)
• Pozwala na taktowanie z zewnętrznego kwarcu zegarkowego 32kHz, który jest niezależny od zegara we/wy

Na poniższym rysunku przedstawiony został uproszczony schemat blokowy 8-bitowego timera/licznika 2. Tłustym drukiem przedstawiono rejestry we/wy, do których ma dostęp mikroprocesor. Rejestry sterujące timerem/licznikiem 2 opisano w podrozdziale "Opis rejestrów 8-bitowego timera/licznika".

Bit PRTIM2 opisany w podrozdziale "Minimalizacja poboru prądu" musi być zapisany zerem, aby włączyć moduł timera/licznika 2.

Rejestry

Rejestr timera/licznika (TCNT2) oraz rejestry Output Compare (OCR2A i OCR2B) są rejestrami 8-bitowymi. Wszystkie sygnały żądań przerwań są widoczne w rejestrze znaczników przerwań timera (ang. Timer Interrupt Flag Register, TIFR2). Wszystkie przerwania są indywidualnie maskowane za pomocą rejestru maski przerwań timera (ang. Timer Interrupt Mask Register, TIMSK2). Rejestry TIFR2 i TIMSK2 nie są pokazane na obrazku powyżej.

Timer/licznik może być taktowany wewnętrznie poprzez preskaler lub asynchronicznie przez zewnętrzne źródło zegarowe na końcówkach TOSC1/2, co opisano dalej w tym rozdziale. Praca asynchroniczna jest kontrolowana poprzez rejestr stanu asynchronicznego (ang. Asynchronous Status Register, ASSR). Układ wyboru zegara określa, które źródło zegara oraz które zbocze impulsów zegarowych będzie używane przez timer/licznik do zwiększania (lub zmniejszania) jego wartości. Timer/licznik jest nieaktywny, jeśli nie zostało wybrane żadne źródło zegarowe. Wyjście z układu wyboru zegara jest określane jako zegar timera (ang. timer clock, clk_T2).

Definicje

Wiele rejestrów i odwołań do bitów w tym rozdziale jest zapisanych w postaci ogólnej. Mała litera “n” zastępuje numer timera/licznika (w przypadku mikrokontrolerów AVR posiadających kilka takich modułów), w tym wypadku 2. Mała litera “x” zastępuje moduł Output Compare, w tym wypadku moduł porównania A (ang. Compare Unit A) lub moduł porównania B (ang. Compare Unit B). Jednakże w programie należy używać precyzyjnych nazw, np. TCNT2 przy dostępie do wartości timera/licznika 2 itd.

Poniższe definicje są intensywnie używane w dalszej części tego rozdziału:

Timer/licznik może być taktowany przez wewnętrzne synchroniczne lub zewnętrzne asynchroniczne źródło zegarowe. Źródło zegarowe clk_T2 jest standardowo równe zegarowi mikrokontrolera. clk_I/O. Gdy bit AS2 w rejestrze ASSR zostanie ustawiony w stan 1, źródło to będzie pobierane z oscylatora timera/licznika podłączonego do końcówek TOSC1 i TOSC2. Szczegóły pracy asynchronicznej znajdziesz w opisie rejestru stanu asynchronicznego (ang. Asynchronous Status Register, ASSR). Szczegóły na temat źródeł zegarowych i preskalera znajdziesz w rozdziale "Preskaler timera/licznika".

Główną częścią 8-bitowego timera/licznika jest programowalny moduł dwukierunkowego licznika. Poniższy rysunek pokazuje schemat blokowy licznika wraz z jego otoczeniem:

Opis sygnałów (sygnały wewnętrzne):

count		Zwiększenie lub zmniejszenie wartości TCNT2 o 1.
direction		Wybór pomiędzy zmniejszaniem a zwiększaniem wartości licznika.
clear		Zerowanie TCNT2 (ustawienie wszystkich bitów na 0).
clkT2		Zegar timera/licznika.
top		Sygnalizacja, iż licznik osiągnął wartość maksymalną.
bottom		Sygnalizacja, iż licznik osiągnął wartość minimalną (zero).

W zależności od użytego trybu działania licznik jest zerowany, zwiększany o 1 lub zmniejszany o 1 przy każdym takcie zegara timera (clk_T2). Zegar clk_T2 może być tworzony z zewnętrznego lub z wewnętrznego źródła, wybranego bitami wyboru zegara (ang. Clock Select bits, CS22:0). Gdy nie jest wybrane żadne źródło zegarowe (CS22:0 = 0), to timer jest zatrzymany. Jednakże zawartość TCNT2 jest dostępna dla mikroprocesora bez względu na obecność lub brak clk_T2. Zapis przez mikroprocesor posiada wyższy priorytet nad wszystkimi operacjami zliczania lub zerowania.

Sekwencja zliczania jest określana przez ustawienia bitów WGM21 i WGM20 umieszczonych w rejestrze sterującym A  timera/licznika (ang. Timer/Counter Control Register A, TCCR2A) i bit WGM22 w rejestrze sterującym B timera/licznika (ang. Timer/Counter Control Register B, TCCR2B). Istnieją bliskie związki pomiędzy sposobem zachowania się licznika (zliczaniem) a sposobem generacji przebiegów na wyjściach Output Compare, OC2A i OC2B. Więcej na temat zaawansowanych sekwencji zliczania znajdziesz w podrozdziale "Tryby pracy".

Znacznik przepełnienia timera/licznika (ang. Timer/Counter Overflow Flag, TOV2) jest ustawiany zgodnie z trybem pracy wybranym przez bity WGM22:0. Znacznik TOV2 może być używany do generacji przerwania dla mikroprocesora.

8-bitowy komparator ciągle porównuje zawartość licznika TCNT2 z rejestrem Output Compare (OCR2). Gdy TCNT2 zrówna się z zawartością rejestru OCR2, to komparator zasygnalizuje zgodność. Zgodność ustawi znacznik Output Compare (OCF2) przy następnym takcie zegara timera. Jeśli odpowiednie przerwanie zostało włączone (OCIE2 = 1), znacznik Output Compare wygeneruje przerwanie Output Compare. Znacznik Output Compare jest automatycznie zerowany, gdy zostanie wykonana procedura obsługi tego przerwania. Alternatywnie można go wyzerować programowo wpisując na jego pozycji logiczne 1. Generator przebiegu wykorzystuje sygnał zgodności w celu wygenerowania przebiegu wyjściowego zgodnie z trybem pracy ustawionym przez bity WGM21:0 i bity trybu Output Compare (COM21:0). Sygnały MAX i BOTTOM są używane przez generator przebiegu do obsługi specjalnych przypadków wartości krańcowych w niektórych trybach pracy (zobacz do podrozdziału "Tryby pracy").

Poniższy rysunek pokazuje schemat blokowy modułu Output Compare:

Rejestr OCR2 jest podwójnie buforowany, gdy są używane tryby PWN (ang. Pulse Width Modulation). W trybie normalnym oraz w trybie zerowania timera przy zgodności porównania, CTC (ang. Clear Timer on Compare) podwójne buforowanie jest wyłączone. Synchronizuje ono uaktuaktualnianie rejestru porównawczego OCR2x do wartości top lub bottom sekwencji zliczania. Synchronizacja zapobiega powstawaniu impulsów PWM o nieprawidłowej długości lub niesymetrycznych, co tworzy bezbłędne przebiegi wyjściowe.

Dostęp do rejestru OCR2x może wydawać się złożony, lecz tak nie jest. Gdy włączone jest podwójne buforowanie, mikroprocesor posiada dostęp do rejestru buforowego OCR2x, a gdy podwójne buforowanie jest wyłączone, mikroprocesor ma bezpośredni dostęp do OCR2x.

Wymuszone Output Compare

W trybach nie generujących przebiegu PWM wyjście zgodności porównania z komparatora może zostać wymuszone przez zapis jedynki do bitu wymuszenia Output Compare (ang. Force Output Compare bit, FOC2x). Wymuszenie zgodności porównania nie ustawi znacznika OCF2x, ani nie wyzeruje/przeładuje timera, lecz końcówka OC2x zostanie uaktualniona tak, jakby wystąpiła rzeczywista zgodność porównania (ustawienie bitów COM2x1:0 definiuje, czy końcówka  OC2x jest ustawiana, zerowana lub zmienia stan na przeciwny).

Blokowanie zgodności porównania przez zapis do TCNT2

Wszystkie zapisy przez mikroprocesor do rejestru TCNT2 będą blokowały każdą zgodność porównania, która pojawi się w następnym cyklu zegara timera, nawet, jeśli timer został zatrzymany. Cecha ta pozwala zainicjować rejestr OCR2x na tę samą wartość co TCNT2 bez wyzwolenia przerwania, gdy zostanie włączony zegar timera/licznika.

Używanie modułu Output Compare

Ponieważ zapis TCNT2 w dowolnym trybie pracy zablokuje wszystkie zgodności porównań na jeden cykl zegara timera, występuje ryzyko związane ze zmianą zawartości TCNT2, gdy jest używany moduł Output Compare niezależnie od tego, czy timer/licznik pracuje, czy nie. Jeśli wartość wpisana do TCNT2 jest równa wartości OCR2x, zgodność porównania zostanie przegapiona, co w wyniku da nieprawidłową generację przebiegu. Podobnie, nie wpisuj do TCNT2 wartości równej BOTTOM, gdy licznik zlicza w dół.

Ustawienie OC2x powinno być wykonane przed ustawieniem rejestru kierunku danych (ang. Data Direction Register) dla końcówki, która będzie wyjściem. Najprostszym sposobem ustawienia wartości OC2x jest użycie bitu strobowego wymuszonego Output Compare (FOC2x) w trybie normalnym. Rejestr OC2x utrzymuje swoją wartość nawet przy zmianie trybów generacji przebiegów.

Bądź świadomy, iż bity COM2x1:0 nie są podwójnie buforowane wraz z wartością porównania. Zmiana bitów COM2x1:0 odniesie natychmiastowy skutek.

Bity trybu Compare Output (ang. Compare Output Mode bits, COM2x1:0) posiadają dwie funkcje. Po pierwsze, generator przebiegu wykorzystuje bity COM2x1:0 do definiowania stanu końcówki wyjścia porównania (OC2x) przy kolejnej zgodności porównania. Po drugie, bity COM2x1:0 kontrolują źródło wyjściowe dla końcówki OC2x. Obrazek poniżej pokazuje uproszczony schemat sieci logicznej, na którą oddziałuje ustawienie bitów COM2x1:0. Rejestry we/wy, bity we/wy i końcówki we/wy na tym obrazku opisane są tłustym drukiem. Pokazane są tylko te elementy ogólnych rejestrów sterowania portami we/wy (DDR i PORT), na które wpływają bity COM2x1:0. Przy odwołaniu do stanu OC2x, odwołanie to dotyczy wewnętrznego rejestru OC2x, nie końcówki OC2x..

Moduł wyjścia zgodności porównania (ang. Compare Match Output Unit) w trybie nie związanym z PWM

Ogólna funkcja portu we/we zostaje przejęta przez wyjście porównania (OC2x) z generatora przebiegu, jeśli dowolny z bitów COM2x1:0 jest ustawiony. Jednakże kierunek końcówki OC2x (wejście lub wyjście) jest wciąż kontrolowany przez rejestr kierunku danych (DDR) dla tej końcówki portu. Bit portu kierunku danych dla końcówki OC2x (DDR_OC2x) musi być ustawiony jako wyjście, zanim wartość OCx2 stanie się widoczna na końcówce. Funkcja przejmowania jest niezależna od trybu pracy generatora przebiegu.

Zasada działania sieci logicznej dla końcówki Compare Output pozwala na inicjalizację stanu OC2x przed uaktywnieniem wyjścia. Zwróć uwagę, że niektóre z ustawień bitów COM2x1:0 są zarezerwowane tylko dla pewnych trybów pracy. Zobacz do podrozdziału "Opis Rejestrów".

Tryb Compare Output a generacja przebiegów

Generator przebiegów używa bitów COM2x1:0 w różny sposób w trybach Normalnym, CTC i PWM. Dla wszystkich trybów ustawienie COM2x1:0 = 0 mówi generatorowi przebiegów, aby nie wykonywał żadnego działania na rejestrze OC2x przy następnej zgodności porównania. Opis funkcji tych bitów znajdziesz w opisie poszczególnych trybów.

Zmiana stanu bitów COM2x1:0 odniesie efekt przy pierwszej zgodności porównania, która wystąpi po tej zmianie. W trybach nie-PWM działanie może być wymuszone natychmiast przez wykorzystanie bitów strobowych FOC2x.

Tryb pracy, tj. zachowanie się timera/licznika i końcówek Output Compare, jest zdefiniowany przez kombinację bitów trybu generacji przebiegu (WGM22:0) oraz bitów trybu Compare Output (COM2x1:0). Bity trybu Compare Output nie wpływają na sekwencję zliczania, natomiast bity trybu generacji przebiegu wpływają na nią. Bity  COM2x1:0 kontrolują, czy generowane wyjście PWM ma być zaprzeczone, czy nie (ang. inverted lub non-inverted PWM). Dla trybów różnych od trybów PWM bity COM02x1:0 kontrolują, czy sygnał wyjściowy powinien być ustawiany na 1, zerowany lub zmieniany na przeciwny (0 → 1, 1 → 0) przy zgodności porównania (“Moduł zgodności porównania").

Dokładne informacje na temat przebiegów czasowych znajdziesz w podrozdziale "Przebiegi czasowe timera/licznika".

Tryb normalny

Najprostszym trybem pracy jest tryb normalny (ang. Normal Mode, WGM22:0 = 0). W tym trybie kierunek zliczania jest zawsze w górę (stan licznika sie zwiększa przy każdym impulsie zegarowym) i nie jest wykonywane żadne zerowanie licznika. Licznik po prostu się przewija, gdy osiąga swoją maksymalną wartość 8-bitową (TOP = 0xFF), a później startuje ponownie od wartości BOTTOM (0x00). W trybie normalnym znacznik przepełnienia timera/licznika (ang. Timer/Counter Overflow Flag, TOV2) zostanie ustawiony w tym samym cyklu zegarowym, gdy TCNT2 osiąga wartość zero. Znacznik TOV2 w tym przypadku zachowuje się jak 9-ty bit z tym wyjątkiem, że jest tylko ustawiany, nie zerowany. Jednakże w połączeniu z przerwaniem od przepełnienia timera (ang. timer overflow interrupt), które automatycznie zeruje znacznik TOV2, rozdzielczość timera może zostać zwiększona programowo. Nie ma specjalnych przypadków do rozważenia w trybie normalnym, nowa wartość dla licznika może zostać wpisana w dowolnym momencie.

Moduł Output Compare może być użyty do generowania przerwań w zadanych momentach czasu. Używanie Output Compare do generacji przebiegów w trybie normalnym nie jest zalecane, ponieważ zabiera to zbyt wiele czasu mikroprocesora.

Tryb zerowania timera przy zgodności porównania (CTC)

W trybie zerowania timera przy zgodności porównania (ang. Clear Timer on Compare match, CTC)  (WGM22:0 = 2), rejestr OCR2A jest używany do manipulowania rozdzielczością licznika. W trybie CTC licznik jest zerowany, gdy jego wartość (TCNT2) zrówna się  z OCR2A. Rejestr OCR2A definiuje wartość szczytową dla licznika, a stąd również jego rozdzielczość. Ten tryb zapewnia większą kontrolę nad częstotliwością wyjścia zgodności porównania  zgodności porównania. Upraszcza również operację zliczania zdarzeń zewnętrznych.

Wykres czasowy dla trybu CTC jest pokazany na poniższym rysunku. Wartość licznika (TCNT2) zwiększa się aż do pojawienia się zgodności porównania z OCR2A, a wtedy licznik (TCNT2) jest zerowany.

Przerwanie może zostać wygenerowane za każdym razem, gdy wartość licznika osiąga wartość TOP przy użyciu znacznika OCF2A. Jeśli to przerwanie jest uaktywnione, to procedura jego obsługi może zostać użyta do uaktualniania wartości TOP. Jednakże zmiana TOP na wartość bliską BOTTOM przy uruchomionym liczniku bez preskalera lub z małą wartością podziału preskalera musi być dokonywana ostrożnie, ponieważ tryb CTC nie posiada opcji podwójnego buforowania. Jeśli nowa wartość wpisana do OCR2A jest niższa od bieżącej wartości TCNT2, licznik przegapi zgodność porównania. W takim przypadku będzie on musiał zliczać do swojej wartości maksymalnej (0xFF) i rozpocząć od nowa zliczanie od 0x00, zanim będzie mogła wystąpić następna zgodność porównania. W wielu przypadkach taka cecha jest niepożądana.

Przy generowaniu przebiegu wyjściowego w trybie CTC wyjście OC2A może zostać ustawione na zmianę swojego poziomu logicznego przy każdej zgodności porównania przez ustawienie bitów trybu Compare Output na tryb zmiany (COM2A1:0 = 1). Wartość OC2A nie będzie widoczna na końcówce portu aż do ustawienia kierunku danych na wyjście (DDR_OC2A = 1). Generowany przebieg będzie posiadał maksymalną częstotliwość f_OC2A = f_{clk_I/O}/2, gdy OCR2A jest ustawione na zero (0x00). Częstotliwość przebiegu jest zdefiniowana wzorem:

Zmienna N reprezentuje współczynnik preskalera (1, 8, 64, 256 lub 1024).

Tak samo jak w trybie normalnym znacznik TOV2 jest ustawiany w tym samym cyklu zegara timera, gdy licznik zmienia stan z MAX na 0x00.

---

Szybki tryb PWM

Szybki tryb PWM (ang. fast Pulse Width Modulation mode) (WGM22:0 = 3 lub 7) udostępnia opcję generowania przebiegu PWM o wysokiej częstotliwości. Szybkie PWM różni się od innych opcji PWM zliczaniem tylko w jednym kierunku. Licznik zlicza od BOTTOM do TOP, po czym znów rozpoczyna od BOTTOM. TOP jest zdefiniowane jako 0xFF, gdy WGM22:0 = 3, a jako OCR2A, gdy WGM22:0 = 7. W trybie nieodwróconym Compare Output (ang. non-inverting Compare Output mode) wyjście Output Compare (OC2x) jest zerowane przy zgodności porównania pomiędzy TCNT2 a OCR2x i ustawiane przy BOTTOM. W trybie odwróconym Output Compare (ang. inverting Compare Output mode) wyjście jest ustawiane przy zgodności porównania i zerowane przy BOTTOM. Z powodu tego zliczania tylko w jednym kierunku, częstotliwość pracy szybkiego trybu PWM może być dwukrotnie wyższa niż w trybie PWM z poprawnością fazy, który wykorzystuje zliczanie dwukierunkowe. Ta wysoka częstotliwość sprawia, że szybki tryb PWM dobrze nadaje się do aplikacji sterujących mocą, stabilizacją oraz przetwarzaniem cyfrowo/analogowym. Wysoka częstotliwość umożliwia stosowanie mniejszych wymiarowo elementów zewnętrznych (cewek, kondensatorów), a przez to zmniejsza całkowity koszt systemu.

W szybkim trybie PWM licznik jest zwiększany co 1, aż jego zawartość osiągnie TOP. Licznik zostaje następnie wyzerowany przy następnym cyklu zegara timera. Na poniższym rysunku przedstawiono wykres czasowy dla szybkiego trybu PWM. Wartość TCNT2 jest na wykresie przedstawiona jako histogram dla zilustrowania jednokierunkowej operacji zliczania. Wykres zawiera wyjścia PWM nieodwrócone oraz odwrócone. Małe poziome odcinki na zboczach TCNT2 reprezentują zgodności porównań pomiędzy OCR2x a TCNT2.



Znacznik przepełnienia timera/licznika (ang. Timer/Counter Overflow Flag, TOV2) jest ustawiany zawsze, gdy licznik osiąga TOP. Jeśli przerwanie jest uaktywnione, to procedura jego obsługi może zostać użyta do uaktualniania wartości do porównań. W szybkim trybie PWM układ porównawczy pozwala na generację przebiegów PWM na końcówkach OC2x.

Ustawienie bitów COM2x1:0 na 2 utworzy nieodwrócony przebieg PWM, a odwrócony przebieg PWM może zostać wygenerowany przez ustawienie bitów COM2x1:0 na 3: ustawienie bitów COM2A1:0 na 1 umożliwia zmianę stanu końcówki OC0A przy zgodnościach porównań, jeśli jest ustawiony bit WGM22. Opcja ta jest niedostępna dla końcówki OC2B. Faktyczna wartość OC2x pojawi się na końcówce portu tylko wtedy, gdy końcówka ta zostanie ustawiona jako wyjście. Przebieg PWM jest generowany przez ustawianie (lub zerowanie) rejestru OC2x przy zgodności porównania pomiędzy OCR2x i TCNT2, a zerowanie (lub ustawianie) rejestru OC2x w cyklu zegara timera, w którym licznik jest zerowany (zmienia wartość z TOP na BOTTOM).

Częstotliwość przebiegu PWM na wyjściu może być obliczona z poniższego wzoru:

Zmienna N reprezentuje dzielnik preskalera (1, 8, 64, 256 lub 1024).

Wartości ekstremalne rejestru OCR2A reprezentują specjalne przypadki przy generacji przebiegu wyjściowego w szybkim trybie PWM. Jeśli OCR2A jest ustawiony na wartość równą BOTTOM, to na wyjściu pojawią się wąskie szpilki przy każdym  MAX+1 cyklu zegara timera. Ustawienie OCR2A na wartość równą MAX spowoduje powstanie stałego przebiegu o wartości wysokiej lub niskiej (zależnie od polaryzacji wyjścia ustawianej bitami COM2x1:0).

Przebieg wyjściowy z wypełnieniem 50% w szybkim trybie PWM można osiągnąć przez ustawienie wyjścia OC2x na zmianę poziomu logicznego przy każdej zgodności porównania (COM2A1:0 = 1). Generowany przebieg będzie posiadał maksymalną częstotliwość f_OC2 = f_{clk_I/O}/2, gdy rejestr OCR2A zostanie ustawiony na zero. Ta cecha jest podobna do ustawienia zmiany poziomu OC2A w trybie CTC, z wyjątkiem tego, iż opcja podwójnego buforowania w module Output Compare jest uaktywniona w szybkim trybie PWM.

---

Tryb PWM poprawny fazowo

Tryb PWM poprawny fazowo (ang. phase correct PWM mode, WGM22:0 = 1 lub 5) udostępnia opcję generacji przebiegu PWM o wysokiej rozdzielczości i poprawnego fazowo. Oparty on jest na zliczaniu dwukierunkowym. Licznik w kółko zlicza od BOTTOM do TOP, a później od TOP do BOTTOM. TOP jest zdefiniowane jako 0xFF przy WGM22:0 = 1, a jako OCR2A przy WGM22:0 = 5. W nieodwróconym trybie Compare Output końcówka Output Compare (OC2x) jest ustawiana w stan niski przy zgodności porównania pomiędzy TCNT2 i OCR2x przy zliczaniu w górę, a ustawiana w stan wysoki przy tej zgodności porównania przy zliczaniu w dół. W odwróconym trybie Output Compare operacja jest odwrócona. Zliczanie dwukierunkowe skutkuje mniejszą częstotliwością pracy niż przy zliczaniu jednokierunkowym. Jednakże z powodu symetrii trybów PWM z dwukierunkowym zliczaniem są one preferowane w aplikacjach sterujących silnikami.

W trybie PWM poprawnym fazowo licznik jest zwiększany aż osiągnie wartość TOP. Gdy to się stanie, zmienia kierunek zliczania. Wartość TCNT2 będzie równa TOP przez jeden cykl zegara timera. Wykres czasowy trybu PWM poprawnego fazowo przedstawia rysunek poniżej. Wartość TCNT2 jest na wykresie pokazana jako histogram, aby zilustrować zliczanie w obu kierunkach. Wykres zawiera wyjścia PWM nieodwrócone i odwrócone. Małe, poziome linie na zboczach TCNT2 reprezentują zgodności porównań pomiędzy OCR2x a TCNT2.

Znacznik przepełnienia timera/licznika (ang. Timer/Counter Overflow Flag, TOV2) jest ustawiany za każdym razem, gdy licznik osiąga BOTTOM i może on zostać użyty do generowania przerwania w tym właśnie momencie.

W trybie PWM poprawnym fazowo moduł porównawczy pozwala generować przebiegi PWM na końcówkach OC2x. Ustawienie bitów COM2x1:0 na 2 wytworzy nieodwrócony przebieg PWM, a przebieg odwrócony powstanie przy ustawieniu COM2x1:0 na 3. Ustawienie bitów COM2A na 1 umożliwia zmianę stanu końcówki OC2A przy zgodności porównani, jeśli bit WGM22 został ustawiony. Opcja ta nie jest dostępna dla końcówki OC2B.

Faktyczna wartość OC2x pojawi się na końcówce portu tylko wtedy, gdy końcówka ta zostanie ustawiona jako wyjście. Przebieg PWM jest generowany przez zerowanie (lub ustawianie) rejestru OC2x przy zgodności porównania pomiędzy OCR2x i TCNT2, gdy licznik zlicza w górę, a ustawianie (lub zerowanie) rejestru OC2x przy zgodności porównania pomiędzy OCR2x a TCNT2, gdy licznik zlicza w dół. Wyjściową częstotliwość PWM w trybie PWM poprawnym fazowo obliczamy wg poniższego wzoru:

Zmienna N reprezentuje dzielnik preskalera (1, 8, 64, 256 lub 1024).

Wartości ekstremalne dla rejestru OCR2A reprezentują specjalne przypadki przy generacji przebiegu PWM w trybie poprawnym fazowo. Jeśli OCR2A zostanie ustawiony na BOTTOM, to wyjście będzie stale w stanie niskim, a jeśli ustawi się go na MAX, to na wyjściu ciągle będzie stan wysoki  w trybie nieodwróconym PWM. W trybie odwróconym PWM wyjście będzie w przeciwnych stanach logicznych.

Na samym początku okresu 2 na wykresie powyżej OCnx przechodzi ze stanu wysokiego w niski, nawet jeśli nie występuje zgodność porównania. Miejsce tego przejścia ma zagwarantować symetryczność wokół BOTTOM. Istnieją dwa przypadki dające takie przejście bez zgodności porównania.

• OCRnx zmienia swoją wartość z MAX, jak na wykresie. Gdy wartością OCRnx jest MAX, to wartość końcówki OCnx jest taka sama, jak wynik zgodności porównania przy zliczaniu w dół. Aby zapewnić symetrię wokół BOTTOM, wartość OCnx przy MAX musi odpowiadać wynikowi zgodności porównania przy zliczaniu w górę.
• Timer rozpoczyna zliczanie od wartości wyższej od tej w OCR2A i z tego powodu przegapia zgodność porównania, a zatem również zmianę OCnx, która zdarzyłaby się w trakcie zliczania w górę.

Poniższe rysunki pokazują timer/licznik w trybie synchronicznym, a zegar timera (clk_T2) jest z tego powodu pokazany jako sygnał zegarowy taktujący licznik. W trybie asynchronicznym clk_I/O powinien być zastąpiony przez zegar oscylatora timera/licznika. Rysunki zawierają informację o momencie ustawiania znaczników przerwania. Rysunek poniżej zawiera przebiegi czasowe dla podstawowej pracy timera/licznika. Ciąg zliczania jest bliski wartości MAX we wszystkich trybach z wyjątkiem trybu PWM poprawnego fazowo.

Wykres czasowy Timera/Licznika bez preskalera

Następny wykres pokazuje te same dane, lecz z uruchomionym preskalerem (f_{clk_I/O}:8):

Kolejny wykres pokazuje ustawianie znacznika OCF2A we wszystkich trybach  z wyjątkiem trybu CTC:

Kolejny wykres pokazuje ustawianie znacznika OCF2A i zerowanie licznika TCNT2 w trybie CTC.

Gdy timer/licznik 2 pracuje asynchronicznie, należy rozważyć kilka rzeczy.

• Ostrzeżenie: Gdy przełącza się pomiędzy taktowaniem asynchronicznym a synchronicznym timera/licznika 2, zawartość rejestrów TCNT2, OCR2x i TCCR2x może stać się nieprawidłowa. Bezpieczna procedura przełączania źródła zegarowego jest następująca:

• Główny zegar mikroprocesora musi mieć częstotliwość większą od czterokrotnej częstotliwości oscylatora.
• Przy zapisie do jednego z rejestrów TCNT2, OCR2x i TCCR2x wartość jest umieszczana w rejestrze tymczasowym i zatrzaskiwana po dwóch dodatnich zboczach sygnału na końcówce TOSC1. Użytkownik nie powinien wpisywać nowej wartości, zanim zawartość rejestru tymczasowego nie zostanie przeniesiona w swoje miejsce przeznaczenia. Każdy ze wspomnianych rejestrów ma swój indywidualny rejestr tymczasowy, co oznacza, że przykładowo zapis do TCNT2 nie zaburza wcześniejszego zapisu do OCR2x. Aby wykrywać, iż ma miejsce przenoszenie zawartości rejestru tymczasowego do rejestru przeznaczenia, zaimplementowano rejestr stanu asynchronicznego (ang. Asynchronous Status Register – ASSR).
• Przy wchodzeniu w tryb oszczędzania energii lub tryb zmniejszania zakłóceń dla przetwornika A/C po zapisie do TCNT2, OCR2x i TCCR2x, użytkownik musi zaczekać na uaktualnienie zapisanego rejestru, jeśli timer/licznik 2 będzie używany do wybudzania mikrokontrolera, ponieważ funkcja Output Compare jest zablokowana w czasie zapisu do OCR2x lub TCNT2. Jeśli cykl zapisu nie zakończył się, a mikrokontroler wszedł w tryb uśpienia przed powrotem bitu OCR2xUB na zero, to mikrokontroler nigdy nie otrzyma przerwania przy zgodności porównania i nie wybudzi się.
• Jeśli timer/licznik 2 jest używany do wybudzania mikrokontrolera z trybów oszczędzania energii, należy podjąć środki ostrożności, jeśli użytkownik zechce ponownie wejść w jeden z tych trybów: logika przerwań wymaga jeden takt TOSC1, aby się zresetować. Jeśli czas pomiędzy wybudzeniem a ponownym wejściem w tryb uśpienia jest krótszy od taktu TOSC1, to przerwanie się nie pojawi i mikrokontroler nie wybudzi się ponownie. Jeśli użytkownik ma wątpliwości, czy czas przed ponownym wejściem w tryb oszczędzania energii lub tryb zmniejszania zakłóceń dla przetwornika A/C jest wystarczający, to postępowanie zgodnie z poniższym algorytmem da pewność, iż jeden takt TOSC1 upłynął:

• Gdy zostanie wybrana praca asynchroniczna, oscylator 32,768 kHz zawsze pracuje z wyjątkiem trybów wyłączenia i gotowości (ang. Power-down/Standby). Po resecie przy włączeniu (ang. Power-up Reset) lub po wybudzeniu z trybu wyłączenia/gotowości, użytkownik powinien mieć świadomość, iż oscylator ten może wymagać do jednej sekundy na ustabilizowanie się. Zaleca się zatem odczekać co najmniej jedną sekundę przed korzystaniem z timera/licznika 2 po włączeniu lub wybudzeniu z trybu wyłączenia/gotowości. Zawartość rejestrów timera/licznika 2 należy potraktować jako utraconą po wybudzeniu z tych trybów z powodu niestabilnego sygnału zegarowego przy starcie, bez względu na to czy używany jest oscylator, czy stosowany jest sygnał zegarowy z końcówki TOSC1.
• Opis wybudzania w tryb oszczędzania energii lub tryb zmniejszania zakłóceń dla przetwornika A/C, gdy timer jest taktowany asynchronicznie: Gdy spełniony jest warunek przerwania, proces wybudzania rozpoczyna się od następnego taktu zegara timera, tj. timer zawsze ma zawartość zwiększoną co najmniej o jeden, zanim procesor będzie w stanie odczytać wartość licznika. Po wybudzeniu mikrokontroler jest wstrzymywany na cztery takty, po czym wykonuje procedurę obsługi przerwania i wznawia wykonywanie programu od instrukcji umieszczonej za instrukcją SLEEP.
• Odczyt rejestru TCNT2 na krótko po wybudzeniu z trybuoszczędzania energii może dać nieprawidłowy wynik. Ponieważ TCNT2 jest taktowany z zegara asynchronicznego TOSC, to odczyt rejestru TCNT2 musi zostać wykonany poprzez rejestr zsynchronizowany z wewnętrznym zegarem we/wy. Synchronizacja ma miejsce dla każdego narastającego zbocza sygnału TOSC1. Przy wybudzaniu z trybu oszczędzania energii i ponownym uaktywnieniu zegara w/wy (clk_I/O), rejestr TCNT2 da odczyt wartości, którą posiadał przed wejściem w stan uśpienia aż do następnego zbocza narastającego TOSC1. Faza zegara TOSC po wybudzeniu z trybu oszczędzania energii jest nieprzewidywalna, ponieważ zależy od czasu wybudzania. Dlatego zaleca się wykonanie następującej procedury dla odczytu rejestru TCNT2:

• Podczas pracy asynchronicznej synchronizacja znaczników przerwań dla asynchronicznego timera zajmuje trzy takty procesora plus jeden takt timera. Dlatego timer jest posuwany do przodu przynajmniej o jeden, zanim procesor będzie mógł odczytać wartość timera, która spowodowała ustawienie znacznika przerwania. Końcówka Output Compare jest zmieniana wg zegara timera i nie jest synchronizowana z zegarem procesora.

Preskaler dla timera/licznika 2

Źródło zegarowe dla timera/licznika 2 nosi nazwę clk_T2S i jest standardowo połączone z głównym zegarem we/wy systemu, clk_I/O. Przez ustawienie bitu AS2 w rejestrze ASSR timer/licznik 2 jest taktowany asynchronicznie z końcówki TOSC1. To umożliwia użycie timera/licznika 2 jako licznika zegarowego rzeczywistego (ang. Real Time Counter, RTC). Gdy bit AS2 jest ustawiony, końcówki TOSC1 i TOSC2 zostają odłączone od portu B. Wtedy można pomiędzy nie podłączyć kryształ kwarcu, który będzie służył jako niezależne źródło zegarowe dla timera/licznika 2. Oscylator został zoptymalizowany do użytku z kwarcem 32,768 kHz. Podłączanie zewnętrznego źródła zegarowego do końcówki TOSC1 nie jest zalecane.

Możliwe ustawienia preskalera dla timera/licznika 2 są następujące: clk_T2S/8, clk_T2S/32, clk_T2S/64, clk_T2S/128, clk_T2S/256 i clk_T2S/1024. Dodatkowo można wybrać clk_T2S jak również 0 (stop). Ustawienie bitu PSRASY w rejestrze GTCCR resetuje preskaler. Pozwala to użytkownikowi pracować z przewidywalnym preskalerem.

TCCR2A – Timer/Counter Control Register A – Rejestr A sterowania timerem/licznikiem

Bity 7:6 – COM2A1:0: Compare Match Output A Mode – Tryb wyjścia A dla zgodności porównania

Bity te sterują zachowaniem końcówki Output Compare A (OC2A). Jeśli jeden lub oba bity COM2A1:0 są ustawione, to wyjście OC2A przejmuje normalną funkcję portu końcówki we/wy. Jednakże zauważ, iż bit rejestru kierunku danych (ang. Data Direction Register, DDR) odpowiadający końcówce OC2A musi być ustawiony w celu uaktywnienia jej jako wyjście.

Gdy wyjście OC2A jest połączone z końcówką, funkcje bitów COM2A1:0 zależą od ustawienia bitów WGM22:0.

Funkcje bitów COM2A1:0, gdy bity WGM22:0 są ustawione na tryb normalny lub CTC (nie PWM):

Funkcje bitów COM2A1:0, gdy bity WGM22:0 są ustawione na szybki tryb PWM:

Funkcje bitów COM3A1:0, gdy bity WGM22:0 są ustawione na tryb PWM poprawny fazowo:

Bity 5:4 – COM2B1:0: Compare Match Output B Mode – Tryb wyjścia B dla zgodności porównania

Te bity sterują zachowaniem końcówki Output Compare B (OC2B).Jeśli jeden lub oba bity COM2B1:0 są ustawione, to wyjście OC2B przejmuje normalną funkcję portu końcówki we/wy. Jednakże zauważ, iż bit rejestru kierunku danych (ang. Data Direction Register, DDR) odpowiadający końcówce OC2B musi być ustawiony w celu uaktywnienia jej jako wyjście.

Gdy wyjście OC2B jest połączone z końcówką, funkcje bitów COM2B1:0 zależą od ustawienia bitów WGM22:0.

Funkcje bitów COM2B1:0, gdy bity WGM22:0 są ustawione na szybki tryb PWM:

Funkcje bitów COM2B1:0, gdy bity WGM22:0 są ustawione na tryb PWM poprawny fazowo:

Bity 3:2 – Zarezerwowane

Bity te są w ATmega48A/PA/88A/PA/168A/PA/328/P zarezerwowane i przy odczycie dają zawsze wartość 0.

Bity 1:0 – WGM21:0: Waveform Generation Mode – Tryb generacji przebiegu

Bity te w połączeniu z bitem WGM22 znajdującym się w rejestrze TCCR2B sterują sposobem zliczania przez licznik, źródłem wartości maksymalnej (TOP) oraz typem generacji przebiegu, który ma zostać użyty. Moduł timera/licznika wspiera następujące tryby pracy: tryb normalny (licznik), tryb zerowania licznika przy zgodności porównania (ang. Clear Timer on Compare Match, CTC) oraz dwa tryby modulacji szerokości impulsu (ang. Pulse Width Modulation, PWM). Zobacz do podrozdziału "Tryby pracy".

Funkcje bitów trybu generacji przebiegu

---

TCCR2B – Timer/Counter Control Register B – Rejestr B sterowania timerem/licznikiem

Bit 7 – FOC2A: Force Output Compare A – Wymuszone Output Compare A

Bit FOC2A jest aktywny tylko wtedy, gdy bity WGM22:0 określają tryb nie-PWM.

Jednakże dla kompatybilności z przyszłymi urządzeniami bit ten musi być zapisywany zerem przy zapisie do rejestru TCCR2B w czasie pracy w trybie PWM. Gdy do bitu FOC2A zostanie zapisana logiczna jedynka, zostaje natychmiast wymuszona zgodność porównania na module generacji przebiegu. Wyjście OC2A jest zmieniane zgodnie z ustawieniami bitów COM2A1:0. Zwróć uwagę, iż bit FOC2A jest zaimplementowany jako strob. Dlatego to wartość obecna w bitach COM2A1:0 określa efekt wymuszonej zgodności porównania.

Strob FOC2A nie wygeneruje żadnego przerwania, ani nie wyzeruje timera w trybie CTC używającego rejestru OCR2A jako TOP.

Przy odczycie bit FOC2A daje zawsze wartość zero.

Bit 6 – FOC2B: Force Output Compare B – Wymuszone Output Compare B

Bit FOC2B jest aktywny tylko wtedy, gdy bity WGM22:0 określają tryb nie-PWM.

Jednakże dla kompatybilności z przyszłymi urządzeniami bit ten musi być zapisywany zerem przy zapisie do rejestru TCCR2B w czasie pracy w trybie PWM. Gdy do bitu FOC2B zostanie zapisana logiczna jedynka, zostaje natychmiast wymuszona zgodność porównania na module generacji przebiegu. Wyjście OC2B jest zmieniane zgodnie z ustawieniami bitów COM2B1:0. Zwróć uwagę, iż bit FOC2B jest zaimplementowany jako strob. Dlatego to wartość obecna w bitach COM2B1:0 określa efekt wymuszonej zgodności porównania

Strob FOC2B nie wygeneruje żadnego przerwania, ani nie wyzeruje timera w trybie CTC używającego rejestru OCR2B jako TOP.

Przy odczycie bit FO20B daje zawsze wartość zero.

Bity 5:4 – Zarezerwowane

Bity te są w ATmega48A/PA/88A/PA/168A/PA/328/P zarezerwowane i przy odczycie dają zawsze wartość 0.

Bit 3 – WGM22: Waveform Generation Mode – Tryb generacji przebiegu

Zobacz do opisu rejestru TCCR2A.

Bity 2:0 – CS22:0: Clock Select – Wybór zegara

Trzy bity wyboru zegara wybierają źródło zegarowe, z którego będzie korzystał timer/licznik.

---

TCNT2 – Timer/Counter Register – Rejestr timera/licznika 2

Rejestr timera/licznika daje bezpośredni dostęp zarówno przy odczycie jak i przy zapisie do zawartości 8-bitowego licznika w module timera/licznika. Zapis do rejestru TCNT2 blokuje (usuwa) zgodność porównania przy następnym cyklu zegara timera. Modyfikowanie licznika (TCNT2) podczas jego pracy wprowadza ryzyko pominięcia zgodności porównania pomiędzy TCNT2 a rejestrami OCR2x.

---

OCR2A – Output Compare Register A –  Rejestr A dla Output Compare

Rejestr A dla Output Compare zawiera 8-bitową wartość, która jest ciągle porównywana z zawartością licznika (TCNT2). Zgodność może zostać wykorzystana do generacji przerwania Output Compare lub do generacji przebiegu wyjściowego na końcówce OC2A.

---

OCR2B – Output Compare Register B –  Rejestr B dla Output Compare

Rejestr B dla Output Compare zawiera 8-bitową wartość, która jest ciągle porównywana z zawartością licznika (TCNT2). Zgodność może zostać wykorzystana do generacji przerwania Output Compare lub do generacji przebiegu wyjściowego na końcówce OC2B.

---

TIMSK2 – Timer/Counter 2 Interrupt Mask Register – Rejestr maskowania przerwań od timera/licznika 2

Bity 7:3 – Zarezerwowane

Bity te są w ATmega48A/PA/88A/PA/168A/PA/328/P zarezerwowane i przy odczycie dają zawsze wartość 0.

Bit 2 – OCIE2B: Timer/Counter Output Compare Match B Interrupt Enable – Włączanie przerwań przy zgodności porównania B w timerze/liczniku

Gdy bit OCIE2B zostanie ustawiony na jeden, a bit I w rejestrze stanu SREG jest również ustawiony, to jest uaktywniane przerwanie przy zgodności porównania B w timerze/liczniku 2. Przerwanie to jest wykonywane, jeśli w timerze/liczniku wystąpi zgodność porównania, tj. gdy zostanie ustawiony bit OCF2B bit w rejestrze znaczników przerwań od timera/licznika (ang. Timer/Counter Interrupt Flag Register, TIFR2).

Bit 1 – OCIE2A: Timer/Counter0 Output Compare Match A Interrupt Enable – Włączanie przerwań przy zgodności porównania A w timerze/liczniku

Gdy bit OCIE2A zostanie ustawiony na jeden, a bit I w rejestrze stanu SREG jest również ustawiony, to jest uaktywniane przerwanie przy zgodności porównania A w timerze/liczniku 2. Przerwanie to jest wykonywane, jeśli w timerze/liczniku wystąpi zgodność porównania, tj. gdy zostanie ustawiony bit OCF2A w rejestrze znaczników przerwań od timera/licznika (ang. Timer/Counter Interrupt Flag Register, TIFR2).

Bit 0 – TOIE2: Timer/Counter0 Overflow Interrupt Enable – Włączenie przerwań przy przepełnieniu timera/licznika 2

Gdy bit TOIE2 zostanie zapisany stanem jeden, a bit I w rejestrze stanu SREG jest ustawiony, to jest uaktywniane przerwanie przy przepełnieniu timera/licznika 0. Przerwanie to jest wykonywane, jeśli wystąpi przepełnienie w timerze/liczniku 2, tj. gdy zostanie ustawiony bit TOV2 w rejestrze znaczników przerwań od timera/licznika (ang. Timer/Counter Interrupt Flag Register, TIFR2).

---

TIFR2 – Timer/Counter 0 Interrupt Flag Register – Rejestr znaczników przerwań od timera/licznika 0

Bity 7:3 – Zarezerwowane

Bity te są w ATmega48A/PA/88A/PA/168A/PA/328/P zarezerwowane i przy odczycie dają zawsze wartość 0.

Bit 2 – OCF2B: Output Compare Flag 2 B – Znacznik Output Compare 2 B

Bit OCF2B jest ustawiany, gdy wystąpi zgodność porównania pomiędzy timerem/licznikiem 2 a danymi w rejestrze Output Compare 2 B (ang. Output Compare Register2 B, OCR2B). Bit OCF0B jest zerowany sprzętowo przy wykonaniu odpowiedniego wektora przerwania. Alternatywnie można go wyzerować przez zapis do znacznika logicznej jedynki. Gdy są ustawione bity: I w SREG, OCIE2B i OCF2B, zostaje wykonane przerwanie przy zgodności porównania.

Bit 1 – OCF2A: Output Compare Flag 2 A – Znacznik Output Compare 2 A

Bit OCF2A jest ustawiany, gdy wystąpi zgodność porównania pomiędzy timerem/licznikiem 0 a danymi w rejestrze Output Compare 2 A (ang. Output Compare Register2 A, OCR2A). Bit OCF0A jest zerowany sprzętowo przy wykonaniu odpowiedniego wektora przerwania. Alternatywnie można go wyzerować przez zapis do znacznika logicznej jedynki. Gdy są ustawione bity: I w SREG, OCIE2AB i OCF2A, zostaje wykonane przerwanie przy zgodności porównania.

Bit 1 – TOV2: Timer/Counter0 Overflow Flag – Znacznik przerwania przy przepełnieniu timera/licznika

Bit TOV2 jest ustawiany, gdy wystąpi przepełnienie w timerze/liczniku 0. Bit TOV2  jest zerowany sprzętowo przy wykonaniu odpowiedniego wektora przerwania. Alternatywnie można go wyzerować przez zapis do znacznika logicznej jedynki. Gdy są ustawione bity I w SREG oraz TOV2, zostaje wykonane przerwanie od przepełnienia timera/licznika 2.

Ustawianie tego znacznika zależy od ustawienia bitów WGM2[2:0]:

---

ASSR – Asynchronous Status Register – Rejestr stanu asynchronicznego

Bit 7 – Zarezerwowany

Bit ten jest w ATmega48A/PA/88A/PA/168A/PA/328/P zarezerwowany i przy odczycie daje zawsze wartość 0.

Bit 6 – EXCLK: Enable External Clock Input – Uaktywnienie wejścia zewnętrznego zegara

Gdy bit EXCLK jest zapisany jedynką i wybrany został zegar asynchroniczny, to uaktywniany jest bufor wejścia zegara zewnętrznego, a zegar zewnętrzny można doprowadzić do końcówki 1 oscylatora timera (ang. Timer Oscillator 1, TOSC1) zamiast kwarcu 32kHz. Zapis bitu EXCLK powinien być wykonany przed wyborem pracy asynchronicznej. Zauważ, iż oscylator kwarcowy będzie pracował tylko wtedy, gdy ten bit ma stan zero.

Bit 5 – AS2: Asynchronous Timer/Counter2 – Tryb pracy asynchronicznej

Gdy bit AS2 zostanie zapisany stanem zero, timer/licznik 2 jest taktowany z zegara we/wy clk_I/O. Gdy do bitu AS2 zostanie wpisana jedynka, timer/licznik 2 jest taktowany z oscylatora kwarcowego podłączonego do końcówki 1 oscylatora timera (ang. Timer Oscillator 1 pin, TOSC1). Gdy zmienia się wartość bitu AS2, zawartości rejestrów TCNT2, OCR2A, OCR2B, TCCR2A i TCCR2B mogą być nieprawidłowe.

Bit 4 – TCN2UB: Timer/Counter2 Update Busy – Uaktualnienie rejestru TCNT2 w toku

Gdy timer/licznik 2 pracuje asynchronicznie i rejestr TCNT2 zostanie zapisany, bit ten przechodzi w stan jeden. Gdy rejestr TCNT2 został uaktualniony z rejestru tymczasowego, bit jest zerowany sprzętowo. Logiczne zero w tym bicie oznacza, iż rejestr TCNT2 można zapisać nową wartością.

Bit 3 – OCR2AUB: Output Compare Register2 Update Busy – Uaktualnienie rejestru OCR2A w toku

Gdy timer/licznik 2 pracuje asynchronicznie i rejestr OCR2A zostanie zapisany, bit ten przechodzi w stan jeden. Gdy rejestr OCR2A został uaktualniony z rejestru tymczasowego, bit jest zerowany sprzętowo. Logiczne zero w tym bicie oznacza, iż rejestr OCR2A można zapisać nową wartością.

Bit 2 – OCR2BUB: Output Compare Register2 Update Busy – Uaktualnienie rejestru OCR2B w toku

Gdy timer/licznik 2 pracuje asynchronicznie i rejestr OCR2B zostanie zapisany, bit ten przechodzi w stan jeden. Gdy rejestr OCR2B został uaktualniony z rejestru tymczasowego, bit jest zerowany sprzętowo. Logiczne zero w tym bicie oznacza, iż rejestr OCR2B można zapisać nową wartością.

Bit 1 – TCR2AUB: Timer/Counter Control Register2 Update Busy – Uaktualnienie rejestru TCCR2A w toku

Gdy timer/licznik 2 pracuje asynchronicznie i rejestr TCCR2A zostanie zapisany, bit ten przechodzi w stan jeden. Gdy rejestr TCCR2A został uaktualniony z rejestru tymczasowego, bit jest zerowany sprzętowo. Logiczne zero w tym bicie oznacza, iż rejestr TCCR2A można zapisać nową wartością.

Bit 0 – TCR2BUB: Timer/Counter Control Register2 Update Busy – Uaktualnienie rejestru TCCR2B w toku

Gdy timer/licznik 2 pracuje asynchronicznie i rejestr TCCR2B zostanie zapisany, bit ten przechodzi w stan jeden. Gdy rejestr TCCR2B został uaktualniony z rejestru tymczasowego, bit jest zerowany sprzętowo. Logiczne zero w tym bicie oznacza, iż rejestr TCCR2B można zapisać nową wartością.

Jeśli zostanie wykonany zapis do dowolnego z tych pięciu rejestrów timera/licznika 2, gdy jego znacznik zajętości jest ustawiony, to zapisana wartość może ulec uszkodzeniu i spowodować niezamierzone przerwanie.

Mechanizm odczytu TCNT2, OCR2A, OCR2B, TCCR2A i TCCR2B jest inny. Gdy odczytywany jest rejestr TCNT2, odczytana będzie aktualna wartość timera. Gdy odczytywany jest rejestr OCR2A, OCR2B, TCCR2A lub TCCR2B, odczytana będzie wartość z rejestru tymczasowego.

---

GTCCR – General Timer/Counter Control Register – Ogólny rejestr sterowania timerami/licznikami

Bit 1 – PSRASY: Prescaler Reset Timer/Counter2 – Reset preskalera dla timera/licznika 2

Gdy ten bit ma wartość jeden, to preskaler timera/licznika 2 zostanie zresetowany. Bit jest normalnie zerowany natychmiast sprzętowo. Jeśli bit zostanie zapisany, gdy timer/licznik 2 pracuje w trybie asynchronicznym, to bit pozostanie w stanie jeden aż do zresetowania preskalera. Bit nie będzie zerowany sprzętowo, jeśli zostanie ustawiony bit TSM.
