Mikrokontrolery

ATmega48A/PA/88A/PA/168A/PA/328/P

Parametry typowe (TA = -40°C ... 85°C) dla ATmega88A


obrazek

Educational and Non-Profit Use of Copyrighted Material:

If you use Microchip copyrighted material solely for educational (non-profit) purposes falling under the “fair use” exception of the U.S. Copyright Act of 1976 then you do not need Microchip’s written permission. For example, Microchip’s permission is not required when using copyrighted material in: (1) an academic report, thesis, or dissertation; (2) classroom handouts or textbook; or (3) a presentation or article that is solely educational in nature (e.g., technical article published in a magazine).

https://www.microchip.com/about-us/legal-information/copyright-usage-guidelines


SPIS TREŚCI KONSERWACJA
Podrozdziały

Poniższe wykresy ukazują typowe zachowanie się mikrokontrolera. Danych tych nie testowano podczas produkcji. Wszystkie pomiary poboru prądu dokonano przy wszystkich końcówkach we/wy skonfigurowanych jako wejścia z włączonymi wewnętrznymi opornikami podciągającymi. Jako źródło zegarowe użyto generatora sinusoidalnego z wyjściem typu rail-to-rail.

Wszystkie pomiary w trybach aktywnym i bezczynnym zostały wykonane z ustawionymi wszystkimi bitami w rejestrze PRR, co w efekcie wyłączyło powiązane z nimi moduły we/wy. Również komparator analogowy był wyłączony podczas tych pomiarów.

Pobór prądu w trybie wyłączenia zasilania (ang. Power-down mode) jest niezależny od wyboru zegara. Pobór prądu jest funkcją kilku czynników takich jak: napięcie robocze, częstotliwość pracy, obciążenie końcówek we/wy, częstotliwość przełączania końcówek we/wy. wykonywany kod oraz temperatura otoczenia. Dominującymi czynnikami są napięcie pracy i częstotliwość pracy.

Prąd pobierany z końcówek obciążonych pojemnościowo można oszacować (dla jednej końcówki) jako:


gdzie:
CL = obciążająca pojemność
VCC = napięcie robocze
f = średnia częstotliwość przełączania końcówki we/wy

Pomiary charakterystyk są wykonywane przy częstotliwościach wyższych niż ograniczenia testowe. Nie gwarantuje się poprawnej pracy mikrokontrolera przy przekroczeniu maksymalnych częstotliwości pracy określanych przez kod zamówienia.

Różnica poboru prądu w trybie wyłączenia z działającym licznikiem czasu i z wyłączonym licznikiem czasu odzwierciedla pobór prądu przez moduł licznika zegarowego.

Prąd zasilania w trybie czynnym

Rys.95 ATmega88A: Prąd zasilający w trybie aktywnym w funkcji niskiej częstotliwości (0,1-1,0MHz)

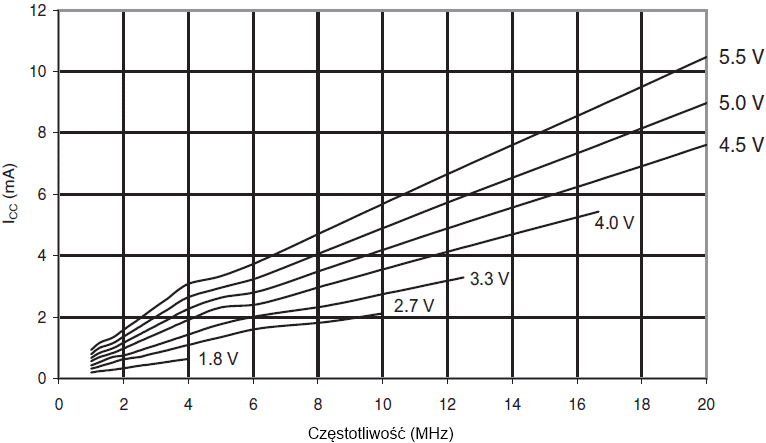

Rys.96 ATmega88A: Prąd zasilający w trybie aktywnym w funkcji częstotliwości (1-20MHz)

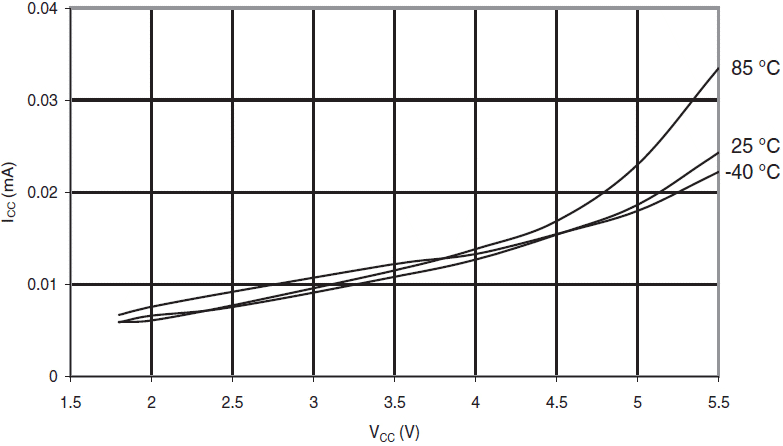

Rys.97 ATmega88A: Prąd zasilający w trybie aktywnym w funkcji VCC (Wewnętrzny oscylator RC, 128kHz)

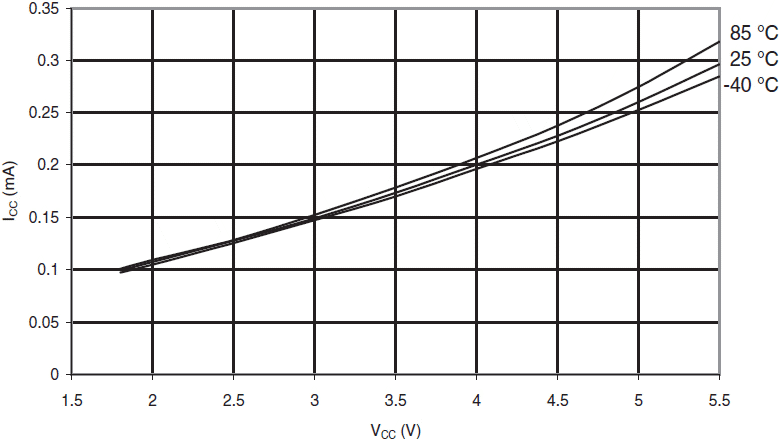

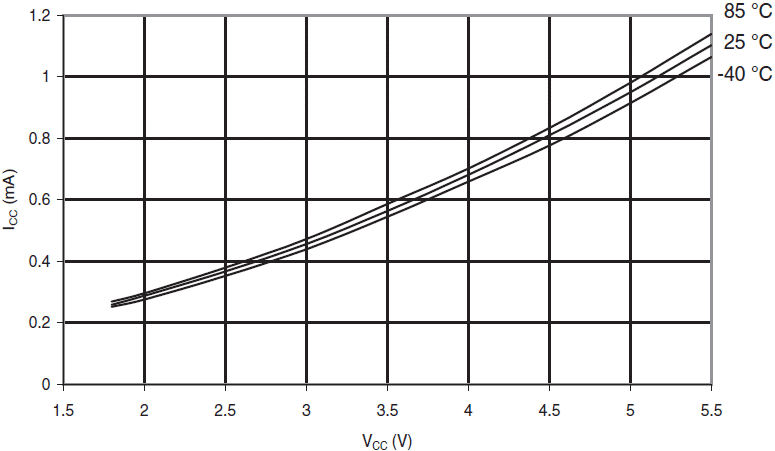

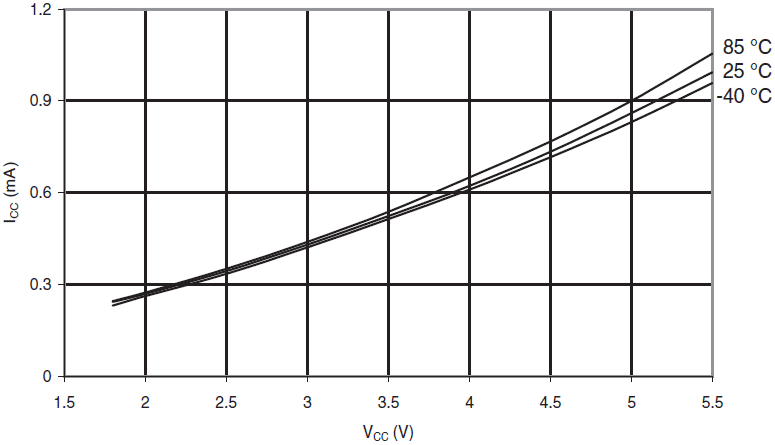

Rys.98 ATmega88A: Prąd zasilający w trybie aktywnym w funkcji VCC (Wewnętrzny oscylator RC, 1MHz)

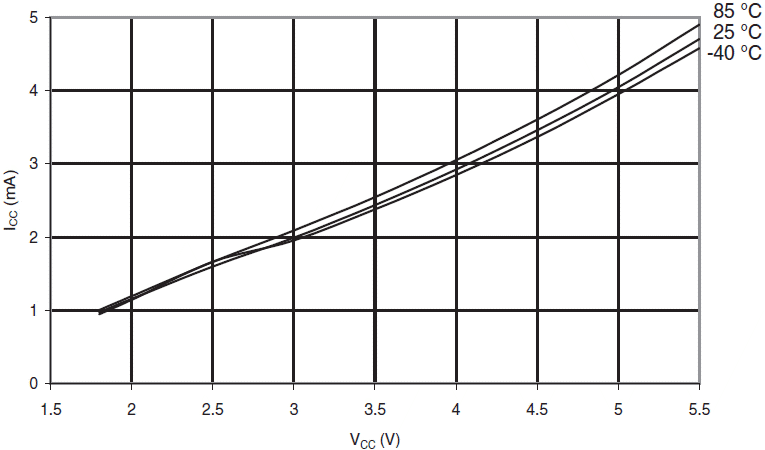

Rys.99 ATmega88A: Prąd zasilający w trybie aktywnym w funkcji VCC (Wewnętrzny oscylator RC, 8MHz)


do podrozdziału  do strony

Prąd zasilania w trybie bezczynnym

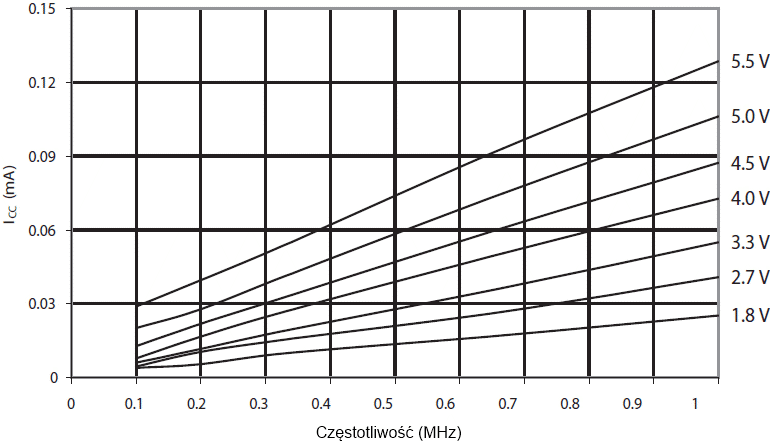

Rys.100 ATmega88A: Prąd zasilający w trybie bezczynnym w funkcji niskiej częstotliwości (0,1-1,0MHz)

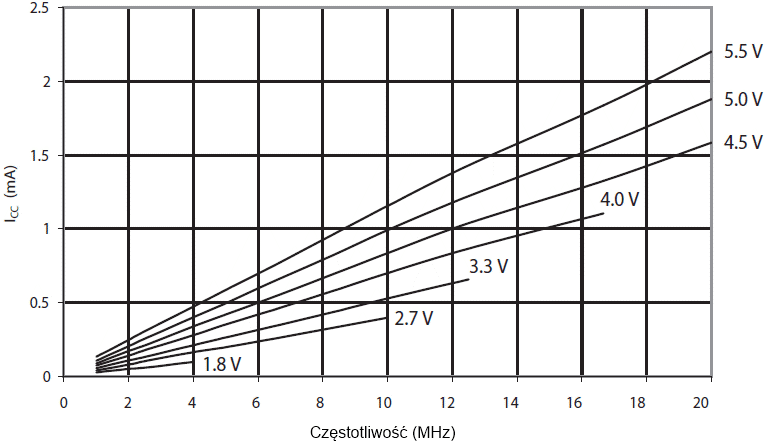

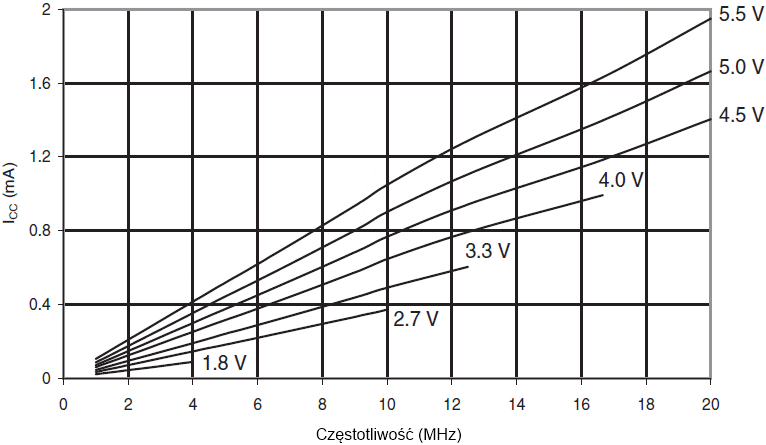

Rys.101 ATmega88A: Prąd zasilający w trybie bezczynnym w funkcji częstotliwości (1-20MHz)

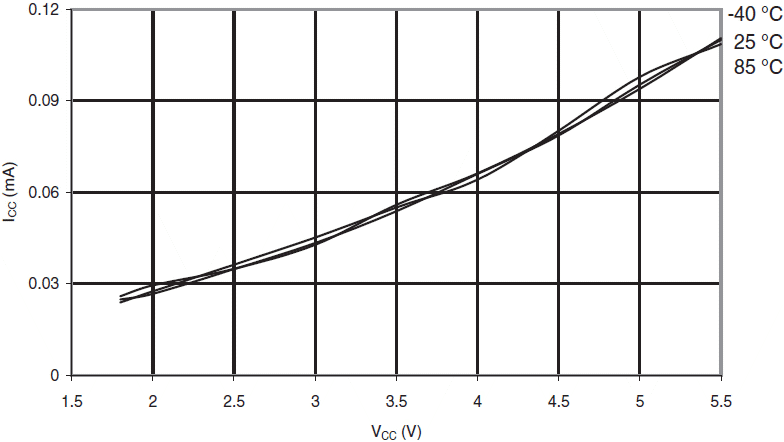

Rys.102 ATmega88A: Prąd zasilający w trybie bezczynnym w funkcji VCC (Wewnętrzny oscylator RC, 128kHz)

Rys.103 ATmega88A: Prąd zasilający w trybie bezczynnym w funkcji VCC (Wewnętrzny oscylator RC, 1MHz)

Rys.104 ATmega88A: Prąd zasilający w trybie bezczynnym w funkcji VCC (Wewnętrzny oscylator RC, 8MHz)


do podrozdziału  do strony

Prąd zasilania modułów we/wy w ATmega88A

Tabelki i wzory przedstawione poniżej można używać do wyliczania dodatkowego poboru prądu przez różne moduły we/wy w trybie aktywnym i bezczynnym. Włączanie i wyłączanie tych modułów we/wy kontroluje rejestr zmniejszania poboru prądu, PRR.
Tab.5 Dodatkowy pobór prądu przez różne moduły we/wy w mikrokontrolerze ATmega48PA
(wartości bezwzględne)
Bit w PRR Typowe wartości prądu
VCC = 2V, F = 1MHz VCC = 3V, F = 4MHz VCC = 5V, F = 8MHz
PRUSART0 3,0μA 21,3μA 97,9μA
PRTWI 6,1μA 45,4μA 219,0μA
PRTIM2 5,2μA 35,2μA 149,5μA
PRTIM1 3,8μA 25,6μA 110,0μA
PRTIM0 1,5μA 9,8μA 39,6μA
PRSPI 5,2μA 40,0μA 199,6μA
PRADC 6,3μA 48,7μA 247,0μA
Tab.6 Dodatkowy pobór prądu (w procentach) w trybach aktywnym i bezczynnym
Bit w PRR Dodatkowy pobór prądu w trybie aktywnym  z zegarem zewnętrznym (Rys.95 i rys.96) Dodatkowy pobór prądu w trybie bezczynnym  z zegarem zewnętrznym (Rys.100 i rys.101)
PRUSART0 1,8% 11,4%
PRTWI 3,9% 24,4%
PRTIM2 2,9% 18,6%
PRTIM1 2,1% 13,6%
PRTIM0 0,8% 5,2%
PRSPI 3,5% 21,5%
PRADC 4,2% 26,3%

Możliwe jest wyliczenie typowego poboru prądu na podstawie wartości w powyższych dwóch tabelkach.

Przykład

Obliczyć spodziewany pobór prądu w trybie bezczynnym z włączonymi TIMER1, przetwornikiem A/C i modułem SPI przy zasilaniu VCC = 2,0V i częstotliwości F = 1MHz.

W tab.6  w trzeciej kolumnie widzimy, że potrzebujemy dodać do poboru prądu 13,6% dla TIMER1, 26,3% dla przetwornika A/C i 21,5% dla modułu SPI. Odczytując rys.6 znajdujemy, iż pobór prądu w trybie bezczynnym przy VCC = 2,0V i F = 1MHz wynosi około 0,027mA. Stąd całkowity pobór prądu w trybie bezczynnym z włączonymi TIMER1, przetwornikiem A/C i modułem SPI wynosi:

ICC ≈ 0,027mA · (1 + 0,136 + 0,263 + 0,21,5) ≈ 0,043mA

do podrozdziału  do strony

Prąd zasilania w trybie wyłączenia

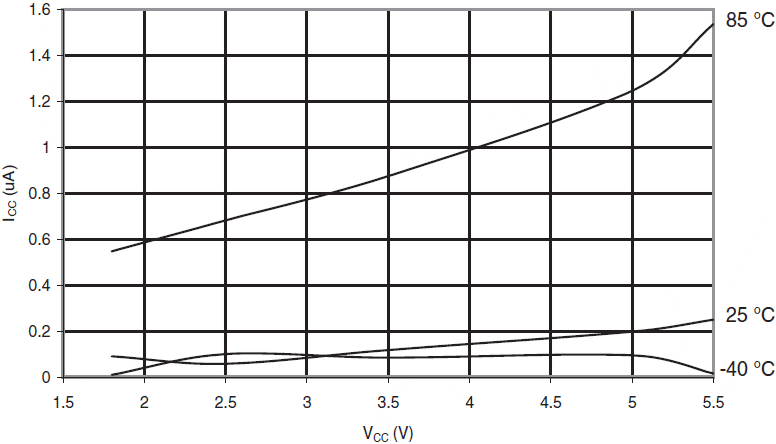

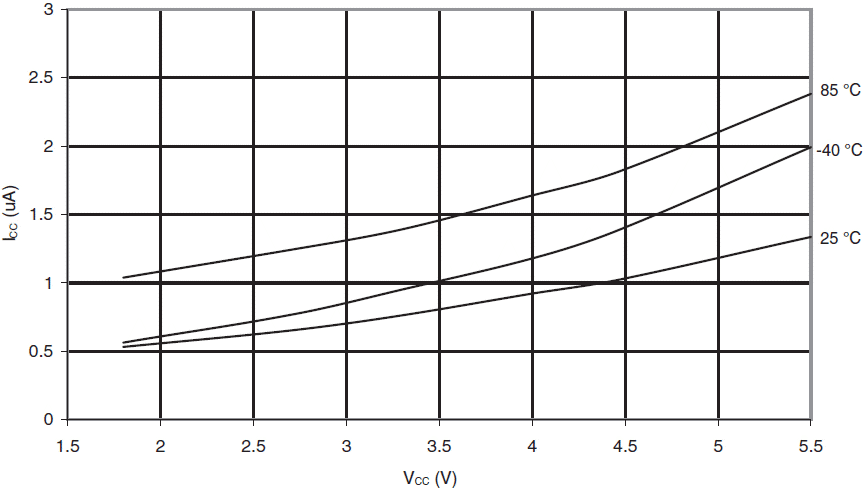

Rys.105 ATmega88A: Prąd zasilający w trybie wyłączenia w funkcji VCC (Licznik zegarowy wyłączony)

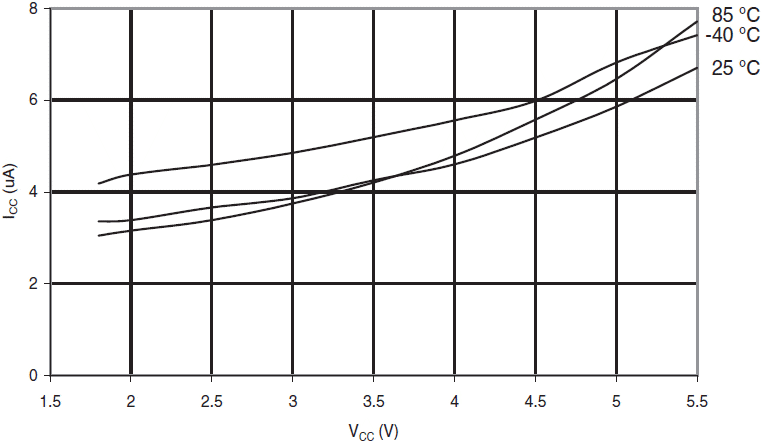

Rys.106 ATmega88A: Prąd zasilający w trybie wyłączenia w funkcji VCC (Licznik zegarowy włączony)


do podrozdziału  do strony

Prąd zasilania w trybie oszczędzania energii

Rys.107 ATmega88A: Prąd zasilający w trybie oszczędzania energii w funkcji VCC (Licznik zegarowy wyłączony, uruchomiony oscylator kwarcowy 32kHz)


do podrozdziału  do strony

Prąd zasilania w trybie gotowości

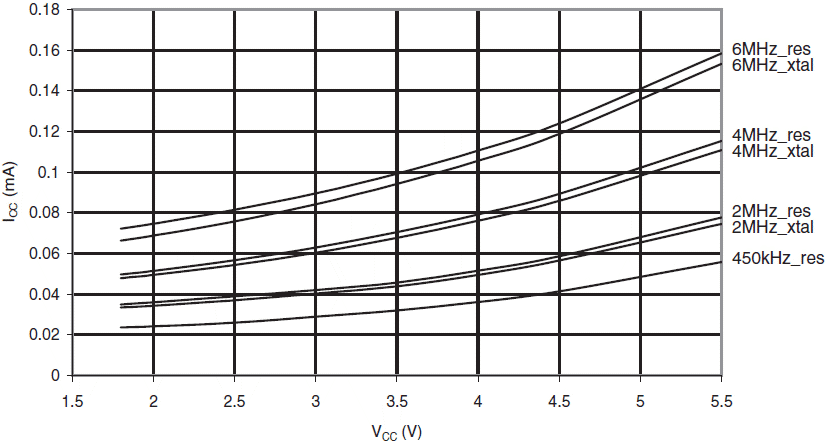

Rys.108 ATmega88A: Prąd zasilający w trybie oszczędzania energii w funkcji VCC (Licznik zegarowy wyłączony)


do podrozdziału  do strony

Opornik podciągający końcówki

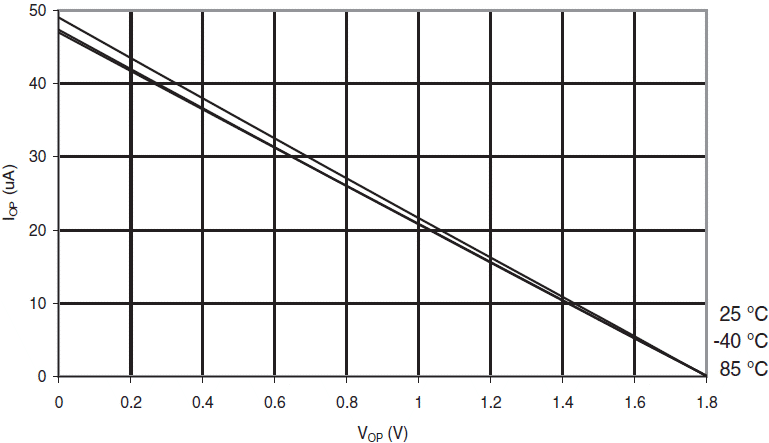

Rys.109 Prąd opornika podciągającego końcówki we/wy w funkcji napięcia wejściowego (VCC = 1,8V)

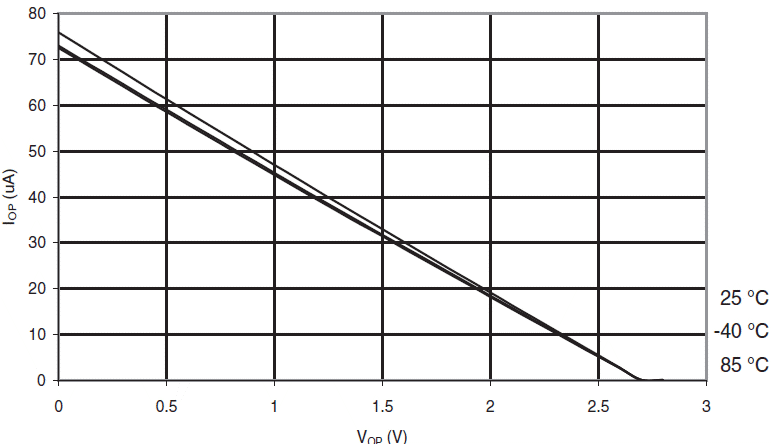

Rys.110 Prąd opornika podciągającego końcówki we/wy w funkcji napięcia wejściowego (VCC = 2,7V)

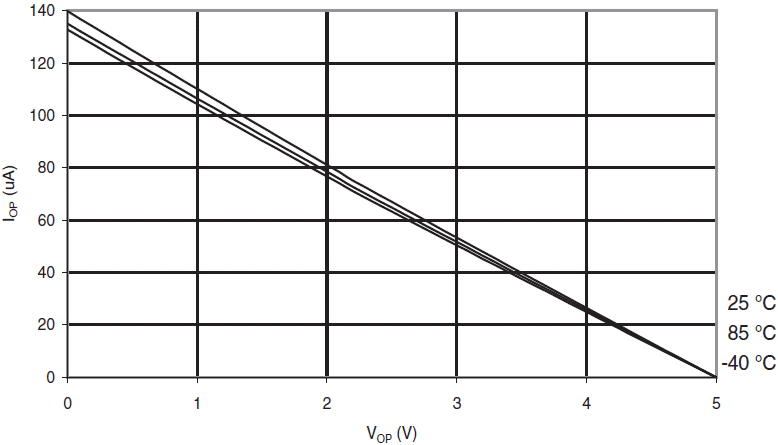

Rys.111 Prąd opornika podciągającego końcówki we/wy w funkcji napięcia wejściowego (VCC = 5V)

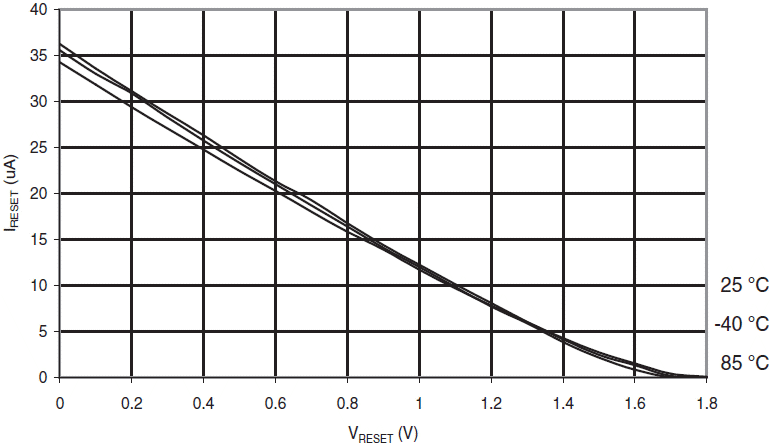

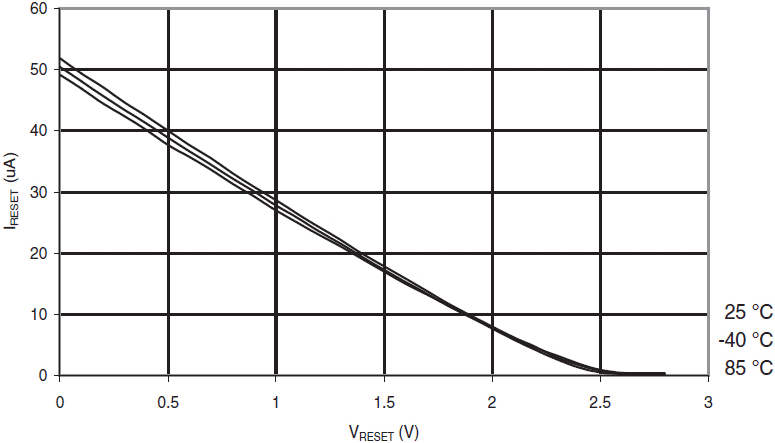

Rys.112 Prąd opornika podciągającego końcówki RESET w funkcji napięcia końcówki RESET (VCC = 1,8V)

Rys.113 Prąd opornika podciągającego końcówki RESET w funkcji napięcia końcówki RESET (VCC = 2,7V)

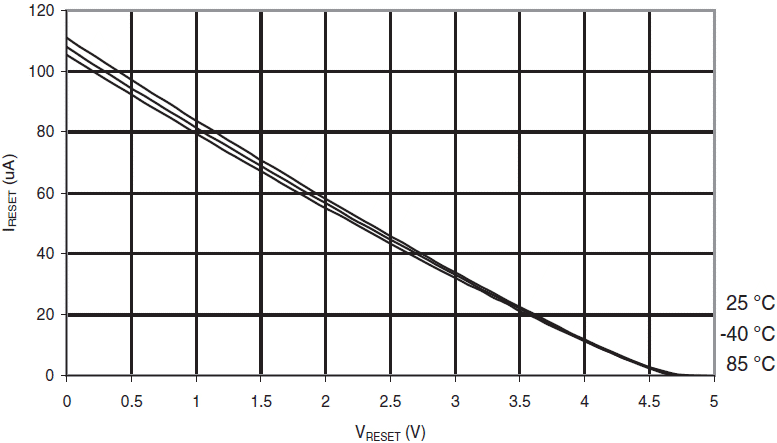

Rys.114 Prąd opornika podciągającego końcówki RESET w funkcji napięcia końcówki RESET (VCC = 5V)


do podrozdziału  do strony

Moc driverów końcówek

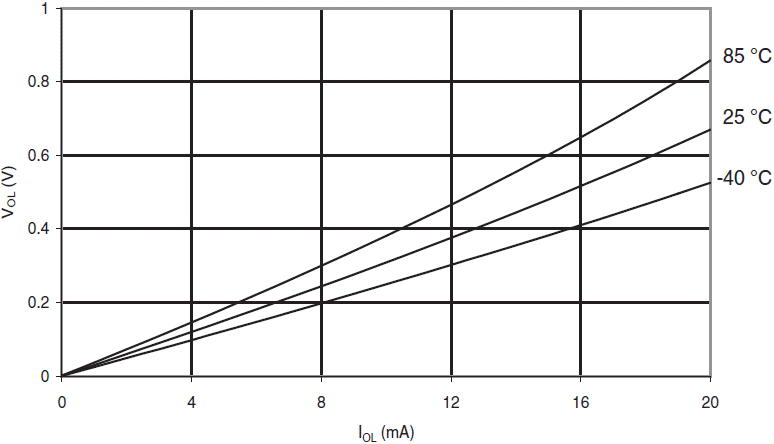

Rys.115 ATmega88A: Napięcie wyjściowe końcówki we/wy w funkcji prądu wpływającego (VCC = 3V)

Rys.116 ATmega88A: Napięcie wyjściowe końcówki we/wy w funkcji prądu wpływającego (VCC = 5V)

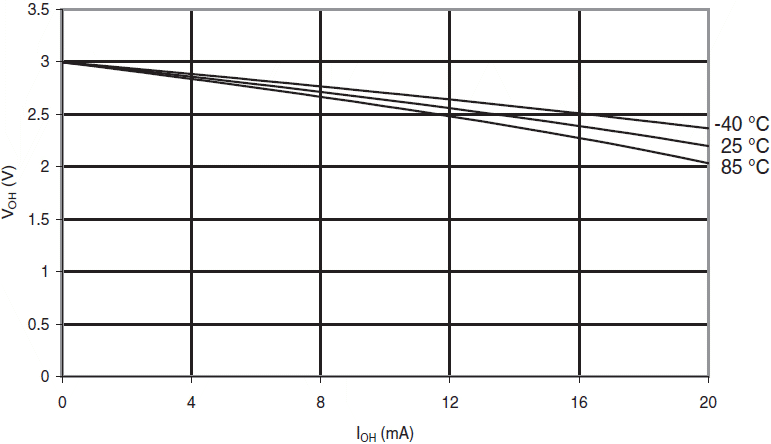

Rys.117 ATmega88A: Napięcie wyjściowe końcówki we/wy w funkcji prądu wypływającego (VCC = 3V)

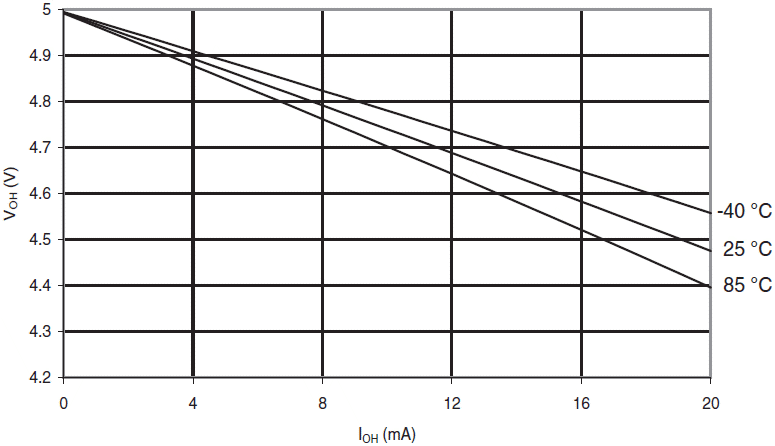

Rys.118 ATmega88A: Napięcie wyjściowe końcówki we/wy w funkcji prądu wypływającego (VCC = 5V)


do podrozdziału  do strony

Progi końcówek i histereza

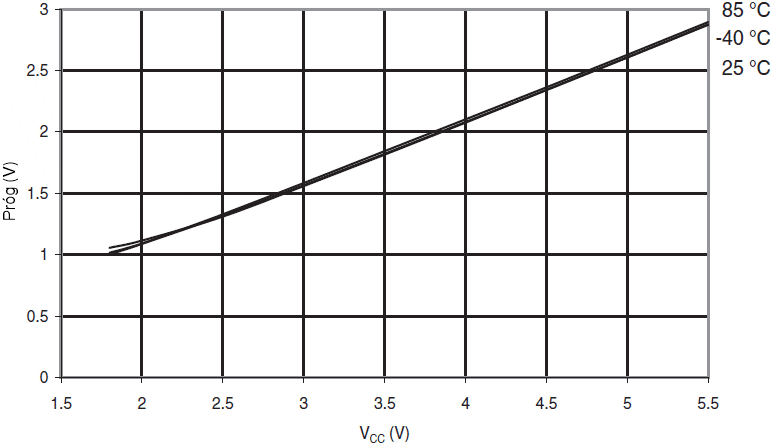

Rys.119 ATmega88A: Wejściowe napięcie progowe końcówki we/wy w funkcji VCC (VIH, końcówka we/wy odczytywana jako 1)

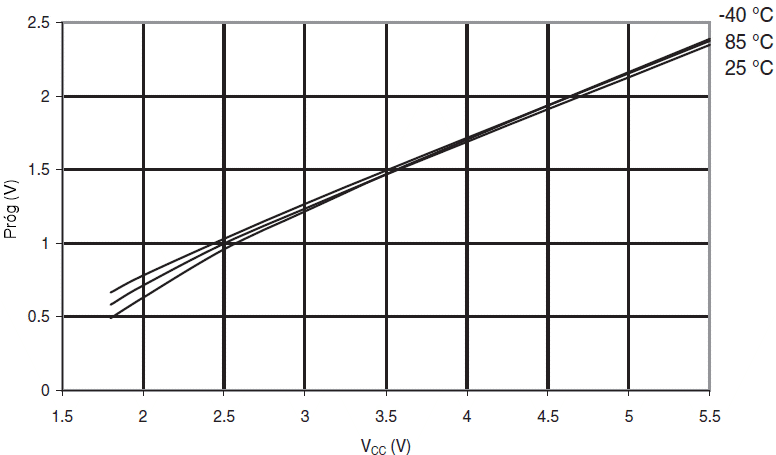

Rys.120 ATmega88A: Wejściowe napięcie progowe końcówki we/wy w funkcji VCC (VIL, końcówka we/wy odczytywana jako 0)

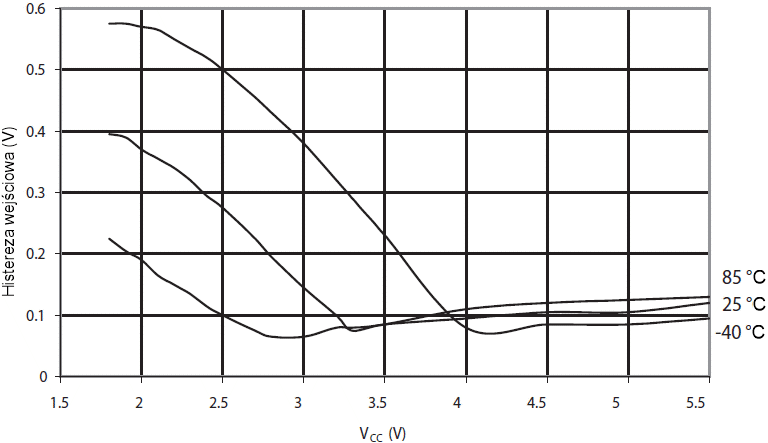

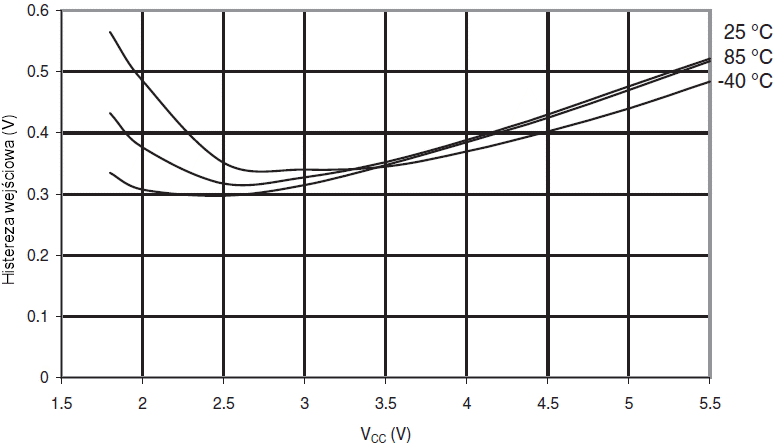

Rys.121 ATmega88A: Histereza wejściowa końcówki we/wy w funkcji VCC

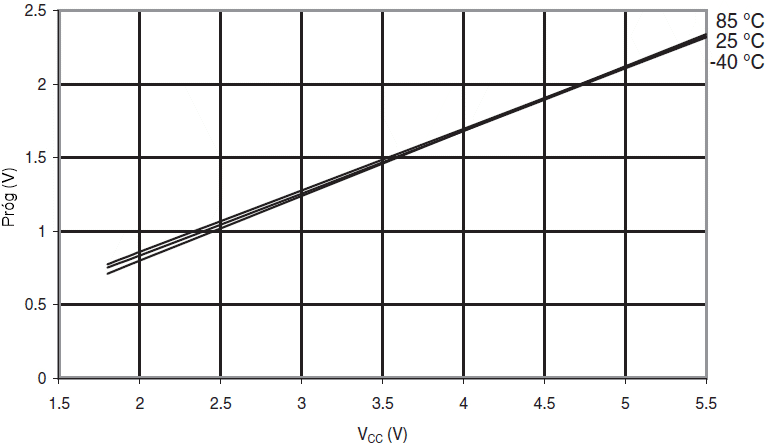

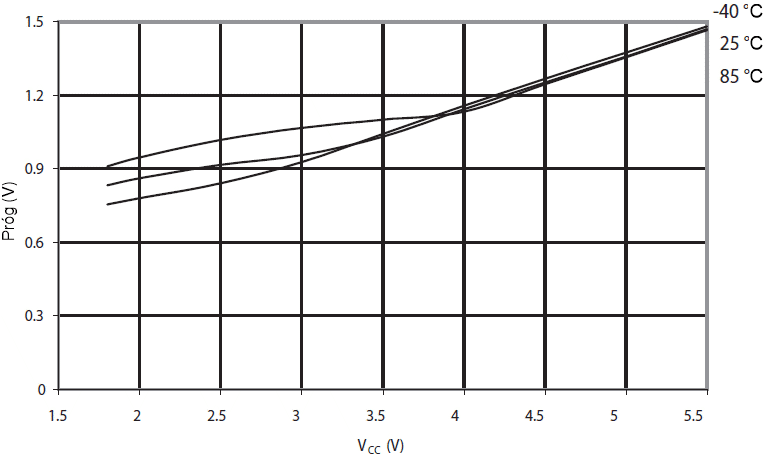

Rys.122 ATmega88A: Wejściowe napięcie progowe końcówki RESET w funkcji VCC (VIH, końcówka we/wy odczytywana jako 1)

Rys.123 ATmega88A: Wejściowe napięcie progowe końcówki RESET w funkcji VCC (VIL, końcówka we/wy odczytywana jako 0)

Rys.124 ATmega88A: Histereza wejściowa końcówki RESET w funkcji VCC


do podrozdziału  do strony

Progi BOD

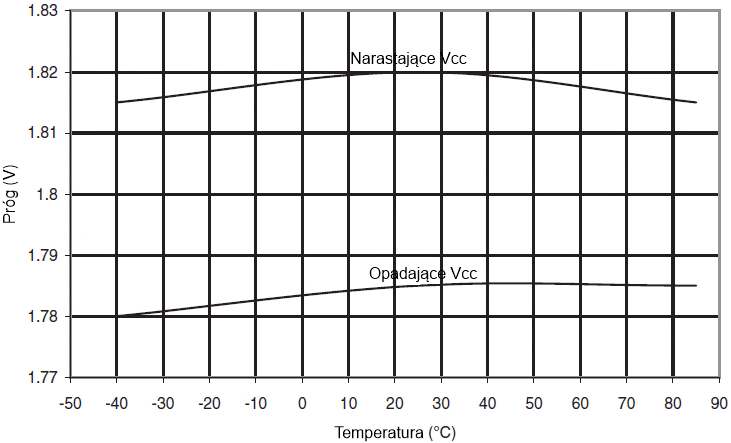

Rys.125 ATmega88A: Progi BOD w funkcji temperatury (BODLEVEL wynosi 1,8V)

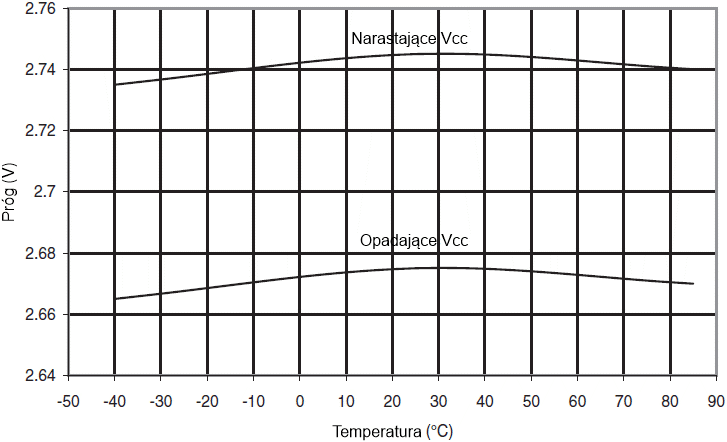

Rys.126 ATmega88A: Progi BOD w funkcji temperatury (BODLEVEL wynosi 2,7V)

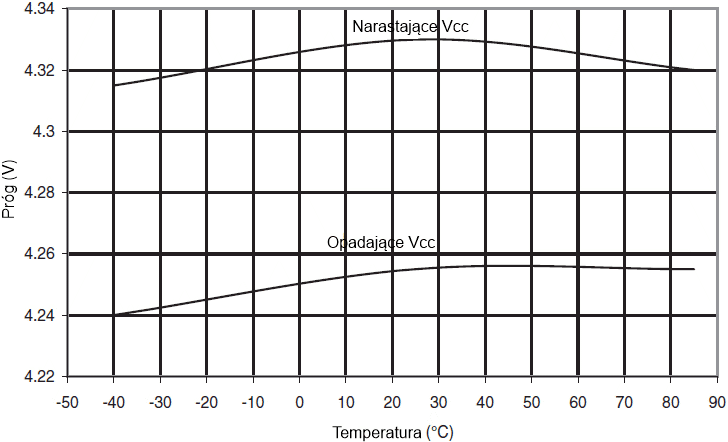

Rys.127 ATmega88A: Progi BOD w funkcji temperatury (BODLEVEL wynosi 4,3V)

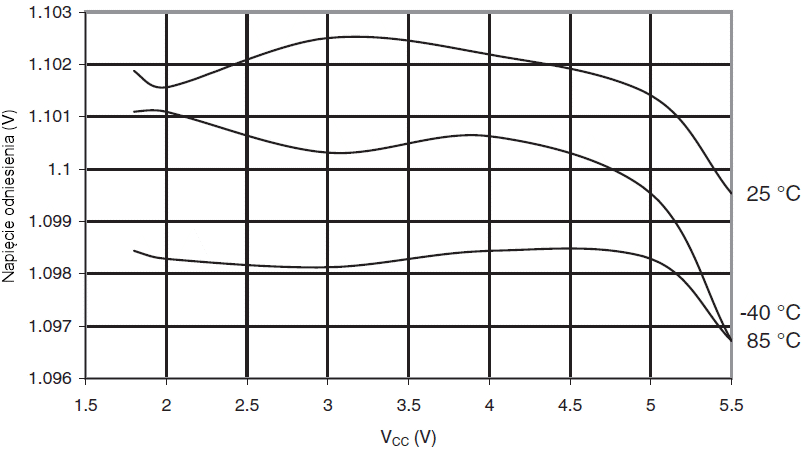

Rys.128 ATmega88A: Napięcie odniesienia w funkcji VCC


do podrozdziału  do strony

Szybkość wewnętrznych oscylatorów

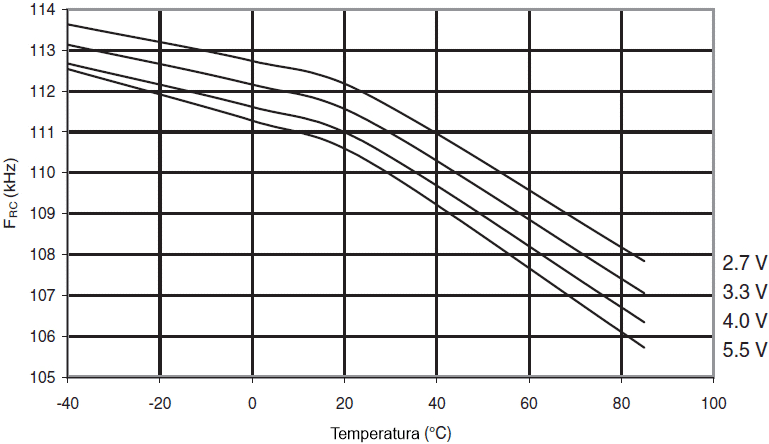

Rys.129 ATmega88A: Częstotliwość oscylatora licznika zegarowego w funkcji temperatury

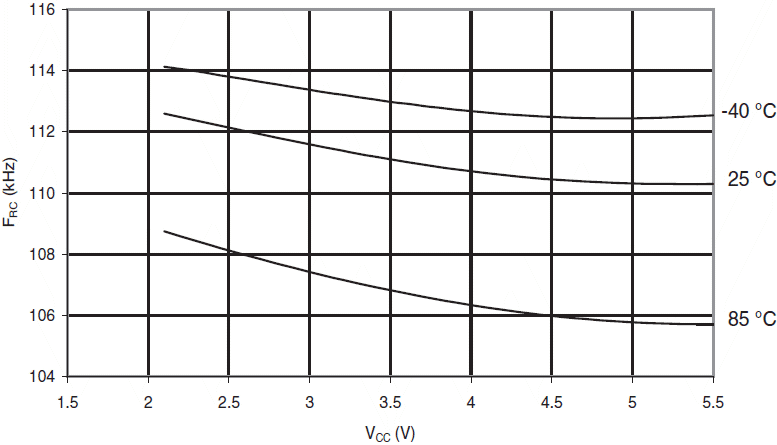

Rys.130 ATmega88A: Częstotliwość oscylatora licznika zegarowego w funkcji VCC

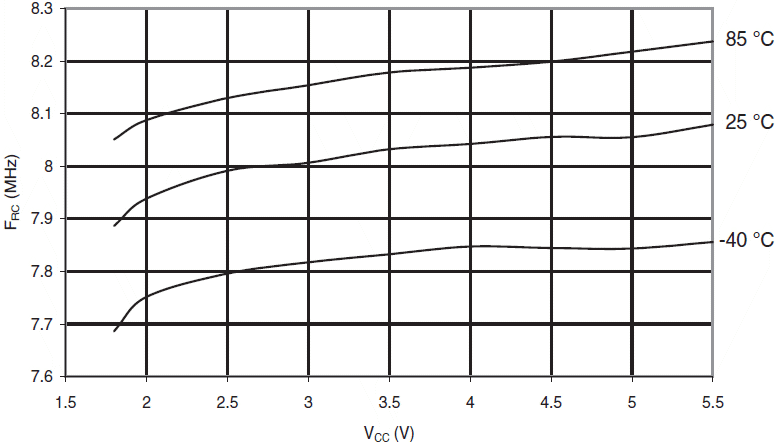

Rys.131 ATmega88A: Częstotliwość kalibrowanego oscylatora RC 8MHz w funkcji VCC

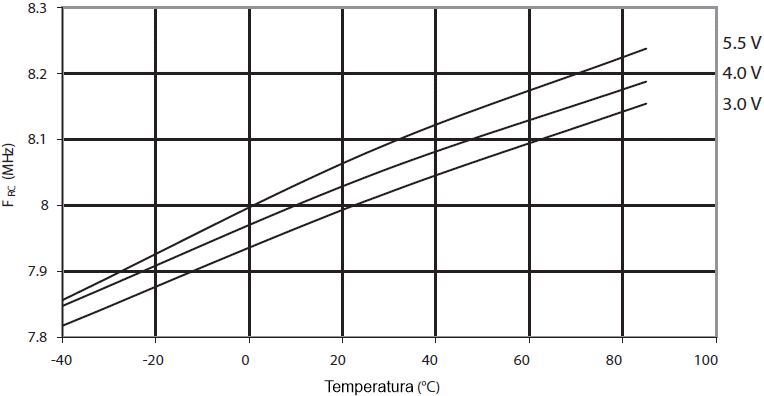

Rys.132 ATmega88A: Częstotliwość kalibrowanego oscylatora RC 8MHz w funkcji temperatury

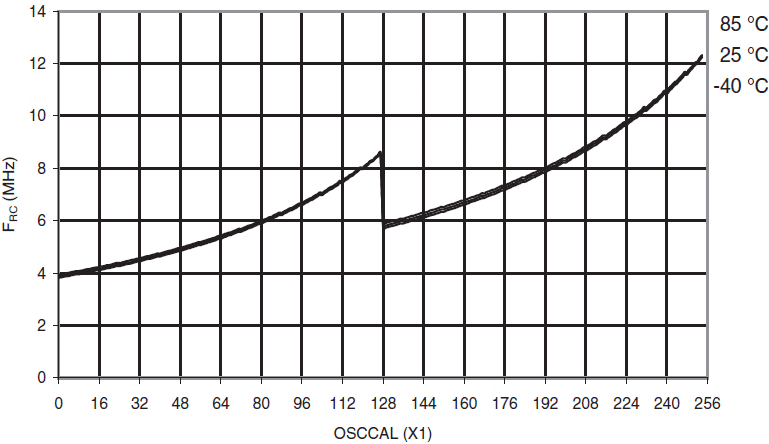

Rys.133 ATmega88A: Częstotliwość kalibrowanego oscylatora RC 8MHz w funkcji wartości OSCCAL


do podrozdziału  do strony

Pobór prądu przez moduły peryferyjne

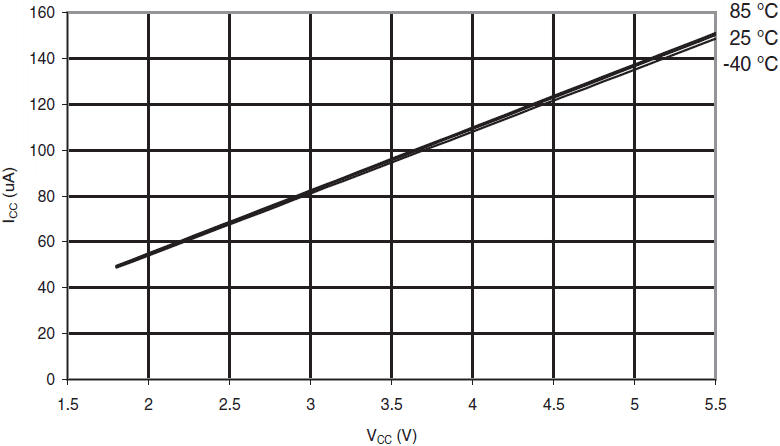

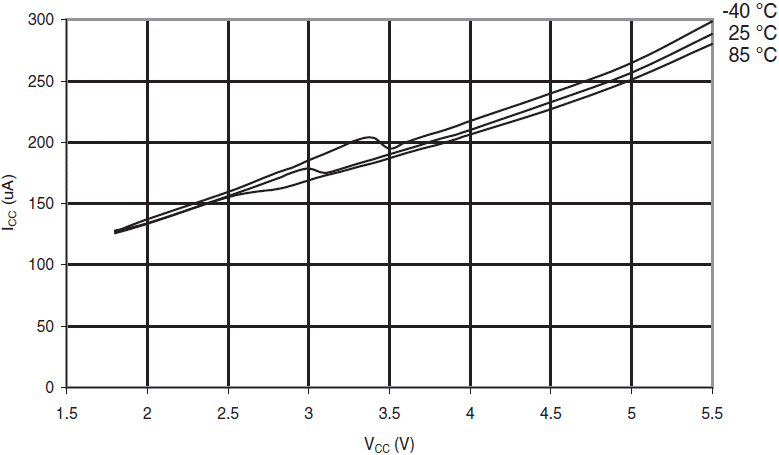

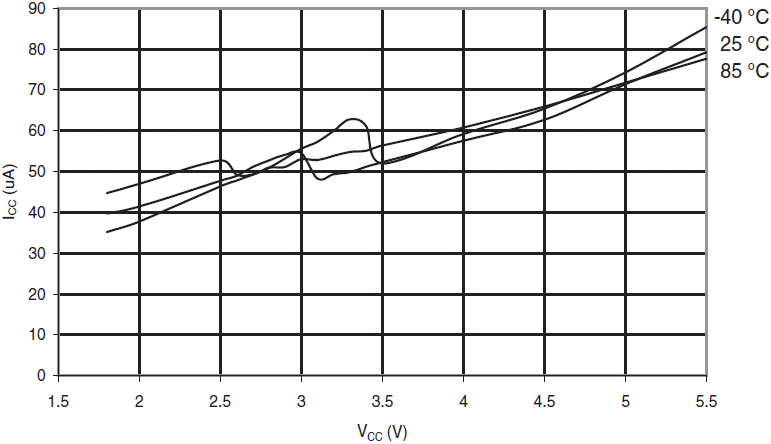

Rys.134 ATmega88A: Prąd przetwornika A/C w funkcji VCC (AREF = AVCC)

Rys.135 ATmega88A: Prąd komparatora analogowego w funkcji VCC

Rys.136 ATmega88A: Prąd zewnętrznego napięcia odniesienia AREF w funkcji VCC

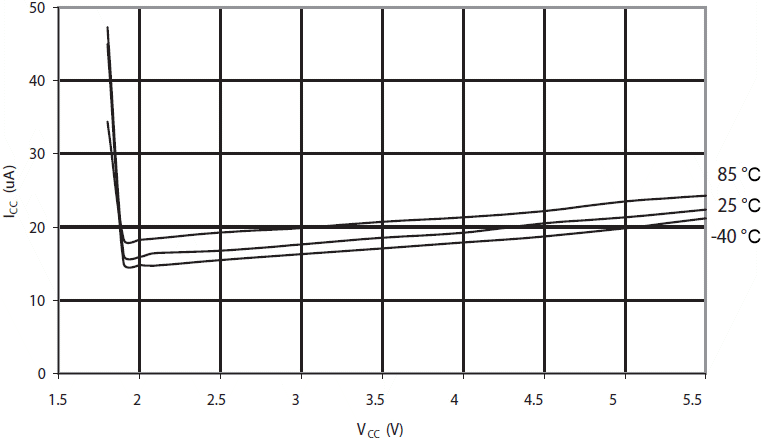

Rys.137 ATmega88A: Prąd detektora spadku napięcia zasilania w funkcji VCC

Rys.138 ATmega88A: Prąd programowania w funkcji VCC


do podrozdziału  do strony

Pobór prądu w czasie resetu i szerokość impulsu reset

Rys.139 ATmega88A: Prąd zasilania w czasie resetu w funkcji niskiej częstotliwości (0,1 - 1,0MHz)

Rys.140 ATmega88A: Prąd zasilania w czasie resetu w funkcji częstotliwości (1 - 20MHz)

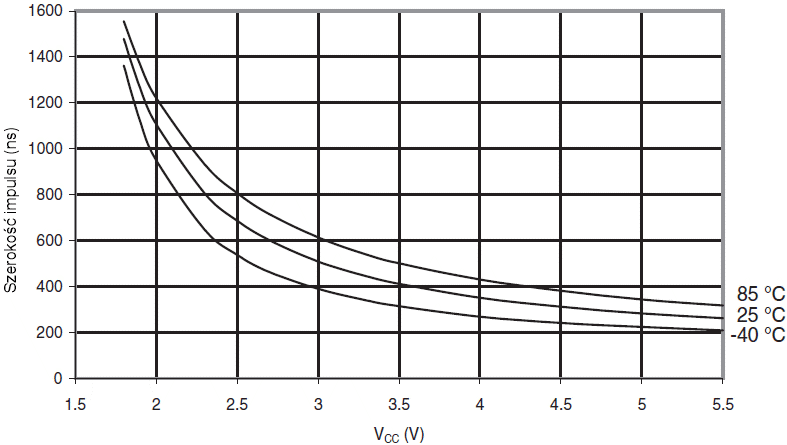

Rys.141 ATmega88A: Minimalna szerokość impulsu resetu w funkcji VCC


do podrozdziału  do strony
