Mikrokontrolery

ATmega48A/PA/88A/PA/168A/PA/328/P

Parametry typowe (TA = -40°C ... 105°C) dla ATmega88PA


obrazek

Educational and Non-Profit Use of Copyrighted Material:

If you use Microchip copyrighted material solely for educational (non-profit) purposes falling under the “fair use” exception of the U.S. Copyright Act of 1976 then you do not need Microchip’s written permission. For example, Microchip’s permission is not required when using copyrighted material in: (1) an academic report, thesis, or dissertation; (2) classroom handouts or textbook; or (3) a presentation or article that is solely educational in nature (e.g., technical article published in a magazine).

https://www.microchip.com/about-us/legal-information/copyright-usage-guidelines


SPIS TREŚCI KONSERWACJA
Podrozdziały

Poniższe wykresy ukazują typowe zachowanie się mikrokontrolera. Danych tych nie testowano podczas produkcji. Wszystkie pomiary poboru prądu dokonano przy wszystkich końcówkach we/wy skonfigurowanych jako wejścia z włączonymi wewnętrznymi opornikami podciągającymi. Jako źródło zegarowe użyto generatora sinusoidalnego z wyjściem typu rail-to-rail.

Wszystkie pomiary w trybach aktywnym i bezczynnym zostały wykonane z ustawionymi wszystkimi bitami w rejestrze PRR, co w efekcie wyłączyło powiązane z nimi moduły we/wy. Również komparator analogowy był wyłączony podczas tych pomiarów.

Pobór prądu w trybie wyłączenia zasilania (ang. Power-down mode) jest niezależny od wyboru zegara. Pobór prądu jest funkcją kilku czynników takich jak: napięcie robocze, częstotliwość pracy, obciążenie końcówek we/wy, częstotliwość przełączania końcówek we/wy. wykonywany kod oraz temperatura otoczenia. Dominującymi czynnikami są napięcie pracy i częstotliwość pracy.

Prąd pobierany z końcówek obciążonych pojemnościowo można oszacować (dla jednej końcówki) jako:


gdzie:
CL = obciążająca pojemność
VCC = napięcie robocze
f = średnia częstotliwość przełączania końcówki we/wy

Pomiary charakterystyk są wykonywane przy częstotliwościach wyższych niż ograniczenia testowe. Nie gwarantuje się poprawnej pracy mikrokontrolera przy przekroczeniu maksymalnych częstotliwości pracy określanych przez kod zamówienia.

Różnica poboru prądu w trybie wyłączenia z działającym licznikiem czasu i z wyłączonym licznikiem czasu odzwierciedla pobór prądu przez moduł licznika zegarowego.

Prąd zasilania w trybie czynnym

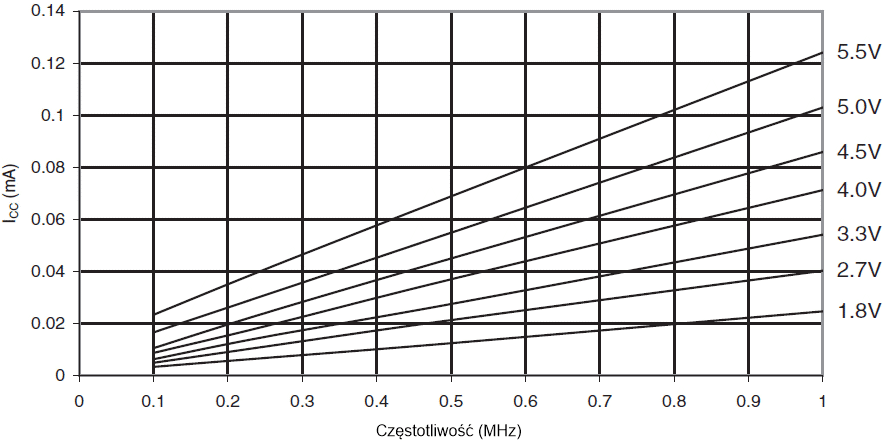

Rys.142 ATmega88PA: Prąd zasilający w trybie aktywnym w funkcji niskiej częstotliwości (0,1-1,0MHz)

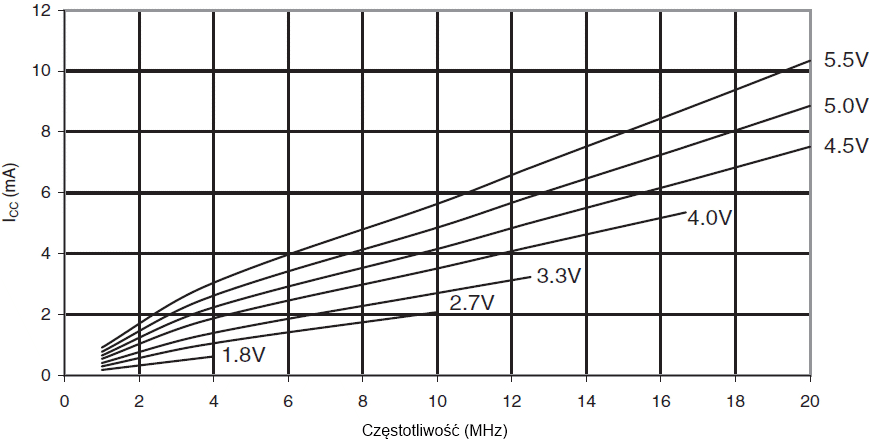

Rys.143 ATmega88PA: Prąd zasilający w trybie aktywnym w funkcji częstotliwości (1-20MHz)

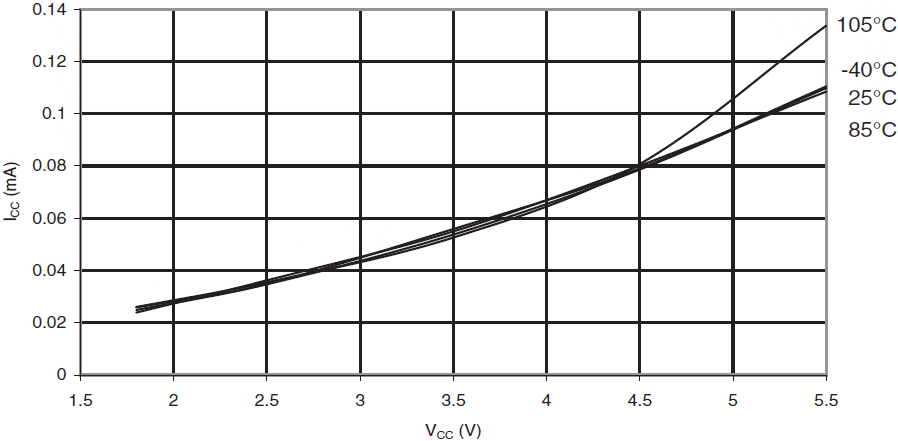

Rys.144 ATmega88PA: Prąd zasilający w trybie aktywnym w funkcji VCC (Wewnętrzny oscylator RC, 128kHz)

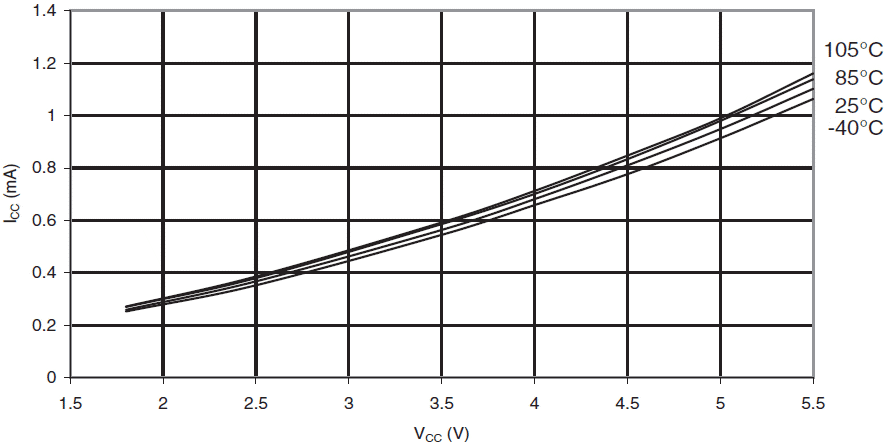

Rys.145 ATmega88PA: Prąd zasilający w trybie aktywnym w funkcji VCC (Wewnętrzny oscylator RC, 1MHz)

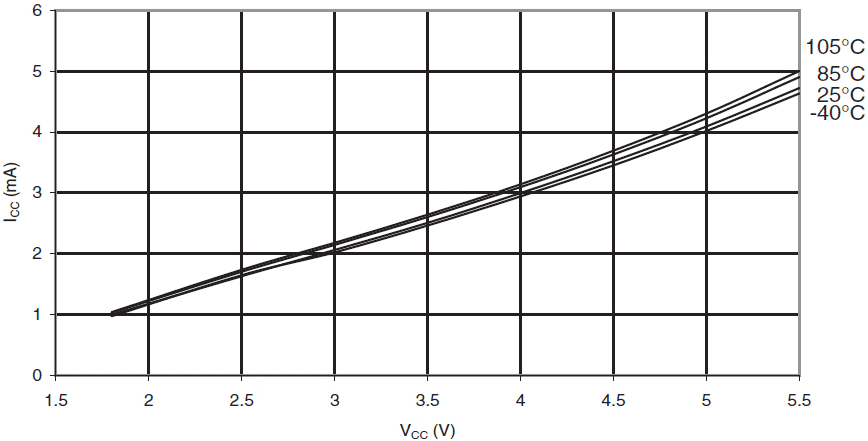

Rys.146 ATmega88PA: Prąd zasilający w trybie aktywnym w funkcji VCC (Wewnętrzny oscylator RC, 8MHz)


do podrozdziału  do strony

Prąd zasilania w trybie bezczynnym

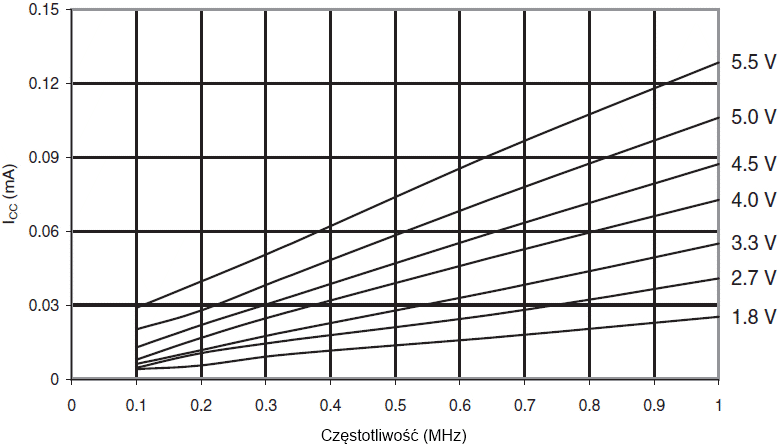

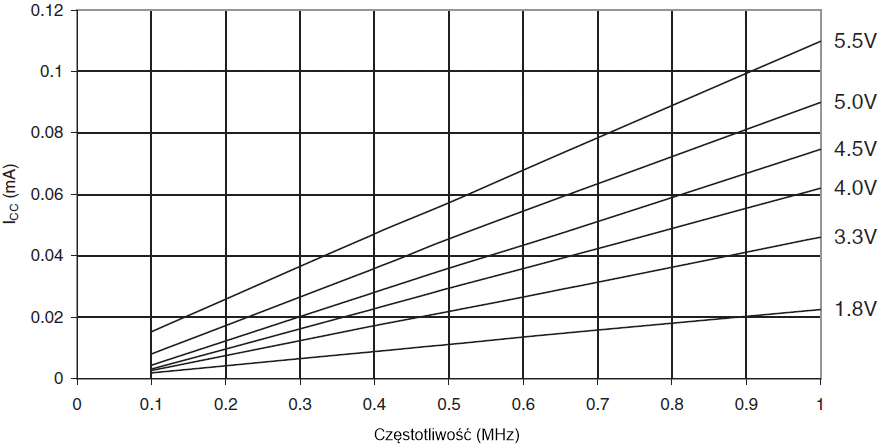

Rys.147 ATmega88PA: Prąd zasilający w trybie bezczynnym w funkcji niskiej częstotliwości (0,1-1,0MHz)

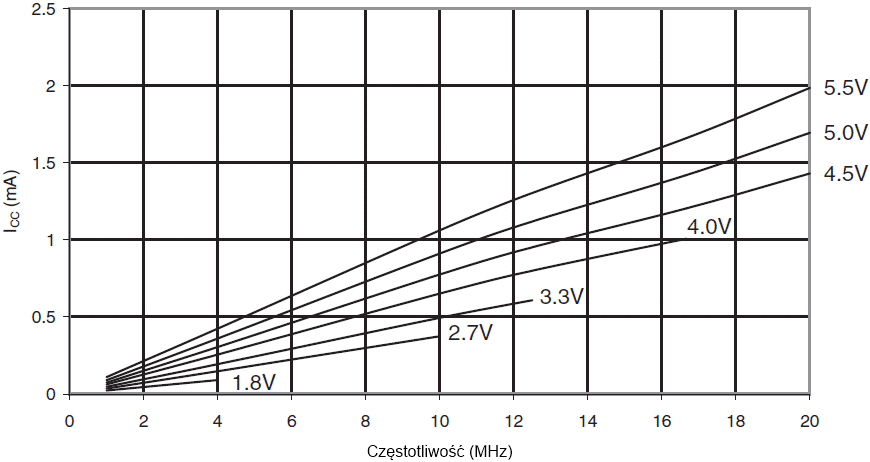

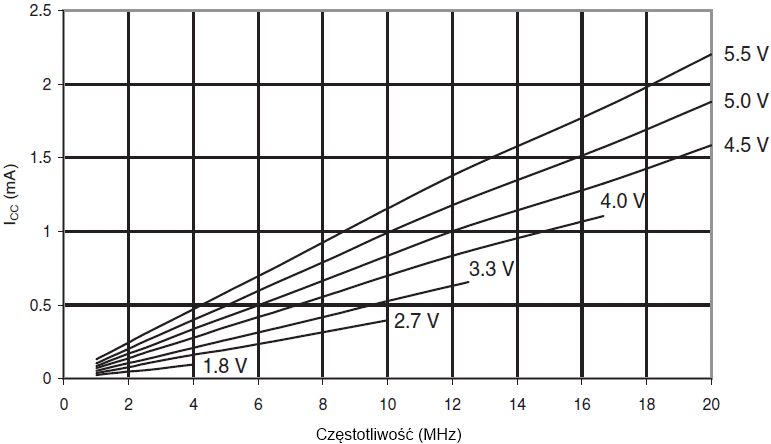

Rys.148 ATmega88PA: Prąd zasilający w trybie bezczynnym w funkcji częstotliwości (1-20MHz)

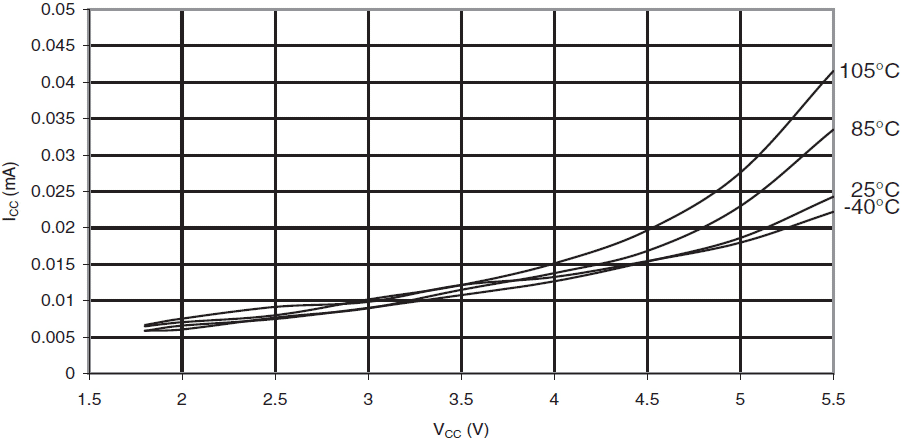

Rys.149 ATmega88PA: Prąd zasilający w trybie bezczynnym w funkcji VCC (Wewnętrzny oscylator RC, 128kHz)

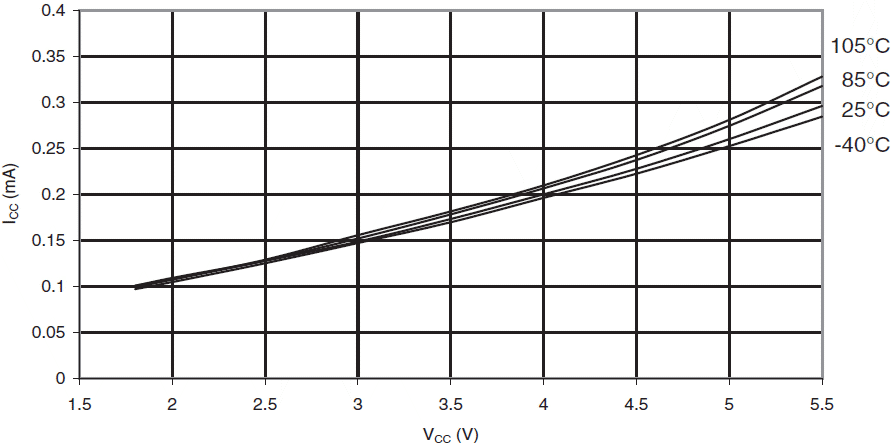

Rys.150 ATmega88PA: Prąd zasilający w trybie bezczynnym w funkcji VCC (Wewnętrzny oscylator RC, 1MHz)

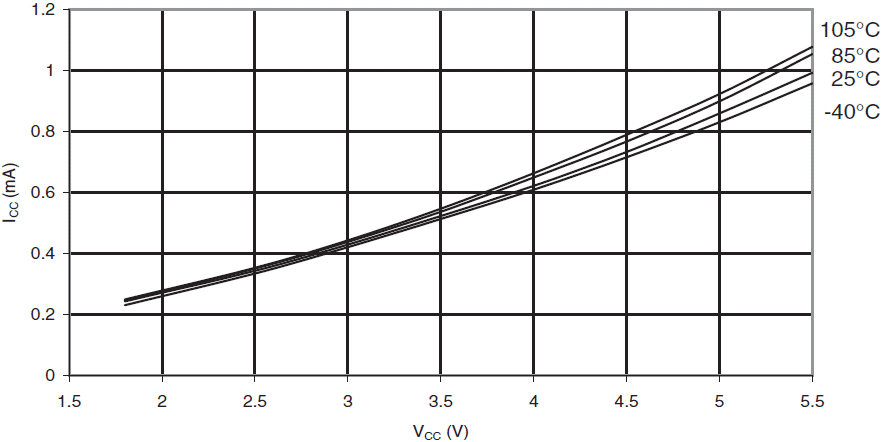

Rys.151 ATmega88PA: Prąd zasilający w trybie bezczynnym w funkcji VCC (Wewnętrzny oscylator RC, 8MHz)


do podrozdziału  do strony

Prąd zasilania modułów we/wy w ATmega88PA

Tabelki i wzory przedstawione poniżej można używać do wyliczania dodatkowego poboru prądu przez różne moduły we/wy w trybie aktywnym i bezczynnym. Włączanie i wyłączanie tych modułów we/wy kontroluje rejestr zmniejszania poboru prądu, PRR.
Tab.7 Dodatkowy pobór prądu przez różne moduły we/wy w mikrokontrolerze ATmega88PA
(wartości bezwzględne)
Bit w PRR Typowe wartości prądu
VCC = 2V, F = 1MHz VCC = 3V, F = 4MHz VCC = 5V, F = 8MHz
PRUSART0 3,0μA 21,3μA 97,9μA
PRTWI 6,1μA 45,4μA 219,0μA
PRTIM2 5,2μA 35,2μA 149,5μA
PRTIM1 3,8μA 25,6μA 110,0μA
PRTIM0 1,5μA 9,8μA 39,6μA
PRSPI 5,2μA 40,0μA 199,6μA
PRADC 6,3μA 48,7μA 247,0μA
Tab.8 Dodatkowy pobór prądu (w procentach) w trybach aktywnym i bezczynnym
Bit w PRR Dodatkowy pobór prądu w trybie aktywnym  z zegarem zewnętrznym (Rys.142 i rys.143) Dodatkowy pobór prądu w trybie bezczynnym  z zegarem zewnętrznym (Rys.147 i rys.148)
PRUSART0 1,8% 11,4%
PRTWI 3,9% 24,4%
PRTIM2 2,9% 18,6%
PRTIM1 2,1% 13,6%
PRTIM0 0,8% 5,2%
PRSPI 3,5% 21,5%
PRADC 4,2% 26,3%

Możliwe jest wyliczenie typowego poboru prądu na podstawie wartości w powyższych dwóch tabelkach.

Przykład

Obliczyć spodziewany pobór prądu w trybie bezczynnym z włączonymi TIMER1, przetwornikiem A/C i modułem SPI przy zasilaniu VCC = 2,0V i częstotliwości F = 1MHz.

W tab.8  w trzeciej kolumnie widzimy, że potrzebujemy dodać do poboru prądu 13,6% dla TIMER1, 26,3% dla przetwornika A/C i 21,5% dla modułu SPI. Odczytując rys.147 znajdujemy, iż pobór prądu w trybie bezczynnym przy VCC = 2,0V i F = 1MHz wynosi około 0,027mA. Stąd całkowity pobór prądu w trybie bezczynnym z włączonymi TIMER1, przetwornikiem A/C i modułem SPI wynosi:

ICC ≈ 0,027mA · (1 + 0,136 + 0,263 + 0,215) ≈ 0,043mA

do podrozdziału  do strony

Prąd zasilania w trybie wyłączenia

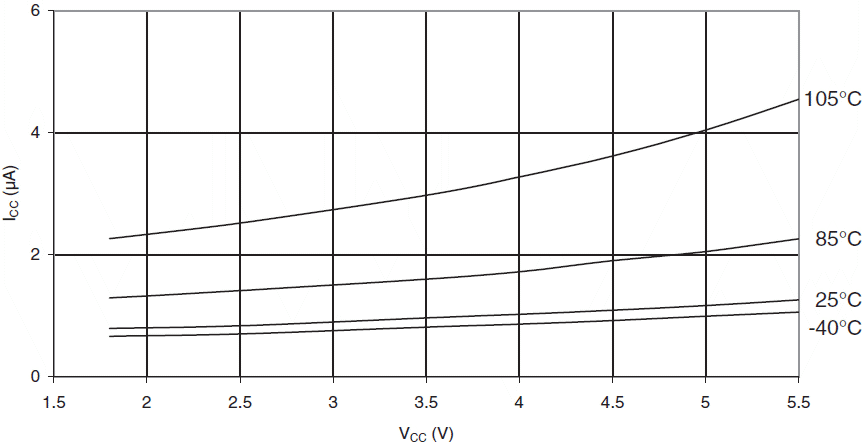

Rys.152 ATmega88PA: Prąd zasilający w trybie wyłączenia w funkcji VCC (Licznik zegarowy wyłączony)

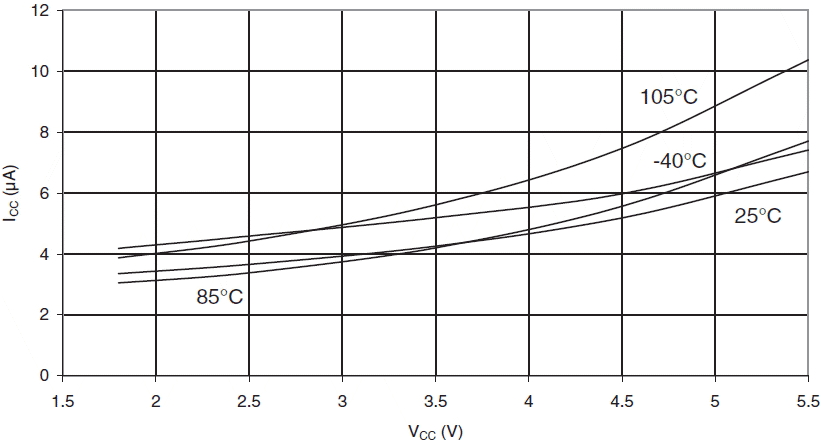

Rys.153 ATmega88PA: Prąd zasilający w trybie wyłączenia w funkcji VCC (Licznik zegarowy włączony)


do podrozdziału  do strony

Prąd zasilania w trybie oszczędzania energii

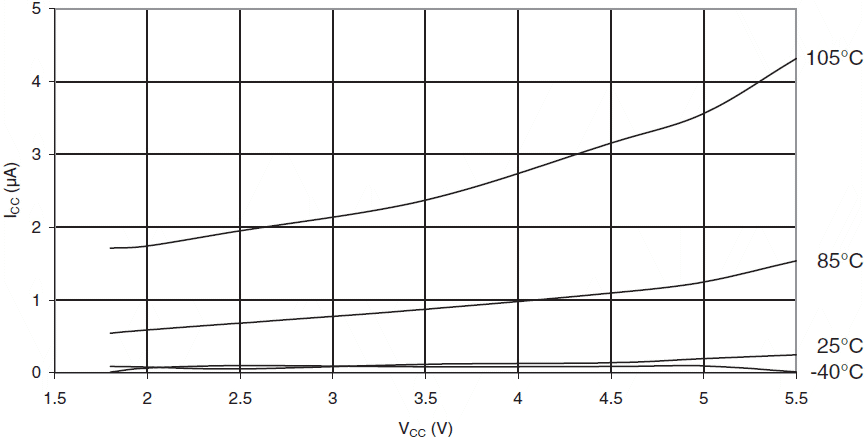

Rys.154 ATmega88PA: Prąd zasilający w trybie oszczędzania energii w funkcji VCC (Licznik zegarowy wyłączony, uruchomiony oscylator kwarcowy 32kHz)


do podrozdziału  do strony

Prąd zasilania w trybie gotowości

Rys.155 ATmega88PA: Prąd zasilający w trybie oszczędzania energii w funkcji VCC (Licznik zegarowy wyłączony)


do podrozdziału  do strony

Opornik podciągający końcówki

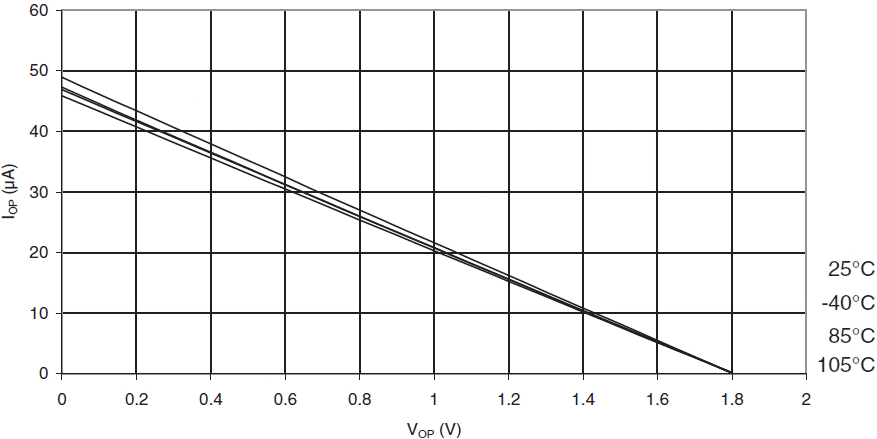

Rys.156 Prąd opornika podciągającego końcówki we/wy w funkcji napięcia wejściowego (VCC = 1,8V)

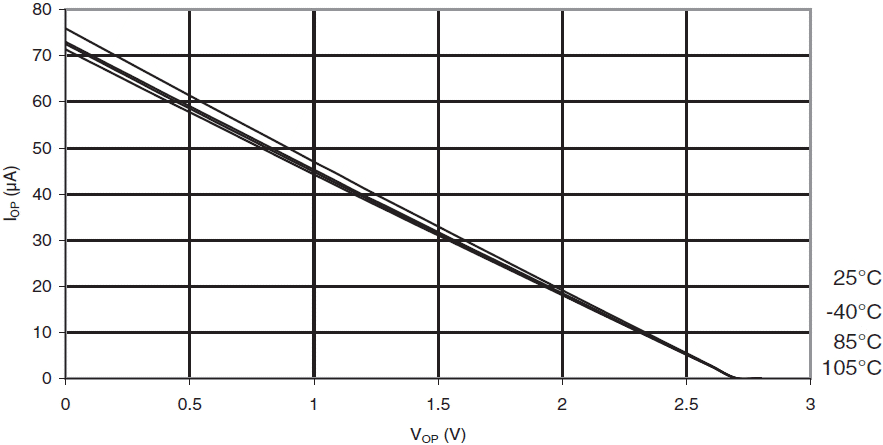

Rys.157 Prąd opornika podciągającego końcówki we/wy w funkcji napięcia wejściowego (VCC = 2,7V)

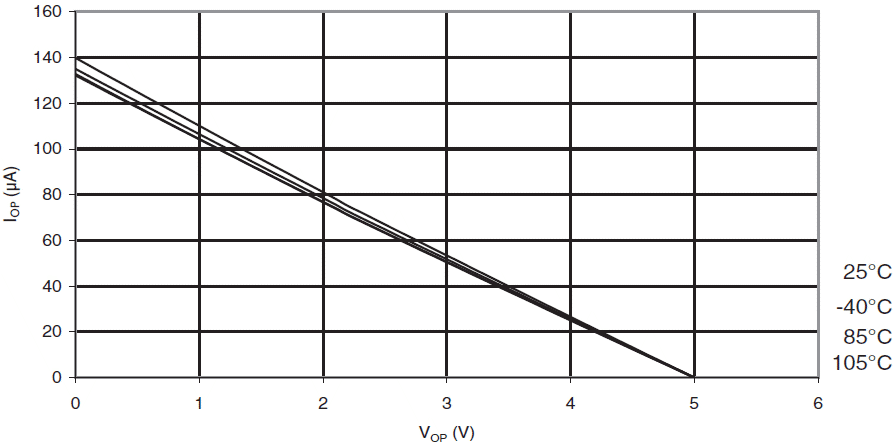

Rys.158 Prąd opornika podciągającego końcówki we/wy w funkcji napięcia wejściowego (VCC = 5V)

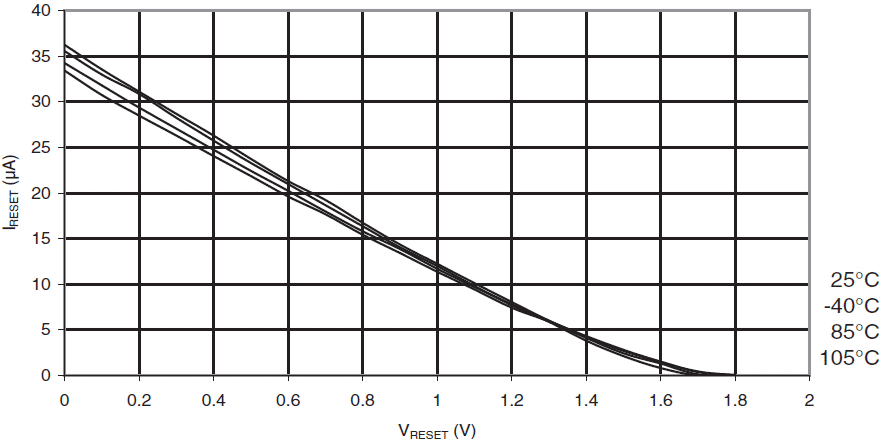

Rys.159 Prąd opornika podciągającego końcówki RESET w funkcji napięcia końcówki RESET (VCC = 1,8V)

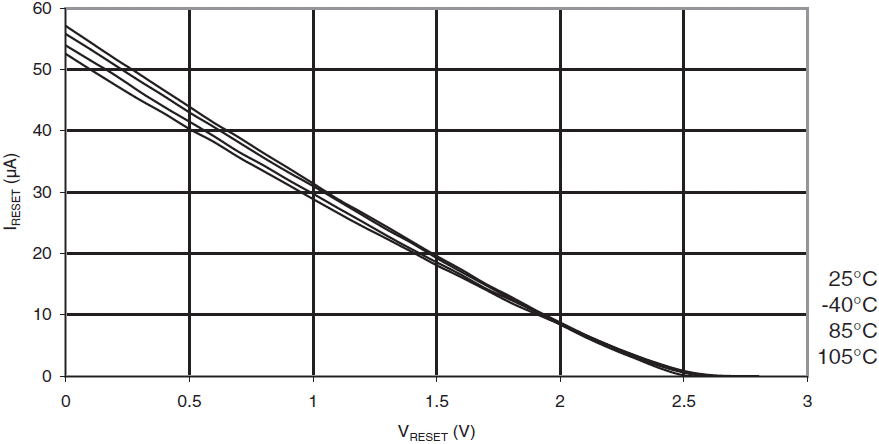

Rys.160 Prąd opornika podciągającego końcówki RESET w funkcji napięcia końcówki RESET (VCC = 2,7V)

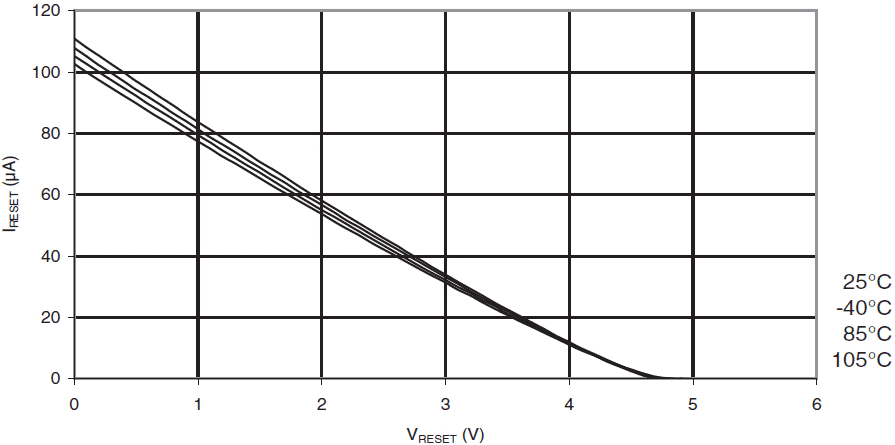

Rys.161 Prąd opornika podciągającego końcówki RESET w funkcji napięcia końcówki RESET (VCC = 5V)


do podrozdziału  do strony

Moc driverów końcówek

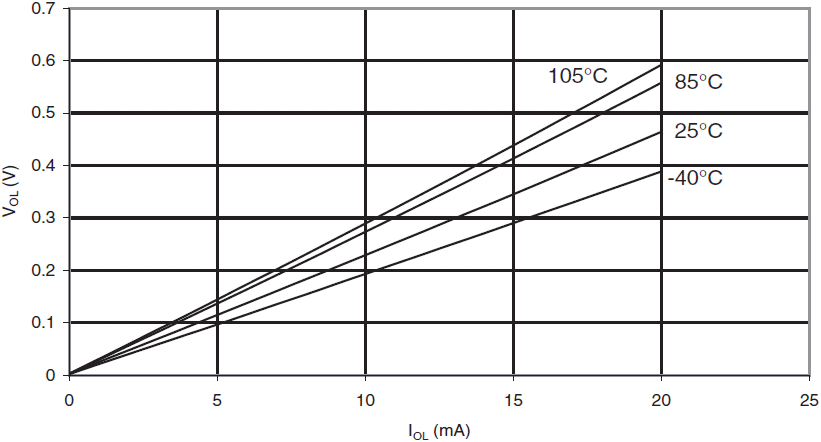

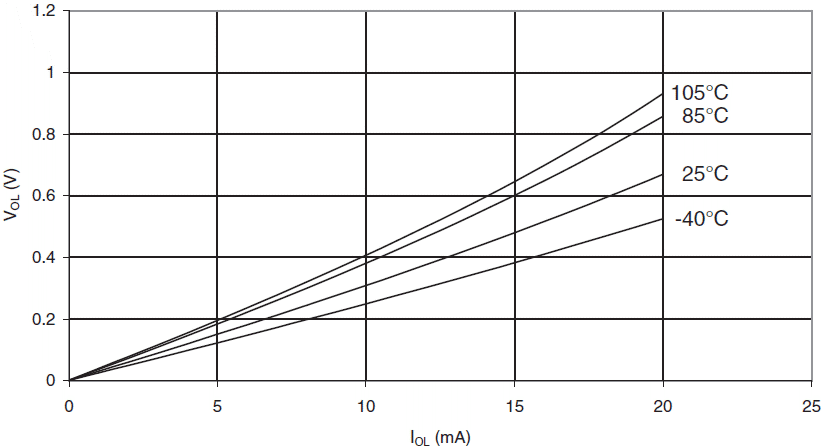

Rys.162 ATmega88PA: Napięcie wyjściowe końcówki we/wy w funkcji prądu wpływającego (VCC = 3V)

Rys.163 ATmega88PA: Napięcie wyjściowe końcówki we/wy w funkcji prądu wpływającego (VCC = 5V)

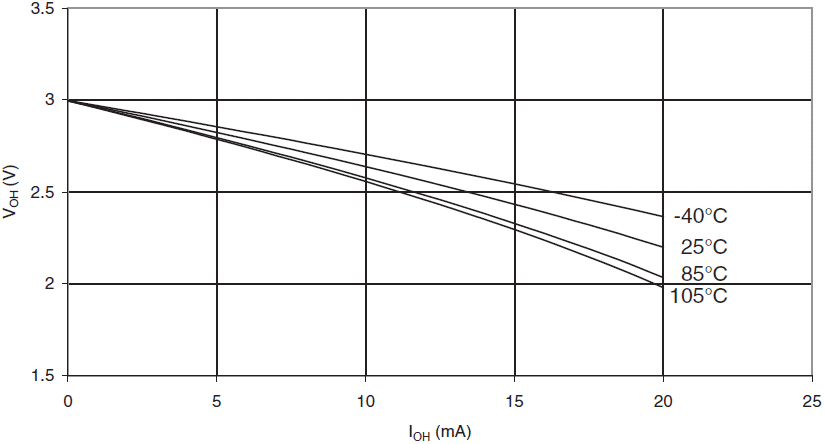

Rys.164 ATmega88PA: Napięcie wyjściowe końcówki we/wy w funkcji prądu wypływającego (VCC = 3V)

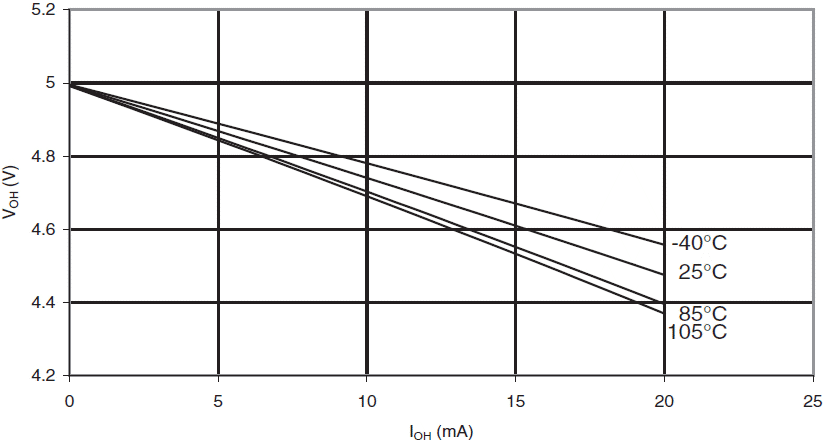

Rys.165 ATmega88PA: Napięcie wyjściowe końcówki we/wy w funkcji prądu wypływającego (VCC = 5V)


do podrozdziału  do strony

Progi końcówek i histereza

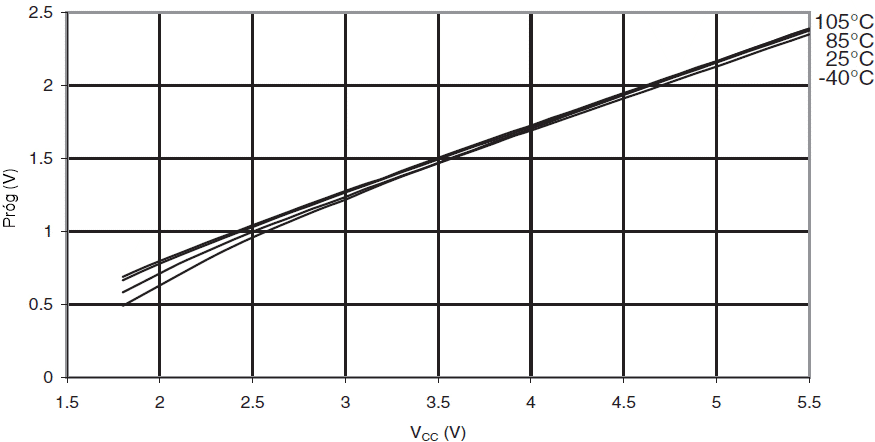

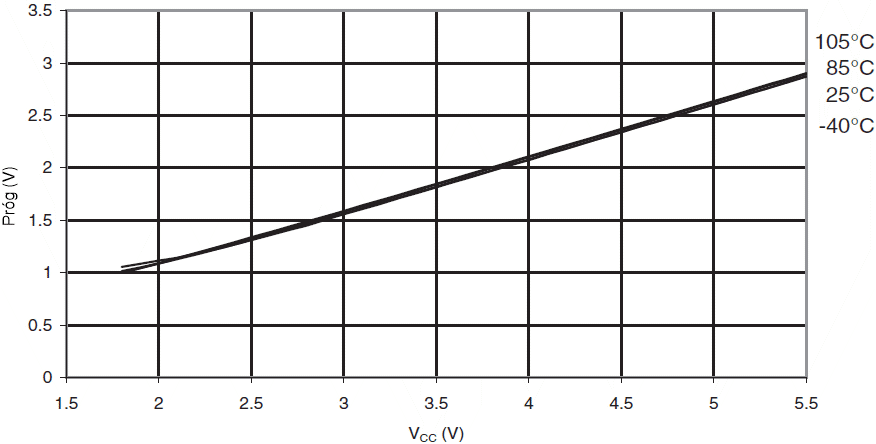

Rys.166 ATmega88PA: Wejściowe napięcie progowe końcówki we/wy w funkcji VCC (VIH, końcówka we/wy odczytywana jako 1)

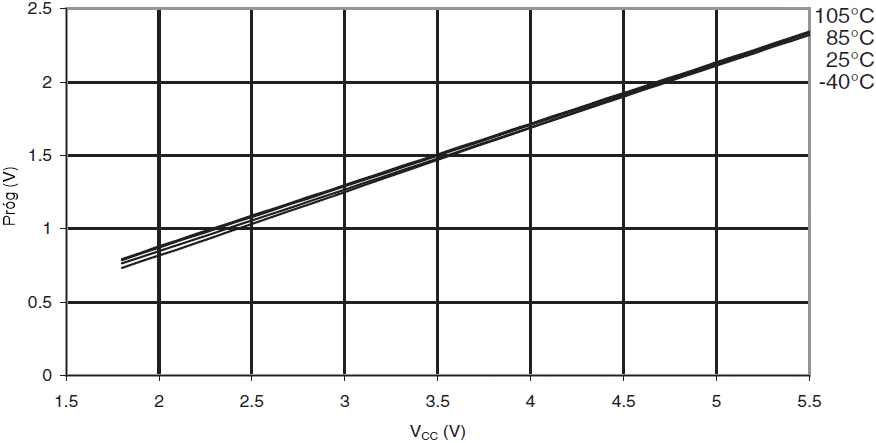

Rys.167 ATmega88PA: Wejściowe napięcie progowe końcówki we/wy w funkcji VCC (VIL, końcówka we/wy odczytywana jako 0)

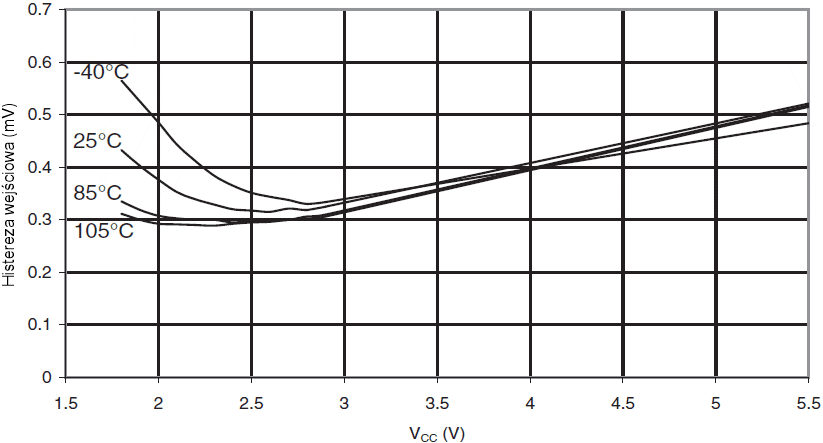

Rys.168 ATmega88PA: Histereza wejściowa końcówki we/wy w funkcji VCC

Rys.169 ATmega88PA: Wejściowe napięcie progowe końcówki RESET w funkcji VCC (VIH, końcówka we/wy odczytywana jako 1)

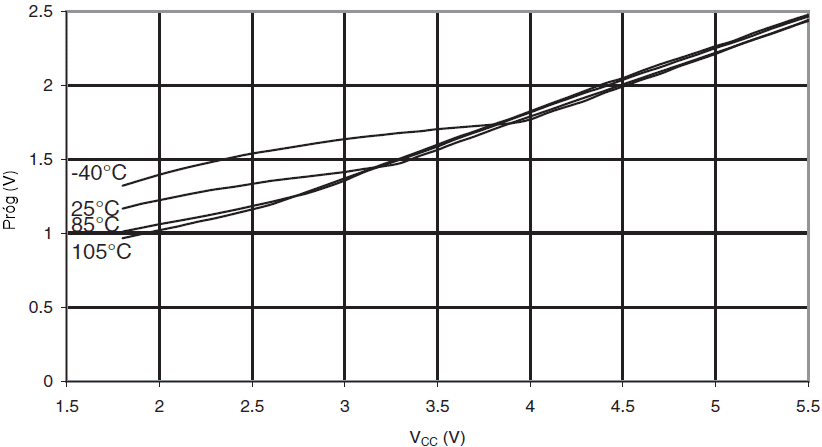

Rys.170 ATmega88PA: Wejściowe napięcie progowe końcówki RESET w funkcji VCC (VIL, końcówka we/wy odczytywana jako 0)

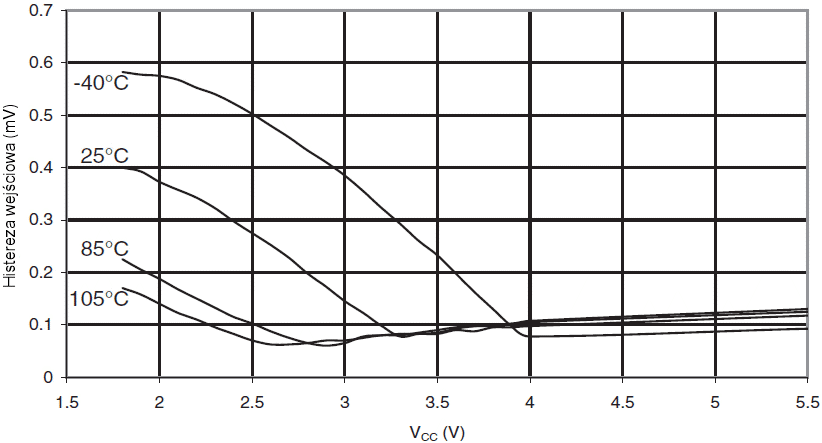

Rys.171 ATmega88PA: Histereza wejściowa końcówki RESET w funkcji VCC


do podrozdziału  do strony

Progi BOD

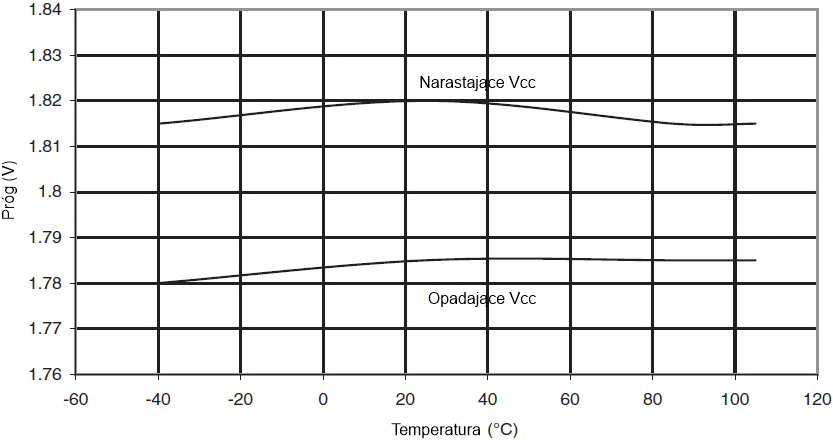

Rys.172 ATmega88PA: Progi BOD w funkcji temperatury (BODLEVEL wynosi 1,8V)

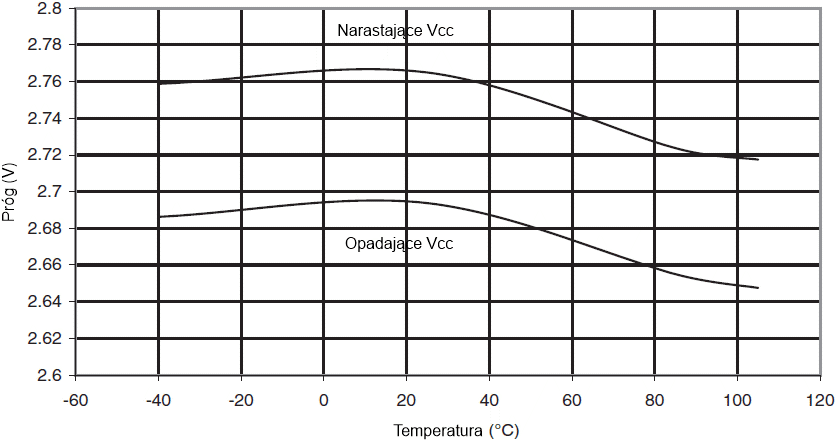

Rys.173 ATmega88PA: Progi BOD w funkcji temperatury (BODLEVEL wynosi 2,7V)

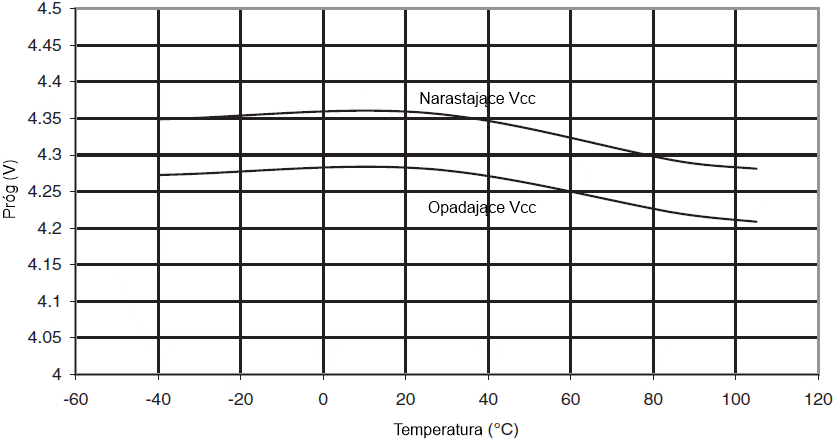

Rys.174 ATmega88PA: Progi BOD w funkcji temperatury (BODLEVEL wynosi 4,3V)

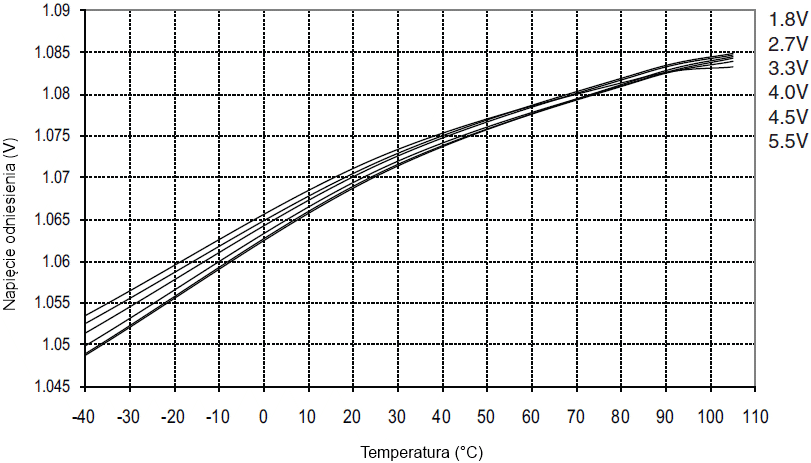

Rys.175 ATmega88PA: Kalibrowane napięcie odniesienia w funkcji temperatury

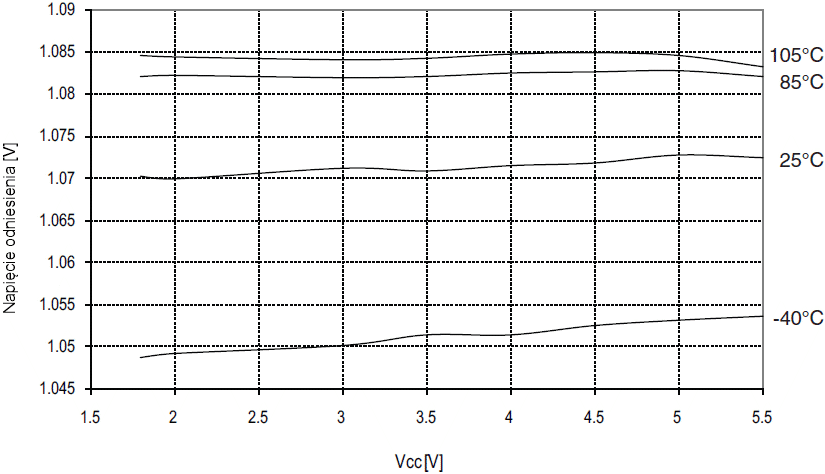

Rys.176 ATmega88PA: Napięcie odniesienia w funkcji VCC


do podrozdziału  do strony

Szybkość wewnętrznych oscylatorów

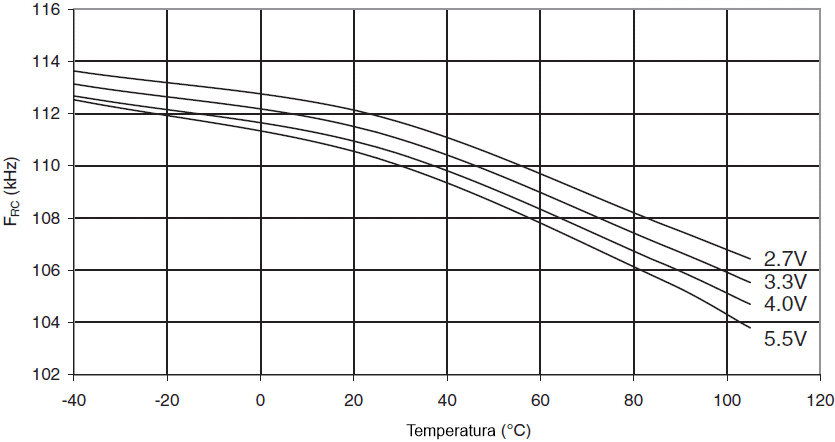

Rys.177 ATmega88PA: Częstotliwość oscylatora licznika zegarowego w funkcji temperatury

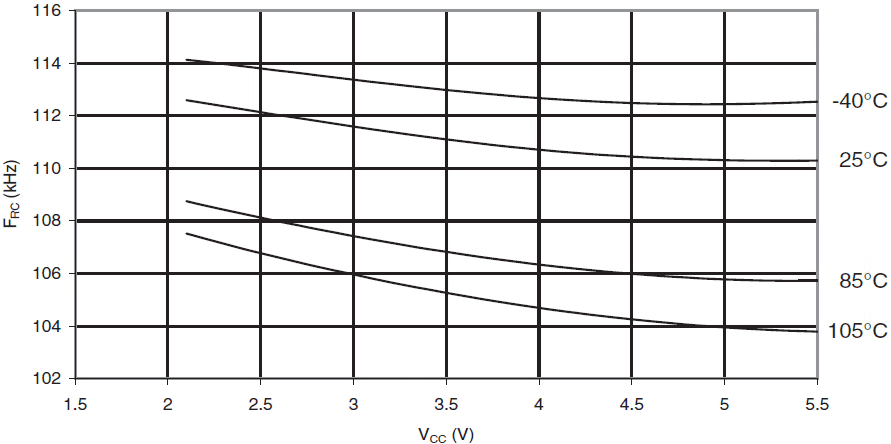

Rys.178 ATmega88PA: Częstotliwość oscylatora licznika zegarowego w funkcji VCC

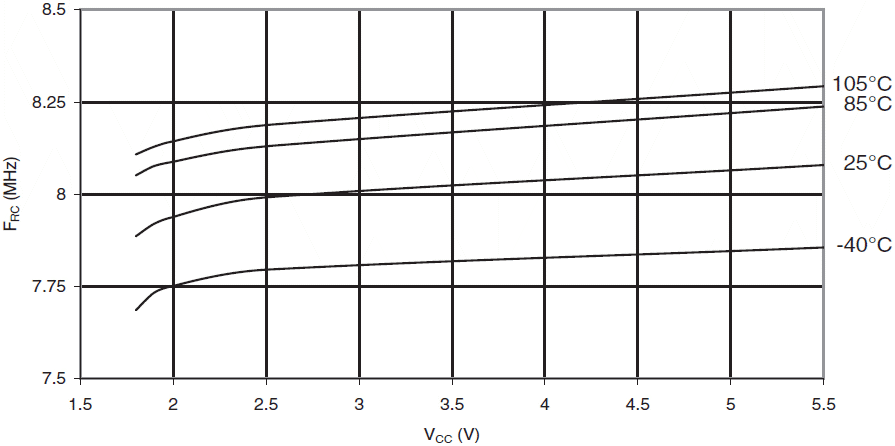

Rys.179 ATmega88PA: Częstotliwość kalibrowanego oscylatora RC 8MHz w funkcji VCC

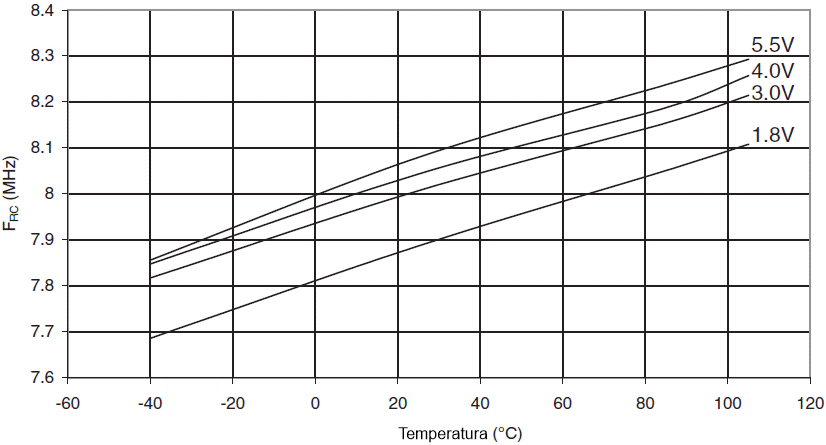

Rys.180 ATmega88PA: Częstotliwość kalibrowanego oscylatora RC 8MHz w funkcji temperatury

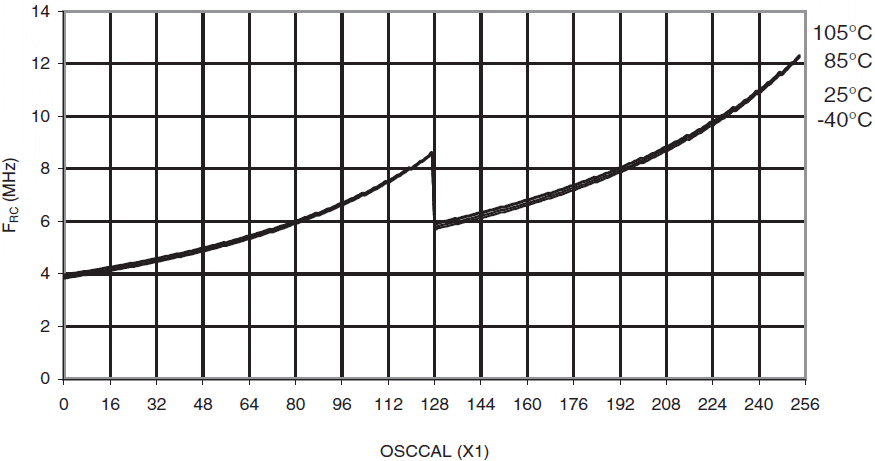

Rys.181 ATmega88PA: Częstotliwość kalibrowanego oscylatora RC 8MHz w funkcji wartości OSCCAL


do podrozdziału  do strony

Pobór prądu przez moduły peryferyjne

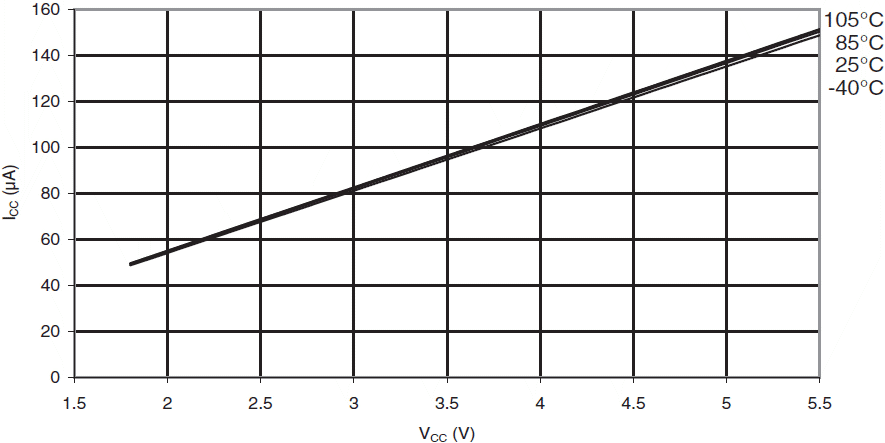

Rys.182 ATmega88PA: Prąd przetwornika A/C w funkcji VCC (AREF = AVCC)

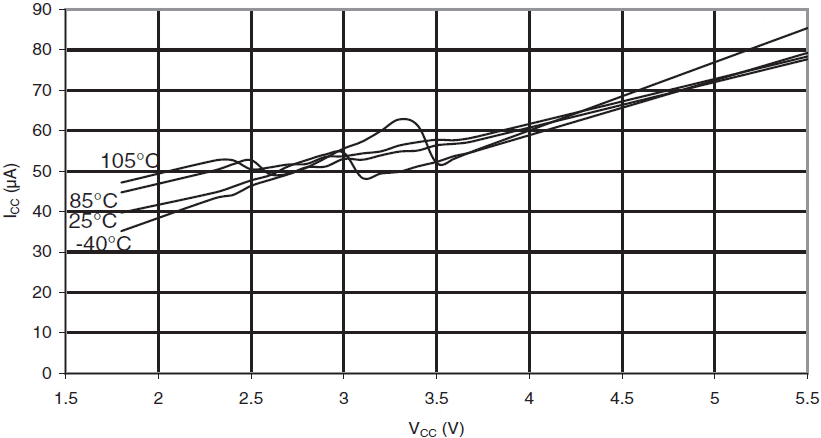

Rys.183 ATmega88PA: Prąd komparatora analogowego w funkcji VCC

Rys.184 ATmega88PA: Prąd zewnętrznego napięcia odniesienia AREF w funkcji VCC

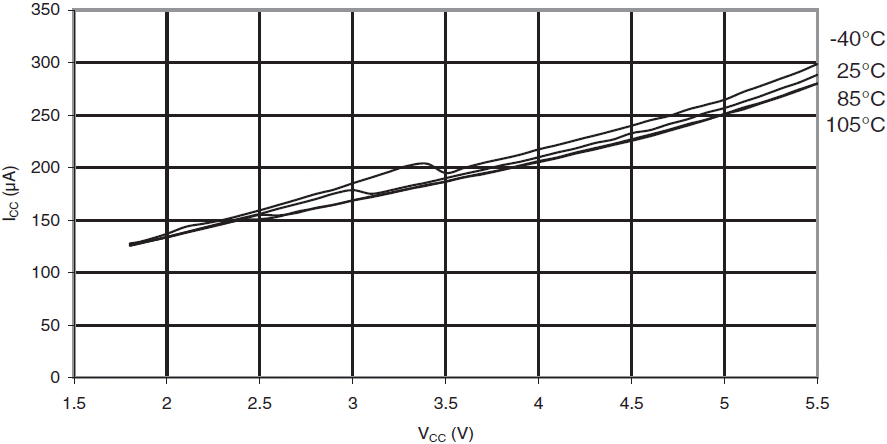

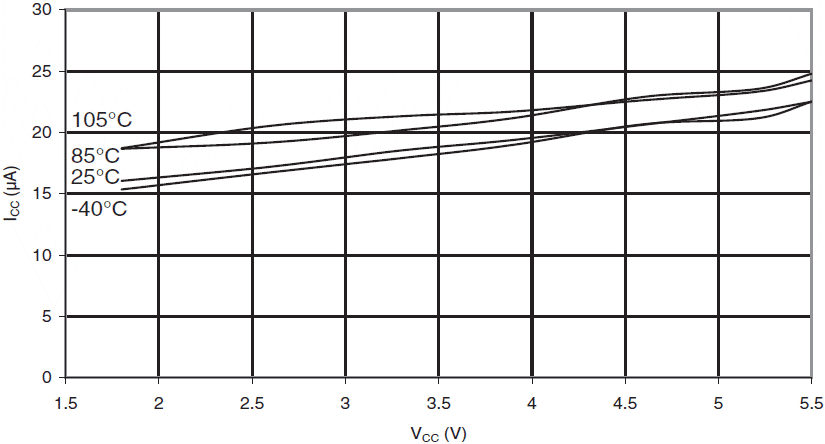

Rys.185 ATmega88PA: Prąd detektora spadku napięcia zasilania w funkcji VCC

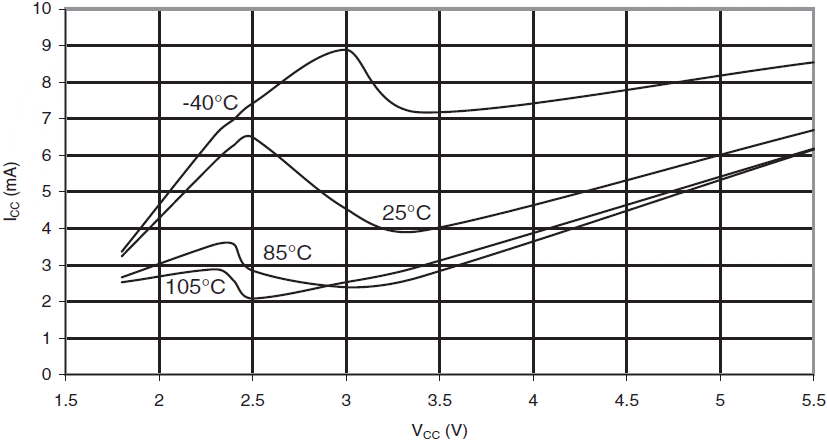

Rys.186 ATmega88PA: Prąd programowania w funkcji VCC


do podrozdziału  do strony

Pobór prądu w czasie resetu i szerokość impulsu reset

Rys.187 ATmega88PA: Prąd zasilania w czasie resetu w funkcji niskiej częstotliwości (0,1 - 1,0MHz)

Rys.188 ATmega88PA: Prąd zasilania w czasie resetu w funkcji częstotliwości (1 - 20MHz)

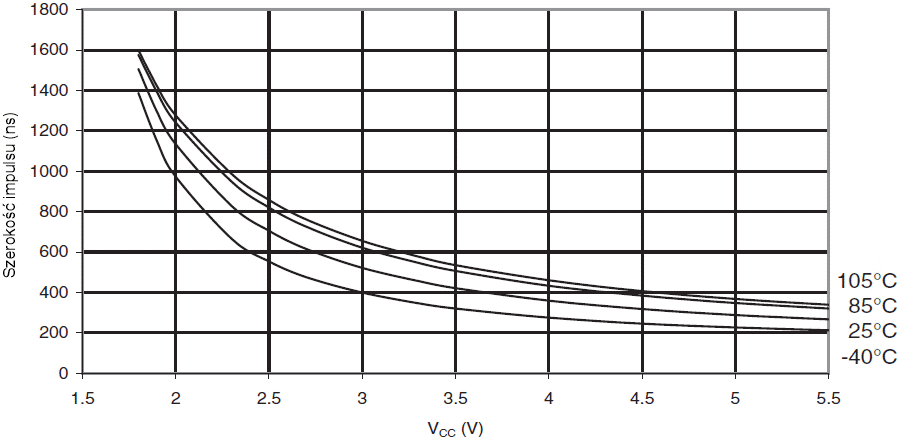

Rys.189 ATmega88PA: Minimalna szerokość impulsu resetu w funkcji VCC


do podrozdziału  do strony
