Timer/licznik może być taktowany bezpośrednio przez zegar systemowy (przez ustawienie CSn2:0 = 1). Zapewnia to najszybszą pracę z maksymalną częstotliwością zegara timera/licznika równą częstotliwości zegara systemu (f_{CLK_I/O}). Alternatywnie jako źródło zegarowe może zostać wybrane jedno z czterech wyjść preskalera. Preskalowany zegar może mieć częstotliwość: f_{CLK_I/O}/8, f_{CLK_I/O}/64, f_{CLK_I/O}/256 lub f_{CLK_I/O}/1024.

Preskaler działa niezależnie od logiki wyboru zegara timera/licznika i jest używany wspólnie przez timer/licznik 1 i timer/licznik 0. Ponieważ na preskaler nie wpływają ustawienia zegara timera/licznika, to stan preskalera będzie miał wpływ na sytuacje, gdzie jest używany preskalowany zegar. Przykład artefaktów preskalowania wystąpi, gdy timer jest włączony i taktowany przez preskaler (6 > CSn2:0 > 1). Liczba taktów zegara systemowego od czasu włączenia timera do wystąpienia pierwszego zliczenia może wynieść od 1 do N + 1 taktów zegara systemowego, gdzie N jest równe podzielnikowi preskalera (8, 64, 256 lub 1024).

Możliwe jest użycie resetu preskalera dla zsynchronizowania timera/licznika z wykonywaniem programu. Jednakże należy zachować ostrożność, jeśli inny timer/licznik współdzieli ten sam preskaler i również używa preskalowania. Reset preskalera wpłynie na okres preskalera dla wszystkich timerów/liczników, które są z nim połączone.

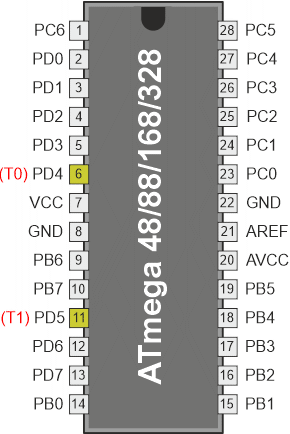

Zewnętrzne źródło zegarowe doprowadzone do końcówki T1/T0 może zostać użyte jako zegar timera/licznika (clk_T1/clk_T0). Końcówka T1/T0 jest próbkowana raz przy każdym takcie zegara systemowego przez sieć logiczną synchronizacji końcówki. Zsynchronizowany sygnał (spróbkowany) jest następnie przekazywany do detektora zbocza. Poniższy rysunek pokazuje funkcjonalnie równoważny schemat blokowy sieci logicznej detektora zbocza. Rejestry są taktowane przy dodatnim zboczu wewnętrznego zegara systemowego (clk_I/O). Przerzutnik latch jest przezroczysty dla górnej połówki okresu wewnętrznego zegara systemu.

Detektor zbocza generuje jeden impuls clk_T1/clk_T0 dla każdego zbocza dodatniego (CSn2:0 = 7) lub ujemnego (CSn2:0 = 6), które wykryje.

Sieć logiczna układu synchronizacji i detektora zbocza wprowadza opóźnienie od 2,5 do 3,5 taktów zegara systemu od zbocza sygnału przyłożonego do końcówki T1/T0 do momentu uaktualnienia licznika.

Włączanie i wyłączanie wejścia zegarowego musi być wykonane, gdy T1/T0 było stabilne przez co najmniej jeden takt zegara systemu, w przeciwnym razie istnieje ryzyko wygenerowania fałszywego impulsu zegarowego dla timera/licznika. Aby zapewnić poprawne próbkowanie, każda połówka okresu zegara zewnętrznego musi być dłuższa od jednego taktu zegara systemowego. Zegar zewnętrzny musi posiadać częstotliwość mniejszą od połowy częstotliwości zegara systemu (f_ExtClk < f_{clk_I/O}/2) przy współczynniku wypełnienia 50/50%. Ponieważ detektor zbocza używa próbkowania, to maksymalna częstotliwość zegara zewnętrznego, który może wykryć, wynosi połowę częstotliwości próbkowania (twierdzenie Nyquista–Shannona). Jednakże z powodu wahań częstotliwości zegara systemowego i współczynnika wypełnienia spowodowanego tolerancjami źródła oscylatora (kwarc, rezonator i kondensatory), zaleca się, aby maksymalna częstotliwość źródła zegara zewnętrznego była mniejsza niż f_{clk_I/O}/2,5.

Źródło zegara zewnętrznego nie może być preskalowane.

Preskaler dla timera licznika 0 i 1⁽¹⁾

GTCCR – General Timer/Counter Control Register – Ogólny rejestr sterujący timerami/licznikami
