Binarne Kodowanie Liczb - Zapis stałoprzecinkowy

Dotychczasowe rozważania dotyczyły liczb naturalnych. Zapis pozycyjny można w prosty sposób rozszerzyć na liczby ułamkowe wprowadzając pozycje o wagach ułamkowych. Przyjrzyjmy się liczbie dziesiętnej:

Wagi pozycji	10³	10²	10¹	10⁰		10^-1	10^-2	10^-3	10^-4	10^-5
Cyfry zapisu	3	5	7	9	,	8	2	9	1	4
Numery pozycji	3	2	1	0		-1	-2	-3	-4	-5
	Część całkowita					Część ułamkowa

Liczba stałoprzecinkowa może być potraktowana jako złożenie dwóch liczb - części całkowitej oraz części ułamkowej rozdzielone przecinkiem. Umówmy się, iż pozycje ułamkowe będziemy numerować kolejnymi liczbami ujemnymi. Przy takiej umowie wagi pozycji ułamkowych wciąż będą równe podstawie podniesionej do potęgi o wartości numeru pozycji. Zasada obliczania wartości liczby stałoprzecinkowej jest identyczna do poznanej wcześniej zasady: wartość liczby stałoprzecinkowej jest równa sumie iloczynów jej cyfr przez wagi pozycji tych cyfr. W systemie pozycyjnym o podstawie innej niż dziesięć jest tak samo.

Przykład:

Obliczyć wartość liczby stałoprzecinkowej 213,132₍₄₎.

213,132₍₄₎ = 2 · 4² + 1 · 4¹ + 3 · 4⁰ + 1 · 4^-1 + 3 · 4^-2 + 2 · 4^-3213,132₍₄₎ = 2 · 16 + 1 · 4 + 3 · 1 + 1 · ¹/₄ + 3 · ¹/₁₆ + 2 · ¹/₆₄213,132₍₄₎ = 32 + 4 + 3 + ¹/₄ + ³/₁₆ + ²/₆₄
213,132₍₄₎ = 39 + ¹⁶/₆₄ + ¹²/₆₄ + ²/₆₄
213,132₍₄₎ = 39 ³⁰/₆₄

Obliczyć wartość liczby stałoprzecinkowej 537,462₍₈₎.

537,462₍₈₎ = 5 · 8² + 3 · 8¹ + 7 · 8⁰ + 4 · 8^-1 + 6 · 8^-2 + 2 · 8^-3537,462₍₈₎ = 5 · 64 + 3 · 8 + 7 · 1 + 4 · ¹/₈ + 6 · ¹/₆₄ + 2 · ¹/₅₁₂537,462₍₈₎ = 320 + 24 + 7 + ⁴/₈ + ⁶/₆₄ + ²/₅₁₂537,462₍₈₎ = 351 + ²⁵⁶/₅₁₂ + ⁴⁸/₅₁₂ + ²/₅₁₂

Na początek: podrozdziału strony

Obliczenie wartości liczby stałoprzecinkowej według podstawowego wzoru wymaga obliczeń na ułamkach. Z doświadczenia wiem, iż tutaj uczniowie zwykle popełniają najwięcej pomyłek (nawet w klasie matematycznej). Podam zatem prosty sposób znajdowania wartości części ułamkowej bez sumowania ułamków. Najpierw przyjrzyjmy się kilku liczbom dziesiętnym:

Czy zauważasz tutaj pewną prawidłowość? Jeśli potraktujemy część ułamkową jako liczbę całkowitą, to wartość części ułamkowej będzie po prostu iloczynem tej liczby i wagi pozycji ostatniej cyfry zapisu stałoprzecinkowego. W powyższych przykładach waga pozycji ostatniej cyfry wynosi kolejno:

W innych systemach pozycyjnych zasada ta wciąż obowiązuje, gdyż system dziesiętny nie jest przecież żadnym wyróżnionym systemem pozycyjnym.

Przykład:

Oblicz wartość liczby stałoprzecinkowej 0,4231₍₅₎.

Część całkowita wynosi 0. Część ułamkową potraktujemy jako liczbę całkowitą, obliczymy jej wartość i pomnożymy ją przez wagę ostatniej cyfry zapisu stałoprzecinkowego, czyli przez:

4231₍₅₎ = 4 · 5³ + 2 · 5² + 3 · 5¹ + 1 · 5⁰4231₍₅₎ = 4 · 125 + 2 · 25 + 3 · 5 + 1 · 1
4231₍₅₎ = 500 + 50 + 15 + 1
4231₍₅₎ = 566

Zatem 0,4231₍₅₎ = 566 x ¹/₆₂₅ =⁵⁶⁶/₆₂₅.

Sprawdzamy:

0,4231₍₅₎ = 0 · 5⁰ + 4 · 5^-1 + 2 · 5^-2 + 3 · 5^-3 + 1 · 5^-40,4231₍₅₎ = 0 · 1 + 4 · ¹/₅ + 2 · ¹/₂₅ + 3 · ¹/₁₂₅ + 1 · ¹/₆₂₅0,4231₍₅₎ = 0 + ⁴/₅ + ²/₂₅ + ³/₁₂₅ + ¹/₆₂₅ 0,4231₍₅₎ = ⁵⁰⁰/₆₂₅^{+ 50}/₆₂₅ + ¹⁵/₆₂₅ + ¹/₆₂₅ 0,4231₍₅₎ = ⁵⁶⁶/₆₂₅^.

Na początek: podrozdziału strony

Specyfikacja problemu

Dane wejściowe

p - podstawa docelowego systemu pozycyjnego, p ∈ N, p ∈ {2,3,...,10}

s - tekst zawierający ciąg znaków ASCII przedstawiających poprawny zapis liczby.

Dane wyjściowe

Liczba L będąca wartością liczby o podstawie p i zapisanej w postaci ciągu znaków s. L ∈ R₊

Zmienne pomocnicze i funkcje

w	- odwrotność wagi pozycji ostatniej cyfry, w ∈ N
u	- informuje o napotkaniu przecinka, u ∈ {true, false}
i	- numer kolejnego znaku w zmiennej s, i ∈ N
kod(znak)	- funkcja zwraca kod ASCII znaku
długość(tekst)	- zwraca liczbę znaków zawartych w tekście

Lista kroków

K01:	Czytaj p i s
K02:	L ← 0; w ← p; u ← false
K03:	Dla i = 1,2,...,długość(s) wykonuj K04...K06.
K04:	Jeśli s[i] = ",", to u ← true i idź do K07
K05:	c ← kod(s[i]) - kod("0")
K06:	Jeśli u = true, to L ← L + c : w w ← w · p Inaczej L ← L · p + c
K07:	Pisz L i zakończ

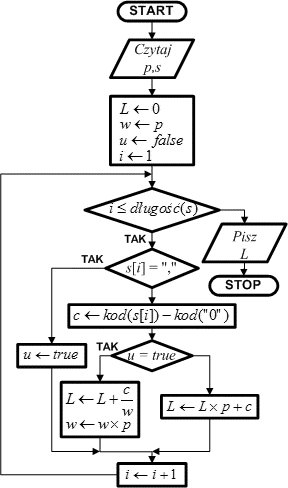

Schemat blokowy

obrazek

Odczytujemy podstawę p oraz zapis liczby w zmiennej łańcuchowej s. Nasz algorytm zakłada, iż kolejne znaki w s są umieszczone na pozycjach numerowanych od 1 (w językach C++, Python oraz JavaScript znaki są numerowane od pozycji 0 - należy zatem zastosować odpowiednią poprawkę).

Algorytm wykorzystuje schemat Hornera do wyznaczenia wartości części całkowitej oraz wzór podstawowy do wyznaczenia części ułamkowej liczby. Zwróć uwagę, iż zastosowany tutaj schemat Hornera różni się nieco od podanego wcześniej. Różnica polega na tym, iż rozpoczynamy od ustawienia wartości wyznaczanej liczby L na 0 (a nie na wartość pierwszej cyfry). Dzięki temu podejściu znacznie upraszcza się algorytm.

Zmienna u pełni rolę znacznika przecinka (u jak ułamek). Początkowo ustawiamy ją na false, co spowoduje, iż algorytm będzie wyznaczał wartość części całkowitej liczby.

Rozpoczynamy pętlę iteracyjną sterowaną przez zmienną i. Zadaniem tej pętli jest przeglądnięcie wszystkich znaków w odczytanym tekście s. Gdy pętla się zakończy w L mamy obliczoną wartość liczby. Wyświetlamy ją i kończymy algorytm.

Wewnątrz pętli najpierw sprawdzamy, czy bieżącym znakiem jest przecinek. Jeśli tak, to ustawiamy na true znacznik przecinka u, co spowoduje, iż algorytm będzie wyznaczał wartość części ułamkowej liczby. Po ustawieniu tego znacznika rozpoczynamy kolejny obieg pętli.

Jeśli bieżącym znakiem nie jest przecinek, to zakładamy, iż jest nim cyfra. Wyznaczamy jej wartość i wynik umieszczamy w zmiennej c.

Następnie w zależności od stanu logicznego znacznika u wyliczamy wartość części całkowitej (u=false) lub ułamkowej (u=true). W części całkowitej stosujemy schemat Hornera. W części ułamkowej dzielimy cyfrę przez odwrotność wagi jej pozycji (zmienna w) i dodajemy do wyliczanej wartości liczby L. Po tej operacji wyliczamy odwrotność wagi następnej pozycji ułamkowej.

Kontynuujemy kolejny obieg pętli aż do przetworzenia wszystkich znaków w s.

Na początek: podrozdziału strony

Na podstawie algorytmu tworzymy programy wyznaczające wartość dziesiętną liczby stałoprzecinkowej zapisanej w systemie pozycyjnym o podstawie od 2 do 10. Zwróć uwagę, iż algorytm nie sprawdza poprawności danych wprowadzonych przez użytkownika.

C++

// obliczanie wartości liczby stałoprzecinkowej
// zapisanej w systemie pozycyjnym o podstawie
// równej od 2 do 10
//---------------------------------------------
// (C)2005 mgr Jerzy Wałaszek
//                    I Liceum Ogólnokształcące
//                    im. K. Brodzińskiego
//                    w Tarnowie
//---------------------------------------------

#include <iostream>
#include <iomanip>
#include <string>

using namespace std;

main()
{
  string s;
  unsigned c,i,p,w;
  bool u;
  double L;
  char z[1];

  cout.precision(10);     // 10 cyfr po przecinku
  cout.setf(ios::fixed);  // format stałoprzecinkowy

  cout << "Obliczanie  wartosci  liczby staloprzecinkowej\n"
          "zapisanej  w systemie pozycyjnym o podstawie p\n"
          "----------------------------------------------\n"
          "(C)2005 mgr Jerzy Walaszek         I LO Tarnow\n\n"
          "Podaj p (2..10) = ";
  cin >> p;
  cout << "\nPodaj liczbe L  = ";
  getline(cin,s);
  getline(cin,s);
  L = 0; w = p; u = false;
  for(i = 0; i < s.length(); i++)
  {
    if(s[i] == ',')
      u = true;
    else
    {
      c = s[i] - int('0');
      if(u)
      {
        L += double(c) / w; w *= p;
      }
      else L = L * p + c;
    }
  }
  cout << endl << s << "(" << p << ") = " << L
       << "\n\nNacisnij ENTER...\n";
  cin.getline(z,1);
}

Pascal

// obliczanie wartości liczby stałoprzecinkowej
// zapisanej w systemie pozycyjnym o podstawie
// równej od 2 do 10
//---------------------------------------------
// (C)2005 mgr Jerzy Wałaszek
//                    I Liceum Ogólnokształcące
//                    im. K. Brodzińskiego
//                    w Tarnowie
//---------------------------------------------

program lspoz;

{$APPTYPE CONSOLE}

var
  s       : string;
  c,i,w,p : cardinal;
  L       : real;
  u       : boolean;
begin
  writeln('Obliczanie  wartosci  liczby staloprzecinkowej');
  writeln('zapisanej  w systemie pozycyjnym o podstawie p');
  writeln('----------------------------------------------');
  writeln('(C)2005 mgr Jerzy Walaszek         I LO Tarnow');
  writeln;
  write('Podaj p (2..10) = '); readln(p);
  writeln;
  write('Podaj liczbe L  = '); readln(s);
  writeln;
  L := 0; u := false; w := p;
  for i := 1 to length(s) do
  begin
    if s[i] = ',' then
      u := true
    else
    begin
      c := ord(s[i]) - ord('0');
      if u then
      begin
        L := L + c / w;
        w := w * p;
      end
      else  L := L * p + c
    end
  end;
  writeln(s,'(',p,') = ',L:0:10);
  writeln;
  writeln('Nacisnij klawisz ENTER...');
  readln;
end.

Basic

' obliczanie wartości liczby stałoprzecinkowej
' zapisanej w systemie pozycyjnym o podstawie
' równej od 2 do 10
'---------------------------------------------
' (C)2005 mgr Jerzy Wałaszek
'                    I Liceum Ogólnokształcące
'                    im. K. Brodzińskiego
'                    w Tarnowie
'---------------------------------------------

Option Explicit On

Module Module1

 Sub Main()

    Dim s As String
    Dim c, i, w, p As UInteger
    Dim L As Double
    Dim u As Byte

    Console.WriteLine("Obliczanie  wartości  liczby stałoprzecinkowej")
    Console.WriteLine("zapisanej  w systemie pozycyjnym o podstawie p")
    Console.WriteLine("----------------------------------------------")
    Console.WriteLine("(C)2005 mgr Jerzy Wałaszek         I LO Tarnów")
    Console.WriteLine()
    Console.Write("Podaj p (2..10) = ") : p = Val(Console.ReadLine)
    Console.WriteLine()
    Console.Write("Podaj liczbę L  = ") : s = Console.ReadLine
    Console.WriteLine()
    L = 0 : w = p : u = 0
    For i = 0 To s.Length() - 1
      If s.Chars(i) = "," Then
        u = 1
      Else
        c = Asc(s.Chars(i)) - 48
        If u = 1 Then
          L += c / w : w *= p
        Else
          L = L * p + c
        End If
      End If
    Next
    Console.WriteLine("{0}({1}) = {2}(10)", s, p, L)
    Console.WriteLine()
    Console.WriteLine("KONIEC. Naciśnij dowolny klawisz...")
    Console.ReadLine()

  End Sub

End Module

JavaScript

<html>
  <head>
  </head>
  <body>
    <div align="center">
<form style="BORDER-RIGHT: #ff9933 1px outset;
             PADDING-RIGHT: 4px;
             BORDER-TOP: #ff9933 1px outset;
             PADDING-LEFT: 4px;
             PADDING-BOTTOM: 1px;
             BORDER-LEFT: #ff9933 1px outset;
             PADDING-TOP: 1px;
             BORDER-BOTTOM: #ff9933 1px outset;
             BACKGROUND-COLOR: #ffcc66"
      name="frmprzelicz">
  <h3 id="data_out" style="text-align: center">
    Obliczanie wartości liczby stałoprzecinkowej<br>
    zapisanej w systemie pozycyjnym o podstawie p
  </h3>
  <p style="TEXT-ALIGN: center">
    (C)2005 mgr Jerzy Wałaszek&nbsp;&nbsp; I LO w Tarnowie
  </p>
  <hr>
  <div align="center">
    <table border="0" cellpadding="4" style="border-collapse: collapse">
      <tr>
        <td align="right">Podstawa (2...10) =</td>
        <td>
<input value="4" name="inp_p" size="20" style="text-align: right">
        </td>
      </tr>
      <tr>
        <td align="right">Liczba =</td>
        <td>
<input value="23,332" name="inp_l" size="20" style="text-align: right">
        </td>
      </tr>
    </table>
  </div>
  <p style="TEXT-ALIGN: center">
    <input onclick="main();" type="button" value="Oblicz wartość" name="B1">
  </p>
  <p id="out_t" style="TEXT-ALIGN: center">...</p>
</form>

<script language=javascript>

// obliczanie wartości liczby stałoprzecinkowej
// zapisanej w systemie pozycyjnym o podstawie
// równej od 2 do 10
//---------------------------------------------
// (C)2005 mgr Jerzy Wałaszek
// I Liceum Ogólnokształcące
// im. K. Brodzińskiego
// w Tarnowie
//---------------------------------------------

function main()
{
  var s,c,i,L,p,t,u,w;

  p = parseInt(document.frmprzelicz.inp_p.value);
  s = document.frmprzelicz.inp_l.value;
  if(isNaN(p) || (s==""))
    t = "<font color=Red><b>Złe dane</b></font>";
  else
  {
    L = 0.0; w = p; u = false;
    for(i = 0; i < s.length; i++)
    {
      if(s.charAt(i) == ',')
        u = true;
      else
      {
        c = s.charCodeAt(i) - 48;
        if(u)
        {
          L += c / w; w *= p;
        }
        else L = L * p + c;
      }
    }
    t = s + "<sub>(" + p + ")</sub> = " + L;
  };
  document.getElementById("out_t").innerHTML = t;
}

</script>
    </div>
  </body>
</html>

Wynik:

Obliczanie wartości liczby stałoprzecinkowej
zapisanej w systemie pozycyjnym o podstawie p
----------------------------------------------
(C)2005 mgr Jerzy Wałaszek I LO Tarnów

Podaj p (2..10) = 8

Podaj liczbę L = 77,777

77,777(8) = 63,998046875(10)

KONIEC. Naciśnij dowolny klawisz...

Na początek: podrozdziału strony

Zadanie 1 (proste)

Oblicz wartości podanych poniżej liczb stałoprzecinkowych. Wyniki podaj w postaci ułamkowej, np: 5 3/25 (pomiędzy częścią całkowitą a ułamkiem należy wstawić dokładnie jedną spację). Ułamek należy sprowadzić do ułamka właściwego, np. zamiast 2 4/8 wpisujemy 2 1/2.

Zadanie 2 (średnio trudne)

Wyprowadź wzór na największą wartość liczby stałoprzecinkowej L zapisanej w systemie pozycyjnym o podstawie p i posiadającej n cyfr całkowitych oraz m cyfr ułamkowych.

Na początek: podrozdziału strony

Materiały tylko do użytku dydaktycznego. Ich kopiowanie i powielanie jest dozwolone
pod warunkiem podania źródła oraz niepobierania za to pieniędzy.

Pytania proszę przesyłać na adres email: i-lo@eduinf.waw.pl

Serwis wykorzystuje pliki cookies. Jeśli nie chcesz ich otrzymywać, zablokuj je w swojej przeglądarce.

Informacje dodatkowe.

1101,11101₍₂₎ =		.
212,122₍₃₎ =		.
321,233₍₄₎ =		.
431,244₍₅₎ =		.
733,762₍₈₎ =		.
