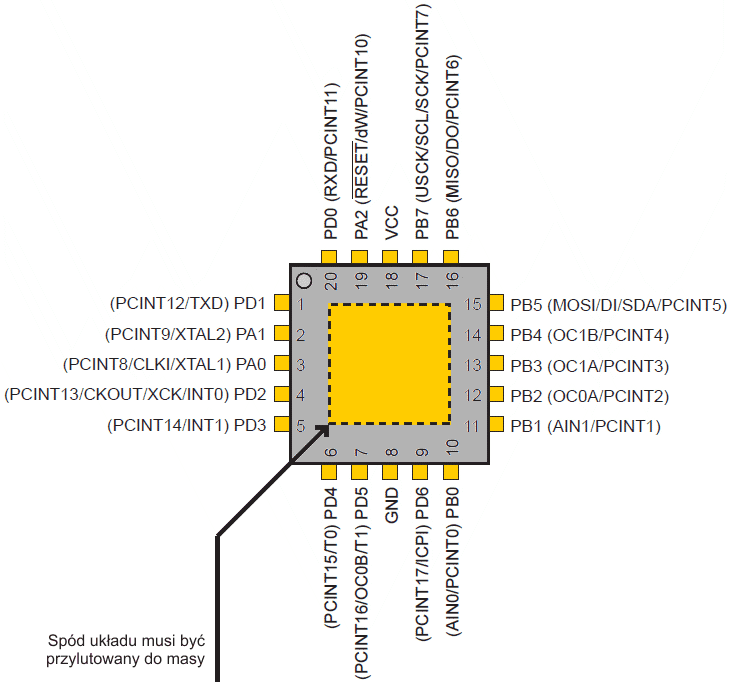

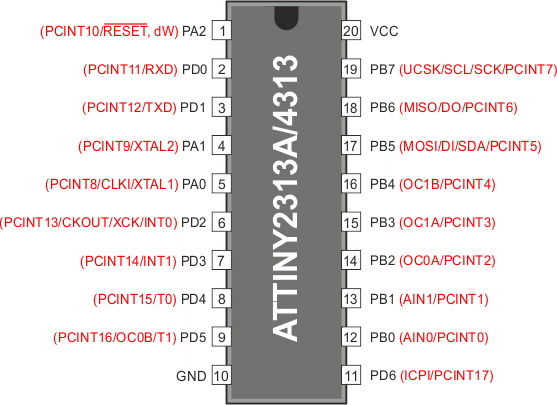

Napięcie zasilające.
Masa.
Port A jest 3-bitowym, dwukierunkowym portem we/wy za wewnętrznymi opornikami podciągającymi (osobno aktywowanymi dla poszczególnych bitów). Bufory wyjściowe portu A posiadają symetryczne Parametry sterowania dla prądów wpływających i wypływających. Jako wejścia końcówki portu A, które są zewnętrznie wysterowane stanem niskim, będą wyprowadzały prąd, jeśli zostały dla nich aktywowane oporniki podciągające. W czasie stanu resetowania końcówki portu A przechodzą w stan wysokiej impedancji, nawet przy pracy zegara. Port A posiada również funkcje alternatywne.
Port B jest 8-bitowym, dwukierunkowym portem we/wy za wewnętrznymi opornikami podciągającymi (osobno aktywowanymi dla poszczególnych bitów). Bufory wyjściowe portu B posiadają symetryczne Parametry sterowania dla prądów wpływających i wypływających. Jako wejścia końcówki portu B, które są zewnętrznie wysterowane stanem niskim, będą wyprowadzały prąd, jeśli zostały dla nich aktywowane oporniki podciągające. W czasie stanu resetowania końcówki portu B przechodzą w stan wysokiej impedancji, nawet przy pracy zegara. Port B posiada również funkcje alternatywne.
Port D jest 7-bitowym, dwukierunkowym portem we/wy za wewnętrznymi opornikami podciągającymi (osobno aktywowanymi dla poszczególnych bitów). Bufory wyjściowe portu D posiadają symetryczne Parametry sterowania dla prądów wpływających i wypływających. Jako wejścia końcówki portu D, które są zewnętrznie wysterowane stanem niskim, będą wyprowadzały prąd, jeśli zostały dla nich aktywowane oporniki podciągające. W czasie stanu resetowania końcówki portu D przechodzą w stan wysokiej impedancji, nawet przy pracy zegara. Port D posiada również funkcje alternatywne.
Wejście resetowania. Stan niski na tej końcówce przez czas dłuższy niż długość minimalnego impulsu wygeneruje reset, nawet jeśli zegar nie pracuje. Minimalna długość impulsu podana jest w poniższej tabeli:
Charakterystyka resetu
| Symbol | Parametr | Warunek | Min. | Typ. | Max. | Jednostka |
| VPOT | Próg resetu przy włączaniu (napięcie rośnie) | TA = -40 ... 85°C | 1,2 | V | ||
| Próg resetu przy włączaniu (napięcie spada) | TA = -40 ... 85°C | 1,1 | V | |||
| VRST | Napięcie progowe końcówki RESET | VCC = 1,8 ... 5,5V | 0,2VCC | 0.9VCC | V | |
| tRST | Minimalna długość impulsu na końcówce RESET | VCC = 1,8 ... 5,5V | 2,5 | μs |
Krótsze impulsy nie dają gwarancji wygenerowania resetu. Wejście resetowania jest funkcją alternatywną końcówki PA2 i dW.
Wejście dla odwracającego wzmacniacza oscylatora i wejście dla układu wewnętrznego zegara roboczego. XTAL1 jest funkcją alternatywną końcówki PA0.
Wyjście z odwracającego wzmacniacza oscylatora. XTAL2 jest funkcją alternatywną końcówki PA1.

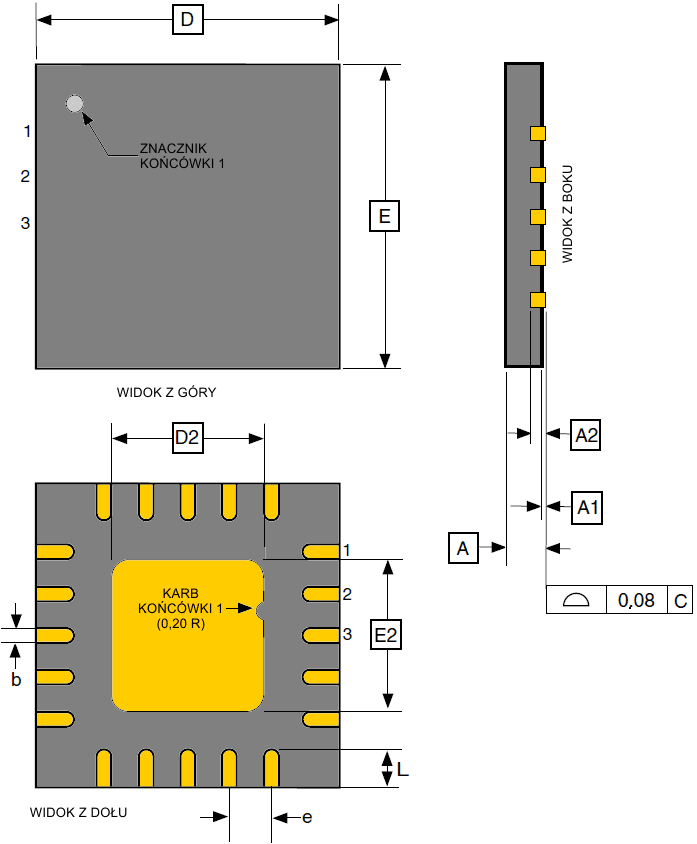

Wymiary w mm

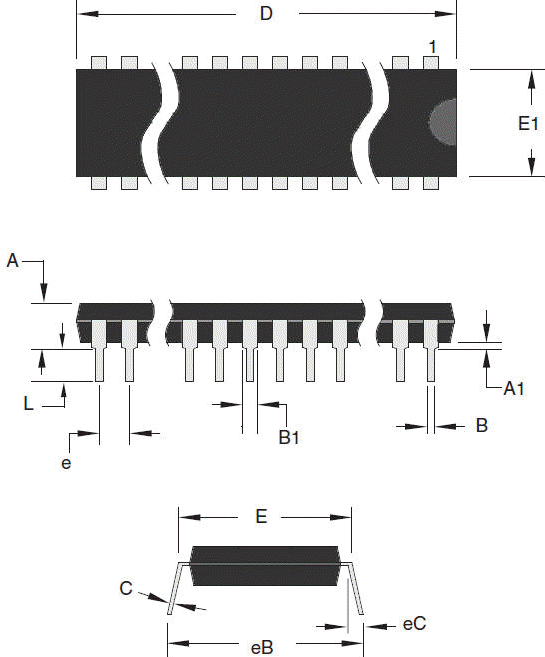

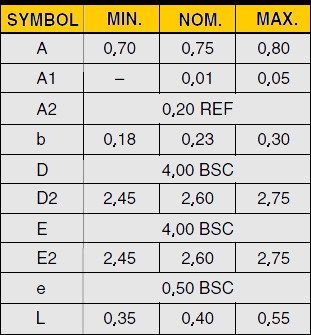

Wymiary w mm

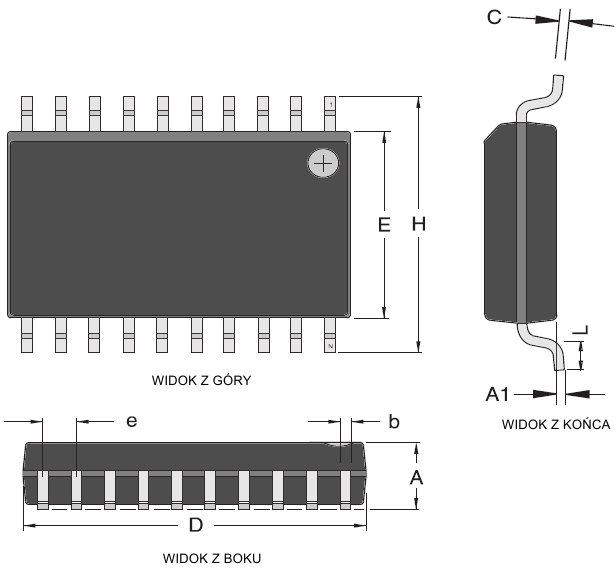

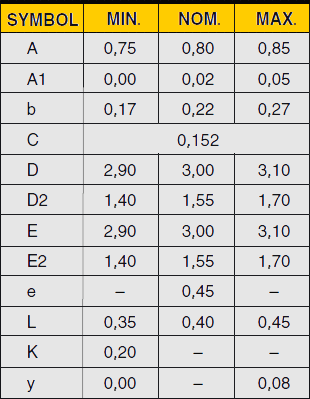

Wymiary w mm

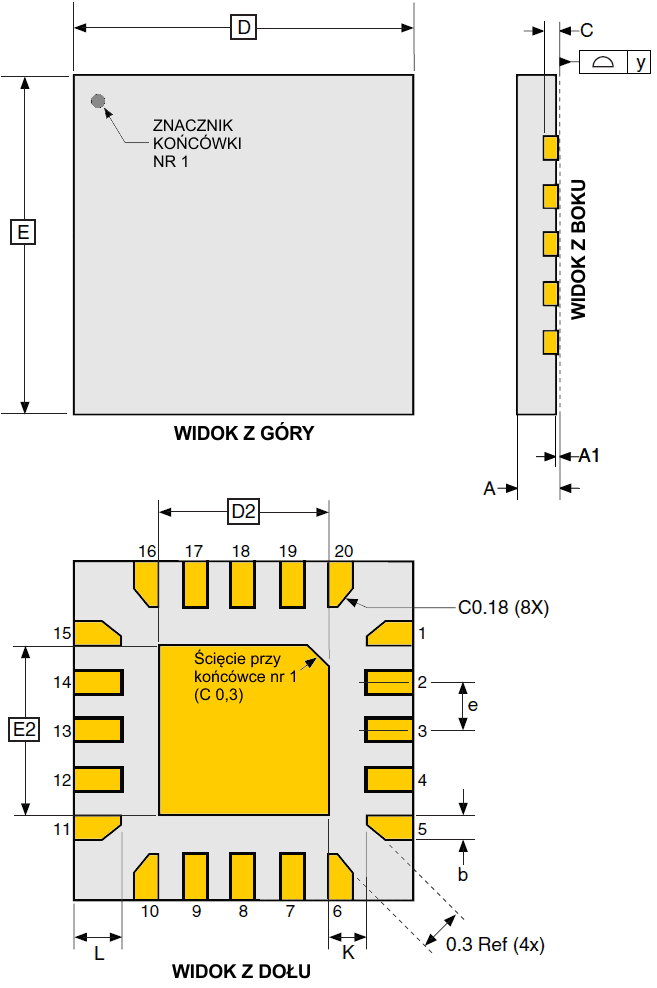

Wymiary w mm
 |
