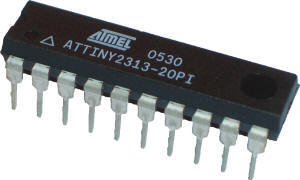

Mikrokontroler ATtiny2313A/4313 zdobył olbrzymią popularność wśród elektroników-hobbistów, ponieważ jest tani (koszt około 3...4zł) oraz posiada dużo wejść/wyjść cyfrowych, dzięki czemu można go zastosować w wielu projektach, gdzie wymagane jest złożone sterowanie układów zewnętrznych. W sieci znajdziesz mnóstwo informacji na jego temat.

Mikrokontroler ATtiny2313A/4313 wykorzystuje wysoko-wydajną i energooszczędną architekturę AVR^® RISC (ang. RISC – Reduced Instruction Set Computer, komputer o zredukowanej liście rozkazów)
- 120 wydajnych instrukcji, z których większość wykonywana jest w pojedynczym takcie zegara
- 32 x 8-bitowe rejestry robocze ogólnego przeznaczenia
- Praca w pełni statyczna
- Wydajność do 20 MIPS (ang. Million Instructions Per Second, miliony instrukcji na sekundę) przy zegarze 20 MHz
- Pamięć danych i nieulotna pamięć programu i danych
- 2 KB (4 KB w ATtiny4313) pamięci FLASH, którą można programować bezpośrednio w układzie aplikacyjnym lub za pomocą programu. Wytrzymałość 10.000 cykli zapisu/kasowania
- 128 B (256 B w ATtiny4313) pamięci EEPROM, wytrzymałość 100.000 cykli zapisu/kasowania
- 128 B (256 B w ATtiny4313) wewnętrznej pamięci SRAM (ang. Static Random Access Memory, statyczna pamięć RAM)
- Programowalne blokady na pamięć FLASH i EEPROM, które zapewniają bezpieczeństwo danych
Cechy peryferyjne
- Jeden 8-bitowy timer/licznik z oddzielnym preskalerem i trybem Compare
- Jeden 16-bitowy timer/licznik z oddzielnym preskalerem i trybami Compare i Capture
- Cztery kanały PWM
- Wbudowany komparator analogowy
- Programowalny licznik zegarowy (ang. Watchdog Timer) z wewnętrznym oscylatorem
- USI – (ang. Universal Serial Interface, uniwersalny interfejs szeregowy)
- USART z pełnym dupleksem
Specjalne cechy mikrokontrolera
- debugWIRE z wewnętrznym debugowaniem
- Programowalny w układzie aplikacyjnym poprzez port SPI
- Zewnętrzne i wewnętrzne źródła przerwań
- Tryby uśpienia: bezczynny o zmniejszonym poborze energii, wyłączenia i gotowości
- Rozszerzony układ resetowania przy włączaniu zasilania
- Układ wykrywania spadku napięcia zasilającego
- Wewnętrzny oscylator kalibrowany
Obudowy i końcówki we/wy
- 18 programowalnych linii we/wy
- Obudowy: DIL-20, SOIC 20, QFN/MFL 20
Napięcia robocze
- 1,8 ... 5,5V (ATtiny2313V)
- 2,7 ... 5,5V (ATtiny2313A/4313)
Stopnie szybkości
- 0 ... 4 MHz przy 1,8 ... 5,5V
- 0 ... 10 MHz przy 2,7 ... 5,5V
- 0 ... 20 MHz przy 4,5 ... 5.5V
Przemysłowy zakres temperatur: -40°C ... +85°C
Niski pobór prądu
- Tryb aktywny (ang. Active mode):
  - 190 μA przy1,8V i 1MHz
- Tryb wyłączenia (ang. Power-down mode):
  - 0,1 μA przy 1,8V i +25°C
