https://www.microchip.com/about-us/legal-information/copyright-usage-guidelines
| UWAGA: | Przeciążenie układu poza podane tutaj wartości ekstremalne może spowodować jego trwałe uszkodzenie. Również wystawienie układu przez dłuższy czas na podane tutaj warunki ekstremalne może wpłynąć na poprawność działania mikrokontrolera. |
| Temperatura pracy | -55°C do +125°C | |
| Temperatura przechowywania | -65°C do +150°C | |
| Napięcie względem masy na dowolnej końcówce z wyjątkiem RESET | -0,5V do VCC+0,5V | |
| Napięcie względem masy na końcówce RESET | -0,5V do +13,0V | |
| Maksymalne napięcie pracy | 6,0V | |
| Prąd stały na końcówkę we/wy | 40,0 mA | |
| Prąd stały na końcówkach VCC i GND | 200,0 mA |
| Symbol | Parametr | Warunki | Min. | Typowo | Max. | Jednostka |
| VIL | Napięcie wejściowe w stanie niskim |
VCC = 1,8V do 2,4V VCC = 2,4V do 5,5V |
-0,5 | 0,2VCC 0,3VCC |
V | |
| VIH | Napięcie wejściowe w stanie wysokim z wyjątkiem końcówki RESET |
VCC = 1,8V do 2,4V VCC = 2,4V do 5,5V |
0,7VCC(1) 0,6VCC(1) |
VCC +0,5(2) | V | |
| Napięcie wejściowe w stanie wysokim na końcówce RESET |
VCC = 1,8V do 5,5V | 0,9VCC(1) | VCC +0,5(2) | V | ||
| VOL | Napięcie wyjściowe w stanie niskim (3) z wyjątkiem końcówki RESET(5) |
IOL = 10 mA, VCC =
5V IOL = 5 mA, VCC = 3V |
0,6 0,5 |
V | ||
| VOH | Napięcie wyjściowe w stanie wysokim(4) z wyjątkiem końcówki RESET(5) |
IOH = -10 mA, VCC =
5V IOH = -5 mA, VCC = 3V |
4,3 2,5 |
V | ||
| ILIL | Wejściowy prąd upływu końcówki we/wy |
VCC = 5,5V, końcówka w stanie
niskim (wartość bezwzględna) |
<0,05 | 1 | μA | |
| LLIH | Wejściowy prąd upływu końcówki we/wy |
VCC = 5,5V, końcówka w stanie
wysokim (wartość bezwzględna) |
<0,05 | 1 | μA | |
| RRST | Opornik podciągający resetu | VCC = 5,5V, wejście w stanie niskim | 30 | 60 | kΩ | |
| RPU | Opornik podciągający końcówki we/wy |
VCC = 5,5V, wejście w stanie niskim | 20 | 50 | kΩ | |
| IACLK | Wejściowy prąd upływu komparatora analogowego |
VCC = 5V Vin = VCC/2 |
-50 | 50 | nA | |
| ICC | Prąd zasilania(6) | Aktywny 1MHz, VCC = 2V | 0,2 | 0,5 | mA | |
| Aktywny 4MHz, VCC = 3V | 0,8 | 1,2 | mA | |||
| Aktywny 8MHz, VCC = 5V | 2,7 | 4 | mA | |||
| Bezczynny 1MHz, VCC = 2V | 0,02 | 0,2 | mA | |||
| Bezczynny 4MHz, VCC = 3V | 0,13 | 0,5 | mA | |||
| Bezczynny 8MHz, VCC = 5V | 0,6 | 1,5 | mA | |||
| Tryb wyłączenia zasilania(7) | Licznik zegarowy włączony, VCC = 3V | 4,5 | 10 | μA | ||
| Licznik zegarowy wyłączony, VCC = 3V | 0,15 | 2 | μA |
| Uwagi: | 1. | "Min" oznacza najniższą wartość, przy której stan końcówki zostanie poprawnie odczytany jako wysoki. |
| 2. | "Max" oznacza najwyższą wartość, przy której stan końcówki zostanie odczytany jako niski. | |
| 3. | Chociaż każdy port we/wy może pochłaniać więcej niż w warunkach testowych (10mA przy VCC = 5V, 5mA przy VCC = 3V) w warunkach stanu ustalonego (nie przejściowego), to jednak suma wszystkich prądów wejściowych w stanie niskim dla wszystkich portów nie powinna przekraczać 60mA. Jeśli IOL wykracza poza warunki testowe, to VOL może przekroczyć specyfikację. Nie gwarantuje się, iż końcówki będą w stanie pochłonąć większy prąd od podanego w warunkach testowych. | |
| 4. | Chociaż każdy port we/wy może oddawać więcej niż w warunkach testowych (10mA przy VCC = 5V, 5mA przy VCC = 3V) w warunkach stanu ustalonego (nie przejściowego), to jednak suma wszystkich prądów wyjściowych w stanie wysokim dla wszystkich portów nie powinna przekraczać 60mA. Jeśli IOH wykracza poza warunki testowe, to VOH może przekroczyć specyfikację. Nie gwarantuje się, iż końcówki będą w stanie oddawać większy prąd od podanego w warunkach testowych. | |
| 5. | Końcówka RESET musi tolerować wyższe napięcia przy wchodzeniu i działaniu trybów programowania i w konsekwencji posiada ona niższe parametry prądowe w porównaniu z normalnymi końcówkami we/wy. Tworzy tzw. słaby port (ang. weak port). | |
| 6. | Wartości są z zewnętrznym zegarem przy wykorzystaniu metod opisanych w rozdziale "Minimalizowanie poboru energii". Redukcja poboru energii jest włączona (PRR = 0xFF), a we/wy nie jest sterowane. | |
| 7. | Monitoring zasilania wyłączony. |

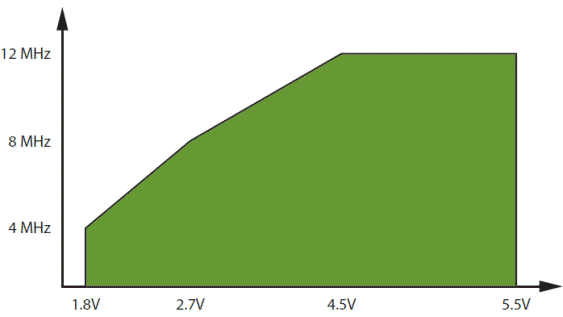

Maksymalna prędkość działania mikrokontrolera zależy od napięcia zasilającego VCC. Związek pomiędzy napięciem zasilającym a maksymalną prędkością działania jest fragmentami liniowy, jak pokazuje poniższy wykres:
Możliwe jest ręczne skalibrowanie wewnętrznego oscylatora, aby był dokładniejszy niż standardowe ustawienie fabryczne. Zwróć uwagę, iż częstotliwość tego oscylatora zależy od temperatury i napięcia.
|
Metoda kalibracji |
Docelowa częstotliwość |
VCC | Temperatura |
Dokładność przy danej temperaturze i napięciu(1) |
| Kalibracja fabryczna |
8,0 MHz | 3V | 25°C | ±10% |
| Kalibracja użytkownika |
Ustalona
częstotliwość: 7,13 – 8,1 MHz |
Ustalone
napięcie: 1,8V – 5,5V |
Ustalona
temperatura: -40°C – 85°C |
±1% |
| Uwagi: | 1. Dokładność częstotliwości oscylatora w punkcie kalibracyjnym (ustalona temperatura i ustalone napięcie). |
Przebieg zewnętrznego sygnału zegarowego
Parametry zegara zewnętrznego
| Symbol | Parametr | VCC = 1,8 – 5,5V | VCC = 2,7 – 5,5V | VCC = 4,5 – 5,5V | Jednostki | |||
| Min. | Max. | Min. | Max. | Min. | Max. | |||
| 1/tCLCL | Częstotliwość zegarowa | 0 | 4 | 0 | 8 | 0 | 12 | MHz |
| tCLCL | Okres zegarowy | 250 | 125 | 83 | ns | |||
| tCHCX | Czas stanu wysokiego | 100 | 50 | 33 | ns | |||
| tCLCX | Czas stanu niskiego | 100 | 50 | 33 | ns | |||
| tCLCH | Czas narastania | 2,0 | 1 | 0,6 | μs | |||
| tCHCL | Czas opadania | 2,0 | 1 | 0,6 | μs | |||
| ΔtCLCL | Zmiana okresu z jednego cyklu zegara w następny | 2 | 2 | 2 | % | |||
Parametry Reset, VLM (monitorowanie napięcia zasilania) oraz napięcia wewnętrznego
| Symbol | Parametr | Warunek | Min.(1) | Typowe(1) | Max.(1) | Jednostki |
| VRST | Napięcie progowe końcówki RESET |
0,2VCC | 0,9VCC | V | ||
| tRST | Minimalna długość impulsu na końcówce RESET |
VCC = 1,8V VCC = 3V VCC = 5V |
2000 700 400 |
ns | ||
| tTOUT | Czas zwłoki po resecie | 32 | 64 | 128 | ms |
| Uwaga: | 1. Wartości jedynie poglądowe. |
Parametry rozszerzonego resetu przy włączaniu zasilania. TA = -40 ... +85°C
| Symbol | Parametr | Min.(1) | Typowe(1) | Max.(1) | Jednostki |
| VPOR | Próg uwalniania przy resecie przy włączaniu zasilania(2) |
1,1 | 1,4 | 1,6 | V |
| VPOA | Próg aktywacji przy resecie przy włączaniu zasilania(3) |
0,6 | 1,3 | 1,6 | V |
| SRON | Szybkość narastania zbocza napięcia zasilającego |
0,01 | V/ms |
Progi monitora poziomów napięcia
| Parametr | Min. | Typowe(1) | Max. | Jednostki |
| Poziom wyzwalania VLM1L | 1,1 | 1,4 | 1,6 | V |
| Poziom wyzwalania VLM1H | 1,4 | 1,6 | 1,8 | |
| Poziom wyzwalania VLM2 | 2,0 | 2,5 | 2,7 | |
| Poziom wyzwalania VLM3 | 3,2 | 3,7 | 4,5 | |
| Czas ustawiania VLM2,VLM3 (VLM1H, VLM1L) | μs |
| Uwagi: | 1. Wartości typowe w temperaturze pokojowej. |
Parametry komparatora analogowego, TA = -40°C ... +85°C
| Symbol | Parametr | Warunki | Min. | Typowe | Max. | Jednostki |
| VAIO | Napięcie przesunięcia na wejściu | VCC = 5V, VIN = VCC / 2 | < 10 | 40 | mV | |
| ILAC | Wejściowy prąd upływu | VCC = 5V, VIN = VCC / 2 | -50 | 50 | nA | |
| tAPD | Opóźnienie propagacji
analogowej (od nasycenia do lekkiego przesterowania) |
VCC = 2,7V | 750 | ns | ||
| VCC = 4,0V | 500 | |||||
| Opóźnienie propagacji
analogowej (zmiana o dużej wartości) |
VCC = 2,7V | 100 | ||||
| VCC = 4,0V | 75 | |||||
| tDPD | Opóźnienie propagacji cyfrowej | VCC = 1,8V ... 5,5V | 1 | 2 | CLK |
Parametry przetwornika A/C, T = -40°C ... +85°C. VCC = 2,5V ... 5,5V
| Symbol | Parametr | Warunki | Min. | Typowe | Max. | Jednostki |
| Rozdzielczość | 8 | bity | ||||
| Bezwzględna dokładność (łącznie z wszystkimi błędami) |
VREF = VCC = 4V, zegar = 200 kHz |
1,0 | LSB | |||
| VREF = VCC = 4V, zegar = 200 kHz Tryb zmniejszania szumu |
1,0 | |||||
| Nieliniowość całkowa (dokładność po kalibracji) |
VREF = VCC = 4V, zegar = 200 kHz |
1,0 | LSB | |||
| Nieliniowość różniczkowa | VREF = VCC = 4V, zegar = 200 kHz |
0,5 | LSB | |||
| Błąd wzmocnienia | VREF = VCC = 4V, zegar = 200 kHz |
1,0 | LSB | |||
| Błąd niezrównoważenia | VREF = VCC = 4V, zegar = 200 kHz |
1,0 | LSB | |||
| Czas przetwarzania | Przetwarzanie ciągłe | 65 | 260 | μs | ||
| Częstotliwość zegarowa | 50 | 200 | kHz | |||
| VIN | Napięcie wejściowe | GND | VREF | V | ||
| Pasmo wejściowe | 7,7 | kHz | ||||
| RAIN | Oporność wejścia analogowego | 100 | MΩ | |||
| Zakres wartości kodów wyjściowych | 0 | 255 | LSB |
LSB (ang. least significant byte) – najmniej znaczący bit
Przebiegi
czasowe w programowaniu szeregowym
Parametry programowania szeregowego, TA = -40°C do 85°C, VCC = 5V ± 5%
| Symbol | Parametr | Min. | Typowe | Max. | Jednostki |
| 1/tCLCL | Częstotliwość zegarowa | 2 | MHz | ||
| tCLCL | Okres zegarowy | 500 | ns | ||
| tCLCH | Szerokość impulsu niskiego zegara | 200 | ns | ||
| tCHCH | Szerokość impulsu wysokiego zegara | 200 | ns | ||
| tIVCH | Czas ustalania wejścia po impulsie wysokim zegara | 50 | ns | ||
| tCHIX | Czas przetrzymywania wejścia po impulsie wysokim zegara | 100 | ns | ||
| tCLOV | Ważność wyjścia po impulsie niskim zegara | 200 | ns |
 |
