Mikrokontrolery

Producentem mikrokontrolerów ATtiny4/5/9/10 była firma ATMEL. W roku 2016 została przejęta przez firmę MicroChip, producenta równie popularnych mikrokontrolerów PIC. Obecnie zasoby i oprogramowanie można pobierać z witryny:

MicroChip dodał obsługę mikrokontrolerów AVR w swoim środowisku programowania MPLAB X 5.0. To dobra wiadomość dla tych, którzy pracują z mikrokontrolerami PIC i AVR.

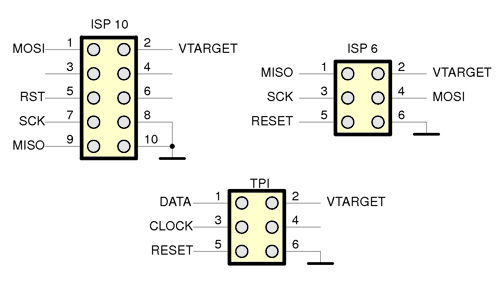

Jeśli chcesz programować mikrokontrolery ATtiny4/5/9/10, to musisz wyposażyć się w programator wspierający protokół TPI (ang. Tiny Programming Interface), np. mkII.  Zwykły programator USBasp bez przeróbek się nie nada. Transmisja TPI jest w zasadzie podobna do transmisji ISP:

Sygnał RESET odpowiada sygnałowi RST, CLOCK odpowiada SCK, a  DATA jest linią dwukierunkową i mniej więcej odpowiada sygnałom MOSI i MISO z ISP. To właśnie z powodu linii DATA nie możesz zastosować taniego programatora USBasp, jednak rozwiązanie istnieje dla zdeterminowanych.

W prezentowanych tu materiałach znajdziesz proste przykłady kodu, które zwięźle pokazują, jak używać różnych elementów tego mikrokontrolera. Przykłady te zakładają, że  przed kompilacją do programu dołączono odpowiedni dla danego elementu plik nagłówkowy. Miej jednak na uwadze, że nie wszyscy wydawcy kompilatorów C dołączają definicje bitów w plikach nagłówkowych, a obsługa przerwań zależy od użytego kompilatora C. Więcej szczegółów na ten temat znajdziesz w dokumentacji swojego kompilatora C.

Biblioteka QTouch opracowana przez ATMEL'a udostępnia łatwe w użyciu rozwiązanie dla interfejsów dotykowych na mikrokontrolerach Atmel AVR. Biblioteka ta zawiera wsparcie dla metod pobierania danych QTouch® i QMatrix®.

Wykrywanie dotyku (ang. touch sensing) można w prosty sposób dołączyć do dowolnej aplikacji przez połączenie z jej kodem biblioteki QTouch i użycie funkcji interfejsu API udostępnianego przez tę bibliotekę w celu zdefiniowania kanałów dotykowych i czujników dotyku. Aplikacja następnie wywołuje funkcje API do pobrania informacji z kanałów i określania stanu czujnika dotyku.

Biblioteka QTouch jest bezpłatna i można ją pobrać z witryny Microchip'a (w 2016 firma Microchip przejęła swojego konkurenta Atmel i obecnie udostępnia wszystkie materiały pierwotnie udostępniane w sieci przez Atmela), na której znajdziesz również dokumentację oraz przewodniki dla użytkownika.

Wyniki badania niezawodności pokazują, że dane są tracone z częstotliwością dużo mniejszą od 1 PPM (ang. parts per million – części na milion) przez 20 lat w temperaturze 85°C lub przez 100 lat w temperaturze 25°C.
