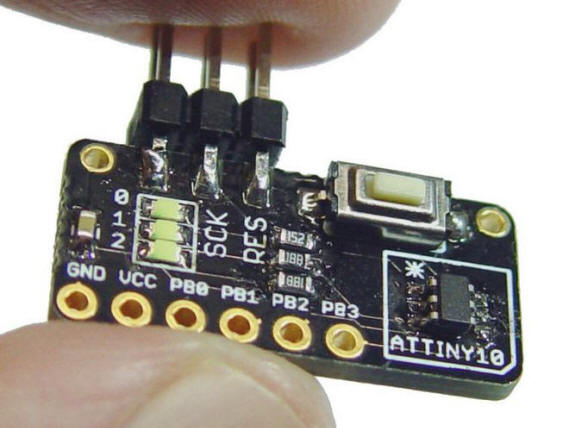

Mikrokontrolery ATtiny4/5/9/10 zaprojektowano do prostych zastosowań, które nie wymagają dużej liczby portów (sterowanie oświetleniem, silnikiem, itp.). Mimo to posiadają całkiem zaawansowane własności, które krótko są wymienione poniżej:

mikrokontroler 8-bitowy AVR o wysokiej wydajności i niskim poborze mocy
zaawansowana architektura RISC (ang. Reduced Instruction Set Computer – komputer o zredukowanej liście isntrukcji)
- 54 wydajne instrukcje, z których większość jest wykonywana w jednym takcie zegarowym
- 16 rejestrów 8-bitowych ogólnego przeznaczenia
- w pełni statyczne działanie (zatrzymanie zegara nie powoduje utraty danych)
- prędkość do 12 MIPS (ang. million instructions per second) przy zegarze 12 MHz
nieulotne pamięci dla programu i danych
- 512/1024 bajtów programowalnej pamięci FLASH wewnątrz układu
- 32 bajty wewnętrznej pamięci statycznej SRAM (ang. static RAM)
- liczba cykli zapisu/kasowania pamięci FLASH: 10000
- okres utrzymywania danych: 20 lat w temp. 85°C / 100 lat w temp. 25°C
cechy układów wejścia/wyjścia
- wsparcie dla biblioteki QTouch® przy pojemnościowym wykrywaniu dotyku (1 kanał)
- jeden 16-bitowy timer/licznik z preskalerem i dwoma kanałami PWM (ang. pulse width modulation)
- Programowalny, wewnętrzny licznik zegarowy (ang. Watchdog Timer) z oddzielnym oscylatorem wewnątrz układu
- 4-kanałowy 8-bitowy przetwornik analogowo-cyfrowy (tylko w ATtiny5/10)
- wewnętrzny komparator analogowy
specjalne cechy mikrokontrolera
- programowanie TPI (tylko przy 5V)
- zewnętrzne i wewnętrzne źródła przerwań
- niski pobór prądu w trybie bezczynności, redukcja szumu w przetworniku A/C, tryby wyłączenia
- ulepszony obwód resetowania przy włączaniu
- programowalne monitorowanie napięcia zasilającego z przerwaniami i resetowaniem
- wewnętrzny oscylator kalibrowany
wejście/wyjście i obudowy
- Cztery programowalne linie wejścia/wyjścia
- obudowy 6-nóżkowe SOT i 8-polowe UDFN
napięcie pracy:
- 1.8 – 5.5V
napięcie programowania:
- 5V
prędkość działania zależna od napięcia pracy
- 0 ...4 MHz przy 1,8 ... 5,5V
- 0 ... 8 MHz przy 2,7 ... 5,5V
- 0 ... 12 MHz przy 4,5 ... 5,5V
przemysłowe i rozszerzone zakresy temperatur
niski pobór prądu
- tryb aktywny: 200μA przy 1MHz i 1,8V
- tryb bezczynności: 25μA przy 1MHz i 1,8V
- tryb uśpienia: < 0,1μA przy 1,8V
