Mikrokontrolery

ATtiny4/5/9/10

Konfiguracja wyprowadzeń

obrazek

Educational and Non-Profit Use of Copyrighted Material:

If you use Microchip copyrighted material solely for educational (non-profit) purposes falling under the “fair use” exception of the U.S. Copyright Act of 1976 then you do not need Microchip’s written permission. For example, Microchip’s permission is not required when using copyrighted material in: (1) an academic report, thesis, or dissertation; (2) classroom handouts or textbook; or (3) a presentation or article that is solely educational in nature (e.g., technical article published in a magazine).

https://www.microchip.com/about-us/legal-information/copyright-usage-guidelines

SPIS TREŚCI

obrazek

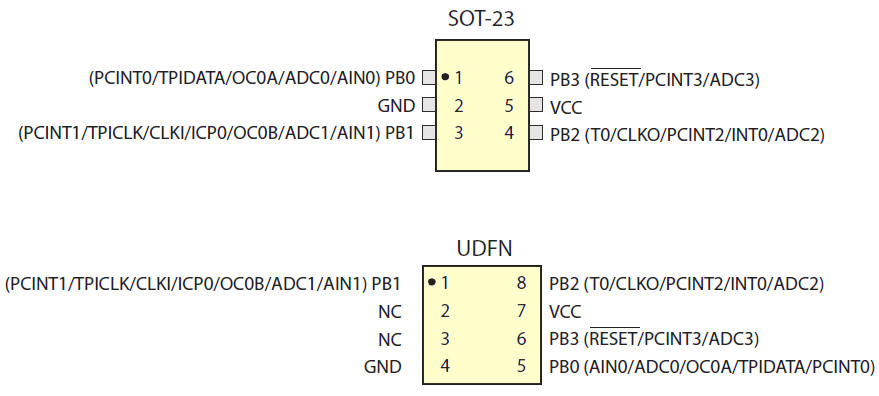

Konfiguracja wyprowadzeń

obrazek

VCC napięcie zasilające
GND masa
PB0...PB3 Są to linie dwukierunkowego, 4-bitowego portu wejścia/wyjścia z wewnętrznymi opornikami podciągającymi, które można indywidualnie wybierać dla każdej z linii. Bufory wyjściowe posiadają symetryczne Parametry prądowe i mogą służyć zarówno jako obciążenia lub źródła. Jako wejścia, linie portu, które zostały zewnętrznie ustawione w stan niski, będą dostarczać prądu, jeśli ich oporniki podciągające zostały aktywowane. Po resetowaniu linie portu ustawiane są w stan wysokiej impedancji. Stan wysokiej impedancji jest wymuszany na liniach przy resetowaniu, nawet jeśli nie pracuje System zegarowy.

Linie portu pełnią również dodatkowe funkcje mikrokontrolera ATtiny4/5/9/10.  Zobacz do sekcji o przerwaniach.

Obudowa SOT-23

obrazek

Wymiary w mm

Symbol Min. Typowo Max.
A – – 1,45
A1 0 – 0,15
A2 0,90 – 1,30
D 2,80 2,90 3,00
E 2,60 2,80 3,00
E1 1,50 1,60 1,75
L 0,30 0,45 0,55
e 0,95
b 0,30 – 0,50
c 0,09 – 0,20
θ 0° – 8°

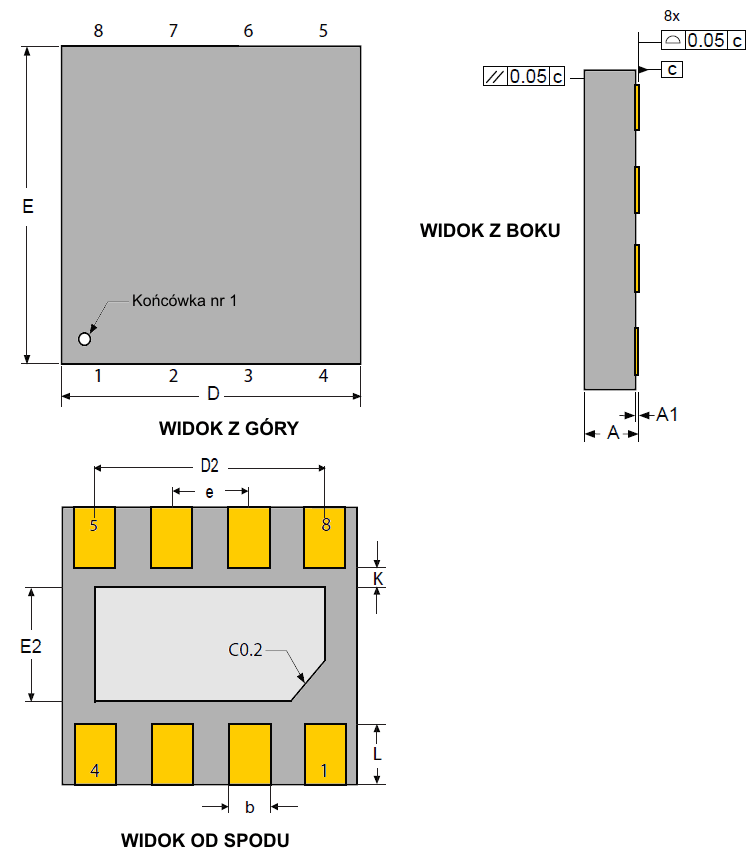

Obudowa UDFN

obrazek

Wymiary w mm

Symbol Min. Typowo Max.
A – – 0,60
A1 0,00 – 0,05
b 0,20 – 0,30
D 1,95 2,00 2,05
D2 1,40 1,50 1,60
E 1,95 2,00 2,05
E2 0,80 0,90 1,00
e – 0,50 –
L 0,20 0,30 0,40
K 0,20 – –
