Zastosowanie wykresów w fizyce

SPIS TREŚCI

Zadanie

Zadanie opracowane na podstawie książki "Fizyka z komputerem", autor Maciej Zawacki, wydawnictwo Helion edukacja.

Zadanie

Pewne ciało porusza się ruchem zmiennym, w którym droga jest następującą funkcją czasu:

Naszym zadaniem jest otrzymanie wykresów drogi, prędkości chwilowej oraz przyspieszenia chwilowego w funkcji czasu t.

Przez prędkość chwilową rozumiemy prędkość ciała, którą posiada ono w danym punkcie czasu. Np. policjant mierzy radarem prędkość jadącego samochodu i jest to prędkość, którą ten samochód ma w momencie pomiaru. Za chwilę, spostrzegłszy policjanta, kierowca zwolni i prędkość samochodu będzie mniejsza, ale nic z tego - radar zarejestrował poprzednią prędkość chwilową i jeśli przekroczyła ona dozwoloną wartość, to kierowcę czeka mandacik. Zrozumiałe?

Tak samo przyspieszenie chwilowe oznacza przyspieszenie ciała w danym punkcie czasu. W innym punkcie przyspieszenie to może posiadać inną wartość.

Z wykresem drogi nie będzie problemu - robimy go dokładnie wg metody opisanej w poprzedniej lekcji:

Wykres prędkości chwilowej otrzymamy obliczając wartości tej prędkości w kolejnych punktach t1, t2, ..., tn-1 na podstawie wzoru:

Otrzymane wartości prędkości v(ti) umożliwią nam uzyskanie odpowiedniego wykresu.

Podobnie obliczymy wartości chwilowe przyspieszenia dla punktów t2, t3, ... tn-1:

Na początek:  podrozdziału   strony

Tworzenie arkusza

Mamy wszystkie wzory:

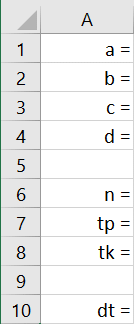

Przystępujemy do tworzenia arkusza. Najpierw wpisz etykiety tekstowe do odpowiednich komórek kolumny A:

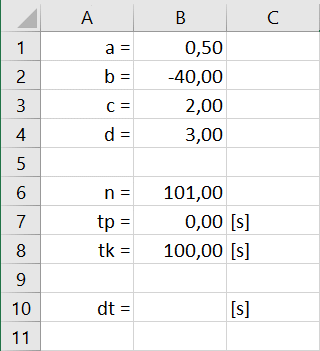

Teraz w kolumnie B umieść przykładowe dane (potrzebne są, aby formuły miały co obliczać). Liczby sformatuj z dwoma cyframi po przecinku. W kolumnie C umieść jednostki

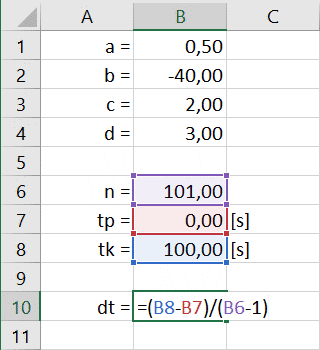

W komórce B10 należy umieścić formułę, która oblicza odległość w czasie pomiędzy dwoma sąsiednimi punktami czasu, czyli dt. Wzór określiliśmy na poprzedniej lekcji:

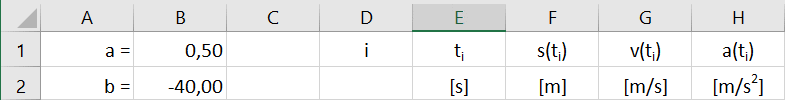

Dane dla wykresów umieścimy w kolumnach D,E,F,G i H. Najpierw wpisz tam etykiety kolumn w pierwszym i w drugim wierszu (indeksy dolne i górne otrzymasz przez zaznaczenie literki, kliknięcie w mały kwadracik w prawym dolnym rogu sekcji Czcionka i wybranie odpowiedniego indeksu w oknie dialogowym). Etykiety wyśrodkuj:

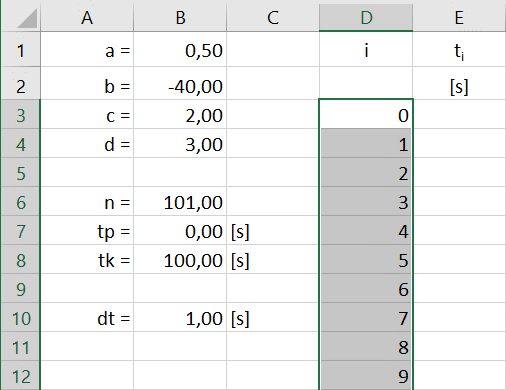

W komórkach D3 i D4 umieść liczby 0 i 1. Zaznacz te komórki, chwyć uchwyt kopiowania w prawym dolnym rogu zaznaczenia i przeciągnij w dół do komórki D103. Kolumna ta zawiera numery punktów od 0 do 100.

Kolumny E, F, G i H (zaznacz je wspólnie przeciągając wciśniętym lewym przyciskiem myszki po oznaczeniach kolumn u góry arkusza) sformatuj do wyświetlania liczb z dwoma miejscami po przecinku oraz w kolorze czerwonym dla wartości ujemnych. Dostęp do okienka dialogowego uzyskujesz przez kliknięcie w mały kwadracik w prawym dolnym rogu sekcji Liczba.

W kolumnie E będą kolejne punkty czasu ti. Wzór podaliśmy na poprzedniej lekcji:

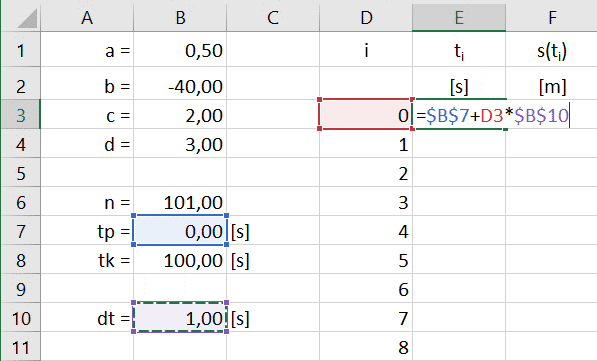

Do komórki E3 wprowadź formułę. Adresy bezwzględne uzyskujesz przez kliknięcie myszką w komórkę i wciśnięcie klawisza F4:

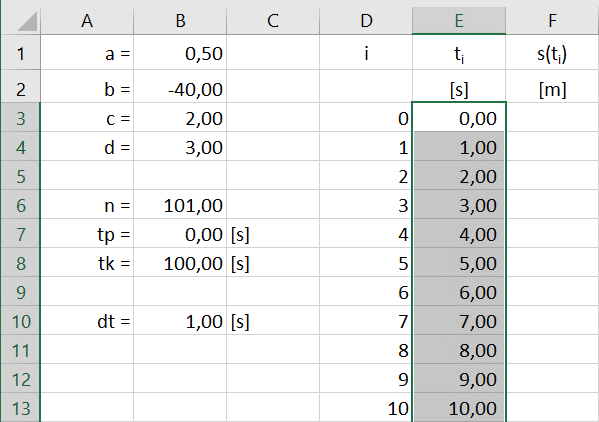

Wciśnij klawisz Enter, wróć do komórki E3, chwyć za uchwyt kopiowania w prawym dolnym rogu i przeciągnij go aż do komórki E103. Pojawią się kolejne punkty czasu:

Przechodzimy do wprowadzania wartości funkcji drogi, która wyraża się wzorem:

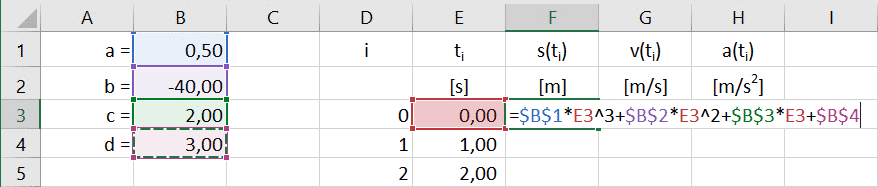

Do komórki F3 wpisz formułę:

Wciśnij klawisz Enter, wróć kursorem do komórki E3, chwyć za uchwyt kopiowania w prawym dolnym rogu kursora i przeciągnij w dół aż do komórki E103. Otrzymasz wartości drogi dla wyznaczonych w kolumnie E punktów w czasie.

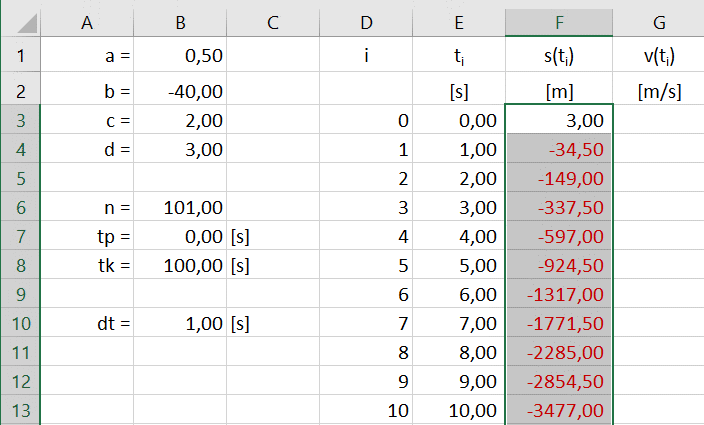

Wartości ujemne drogi oznaczają, iż ciało cofnęło się poza punkt startowy, czyli porusza się w kierunku przeciwnym. Jeśli w kolumnie F pojawią się zamiast liczb znaki ######, to oznacza to, iż liczby nie mieszczą się w komórkach. W takim przypadku kliknij szybko dwukrotnie lewym przyciskiem myszki pomiędzy oznaczeniami kolumn F i G, wtedy kolumna F automatycznie dopasuje swoją szerokość do zawartości.

W kolumnie G mają się znaleźć wartości prędkości chwilowej dla punktów t1, t2, ... tn-1. Liczymy je wg wzoru:

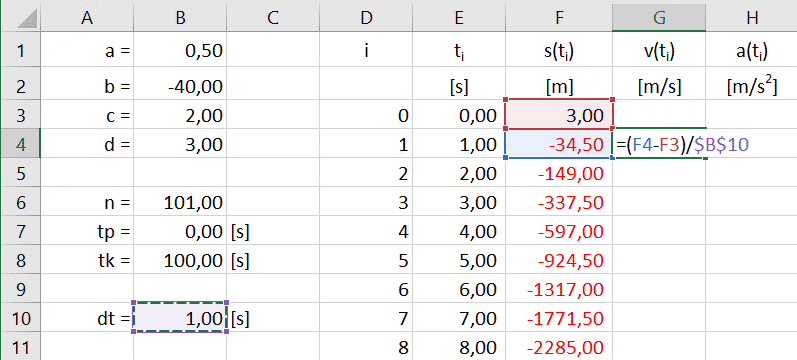

Zwróć uwagę, że nie ma prędkości w punkcie początkowym t0. Wynika to z różnicowej natury naszego wzoru. Dla tego punktu nie mamy wartości poprzedniej drogi, wg której moglibyśmy obliczyć v0. Dlatego wprowadzanie formuły rozpocznij od komórki G4, a nie od G3:

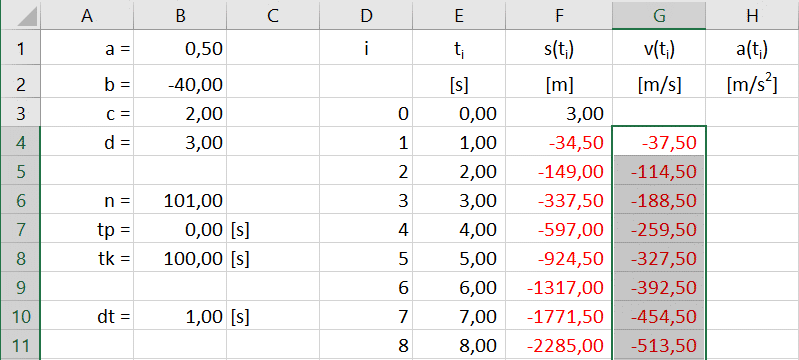

Wprowadzoną formułę skopiuj w dół aż do komórki F103. Otrzymasz kolejne wartości chwilowych prędkości w wyznaczonych punktach czasu:

Wartości ujemne oznaczają, iż ciało porusza się w kierunku przeciwnym, czyli cofa się.

Ostatnią czynnością przed utworzeniem wykresów jest przygotowanie kolumny G z wartościami chwilowego przyspieszenia, wg wzoru:

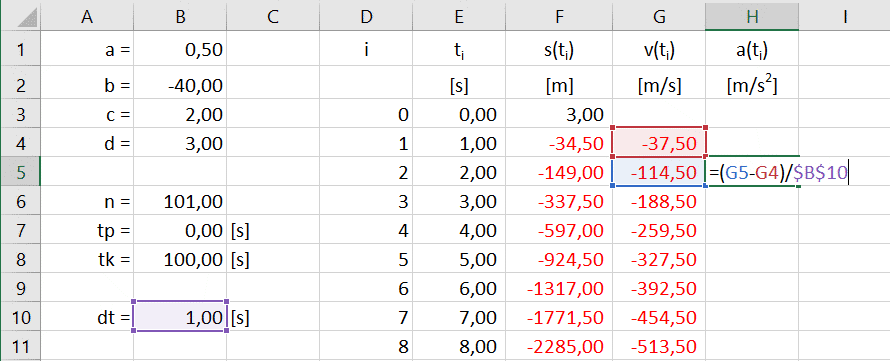

Zwróć uwagę, iż pierwszym przyspieszeniem może być dopiero a2, ponieważ wcześniejszych wartości nie ma z czego obliczyć. Do komórki H5 wpisz formułę (zwróć uwagę, że możesz ją również przekopiować z komórki G5, gdyż posiada identyczną budowę!):

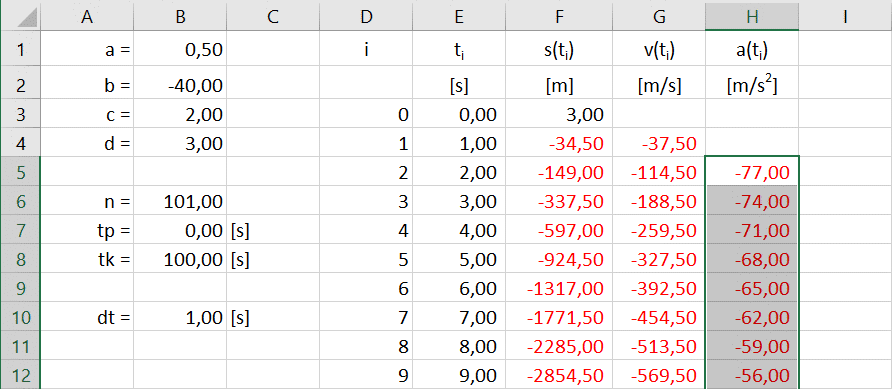

Formułę przekopiuj na pozostałe komórki do H103. Otrzymasz wartości chwilowego przyspieszenia w wyznaczonych punktach czasu t2, t3 ... tn-1:

Ujemna wartość przyspieszenia oznacza, iż ciało przyspiesza do tyłu.

Na początek:  podrozdziału   strony

Wykresy

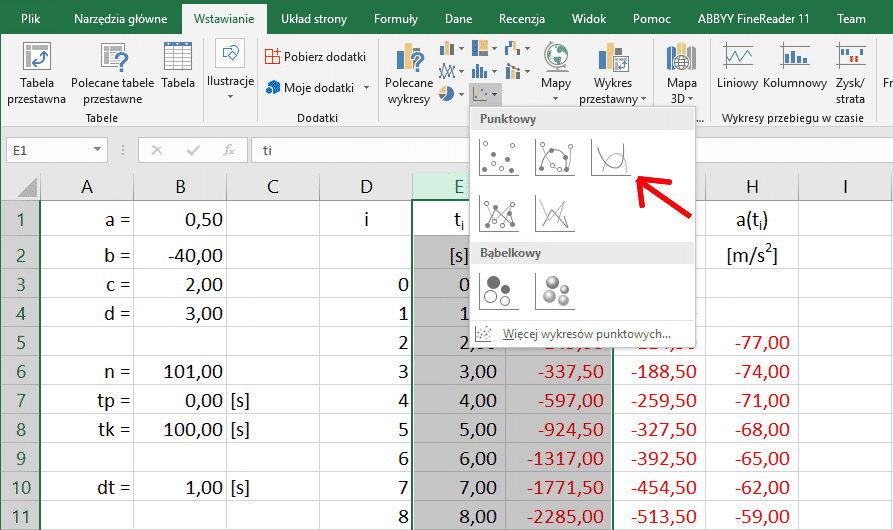

Dane dla wykresów są gotowe. Zaznacz kolumny E i F, przełącz się na zakładkę Wstawianie, wybierz wykres punktowy z wygładzonymi liniami.

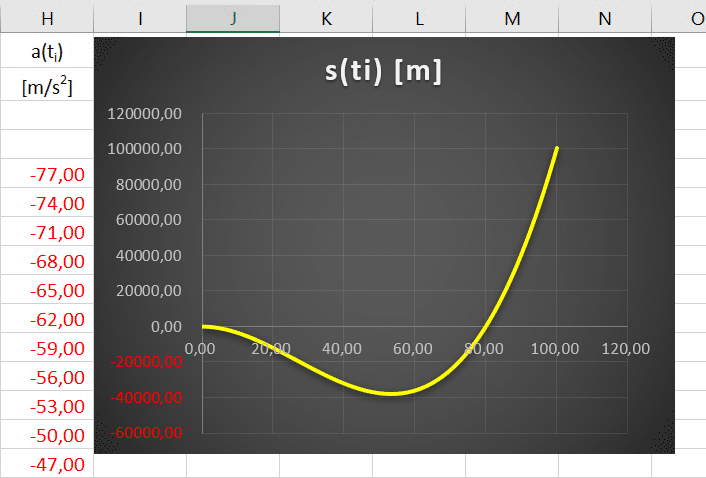

Wykres sformatuj i umieść obok kolumny H:

Zaznacz kolumny E i G (najpierw kliknij w oznaczenie kolumny E, następnie przytrzymaj wciśnięty klawisz Ctrl i kliknij w oznaczenie kolumny G) i utwórz kolejny wykres XY (Punktowy). Umieść go pod poprzednim wykresem:

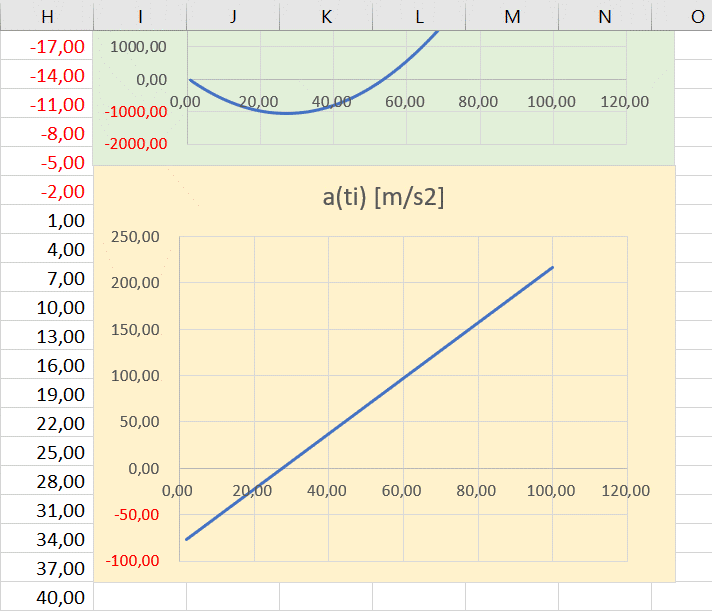

Na koniec zaznacz kolumny E i H, utwórz wykres przyspieszenia w funkcji czasu:

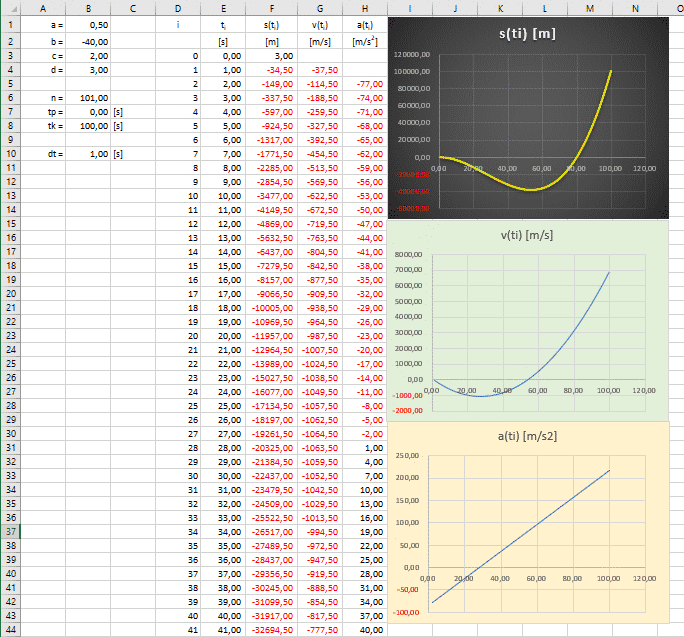

Powinieneś otrzymać trzy wykresy:

Na początek:  podrozdziału   strony

Zadanie do wykonania

Sprawdź, na co wpływają współczynniki a, b i c. Ustaw takie ich wartości, aby w danych drogi i prędkości nie pojawiały się wartości ujemne (czerwone). Gdy to zrobisz, wykonaj dokładnie poniższe punkty:

  1. Zapisz arkusz na dysku w postaci pliku.
  2. Napisz email na adres: i-lo@eduinf.waw.pl
  3. W temacie listu e-mail umieść: imię, nazwisko, klasę i słowo FIZYKA - jeśli tego nie zrobisz, zadanie nie zostanie zaliczone!!!
  4. W załączniku listu e-mail umieść plik arkusza z ustawionymi współczynnikami a, b i c.

Jeśli zrobisz pomyłkę, wyślij pełny list jeszcze raz, nie dosyłaj mi zadań w kawałkach, bo nie zostaną przyjęte. Czas do piątku 3.04.2020 do godz. 24:00. Powodzenia.

Proszę nie zapominać o przesłaniu osobnego listu email obecności w dniu, w którym normalnie masz zajęcia z informatyki. List email przesyłasz na adres i-lo@eduinf.waw.pl, w temacie umieszczasz swoje imię, nazwisko, klasę i słowo OBECNY lub OBECNA. Bez wysłania tego pliku, będziesz miał nieobecność na zajęciach.
