Mikrokontrolery

• Warstwa fizyczna:
  • Synchroniczne przesyłanie danych
  • Dwukierunkowy, półdupleksowy nadajnik i odbiornik
  • Stały format ramki z jednym bitem startu, 8 bitami danych, jednym bitem parzystości i dwoma bitami stopu
  • Wykrywanie błędu parzystości, błędu ramki oraz znaku przerwania
  • Generowanie parzystości oraz wykrywanie kolizji
  • Automatyczne wstawianie czasu ochronnego pomiędzy odbiorem i nadawaniem danych
• Warstwa dostępu:
  • Komunikacja oparta na wiadomościach
  • Automatyczna obsługa wyjątków
  • Zwarty zestaw rozkazów
  • Kontrola dostępu przy programowaniu pamięci nieulotnych
  • Kontrola interfejsu TPI oraz kontrola dostępu do przestrzeni stanu
  • Kontrola dostępu do przestrzeni danych

Interfejs TPI (ang. Tiny Programming Interface) obsługuje zewnętrzne programowanie wszystkich pamięci nieulotnych (ang. Non-Volatile Memories, NVM). Programowanie pamięci wykonywane jest poprzez sterownik NVM, wykonując jego instrukcje, co opisano w następnym rozdziale "Programowanie pamięci”.

Interfejs TPI zapewnia dostęp do narzędzi programowania. Składa się on z dwóch warstw: warstwy dostępu oraz warstwy fizycznej, co ilustruje poniższy rysunek:

Programowanie wykonywane jest poprzez fizyczny interfejs, który składa się z trzech końcówek mikrokontrolera z wykorzystywaniem końcówki RESET jako uaktywnienia, końcówki TPICLK jako wejścia zegarowego oraz końcówki TPIDATA jako wejścia i wyjścia danych. Pamięci nieulotne można programować tylko przy zasilaniu mikrokontrolera napięciem 5V.

Fizyczna warstwa interfejsu TPI obsługuje komunikację szeregową na podstawowym niskim poziomie. Używa ona dwukierunkowego, pół-dupleksowego nadajnika i odbiornika szeregowego. Warstwa fizyczna zawiera konwersję danych szeregowo-równoległych oraz równoległo-szeregowych, wykrywanie początku ramki, wykrywanie błędu ramki, wykrywanie błędu parzystości, generację parzystości oraz wykrywanie kolizji.

Dostęp do TPI następuje poprzez trzy następujące końcówki:

Dodatkowo końcówki VCC i GND muszą być połączone pomiędzy zewnętrznym programatorem a mikrokontrolerem, jak na poniższym rysunku:

Uaktywnianie interfejsu TPI

Następująca sekwencja uaktywnia interfejs TPI (zobacz na rysunek poniżej):

• Przyłóż napięcie 5V pomiędzy końcówki VCC i GND
• Zależnie od wybranej do użycia metody resetowania:
  • Albo: odczekaj czas t_TOUT, a następnie ustaw końcówkę RESET w stan niski. Spowoduje to zresetowanie mikrokontrolera i uaktywnienie warstwy fizycznej TPI. Następnie końcówka RESET musi być utrzymywana w stanie niskim przez całą sesję programowania.
  • Albo: jeśli bit konfiguracyjny RSTDISBL (wyłączenie funkcji RESET) został zaprogramowany, przyłóż 12V do końcówki RESET. Napięcie 12V musi być utrzymywane na końcówce RESET przez całą sesję programowania.
• Odczekaj przez czas t_RST.
• Utrzymuj końcówkę TPIDATA w stanie wysokim przez 16 cykli zegara TPICLK.

Sekwencja uaktywniania interfejsu TPI

Wyłączanie interfejsu TPI

Zakładając, iż bit uaktywniający NVM został wcześniej wyzerowany, interfejs TPI jest automatycznie wyłączany, gdy końcówka RESET zostanie zwolniona w nieaktywny stan wysoki lub alternatywnie 12V przestanie być przykładane do końcówki RESET . Jeśli bit uaktywniający NVM nie został wcześniej wyzerowany, to wymagane jest wyłączenie zasilania w celu wyjścia z trybu programowania TPI. Zobacz na opis bitu NVMEN w rejestrze TPISR.

Format ramki

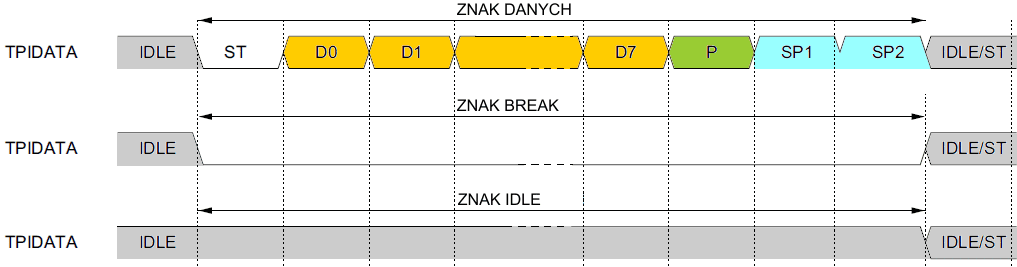

Warstwa fizyczna TPI obsługuje ustalony format ramki. Ramka składa się z jednego znaku o długości 8 bitów, jednego bitu startowego, bitu parzystości oraz dwóch bitów stopu. Dane są przesyłane od najmniej znaczącego bitu.

Obliczanie bitu parzystości

Bit parzystości jest obliczany z bitów danych za pomocą funkcji logicznej suma modulo dwa (ang. exclusive-or) zgodnie ze wzorem:

---

Obsługiwane znaki

Znak BREAK (przerwa) jest równy 12 bitom o stanie niskim. Można go rozszerzyć poza długość 12 bitów.

Znak IDLE (bezczynność) jest równy 12 bitom o stanie wysokim. Można go rozszerzyć poza długość 12 bitów.

Działanie

Warstwa fizyczna TPI działa synchronicznie wg zegara TPICLK dostarczanego przez zewnętrzny programator. Zależność pomiędzy zboczami sygnału zegarowego a próbkowaniem danych lub zmianą danych pokazuje rysunek poniżej. Dane są zmieniane przy zboczach opadających, a próbkowane przy zboczach narastających.

Warstwa fizyczna TPI obsługuje dwa tryby pracy: Nadawanie i Odbieranie. Standardowo warstwa jest w trybie odbiorczym, oczekując na bit startowy. Tryb pracy jest kontrolowany przez warstwę dostępu.

Szeregowy odbiór danych

Gdy warstwa fizyczna TPI znajduje się w trybie odbiorczym, przyjmowanie danych rozpoczyna się po wykryciu bitu startowego. Każdy bit następujący po bicie startowym będzie próbkowany przy narastającym zboczu sygnału zegarowego TPICLK i przesuwany do rejestru przesuwającego aż do otrzymania drugiego bitu stopu. Gdy w rejestrze przesuwającym znajdzie się kompletna ramka, odebrane dane staną się dostępne dla warstwy dostępowej TPI. Są trzy możliwe wyjątki w trybie odbiorczym: błąd ramki, błąd parzystości oraz wykrycie przerwania. Wszystkie te wyjątki są sygnalizowane warstwie dostępowej TPI, która następnie wchodzi w stan błędu i przełącza warstwę fizyczną TPI w stan odbiorczy, oczekując znaku BREAK.

• Wyjątek błędu ramki (ang. Frame Error Exception). wyjątek ten oznacza, iż bit stopu został odczytany jako 0 (powinno być 1).
• Wyjątek błędu parzystości (ang. Parity Error EXception). Parzystość bitów danych jest obliczania w trakcie odbioru ramki. Po odebraniu całej ramki wynik jest porównywany z bitem parzystości ramki (bit P). Jeśli porównanie się nie zgadza, zostaje zasygnalizowany wyjątek błędu parzystości.
• Wyjątek wykrycia znaku Break (ang. Break Detection Exception). Wyjątek ten powstaje, gdy odebrana ramka składa się z samych zer.

Szeregowa transmisja danych

Gdy warstwa fizyczna TPI jest gotowa do wysłania nowej ramki, rozpoczyna transmisję przez załadowanie rejestru przesuwającego danymi do wysłania. Gdy rejestr ten zostanie załadowany nowymi danymi, to nadajnik przesuwa w nim bity i wysyła jedną kompletna ramkę linią TPIDATA z szybkością ustaloną przez zegar TPICLK.
Jeśli podczas transmisji zostanie wykryta kolizja, to sterownik wyjścia zostaje zablokowany. Warstwa dostępowa TPI wchodzi w stan błędu, a warstwa fizyczna TPI zostaje przełączona w tryb odbiorczy, oczekując na znak BREAK.

Wyjątek wykrycia kolizji

Warstwa fizyczna TPI używa pojedynczej, dwukierunkowej linii danych zarówno do przesyłania jak i odbioru. Może wystąpić konflikt, jeśli zewnętrzny programator oraz warstwa fizyczna TPI sterują jednocześnie linią TPIDATA. Aby zredukować efekt tego konfliktu, obsługiwany jest mechanizm wykrywania kolizji, który jest oparty na sposobie sterowania linią TPIDATA przez warstwę fizyczną TPI.

Linia TPIDATA jest sterowana przez trójstanowy, przeciwsobny układ z wewnętrznym podciąganiem (ang.  tri-state, push-pull driver with internal pull-up). Układ wyjściowy jest zawsze włączany, gdy przesyłane jest logiczne 0 (aby wysterować w stan niski linię TPIDATA). Gdy przesyłane są logiczne jedynki, wyjście jest aktywnie sterowane tylko w pierwszym cyklu zegarowym. Potem układ wyjściowy przechodzi automatycznie w stan wysokiej impedancji, a linia TPIDATA jest utrzymywana w stanie wysokim przez wewnętrzne podciąganie (ang. pull-up). Wyjście zostaje ponownie włączone przy przesyle następnego zera.

Wykrywanie kolizji jest włączane w trybie nadawania, gdy układ wyjściowy został wyłączony. Linia danych powinna teraz być utrzymywana w stanie wysokim przez wewnętrzne podciąganie, a to jest monitorowane, aby wykryć, czy linia transmisyjna nie została wysterowana w stan niski przez zewnętrzny programator. Jeśli wyjście znajdzie się w stanie niskim, wykryta zostanie kolizja.

Istnieje kilka potencjalnych pułapek związanych ze sposobem wykonywania wykrywania kolizji. Na przykład, kolizji nie można wykryć, jeśli warstwa fizyczna TPI przesyła strumień kolejnych zer logicznych, albo strumień naprzemiennych jedynek i zer. Dzieje się tak, ponieważ układ wyjściowy jest aktywny przez cały czas, zapobiegając przeglądaniu stanu linii TPIDATA. Jednakże w pojedynczej ramce dwa bity stopu powinny zawsze być transmitowane jako logiczne jedynki, co włączy wykrywanie kolizji przynajmniej jeden raz na ramkę (o ile format ramki nie został naruszony, jeśli chodzi o bity stopu).

Fizyczna warstwa TPI przerwie transmisję, gdy wykryje kolizję na linii TPIDATA. Kolizja zostanie zasygnalizowana warstwie dostępowej TPI, która natychmiast przełączy warstwę fizyczną w tryb odbiorczy i przejdzie do stanu błędu. Warstwa dostępowa TPI może być wyprowadzona ze stanu błędu tylko przez przesłanie znaku BREAK.

Zmiana kierunku

Aby zapewnić poprawny czas wykonania operacji pół-dupleksowej, do warstwy fizycznej został dodany prosty mechanizm ochrony czasu. Gdy fizyczna warstwa TPI zmienia tryb z odbierania na nadawanie, to przed wysłaniem bitu startowego wstawiana jest konfigurowalna liczba dodatkowych bitów bezczynności (o stanie wysokim). Minimalny czas przejścia pomiędzy trybami odbioru i nadawania wynosi dwa bity bezczynności. Całkowity czas bezczynności jest sumą określonego czasu ochronnego plus dwa bity bezczynności.
Czas ochronny jest konfigurowany przez przydzielone mu bity w rejestrze TPIPCR register. Standardowy czas ochronny po inicjalizacji warstwy fizycznej wynosi 128 bitów.

Zewnętrzny programator traci kontrolę nad linią TPIDATA, gdy docelowe urządzenie TPI zmienia tryb odbiorczy na nadawanie. Czas ochronny ułatwia wykonanie tej krytycznej fazy komunikacji. Gdy zewnętrzny programator zmienia tryb odbiorczy na nadawanie, co najmniej jeden bit bezczynności powinien być wstawiony przed wysłaniem bitu startu.

Warstwa dostępowa TPI (ang. TPI access layer) jest odpowiedzialna za komunikację z zewnętrznym programatorem (np. mkII). Komunikacja ta opiera się formacie wiadomości, gdzie każda wiadomość zawiera instrukcję, za którą następuje jeden lub więcej argumentów o rozmiarze bajtowym. Instrukcja jest zawsze przesyłana przez zewnętrzny programator, lecz argumenty są wysyłane albo przez zewnętrzny programator, albo przez warstwę dostępową TPI, w zależności od wysłanej instrukcji.

Warstwa dostępowa TPI steruje kierunkiem przesyłania znaków w warstwie fizycznej TPI. Zajmuje się również wychodzeniem ze stanu błędu po wystąpieniu wyjątku.

Obszar sterowania i stanu (ang. Control and Status Space, CSS) interfejsu TPI jest przydzielony dla rejestrów sterowania i stanu w warstwie dostępowej TPI. Obszar CSS składa się z rejestrów bezpośrednio zaangażowanych w funkcjonowaniu samego interfejsu TPI. Rejestry te są dostępne poprzez instrukcje SLDCS i SSTCS.

Warstwa dostępowa może również mieć dostęp do obszaru danych, albo bezpośrednio, albo pośrednio przez użycie rejestru wskaźnikowego (ang. Pointer Register, PR) jako wskaźnika adresu. Obszar danych jest dostępny poprzez instrukcje SLD, SST, SIN i SOUT. Wskaźnik adresu może zostać umieszczony w rejestrze wskaźnikowym przy pomocy instrukcji SSTPR.

Format wiadomości

Każda wiadomość zawiera instrukcję, za którą następuje jeden lub więcej argumentów. Instrukcja ta jest zawsze wysyłana przez zewnętrzny programator. Zależnie od instrukcji wszystkie następne argumenty są wysyłane albo przez zewnętrzny programator, albo przez interfejs TPI.

Wiadomości można podzielić na dwa rodzaje na podstawie zawartych w nich instrukcji:

• Wiadomości zapisu. Wiadomość zapisu jest żądaniem zapisu danych. Wysyłana jest całkowicie przez zewnętrzny programator. Ten typ wiadomości używany jest z instrukcjami SSTCS, SST, SSTPR, SOUT i SKEY.
• Wiadomości odczytu. Wiadomość odczytu jest żądaniem odczytu danych. Interfejs reaguje na to żądanie przesyłem argumentów bajtowych. Ten rodzaj wiadomości używany jest z instrukcjami SLDCS, SLD i SIN.

Wszystkie instrukcje z wyjątkiem instrukcji SKEY wymagają następstwa jednego bajtowego argumentu. Instrukcja SKEY wymaga 8 bajtowych argumentów.

Obsługa wyjątków i synchronizacja

Kilka sytuacji jest uważane za wyjątki od normalnej pracy interfejsu TPI. Gdy warstwa fizyczna TPI jest w trybie odbiorczym, wyjątkami są:

• Warstwa fizyczna TPI wykrywa błąd parzystości.
• Warstwa fizyczna TPI wykrywa błąd ramki.
• Warstwa fizyczna TPI rozpoznaje znak BREAK.

Gdy warstwa fizyczna TPI jest w trybie nadawczym, możliwym wyjątkiem jest:

• Warstwa fizyczna TPI wykrywa kolizję danych.

Wszystkie te wyjątki są sygnalizowane do warstwy dostępowej TPI. Warstwa dostępowa odpowiada na wyjątek przez przerwanie bieżącej operacji w toku i wejście w stan błędu. Następnie pozostaje w tym stanie błędu aż do odebrania znaku BREAK, po którym przechodzi w stan standardowy. W konsekwencji zewnętrzny programator zawsze może zsynchronizować protokół po prostu przez wysłanie dwóch kolejnych znaków BREAK.

Interfejs TPI posiada zwarty zestaw instrukcji, które są używane do dostępu do obszaru sterowania i stanu interfejsu TPI (ang. Control and Status Space, CSS) oraz do obszaru danych. Instrukcje te umożliwiają zewnętrznemu programatorowi dostęp do interfejsu TPI, sterownika pamięci nieulotnych (ang. NVM Controller) oraz do pamięci nieulotnych (ang. NVM memories). Wszystkie instrukcje z wyjątkiem SKEY wymagają jednego argumentu bajtowego, który następuje za instrukcją. Za instrukcją SKEY występuje 8 bajtów danych. Wszystkie instrukcje mają rozmiar jednego bajta.
Podsumowanie zestawu instrukcji interfejsu TPI instruction jest w poniższej tabeli:

---

SLD – Serial LoaD from data space using indirect addressing – Szeregowy odczyt z obszaru danych z użyciem adresowania pośredniego

Instrukcja SLD wykorzystuje adresowanie pośrednie, aby załadować dane z obszaru danych (ang. data space, DS) do rejestru przesuwającego warstwy fizycznej TPI w celu ich szeregowego odczytu. Komórka w obszarze danych wskazywana jest przez rejestr wskaźnikowy (PR), w którym odpowiedni adres należy umieścić przed dostępem do danych. Rejestr wskaźnikowy jest albo pozostawiany bez zmian przez operację, albo zostaje zwiększony o 1, jak pokazano w poniższej tabeli:

---

SST – Serial STore to data space using indirect addressing – Szeregowy zapis do obszaru danych z użyciem adresowania pośredniego

Instrukcja SST wykorzystuje adresowanie pośrednie, aby zapisać odczytany szeregowo bajt z rejestru przesuwającego warstwy fizycznej TPI do obszaru danych (ang. data space, DS). Komórka w obszarze danych wskazywana jest przez rejestr wskaźnikowy (PR), w którym odpowiedni adres należy umieścić przed dostępem do danych. Rejestr wskaźnikowy jest albo pozostawiany bez zmian przez operację, albo zostaje zwiększony o 1, jak pokazano w poniższej tabeli:

---

SSTPR – Serial STore to Pointer Register – Szeregowy zapis do rejestru wskaźnikowego

Instrukcja SSTPR umieszcza szeregowo odczytany bajt danych z rejestru przesuwającego warstwy fizycznej TPI w rejestrze wskaźnikowym (ang. Pointer Register, PR). Bit adresowy w instrukcji określa, do którego bajtu rejestru wskaźnikowego trafią dane.

---

SIN – Serial IN from i/o space using direct addressing – Szeregowy odczyt z obszaru we/wy z wykorzystaniem adresowania bezpośredniego

Instrukcja SIN ładuje bajt z obszaru we/wy do rejestru przesuwającego warstwy fizycznej TPI w celu jego szeregowego odczytu. Instrukcja używa adresowania bezpośredniego, w którym adres zawarty jest w 6 bitach instrukcji.

---

SOUT – Serial OUT to i/o space using direct addressing – Szeregowy zapis do obszaru we/wy z wykorzystaniem adresowania bezpośredniego

Instrukcja SOUT umieszcza odczytany szeregowo bajt z rejestru przesuwającego warstwy fizycznej TPI w obszarze we/wy. Instrukcja używa adresowania bezpośredniego, w którym adres zawarty jest w 6 bitach instrukcji.

---

SLDCS – Serial LoaD data from Control and Status space using direct addressing – Szeregowy odczyt z obszaru sterowania i stanu z użyciem adresowania bezpośredniego

Instrukcja SLDCS ładuje bajt z obszaru sterowania i stanu interfejsu TPI do rejestru przesuwającego warstwy fizycznej TPI w celu jego szeregowego odczytu. Instrukcja SLDCS używa adresowania bezpośredniego, adres tworzą 4 bity zawarte w kodzie instrukcji.

---

SSTCS – Serial STore data to Control and Status space using direct addressing – Szeregowy zapis do obszaru sterowania i stanu z użyciem adresowania bezpośredniego

Instrukcja SLDCS zapisuje odczytany szeregowo bajt z rejestru przesuwającego warstwy fizycznej TPI do obszaru sterowania i stanu interfejsu TPI. Instrukcja SSTCS używa adresowania bezpośredniego, adres tworzą 4 bity zawarte w kodzie instrukcji.

---

SKEY – Serial KEY signaling – Szeregowe sygnalizowanie KLUCZA

Instrukcja SKEY jest używana do sygnalizowania aktywacji klucza, który włącza programowanie pamięci nieulotnej NVM. Za instrukcją SKEY następuje 8 bajtów danych tworzących 64-bitowy klucz aktywacyjny.

Standardowo programowanie pamięci nieulotnej NVM nie jest uaktywnione. Aby uzyskać dostęp do sterownika NVM i móc programować pamięci nieulotne, należy przesłać unikalny klucz za pomocą instrukcji SKEY. 64-bitowy klucz uaktywniający programowanie NVM jest podany w poniższej tabeli:

Po przekazaniu klucza, należy sprawdzać stan bitu aktywacji pamięci nieulotnej (ang. Non-Volatile Memory Enable bit, NVMEN)   w rejestrze stanu TPI (ang. TPI Status Register, TPISR) do momentu, aż pamięć nieulotna zostanie uaktywniona. Programowanie NVM jest wyłączane po zapisie logicznego zera do bitu NVMEN w TPISR.

ejestry sterowania i stanu interfejsu TPI są odwzorowane w obszarze sterowania i stanu (ang. Control and Status Space, CSS). Rejestry te nie należą do obszaru rejestrów we/wy, a dostęp do nich jest uzyskiwany wyłącznie za pomocą instrukcji SLDCS i SSTCS. Rejestry sterowania i stanu są bezpośrednio zaangażowane z konfiguracją i monitorowaniem stanu interfejsu TPI.

Poniższa tabela podsumowuje rejestry CSS:

---

TPIIR – Tiny Programming Interface Identification Register – Rejestr identyfikacyjny interfejsu TPI

Bity 7:0 – TPIIC: Tiny Programming Interface Identification Code – Kod identyfikacyjny interfejsu TPI

Bity te podają kod identyfikacyjny dla interfejsu TPI. Kod ten może zostać użyty przez zewnętrzny programator do identyfikacji interfejsu TPI. Kod jest podany w poniższej tabeli:

---

TPIPCR – Tiny Programming Interface Physical Layer Control Register – Rejestr sterujący warstwy fizycznej TPI

Bity 7:3 – Zarezerwowane

Te bity zostały zarezerwowane i przy odczycie dają wartość zero.

Bity 2:0 – GT[2:0]: Guard Time – Czas ochronny

Te bity określają liczbę dodatkowych bitów bezczynności (stan wysoki, nieaktywny linii TPIDATA), które są wstawiane do transmisji przy zmianie trybu odbiorczego na nadawczy. Dodatkowe opóźnienia nie są wstawiane, gdy następuje zmiana trybu nadawania na tryb odbioru. Całkowity czas bezczynności przy zmianie trybu odbioru na tryb nadawania wynosi czas ochronny plus dwa bity bezczynności. Poniższa tabela przedstawia dostępne ustawienia czasu ochronnego:

Standardową wartością czasu ochronnego jest 128 bitów bezczynności. Aby przyspieszyć komunikację, czas ochronny powinien być ustawiony na najkrótszą, lecz wciąż bezpieczną wartość.

---

TPISR – Tiny Programming Interface Status Register – Rejestr stanu interfejsu TPI

Bity 7:2,0 – Zarezerwowane

Te bity zostały zarezerwowane i przy odczycie dają wartość zero.

Bit 1 – NVMEN: Non-Volatile Memory Programming Enabled – Uaktywnienie programowania pamięci nieulotnej

Programowanie NVM jest aktywne, gdy ten bit jest ustawiony. Zewnętrzny programator może odczytać stan tego bitu, aby zweryfikować, czy interfejs programowania został poprawnie aktywowany. Programowanie NVM jest wyłączane przez zapis tego bitu stanem zero.
