Mikrokontrolery

ATtiny20

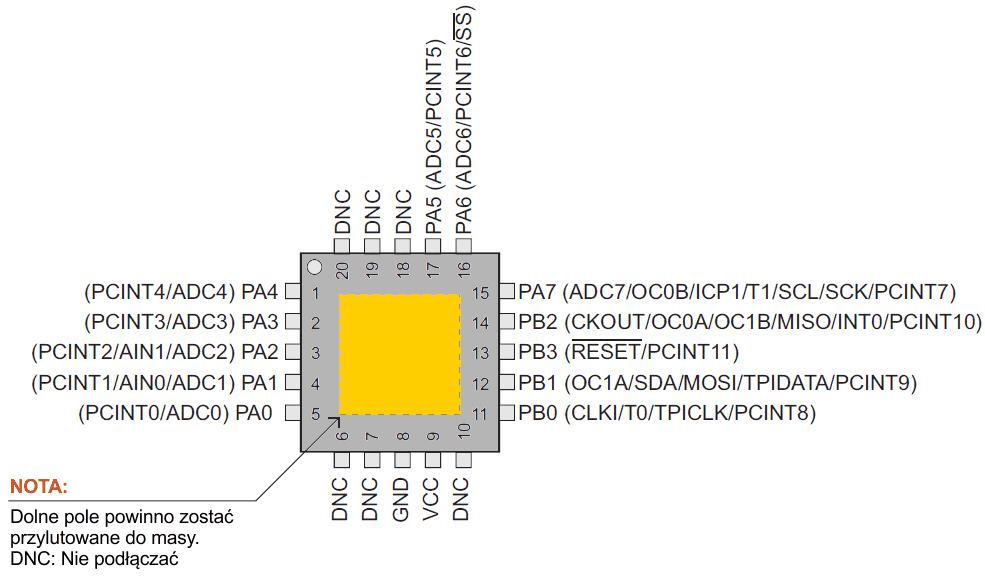

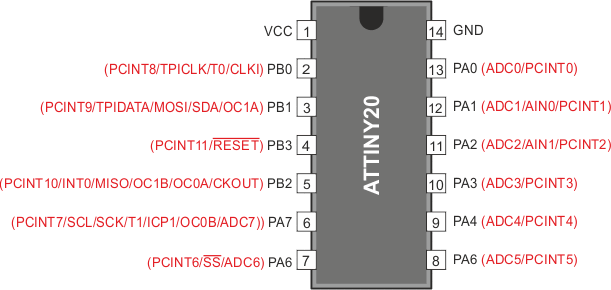

Konfiguracje końcówek

obrazek

Educational and Non-Profit Use of Copyrighted Material:

If you use Microchip copyrighted material solely for educational (non-profit) purposes falling under the “fair use” exception of the U.S. Copyright Act of 1976 then you do not need Microchip’s written permission. For example, Microchip’s permission is not required when using copyrighted material in: (1) an academic report, thesis, or dissertation; (2) classroom handouts or textbook; or (3) a presentation or article that is solely educational in nature (e.g., technical article published in a magazine).

https://www.microchip.com/about-us/legal-information/copyright-usage-guidelines

SPIS TREŚCI
Podrozdziały

obrazek

Obudowy

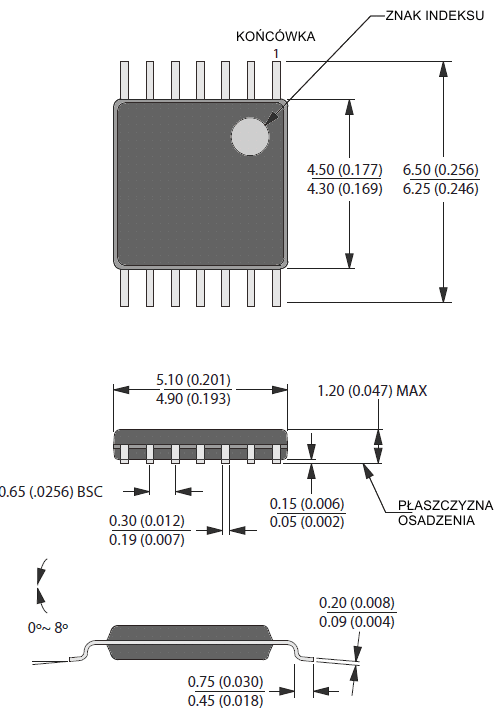

SOIC i TSSOP

obrazek

obrazek

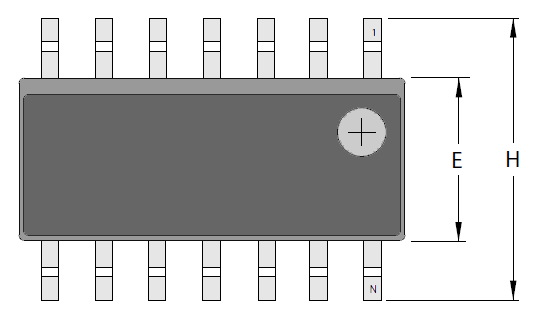

WIDOK Z GÓRY
obrazek

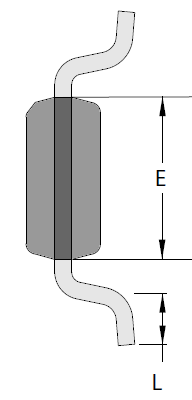

WIDOK Z KOŃCA
obrazek
WIDOK Z BOKU

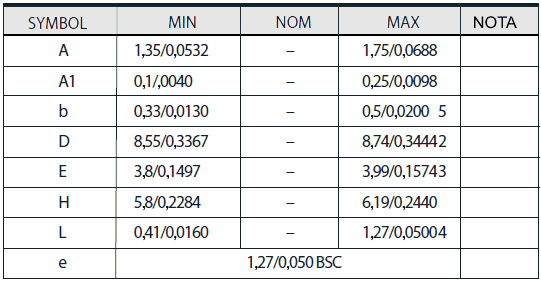

(Wymiary milimetry/cale)
obrazek

Wymiary milimetry (cale)
obrazek


VQFN

obrazek

obrazek

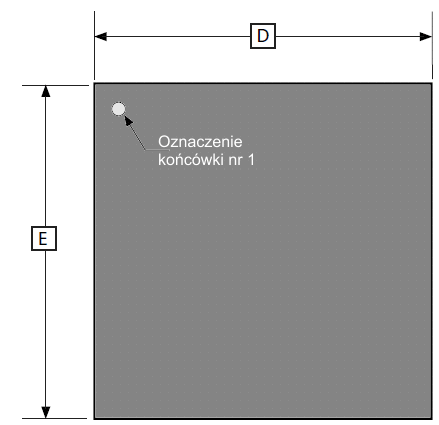

WIDOK Z GÓRY
obrazek

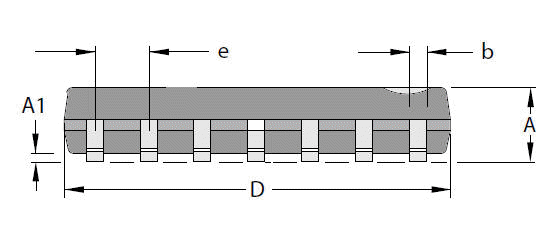

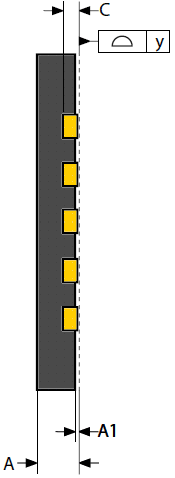

WIDOK Z BOKU
obrazek

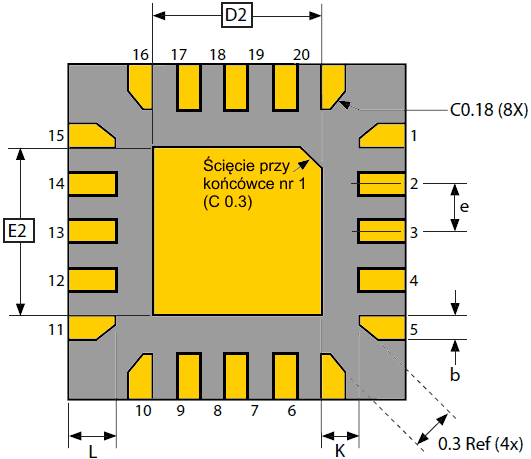

WIDOK OD SPODU

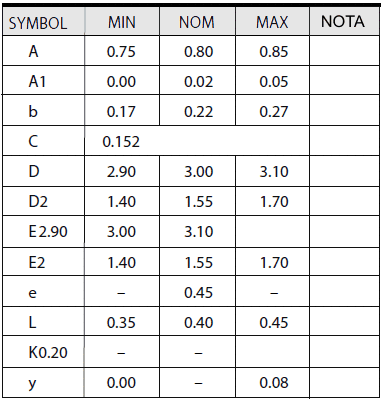

(Wymiary w milimetrach)
obrazek

UFBGA

obrazek

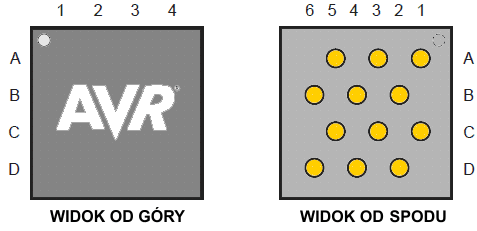

Konfiguracja końcówek w obudowie UFBGA

  1 2 3 4
A   PA5 PA6 PB2
B PA4 PA7 PB1 PB3
C PA3 PA2 PA1 PB0
D PA0 GND GND VCC
obrazek

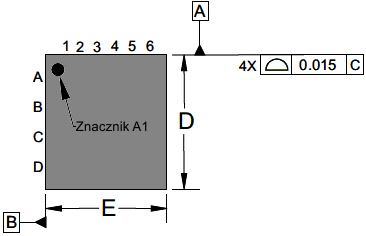

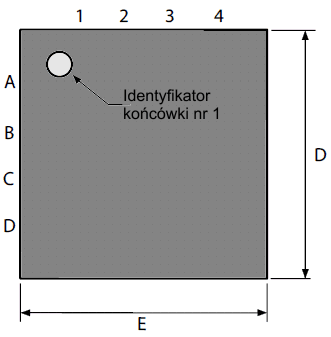

WIDOK Z GÓRY
obrazek
WIDOK Z BOKU
obrazek
WIDOK OD SPODU
(Wymiary w milimetrach)
obrazek

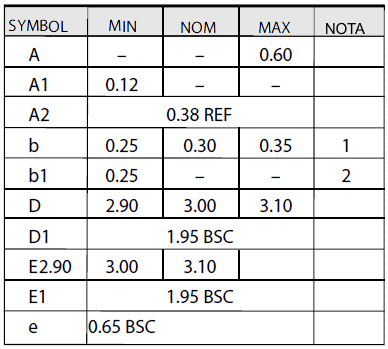

Uwagi: 1. Wymiar “b” jest mierzony przy maksymalnej średnicy kulki w płaszczyźnie
równoległej do płaszczyzny osadzania.
  2. Wymiar “b1” jest obszarem lutowania zdefiniowanym przez otwór
maski lutowniczej.

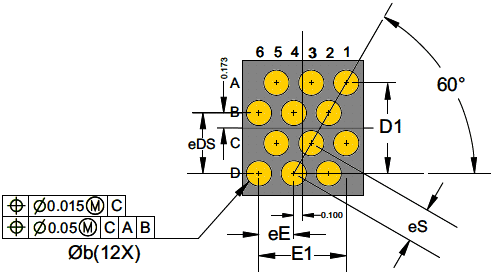

WLCSP – Wafer Level Chip Scale Package

obrazek

Konfiguracja końcówek w obudowie WLCSP

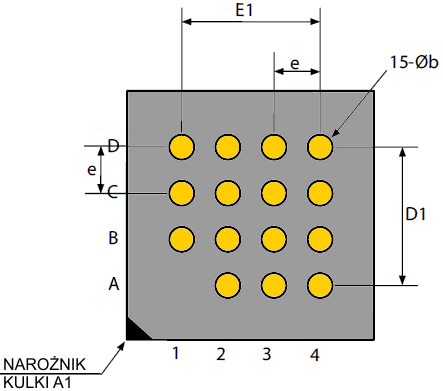

  1 2 3 4 5 6
A PA4   PA1   PA2
B   PA6   GND   VCC
C PA5   PA7   PB1
D   PB2   PB3   PB0
obrazek

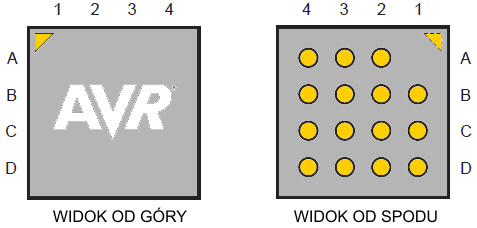

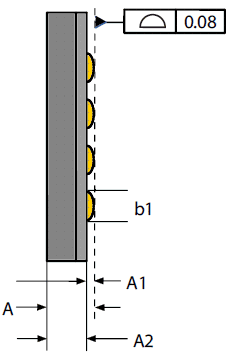

WIDOK Z GÓRY
obrazek

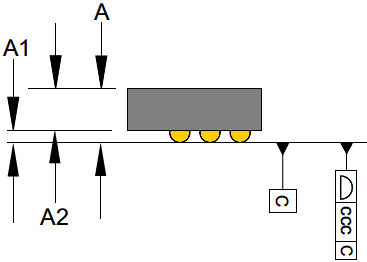

WIDOK OD SPODU
obrazek
WIDOK Z BOKU

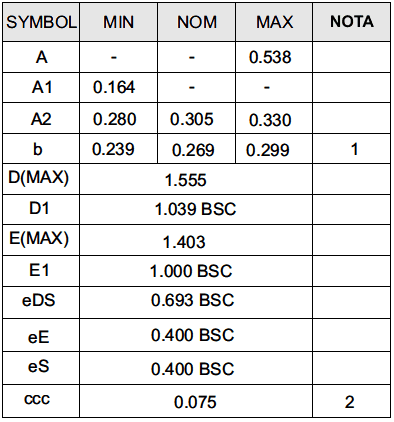

(Wymiary w milimetrach)
obrazek
Uwagi: 1. Wymiar “b” jest mierzony przy maksymalnej średnicy kulki w płaszczyźnie
równoległej do płaszczyzny osadzania.
  2. "CCC" odnosi się do całego waflelka.
Na początek:  podrozdziału   strony

Opis końcówek

VCC

Napięcie zasilające.

GND

Masa.

RESET

Wejście resetowania. Jeśli końcówka resetu nie została wyłączona, to niski poziom na niej przez okres dłuższy niż minimalna długość impulsu spowoduje reset mikrokontrolera, nawet jeśli zegar nie pracuje. Minimalna długość impulsu resetowania zależy od napięcia zasilającego i wynosi typowo:
2000 ns przy VCC = 1,8V
  700 ns przy VCC = 3V
  400 ns przy VCC = 5V

Impulsy o krótszym czasie trwania nie gwarantują wygenerowania resetu.

Końcówka resetu może również być używana jako (słaba) końcówka we/wy.

Port A (PA7:PA0)

Port A jest 8-botowym, dwukierunkowym portem we/wy z wewnętrznymi opornikami podciągającymi (wybieranymi dla każdego bitu). Bufory wyjściowe Portu A posiadają symetryczne charakterystyki wyjściowe i umożliwiają wypływ oraz wpływ prądu wyjściowego. Jako wejścia końcówki portu A, które zostały zewnętrznie wysterowane stanem niskim, będą źródłem prądu, jeśli zostały aktywowane ich oporniki podciągające. Gdy warunek resetu staje się aktywny, końcówki portu A przechodzą w stan wysokiej impedancji, nawet jeśli zegar nie pracuje.

Końcówki portu A mają również funkcje alternatywne, np. jako wejścia analogowe dla przetwornika A/C lub komparatora analogowego, mogą również generować przerwania przy zmianie swojego stanu logicznego

Port B (PB3:PB0)

Port B jest 4-bitowym, dwukierunkowym portem we/wy z wewnętrznymi opornikami podciągającymi (wybieranymi dla każdego bitu). Bufory wyjściowe Portu A posiadają symetryczne charakterystyki wyjściowe i umożliwiają wypływ oraz wpływ prądu wyjściowego z wyjątkiem PB3, która pełni funkcję resetowania mikrokontrolera. Aby wykorzystywać końcówkę PB3 jako końcówkę we/wy zamiast końcówki RESET,  zaprogramuj ("0") bit bezpiecznikowy RSTDISBL. Końcówka PB3 ma mniejszą obciążalność prądową od reszty końcówek we/wy. Jako wejścia końcówki portu B, które zostały zewnętrznie wysterowane stanem niskim, będą źródłem prądu, jeśli zostały aktywowane ich oporniki podciągające. Gdy warunek resetu staje się aktywny, końcówki portu B przechodzą w stan wysokiej impedancji, nawet jeśli zegar nie pracuje.

Końcówki portu B mogą również pełnić różne dodatkowe funkcje mikrokontrolera ATtiny20, co opisane zostało dokładnie dalej w tej instrukcji.
