Mikrokontrolery

ATtiny13

Parametry typowe

obrazek

Educational and Non-Profit Use of Copyrighted Material:

If you use Microchip copyrighted material solely for educational (non-profit) purposes falling under the “fair use” exception of the U.S. Copyright Act of 1976 then you do not need Microchip’s written permission. For example, Microchip’s permission is not required when using copyrighted material in: (1) an academic report, thesis, or dissertation; (2) classroom handouts or textbook; or (3) a presentation or article that is solely educational in nature (e.g., technical article published in a magazine).

https://www.microchip.com/about-us/legal-information/copyright-usage-guidelines

SPIS TREŚCI
Podrozdziały

obrazek

Dane zawarte w tym rozdziale są w dużej części oparte na symulacjach oraz parametrach podobnych mikrokontrolerów tworzonych za pomocą tego samego procesu i metod projektowania. Stąd dane te powinny być traktowane jako wskazówki co do sposobu zachowania się tego mikrokontrolera.

Kolejne wykresy pokazują typowe zachowanie się układu. Parametry te nie są testowane podczas produkcji, gdzie testy wykonywane są z częstotliwościami wykraczającymi poza normalne granice, co nie oznacza, iż w normalnych warunkach pracy mikrokontroler również będzie pracował właściwie przy takich częstotliwościach.

Wszystkie pomiary poboru prądu są wykonywane przy konfiguracji wszystkich końcówek do pracy jako wejścia z włączonymi wewnętrznymi opornikami podciągającymi. Pobór prądu jest funkcją kilku czynników takich jak, napięcie pracy, częstotliwość robocza, obciążenie końcówek we/wy, częstotliwość przełączania poziomów logicznych na końcówkach we/wy, wykonywany kod i temperatura otoczenia. Dominującymi czynnikami są napięcie zasilania i częstotliwość pracy.

Jako źródło zegarowe używany jest generator sinusoidalny z wyjściem typu rail-to-rail (napięcie wyjściowe oscyluje pomiędzy GND a VCC), lecz bieżący pobór prądu w trybie wyłączenia zasilania (ang. Power-Down mode) jest niezależny od wyboru zegara. Różnica pomiędzy bieżącym poborem prądu w trybie wyłączenia zasilania z uruchomionym licznikiem zegarowym (ang. Watchdog Timer) oraz w tym samym trybie bez uruchomionego licznika zegarowego  reprezentuje prąd różnicowy pobierany przez ten licznik.

Prąd pobierany z końcówek przy obciążeniu pojemnościowym można oszacować (dla jednej końcówki) następująco:

gdzie:
VCC = napięcie pracy,
CL = pojemność obciążenia,
fSW = średnia częstotliwość przełączania stanów logicznych na końcówce we/wy.

Prąd zasilania w trybie aktywnym

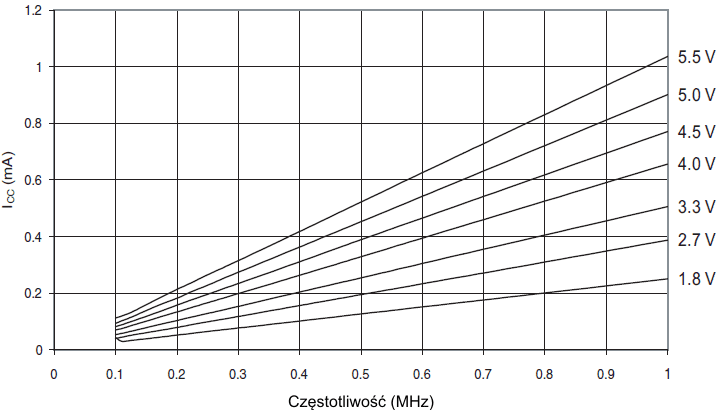

Prąd zasilania w trybie aktywnym w funkcji niskich częstotliwości 0,1 ... 1MHz
obrazek

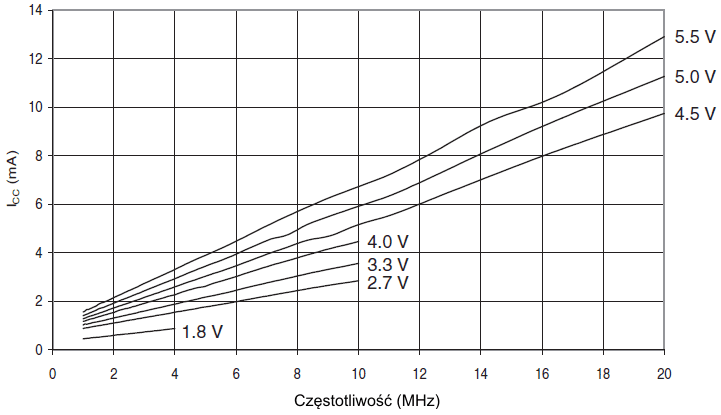

Prąd zasilania w trybie aktywnym w funkcji częstotliwości 1 ... 20MHz
obrazek

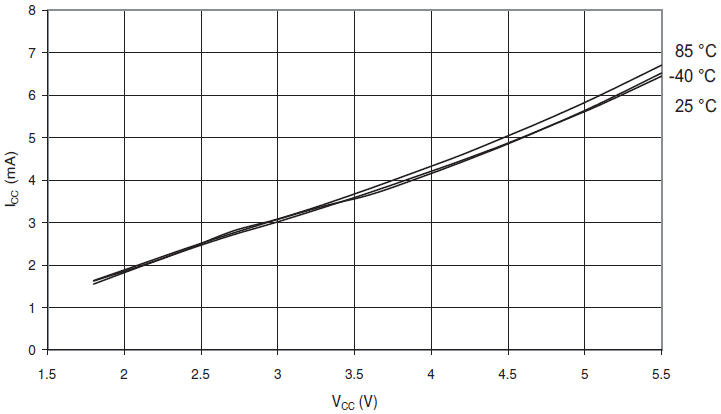

Prąd zasilania w trybie aktywnym w funkcji VCC (wewnętrzny oscylator RC, 9,6MHz)
obrazek

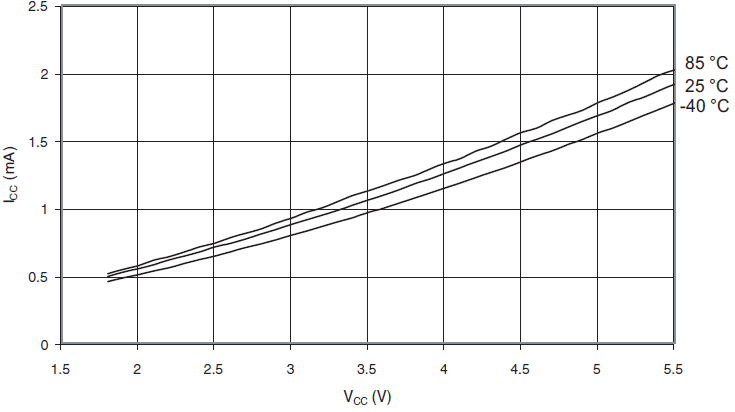

Prąd zasilania w trybie aktywnym w funkcji VCC (wewnętrzny oscylator RC, 4,8MHz)
obrazek

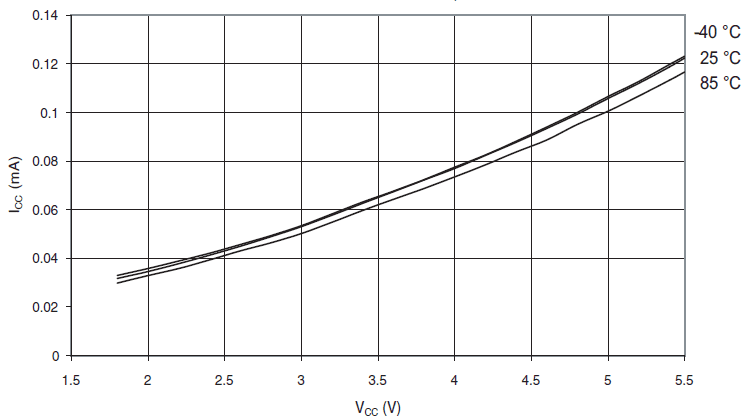

Prąd zasilania w trybie aktywnym w funkcji VCC (wewnętrzny oscylator licznika zegarowego, 128kHz)
obrazek

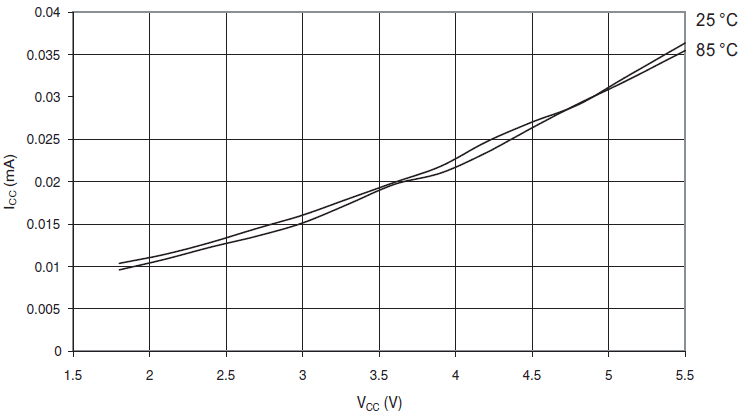

Prąd zasilania w trybie aktywnym w funkcji VCC (zewnętrzny zegar 32kHz)
obrazek

Na początek:  podrozdziału   strony

Prąd zasilania w trybie bezczynnym

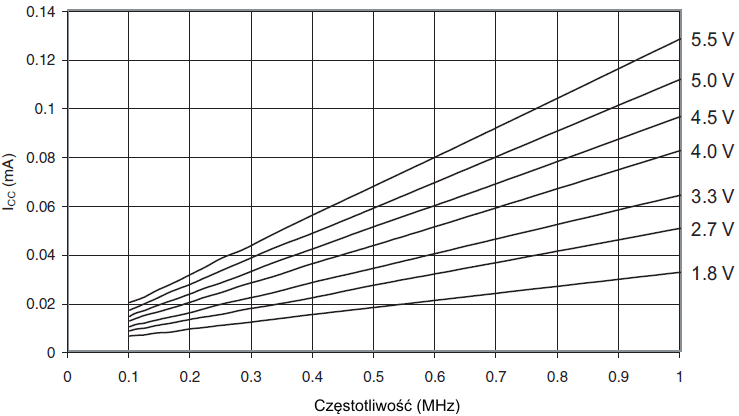

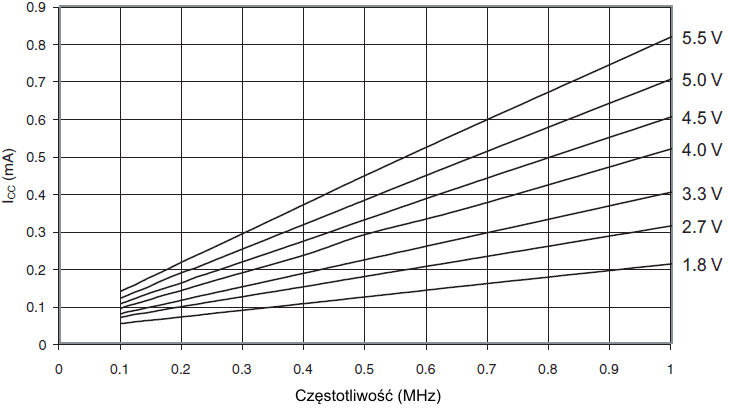

Prąd zasilania w trybie bezczynnym w funkcji niskich częstotliwości 0,1 ... 1MHz
obrazek

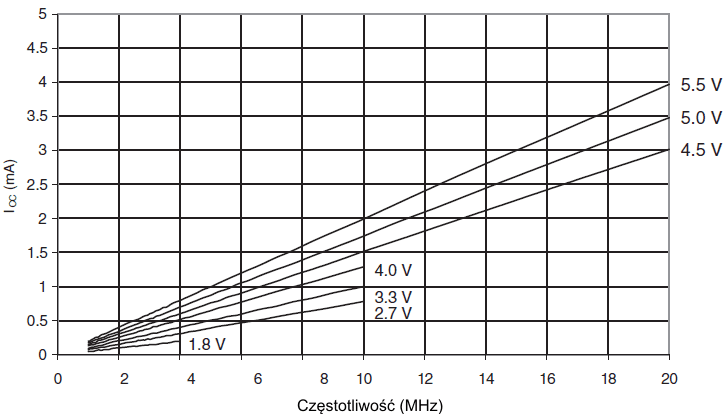

Prąd zasilania w trybie bezczynnym w funkcji częstotliwości 1 ... 20MHz
obrazek

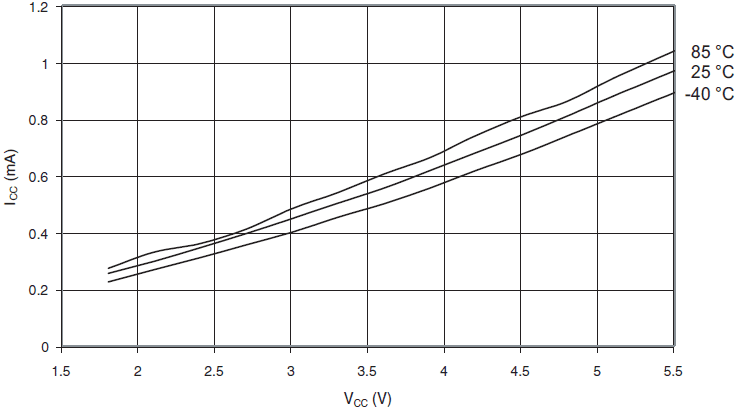

Prąd zasilania w trybie bezczynnym w funkcji VCC (wewnętrzny oscylator RC, 9,6MHz)
obrazek

Prąd zasilania w trybie bezczynnym w funkcji VCC (wewnętrzny oscylator RC, 4,8MHz)
obrazek

Prąd zasilania w trybie bezczynnym w funkcji VCC (wewnętrzny oscylator licznika zegarowego, 128kHz)
obrazek

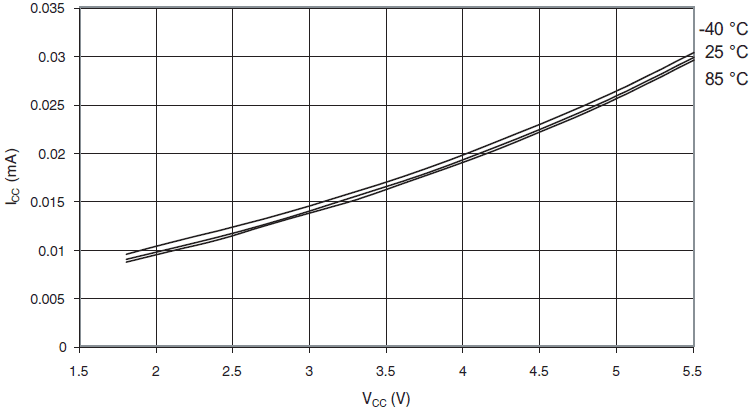

Prąd zasilania w trybie bezczynnym w funkcji VCC (zewnętrzny zegar 32kHz)
obrazek

Na początek:  podrozdziału   strony

Prąd zasilania w trybie wyłączenia zasilania

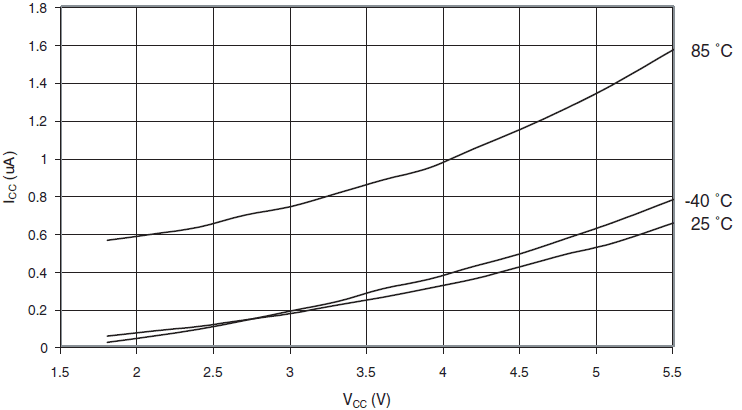

Prąd zasilania w trybie wyłączenia zasilania w funkcji VCC (licznik zegarowy wyłączony)
obrazek

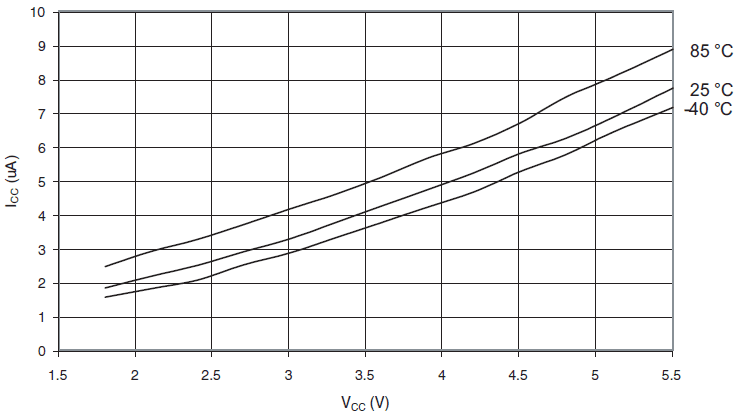

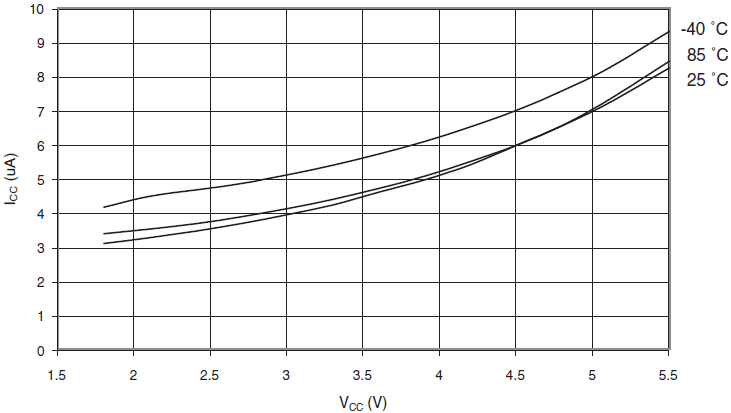

Prąd zasilania w trybie wyłączenia zasilania w funkcji VCC (licznik zegarowy włączony)
obrazek

Na początek:  podrozdziału   strony

Oporniki podciągające końcówek

Prąd opornika podciągającego w funkcji napięcia wejściowego, VCC = 5V
obrazek

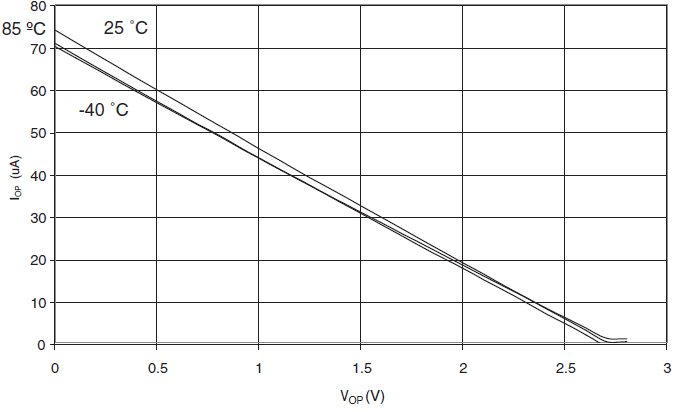

Prąd opornika podciągającego w funkcji napięcia wejściowego, VCC = 2,7V
obrazek

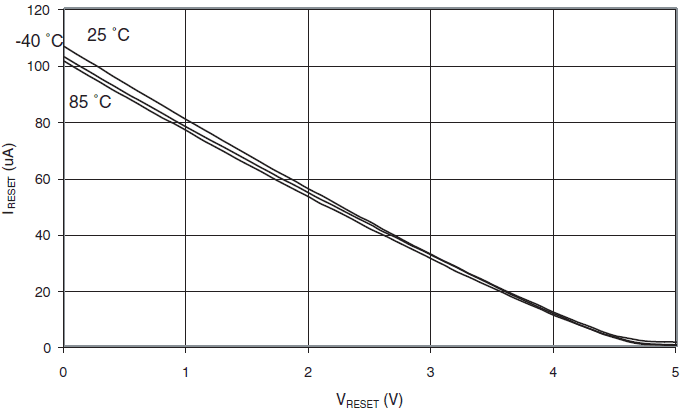

Prąd opornika podciągającego RESET w funkcji napięcia RESET , VCC = 5V
obrazek

Prąd opornika podciągającego RESET w funkcji napięcia RESET , VCC = 2,7V
obrazek

Na początek:  podrozdziału   strony

Moc wysterowania końcówek we/wy

Prąd wypływający z końcówki we/wy w funkcji napięcia wyjściowego, porty niskiej mocy, VCC = 5V
obrazek

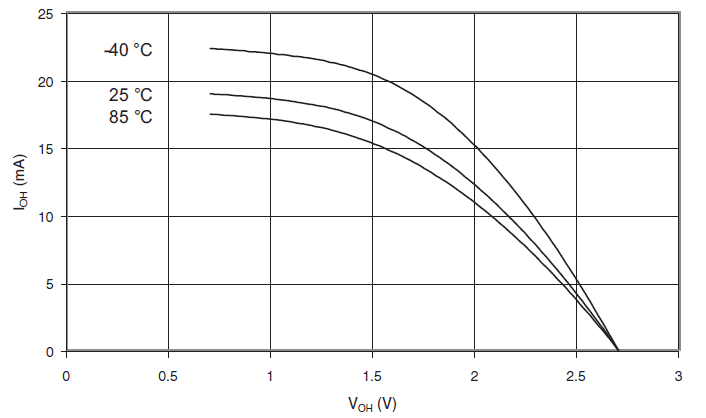

Prąd wypływający z końcówki we/wy w funkcji napięcia wyjściowego, porty niskiej mocy, VCC = 2,7V
obrazek

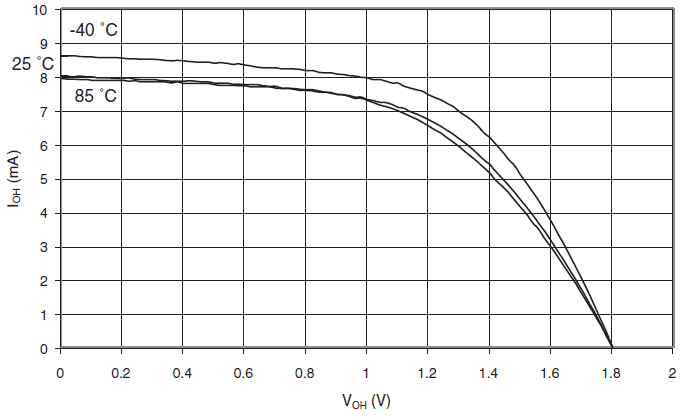

Prąd wypływający z końcówki we/wy w funkcji napięcia wyjściowego, porty niskiej mocy, VCC = 1,8V
obrazek

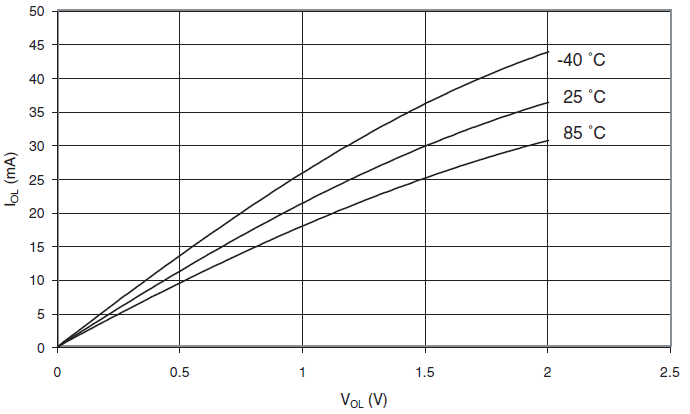

Prąd wpływający do końcówki we/wy w funkcji napięcia wyjściowego, porty niskiej mocy, VCC = 5V
obrazek

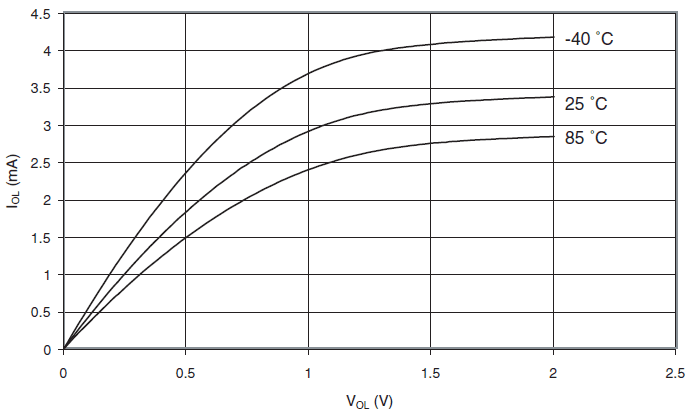

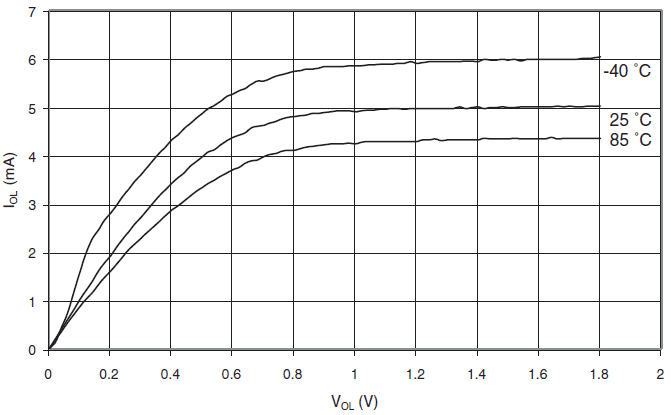

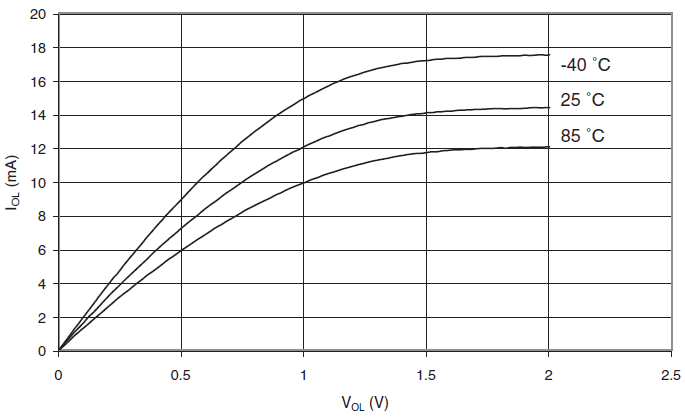

Prąd wpływający do końcówki we/wy w funkcji napięcia wyjściowego, porty niskiej mocy, VCC = 2,7V
obrazek

Prąd wpływający do końcówki we/wy w funkcji napięcia wyjściowego, porty niskiej mocy, VCC = 1,8V
obrazek

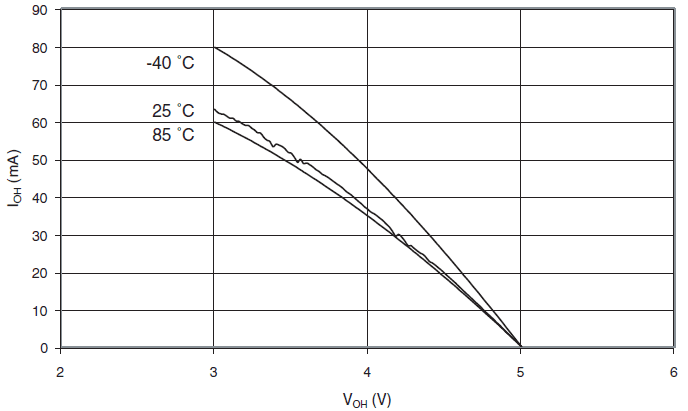

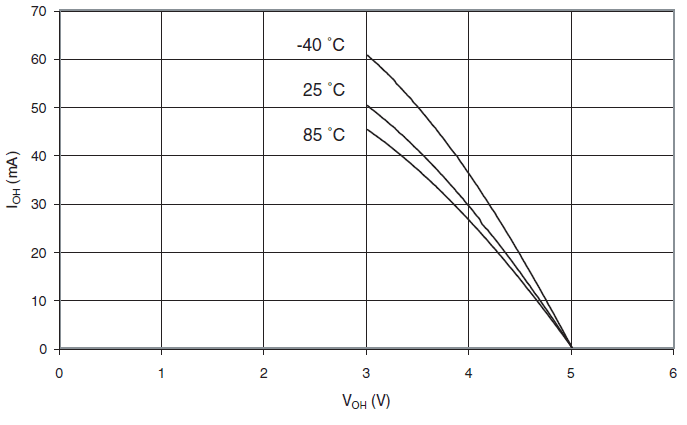

Prąd wypływający z końcówki we/wy w funkcji napięcia wyjściowego, VCC = 5V
obrazek

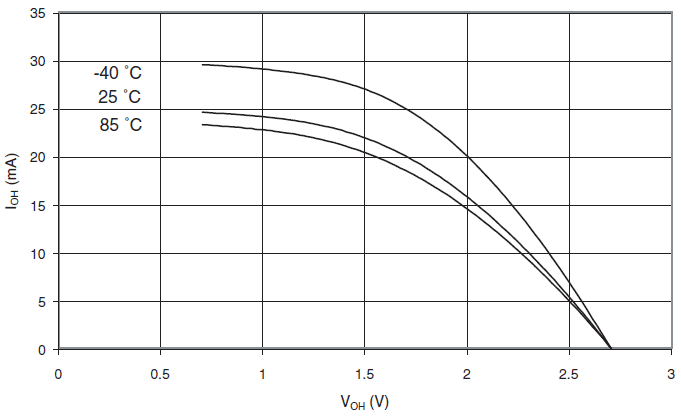

Prąd wypływający z końcówki we/wy w funkcji napięcia wyjściowego, VCC = 2,7V
obrazek

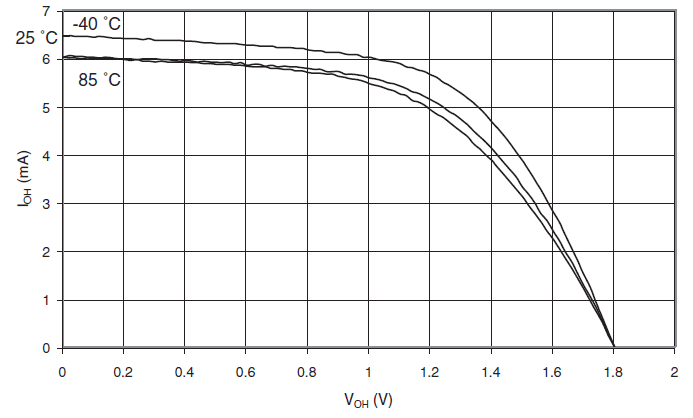

Prąd wypływający z końcówki we/wy w funkcji napięcia wyjściowego, VCC = 1,8V
obrazek

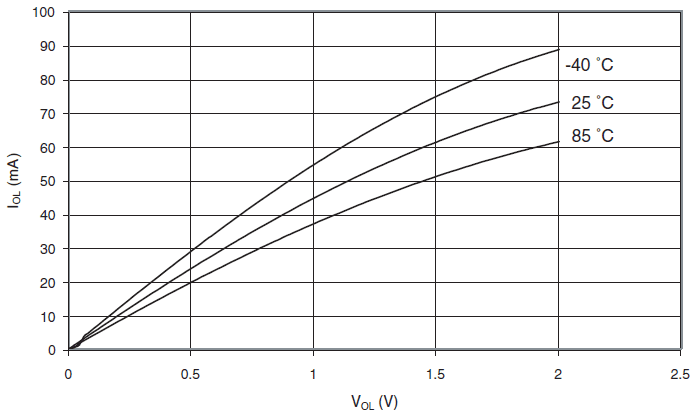

Prąd wpływający do końcówki we/wy w funkcji napięcia wyjściowego, VCC = 5V
obrazek

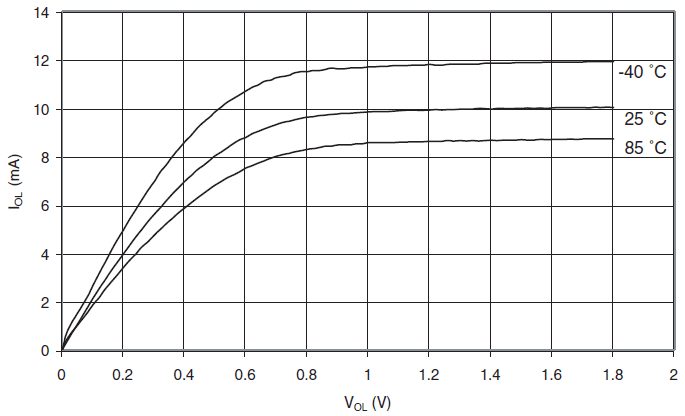

Prąd wpływający do końcówki we/wy w funkcji napięcia wyjściowego, VCC = 2,7V
obrazek

Prąd wpływający do końcówki we/wy w funkcji napięcia wyjściowego, VCC = 1,8V
obrazek

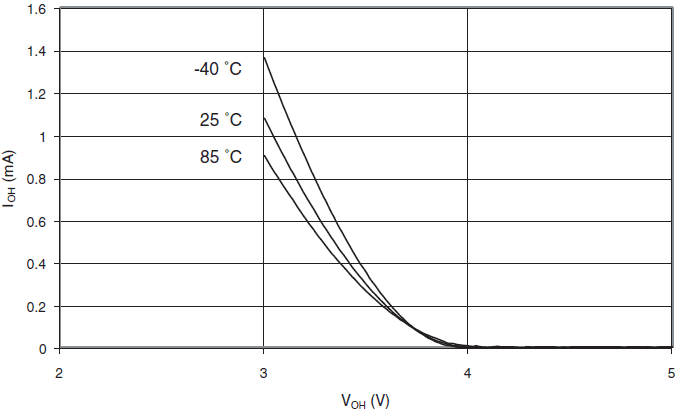

Prąd wypływający z końcówki RESET jako końcówki we/wy w funkcji napięcia wyjściowego, VCC = 5V
obrazek

Prąd wypływający z końcówki RESET jako końcówki we/wy w funkcji napięcia wyjściowego, VCC = 2,7V
obrazek

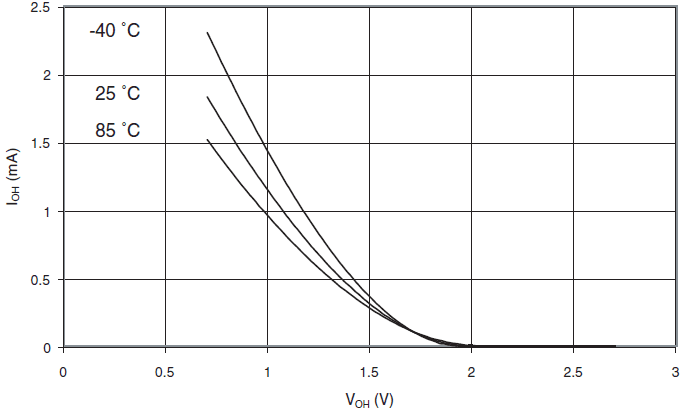

Prąd wypływający z końcówki RESET jako końcówki we/wy w funkcji napięcia wyjściowego, VCC = 1,8V
obrazek

Prąd wpływający do końcówki RESET jako końcówki we/wy w funkcji napięcia wyjściowego, VCC = 5V
obrazek

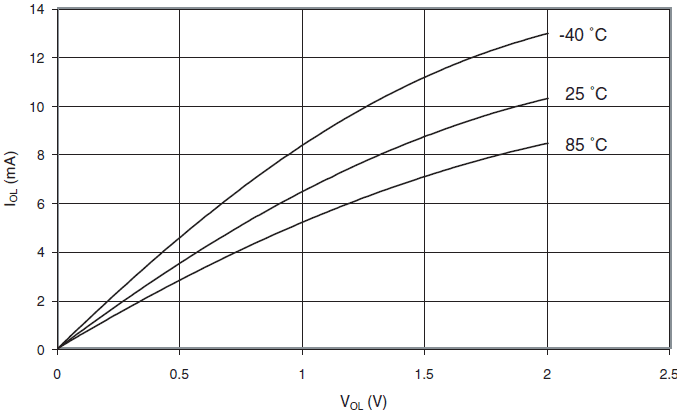

Prąd wpływający do końcówki RESET jako końcówki we/wy w funkcji napięcia wyjściowego, VCC = 2,7V
obrazek

Prąd wpływający do końcówki RESET jako końcówki we/wy w funkcji napięcia wyjściowego, VCC = 1,8V
obrazek

Na początek:  podrozdziału   strony

Progi napięć końcówek i histereza

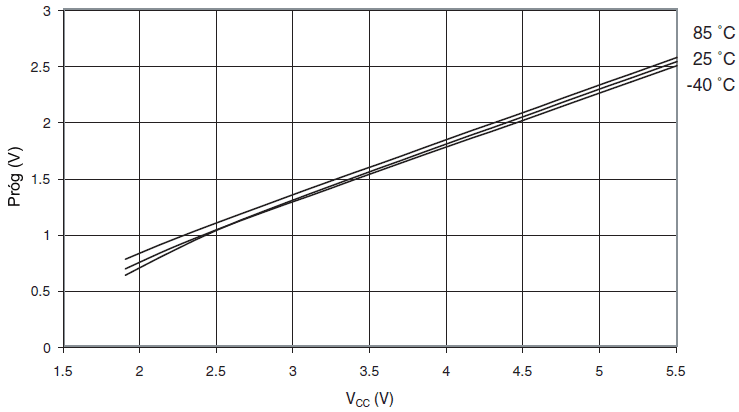

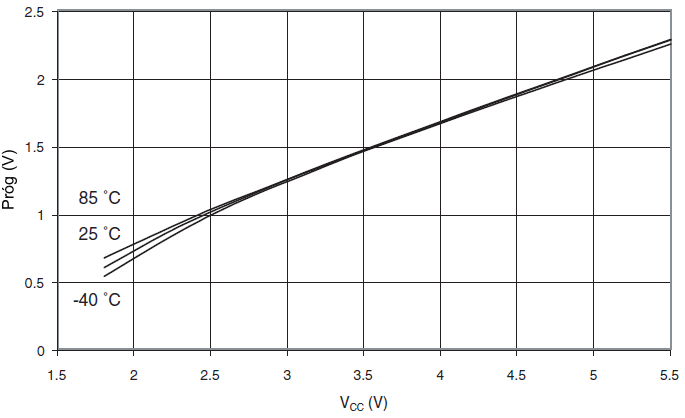

Próg napięcia wejściowego końcówki we/wy w funkcji VCC, VIH, końcówka we/wy odczytywana jako "1"
obrazek

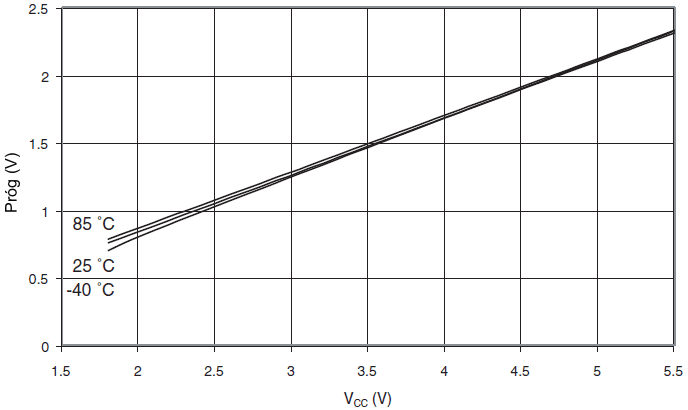

Próg napięcia wejściowego końcówki we/wy w funkcji VCC, VIL, końcówka we/wy odczytywana jako "0"
obrazek

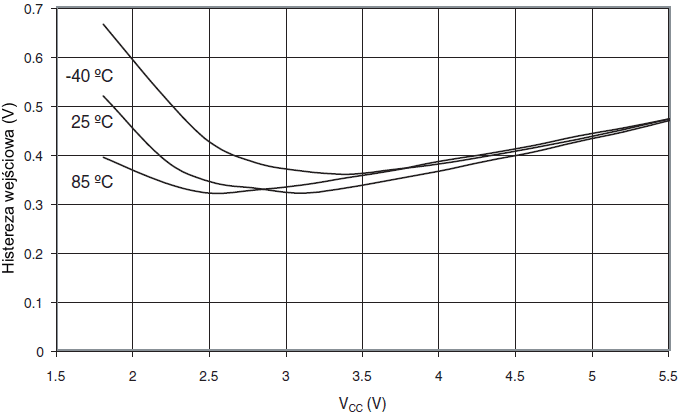

Histereza wejściowa końcówki we/wy w funkcji VCC
obrazek

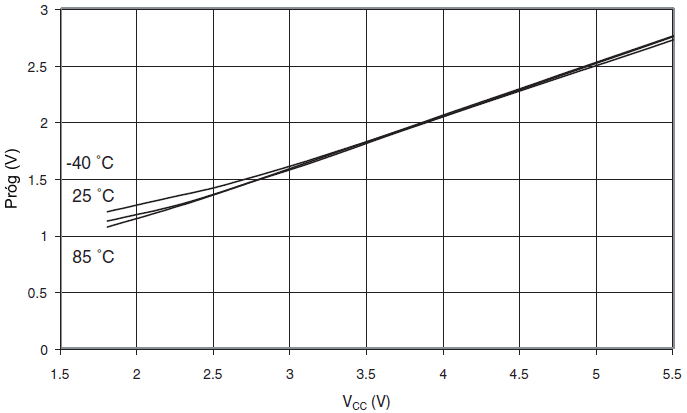

Próg napięcia wejściowego końcówki RESET jako końcówki we/wy w funkcji VCC, VIH, końcówka RESET odczytywana jako "1"
obrazek

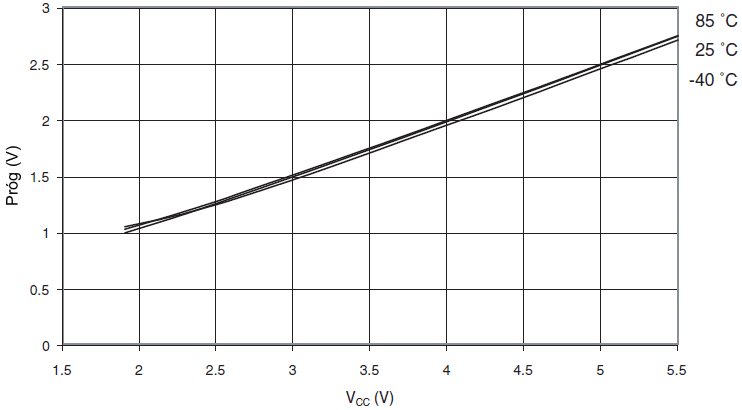

Próg napięcia wejściowego końcówki RESET jako końcówki we/wy w funkcji VCC, VIL, końcówka RESET odczytywana jako "0"
obrazek

Końcówka RESET jako końcówka we/wy – histereza końcówki w funkcji VCC
obrazek

Próg napięcia wejściowego końcówki RESET w funkcji VCC, VIH, końcówka RESET odczytywana jako "1"
obrazek

Próg napięcia wejściowego końcówki RESET w funkcji VCC, VIL, końcówka RESET odczytywana jako "0"
obrazek

Histereza wejściowa końcówki RESET w funkcji VCC
obrazek

Na początek:  podrozdziału   strony

Progi BOD i niezrównoważenie napięcia odniesienia

BOD (ang. Brown-Out Detection – wykrywanie spadków napięcia zasilającego)

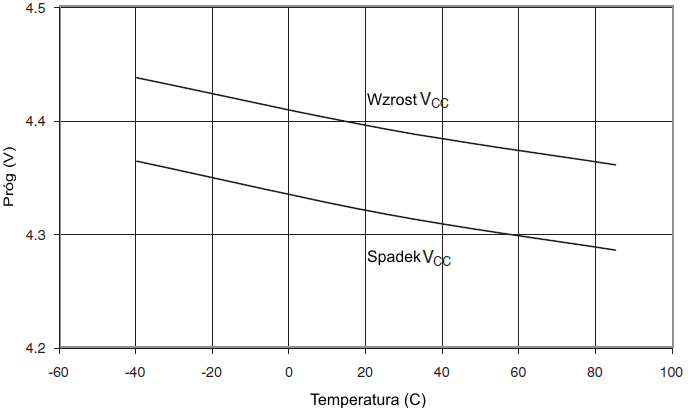

Progi BOD w funkcji temperatury, BODLEVEL równy 4,3V
obrazek

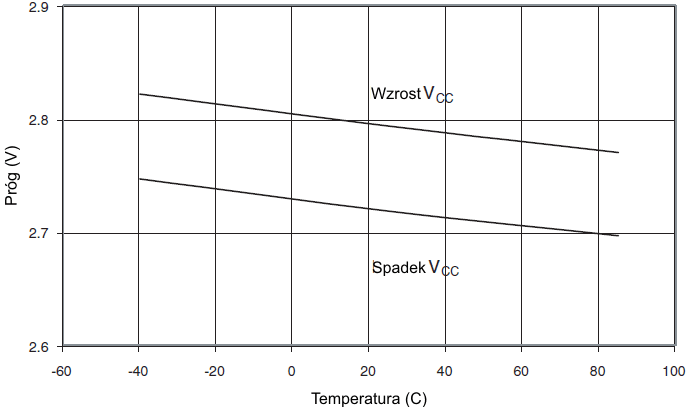

Progi BOD w funkcji temperatury, BODLEVEL równy 2,7V
obrazek

Progi BOD w funkcji temperatury, BODLEVEL równy 1,8V
obrazek

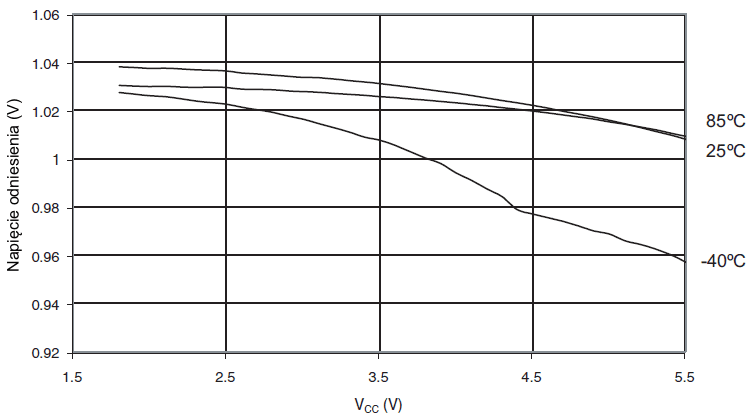

Napięcie odniesienia w funkcji VCC
obrazek

Na początek:  podrozdziału   strony

Prędkość oscylatora wewnętrznego

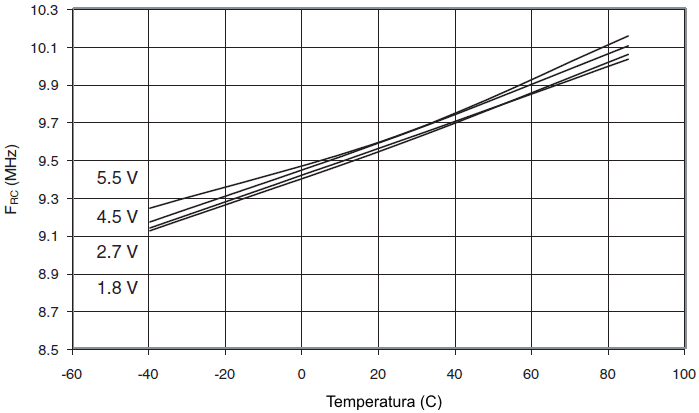

Częstotliwość oscylatora RC skalibrowanego na 9,6MHz w funkcji temperatury
obrazek

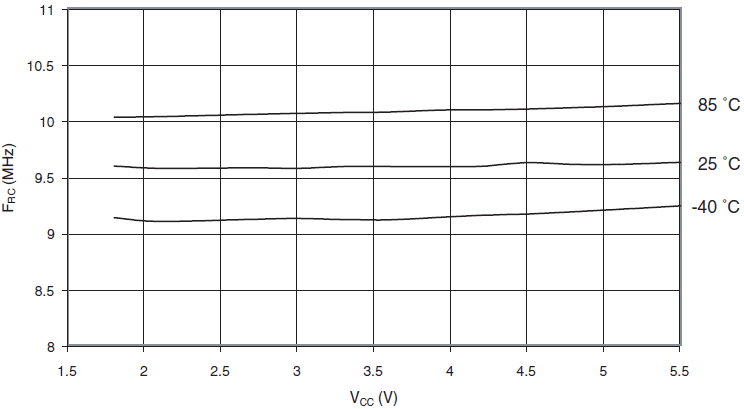

Częstotliwość oscylatora RC skalibrowanego na 9,6MHz w funkcji VCC
obrazek

Częstotliwość oscylatora RC skalibrowanego na 9,6MHz w funkcji wartości OSCCAL
obrazek

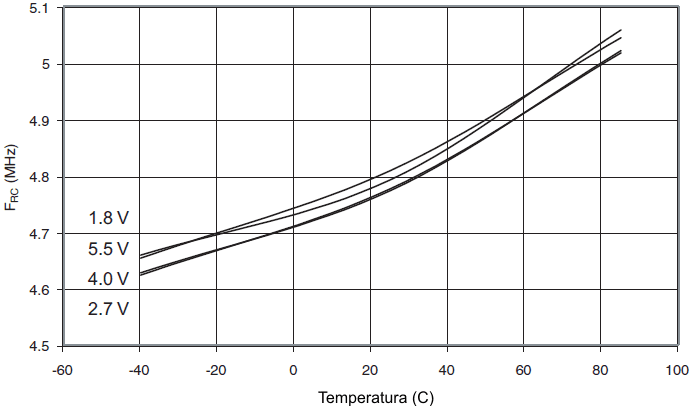

Częstotliwość oscylatora RC skalibrowanego na 4,8MHz w funkcji temperatury
obrazek

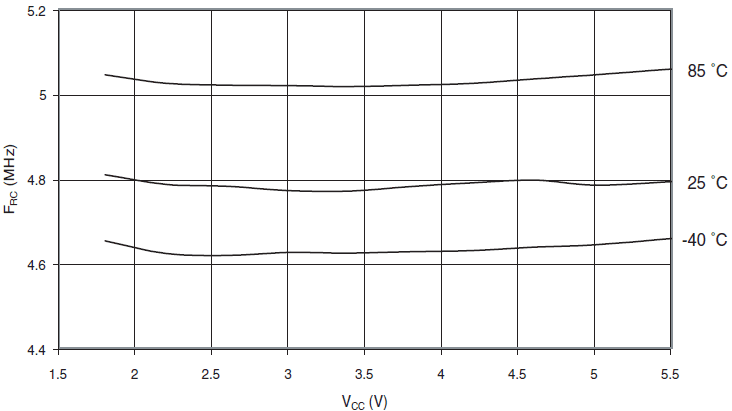

Częstotliwość oscylatora RC skalibrowanego na 4,8MHz w funkcji VCC
obrazek

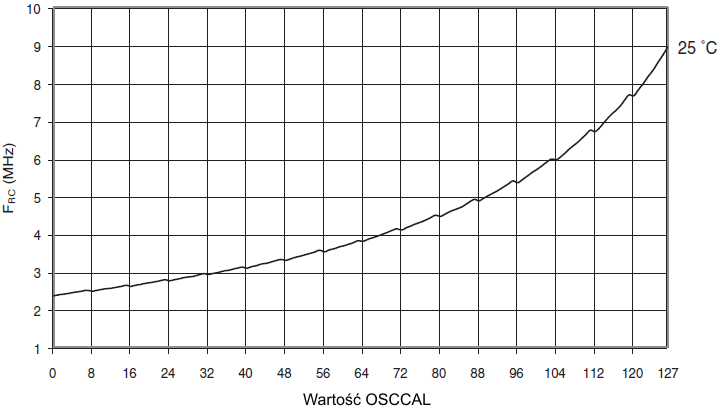

Częstotliwość oscylatora RC skalibrowanego na 4,8MHz w funkcji wartości OSCCAL
obrazek

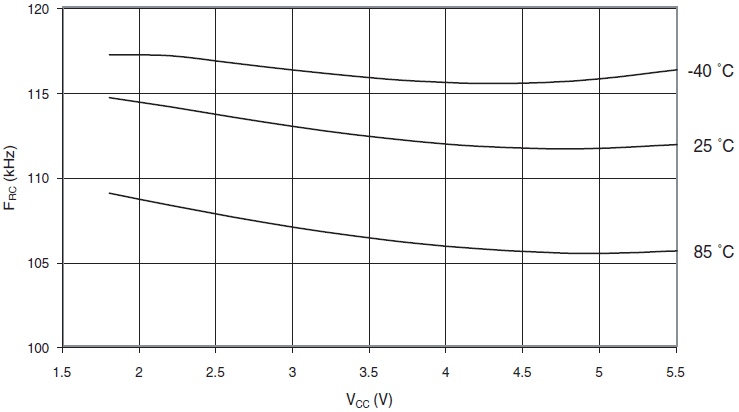

Częstotliwość oscylatora 128kHz licznika zegarowego w funkcji VCC
obrazek

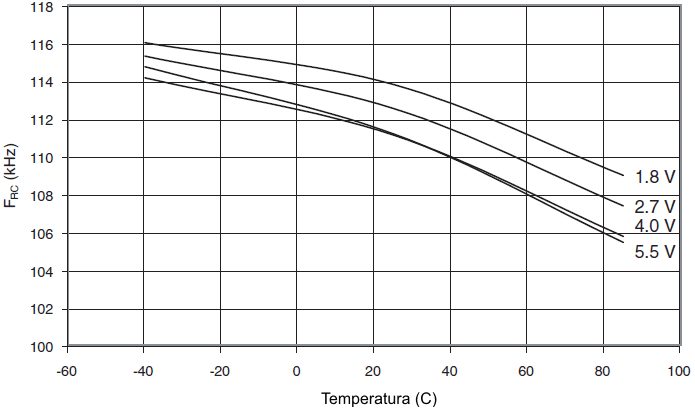

Częstotliwość oscylatora 128kHz licznika zegarowego w funkcji temperatury
obrazek

Na początek:  podrozdziału   strony

Pobór prądu przez moduły peryferyjne

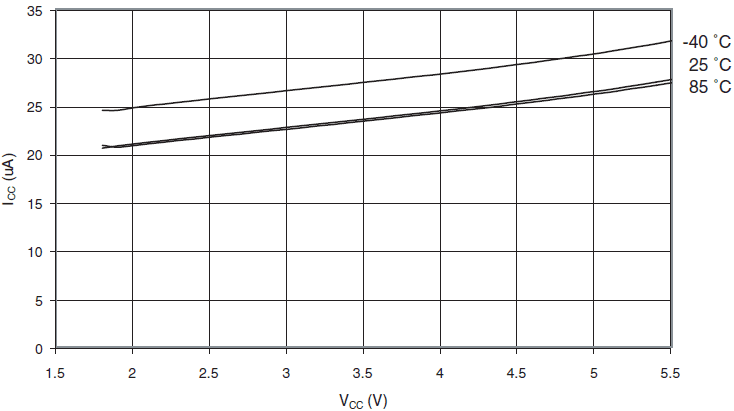

Prąd detektora spadku napięcia zasilania w funkcji VCC
obrazek

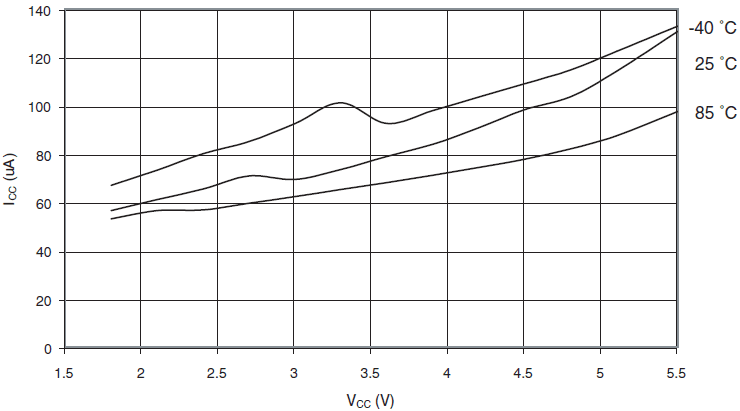

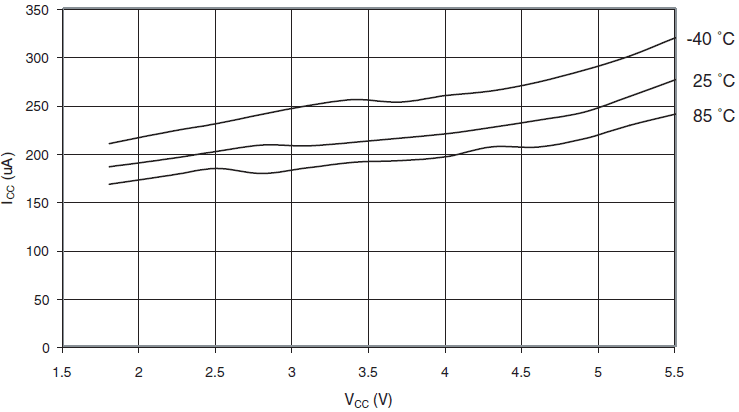

Prąd przetwornika analogowo-cyfrowego w funkcji VCC
obrazek

Prąd komparatora analogowo w funkcji VCC
obrazek

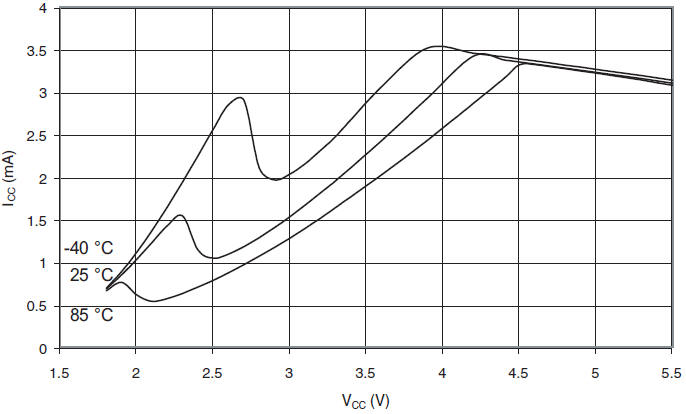

Prąd programowania w funkcji VCC
obrazek

Na początek:  podrozdziału   strony

Pobór prądu w trakcie resetu i szerokość impulsu resetu

Prąd zasilania w trakcie resetu w funkcji VCC (0,1 ... 1 MHz, bez prądu płynącego przez opornik podciągający)
obrazek

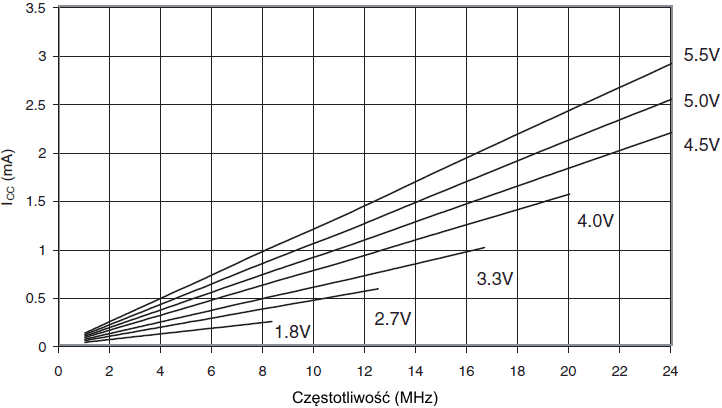

Prąd zasilania w trakcie resetu w funkcji VCC (1 ... 24 MHz, bez prądu płynącego przez opornik podciągający)
obrazek

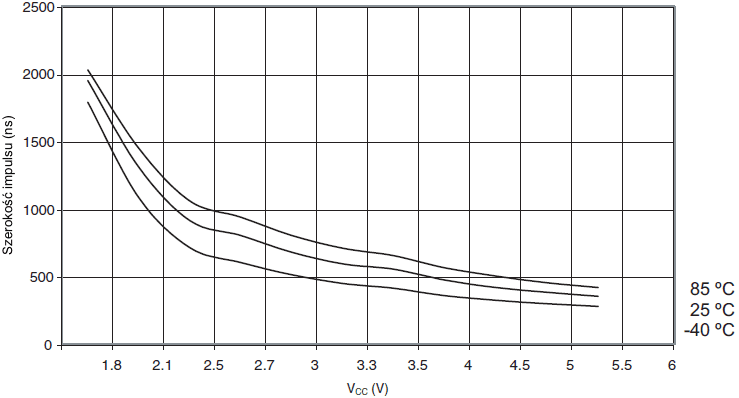

Szerokość impulsu RESET w funkcji VCC
obrazek
