Mikrokontrolery

ATtiny13

Konfiguracja końcówek

obrazek

Educational and Non-Profit Use of Copyrighted Material:

If you use Microchip copyrighted material solely for educational (non-profit) purposes falling under the “fair use” exception of the U.S. Copyright Act of 1976 then you do not need Microchip’s written permission. For example, Microchip’s permission is not required when using copyrighted material in: (1) an academic report, thesis, or dissertation; (2) classroom handouts or textbook; or (3) a presentation or article that is solely educational in nature (e.g., technical article published in a magazine).

https://www.microchip.com/about-us/legal-information/copyright-usage-guidelines

SPIS TREŚCI
Podrozdziały

obrazek

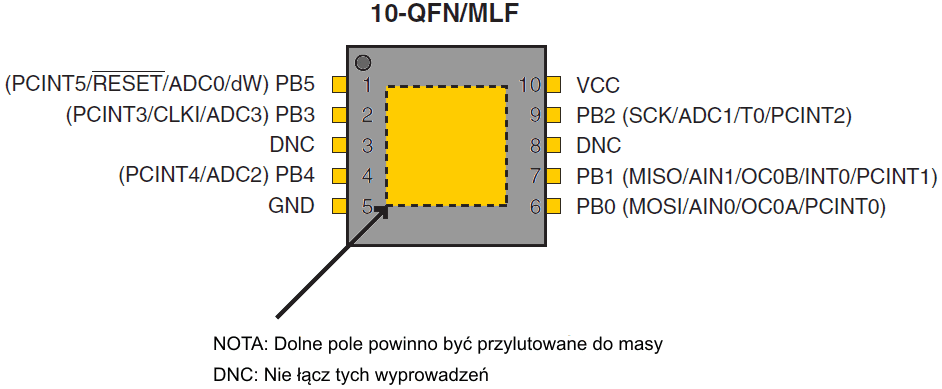

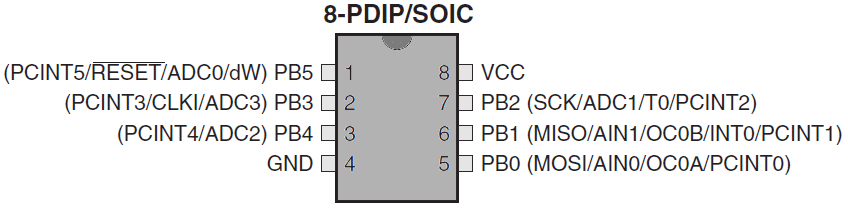

Konfiguracja wyprowadzeń ATtiny13/ATtiny13V

obrazek

obrazek

obrazek


Na początek:  podrozdziału   strony

Opis końcówek

VCC   Napięcie zasilania
GND   Masa
PB5:PB0   Linie portu B.
Port B jest 6-bitowym, dwukierunkowym portem we/wy z wewnętrznymi opornikami podciągającymi (wybieranymi osobno dla każdego bitu). Bufory wyjściowe portu B posiadają symetryczne Parametry sterowania z możliwością zarówno pochłaniania jak i wyprowadzania względnie dużego prądu. Końcówki portu B pracujące jako wejścia i wysterowane niskim poziomem stają się źródłem prądu, jeśli aktywowano ich oporniki podciągające. Gdy warunek resetu staje się aktywny, końcówki portu B przechodzą w stan wysokiej impedancji, nawet przy niepracującym zegarze.

Oprócz cyfrowego wejścia/wyjścia końcówki portu B mogą pełnić liczne funkcje alternatywne, które opisane są w dalszej części artykułu.
RESET   Wejście resetowania. Niski poziom na tej końcówce o długości większej do minimalnej szerokości impulsu zegara wygeneruje reset, nawet przy niepracującym zegarze.
Końcówka resetu może również zostać skonfigurowana jako (słaba) końcówka we/wy.

Na początek:  podrozdziału   strony

Obudowy

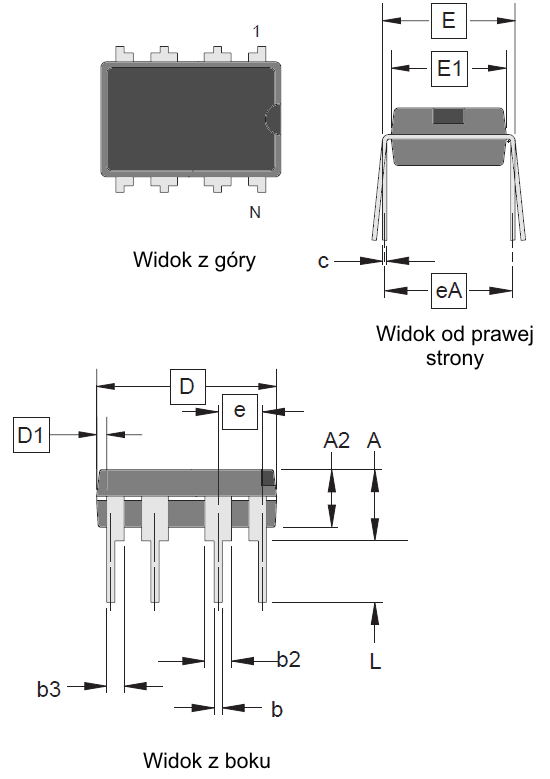

Obudowa 8P3

obrazek

Wymiary w calach

SYMBOL MIN. TYPOWO MAX.
A     0,210
A2 0,115 0,130 0,195
b 0,014 0,018 0,022
b2 0,045 0,060 0,070
b3 0,030 0,039 0,045
c 0,008 0,010 0,014
D 0,355 0,365 0,400
D1 0,005
E 0,300 0,310 0,325
E1 0,240 0,250 0,280
e 0,100
eA 0,300
L 0,115 0,130 0,150

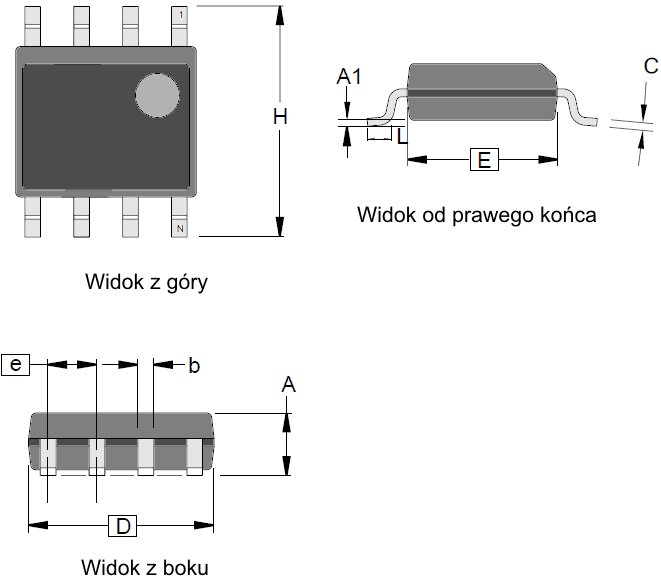

Obudowa 8S2

obrazek

Wymiary w mm

SYMBOL MIN. TYPOWO MAX.
A 1,78   2,03
A1 0,05   0,33
b 0,35   0,51
C 0,18   0,25
D 5,13   5,38
E 5,13   5,41
H 7,62   8,38
L 0,51   0,89
e 1,27

Obudowa S8S1

obrazek

Wymiary w mm

SYMBOL MIN. TYPOWO MAX.
A – – 1,75
B – – 0,51
C – – 0,25
D – – 5,0
E – – 4,0
e 1,27
H – – 6,20
L – – 1,27

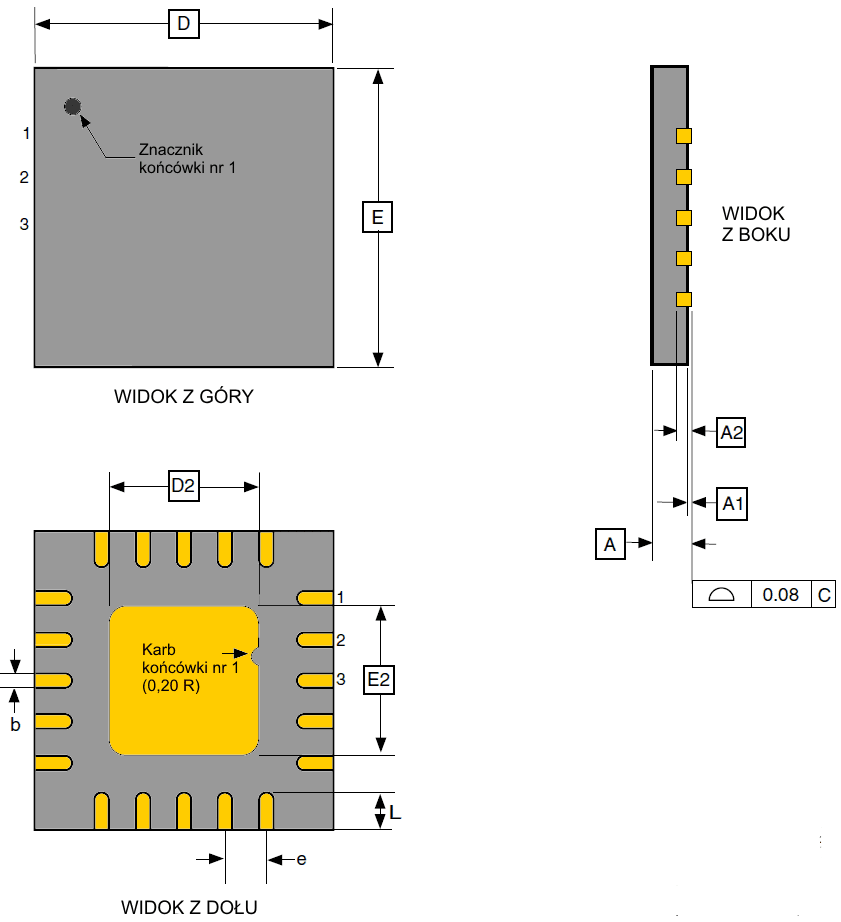

Obudowa 20M1

obrazek

Wymiary w mm

SYMBOL MIN. TYPOWO MAX.
A 0,70 0,75 0,80
A1 – 0,01 0,05
A2 0,20
b 0,18 0,23 0,30
D 4,00
D2 2,45 2,60 2,75
E 4,00
E2 2,45 2,60 2,75
e 0,50
L 0,35 0,40 0,55

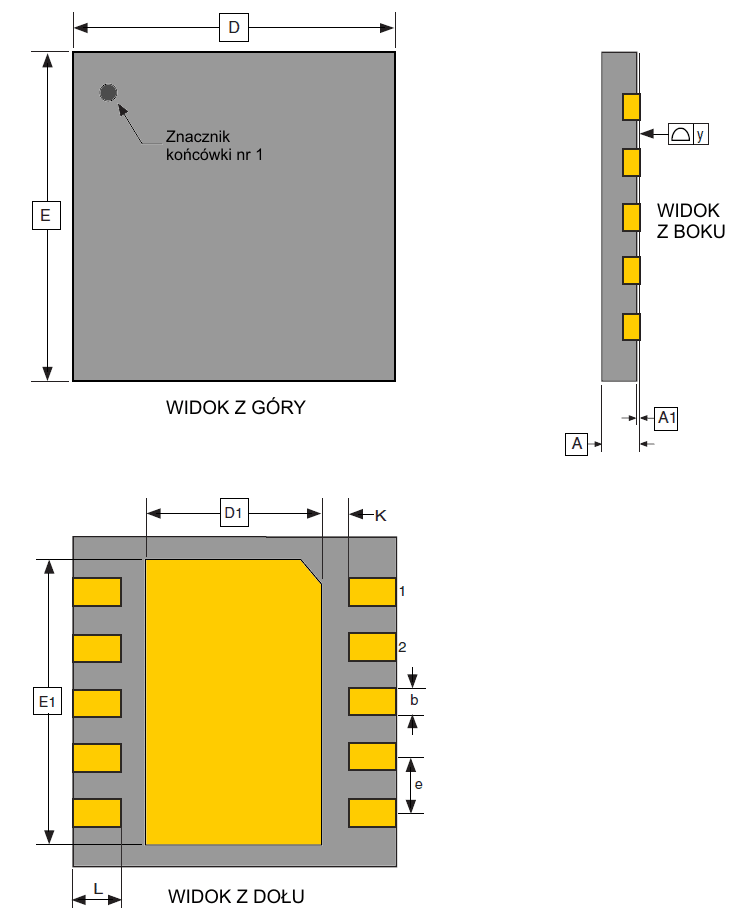

Obudowa 10M1

obrazek

Wymiary w mm

SYMBOL MIN. TYPOWO MAX.
A 0,80 0,90 1,00
A1 0,00 0,02 0,05
b 0,18 0,25 0,30
D 2,90 3,0 3,10
D1 1,40 – 1,75
E 2,90 3,00 3,10
E1 2,20 – 2,70
e 0,50
L 0,30 – 0,50
y – – 0,08
K 0,20 – –
