Mikrokontrolery

ATtiny13

Sterowanie zasilaniem

obrazek

Educational and Non-Profit Use of Copyrighted Material:

If you use Microchip copyrighted material solely for educational (non-profit) purposes falling under the “fair use” exception of the U.S. Copyright Act of 1976 then you do not need Microchip’s written permission. For example, Microchip’s permission is not required when using copyrighted material in: (1) an academic report, thesis, or dissertation; (2) classroom handouts or textbook; or (3) a presentation or article that is solely educational in nature (e.g., technical article published in a magazine).

https://www.microchip.com/about-us/legal-information/copyright-usage-guidelines

SPIS TREŚCI
Podrozdziały

obrazek

Wysoka wydajność i efektywność kodu czyni z mikrokontrolerów AVR idealny wybór dla aplikacji o małym poborze energii. Dodatkowo tryby uśpienia pozwalają aplikacji wyłączyć nieużywane moduły w mikrokontrolerze, co owocuje oszczędnością energii. Architektura AVR udostępnia różne tryby uśpienia pozwalające użytkownikowi dopasować zużycie energii do wymagań aplikacji.

Tryby uśpienia

obrazek

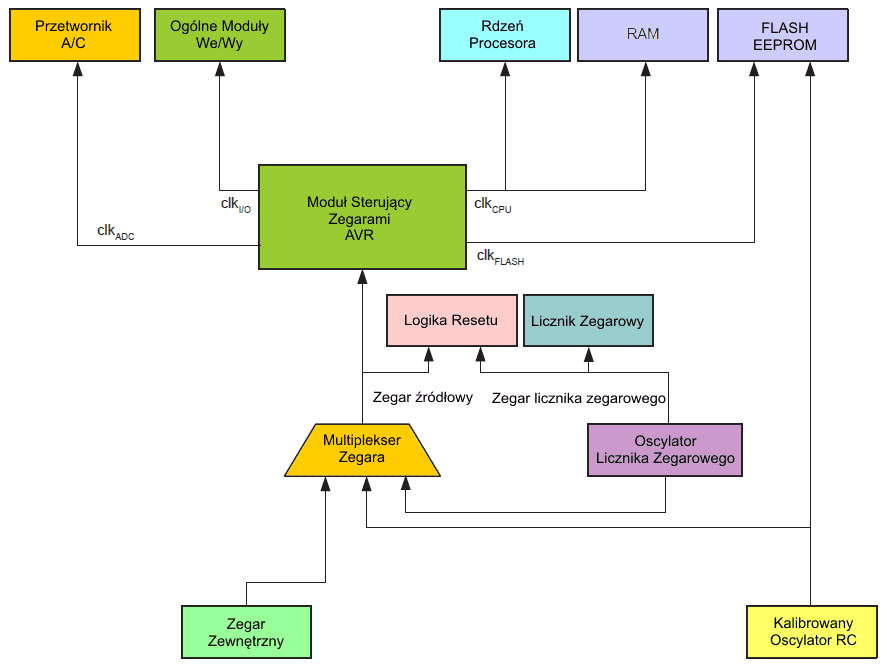

Powyższy rysunek z poprzedniego rozdziału przedstawia różne systemy zegarowe w ATtiny13 oraz ich dystrybucję. Rysunek ten jest pomocny w wyborze odpowiedniego trybu uśpienia. Poniższa tabela pokazuje różne tryby uśpienia oraz ich źródła wybudzeń.

Aktywne źródła zegarowe i źródła wybudzeń w różnych trybach uśpienia

  Aktywne źródła zegarowe Oscylatory Źródła wybudzania
Tryb uśpienia clkCPU clkFLASH clkI/O clkADC Aktywne źródło
zegara głównego
INT0
zmiana na końcówce
Gotowość
SPM/EEPROM
Przetwornik
A/C
Inne
we/wy
Przerwanie
z licznika zegarowego
Bezczynny     X X X X X X X X
Redukcja szumu
dla przetwornika A/C
      X X X(1) X X   X
Wyłączenie zasilania           X(1)       X

Uwaga: 1. Dla INT0 tylko przerwanie od poziomu niskiego

Aby wejść w dowolny z trzech trybów uśpienia, bit SE w rejestrze MCUCR musi być zapisany stanem jeden oraz musi zostać wykonana instrukcja SLEEP. Bity SM1:0 w rejestrze MCUCR wybierają rodzaj trybu uśpienia (bezczynny, redukcji szumów dla przetwornika A/C lub wyłączenia zasilania), który zostanie uaktywniony przez instrukcję SLEEP.

Gdy uaktywnione przerwanie wystąpi podczas uśpienia mikrokontrolera, zostanie on wybudzony. Następnie mikrokontroler jest wstrzymywany przez cztery cykle oprócz czasu uruchamiania, po czym wykonuje on procedurę obsługi przerwania i wznawia wykonywanie programu od następnej instrukcji za SLEEP. Zawartość zestawu rejestrów i pamięci SRAM jest niezmieniona, gdy mikrokontroler wybudza się z uśpienia. Jeśli podczas uśpienia wystąpi reset, to mikrokontroler wybudza się i wykonuje program od wektora Resetu.

Zwróć uwagę, że jeśli stosowane jest przerwanie wyzwalane poziomem do wybudzenia z trybu wyłączenia zasilania, to zmieniony poziom musi utrzymywać się przez pewien czas, aby wybudzić mikrokontroler. Szczegóły znajdziesz w podrozdziale "Przerwania zewnętrzne".

Tryb bezczynności (ang. Idle Mode)

Gdy bity SM1:0 zostaną ustawione w stan 00, to instrukcja SLEEP wprowadza mikrokontroler w tryb bezczynności, zatrzymując mikroprocesor lecz pozwalając dalej pracować komparatorowi analogowemu, przetwornikowi A/C, timerowi/licznikowi, licznikowi zegarowemu oraz systemowi przerwań. Ten tryb uśpienia głównie zatrzymuje zegary clkCPU i clkFLASH, natomiast pozwala pracować pozostałym zegarom.

Tryb bezczynności pozwala mikrokontrolerowi wybudzić się przy przerwaniach wyzwalanych zarówno zewnętrznie jak i wewnętrznie, jak nadmiar licznika. Jeśli wybudzenie z przerwania komparatora analogowego nie jest wymagane, komparator może zostać wyłączony przez ustawienie bitu ACD (ang. Analog Comparator Down) w rejestrze ACSR (ang. Analog Comparator Control and Status Register – Rejestr Stanu i Sterowania Komparatorem Analogowym). Zmniejszy to pobór energii w trybie bezczynności. Jeśli przetwornik A/C (ang. Analog to Digital Converter, ADC) jest uaktywniony, to konwersja rozpoczyna się natychmiast, gdy mikrokontroler wejdzie w ten tryb uśpienia.

Tryb redukcji zakłóceń dla przetwornika A/C (ang. ADC Noise Reduction Mode)

Gdy w bitach SM1:0 zostanie umieszczona wartość dwójkowa 01, to instrukcja SLEEP wprowadzi mikrokontroler w tryb redukcji zakłóceń dla przetwornika A/C, zatrzymując mikroprocesor, lecz zezwalając na pracę przetwornika A/C, zewnętrznym przerwaniom oraz licznikowi zegarowemu (jeśli jest uaktywniony). Ten tryb uśpienia zatrzymuje zegary clkI/O, clkCPU i clkFLASH, natomiast pozostałe zegary pracują normalnie.

Obniża to poziom zakłóceń od sieci logicznej, co poprawia precyzję przetwarzania w przetworniku A/C, umożliwiając bardziej dokładne pomiary. Jeśli przetwornik A/C jest uaktywniony, to konwersja rozpocznie się automatycznie przy wejściu w ten tryb uśpienia. Oprócz przerwania przy zakończeniu przetwarzania w przetworniku A/C mikrokontroler może być wybudzony z trybu redukcji zakłóceń tylko przez zewnętrzny reset, reset od licznika zegarowego, reset przy spadku napięcia zasilania, przerwanie od gotowości SPM/EEPROM, przerwanie od poziomu na wejściu INT0 lub przerwanie od zmiany stanu końcówki.

Tryb wyłączenia zasilania (ang. Power-down Mode)

Gdy w bitach SM1:0 umieści się wartość dwójkową 10, to instrukcja SLEEP wprowadzi mikrokontroler w tryb wyłączenia zasilania. W tym trybie zatrzymywany jest oscylator, podczas gdy działają (jeśli są uaktywnione) przerwania zewnętrzne oraz licznik zegarowy. Mikrokontroler może zostać wybudzony jedynie przez reset z licznika zegarowego, przerwanie zewnętrzne na końcówce INT0 od poziomu niskiego lub przerwanie od zmiany stanu końcówki. Ten tryb uśpienia zatrzymuje wszystkie generowane zegary, zezwalając na pracę tylko modułom asynchronicznym.

Na początek:  podrozdziału   strony

Minimalizowanie poboru energii

Istnieje kilka zagadnień do rozważenia przy próbach minimalizowania poboru prądu w systemie zarządzanym przez mikrokontroler AVR. Ogólnie należy stosować tryby uśpienia tak często, jak jest to możliwe, co powoduje wyłączanie niepotrzebnych modułów we/wy. Wszystkie zbędne funkcje powinny być wyłączane. W szczególności dotyczy to poniższych modułów:

Przetwornik analogowo/cyfrowy

Jeśli jest uaktywniony, przetwornik A/C będzie pracował w trybach uśpienia. Aby zaoszczędzić energię, należy go wyłączyć przed wejściem w dowolny tryb uśpienia. Gdy przetwornik A/C został wyłączony i włączony ponownie, to następna konwersja będzie konwersją rozszerzoną. Działanie przetwornika jest opisane w rozdziale "Przetwornik Analogowo/Cyfrowy".

Komparator analogowy

Przy wejściu w tryb bezczynności (ang. Idle mode), komparator analogowy powinien zostać wyłączony, jeśli się z niego nie korzysta. Przy wejściu w tryb redukcji zakłóceń dla przetwornika A/C (ang. ADC Noise Reduction mode), komparator powinien zawsze być wyłączany. W pozostałych trybach uśpienia komparator analogowy jest wyłączany automatycznie. Jednakże, jeśli komparator analogowy został ustawiony na wykorzystywanie jako wejścia wewnętrznego napięcia odniesienia, to należy go wyłączać we wszystkich trybach uśpienia. W przeciwnym razie układ wewnętrznego napięcia odniesienia będzie uaktywniony bez względu na tryb uśpienia. Opis ustawień znajdziesz w rozdziale "Komparator analogowy".

Detektor spadku napięcia zasilania

Jeśli w aplikacji nie jest potrzebny moduł wykrywania spadku napięcia zasilającego (ang. Brown-out Detector), to można go wyłączyć. Jeśli moduł BOD jest uaktywniony przez bity bezpiecznikowe BODLEVEL, to będzie on aktywny we wszystkich trybach uśpienia, a stąd zawsze będzie pobierał prąd. W głębszych trybach uśpienia będzie się to znacząco przyczyniać do całkowitego poboru energii przez mikrokontroler.

Wewnętrzne napięcie odniesienia

Moduł wewnętrznego napięcia odniesienia zostanie uaktywniony w razie wykorzystywania przez detektor spadku napięcia zasilającego, komparator analogowy lub przetwornik A/C. Jeśli moduły te zostały wyłączone, jak opisano powyżej, to układ wewnętrznego napięcia odniesienia będzie wyłączony i nie będzie zużywał energii. Gdy zostanie ponownie włączony, program użytkownika musi odczekać pewien czas, zanim będzie mógł z niego skorzystać. Jeśli układ ten pracuje w trybie uśpienia, to z jego wyjścia można skorzystać natychmiast po wybudzeniu. Czasy uruchamiania są opisane w rozdziale "Wewnętrzne napięcie odniesienia".

Licznik zegarowy

Jeśli timer licznika zegarowego (ang. Watchdog Timer) nie jest potrzebny w aplikacji, to moduł ten powinien zostać wyłączony. Jeśli licznik zegarowy jest włączony, to będzie pracował we wszystkich trybach uśpienia i zawsze będzie zużywał energię.  W głębszych trybach uśpienia będzie się to znacząco przyczyniać do całkowitego poboru energii przez mikrokontroler. Szczegóły konfiguracji licznika zegarowego znajdziesz w rozdziale "Przerwania".

Końcówki portu

Przy wejściu w tryb uśpienia wszystkie końcówki portu powinny być tak skonfigurowane, aby zużywać minimalną energię. Najważniejszą rzeczą będzie zapewnienie, iż żadna z końcówek nie zasila obciążenia oporowego. W trybach uśpienia z wyłączonymi oboma zegarami we/wy (clkI/O) oraz przetwornika A/C (clkADC) bufory wejściowe mikrokontrolera są wyłączone. Zapewnia to, iż nie jest zużywana energia przez układy logiczne wejść, gdy nie są one potrzebne. W niektórych przypadkach układy te są potrzebne do wykrywania warunków wybudzenia, a wtedy będą włączone. Jeśli bufor wejścia jest włączony, a sygnał wejściowy zmienia się lub sygnał analogowy posiada poziom bliski Vcc/2, to bufor wejścia będzie zużywał nadmierną energię. Przy końcówkach analogowych cyfrowe bufory wejścia powinny zawsze być wyłączane przez wpis do rejestru wyłączania wejść cyfrowych (ang. Digital Input Disable Register, DIDR0).

Na początek:  podrozdziału   strony

Opis rejestrów

MCUCR – MCU Control Register – Rejestr sterowania mikrokontrolerem

Rejestr ten zawiera bity sterujące zarządzaniem poborem energii.

Bit 7 6 5 4 3 2 1 0
0x35 - PUD SE SM1 SM0 - ISC01 ISC00 MCUCR
Zapis/Odczyt O Z/O Z/O Z/O Z/O O Z/O Z/O
Wartość początkowa 0 0 0 0 0 0 0 0

Bit 5 – SE: Sleep Enable – Uaktywnienie uśpienia

Bit SE musi być ustawiony na 1, aby mikrokontroler wszedł w tryb uśpienia po wykonaniu instrukcji SLEEP. Aby zapobiec niezamierzonemu wejściu mikrokontrolera w tryb uśpienia, zaleca się ustawianie bitu SE tuż przed wykonaniem instrukcji SLEEP i zerowanie go tuż po wybudzeniu.

Bity 4:3 – SM[1:0]: Sleep Mode Select Bits 1:0 –  Bity wyboru trybu uśpienia

Bity te wybierają jeden z trzech dostępnych trybów uśpienia, jak pokazano w poniższej tabeli:

SM1 SM0 Tryb uśpienia
0 0 Bezczynny (ang. Idle)
0 1 Redukcja zakłóceń dla przetwornika A/C (ang. ADC Noise Reduction)
1 0 Wyłączenie zasilania (ang. Power-down)
1 1 Zarezerwowane

Bit 2 – Zarezerwowane

Ten bit jest zarezerwowany w ATtiny13 i zawsze daje odczyt 0.
