Elementy

Przyciski

SPIS TREŚCI KONSERWACJA
Podrozdziały

Jak działa przycisk

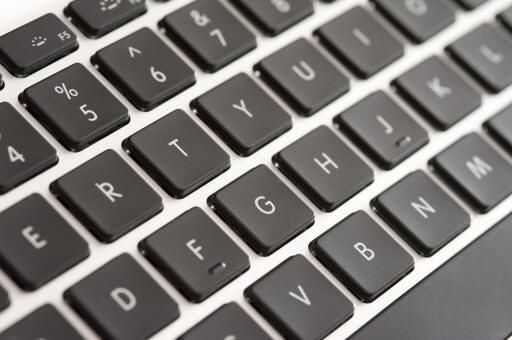

Przycisk (ang. push button) jest urządzeniem mechaniczno-elektrycznym i służy do sterowania. Przyciski spotykasz w różnych urządzeniach, np. w klawiaturze twojego komputera:

obrazek

Zasada działania przycisku jest prosta: nacisk powoduje zwarcie/rozwarcie styków wewnątrz obudowy przycisku. W ten sposób przycisk może coś włączać/wyłaczać.

obrazek

Na schematach elektrycznych stosuje się różne symbole dla przycisków w zależności od ich własności i pełnionej w obwodzie funkcji. My najczęściej będziemy stosować taki symbol:

obrazek

W Eagle symbole przycisków mogą wyglądać inaczej:

obrazek obrazek obrazek obrazek

Przyciski znajdziesz w bibliotekach switch*.lbr.

Oto prosty schemat obwodu, w którym naciśnięcie przycisku zaświeca diodę LED, a zwolnienie gasi ją:

obrazek


do podrozdziału  do strony

Rodzaje przycisków

W praktyce elektronika spotkasz się z dwoma podstawowymi rodzajami przycisków:

Przyciski sieciowe umożliwiają sterowanie urządzeń pracujących pod napięciem 240V. Stosowane są np. w zasilaczach sieciowych.

obrazek obrazek obrazek

Przyciski niskonapięciowe są stosowane w układach elektronicznych pracujących pod niskim napięciem. Zwykle mogą być lutowane do płytek drukowanych (wersje przewlekane i SMD).

obrazek obrazek obrazek obrazek obrazek

Przycisk działa tak długo, jak użytkownik go naciska. Po zwolnieniu powraca do położenia podstawowego.

obrazek obrazek

Przełącznik pod wpływem nacisku trwale przełącza swoje styki (zmienia konfigurację połączenia). Po zwolnieniu nacisku styki pozostają w ustawionym położeniu. Ponowne naciśnięcie powoduje powrót styków do stanu podstawowego. Istnieje bardzo wiele rozwiązań przełączników. Na szczęście nie musisz ich wszystkich stosować w swoich urządzeniach. Poniżej przedstawiono typowe przełączniki, u góry w wersji THT, na dole w wersji SMT:

obrazek obrazek obrazek
obrazek obrazek obrazek

W środkowej kolumnie są tzw. przełączniki typu DIP. Stosuje się je głównie do konfiguracji urządzenia cyfrowego. Przesunięcie suwaka w kierunku położenia ON powoduje zwarcie naprzeciwległych wyprowadzeń.

obrazek


do podrozdziału  do strony

Parametry przycisków

Teraz omówimy krótko najczęściej stosowane przyciski i przełączniki.

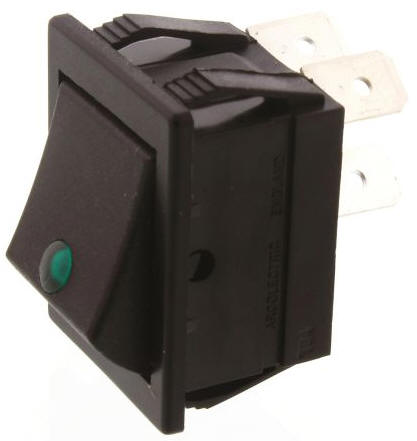

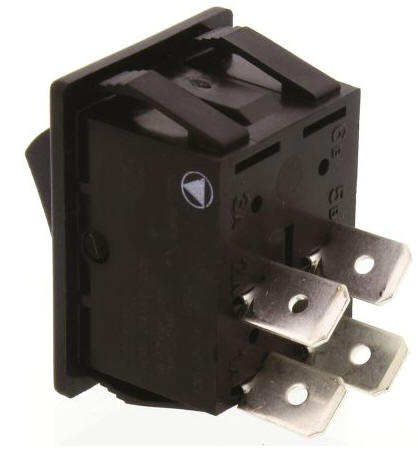

Przełącznik kołyskowy

obrazek obrazek

Stosowany jest głównie przy napięciu 250V/10A do włączania/wyłączania urządzenia. Istnieją również wersje niskonapięciowe na 12V.  Naciśnięcie wystającej części przycisku kołyskowego powoduje przełączenie styków, które zwierają lub rozwierają wyprowadzenia. Często przełączniki te wyposażone są w małą neonówkę, która po włączeniu zapala się i sygnalizuje światłem stan przełącznika.

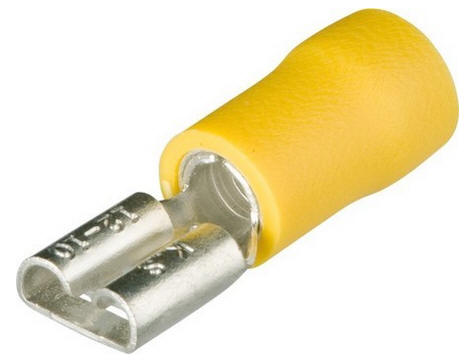

Do przycisku podłącza się przewody za pomocą lutowania lub za pomocą specjalnych końcówek zaciskowych, które ułatwiają szybki montaż/demontaż:

obrazek

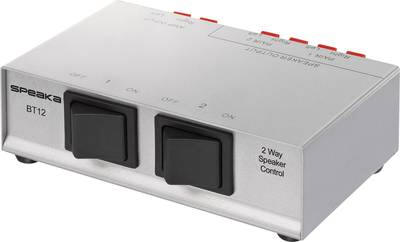

W obudowie urządzenia przełączniki kołyskowe montuje się na wcisk. Posiadają one po bokach małe ząbki, które blokują przełącznik w otworze.

obrazek

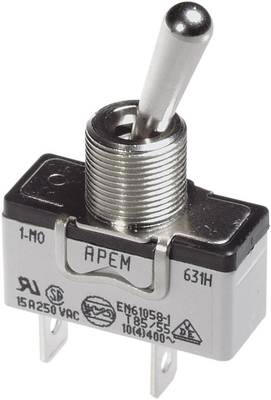

Przełącznik dźwigienkowy

obrazek

Działa podobnie jak przełącznik kołyskowy. Naciśnięcie na dźwigienkę powoduje przełączenie styków. Montaż za pomocą kabli lub lutowania do płytki drukowanej. Konstruowany zwykle na napięcie 250V, lecz spotyka się również przełączniki na napięcie 12V.

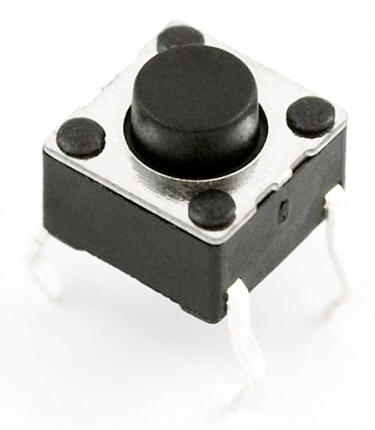

Przycisk tact switch

Jest to bardzo prosty przycisk niskonapięciowy. Naciśnięcie powoduje zwarcie styków, zwolnienie rozwiera styki.

obrazek obrazek
Wersja THT Wersja SMT

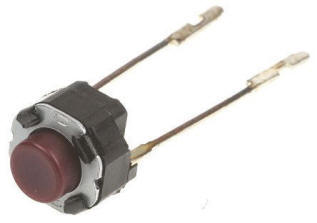

Przyciski te najczęściej posiadają cztery wyprowadzenia, istnieją też wersje z dwoma wyprowadzeniami:

obrazek obrazek
Wersja THT Wersja SMT

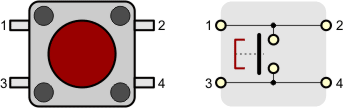

Poniższy rysunek przedstawia numerację końcówek przycisku oraz sposób ich połączeń wewnątrz obudowy:

obrazek

Końcówki naprzeciwległe są ze sobą połączone elektrycznie. Po naciśnięciu przycisku styki zwierają końcówki 1-2 z 3-4.

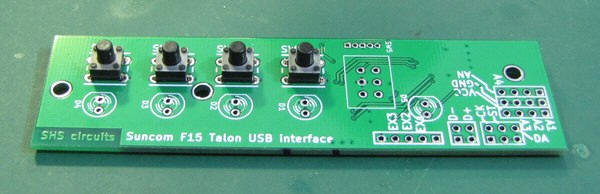

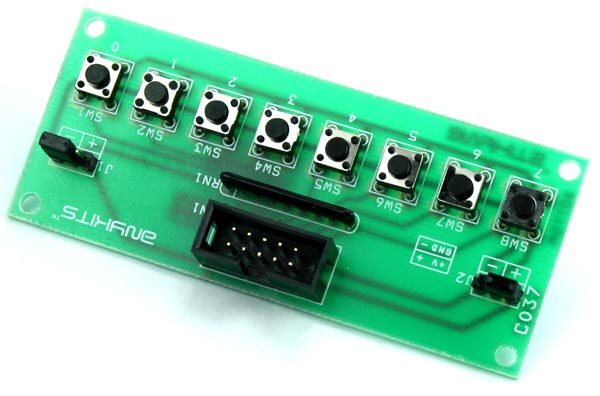

Przyciski tact switch są małe, dlatego chętnie się je stosuje na płytkach drukowanych.

obrazek

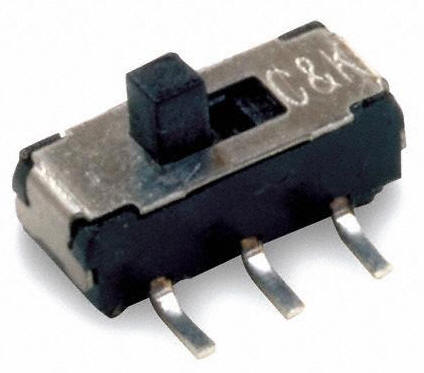

Przełącznik suwakowy

Przełącznik posiada ruchomy suwak, którego przesunięcie zwiera pary styków. Przełączniki suwakowe produkowane są w całej gamie rozmiarów oraz typów. Najczęściej stosuje się je do przełączania obwodów.

obrazek obrazek obrazek

Przełączniki suwakowe mogą być wielopozycyjne. Najczęściej posiadają 3 lub 6 końcówek. Przesunięcie suwaka zwiera skrajne końcówki ze środkowymi.

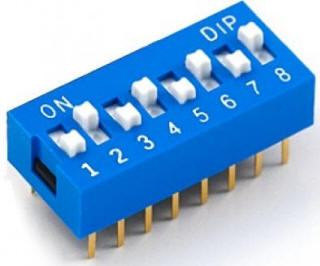

Przełącznik DIP switch

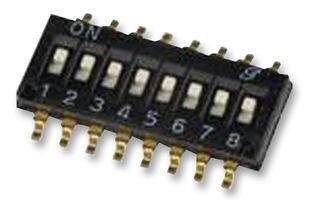

Tego typu przełączniki są w działaniu podobne do suwakowych. Przez przesunięcie suwaka zostają zwarte lub rozwarte styki. Najczęściej przełączniki DIP switch są produkowane w grupach po 2, 4, 6, 8 sztuk w jednej obudowie:

obrazek obrazek obrazek

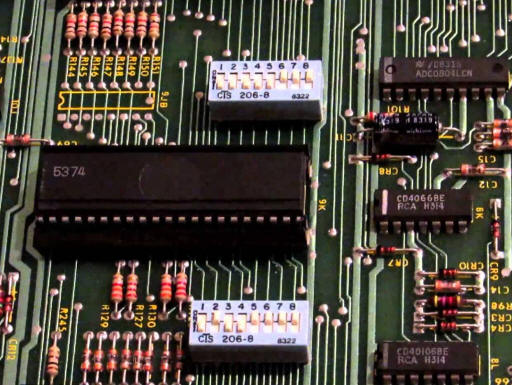

Stosuje się je do konfiguracji urządzeń cyfrowych.

obrazek

Mikroprzełączniki

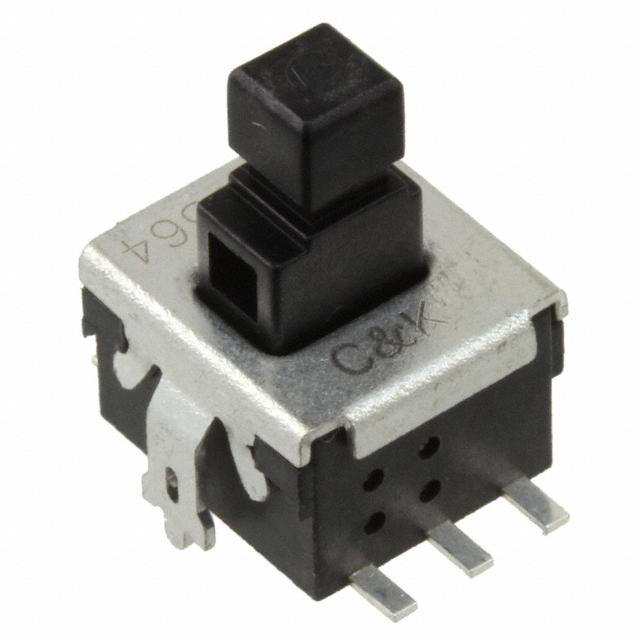

Pod wpływem nacisku powodują zwierają naprzemiennie pary styków. Lutuje się je zwykle na płytkach drukowanych.

obrazek

W oznaczeniach mikroprzełączników możesz spotkać symbole:

SPST (ang. Single Pole Single Throw) jednobiegunowy działający na pojedynczy nacisk
SPDT (ang. Single Pole Double Throw) jednobiegunowy, dwunaciskowy (pierwsze naciśnięcie włącza, drugie wyłącza)
DPDT (ang. Double Pole Double Throw) jednobiegunowy dwunaciskowy

Sposób numeracji i łączenia styków znajdziesz w danych technicznych u producenta. Np. pokazany na zdjęciu powyżej mikroprzełącznik DPDT ma następujące działanie:

obrazek     obrazek

Przy wyciśniętym przycisku zwarte są wyprowadzenia 1-2 i 4-5. Gdy przycisk jest wciśnięty zwarte są wyprowadzenia 1-3 i 4-6.

Na kursie Eagle przedstawiliśmy sposób tworzenia elementu bibliotecznego dla tego przycisku.

obrazek

Impulsatory

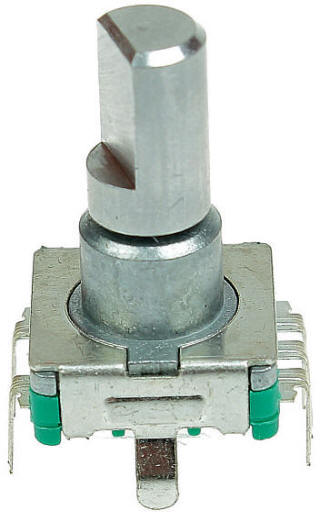

Impulsator jest urządzeniem, które pod wpływem obrotów ośki generuje ciąg impulsów. Inna nazwa to enkoder obrotowy (ang. rotary encoder).

obrazek

Zwykle impulsatory posiadają również przycisk uaktywniany naciśnięciem ośki.

obrazek

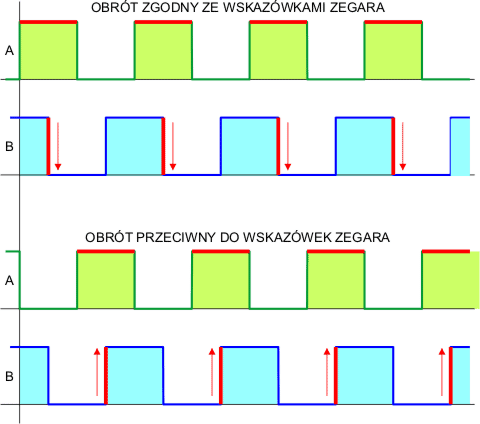

Wewnątrz impulsatora umieszczony jest dysk z polami stykowymi. Pola zewnętrze są połączone z wyjściem A. Pola wewnętrzne są połączone z wyjściem B. Do ośki przymocowany jest styk/zbierak, który się wraz z nią obraca i zwiera się do pól A oraz B. Zatem przy obrotach ośki cyklicznie zwierane są wyjścia A-C i B-C. Ponieważ pola stykowe są przesunięte w fazie, to zwieranie występuje w różnych położeniach kątowych zbieraka. Na tej podstawie można wykryć kierunek obrotu ośki:

obrazek

Podstawą jest poziom A. Jeśli styk A jest rozwarty z C, to badamy krawędź B. Jeśli opada, to ośka obraca się zgodnie z ruchem wskazówek zegara. Jeśli narasta, to ośka obraca się przeciwnie do ruchu wskazówek zegara.

obrazek

Typowy impulsator posiada 5 wyprowadzeń: 2 z jednej strony i 3 z drugiej strony. 2 wyprowadzenia są połączone z wewnętrznym przyciskiem: naciśnięcie ośki powoduje zwarcie tych wyprowadzeń ze sobą. Pozostałe 3 wyprowadzenia, to A, B i C. Kolejność musisz poszukać w danych producenta, ponieważ stosowane są różne rozwiązania. Najczęściej będzie tak (ale to sobie zawsze sprawdź):

obrazek

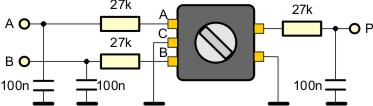

Ponieważ w trakcie pracy impulsatora styki mogą wykonywać drgania przy łączeniu i rozłączaniu, zwykle podłącza się go z wykorzystaniem prostych filtrów RC:

obrazek

Filtry tłumią drgania i minimalizują błędy odczytu. Porty mikrokontrolera powinny być wewnętrznie podpięte do oporników podciągających (ang. pull-up resistors).

Przyciski znajdziesz w wielu bibliotekach Eagle:
