Mikrokontrolery

ATtiny25/45/85

Konfiguracja końcówek

obrazek

Educational and Non-Profit Use of Copyrighted Material:

If you use Microchip copyrighted material solely for educational (non-profit) purposes falling under the “fair use” exception of the U.S. Copyright Act of 1976 then you do not need Microchip’s written permission. For example, Microchip’s permission is not required when using copyrighted material in: (1) an academic report, thesis, or dissertation; (2) classroom handouts or textbook; or (3) a presentation or article that is solely educational in nature (e.g., technical article published in a magazine).

https://www.microchip.com/about-us/legal-information/copyright-usage-guidelines

SPIS TREŚCI
Podrozdziały

obrazek

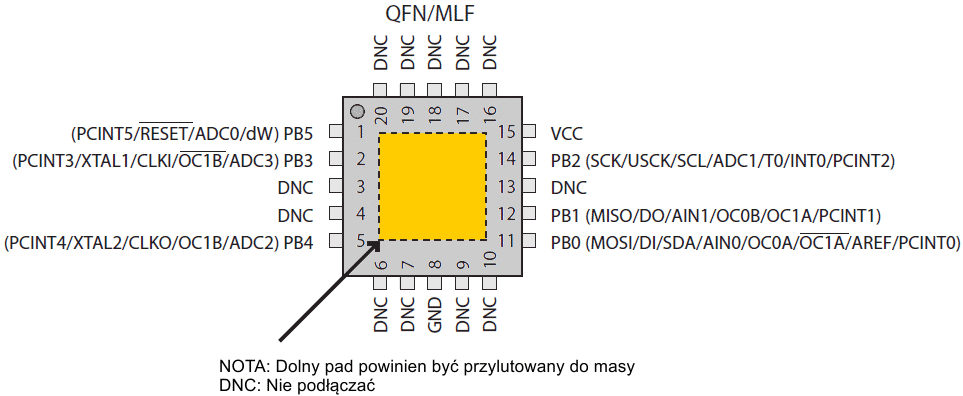

Końcówki


Uwaga: TSSOP tylko dla ATtiny45/V

Na początek:  podrozdziału   strony

Opis końcówek

VCC

Napięcie zasilania.

GND

Masa.

Port B (PB5:PB0)

Port B jest 6-bitowym dwukierunkowym portem we/wy z wewnętrznymi opornikami podciągającymi (wybieranymi osobno dla każdego bitu). Bufory wyjściowe portu B posiadają symetryczne charakterystyki prądowe dla prądów wpływających i wypływających. Jako wejścia końcówki portu B obciążone zewnętrznie opornikami ściągającymi do masy będą źródłem prądu, jeśli zostaną wewnętrznie podłączone do oporników podciągających. Podczas resetu końcówki portu B przechodzą w stan wysokiej impedancji, nawet jeśli zegar nie pracuje. Port B udostępnia również różne dodatkowe funkcje opisane w podrozdziale "Alternatywne funkcje portu B".

W mikrokontrolerze ATtiny25 programowane linie portu we/wy PB3 i PB4 (końcówki 2 i 3) są zamienione miejscami w trybie kompatybilności z ATtiny15 w celu zapewnienia kompatybilności z tym mikrokontrolerem.

RESET

Wejście resetu. Niski poziom na tej końcówce przez czas dłuższy od minimalnego pulsu resetowania wygeneruje reset, nawet jeśli zegar nie pracuje i pod warunkiem, iż końcówka resetu nie została zablokowana. Impuls krótszy od minimalnego nie daje gwarancji wygenerowania resetu. Długość impulsu znajdziesz w parametrach elektrycznych.

Końcówka resetu może również pracować jako (słaba) końcówka we/wy.

Na początek:  podrozdziału   strony

Obudowy

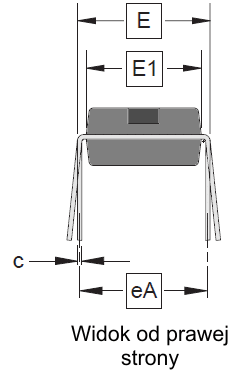

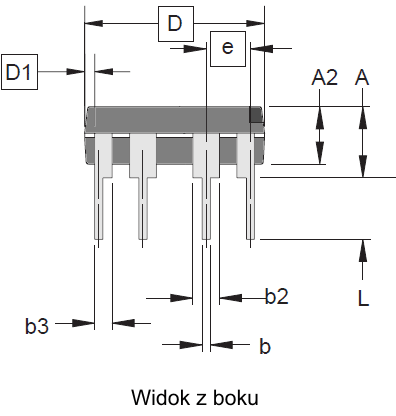

Obudowa 8P3



Wymiary w calach

SYMBOL MIN. TYPOWO MAX.
A     0,210
A2 0,115 0,130 0,195
b 0,014 0,018 0,022
b2 0,045 0,060 0,070
b3 0,030 0,039 0,045
c 0,008 0,010 0,014
D 0,355 0,365 0,400
D1 0,005
E 0,300 0,310 0,325
E1 0,240 0,250 0,280
e 0,100
eA 0,300
L 0,115 0,130 0,150

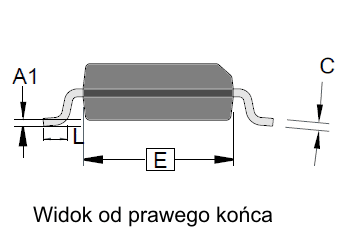

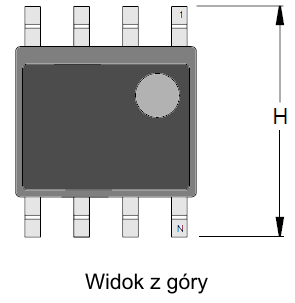

Obudowa 8S2



Wymiary w mm

SYMBOL MIN. TYPOWO MAX.
A 1,78   2,03
A1 0,05   0,33
b 0,35   0,51
C 0,18   0,25
D 5,13   5,38
E 5,13   5,41
H 7,62   8,38
L 0,51   0,89
e 1,27

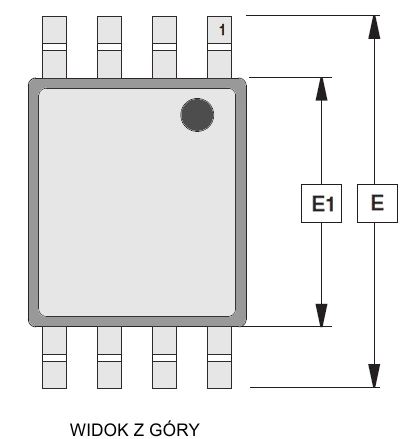

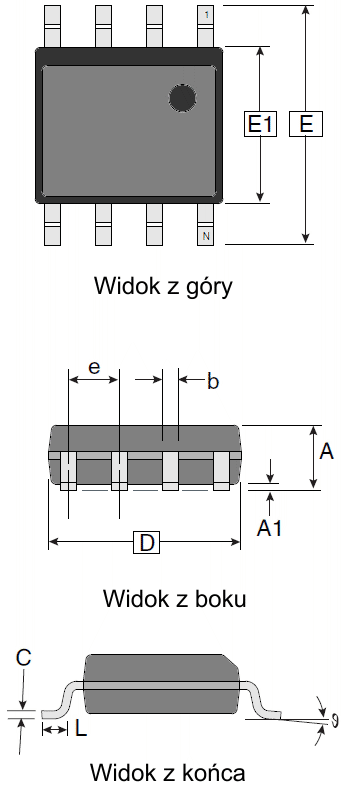

Obudowa S8S1

Wymiary w mm

SYMBOL MIN. TYPOWO MAX.
E 5,79   6,20
E1 3,81   3,99
A 1,35   1,75
A1 0,1   0,25
D 4,80   4,98
C 0,17   0,25
b 0,31   0,51
L 0,4   1,27
e 1,27 BSC
ϑ 0o   8o

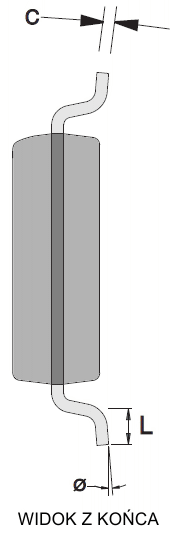

Obudowa 8X

Wymiary w mm

SYMBOL MIN. TYPOWO MAX.
A 1,05 1,10 1,20
A1 0,05 0,10 0,15
b 0,25 0,30
C 0,127
D 2,90 3,05 3,10
E1 4,30 4,40 4,50
E 6,20 6,40 6,60
e 0,65 TYP.
L 0,50 0,60 0,70
Ø 0o 8o

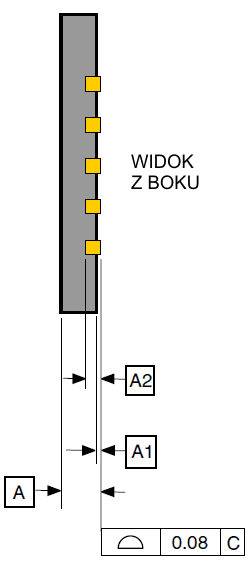

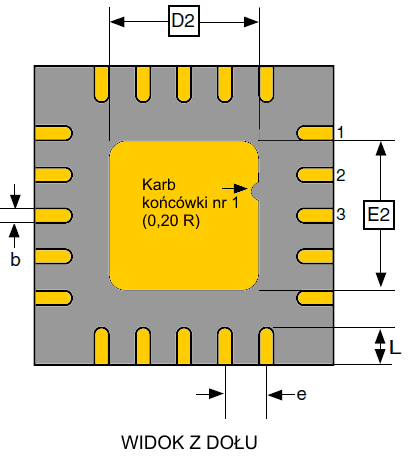

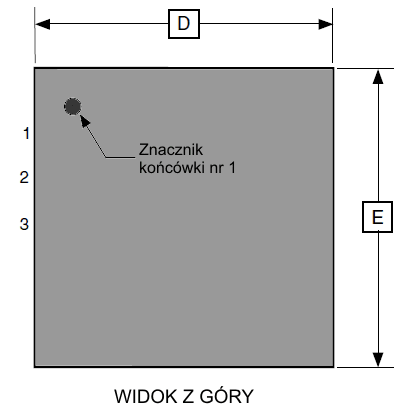

Obudowa 20M1

Wymiary w mm

SYMBOL MIN. TYPOWO MAX.
A 0,70 0,75 0,80
A1 0,01 0,05
A2 0,20
b 0,18 0,23 0,30
D 4,00
D2 2,45 2,60 2,75
E 4,00
E2 2,45 2,60 2,75
e 0,50
L 0,35 0,40 0,55
