Mikrokontrolery

ATtiny11/12

Parametry elektryczne

obrazek

Educational and Non-Profit Use of Copyrighted Material:

If you use Microchip copyrighted material solely for educational (non-profit) purposes falling under the “fair use” exception of the U.S. Copyright Act of 1976 then you do not need Microchip’s written permission. For example, Microchip’s permission is not required when using copyrighted material in: (1) an academic report, thesis, or dissertation; (2) classroom handouts or textbook; or (3) a presentation or article that is solely educational in nature (e.g., technical article published in a magazine).

https://www.microchip.com/about-us/legal-information/copyright-usage-guidelines

SPIS TREŚCI
Podrozdziały

obrazek

Parametry ekstremalne

UWAGA: Przeciążenie układu poza podane tutaj wartości ekstremalne może spowodować jego trwałe uszkodzenie. Również wystawienie układu przez dłuższy czas na podane tutaj warunki ekstremalne może wpłynąć na poprawność działania mikrokontrolera.
Temperatura pracy   -55°C do +125°C
Temperatura przechowywania   -65°C do +150°C
Napięcie względem masy na dowolnej  końcówce z wyjątkiem RESET   -1,0V do VCC+0,5V
Napięcie względem masy na końcówce RESET   -1,0V do +13,0V
Maksymalne napięcie pracy   6,0V
Prąd stały na we/wy końcówki   40,0 mA
Prąd stały na końcówkach VCC i GND   100.0 mA

Na początek:  podrozdziału   strony

Parametry dla prądu stałego

TA = -40°C do 85°C, VCC = 2,7V do 5,5V dla ATtiny11, VCC = 1,8V do 5.5V dla ATtiny12

Symbol Parametr Warunki MIn. Typowo. Max. Jednostka
VIL Napięcie wejściowe poziomu 0 Z wyjątkiem XTAL -0,5   0,3VCC(1) V
VIL1 Napięcie wejściowe poziomu 0 XTAL -0,5   0,1VCC(1) V
VIH Napięcie wejściowe poziomu 1 Z wyjątkiem XTAL, RESET 0,6VCC(2)   VCC + 0,5 V
VIH1 Napięcie wejściowe poziomu 1 XTAL 0,7VCC(2)   VCC + 0,5 V
VIH2 Napięcie wejściowe poziomu 1 RESET 0,85VCC(2)   VCC + 0,5 V
VOL Napięcie wyjściowe o poziomie 0(3) portu B IOL = 20 mA, VCC = 5V
IOL = 10 mA, VCC = 3V		     0,6
0,5		 V
V
VOL Napięcie wyjściowe o poziomie 0 końcówki PB5
(ATtiny12) 		IOL = 12 mA, VCC = 5V
IOL = 6 mA, VCC = 3V		     0,6
0,5		 V
V
VOH Napięcie wyjściowe o poziomie 1(4) portu B IOH = -3 mA, VCC = 5V
IOH = -1.5 mA, VCC = 3V		 4,3
2,3		     V
V
IIL Wejściowy prąd upływu końcówki we/wy VCC = 5.5V, końcówka w stanie 0
(Wartość bezwzględna) 		    8,0 μA
IIH Wejściowy prąd upływu końcówki we/wy VCC = 5.5V, końcówka w stanie 1
(Wartość bezwzględna) 		    8,0 μA
RI/O Opornik podciągający końcówki we/wy   35   122 kΩ
ICC Prąd zasilania Aktywny 1 MHz, VCC = 3V
(ATtiny12V) 		    1,0 mA
Aktywny 2 MHz, VCC = 3V
(ATtiny11L) 		    2,0 mA
Aktywny 4 MHz, VCC = 3V
(ATtiny12L) 		    2,5 mA
Aktywny 6 MHz, VCC = 5V
(ATtiny11) 		    10 mA
Aktywny 8 MHz, VCC = 5V
(ATtiny12) 		    10 mA
Bezczynny 1 MHz, VCC = 3V
(ATtiny12V) 		    0,4 mA
Bezczynny 2 MHz, VCC = 3V
(ATtiny11L) 		    0,5 mA
Bezczynny 4 MHz, VCC = 3V
(ATtiny12L) 		    1,0 mA
Bezczynny 6 MHz, VCC = 5V
(ATtiny11) 		    2,0 mA
Bezczynny 8 MHz, VCC = 5V
(ATtiny12) 		    3,5 mA
Wyłączenie zasilania(5), VCC = 3V
Licznik zegarowy włączony		   9,0 15 μA
Wyłączenie zasilania(5), VCC = 3V
Licznik zegarowy wyłączony (ATtiny12) 		  <1 2 μA
Wyłączenie zasilania(5), VCC = 3V
Licznik zegarowy wyłączony (ATtiny11) 		  <1 5 μA
VACIO Wejściowe napięcie niezrównoważenia
komparatora analogowego		 VCC = 5V
VIN = VCC/2		     40 mV
IACLK Wejściowy prąd upływu
komparatora analogowego		 VCC = 5V
VIN = VCC/2		 -50   50 nA
TACPD Opóźnienie propagacji
komparatora analogowego		 VCC = 2,7V
VCC = 4,0V		   750
500		   ns
Uwagi: 1. "Max." oznacza maksymalną wartość, przy której stan końcówki zostaje poprawnie odczytany jako 0.
  2. "Min." oznacza minimalną wartość, przy której stan końcówki zostaje poprawnie odczytany jako 1.
  3. Chociaż każda końcówka portu może pochłaniać większy prąd niż w warunkach testowych (20 mA przy VCC = 5V, 10 mA przy VCC = 3V) w stanie ustalonym (nie przejściowym), to jednak należy przestrzegać:
Suma wszystkich prądów IOL dla wszystkich portów nie powinna przekraczać 100 mA.
Jeśli prąd IOL wykracza poza warunki testowe, napięcie wyjściowe VOL może przekroczyć podaną specyfikację.
Nie gwarantuje się, iż końcówki będą w stanie pochłaniać prąd większy niż ten w warunkach testowych.
  4. Chociaż każda końcówka portu może być źródłem prądu większego niż w warunkach testowych (3 mA przy VCC = 5V, 1,5 mA przy VCC = 3V) w stanie ustalonym (nie przejściowym), to jednak należy przestrzegać:
Suma wszystkich prądów IOH dla wszystkich portów nie powinna przekraczać 100 mA.
Jeśli prąd IOH wykracza poza warunki testowe, napięcie wyjściowe VOH może przekroczyć podaną specyfikację.
Nie gwarantuje się, iż końcówki będą w stanie dostarczać prąd większy niż ten w warunkach testowych.
  5. Minimalne napięcie VCC dla trybu wyłączenia zasilania wynosi 1,5V. (W ATtiny12: tylko przy wyłączonym wykrywaniu spadków napięcia zasilania).

Na początek:  podrozdziału   strony

Parametry zewnętrznych przebiegów zegarowych

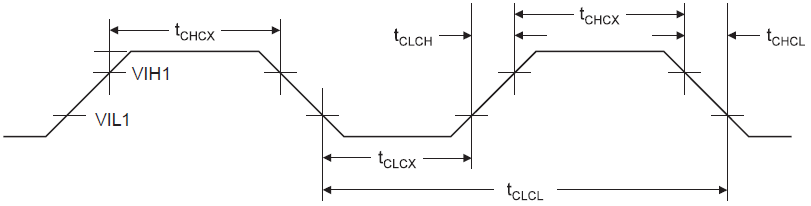

Zegar zewnętrzny
 obrazek

Sterowanie przez zegar zewnętrzny w ATtiny11

Symbol Parametr VCC = 2,7V ... 4,0V VCC = 4,0V ... 5,5V Jednostka
Min. Max. Min. Max.
1/tCLCL Częstotliwość oscylatora 0 2 0 6 MHz
tCLCL Okres zegarowy 500   167   ns
tCHCX Długość stanu wysokiego 200   67   ns
tCLCX Długość stanu niskiego 200   67   ns
tCLCH Czas narastania   1,6   0,5 μs
tCHCL Czas opadania   1,6   0,5 μs

Sterowanie przez zegar zewnętrzny w ATtiny12

Symbol Parametr VCC = 1,8V ... 2,7V VCC = 2,7V ... 4,0V VCC = 4,0V ... 5,5V Jednostka
Min. Max. Min. Max. Min. Max.
1/tCLCL Częstotliwość oscylatora 0 1,2 0 4 0 8 MHz
tCLCL Okres zegarowy 833   250   125   ns
tCHCX Długość stanu wysokiego 333   100   50   ns
tCLCX Długość stanu niskiego 333   100   50   ns
tCLCH Czas narastania   1,6   1,6   0,5 μs
tCHCL Czas opadania   1,6   1,6   0,5 μs

Zewnętrzny oscylator RC, typowe wartości

R [kΩ] C[pF] f
100 70 100 kHz
31,5 20 1,0 MHz
6,5 20 4,0 MHz
Uwaga: Opornik R powinien posiadać oporność w zakresie od 3 do 100 kΩ, a kondensator C powinien posiadać pojemność przynajmniej 20 pF.
Wartości C podane w tabeli zawierają pojemność końcówki, która może się zmieniać wraz z typem obudowy.

Na początek:  podrozdziału   strony

Typowe Parametry ATtiny11

Kolejne wykresy pokazują typowe zachowanie się układu. Parametry te nie są testowane podczas produkcji, gdzie testy wykonywane są z częstotliwościami wykraczającymi poza normalne granice, co nie oznacza, iż w normalnych warunkach pracy mikrokontroler również będzie pracował właściwie przy takich częstotliwościach. Wszystkie pomiary poboru prądu są wykonywane przy konfiguracji wszystkich końcówek do pracy jako wejścia z włączonymi wewnętrznymi opornikami podciągającymi. Pobór prądu jest funkcją kilku czynników takich jak, napięcie pracy, częstotliwość robocza, obciążenie końcówek we/wy, częstotliwość przełączania poziomów logicznych na końcówkach we/wy, wykonywany kod i temperatura otoczenia. Dominującymi czynnikami są napięcie zasilania i częstotliwość pracy. Jako źródło zegarowe używany jest generator sinusoidalny z wyjściem typu rail-to-rail (napięcie wyjściowe oscyluje pomiędzy GND a VCC), lecz bieżący pobór prądu w trybie wyłączenia zasilania (ang. Power-Down mode) jest niezależny od wyboru zegara. Różnica pomiędzy bieżącym poborem prądu w trybie wyłączenia zasilania z uruchomionym licznikiem zegarowym (ang. Watchdog Timer) oraz w tym samym trybie bez uruchomionego licznika zegarowego  reprezentuje prąd różnicowy pobierany przez ten licznik.

Prąd pobierany z końcówek przy obciążeniu pojemnościowym można oszacować (dla jednej końcówki) następująco:

obrazek
gdzie:
VCC = napięcie pracy,
CL = pojemność obciążenia,
fSW = średnia częstotliwość przełączania stanów logicznych na końcówce we/wy.

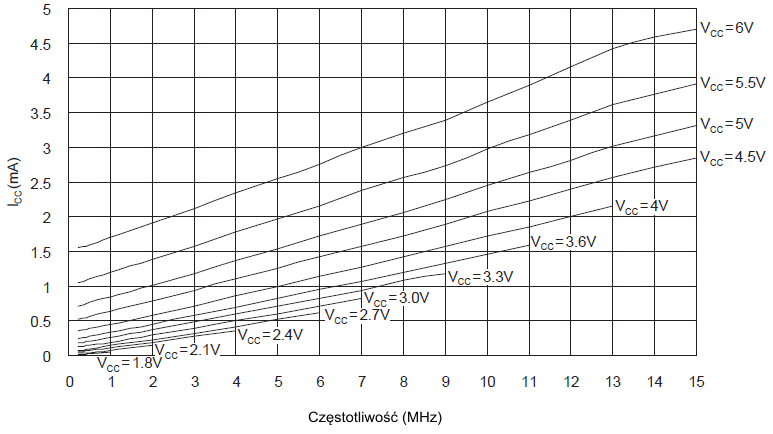

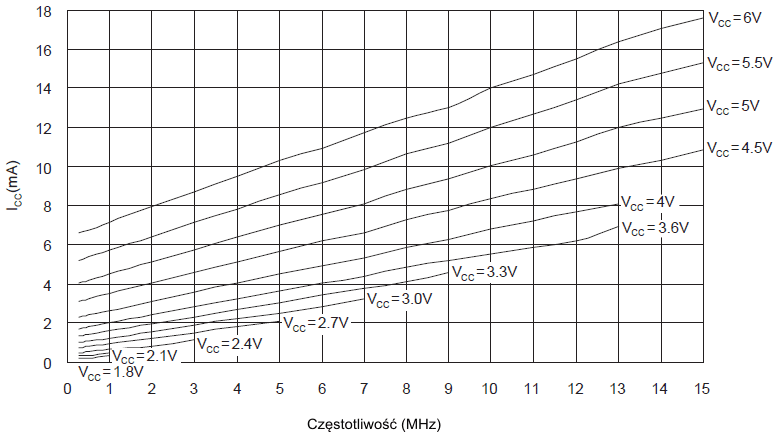

Wykres 1: prąd zasilania ICC w trybie aktywnym w funkcji częstotliwości zegara, TA = 25°C
 obrazek

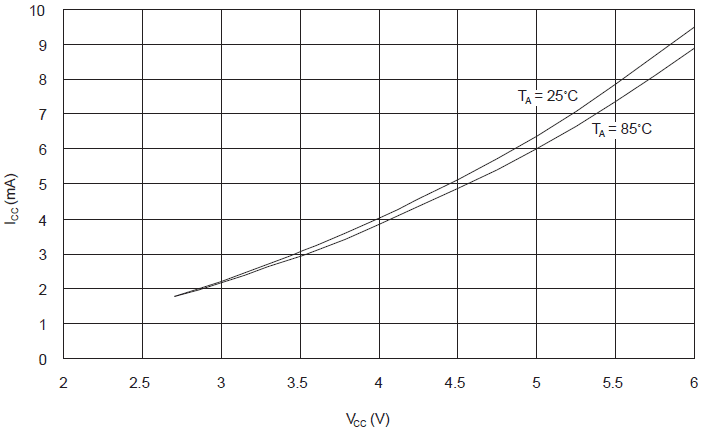

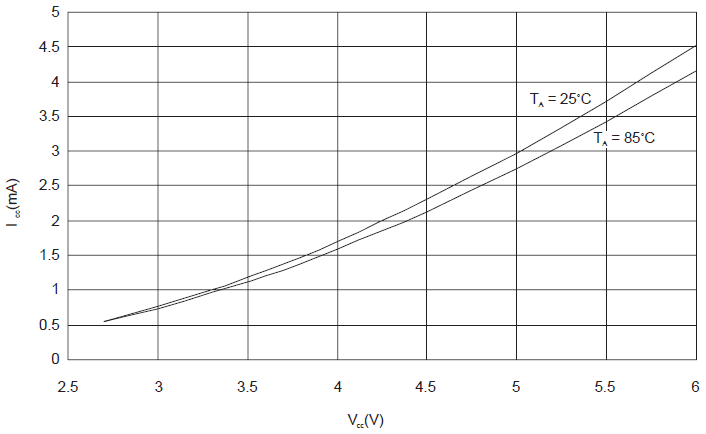

Wykres 2: prąd zasilania ICC w trybie aktywnym w funkcji napięcia zasilającego VCC, częstotliwość pracy 4MHz
 obrazek

Wykres 3: prąd zasilania ICC w trybie aktywnym w funkcji napięcia zasilającego VCC, mikrokontroler taktowany wewnętrznym oscylatorem RC 1MHz
 obrazek

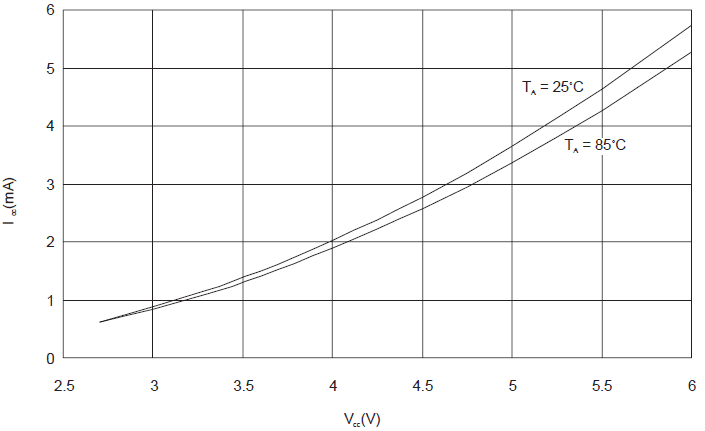

Wykres 4: prąd zasilania ICC w trybie aktywnym w funkcji napięcia zasilającego VCC, mikrokontroler taktowany zewnętrznym kwarcem 32kHz
 obrazek

Wykres 5: prąd zasilania ICC w trybie bezczynnym w funkcji częstotliwości zegara, TA = 25°C
 obrazek

Wykres 6: prąd zasilania ICC w trybie bezczynnym w funkcji napięcia zasilającego VCC, częstotliwość pracy 4MHz
 obrazek

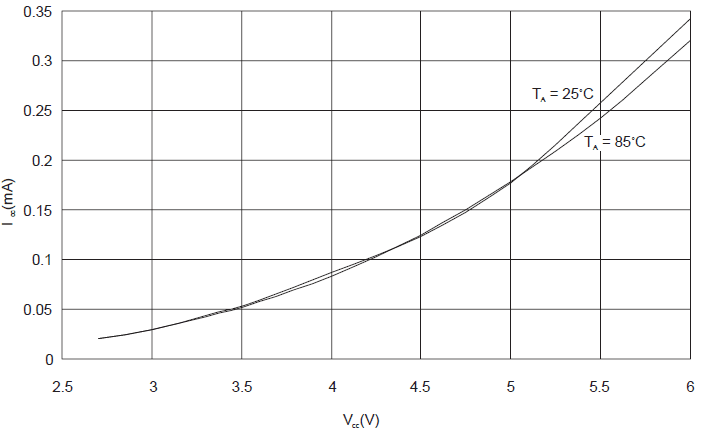

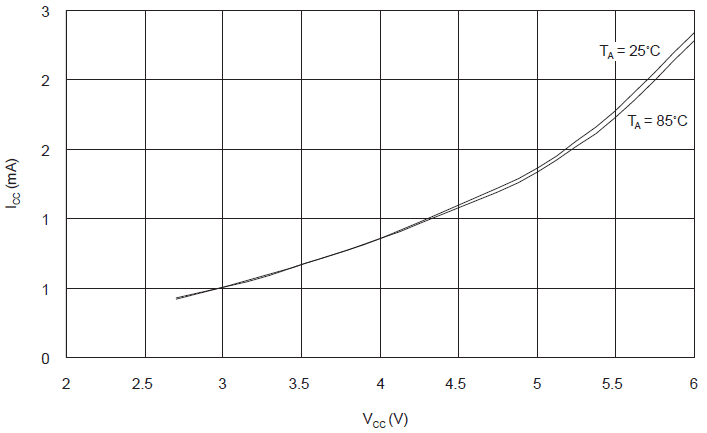

Wykres 7: prąd zasilania ICC w trybie bezczynnym w funkcji napięcia zasilającego VCC, mikrokontroler taktowany wewnętrznym oscylatorem RC 1MHz
 obrazek

Wykres 8: prąd zasilania ICC w trybie bezczynnym w funkcji napięcia zasilającego VCC, mikrokontroler taktowany zewnętrznym kwarcem 32kHz
 obrazek

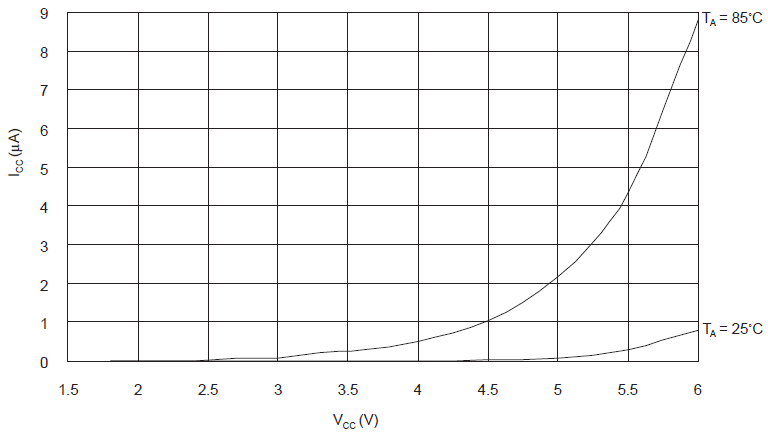

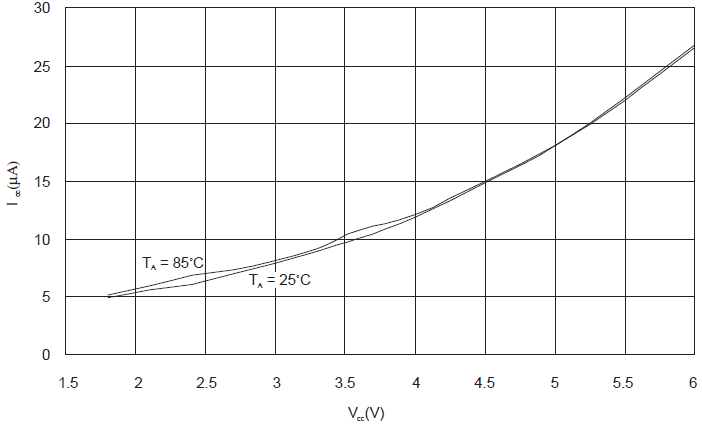

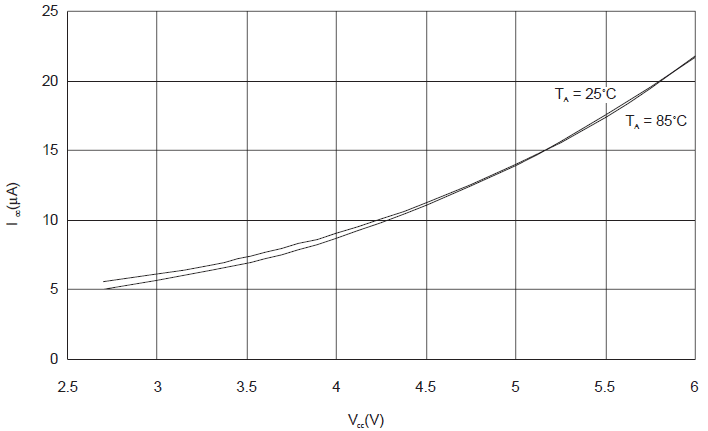

Wykres 9: prąd zasilania ICC w trybie wyłączenia zasilania w funkcji napięcia zasilającego VCC, licznik zegarowy wyłączony
 obrazek

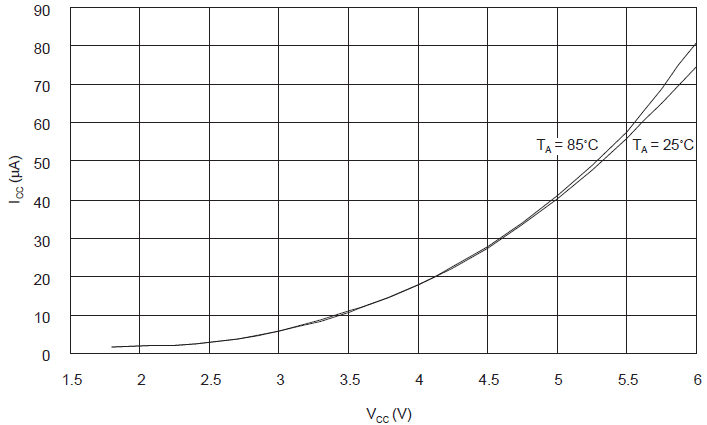

Wykres 10: prąd zasilania ICC w trybie wyłączenia zasilania w funkcji napięcia zasilającego VCC, licznik zegarowy włączony
 obrazek

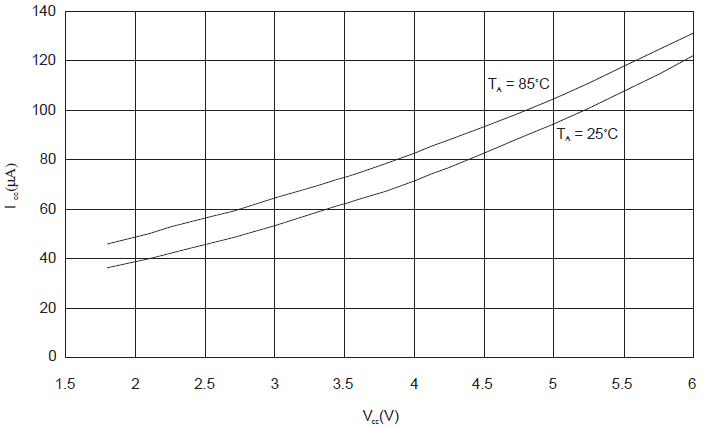

Wykres 11: prąd komparatora analogowego w funkcji napięcia zasilającego VCC
 obrazek

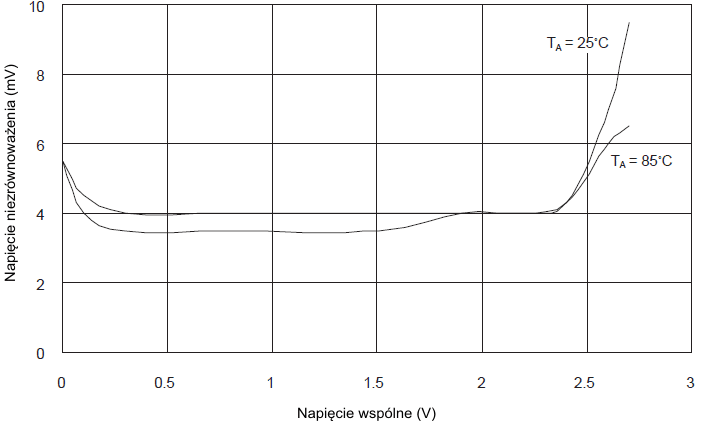

Wykres 12: napięcie niezrównoważenia komparatora analogowego w funkcji napięcia wspólnego, VCC = 5V
 obrazek

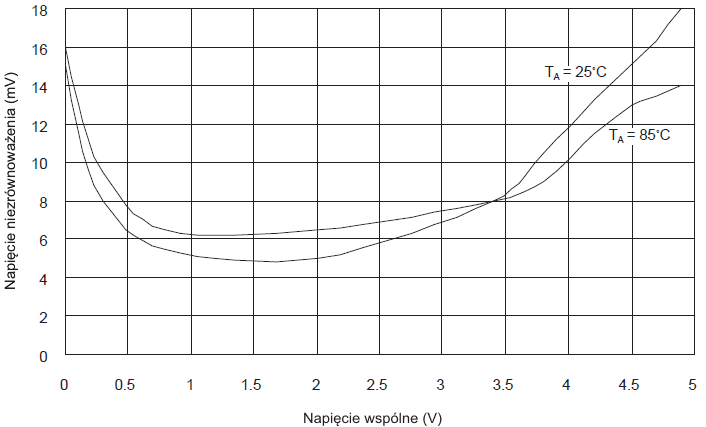

Wykres 13: napięcie niezrównoważenia komparatora analogowego w funkcji napięcia wspólnego, VCC = 2,7V
 obrazek

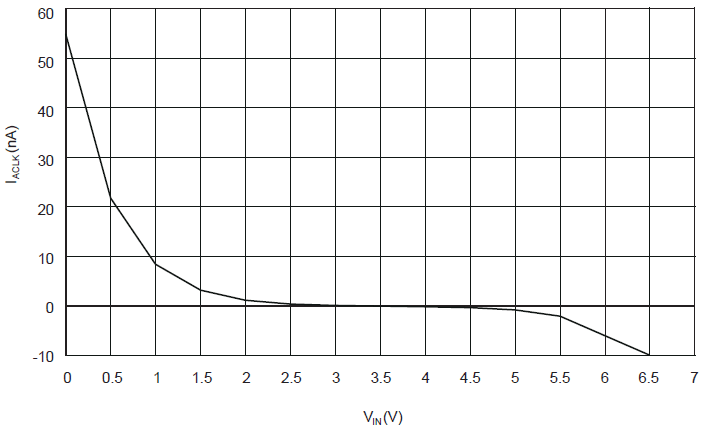

Wykres 14: wejściowy prąd upływu komparatora analogowego w funkcji napięcia wejściowego, VCC = 6V, TA = 25°C
 obrazek

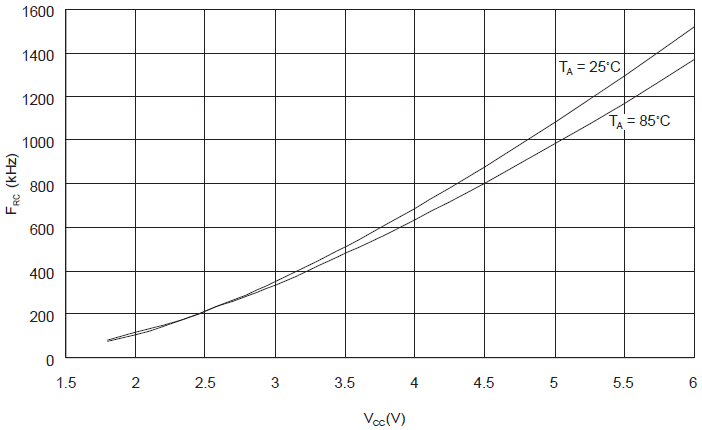

Wykres 15: częstotliwość oscylatora licznika zegarowego w funkcji napięcia zasilającego VCC
 obrazek

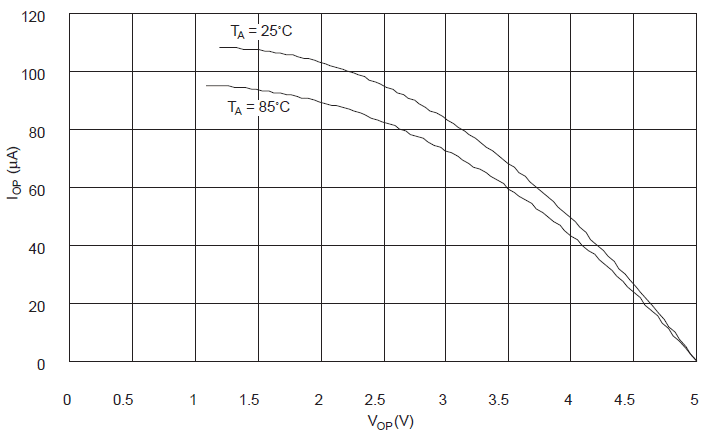

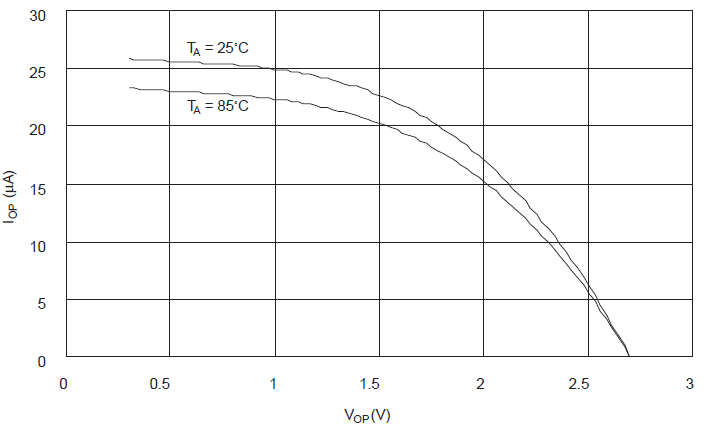

Wykres 16: prąd opornika podciągającego w funkcji napięcia wejściowego, VCC = 5V
 obrazek

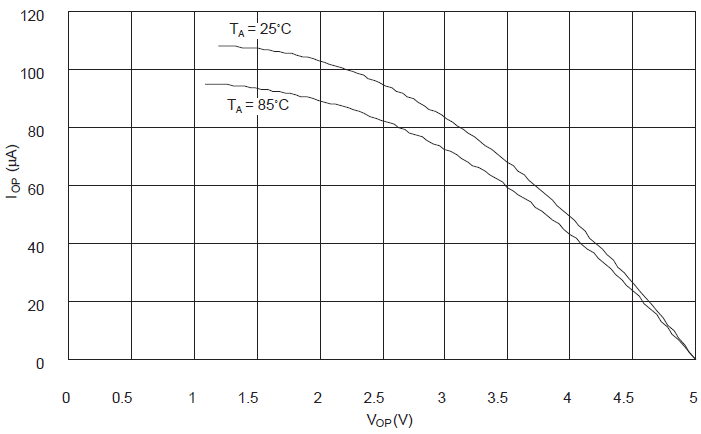

Wykres 17: prąd opornika podciągającego w funkcji napięcia wejściowego, VCC = 2,7V
 obrazek

Wykres 18: prąd pochłaniany przez końcówkę we/wy w funkcji napięcia wyjściowego, VCC = 5V
 obrazek

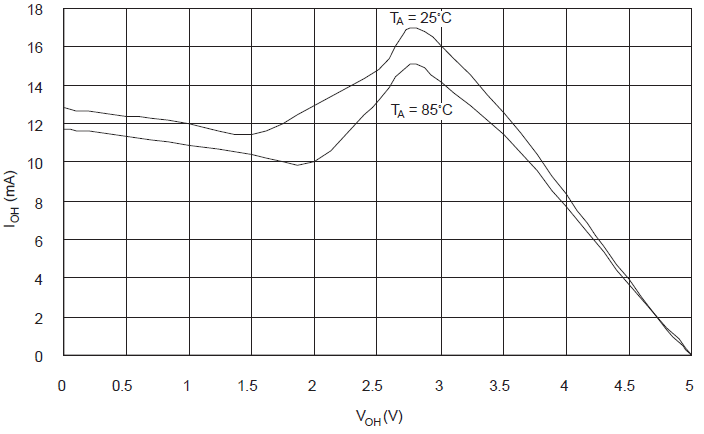

Wykres 19: prąd wydalany przez końcówkę we/wy w funkcji napięcia wyjściowego, VCC = 5V
 obrazek

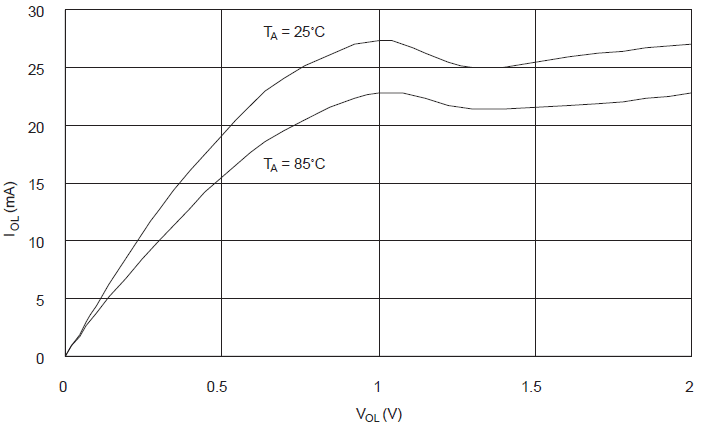

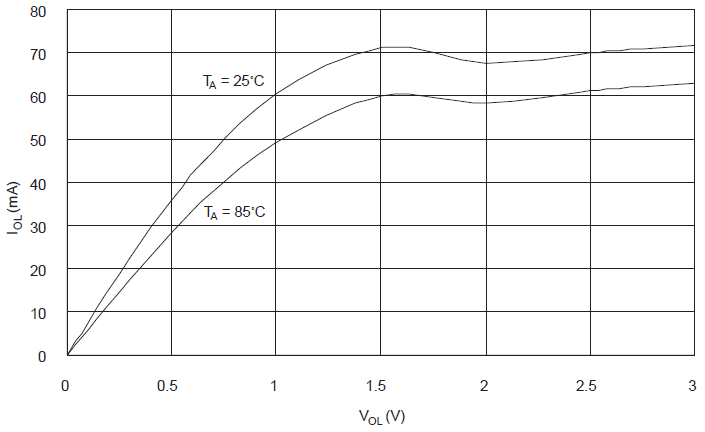

Wykres 20: prąd pochłaniany przez końcówkę we/wy w funkcji napięcia wyjściowego, VCC = 2,7V
 obrazek

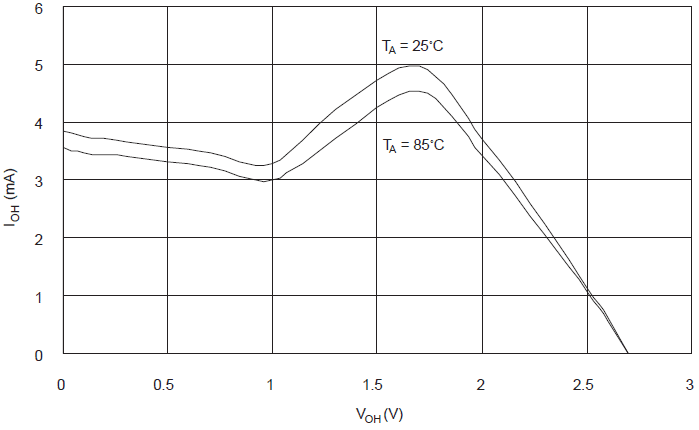

Wykres 21: prąd wydalany przez końcówkę we/wy w funkcji napięcia wyjściowego, VCC = 2,7V
 obrazek

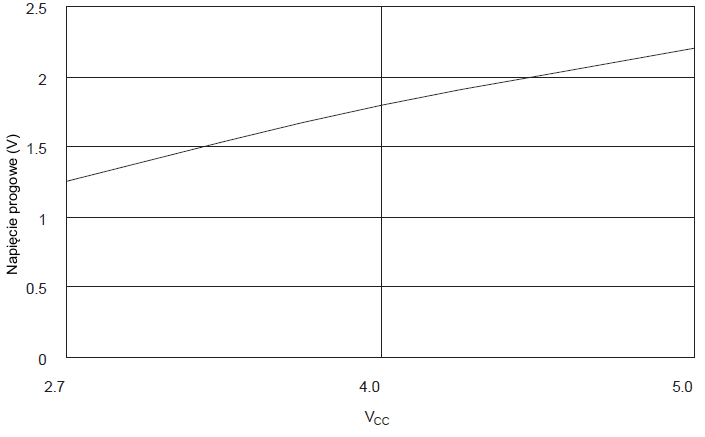

Wykres 22: wejściowe napięcie progowe końcówki we/wy w funkcji napięcia zasilania VCC, TA = 25°C
 obrazek

Wykres 23: wejściowa histereza końcówki we/wy w funkcji napięcia zasilania VCC, TA = 25°C
obrazek


Na początek:  podrozdziału   strony

Typowe Parametry ATtiny12

Kolejne wykresy pokazują typowe zachowanie się układu. Parametry te nie są testowane podczas produkcji, gdzie testy wykonuje się z częstotliwościami wykraczającymi poza normalne granice, co nie oznacza, iż w normalnych warunkach pracy mikrokontroler również będzie pracował właściwie przy takich częstotliwościach. Wszystkie pomiary poboru prądu są wykonywane przy konfiguracji wszystkich końcówek do pracy jako wejścia z włączonymi wewnętrznymi opornikami podciągającymi. Pobór prądu jest funkcją kilku czynników takich jak, napięcie pracy, częstotliwość robocza, obciążenie końcówek we/wy, częstotliwość przełączania poziomów logicznych na końcówkach we/wy, wykonywany kod i temperatura otoczenia. Dominującymi czynnikami są napięcie zasilania i częstotliwość pracy. Jako źródło zegarowe używany jest generator sinusoidalny z wyjściem typu rail-to-rail (napięcie wyjściowe oscyluje pomiędzy GND a VCC), lecz bieżący pobór prądu w trybie wyłączenia zasilania (ang. Power-Down mode) jest niezależny od wyboru zegara. Różnica pomiędzy bieżącym poborem prądu w trybie wyłączenia zasilania z uruchomionym licznikiem zegarowym (ang. Watchdog Timer) oraz w tym samym trybie bez uruchomionego licznika zegarowego  reprezentuje prąd różnicowy pobierany przez ten licznik.

Prąd pobierany z końcówek przy obciążeniu pojemnościowym można oszacować (dla jednej końcówki) następująco:

obrazek
gdzie:
VCC = napięcie pracy,
CL = pojemność obciążenia,
fSW = średnia częstotliwość przełączania stanów logicznych na końcówce we/wy.

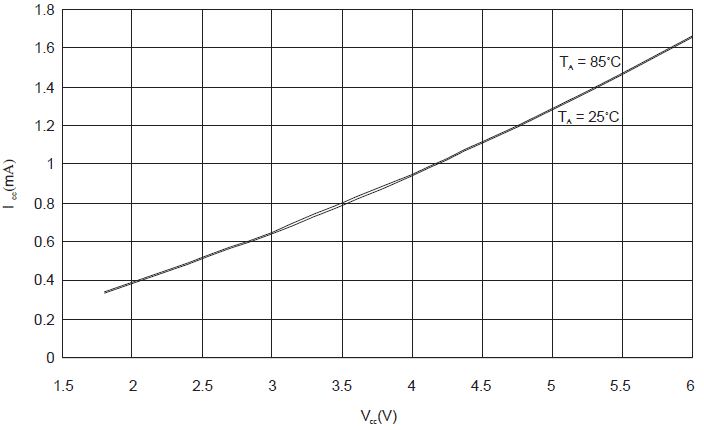

Wykres 24: prąd zasilania ICC w trybie aktywnym w funkcji napięcia zasilającego VCC, mikrokontroler taktowany wewnętrznym oscylatorem RC o częstotliwości 1,2MHz
 obrazek

Wykres 25: prąd zasilania ICC w trybie aktywnym w funkcji napięcia zasilającego VCC, mikrokontroler taktowany kwarcem 32kHz
 obrazek

Wykres 26: prąd zasilania ICC w trybie aktywnym w funkcji napięcia zasilającego VCC, mikrokontroler taktowany wewnętrznym oscylatorem RC 1,2MHz
 obrazek

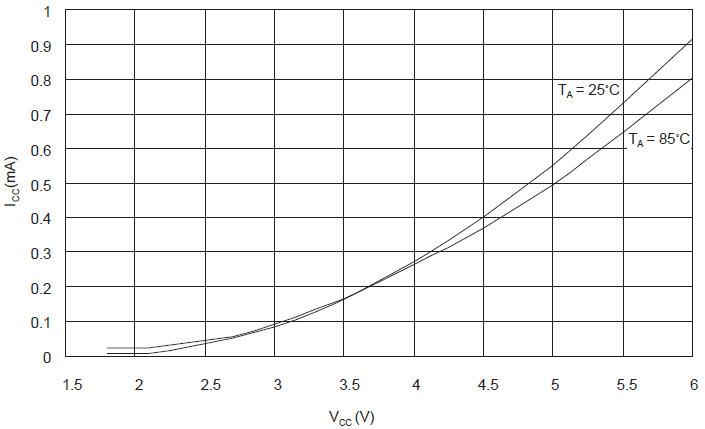

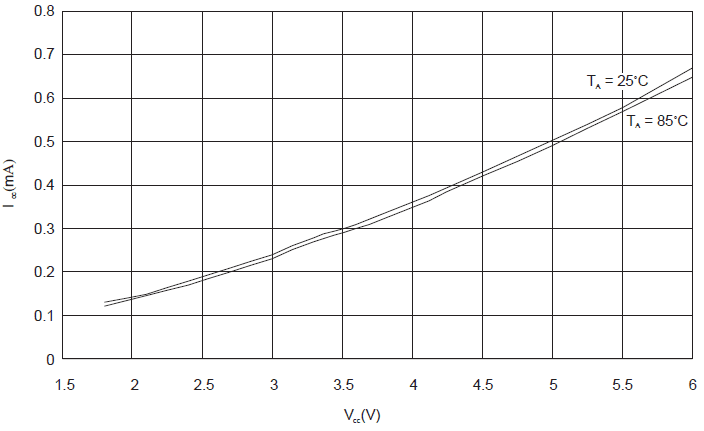

Wykres 27: prąd zasilania ICC w trybie bezczynnym w funkcji napięcia zasilającego VCC, mikrokontroler taktowany zewnętrznym kwarcem 32kHz
 obrazek

Wykres 28: napięcie niezrównoważenia komparatora analogowego w funkcji napięcia wspólnego, VCC = 5V
 obrazek

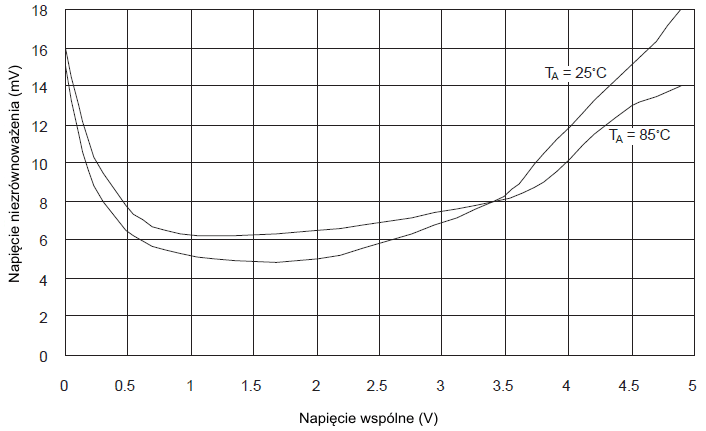

Wykres 29: napięcie niezrównoważenia komparatora analogowego w funkcji napięcia wspólnego, VCC = 2,7V
 obrazek

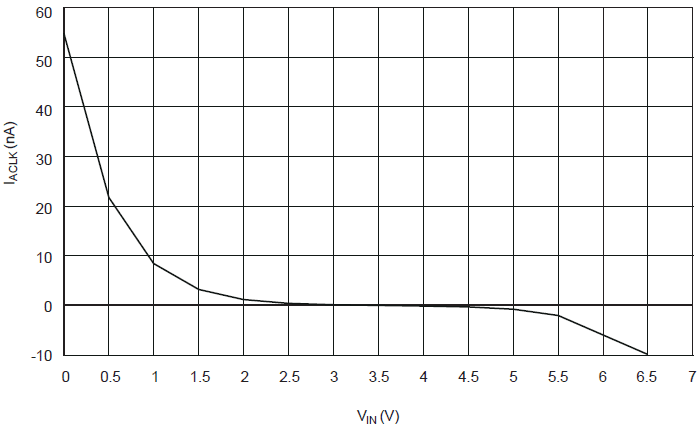

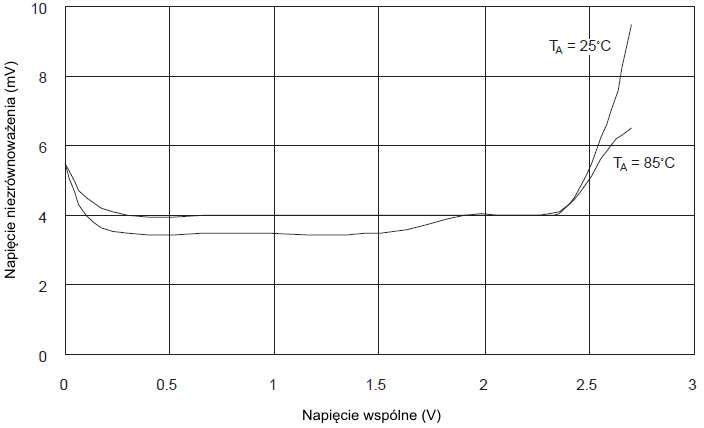

Wykres 30: wejściowy prąd upływu komparatora analogowego w funkcji napięcia wejściowego, VCC = 6V, TA = 25°C
 obrazek

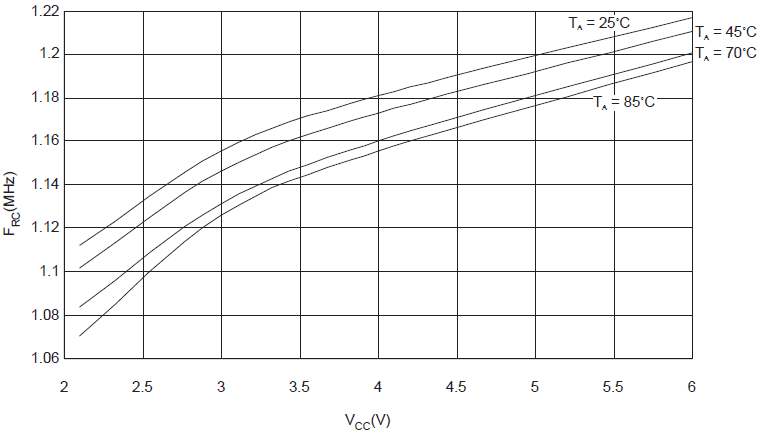

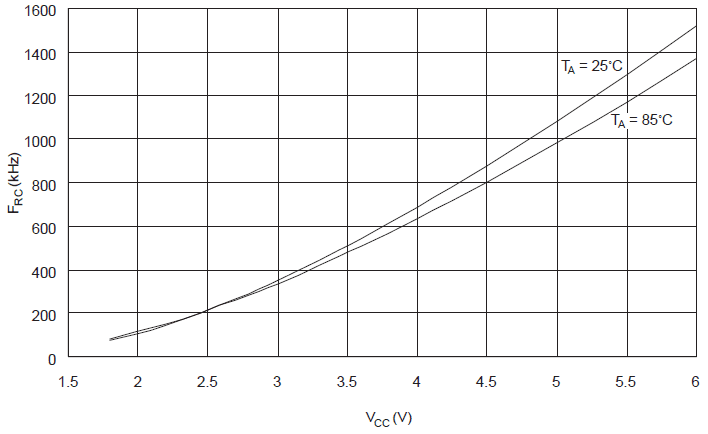

Wykres 31: częstotliwość kalibrowanego oscylatora RC w funkcji napięcia zasilającego VCC
 obrazek

Wykres 32: częstotliwość oscylatora licznika zegarowego w funkcji napięcia zasilającego VCC
 obrazek

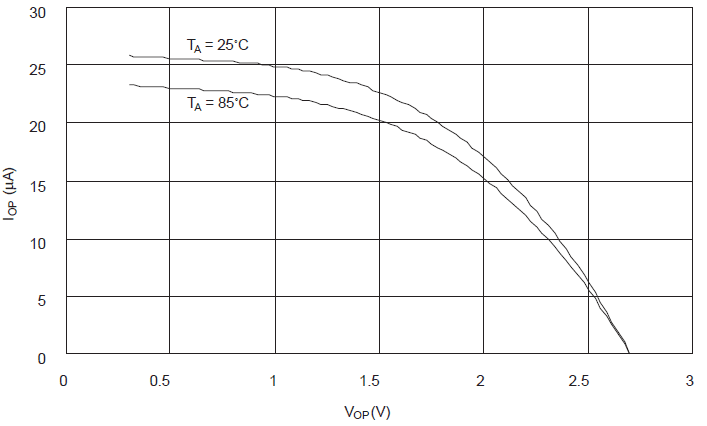

Wykres 33: prąd opornika podciągającego w funkcji napięcia wejściowego, VCC = 5V
obrazek

Wykres 34: prąd opornika podciągającego w funkcji napięcia wejściowego, VCC = 2,7V
 obrazek

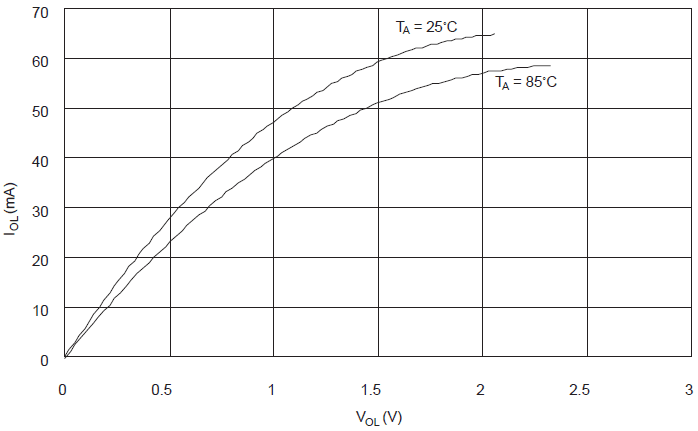

Wykres 35: prąd pochłaniany przez końcówkę we/wy w funkcji napięcia wyjściowego, VCC = 5V
 obrazek

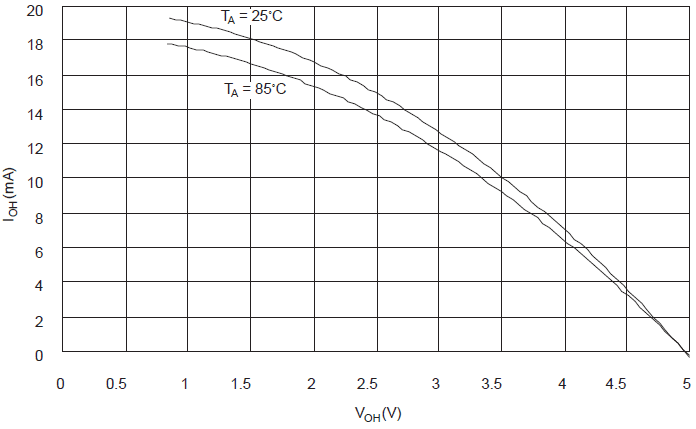

Wykres 36: prąd wydalany przez końcówkę we/wy w funkcji napięcia wyjściowego, VCC = 5V
 obrazek

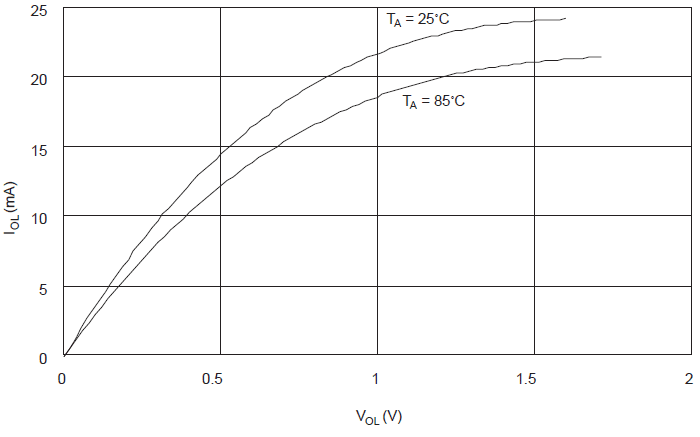

Wykres 37: prąd pochłaniany przez końcówkę we/wy w funkcji napięcia wyjściowego, VCC = 2,7V
 obrazek

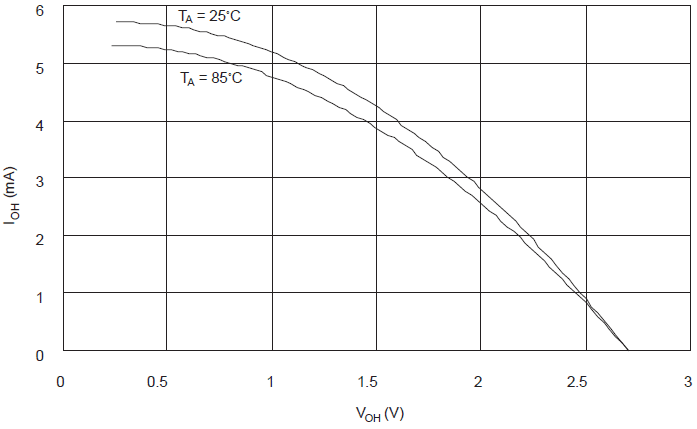

Wykres 38: prąd wydalany przez końcówkę we/wy w funkcji napięcia wyjściowego, VCC = 2,7V
 obrazek

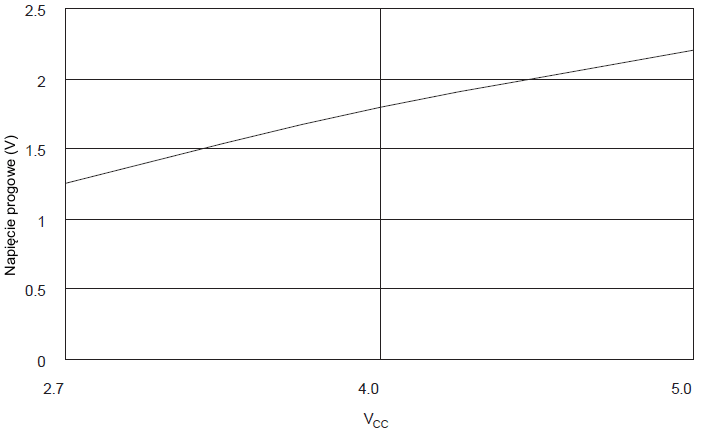

Wykres 39: wejściowe napięcie progowe końcówki we/wy w funkcji napięcia zasilania VCC, TA = 25°C
 obrazek

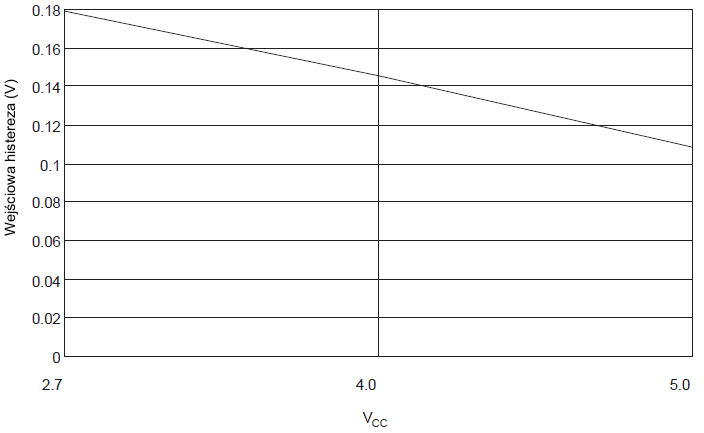

Wykres 40: wejściowa histereza końcówki we/wy w funkcji napięcia zasilania VCC, TA = 25°C
 obrazek
