Dla układów równań zawierających więcej niż dwie niewiadome dochodzenie do rozwiązania opisaną w poprzednim rozdziale drogą jest bardzo pracochłonne. Dlatego matematycy starali się znaleźć jakąś ogólną metodę prowadzącą do znalezienia rozwiązań układu równań. Jedną z tych metod jest metoda Cramera (ang. Cramer's Rule). Zanim ją omówimy, musimy wprowadzić kilka pojęć |
Macierz (ang. matrix) jest złożonym tworem matematycznym, którego dokładna definicja jest dosyć skomplikowana. Na nasze potrzeby wystarczy przyjąć, iż macierz jest tablicą dwuwymiarową przechowującą wiele wartości. Macierz przechowuje dane w wierszach i kolumnach. Ilość wierszy i kolumn macierzy nazywamy jej wymiarami (ang. dimensions).
Przykład:
Poniżej przedstawiamy macierz A o wymiarach 3 x 4 (trzy wiersze po cztery kolumny) wraz z przechowywanymi w tej macierzy liczbami:
1 | 2 | 3 | 4 | ||||
A = | 1 | 5 | 11 | -4 | 3 | ||
2 | 29 | -3 | 12 | 91 | |||
3 | 82 | 0 | 3 | -2 |
Poszczególne elementy macierzy są numerowane wg wierszy i kolumn, w których się znajdują.
Przykład:
W przykładowej macierzy A o wymiarach 3 x 4 zastąpmy liczby wartościami symbolicznymi ai,j. Otrzymamy następujący układ:
1 | 2 | 3 | 4 | ||||
A := (ai,j)3x4 = | 1 | a1,1 | a1,2 | a1,3 | a1,4 | ||
2 | a2,1 | a2,2 | a2,3 | a2,4 | |||
3 | a3,1 | a3,2 | a3,3 | a3,4 |
Dzięki numeracji możemy precyzyjnie określić położenie każdego elementu
macierzy. Np. element a2,3
znajduje się w wierszu 2 i kolumnie 3. Jeśli odniesiemy tą macierz do
macierzy z poprzedniego przykładu, to element
Jeśli ilość wierszy i kolumn w macierzy jest taka sama, to mówimy, iż macierz jest macierzą kwadratową (ang. square matrix). Jeśli jeden z wymiarów macierzy (wiersze lub kolumny) równy jest 1, to macierz nazywamy wektorem odpowiednio wierszowym (ang. row vector) lub kolumnowym (ang. column vector).
Przykład:
Macierz kwadratowa | Wektor wierszowy | Wektor kolumnowy | |||||||||||||||||||||||||||||
|
|
|
Wyznacznik n-tego stopnia (ang. determinant) macierzy kwadratowej A o wymiarach n x n jest liczbą, którą obliczamy rekurencyjnie w sposób następujący:
Jeśli n = 1, to wyznacznik macierzy jest równy wartości elementu tej macierzy, czyli:
Dla n > 1 wybieramy dowolny wiersz lub kolumnę (najlepiej taki, w którym jest najwięcej zer). Następnie każdy wyraz tego wiersza lub kolumny przemnażamy przez wyznacznik macierzy, która powstaje przez usunięcie wiersza i kolumny z mnożonym wyrazem (wyznacznik ten obliczamy rekurencyjnie tą samą metodą). Jeśli suma numeru wiersza i kolumny mnożonego wyrazu jest nieparzysta, to otrzymany iloczyn mnożymy dodatkowo przez -1. Wyliczone iloczyny sumujemy otrzymując wartość wyznacznika. Sposób ten nosi nazwę metody Laplace'a i niestety jest mało efektywny, ale nam zupełnie wystarczy.
Przykład:
Obliczmy wg opisanej powyżej metody wyznacznik 2 stopnia macierzy:
Elementy oznaczyliśmy symbolicznie, aby otrzymać wzór symboliczny na wartość wyznacznika 2 stopnia. Do wyliczeń wybieramy pierwszy wiersz. W wierszu tym znajdują się dwa wyrazy macierzy: a1,1 oraz a1,2.
Wyraz a1,1
mnożymy przez wyznacznik macierzy, która powstaje przez skreślenie
pierwszego wiersza i pierwszej kolumny. Wynikowa macierz zawiera jedynie wyraz
a2,2. Wyznacznik
takiej macierzy jest równy wartości wyrazu
Wyraz a1,2
mnożymy przez wyznacznik macierzy powstałej po skreśleniu pierwszego wiersza
i drugiej kolumny. Macierz wynikowa zawiera tylko element a2,1,
zatem jej wyznacznik jest równy wartości wyrazu a2,1.
Ponieważ suma numeru wiersza i kolumny jest teraz nieparzysta
Otrzymane iloczyny sumujemy otrzymując wzór na wyznacznik 2 stopnia.
Zapamiętaj: Mnemotechnicznie: przekątna z lewa na prawo |
Przykład:
Wykorzystując wzór na wyznacznik 2 stopnia wyprowadzimy wzór na wyznacznik stopnia trzeciego:
Do wyliczenia wyznacznika wybierzemy pierwszy wiersz z wyrazami a1,1, a1,2 oraz a1,3. Każdy z tych wyrazów mnożymy przez wyznacznik podmacierzy powstałej przez usunięcie pierwszego wiersza oraz kolumny danego wyrazu. Iloczyn dodatkowo przemnażamy przez -1 podniesione do potęgi równej sumie numeru kolumny i wiersza wybranego wyrazu.
Sumujemy otrzymane iloczyny częściowe d1, d2 oraz d3 otrzymując wartość wyznacznika:
i ostatecznie po uporządkowaniu wg dodawania i odejmowania:
![]() |
Zapamiętaj: Otrzymany wzór det A
=
a1,1 a2,2
a3,3 +
a1,2 a2,3
a3,1 +
a1,3 a2,1a3,2
- a1,3
a2,2
a3,1
– a1,1
a2,3
a3,2 –
a1,2
a2,1
a3,3 można wyprowadzić z prostej do zapamiętania reguły Sarrusa dla wyznaczników 3 stopnia. W tym celu do wyrazów macierzy dopisujemy z prawej strony dwie pierwsze kolumny:
Trzy przekątne czarne sumujemy ze znakiem
+, a trzy przekątne
czerwone sumujemy ze znakiem
- i otrzymujemy wyprowadzony wcześniej wzór wyznacznika 3
stopnia: det A
=
a1,1
a2,2
a3,3 +
a1,2 a2,3
a3,1 +
a1,3 a2,1a3,2
–
a1,3
a2,2
a3,1
– a1,1
a2,3
a3,2 –
a1,2
a2,1
a3,3 |
Podany tutaj algorytm wyliczania wyznacznika macierzy jest algorytmem
dydaktycznym z uwagi na jego klasę złożoności obliczeniowej równą
Wyznacznik wyliczamy mnożąc kolejne wyrazy wiersza (lub
kolumny) przez wartości wyznaczników niższego poziomu i sumując otrzymane
iloczyny (dochodzi jeszcze ewentualna zmiana znaku).
Zatem dla wyznacznika
ilość mnożeń = n × ilość mnożeń dla
wyznacznika poziomu n-1 ilość dodawań = n × ilość dodawań dla wyznacznika poziomu |
W poniższej tabeli wyliczyliśmy ilości mnożeń i dodawań dla kilku kolejnych
wartości n.
Złożoność obliczeniowa operacji
wyliczania wyznacznika macierzy |
||
---|---|---|
n | Ilość dodawań | ilość mnożeń |
1 | d1 = 0 | m1 = 0 |
2 | d2 = 1 = 2d1 + 1 | m2 = 2 |
3 | d3 = 5 = 3d2 + 2 | m3 = 6 = 3m2 |
4 | d4 = 23 = 4d3 + 3 | m4 = 24 = 4m3 |
5 | d5 = 119 = 5d4 + 4 | m5 = 120 = 5m4 |
Widać wyraźnie, iż od wartości n=2
ilość mnożeń jest równa n!,
a ilość dodawań jest równa
Pozostaje drobna kwestia techniczna. W algorytmie obliczamy wyznaczniki macierzy, które powstają przez usunięcie z macierzy głównej wiersza i kolumny z elementem mnożącym. Aby uniknąć kopiowania elementów, do algorytmu wyliczającego wyznacznik będziemy przekazywali wektor numerów kolumn, w którym umieścimy kolejne numery kolumn zawarte w tej podmacierzy oraz numer pierwszego wiersza. Na przykład w poniższej macierzy chcemy wyliczyć wyznacznik wg elementu a1,3:
1 | 2 | 3 | 4 |
![]() |
podmacierz
|
wektor kolumn
numer wiersza = 2 |
|||||||||||||||||||||||||||||||||
1 | a1,1 | a1,2 | a1,3 | a1,4 | |||||||||||||||||||||||||||||||||||
2 | a2,1 | a2,2 | a2,3 | a2,4 | |||||||||||||||||||||||||||||||||||
3 | a3,1 | a3,2 | a3,3 | a3,4 | |||||||||||||||||||||||||||||||||||
4 | a4,1 | a4,2 | a4,3 | a4,4 |
Dane te jednoznacznie określą podmacierz, której wyznacznik należy wyliczyć. Zwróć uwagę, iż wektor kolumn zawiera tyle elementów, ile wynosi stopień wyznacznika. Numer wiersza zawsze będzie numerem o 1 większym od wiersza zawierającego mnożony przez wyznacznik element. Do elementów podmacierzy będziemy się odwoływać zawsze poprzez wektor kolumn.
stopień | – | określa stopień wyznacznika do obliczenia. stopień ∈ N |
wiersz | – | określa numer wiersza, w którym rozpoczyna się podmacierz. wiersz ∈ N |
wk[ ] | – | wektor kolumn. Zawiera numery kolumn z macierzy głównej, które zawiera podmacierz. wk[ ] zawiera tyle numerów kolumn, ile wynosi stopień wyznacznika. |
A[ ] | – | macierz, której wyznacznik liczymy. Wymiar macierzy, to 8 x 8. |
det | – | wartość wyznacznika podmacierzy. det ∈ R |
i,j,k | – | zmienne pomocnicze dla pętli i,j,k ∈ N |
m | – | mnożnik iloczynu wyrazu macierzy przez wyznacznik podmacierzy. Przyjmuje na przemian wartości 1 oraz (-1). |
kolumny[ ] | – | wektor kolumn umożliwiający rekurencyjne przekazywanie numerów kolumn podmacierzy, dla których liczone są wyznaczniki. Elementami wektora kolumn są liczby całkowite. |
suma | – | zlicza sumę iloczynów wyrazów wiersza przez wyznaczniki niższych stopni. suma ∈ R |

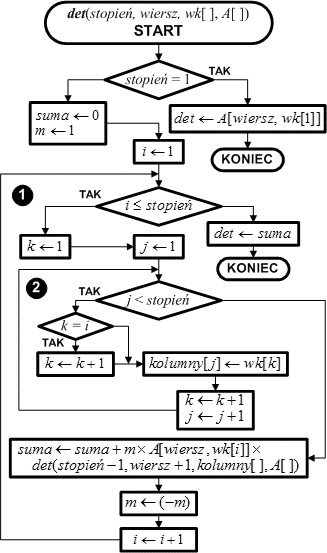

Funkcja rekurencyjna
det(stopień,
wiersz, wk[
], A[ ]) |
|||
K01: | Jeśli stopień
= 1, to det ← A[wiersz, wk[1]] i zakończ |
||
K02: | suma ← 0; m ← 1 | ||
K03: | Dla i =
1, 2, ..., stopień: wykonuj kroki K04...K10 |
||
K04: | k ← 1 | ||
K05: | Dla j
= 1, 2,..., stopień - 1: wykonuj kroki K06...K08 |
||
K06: |
Jeśli k
=
i, to k ← k + 1 |
||
K07: | kolumny[j] ← wk[k] | ||
K08: | k ← k + 1 | ||
K09: | suma ← suma + m × A[wiersz, wk[i]] × det(stopień-1, wiersz+1, kolumny[ ]) | ||
K10: | m ← (-m) | ||
K11: | det ← suma | ||
K12: | Zakończ |
Wyznacznik obliczany jest algorytmem rekurencyjnym. Na początku sprawdzamy warunek zakończenia rekurencji - jeśli stopień wyznacznika jest równy 1, to jego wartością jest wyraz macierzy i kończymy algorytm.
Jeśli stopień wyznacznika jest większy od 1, to musimy rekurencyjnie obliczać jego wartość.
W zmiennej suma będziemy zliczali iteracyjnie sumę iloczynów kolejnych wyrazów pierwszego wiersza macierzy przez wyznaczniku podmacierzy. Zmienną suma ustawiamy na zero.
Zmienna m będzie na przemian przyjmować wartości 1 i -1. Dzięki temu iloczyny wyrazów znajdujących się na nieparzystych kolumnach będą sumowane ze znakiem +, a iloczyny wyrazów znajdujących się w parzystych kolumnach będą sumowane ze znakiem -. Zmienną m ustawiamy na 1.
Pętla nr 1 przebiega kolejno przez wszystkie wyrazy
pierwszego wiersza macierzy. Dla każdego wyrazu w pętli nr 2
obliczany jest wektor kolumn podmacierzy w tablicy
Po wyznaczeniu wektora kolumn do zmiennej suma dodajemy iloczyn i-tego wyrazu pierwszego wiersza przez wyznacznik niższego poziomu obliczany rekurencyjnie. Cały iloczyn dodatkowo mnożony jest przez m, dzięki temu sumowany zostaje ze znakiem + (dla m=1) lub - (dla m=-1).
Po wykonaniu sumowania zmieniamy znak m na przeciwny - następne sumowanie odbędzie się z przeciwnym znakiem.
Pętla nr 1 jest kontynuowana, aż do zsumowania wszystkich iloczynów wyrazów pierwszego wiersza przez wyznaczniki niższego poziomu. Po jej zakończeniu zwracamy w det wyliczoną wartość wyznacznika i kończymy algorytm.
Przykładowe programy przedstawione poniżej generują pseudolosową macierz kwadratową o wymiarach od 2x2 do 8x8. Następnie wyliczany jest wyznacznik tej macierzy wg podanego algorytmu rekurencyjnego. Programy uruchamiaj w projekcie konsoli (ang. Console Application).
C++// Program wylicza wyznacznik macierzy w sposób // rekurencyjny wykorzystując regułę Laplace'a. //--------------------------------------------- // (C)2006 mgr J.Wałaszek I LO w Tarnowie #include <iostream> #include <iomanip> #include <cstdlib> #include <time.h> using namespace std; // Rekurencyjna funkcja obliczania wyznacznika //-------------------------------------------- long double det(int stopien, int wiersz, int wk[], double A[][8]) { int i,j,k,m; int kolumny[8]; // wektor kolumn dla podmacierzy long double suma; if(stopien == 1) return A[wiersz][wk[0]]; else { suma = 0; m = 1; for(i = 0; i < stopien; i++) { k = 0; for(j = 0; j < stopien - 1; j++) { if(k == i) k++; kolumny[j] = wk[k++]; } suma += m * A[wiersz][wk[i]] * det(stopien - 1, wiersz + 1, kolumny, A); m = -m; } return suma; } } //----------------------------------------------------- // Program główny //----------------------------------------------------- int main() { double A[8][8]; // macierz int nk[8]; // wektor kolumn int n,i,j; cout << setprecision(0) // 0 cyfr po przecinku << fixed; // format stałoprzecinkowy cout << "Demonstracja rekurencyjnego wyliczania wyznacznika macierzy\n" "-----------------------------------------------------------\n" "(C)2006 mgr Jerzy Walaszek I LO w Tarnowie\n\n"; // Generujemy stopień wyznacznika srand(time(NULL)); n = 2 + rand() % 7; // Wypełniamy macierz A losowymi wartościami -99..99 // i wyświetlamy ją w oknie konsoli for(i = 0; i < n; i++) { for(j = 0; j < n; j++) { A[i][j] = -99 + rand() % 199; cout << setw(4) << A[i][j]; } cout << endl << endl; } // Inicjujemy wektor kolumn for(i = 0; i < n; i++) nk[i] = i; // Wyliczamy wyznacznik i wypisujemy jego wartość cout << "det A = " << det(n, 0, nk, A) << "\n-----------------------------------------------------------\n\n"; system("pause"); return 0; } |
Pascal// Program wylicza wyznacznik macierzy w sposób // rekurencyjny wykorzystując regułę Laplace'a. //--------------------------------------------- // (C)2006 mgr J.Wałaszek I LO w Tarnowie program mzfl3; type kwektor = array[1..8] of integer; macierz = array[1..8,1..8] of double; // Rekurencyjna funkcja obliczania wyznacznika //-------------------------------------------- function det(stopien, wiersz : integer; var wk : kwektor; var A : macierz) : extended; var i,j,k,m : integer; kolumny : kwektor; // wektor kolumn dla podmacierzy begin if stopien = 1 then Result := A[wiersz,wk[1]] else begin Result := 0; m := 1; for i := 1 to stopien do begin k := 1; for j := 1 to stopien - 1 do begin if k = i then inc(k); kolumny[j] := wk[k]; inc(k); end; Result := Result+m*A[wiersz,wk[i]]*det(stopien-1,wiersz+1,kolumny,A); m := -m; end; end; end; //----------------------------------------------------- // Program główny //----------------------------------------------------- var A : macierz; nk : kwektor; // wektor kolumn n,i,j : integer; begin writeln('Demonstracja rekurencyjnego wyliczania wyznacznika macierzy'); writeln('-----------------------------------------------------------'); writeln('(C)2006 mgr Jerzy Walaszek I LO w Tarnowie'); writeln; // Generujemy stopień wyznacznika randomize; n := 2 + random(7); // Wypełniamy macierz A losowymi wartościami -99..99 // i wyświetlamy ją w oknie konsoli for i := 1 to n do begin for j := 1 to n do begin A[i,j] := -99 + random(199); write(A[i,j]:4:0); end; writeln; writeln; end; // Inicjujemy wektor kolumn for i := 1 to n do nk[i] := i; // Wyliczamy wyznacznik i wypisujemy jego wartość writeln('det A = ', det(n,1,nk,A):0:0); writeln; writeln('-----------------------------------------------------------'); writeln('Koniec. Nacisnij klawisz Enter...'); readln; end. |
Basic' Program wylicza wyznacznik macierzy w sposób ' rekurencyjny wykorzystując regułę Laplace"a. '--------------------------------------------- ' (C)2006 mgr J.Wałaszek I LO w Tarnowie Declare Function det(stopien As Integer,_ wiersz As Integer,_ wk() As Integer,_ A() As Double) As double '----------------------------------------------------- ' Program główny '----------------------------------------------------- dim A(7,7) As double Dim nk(7) As integer ' wektor kolumn Dim As integer n,i,j Print "Demonstracja rekurencyjnego wyliczania wyznacznika macierzy" Print "-----------------------------------------------------------" Print "(C)2006 mgr Jerzy Walaszek I LO w Tarnowie" Print ' Generujemy stopień wyznacznika Randomize n = 2 + Int(Rnd() * 7) ' Wypełniamy macierz A losowymi wartościami -99..99 ' i wyświetlamy ją w oknie konsoli For i = 0 To n - 1 For j = 0 To n - 1 A(i, j) = -99 + Int(Rnd() * 199) Print Using "####"; A(i, j); Next Print Print Next ' Inicjujemy wektor kolumn For i = 0 To n - 1 : nk(i) = i : Next ' Wyliczamy wyznacznik i wypisujemy jego wartość Print "det A = "; det(n,0,nk(),A()) Print Print "-----------------------------------------------------------" Print "Koniec. Nacisnij klawisz Enter..." Sleep End ' Rekurencyjna funkcja obliczania wyznacznika '-------------------------------------------- Function det(stopien As Integer, wiersz As Integer, wk() As Integer, A() As Double) As Double Dim As Integer i, j, k, m Dim kolumny(7) As Integer ' wektor kolumn dla podmacierzy Dim suma As Double If stopien = 1 Then return A(wiersz, wk(0)) Else suma = 0 : m = 1 For i = 0 To stopien - 1 k = 0 For j = 0 To stopien - 2 If k = i Then k += 1 kolumny(j) = wk(k) k += 1 Next suma += m * A(wiersz, wk(i)) * det(stopien - 1, wiersz + 1, kolumny(), A()) m = -m Next Return suma End If End Function |
JavaScript<html> <head> </head> <body> <div align="center"> <form style="BORDER-RIGHT: #ff9933 1px outset; PADDING-RIGHT: 4px; BORDER-TOP: #ff9933 1px outset; PADDING-LEFT: 4px; PADDING-BOTTOM: 1px; BORDER-LEFT: #ff9933 1px outset; PADDING-TOP: 1px; BORDER-BOTTOM: #ff9933 1px outset; BACKGROUND-COLOR: #ffcc66" name="frmbincode"> <h3 id="out_t" style="TEXT-ALIGN: center"> Demonstracja rekurencyjnego wyliczania wyznacznika macierzy </h3> <p style="TEXT-ALIGN: center"> (C)2006 mgr Jerzy Wałaszek I LO w Tarnowie </p> <hr> <p style="TEXT-ALIGN: center"> <input type="button" value="Generuj macierz i oblicz wyznacznik" name="B1" onclick="main()"> </p> <div id="output" align="center"> </div> </form> <script language=javascript> // Program wylicza wyznacznik macierzy w sposób // rekurencyjny wykorzystując regułę Laplace'a. //--------------------------------------------- // (C)2006 mgr J.Wałaszek I LO w Tarnowie // Rekurencyjna funkcja obliczania wyznacznika //-------------------------------------------- function det(stopien, wiersz, wk, A) { var i,j,k,m; var kolumny = new Array(8); // wektor kolumn dla podmacierzy var suma; if(stopien == 1) return A[wiersz][wk[0]]; else { suma = 0; m = 1; for(i = 0; i < stopien; i++) { k = 0; for(j = 0; j < stopien - 1; j++) { if(k == i) k++; kolumny[j] = wk[k++]; } suma += m * A[wiersz][wk[i]] * det(stopien - 1, wiersz + 1, kolumny, A); m = -m; } return suma; } } //----------------------------------------------------- // Program główny //----------------------------------------------------- function main() { var A; // Macierz, której wyznacznik jest liczony przez skrypt var nk = new Array(8); // wektor kolumn var n,i,j,t; // Generujemy stopień wyznacznika n = 2 + Math.floor(Math.random() * 7); // Wypełniamy macierz A losowymi wartościami -99..99 // i wyświetlamy ją w oknie konsoli A = new Array(n); t = "<table border='0' cellpadding='4' style='border-collapse: collapse'>"; for(i = 0; i < n; i++) { A[i] = new Array(n); t += "<tr>"; for(j = 0; j < n; j++) { A[i][j] = -99 + Math.floor(Math.random() * 199); t += "<td align='right'>" + A[i][j] + "</td>"; } t += "</tr>"; } t += "</table><p style='text-align: center'>"; // Inicjujemy wektor kolumn for(i = 0; i < n; i++) nk[i] = i; // Wyliczamy wyznacznik i wypisujemy jego wartość t += "det A = " + det(n, 0, nk, A) + "</p>"; document.getElementById("output").innerHTML = t; } </script> </div> </body> </html> |
Wynik: |
Demonstracja rekurencyjnego
wyliczania wyznacznika macierzy ----------------------------------------------------------- (C)2006 mgr Jerzy Wałaszek I LO w Tarnowie 49 32 79 90 -18 -35 -64 7 27 96 -11 -52 -50 -57 57 -27 33 68 8 -6 4 -96 -91 -84 12 12 37 25 58 2 -75 32 73 97 68 -37 44 -52 79 96 -6 97 86 -41 8 -99 -10 -38 -85 86 -36 92 11 -24 11 58 43 -56 -36 72 31 -59 -60 96 det A = 16434001870150584 ----------------------------------------------------------- Koniec. Naciśnij klawisz Enter... |
![]() |
