Mikrokontrolery

Rodzina podstawowa PIC

PIC10F200/202/204/206

Obudowy

obrazek

Educational and Non-Profit Use of Copyrighted Material:

If you use Microchip copyrighted material solely for educational (non-profit) purposes falling under the “fair use” exception of the U.S. Copyright Act of 1976 then you do not need Microchip’s written permission. For example, Microchip’s permission is not required when using copyrighted material in: (1) an academic report, thesis, or dissertation; (2) classroom handouts or textbook; or (3) a presentation or article that is solely educational in nature (e.g., technical article published in a magazine).

https://www.microchip.com/about-us/legal-information/copyright-usage-guidelines

SPIS TREŚCI
Podrozdziały

obrazek

Oznaczenia na obudowach

6-końcówkowa SOT-23
 Przykład:
8-końcówkowa PDIP (300 mil)
 Przykład:
8-polowa DFN
 Przykład:

Legenda:

XX...X Opis dla użytkownika
Y Kod roku (ostatnia cyfra roku kalendarzowego)
YY Kod roku (ostatnie dwie cyfry roku kalendarzowego)
WW Kod tygodnia (tydzień 1 stycznia ma kod ‘01’)
NNN Identyfikacyjny kod alfanumeryczny
desygnator JEDEC® wolnej od ołowiu Matowej Cyny (Sn)

Uwaga:   W przypadku, gdy pełen kod identyfikacyjny Microchip nie mieści się w jednym wierszu, będzie kontynuowany w następnym wierszu, co spowoduje ograniczenie liczby znaków na opis dla użytkownika.
OZNACZENIA 8-POLOWYCH OBUDÓW 2x3 DFN (MC)
Mikrokontroler Oznaczenie
PIC10F200-I/MC BA0
PIC10F200-E/MC BB0
PIC10F202-I/MC BC0
PIC10F202-E/MC BD0
PIC10F204-I/MC BE0
PIC10F204-E/MC BF0
PIC10F206-I/MC BG0
PIC10F206-E/MC BH0
OZNACZENIA 6-POLOWYCH OBUDÓW SOT23 (OT)
Mikrokontroler Oznaczenie
PIC10F200-I/OT 00NN
PIC10F200-E/OT 00NN
PIC10F202-I/OT 02NN
PIC10F202-E/OT 02NN
PIC10F204-I/OT 04NN
PIC10F204-E/OT 04NN
PIC10F206-I/OT 06NN
PIC10F206-E/OT 06NN
Uwaga:   NN oznacza alfanumeryczny kod identyfikacyjny

Na początek:  podrozdziału   strony

Szczegóły obudów

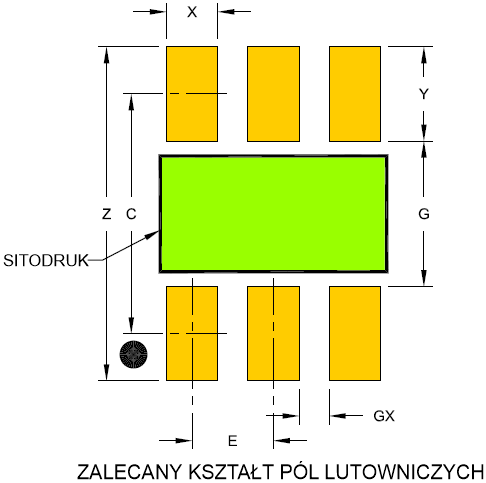

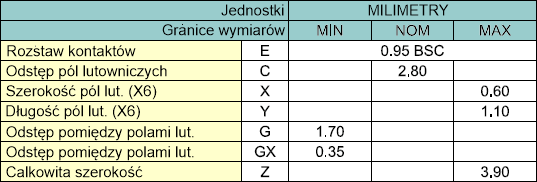

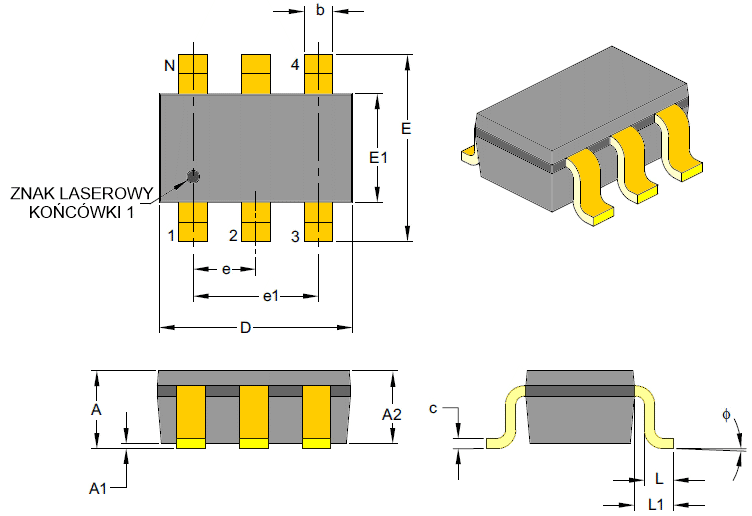

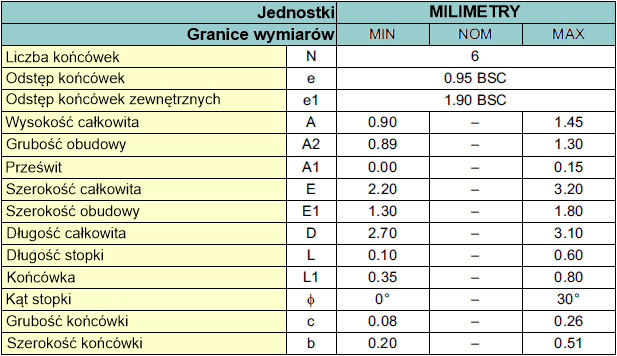

Obudowa SOT-23

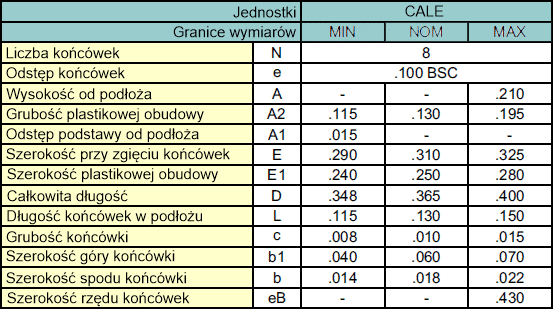

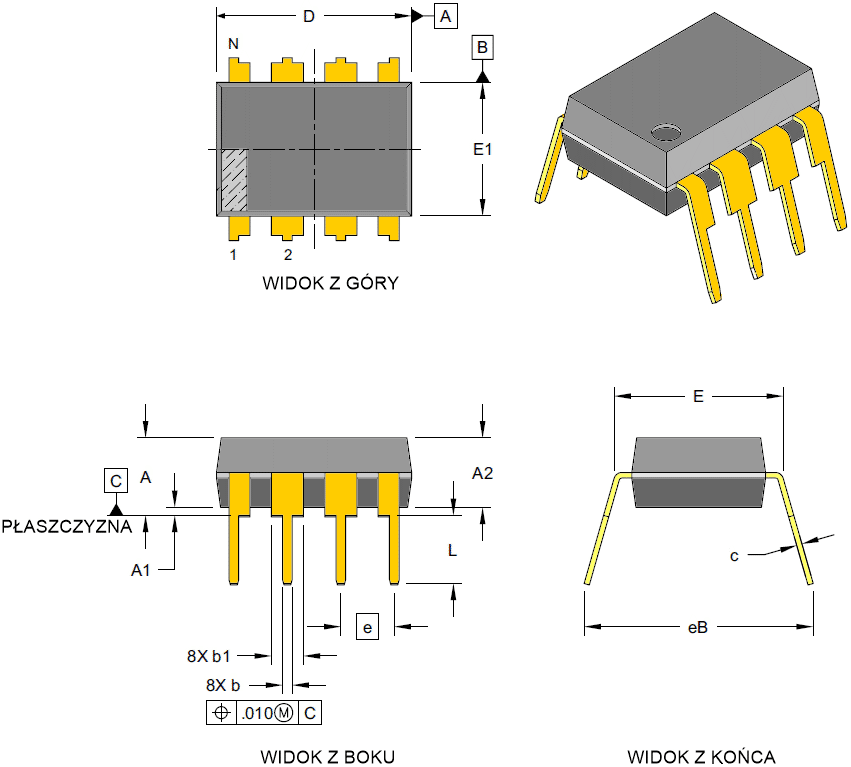

8-końcówkowa obudowa PDIL

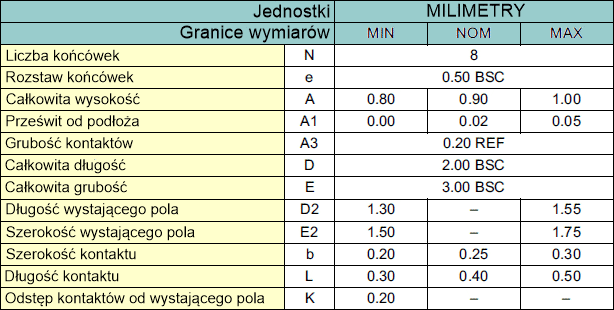

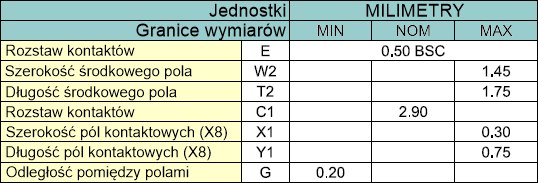

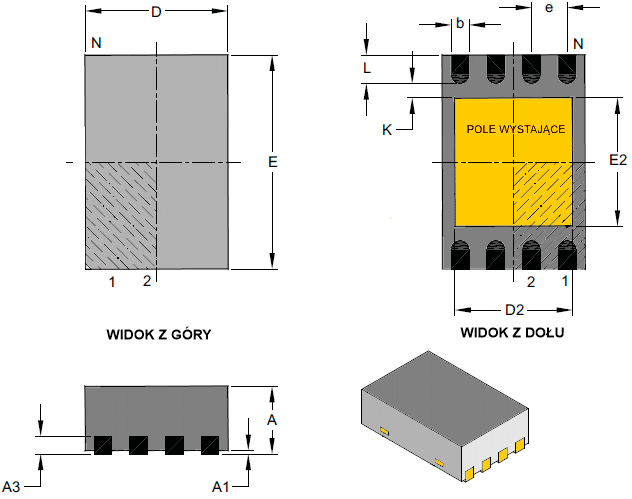

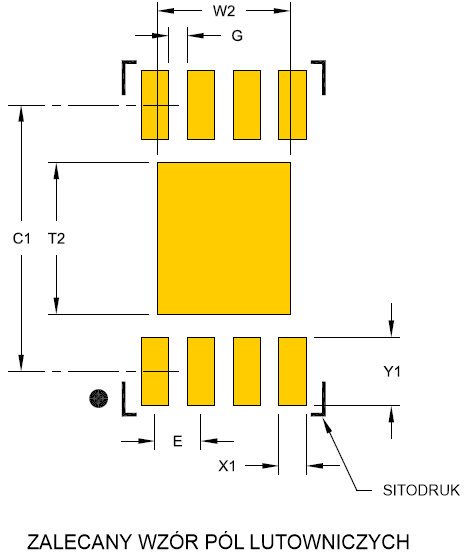

8 polowa obudowa PDF
