Mikrokontrolery

Rodzina podstawowa PIC

PIC10F200/202/204/206

Parametry elektryczne

obrazek

Educational and Non-Profit Use of Copyrighted Material:

If you use Microchip copyrighted material solely for educational (non-profit) purposes falling under the “fair use” exception of the U.S. Copyright Act of 1976 then you do not need Microchip’s written permission. For example, Microchip’s permission is not required when using copyrighted material in: (1) an academic report, thesis, or dissertation; (2) classroom handouts or textbook; or (3) a presentation or article that is solely educational in nature (e.g., technical article published in a magazine).

https://www.microchip.com/about-us/legal-information/copyright-usage-guidelines

SPIS TREŚCI
Podrozdziały

obrazek

Wartości maksymalne

Temperatura otoczenia      -40°C to +125°C
Temperatura przechowywania   -65°C to +150°C
Napięcie na końcówce VDD w odniesieniu do VSS   0 do +6.5V
Napięcie na końcówce MCLR w odniesieniu do VSS   0 do +13.5V
Napięcie na pozostałych końcówkach w odniesieniu do VSS   -0.3V do (VDD + 0.3V)
Całkowite rozpraszanie energii(1)   800 mW
Maksymalny prąd z końcówki VSS   80 mA
Maksymalny prąd do końcówki VDD   80 mA
Wejściowy prąd cęgowy IIK(2) (VI < 0 lub VI > VDD)   ±20 mA
Wyjściowy prąd cęgowy IOK(2) (VO < 0 lub VO > VDD)   ±20 mA
Maksymalny prąd wyjściowy pochłaniany przez końcówkę we/wy   25 mA
Maksymalny prąd wyjściowy wypływający z końcówki we/wy   25 mA
Maksymalny prąd wyjściowy pochłaniany przez port we/wy   75 mA
Maksymalny prąd wyjściowy wypływający z portu we/wy   75 mA
Uwagi: 1. Rozpraszanie energii obliczane jest w sposób następujący:
.
  2. Jest to prąd wyładowania elektrostatycznego na końcówce układu, który może znieść obwód ESD (ang. Electro/Static Discharge) wewnątrz układu.
Uwaga: Przekroczenie podanych powyżej wartości maksymalnych może trwale uszkodzić mikrokontroler. Również wystawienie układu na warunki maksymalne przez dłuższy okres czasu może spowodować jego niestabilną pracę.

Na początek:  podrozdziału   strony

Charakterystyki DC (przemysłowe)

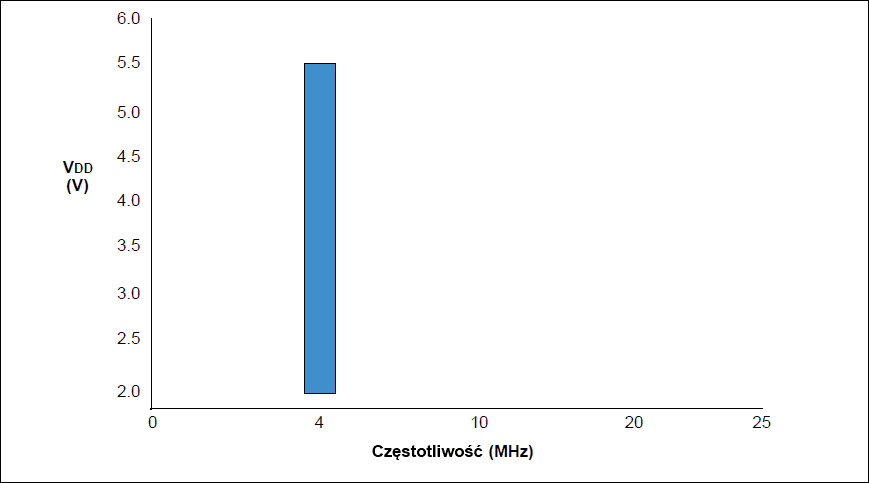

Rys. 12-1 wykres napięciowo-częstotliwościowy dla PIC10F200/202/204/206, -40°C ≤ TA ≤ +125°C

Charakterystyki DC Standardowe warunki pracy (o ile nie podano inaczej)
Temperatura pracy  -40°C ≤ TA ≤ +85°C (przemysłowa)
Nr. param. Symbol Charakterystyka Min. Typ(2) Max. Jednostka Warunki
D001 VDD Napięcie zasilania 2,0   5,5 V Rys. 12-1
D002 VDR Napięcie podtrzymania danych w RAM(2) 1,5* — — V Praca w trybie uśpienia
D003 VPOR Napięcie startowe VDD,
które zapewnia Reset przy włączeniu zasilania		 — VSS — V
D004 SVDD Prędkość narastania VDD,
która zapewnia Reset przy włączeniu zasilania		 0,05* — — V/ms
  IDD Prąd zasilania(3)
D010   —
—		 175
0,63		 275
1,1		 µA
mA		 VDD = 2,0V
VDD = 5,0V
  IPD Prąd w trybie wyłączenia zasilania(4)
D020   —
—		 0,10
0,35		 1,2
2,4		 µA
µA		 VDD = 2,0V
VDD = 5,0V
  IWDT Prąd modułu WDT(5)
D022   —
—		 1
7		 3
16		 µA
µA		 VDD = 2,0V
VDD = 5,0V
  ICMP Prąd komparatora(5)
D023   —
—		 12
44		 23
80		 µA
µA		 VDD = 2,0V
VDD = 5,0V
  IVREF Prąd wewnętrznego odniesienia(5,6)
D024   —
—		 85
175		 115
195		 µA
µA		 VDD = 2,0V
VDD = 5,0V

* Te parametry są określane, lecz się ich nie testuje

Uwagi: 1. Dane w kolumnie Typowe (“Typ.”) są oparte na charakterystykach wynikowych przy 25°C. Dane te są tylko wskazówką przy projektowaniu, lecz się ich nie testuje.
  2: Jest to granica, do której można obniżyć VDD w trybie uśpienia bez utraty danych w RAM.
  3: Prąd zasilania jest głównie funkcją napięcia pracy i częstotliwości. Na pobór prądu mają również wpływ inne czynniki, takie jak obciążenie magistrali, częstotliwość pracy magistrali, wzór wykonywanego wewnętrznie kodu oraz temperatura.
a) Warunki testowe wszystkich pomiarów IDD w trybie aktywnej pracy są następujące:
Wszystkie końcówki we/we trójstanowe, podciągnięte do VSS, T0CKI = VDD, MCLR = VDD; WDT wyłączony/włączony zgodnie z określeniem.
b) Pomiary prądu w trybie uśpienia są wykonywane w takich samych warunkach.
  4: Prąd w trybie wyłączenia zasilania jest mierzony przy uśpionym mikrokontrolerze ze wszystkimi końcówkami w stanie wysokiej impedancji podłączonymi do VDD lub VSS.
  5: Prąd peryferyjny jest sumą podstawowego IDD lub IPD oraz dodatkowego prądu pobieranego przy uaktywnieniu danego modułu peryferyjnego.
  6: Mierzone z włączonym komparatorem.

Na początek:  podrozdziału   strony

Charakterystyki DC (rozszerzone)

Charakterystyki DC Standardowe warunki pracy (o ile nie podano inaczej)
Temperatura pracy:-40°C ≤ TA ≤ +85°C (przemysłowa)
                                       -40°C ≤ TA ≤ +125°C (rozszerzona)
Nr. param. Symbol Charakterystyka Min. Typ(2) Max. Jednostka Warunki
D001 VDD Napięcie zasilania 2,0   5,5 V Rys. 12-1
D002 VDR Napięcie podtrzymania danych w RAM(2) 1,5* — — V Praca w trybie uśpienia
D003 VPOR Napięcie startowe VDD,
które zapewnia Reset przy włączeniu zasilania		 — VSS — V
D004 SVDD Prędkość narastania VDD,
która zapewnia Reset przy włączeniu zasilania		 0,05* — — V/ms
  IDD Prąd zasilania(3)
D010   —
—		 175
0,63		 275
1,1		 µA
mA		 VDD = 2,0V
VDD = 5,0V
  IPD Prąd w trybie wyłączenia zasilania(4)
D020   —
—		 0,10
0,35		 9
15		 µA
µA		 VDD = 2,0V
VDD = 5,0V
  IWDT Prąd modułu WDT(5)
D022   —
—		 1
7		 18
22		 µA
µA		 VDD = 2,0V
VDD = 5,0V
  ICMP Prąd komparatora(5)
D023   —
—		 12
44		 27
85		 µA
µA		 VDD = 2,0V
VDD = 5,0V
  IVREF Prąd wewnętrznego odniesienia(5,6)
D024   —
—		 85
175		 120
200		 µA
µA		 VDD = 2,0V
VDD = 5,0V

* Te parametry są określane, lecz się ich nie testuje

Uwagi: 1. Dane w kolumnie Typowe (“Typ.”) są oparte na charakterystykach wynikowych przy 25°C. Dane te są tylko wskazówką przy projektowaniu, lecz się ich nie testuje.
  2: Jest to granica, do której można obniżyć VDD w trybie uśpienia bez utraty danych w RAM.
  3: Prąd zasilania jest głównie funkcją napięcia pracy i częstotliwości. Na pobór prądu mają również wpływ inne czynniki, takie jak obciążenie magistrali, częstotliwość pracy magistrali, wzór wykonywanego wewnętrznie kodu oraz temperatura.
a) Warunki testowe wszystkich pomiarów IDD w trybie aktywnej pracy są następujące:
Wszystkie końcówki we/we trójstanowe, podciągnięte do VSS, T0CKI = VDD, MCLR = VDD; WDT wyłączony/włączony zgodnie z określeniem.
b) Pomiary prądu w trybie uśpienia są wykonywane w takich samych warunkach.
  4: Prąd w trybie wyłączenia zasilania jest mierzony przy uśpionym mikrokontrolerze ze wszystkimi końcówkami w stanie wysokiej impedancji podłączonymi do VDD lub VSS.
  5: Prąd peryferyjny jest sumą podstawowego IDD lub IPD oraz dodatkowego prądu pobieranego przy uaktywnieniu danego modułu peryferyjnego.
  6: Mierzone z włączonym komparatorem.

Na początek:  podrozdziału   strony

Charakterystyki DC (przemysłowe, rozszerzone)

Charakterystyki DC Standardowe warunki pracy (o ile nie podano inaczej)
Temperatura pracy  -40°C ≤ TA ≤ +85°C (przemysłowa)
                                        -40°C ≤ TA ≤ +125°C (rozszerzona)
Zakres roboczych napięć zasilania VDD taki, jak w specyfikacji DC
Nr. param. Symbol Charakterystyka Min. Typ(†) Max. Jednostka Warunki
  VIL Napięcie wejściowe poziomu niskiego 0
Porty we/wy: Dla wszystkich:
4,5V ≤ VDD ≤ 5,5V
D030     z buforem TTL VSS — 0,8 V
D030A      VSS — 0,15VDD V
D031     z buforem wyzwalacza Schmitta VSS — 0,2VDD V
D032 MCLR, T0CKI VSS — 0,2VDD V
  VIH Napięcie wejściowe poziomu wysokiego 1
Porty we/wy: 4,5V ≤ VDD ≤ 5,5V
W przeciwnym razie
dla całego zakresu VDD
D040     z buforem TTL 2,0 — VDD V
D040A      0,25VDD+0,8 — VDD V
D041     z buforem wyzwalacza Schmitta 0,8VDD — VDD V
D042 MCLR, T0CKI 0,8VDD — VDD V
D070 IPUR Prąd słabego opornika podciągającego GPIO(3) 50 250 400 µA VDD = 5V, VPIN = VSS
  IIL Wejściowy prąd upływu(1,2)
D060 Porty we/wy — ±0,1 ±1 µA VSS ≤ VPIN ≤ VDD, końcówka
w stanie wysokiej impedancji
D061 GP3/MCLR(3) — ±0,7 ±5 µA VSS ≤ VPIN ≤ VDD
  VOL Napięcie wyjściowe poziomu niskiego 0
D080 Porty we/wy — — 0,6 V IOL = 8,5 mA, VDD = 4,5V,
-40°C do +85°C
D080A — — 0,6 V IOL = 7 mA, VDD = 4,5V,
-40°C do +125°C
  VOH Napięcie wyjściowe poziomu wysokiego 1
D090 Porty we/wy(2) VDD – 0,7 — — V IOH = -3 mA, VDD = 4,5V,
-40°C do +85°C
D090A VDD – 0,7 — — V IOH = -2,5 mA, VDD = 4,5V,
-40°C do +125°C
    Obciążenie pojemnościowe na końcówkach wyjścia
D101   Wszystkie końcówki we/wy — — 50* pF
  † Dane w kolumnie Typowe (“Typ.”) są oparte na charakterystykach wynikowych przy 25°C. Parametry te są tylko wskazówką przy projektowaniu, lecz się ich nie testuje.
  * Parametry te są tylko wskazówką przy projektowaniu, lecz się ich nie testuje.
Uwagi: 1: Prąd upływu na końcówce MCLR silnie zależy od zastosowanego poziomu napięcie. Podane poziomy reprezentują normalne warunki pracy. Wyższy prąd upływu może być mierzony przy innych napięciach wejściowych.
  2: Ujemny prąd jest zdefiniowany jako wypływające z danej końcówki.
  3: Ta specyfikacja jest stosowana, gdy końcówka GP3/MCLR została skonfigurowana jako wejście z wyłączonym opornikiem podciągającym. Prąd upływu obwodu MCLR jest wyższy od standardowego obwodu we/wy.

Parametry komparatora

Standardowe warunki pracy (o ile nie podano inaczej)
Temperatura pracy -40°C ≤ TA ≤ +125°C (rozszerzona)
Nr. param. Symbol Charakterystyka Min. Typ(†) Max. Jednostka Uwagi
D300 VOS Wejściowe napięcie niezrównoważenia — ±5.0 ±10 mV (VDD - 1,5)/2
D301 VCM Napięcie wejściowe trybu wspólnego[2] 0 — VDD–1,5* V
D302 CMRR Współczynnik odrzucania napięcia wspólnego 55* — — dB
D303* TRT Czas odpowiedzi Opadanie — 150 600 ns Uwaga 1.
Narastanie — 200 1000 ns
D304* TMC2COV Zmiana trybu komparatora do zmiany na wyjściu — — 10* µs
D305 VIVRF Wewnętrzne napięcie odniesienia 0,55 0,6 0.65 V 2,0V ≤ VDD ≤ 5,5V
-40°C ≤£TA ≤ ±125°C
(rozszerzone)
  * Te parametry są określane, lecz się ich nie testuje.
  † Dane w kolumnie Typ są mierzone przy 5V i w 25°C, o ile nie podano inaczej. Te parametry są tylko wskazówką przy projektowaniu, lecz się ich nie testuje.
Uwagi: 1. Czas odpowiedzi jest mierzony przy jednym wejściu komparatora pod napięciem (VDD - 1,5)/2 - 100 mV do (VDD - 1,5)/2 + 20mV.
  2. Jest to zakres napięcia, które można przyłożyć do obu wejść komparatora.

Zakresy oporników podciągających

VDD (V) Temperatura (°C) Min. Typ. Max. Jednostki
GP0/GP1
2,0 -40 73 105 186 kΩ
25 73 113 187 kΩ
85 82 123 190 kΩ
125 86 132 190 kΩ
5,5 -40 15 21 33 kΩ
25 15 22 34 kΩ
85 19 26 35 kΩ
125 23 29 35 kΩ
GP3
2,0 -40 63 81 96 kΩ
25 77 93 116 kΩ
85 82 96 116 kΩ
125 86K 100 119 kΩ
5,5 -40 16 20 22 kΩ
25 16 21 23 kΩ
85 24 25 28 kΩ
125 26 27 29 kΩ

Na początek:  podrozdziału   strony

Symbolika parametrów czasowych i warunki obciążenia

Symbole parametrów czasowych zostały utworzone zgodnie z jednym z następujących formatów:
  1. TppS2ppS
  2. TppS
T
    F Częstotliwość
    T Czas
Indeksy dolne pisane małą literą i ich znaczenia:
pp
    2 do
    ck CLKOUT
    cy Czas cyklu
    drt Timer Resetu Mikrokontrolera
    i/o Port we/wy
    mc MCLR
    osc Oscylator
    t0 T0CKI
    wdt Timer Licznika Zegarowego
    wdt Timer Licznika Zegarowego
Duże litery i ich znaczenia
S
    F Spadek
    H Stan wysoki
    I Niepoprawny (wysoka impedancja)
    L Stan niski
    P Okres
    R Wzrost
    V Poprawny
    Z Wysoka impedancja

Rys. 12-2 Warunki obciążenia – PIC10F200/202/204/206

CL = 50 pF dla każdej końcówki

Kalibrowane, wewnętrzne częstotliwości RC – PIC10F200/202/204/206

Charakterystyki AC Standardowe warunki pracy (o ile nie podano inaczej)
Temperatura pracy -40°C ≤£TA ≤£+85°C (przemysłowa),
                                       -40°C ≤ TA ≤ +125°C (rozszerzona)
Zakres napięcia pracy VDD opisano w podrozdziale "Charakterystyki DC:"
Nr parametru Symbol Charakterystyka Tolerancja
częstotliwości		 Min. Typ. Max. Jednostki Warunki
F10 FOSC Wewnętrzna częstotliwość kalibrowana INTOSC(1,2) 1% 3,96 4,00 4,04 MHz VDD=3,5V przy 25°C
2% 3,92 4,00 4,08 MHz 2.,5V ≤ VDD ≤ 5,5V
0°C ≤ TA ≤  +85°C (przemysłowa)
5% 3,80 4,00 4,20 MHz 2.,0V ≤ VDD ≤ 5,5V
-40°C ≤£TA ≤£+85°C (przemysłowa)
-40°C ≤ TA ≤ +125°C (rozszerzona)
  * Te parametry są określane, lecz się ich nie testuje.
  † Dane w kolumnie Typ są mierzone przy 5V i w 25°C, o ile nie podano inaczej. Te parametry są tylko wskazówką przy projektowaniu, lecz się ich nie testuje.
Uwagi: 1. Aby zapewnić tolerancje tych częstotliwości oscylatora, należy odsprzężyć pojemnościowo końcówki VDD i VSS jak najbliżej układu. Zaleca się równoległe połączenie kondensatorów 0.,1 µF i 0,01 µF.
  2. Przy stabilnych warunkach VDD.

Rys.12-3 Parametry czasowe Resetu, Licznika zegarowego i licznika resetu mikrokontrolera – PIC10F200/202/204/206

Reset, Timer Licznika Zegarowego i Timer Resetu Mikrokontrolera  – PIC10F200/202/204/206

Charakterystyki AC Standardowe warunki pracy (o ile nie podano inaczej)
Temperatura pracy -40°C ≤£TA ≤£+85°C (przemysłowa),
                                       -40°C ≤ TA ≤ +125°C (rozszerzona)
Zakres napięcia pracy VDD opisano w podrozdziale "Charakterystyki DC:"
Nr parametru Symbol Charakterystyka Min. Typ. Max. Jednostki Warunki
30 TMCL Szerokość impulsu MCLR, stan niski 2*
5*		 —
—		 —
—		 µs
µs		 VDD = 5V, -40°C to +85°C
VDD = 5,0V
31 TWDT Okres zliczania licznika zegarowego (bez preskalera) 10
10		 16
16		 29
31		 ms
ms		 VDD = 5,0V (przemysłowe)
VDD = 5,0V (rozszerzone)
32 TDRT Okres timera resetu mikrokontrolera (standardowy) 10
10		 16
16		 29
31		 ms
ms		 VDD = 5,0V (przemysłowe)
VDD = 5,0V (rozszerzone)
34 TIOZ Przejście w tryb wysokiej impedancji od momentu stanu niskiego MCLR — — 2* s
  * Te parametry są określane, lecz się ich nie testuje.
Uwaga: 1. Dane w kolumnie Typ są mierzone przy 5V i w 25°C, o ile nie podano inaczej. Te parametry są tylko wskazówką przy projektowaniu, lecz się ich nie testuje.

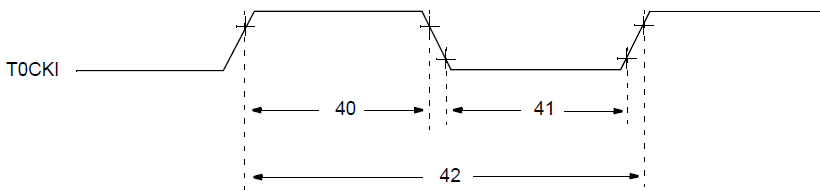

Rys. 12-4 Parametry czasowe zegara TIMER0  – PIC10F200/202/204/206

Reset, Wymagania zegara TIMER0  – PIC10F200/202/204/206

Charakterystyki AC Standardowe warunki pracy (o ile nie podano inaczej)
Temperatura pracy -40°C ≤£TA ≤£+85°C (przemysłowa),
                                       -40°C ≤ TA ≤ +125°C (rozszerzona)
Zakres napięcia pracy VDD opisano w podrozdziale "Charakterystyki DC:"
Nr parametru Symbol Charakterystyka Min. Typ. Max. Jednostki Warunki
40 Tt0H Szerokość impulsu wysokiego T0CK1 Bez preskalera 0,5 ·TCY + 20* — — ns
Z preskalerem 10* — — ns
41 Tt0L Szerokość impulsu niskiego T0CK1 Bez preskalera 0,5 ·TCY + 20* — — ns
Z preskalerem 10* — — ns
42 Tt0P Okres T0CK1 20 lub * — — ns To, które jest większe.
N = wartość preskalera (1,2,4,...,256)
  * Te parametry są określane, lecz się ich nie testuje.
Uwaga: 1: Dane w kolumnie Typ są mierzone przy 5V i w 25°C, o ile nie podano inaczej. Te parametry są tylko wskazówką przy projektowaniu, lecz się ich nie testuje.

Parametry termiczne

Standardowe warunki pracy (jeśli nie podano inaczej)
Nr parametru Symbol Charakterystyka Typ. Jednostki Warunki
TH01 θJA Rezystancja termiczna ze złącza do otoczenia 60 °C/W Obudowa 6-nóżkowa SOT-23
80 °C/W Obudowa 8-nóżkowa PDIP
90 °C/W Obudowa 8-nóżkowa DFN
TH02 θJC Rezystancja termiczna ze złącza do obudowy 31,4 °C/W Obudowa 6-nóżkowa SOT-23
24 °C/W Obudowa 8-nóżkowa PDIP
24 °C/W Obudowa 8-nóżkowa DFN
TH03 TJMAX Maksymalna temperatura złącza 150 °C
TH04 PD Rozpraszanie energii — W PD = PINTERNAL + PI/O
TH05 PINTERNAL Wewnętrzne rozpraszanie energii — W PINTERNAL = IDD · VDD(1)
TH06 PI/O Rozpraszanie energii na wejściu/wyjściu — W PI/O = Σ(IOL · VOL) + Σ(IOH · (VDD - VOH))
TH07 PDER Obniżona moc — W PDER = PDMAX (TJ - TA) / θJA(2)
Uwagi: 1. IDD jest prądem przy samodzielnej pracy mikrokontrolera bez obciążenia na końcówkach wyjściowych.
  2. TA = Temperatura otoczenia; TJ = Temperatura złącza.

Na początek:  podrozdziału   strony
Zespół Przedmiotowy
Chemii-Fizyki-Informatyki
w I Liceum Ogólnokształcącym
im. Kazimierza Brodzińskiego
w Tarnowie
ul. Piłsudskiego 4
©2024 mgr Jerzy Wałaszek

Materiały tylko do użytku dydaktycznego. Ich kopiowanie i powielanie jest dozwolone
pod warunkiem podania źródła oraz niepobierania za to pieniędzy.

Pytania proszę przesyłać na adres email: i-lo@eduinf.waw.pl

Serwis wykorzystuje pliki cookies. Jeśli nie chcesz ich otrzymywać, zablokuj je w swojej przeglądarce.

Informacje dodatkowe.
