Mikrokontrolery

Rodzina podstawowa PIC

PIC10F200/202/204/206

Wykresy i tabele

obrazek

Educational and Non-Profit Use of Copyrighted Material:

If you use Microchip copyrighted material solely for educational (non-profit) purposes falling under the “fair use” exception of the U.S. Copyright Act of 1976 then you do not need Microchip’s written permission. For example, Microchip’s permission is not required when using copyrighted material in: (1) an academic report, thesis, or dissertation; (2) classroom handouts or textbook; or (3) a presentation or article that is solely educational in nature (e.g., technical article published in a magazine).

https://www.microchip.com/about-us/legal-information/copyright-usage-guidelines

SPIS TREŚCI
Podrozdziały

obrazek

Wykresy i tabele

Uwaga:

Wykresy i tabele poniżej tej uwagi są statystycznym podsumowaniem opartym na ograniczonej liczbie próbek i służą jedynie dla celów informacyjnych. Stąd charakterystyki pracy mikrokontrolera nie są ani testowane, ani gwarantowane. Na niektórych wykresach lub w tabelach przedstawione dane są spoza standardowego zakresu pracy (t.j. poza standardowym zakresem napięcia zasilania VDD). Są one podane jedynie dla informacji, a poprawna praca mikrokontrolera jest zapewniona tylko w standardowym zakresie parametrów.

“Typical” oznacza średni rozkład przy 25°C. “MAXIMUM”, “Max.”, “MINIMUM” lub “Min.” oznacza odpowiednio (średnią + 3σ) lub (średnią - 3σ), gdzie σ jest standardowym odchyleniem przy każdym zakresie temperatury.

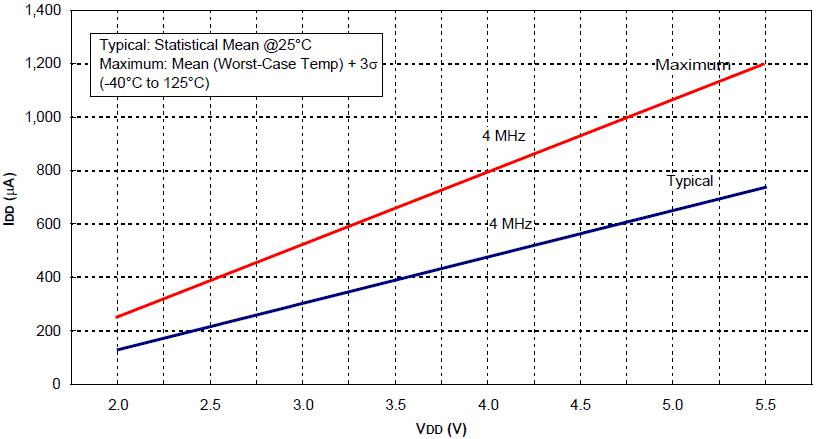

Rys. 13-1 IDD w funkcji VDD zależnie od FOSC

Typical: Średnia Statystyczna przy 25°C
Maximum: Średnia(Temperatura w Najgorszym Przypadku) + 3σ
(-40°C do 125°C)

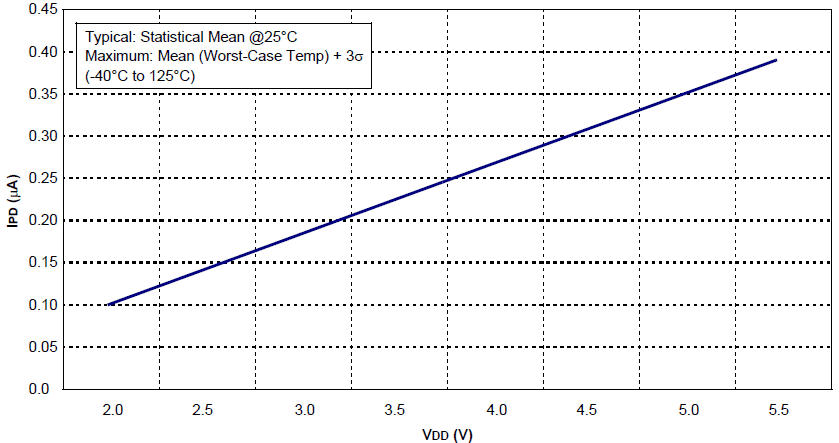

Rys. 13-2 Typowy prą IPD w funkcji VDD (tryb uśpienia, wszystkie peryferia wyłączone)

Typical: Średnia Statystyczna przy 25°C
Maximum: Średnia(Temperatura w Najgorszym Przypadku) + 3σ
(-40°C do 125°C)

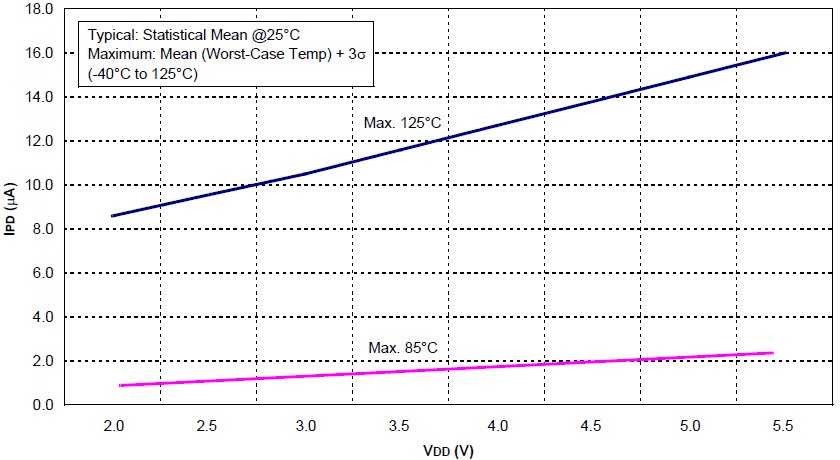

Rys. 13-3 Maksymalny prąd IPD w funkcji VDD (tryb uśpienia, wszystkie peryferia wyłączone)

Typical: Średnia Statystyczna przy 25°C
Maximum: Średnia(Temperatura w Najgorszym Przypadku) + 3σ
(-40°C do 125°C)

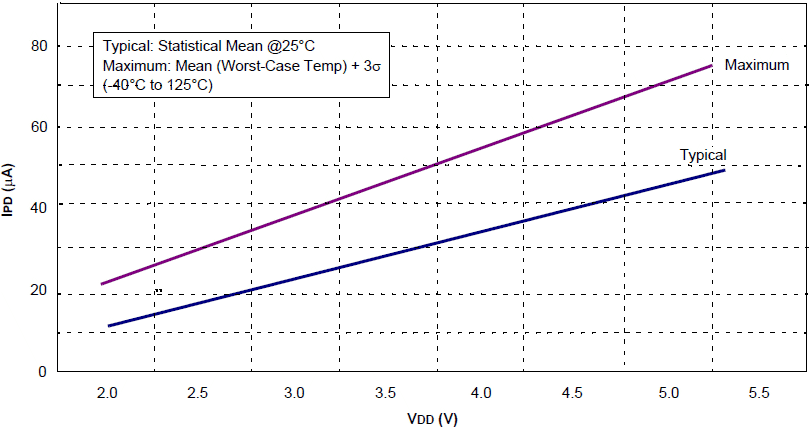

Rys. 13-4 Maksymalny prąd IPD komparatora w funkcji VDD (komparator włączony)

Typical: Średnia Statystyczna przy 25°C
Maximum: Średnia(Temperatura w Najgorszym Przypadku) + 3σ
(-40°C do 125°C)

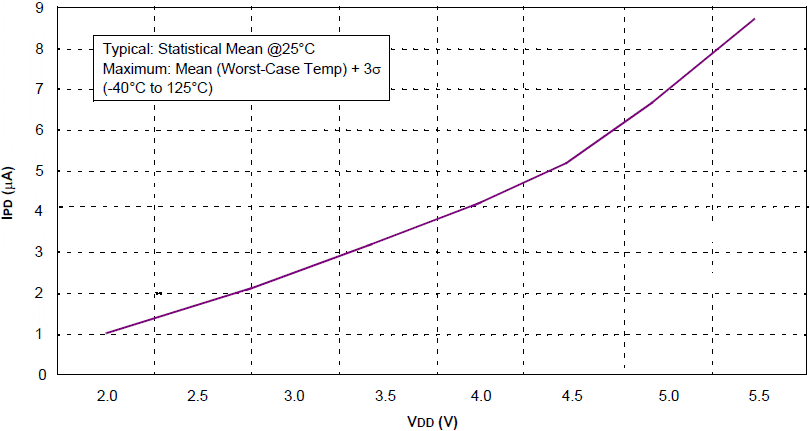

Rys. 13-5 Typowy prąd IPD WDT w funkcji VDD

Typical: Średnia Statystyczna przy 25°C
Maximum: Średnia(Temperatura w Najgorszym Przypadku) + 3σ
(-40°C do 125°C)

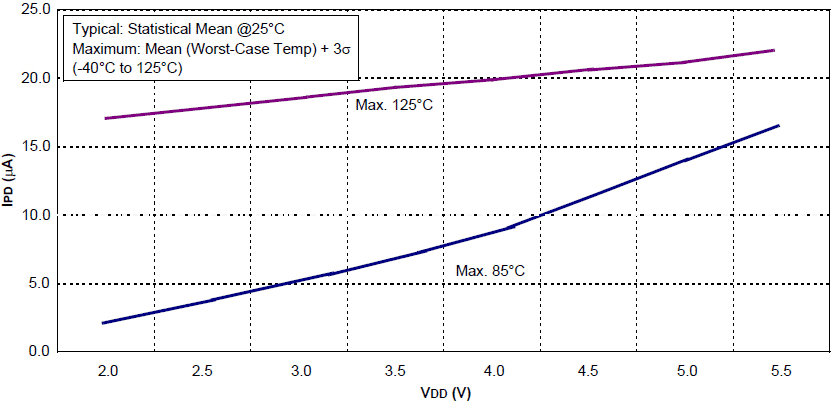

Rys. 13-6 Maksymalny prąd IPD WDT w funkcji VDD zależnie od temperatury

Typical: Średnia Statystyczna przy 25°C
Maximum: Średnia(Temperatura w Najgorszym Przypadku) + 3σ
(-40°C do 125°C)

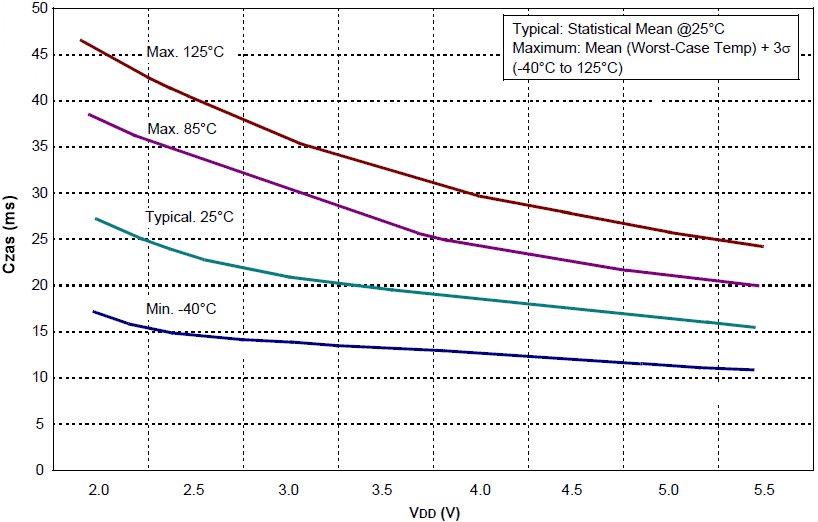

Rys. 13-7 Czas zliczania WDT w funkcji VDD zależnie od temperatury

Typical: Średnia Statystyczna przy 25°C
Maximum: Średnia(Temperatura w Najgorszym Przypadku) + 3σ
(-40°C do 125°C)

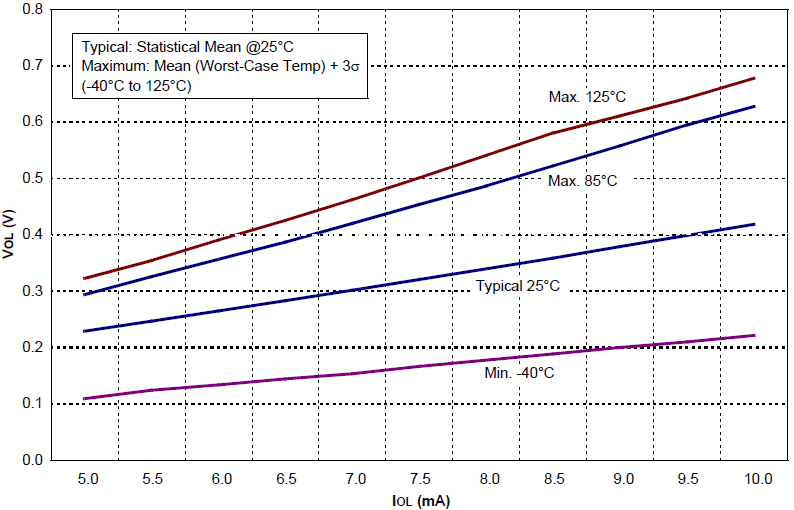

Rys. 13-8 VOL w funkcji IOL zależnie od temperatury (VDD = 3,0V)

Typical: Średnia Statystyczna przy 25°C
Maximum: Średnia(Temperatura w Najgorszym Przypadku) + 3σ
(-40°C do 125°C)

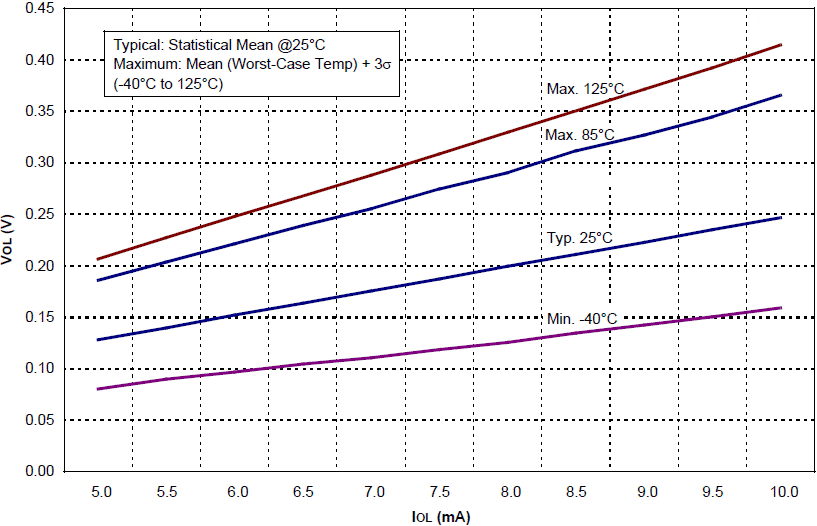

Rys. 13-9 VOL w funkcji IOL zależnie od temperatury (VDD = 5,0V)

Typical: Średnia Statystyczna przy 25°C
Maximum: Średnia(Temperatura w Najgorszym Przypadku) + 3σ
(-40°C do 125°C)

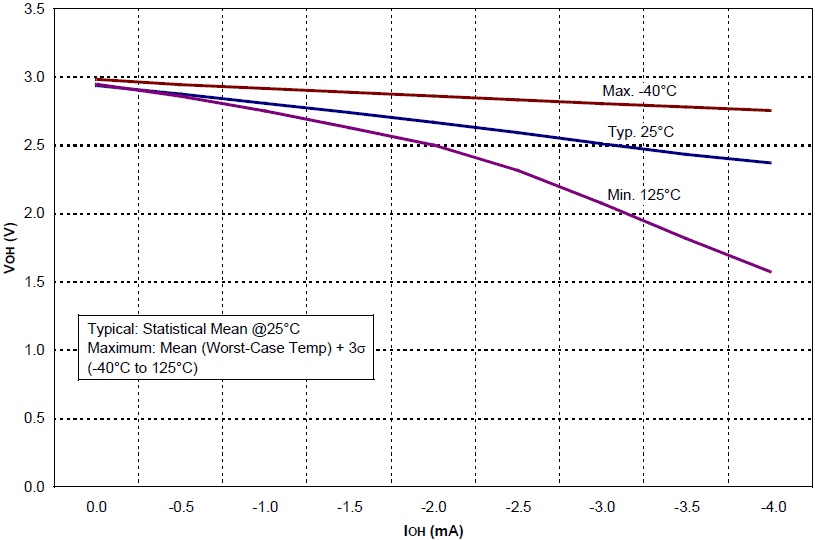

Rys. 13-10 VOH w funkcji IOH zależnie od temperatury (VDD = 3,0V)

Typical: Średnia Statystyczna przy 25°C
Maximum: Średnia(Temperatura w Najgorszym Przypadku) + 3σ
(-40°C do 125°C)

Rys. 13-11 VOH w funkcji IOH zależnie od temperatury (VDD = 5,0V)

Typical: Średnia Statystyczna przy 25°C
Maximum: Średnia(Temperatura w Najgorszym Przypadku) + 3σ
(-40°C do 125°C)

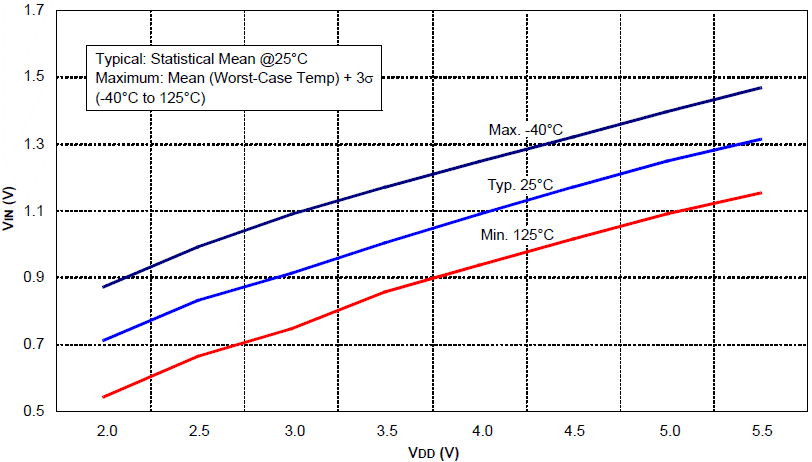

Rys. 13-12 Próg wejściowy TTL VIN w funkcji VDD

Typical: Średnia Statystyczna przy 25°C
Maximum: Średnia(Temperatura w Najgorszym Przypadku) + 3σ
(-40°C do 125°C)

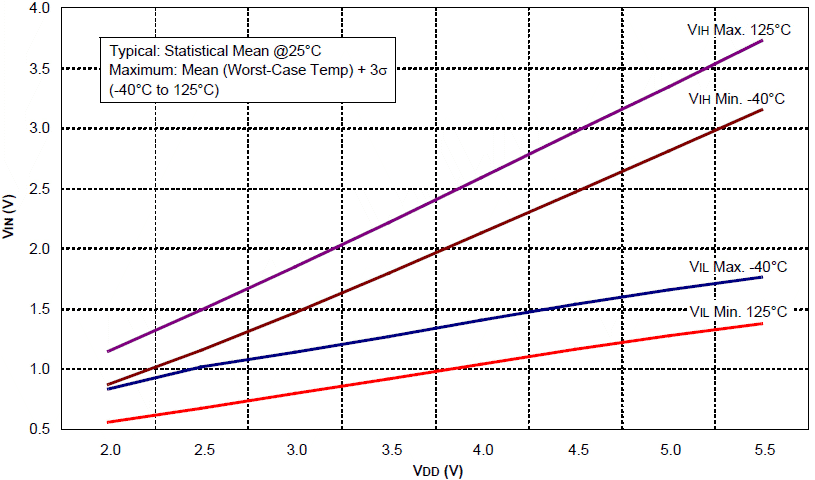

Rys. 13-13 Próg wejściowy Schmitta VIN w funkcji VDD

Typical: Średnia Statystyczna przy 25°C
Maximum: Średnia(Temperatura w Najgorszym Przypadku) + 3σ
(-40°C do 125°C)

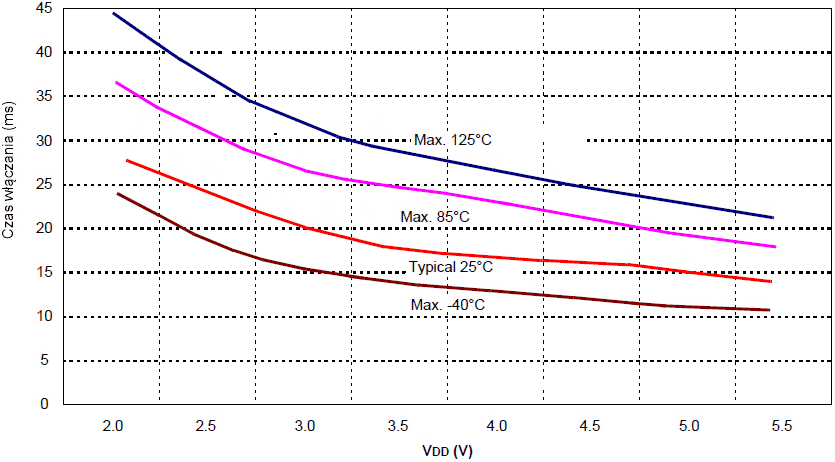

Rys. 13-14 Czasy włączania INTOS (oscylator wewnętrzny) w funkcji VDD

Typical: Średnia Statystyczna przy 25°C
Maximum: Średnia(Temperatura w Najgorszym Przypadku) + 3σ
(-40°C do 125°C)
