Mikrokontrolery

Cytat z Wikipedii:

JTAG (ang. Joint Test Action Group) to nazwa standardu IEEE 1149.1 definiującego protokół używany do testowania połączeń na płytkach drukowanych, stosowany także do uruchamiania i programowania (strona nie istnieje)" href="https://pl.wikipedia.org/w/index.php?title=Uk%C5%82ad_programowalny&action=edit&redlink=1"> układów programowalnych i systemów mikroprocesorowych. Aby można było wykorzystywać JTAG do wymienionych celów, układy scalone umieszczone w testowanym systemie muszą posiadać wewnątrz odpowiednią warstwę sprzętową tego (urządzenie)" href="https://pl.wikipedia.org/wiki/Interfejs_(urządzenie)"> interfejsu. Jednym z najważniejszych założeń standardu JTAG jest możliwość programowania układu w gotowym urządzeniu, bez konieczności odłączania (ang. In-System Programming, w skrócie ISP).

Zaimplementowany w ATmega128 standard JTAG posiada następujące cechy:

• Interfejs JTAG zgodny ze standardem IEEE 1149.1
• Możliwości skanowania ścieżki krawędziowej zgodnie ze Standardem IEEE 1149.1 (JTAG)
• Dostęp debugera do:
  • Wszystkich wewnętrznych modułów peryferyjnych
  • Wewnętrznej i zewnętrznej pamięci RAM
  • Wewnętrznego zestawu rejestrów
  • Licznika programu
  • Pamięci EEPROM i FLASH
  • Intensywne wsparcie wewnętrzne debugera dla zatrzymań (ang. Breaks), łącznie z:
    • Instrukcją AVR Break
    • Zatrzymaniem przy zmianie przepływu pamięci programu
    • Pojedynczym zatrzymaniem krokowym
    • Punkty wstrzymania (ang. Breakpoints) w pamięci programu na pojedynczym adresie lub na zakresie adresów
    • Punkty wstrzymania w pamięci danych na pojedynczym adresie lub na zakresie adresów
• Programowanie pamięci FLASH, EEPROM, bitów bezpiecznikowych i blokujących poprzez interfejs JTAG
• Wewnętrzne debugowanie wspierane przez AVR Studio^®

Interfejs AVR JTAG (kompatybilny ze standardem IEEE 1149.1) może być używany do:

• Testowania płytek drukowanych przez wykorzystanie możliwości skanowania ścieżki krawędziowej oferowanego przez JTAG
• Programowania pamięci nieulotnych, bitów bezpiecznikowych i blokujących
• Debugowania wewnętrznego

W kolejnych podrozdziałach podano krótki opis. Szczegółowy opis programowania za pomocą JTAG i używania łańcucha skanowania ścieżki krawędziowej znajduje się w rozdziałach "Programowanie poprzez interfejs JTAG".

Poniższy rysunek pokazuje schemat blokowy interfejsu JTAG oraz wbudowanego systemu debugowania.

Kontroler TAP jest pewną maszyną stanów sterowaną sygnałami TCK i TMS. Kontroler TAP wybiera albo rejestr instrukcji JTAG, albo jeden z kilku rejestrów danych jako łańcuch skanowania (rejestr przesuwający) pomiędzy wejściem TDI a wyjściem TDO. Rejestr instrukcji przechowuje instrukcje JTAG kontrolujące zachowanie się rejestru danych.

Rejestr ID, rejestr Bypass i Łańcuch Skanowania Ścieżki Krawędziowej (ang. Boundary-scan Chain) są rejestrami danych używanymi do testowania na poziomie płytki z mikrokontrolerem. Interfejs programowania JTAG (faktycznie składający się z kilku fizycznych i wirtualnych rejestrów danych) używany jest do szeregowego programowania JTAG poprzez interfejs JTAG. Wewnętrzny łańcuch skanowania i łańcuch skanowania punktów wstrzymania używane są jedynie do wewnątrzukładowego debugowania.

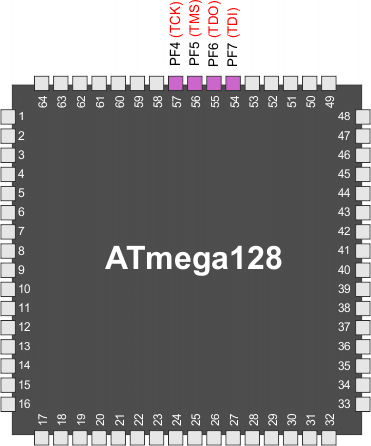

Dostęp do interfejsu JTAG odbywa się poprzez cztery końcówki AVR.

W terminologii JTAG końcówki te tworzą port dostępu dla testu (ang. Test Access Port, TAP). Są to:

• TMS: ang. Test Mode Select – Wybór trybu testu. Ta końcówka jest używana do nawigowania poprzez maszynę stanów kontrolera TAP.
• TCK: ang. Test Clock – Zegar testu. Operacja JTAG jest synchroniczna z TCK.
• TDI: Test Data In – Wejście danych testu. Wejściowe dane szeregowe, które mają zostać wsunięte do rejestru instrukcji lub do rejestru danych (Łańcuchy skanowania).
• TDO: Test Data Out – Wyjście danych testu. Wyjściowe dane szeregowe z rejestru instrukcji lub z rejestru danych.

Standard IEEE 1149.1 określa również opcjonalny sygnał TAP: TRST – Test ReSeT – Reset testu  – który nie jest tu dostępny.

Gdy bit bezpiecznikowy JTAGEN nie jest zaprogramowany, to te cztery końcówki TAP są normalnymi końcówkami portu, a kontroler TAP znajduje się w stanie resetu. Gdy bit ten zostanie zaprogramowany i bit JTD w rejestrze MCUCSR jest wyzerowany, to linie sygnałowe TAP zostają podciągnięte wewnętrznie do stanu wysokiego, a JTAG włącza się do skanowania ścieżki krawędziowej i programowania. W tym przypadku końcówka wyjściowa TAP (TDO) staje się wiszącą bez podłączenia w stanach, w których kontroler TAP nie przesuwa danych i z tego powodu musi być podłączona do opornika podciągającego lub innego urządzenia wyposażonego w oporniki podciągające (na przykład wejścia TDI następnego mikrokontrolera w łańcuchu skanowania). Mikrokontroler sprzedawany jest z zaprogramowanym bitem bezpiecznikowym JTAGEN.

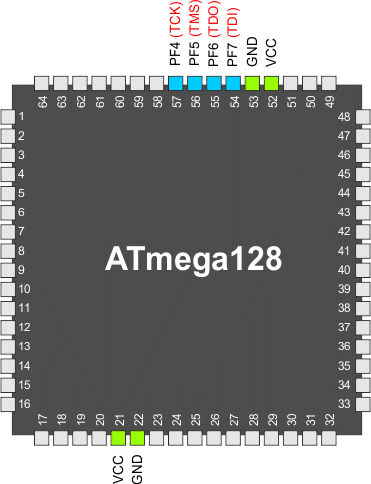

Dla wbudowanego systemu debugowania, dodatkowo do końcówek interfejsu JTAG, końcówka RESET jest monitorowana przez debuger w celu możliwości wykrywania zewnętrznych źródeł resetu. Debuger może również wymusić stan niski na końcówce RESET, aby zresetować cały system, zakładając użycie w aplikacji tylko otwartych kolektorów na linii resetowania.

Diagram stanów kontrolera TAP

Kontroler TAP jest 16-stanowym automatem skończonym, który steruje działaniem obwodu skanowania ścieżki krawędziowej, obwodu programowania JTAG lub wbudowanym systemem debugowania. Przejścia stanów zilustrowane na powyższym rysunku zależą od sygnału obecnego na końcówce TMS (pokazanego obok każdego przejścia stanu) w czasie narastającego zbocza na końcówce TCK. Stanem początkowym po resecie przy włączeniu zasilania (ang. Power-On Reset) jest stan Test-Logic-Reset.

Z definicji w tym dokumencie bit najmniej znaczący LSB jest wsuwany i wysuwany jako pierwszy bit dla wszystkich rejestrów przesuwających. Zakładając, iż bieżącym stanem jest Run-Test/Idle, typowy scenariusz wykorzystania interfejsu JTAG jest następujący:

• Na wejście TMS prześlij ciąg 1, 1, 0, 0 przy narastających zboczach TCK, aby wejść do rejestru przesuwającego instrukcji (ang. Shift Instruction Register) – stan Shift-IR. Będąc w tym stanie wsuń cztery bity instrukcji JTAG do rejestru instrukcji JTAG (ang. JTAG Instruction Register) z wejścia TDI przy narastającym zboczu TCK. Wejście TMS musi być utrzymywane w stanie niskim podczas wprowadzania trzech bitów LSB, aby pozostać w stanie Shift-IR. Bit MSB instrukcji jest wsuwany , gdy następuje opuszczenie tego stanu przez ustawienie TMS w stan wysoki. Podczas wsuwania instrukcji z końcówki TDI, przechwycony stan IR-state 0x01 jest wysuwany na końcówce TDO. Instrukcja JTAG wybiera określony rejestr danych jako ścieżkę pomiędzy TDI a TDO i kontroluje obwód otaczający wybrany rejestr danych.
• Zastosuj ciąg TMS 1, 1, 0, aby wejść ponownie w stan Run-Test/Idle. Instrukcja zostaje zatrzaśnięta na wyjściu równoległym ze ścieżki rejestru przesuwającego w stanie Update-IR. Stany Exit-IR, Pause-IR i Exit2-IR są używane tylko do nawigowania maszyny stanu.
• Na wejście TMS prześlij ciąg 1, 0, 0 przy narastających zboczach TCK, aby wejść do rejestru przesuwającego danych (ang. Shift Data Register) – stan Shift-DR. Będąc w tym stanie, załaduj wybrany rejestr danych (wybrany przez obecną instrukcję JTAG w rejestrze instrukcji JTAG) z wejścia TDI przy narastającym zboczu TCK. Aby pozostawać w stanie Shift-DR, wejście TMS musi być utrzymywane w stanie niskim podczas wprowadzania wszystkich bitów za wyjątkiem MSB. Najstarszy bit danych MSB jest wsuwany przy wyjściu z tego stanu przez ustawienie TMS w stan wysoki. Podczas wsuwania danych do rejestru danych z końcówki  TDI, wejścia równoległe rejestru danych przechwycone w stanie Capture-DR są wysuwane na końcówkę TDO.
• Zastosuj ciąg TMS sequence 1, 1, 0, aby ponownie wejść w stan Run-Test/Idle. Jeśli wybrany rejestr danych posiada zatrzaskiwane wyjście równoległe, to zatrzaskiwanie ma miejsce w stanie Update-DR. Stany Exit-DR, Pause-DR i  Exit2-DR służą jedynie do nawigowania maszyną stanów.

Jak pokazano na diagramie stanów nie musi występować wejście w stan Run-Test/Idle pomiędzy wybieraniem rejestrów instrukcji JTAG i danych, a niektóre instrukcje JTAG mogą wybierać pewne funkcje do wykonania w stanie Run-Test/Idle, co czyni go nieodpowiednim dla stanu bezczynności (ang. Idle state).

Uwaga: Niezależnie od początkowego stanu kontrolera TAP, zawsze można wejść w stan Test-Logic-Reset przez utrzymanie TMS w stanie wysokim przez pięć taktów zegara TCK.

Szczegółową informację na temat specyfikacji JTAG znajdziesz w literaturze wymienionej w podrozdziale "Biografia".

Jak pokazano na powyższym rysunku wsparcie sprzętowe dla wewnątrzukładowego debugowania składa się głównie z:

• Łańcucha skanowania na interfejsie pomiędzy wewnętrznym mikroprocesorem AVR a wewnętrznymi modułami peryferyjnymi
• Modułu punktów wstrzymania (ang. Break Point unit)
• Interfejsu komunikacyjnego pomiędzy mikroprocesorem a systemem JTAG

Wszystkie operacje odczytu lub modyfikacji/zapisu potrzebne do zaimplementowania debugera są wykonywane przez stosowanie instrukcji AVR poprzez wewnętrzny łańcuch skanowania mikroprocesora AVR. Mikroprocesor przesyła wynik do komórki odwzorowanej w pamięci we/wy, która jest częścią interfejsu komunikacyjnego pomiędzy mikroprocesorem a systemem JTAG.

Moduł punktów wstrzymania (ang. Break Point Unit) implementuje wstrzymanie przy zmianie przepływu programu (ang. Break on Change of Program Flow), wstrzymywanie krokowe (ang. Single Step Break),  2 punkty wstrzymania w pamięci programu (ang. 2 Program Memory Break Points) i 2 połączone punkty wstrzymania. Łącznie można skonfigurować 4 punkty wstrzymania jako:

• 4 pojedyncze punkty wstrzymania w pamięci programu
• 3 pojedyncze punkty wstrzymania w pamięci programu i 1 pojedynczy punkt wstrzymania w pamięci danych
• 2 pojedyncze punkty wstrzymania w pamięci programu + 2 pojedyncze punkty wstrzymania w pamięci danych
• 2 pojedyncze punkty wstrzymania w pamięci programu + 1 punkt wstrzymania w pamięci programu z maską (zakresowy punkt wstrzymania)
• 2 pojedyncze punkty wstrzymania w pamięci programu + 1 punkt wstrzymania w pamięci danych z maską (zakresowy punkt wstrzymania)

Debuger, podobnie jak AVR Studio, może jednakże użyć jednego lub więcej z tych zasobów dla swoich wewnętrznych celów, pozostawiając mniej możliwości użytkownikowi końcowemu. Listę specyficznych instrukcji JTAG debugowania wewnętrznego znajdziesz w następnym podrozdziale.

Bit bezpiecznikowy JTAGEN musi zostać zaprogramowany, aby uaktywnić Port JTAG dostępu testowego. Dodatkowo musi być zaprogramowany bit bezpiecznikowy OCDEN i nie może być ustawiony żaden z bitów blokujących, aby wbudowany system debugowania działał. Ze względów bezpieczeństwa system ten jest nieaktywny po ustawieniu dowolnego bitu blokującego. W przeciwnym razie wbudowany system debugowania udostępniałby tylne wejście do zabezpieczonego mikrokontrolera.

AVR JTAG ICE firmy Atmel jest zaawansowanym narzędziem do testowania i uruchamiania wszystkich 8-bitowych mikrokontrolerów RISC AVR posiadających interfej JTAG zgodny ze standardem IEEE 1149.1. JTAG ICE i interfejs AVR Studio dają użytkownikowi zupełną kontrolę nad wewnętrznymi zasobami mikrokontrolera, pomagając zredukować czas projektowania dzięki uproszczeniu debugowania. JTAG ICE wykonuje emulację w czasie rzeczywistym mikrokontrolera, podczas jego pracy w systemie docelowym.

Pełny opis AVR JTEG ICE znajdziesz w Internecie. Stamtąd również możesz pobrać darmowe AVR Studio (obecnie firma Atmel została przejęta przez Microchip i wszelkie narzędzia znajdują się w witrynie tej firmy).

Wszystkie niezbędne rozkazy wykonawcze są dostępne w AVR Studio, zarówno na poziomie źródłowym jak i na poziomie kodu maszynowego. Użytkownik może wykonywać program krokowo albo wchodząc do funkcji, albo przechodząc ponad nimi, wychodząc z funkcji, umieszczając kursor na rozkazie i wykonując program, aż rozkaz ten zostanie osiągnięty, zatrzymywać wykonanie oraz resetować wykonywanie programu na docelowym mikrokontrolerze. Dodatkowo użytkownik może mieć nieograniczoną liczbę programowych punktów wstrzymania (przez użycie instrukcji BREAK) oraz do dwóch punktów wstrzymania w pamięci danych, alternatywnie połączonych w zakresowy punk wstrzymania.

Uważa się, iż wsparcie wewnątrzukładowego debugowania to prywatne instrukcje JTAG używane tylko wewnątrz firmy ATMEL oraz wśród jej wybranych kooperantów. Poniższe kody podane są jedynie do wglądu.

PRIVATE0; 0x8 Prywatna instrukcja JTAG dająca dostęp do wewnętrznego systemu debugowania.
PRIVATE1; 0x9 Prywatna instrukcja JTAG dająca dostęp do wewnętrznego systemu debugowania.
PRIVATE2; 0xA Prywatna instrukcja JTAG dająca dostęp do wewnętrznego systemu debugowania.
PRIVATE3; 0xB Prywatna instrukcja JTAG dająca dostęp do wewnętrznego systemu debugowania.

Programowanie mikrokontrolera AVR poprzez JTAG wykonywane jest przy pomocy 4-końcówkowego portu JTAG: TCK, TMS, TDI i TDO. Są to jedyne końcówki, które muszą być sterowane przy wykonywaniu programowania JTAG (dodatkowo do końcówek zasilania). Nie ma potrzeby zastosowania zewnętrznie napięcia 12V. Aby uaktywnić port dostępu testowego JTAG (ang. JTAG Test Access Port), bit bezpiecznikowy JTAGEN musi być zaprogramowany oraz należy wyzerować bit JTD w rejestrze MCUCSR.

Programowanie poprzez interfejs JTAG obsługuje:

• Programowanie i weryfikację pamięci FLASH
• Programowanie i weryfikację pamięci EEPROM
• Programowanie i weryfikację bitów bezpiecznikowych
• Programowanie i weryfikację bitów blokujących

Zabezpieczenia bitami blokującymi są dokładnie takie same jak w trybie programowania równoległego. Jeśli zostały zaprogramowane bity blokujące LB1 i LB2, to bitu bezpiecznikowego OCDEN nie można zaprogramować bez wcześniejszego wyczyszczenia mikrokontrolera (ang. Chip Erase). Jest to zabezpieczenie uniemożliwiające włamanie się tylnymi drzwiami do zabezpieczonego mikrokontrolera i odczytanie jego zawartości.

Szczegóły na temat programowania przez interfejs JTAG oraz instrukcji JTAG specyficznych dla programowania znajdziesz w podrozdziale "Programowanie poprzez interfejs JTAG".

OCDR – On-chip Debug Register – Rejestr wewnętrznego debugowania

Rejestr OCDR udostępnia kanał komunikacyjny od pracującego programu w mikrokontrolerze do debugera. Mikroprocesor może przesłać jakiś bajt do debugera przez zapis pod ten adres. W tym samym czasie znacznik wewnętrzny zapisu do rejestru we/wy debugowania (ang. I/O Debug Register Dirty, IDRD) zostaje ustawiony, aby poinformować debuger, iż rejestr ten został zapisany. Gdy mikroprocesor odczytuje rejestr OCDR, to 7 młodszych bitów będą pochodziły z rejestru OCDR, podczas gdy najstarszy bit MSB będzie bitem IDRD. Debuger zeruje bit IDRD, gdy odczyta informację z rejestru.

W niektórych mikrokontrolerach AVR rejestr OCDR jest współdzielony ze standardowym rejestrem we/wy. W takim przypadku dostęp do rejestru OCDR staje się możliwy dopiero po zaprogramowaniu bitu bezpiecznikowego OCDEN, a dostęp ten uaktywnia debuger. We wszystkich pozostałych przypadkach dostęp następuje do standardowego rejestru we/wy. Sposób wykorzystywania rejestru OCDR znajdziesz w dokumentacji swojego debugera.

Aby otrzymać więcej informacji na temat ogólnej ścieżki skanowania krawędziowego, skonsultuj się z następującą literaturą:

• IEEE: IEEE Std. 1149.1-1990. IEEE Standard Test Access Port and Boundary-scan Architecture, IEEE, 1993
• Colin Maunder: The Board Designers Guide to Testable Logic Circuits, Addison-Wesley, 1992

Łańcuch skanowania ścieżki krawędziowej (ang. Boundary-scan Chain) posiada możliwość ustawiania i odczytywania poziomów logicznych na cyfrowych końcówkach we/wy oraz na granicy pomiędzy logiką cyfrową i analogową dla obwodów analogowych, które posiadają połączenia poza układem mikrokontrolera. Na poziomie systemu wszystkie układy scalone posiadające interfejsy JTAG są połączone szeregowo sygnałami TDI/TDO w celu utworzenia długiego rejestru przesuwającego. Zewnętrzny kontroler ustawia układy, tak aby na ich wyjściach pojawiły się pożądane wartości, a następnie obserwuje wartości wejściowe otrzymywane z innych układów. Kontroler porównuje otrzymane dane z wynikiem oczekiwanym. W ten sposób skanowanie ścieżki krawędziowej dostarcza mechanizmu testowania wzajemnych połączeń i integralności składników na płytkach drukowanych używając jedynie sygnałów TAP.

Do testowania płytek drukowanych można używać czterech obowiązkowo zdefiniowanych instrukcji JTAG standardu IEEE 1149.1: IDCODE, BYPASS, SAMPLE/PRELOAD i EXTEST, jak również specyficznej, publicznej instrukcji AVR JTAG: AVR_RESET. Początkowe skanowanie ścieżki rejestru danych pokaże kod identyfikacyjny (ID-code) mikrokontrolera, ponieważ IDCODE jest standardową instrukcją JTAG. Może być pożądane utrzymywanie mikrokontrolera AVR w stanie resetu podczas trybu Testu. Jeśli nie ma resetu, to stany wejść mikrokontrolera mogą być określone za pomocą operacji skanowania, a wewnętrzne oprogramowanie może znaleźć się w stanie nieokreślonym przy wyjściu z trybu testu. Wchodząc w reset, wyjścia każdej końcówki portu natychmiast przejdą w stan wysokiej impedancji, co czyni zbędą instrukcję HIGHZ. Jeśli zajdzie potrzeba, można wysłać instrukcję BYPASS, aby wykonać najkrótszy możliwy łańcuch skanowania poprzez mikrokontroler. Mikrokontroler można ustawić w stan resetu albo przez wymuszenie stanu niskiego na zewnętrznej końcówce RESET, albo przez wysłanie instrukcji AVR_RESET z odpowiednim ustawieniem rejestru danych resetu (ang. Reset Data Register).

Instrukcja EXTEST jest używana do próbkowania zewnętrznych końcówek i ładowania końcówek wyjścia danymi. Dane wyjściowe latch (przerzutniki zatrzaskowe) zostaną wstawione na końcówki, gdy tylko instrukcja EXTEST zostanie załadowana do rejestru JTAG IR. Z tego powodu należy również użyć SAMPLE/PRELOAD do ustawienia początkowych wartości w pierścieniu skanowania, aby zapobiec uszkodzenia płyty z mikroprocesorem przy pierwszym wydawaniu instrukcji EXTEST. SAMPLE/PRELOAD można również używać do szybkich ujęć stanu końcówek podczas normalnej pracy układu.

Bit bezpiecznikowy JTAGEN musi być zaprogramowany oraz bit JTD w rejestrze we/wy MCUCSR musi być wyzerowany, aby uaktywnić port dostępu testowego JTAG.

Gdy używany jest interfejs JTAG do skanowania ścieżki krawędziowej, możliwe jest stosowanie wyższej częstotliwości zegara JTAG TCK od wewnętrznej częstotliwości układu. Zegar układu nie musi pracować.

Rejestry danych istotne dla operacji skanowania ścieżki krawędziowej to:

• Rejestr pomijania (ang. Bypass Register)
• Rejestr identyfikacji mikrokontrolera (ang. Device Identification Register)
• Rejestr resetowania (ang. Reset Register)
• Łańcuch skanowania ścieżki krawędziowej (ang. Boundary-scan Chain)

Rejestr pomijania (ang. Bypass Register)

Rejestr pomijania składa się z pojedynczego stopnia rejestru przesuwającego. Gdy rejestr pomijania zostanie wybrany jako ścieżka pomiędzy TDI i TDO, to jest on resetowany na 0 przy opuszczaniu stanu kontrolnego Capture-DR. Rejestru pomijania można używać do skracania łańcucha skanowania w systemie, gdy inne mikrokontrolery mają być testowane.

Rejestr identyfikacji mikrokontrolera (ang. Device Identification Register)

Poniższy rysunek przedstawia strukturę rejestru identyfikacyjnego:

Wersja

Wersja jest 4-bitowym numerem określającym odmianę modelu mikrokontrolera. Numery wersji: 0x0 dla wersji A, 0x1 dla B itd.

Numer elementu

Jest to 16-bitowy kod identyfikujący model mikrokontrolera. Dla ATmega64 numer elementu JTAG wynosi 0x9702 (szesnastkowo).

Identyfikator producenta

Jest to 11-bitowy kod identyfikujący wytwórcę danego elementu. Dla firmy ATMEL kod ten jest równy 0x01F (szesnastkowo).

Rejestr resetowania (ang. Reset Register)

Jest to rejestr danych testu (ang. Test Data Register) używany do resetowania mikrokontrolera. Ponieważ w czasie resetu mikroprocesor AVR wprowadza końcówki portów w stan wysokiej impedancji, to rejestr resetowania może również zastąpić działanie opcjonalnej, niezaimplementowanej instrukcji JTAG HIGHZ.

Wysoka wartość w rejestrze resetowania odpowiada wymuszeniu stanu niskiego na zewnętrznej końcówce RESET. Mikrokontroler jest resetowany tak długo, jak wysoka wartość jest obecna w rejestrze resetowania. Zależnie od ustawień bitów bezpiecznikowych mikroprocesor pozostanie w stanie resetu przez okres upływu czasu resetowania (ang. Reset Time-Out Period) (zobacz do podrozdziału "Źródła zegarowe") po zwolnieniu rejestru resetowania. Wyjście z tego rejestru danych nie jest zatrzaskiwane, zatem reset będzie miał miejsce natychmiast, jak pokazano na poniższym rysunku:

Łańcuch skanowania ścieżki krawędziowej (ang. Boundary-scan Chain)

Łańcuch skanowania ścieżki krawędziowej posiada możliwość sterowania poziomami logicznymi i obserwowania ich na cyfrowych końcówkach we/wy jak również na granicy pomiędzy logiką cyfrową i analogową dla obwodów analogowych, które posiadają pozaukładowe połączenia.

Pełny opis znajdziesz w podrozdziale "Łańcuch skanowania ścieżki krawędziowej".

Rejestr instrukcji ma szerokość 4 bitów, wspierając 16 instrukcji. Poniżej wymienione zostały instrukcje JTAG użyteczne w operacji skanowania ścieżki krawędziowej. Zauważ, iż opcjonalna instrukcja HIGHZ nie została zaimplementowana, lecz wszystkie końcówki posiadające możliwość przejścia w stan wysokiej impedancji mogą być ustawione w ten stan przez wykorzystanie instrukcji AVR_RESET, ponieważ początkowym stanem dla wszystkich końcówek portów jest stan wysokiej impedancji.

Z definicji w tym rozdziale, najmłodszy bit LSB (ang. Least Significant Bit) jest pierwszym wsuwanym i pierwszym wysuwanym dla wszystkich rejestrów przesuwających.

Kod operacyjny każdej instrukcji jest pokazany za jej nazwą w formacie szesnastkowym. Tekst opisuje, który rejestr danych zostaje wybrany jako ścieżka pomiędzy TDI i TDO dla każdej instrukcji.

EXTEST; 0x0

Obowiązkowa instrukcja JTAG do wyboru łańcucha skanowania ścieżki krawędziowej jako rejestru danych do testowania obwodów zewnętrznych dla obudowy mikrokontrolera AVR. W łańcuchu skanowania dostępne jest dla końcówek portów wyłączanie oporników podciągających, sterowanie wyjściem, dane wyjściowe i wejściowe. Dla obwodów analogowych posiadających połączenia pozaukładowe interfejs pomiędzy logiką analogową a cyfrową znajduje się w łańcuchu skanowania. Zawartości zatrzaśniętych wyjść są wyprowadzane na zewnątrz, gdy tylko rejestr instrukcji JTAG (ang. JTAG IRregister) zostanie załadowany instrukcją EXTEST.

Aktywne stany:

• Capture-DR: Dane na zewnętrznych końcówkach zostają spróbkowane do łańcucha skanowania ścieżki krawędziowej.
• Shift-DR: Wewnętrzny łańcuch skanowania jest przesuwany przez wejście TCK.
• Update-DR: Dane z łańcucha skanowania zostają podane na końcówki wyjściowe.

IDCODE; 0x1

Opcjonalna instrukcja JTAG wybierająca 32-bitowy rejestr identyfikacji jako rejestr danych. Rejestr identyfikacji składa się z numeru wersji, numeru mikrokontrolera oraz kodu producenta wybranego przez JEDEC. Jest to standardowa instrukcja po włączeniu zasilania.

Aktywne stany:

• Capture-DR: Dane w rejestrze IDCODE zostają spróbkowane  do łańcucha skanowania ścieżki krawędziowej.
• Shift-DR: Łańcuch skanowania IDCODE jest przesuwany przez wejście TCK.

SAMPLE_PRELOAD; 0x2

Obowiązkowa instrukcja JTAG do wstępnego załadowania zatrzasków wyjściowych oraz zrobienia ujęcia stanu końcówek we/wy bez wpływania na pracę systemu. Jednakże zatrzaski wyjściowe nie są połączone z końcówkami. Jako rejestr danych zostaje wybrany łańcuch skanowania ścieżki krawędziowej.

Aktywne stany:

• Capture-DR: Dane na zewnętrznych końcówkach zostają spróbkowane do łańcucha skanowania ścieżki krawędziowej.
• Shift-DR: Łańcuch skanowania ścieżki krawędziowej jest przesuwany przez wejście TCK.
• Update-DR: Dane z łańcucha skanowania ścieżki krawędziowej zostają podane na zatrzaski wyjściowe. Jednak zatrzaski te nie są połączone z końcówkami.

AVR_RESET; 0xC

Publiczna instrukcja JTAG specyficzna dla AVR wymuszająca stan resetu w mikrokontrolerze AVR lub zwalniająca źródło resetu JTAG. Kontroler TAP nie jest resetowany przez tą instrukcję. Jednobitowy rejestr resetu zostaje wybrany jako rejestr danych. Zwróć uwagę, iż reset ten będzie aktywny tak długo, jak w łańcuchu resetu znajduje się logiczna jedynka. Wyjście z tego łańcucha nie jest przepuszczane przez przerzutnik zatrzaskowy latch.

Aktywne stany:

• Shift-DR: Rejestr resetu jest przesuwany przez wejście TCK.

BYPASS; 0xF

Obowiązkowa instrukcja JTAG wybierająca rejestr pomijania (ang. Bypass Register) na rejestr danych.

Aktywne stany:

• Capture-DR: Umieszcza logiczne zero w rejestrze pomijania.
• Shift-DR: Komórka rejestru pomijania jest przesuwana pomiędzy TDI a TDO.

Łańcuch skanowania ścieżki krawędziowej (ang. Boundary-scan chain) posiada możliwość sterowania poziomami logicznymi i obserwowania ich na cyfrowych końcówkach we/wy, jak również na granicy logiki cyfrowej i analogowej dla analogowych obwodów posiadających pozaukładowe połączenia.

Skanowanie cyfrowych końcówek portów

Komórka skanowania ścieżki krawędziowej dla dwukierunkowej końcówki portu z opornikiem podciągającym

Powyższy rysunek pokazuje komórkę skanowania ścieżki krawędziowej dla dwukierunkowej końcówki portu z funkcją podciągania. Komórka składa się ze standardowej komórki skanowania ścieżki krawędziowej dla funkcji włączania podciągania (ang. Pull-up Enable, PUExn) oraz z komórki dwukierunkowej końcówki, która łączy trzy sygnały: Output Control – OCxn (sterowanie wyjściem), Output Data – ODxn (dane wyjściowe) i Input Data – IDxn (dane wejściowe) w dwustopniowy rejestr przesuwający. Indeksy portu i końcówki nie są używane w dalszym opisie.

Logika skanowania ścieżki krawędziowej nie jest pokazana na rysunkach w tym rozdziale. Poniższy rysunek przedstawia prostą końcówkę portu cyfrowego, jak opisano w rozdziale "Porty we/wy".

Schemat ogólnej końcówki portu z wydzieleniem obszaru skanowania ścieżki krawędziowej

Obwód skanowania ścieżki krawędziowej z poprzedniego rysunku zastępuje zielony obszar ograniczony kreskowaną linią. Jeśli nie jest obecna żadna alternatywna funkcja portu, to dane wejściowe ID odpowiadają wartości rejestru PINxn (lecz ID nie ma synchronizatora), dane wyjściowe OD odpowiadają rejestrowi PORT, sterowanie wyjściem OC odpowiada rejestrowi kierunku danych DD, a włączanie podciągania POExn odpowiada wyrażeniu logicznemu PUD · DDxn · PORTxn.

Cyfrowe funkcje alternatywne są podłączone poza obszarem zielonym, aby umożliwiać łańcuchowi skanowania odczyt aktualnej wartości końcówki. Przy funkcji analogowej występuje bezpośrednie połączenie od końcówki zewnętrznej do obwodu analogowego, a łańcuch skanowania jest wstawiony w interfejs pomiędzy logiką cyfrową a modułem analogowym.

Skanowanie ścieżki krawędziowej a interfejs 2-przewodowy

Końcówki SCL i SDA należące do 2-przewodowego interfejsu posiadają jeden dodatkowy sygnał sterujący w łańcuchu skanowania: włączanie interfejsu 2-przewodowego (ang. Two-wire Interface Enable, TWIEN).

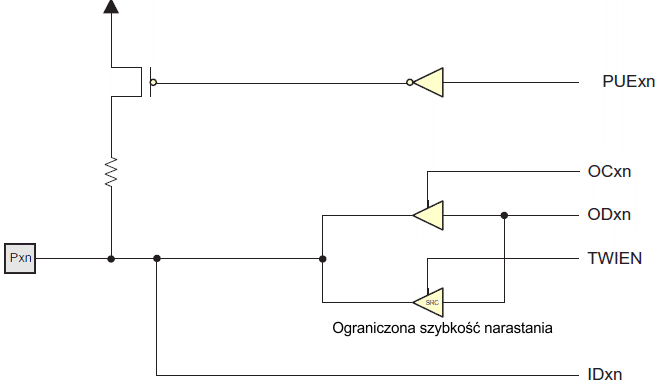

Dodatkowy sygnał dla 2-przewodowego interfejsu

Jak pokazano na powyższym rysunku sygnał TWIEN włącza trójstanowy bufor z kontrolą szybkości narastania sygnału równolegle ze zwykłą cyfrową końcówką portu. Do sygnału TWIEN dołączona zostaje ogólna komórka skanowania (pokazana dalej).

Skanowanie końcówki RESET

Końcówka RESET akceptuje 5V przy aktywności w stanie niskim oraz 12V przy aktywności w stanie wysokim dla równoległego programowania wysokonapięciowego (ang. High Voltage Parallel Programming). Komórka obserwująca, pokazana na rysunku poniżej, jest wstawiona zarówno dla 5V sygnału resetu RSTT jak i dla 12V sygnału resetu RSTHV.

Komórka tylko obserwująca

Skanowanie końcówek zegarowych

Mikrokontrolery AVR posiadają wiele opcji zegarowych wybieranych przez bity bezpiecznikowe. Są to: wewnętrzny oscylator RC, zewnętrzny oscylator RC, zewnętrzny zegar, oscylator kwarcowy (wysokiej częstotliwości), oscylator kwarcowy niskiej częstotliwości i rezonator ceramiczny.

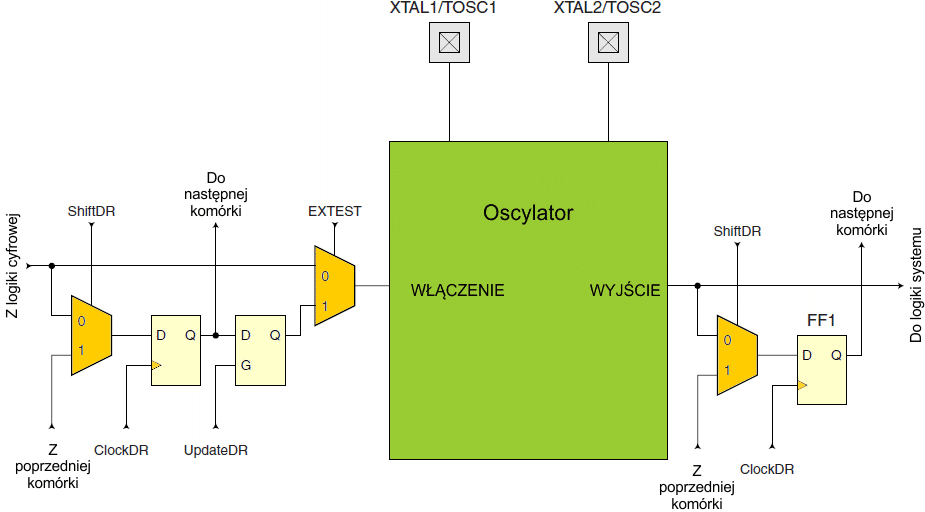

Poniższy rysunek pokazuje, jak każdy oscylator z zewnętrznym połączeniem jest wspierany w łańcuchu skanowania.

Komórki skanowania ścieżki krawędziowej dla oscylatorów i opcji zegarowych

Sygnał włączania (ang. Enable) jest wspierany przez ogólną komórkę skanowania ścieżki krawędziowej, natomiast wyjście oscylatora/zegara (ang. Output) jest podłączone do komórki tylko obserwującej. Oprócz głównego zegara, timer oscylatora jest skanowany w ten sam sposób. Wyjście wewnętrznego oscylatora RC nie jest skanowane, ponieważ ten oscylator nie ma zewnętrznych połączeń.

Poniższa tabelka podsumowuje rejestry skanowania dla zewnętrznej końcówki zegarowej XTAL1, oscylatorów z połączeniami XTAL1/XTAL2 jak również timera oscylatora 32 kHz.

Skanowanie komparatora analogowego

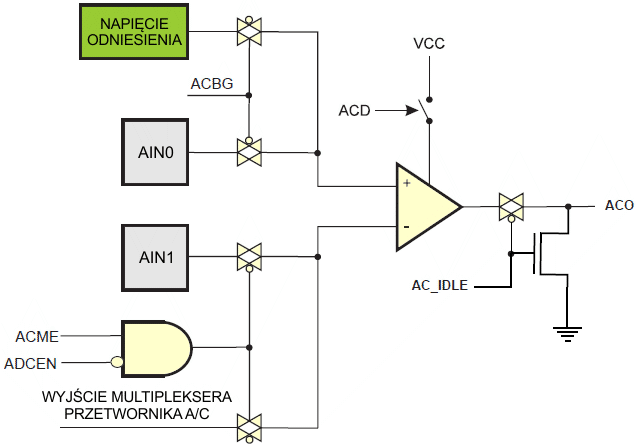

Istotne sygnały komparatora dotyczące skanowania ścieżki krawędziowej pokazuje poniższy rysunek.

Do każdego z tych sygnałów dołączona jest przedstawiona poniżej komórka skanowania ścieżki krawędziowej.

Sygnały te opisuje poniższa tabelka. Nie ma potrzeby wykorzystywania komparatora do czystych testów połączeń, ponieważ wszystkie jego wejścia analogowe są również współdzielone z końcówkami portu cyfrowego.

Skanowanie przetwornika A/C

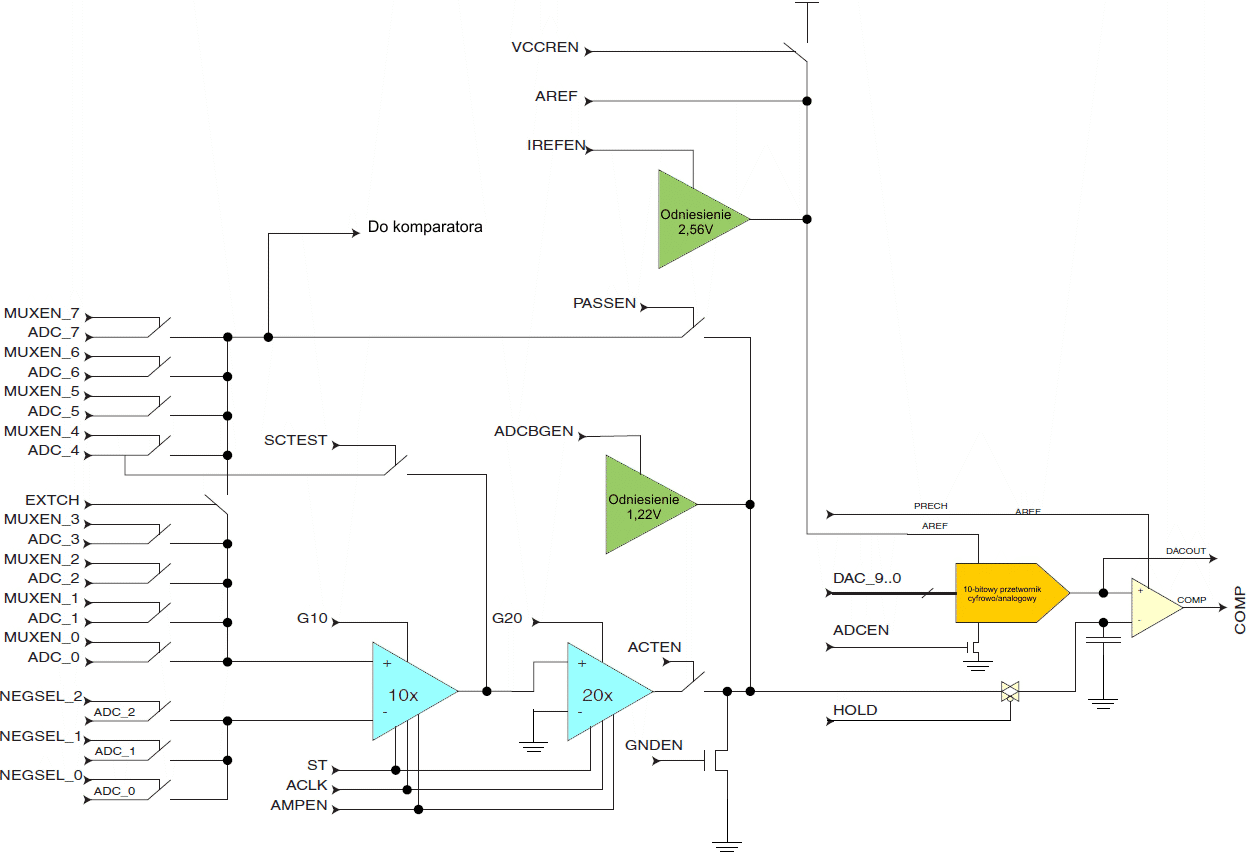

Poniżej przedstawiono schemat blokowy przetwornika A/C ze wszystkimi istotnymi sygnałami kontrolnymi i śledzącymi.

Do każdego z tych sygnałów dołączona jest poniższa komórka skanowania ścieżki krawędziowej.

Przetwornik A/C nie musi być używany do czystego testowania połączeń, ponieważ wszystkie wejścia analogowe są również dzielone z końcówkami portu cyfrowego.

Sygnały skanowania ścieżki krawędziowej dla przetwornika A/C

Jeśli przetwornik A/C nie ma być używany podczas skanu, to należy użyć wartości wejściowe z tabelki powyżej. Nie zaleca się użytkownikom używania stopni wzmocnienia różnicowego w czasie skanowania. Stopnie wzmacniania oparte na przełączanej pojemności wymagają szybkiej pracy i dokładnego taktowania, co trudno uzyskać w łańcuchu skanowania. Dlatego nie dostarczono szczegółów dotyczących działań różnicowego stopnia wzmacniającego.

Przetwornik A/C AVR oparty jest na pokazanym na schemacie obwodzie analogowym pracującym wg algorytmu kolejnych przybliżeń zaimplementowanego w logice cyfrowej. Gdy jest on używany w skanowaniu ścieżki krawędziowej, to problemem jest zwykle zapewnienie, iż przyłożone napięcie analogowe będzie mierzone w pewnych granicach. Można to łatwo wykonać bez uruchamiania algorytmu kolejnych przybliżeń: użyj dolnej granicy na cyfrowych liniach DAC[9:0], upewnij się, iż na wyjściu komparatora jest stan niski, następnie zastosuj górna granicę na cyfrowych liniach DAC[9:0] i zweryfikuj, iż wyjście z komparatora jest w stanie wysokim.

Przetwornik analogowo/cyfrowy nie musi być używany do testowania połączeń, ponieważ wszystkie wejścia analogowe są dzielone również z końcówkami portu cyfrowego.

Gdy używasz przetwornika A/C, pamiętaj o następujących rzeczach:

• Końcówka portu dla używanego kanału przetwornika A/C musi być skonfigurowana jako wejście z wyłączonymi opornikami podciągającymi, aby uniknąć konfliktów sygnałowych.
• W trybie normalnym wykonywana jest pusta konwersja (składająca się z 10 porównań), gdy zostaje włączony przetwornik A/C. Zaleca się odczekanie co najmniej 200 ns po włączeniu przetwornika A/C przed kontrolowaniem/obserwowaniem jakiegokolwiek sygnału przetwornika lub wykonanie pustej konwersji przed użyciem pierwszego wyniku.
• Wartości DAC muszą być stabilne w wartości w punkcie środkowym 0x200, gdy sygnał HOLD jest utrzymywany w stanie niskim (tryb próbkowania).

Jako przykład rozważ zadanie weryfikowania sygnału wejściowego 1,5V ±5% w kanale 3 przetwornika A/C, gdy napięcie zasilania ma wartość 5,0V i AREF jest zewnętrznie połączone z VCC.

Dolna granica:

Górna granica:

Używane są zalecane wartości z wcześniejszej tabelki, o ile inne wartości nie zostaną podane w algorytmie z tabelki poniżej. Pokazane są jedynie wartości łańcucha skanowania dla  DAC i końcówek portu. Kolumna "Działania" opisuje, jaka instrukcja JTAG ma być użyta przed wypełnieniem rejestru skanowania ścieżki krawędziowej kolejnymi kolumnami. Weryfikacja powinna być wykonana na wysłanych i odczytanych danych skanowania z tego samego wiersza w tabeli.

Algorytm używania przetwornika A/C

Używając tego algorytmu ograniczenie czasowe na sygnał HOLD ogranicza częstotliwość zegarową TCK. Ponieważ algorytm utrzymuje HOLD w stanie wysokim przez pięć kroków, częstotliwość zegarowa TCK musi wynosić co najmniej pięć razy liczba bitów skanowania podzielona przez maksymalny czas podtrzymywania, t_hold,max.

Tabela poniżej pokazuje kolejność skanowania pomiędzy TDI a TDO, gdy zostaje wybrany łańcuch skanowania ścieżki krawędziowej jako ścieżka danych. Bit 0 oznacza najmłodszy bit LSB, który jest wsuwany jako pierwszy do łańcucha skanowania i wysuwany z niego jako pierwszy. Kolejność skanowania stara się zachować kolejność końcówek w obudowie mikrokontrolera. Stąd  bity portu A są skanowane w odwrotnej kolejności bitów stosunku do pozostałych portów. Wyjątkami od tych reguł są łańcuchy skanowania dla obwodów analogowych. które stanowią najbardziej znaczące bity łańcucha skanowania bez względu na fizyczne końcówki, z którymi są połączone.

Na przedstawionym poprzednio rysunku komórki skanowania ścieżki krawędziowej (który umieściliśmy powyżej dla przypomnienia) PXn.Data odpowiada FF0, PXn.Control odpowiada FF1 i PXn.Pullup_Enable odpowiada FF2. Bity 2, 3, 4 i 5 portu C nie występują w łańcuchu skanowania, ponieważ końcówki te tworzą końcówki TAP, gdy JTAG zostaje uaktywniony.

Oprogramowanie do automatycznego generowania testów używa standardowego formatu dla plików opisujących układy posiadające zaimplementowane skanowanie ścieżki krawędziowej. W plikach tych stosowany jest język opisu skanowania ścieżki krawędziowej (ang. Boundary-scan Description Language, BSDL). W opisie jest zawarta kolejność oraz funkcja bitów w rejestrze danych skanowania ścieżki krawędziowej (ang. Boundary-scan Data Register). Dla mikrokontrolera ATmega64 dostępny jest odpowiedni plik BSDL.

MCUCSR – MCU Control and Status Register – Rejestr sterowania i stanu mikrokontrolera

Bit 7 – JTD: JTAG Interface Disable – Wyłączenie interfejsu JTAG

Gdy ten bit ma stan zero, to interfejs JTAG będzie włączony, jeśli zaprogramowano bit bezpiecznikowy JTAGEN. Jeśli bit ma stan 1, interfejs JTAG jest wyłączony. Aby zapobiec niezamierzonemu włączeniu lub wyłączeniu interfejsu JTAG, zmiana tego bitu wymaga użycia sekwencji czasowej. Aplikacja musi wpisać pożądaną wartość do tego bitu dwukrotnie w ciągu czterech taktów zegara.

Jeśli interfejs JTAG jest pozostawiony bez podłączenia do innego obwodu JTAG, to bit JTD należy ustawić na jeden. Powodem jest unikanie statycznego prądu na końcówce TDO w interfejsie JTAG.

Bit 4 – JTRF: JTAG Reset Flag – Znacznik resetu JTAG

Ten bit jest ustawiany, jeśli reset był spowodowany logiczną jedynką w rejestrze resetu JTAG wybranego przez instrukcję JTAG AVR_RESET. Bit ten jest resetowany przez reset przy włączeniu lub przez zapis w nim logicznego zera.
