Poniżej wykresy przedstawiają typowe zachowanie mikrokontrolera ATtiny15L. Dane z wykresów nie były testowane. Wszystkie pomiary poboru prądu zostały wykonane z końcówkami we/wy skonfigurowanymi jako wejścia z podłączonymi wewnętrznie opornikami podciągającymi.

Pobór prądu jest funkcją kilku czynników takich jak, napięcie pracy, częstotliwość robocza, obciążenie końcówek we/wy, częstotliwość przełączania poziomów logicznych na końcówkach we/wy, wykonywany kod i temperatura otoczenia. Dominującymi czynnikami są napięcie zasilania i częstotliwość pracy. Prąd pobierany z końcówek przy obciążeniu pojemnościowym można oszacować (dla jednej końcówki) następująco:

V_CC = napięcie pracy,
C_L = pojemność obciążenia,
f_SW = średnia częstotliwość przełączania stanów logicznych na końcówce we/wy.

Różnica pomiędzy bieżącym poborem prądu w trybie wyłączenia zasilania z uruchomionym licznikiem zegarowym (ang. Watchdog Timer) oraz w tym samym trybie bez uruchomionego licznika zegarowego reprezentuje prąd różnicowy pobierany przez ten licznik.

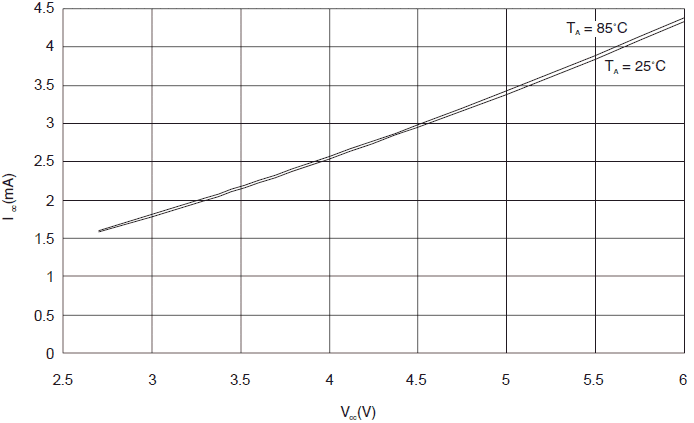

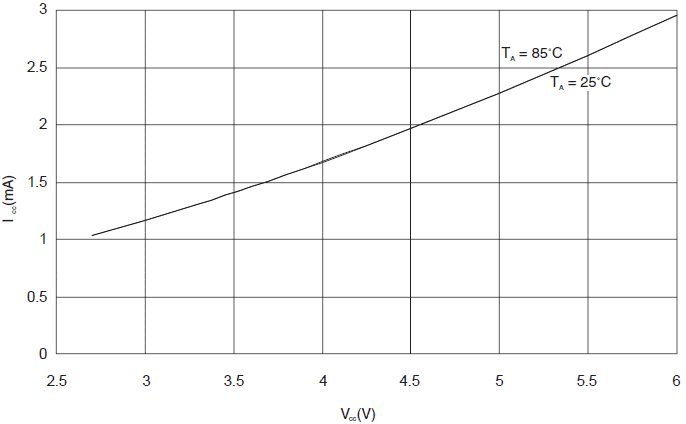

Pobór prądu w trybie aktywnym w funkcji napięcia zasilania V_CC,
mikrokontroler taktowany wewnętrznym oscylatorem RC 1,6MHz
obrazek

Pobór prądu w trybie bezczynnym w funkcji napięcia zasilania V_CC,
mikrokontroler taktowany wewnętrznym oscylatorem RC 1,6MHz
obrazek

Względna częstotliwość wewnętrznego oscylatora RC w funkcji napięcia pracy
obrazek

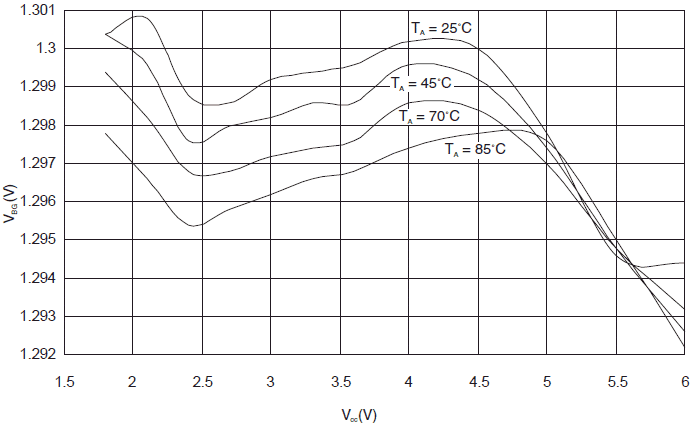

Wewnętrzne napięcie odniesienia w funkcji napięcia zasilania V_CCmierzone komparatorem analogowym
obrazek

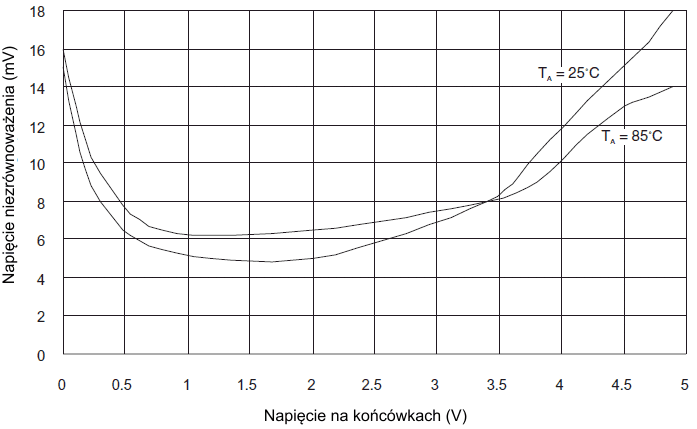

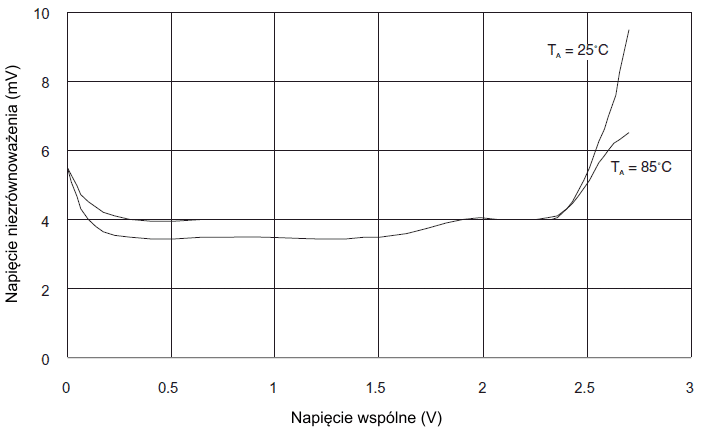

Bezwzględne napięcie niezrównoważenia komparatora analogowego
w funkcji napięcia wspólnego na obu końcówkach, V_CC = 5V
obrazek

Bezwzględne napięcie niezrównoważenia komparatora analogowego
w funkcji napięcia wspólnego na obu końcówkach, V_CC = 2,7V
obrazek

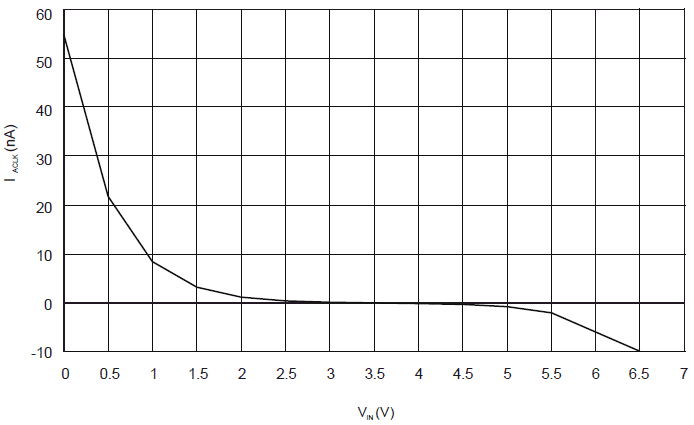

Wejściowy prąd upływu komparatora analogowego
w funkcji napięcia wejściowego, V_CC = 6V, T_A = 25°C
obrazek

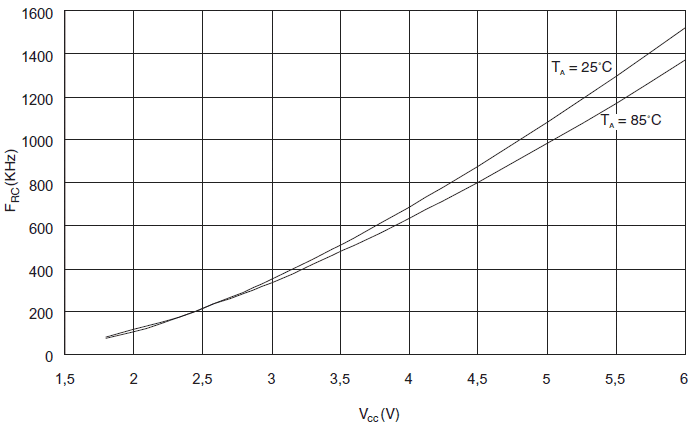

Częstotliwość oscylatora licznika zegarowego
w funkcji napięcia zasilania V_CC obrazek

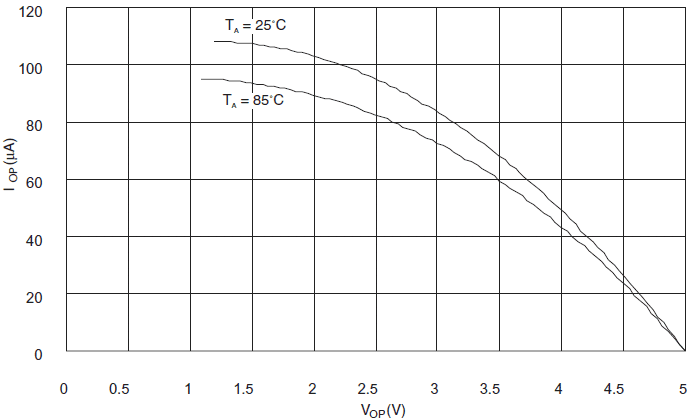

Prąd opornika podciągającego
w funkcji napięcia wejściowego, V_CC = 5V
obrazek

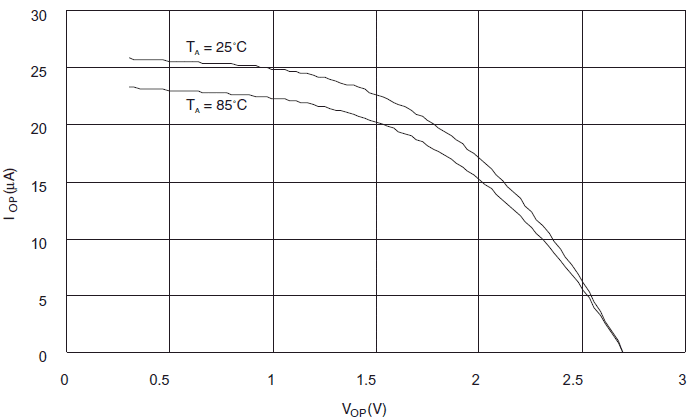

Prąd opornika podciągającego w funkcji napięcia wejściowego, V_CC = 2,7V
obrazek

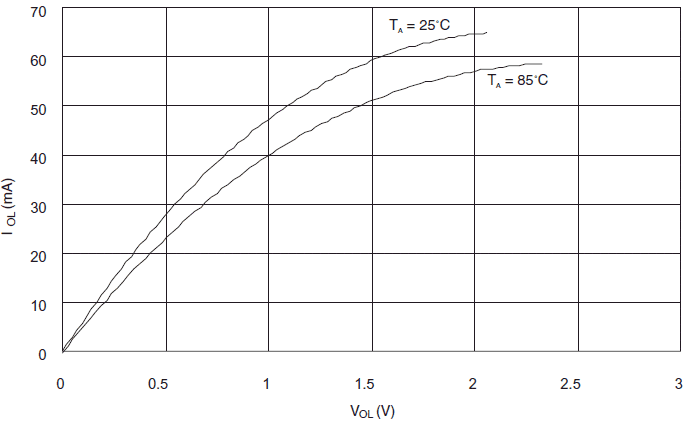

Prąd wpływający do końcówki
w funkcji napięcia wyjściowego, V_CC = 5V
obrazek

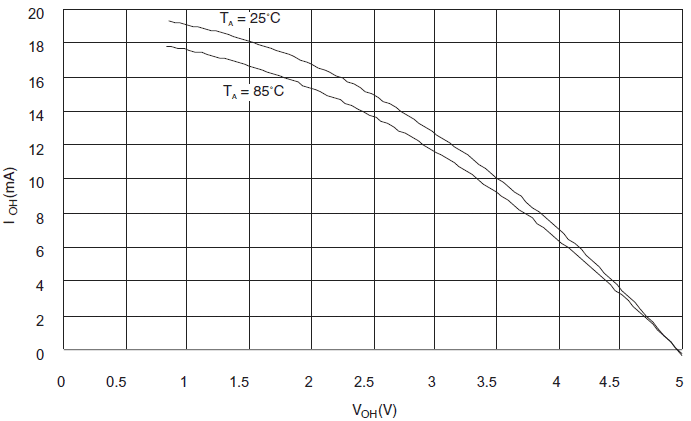

Prąd wypływający z końcówki
w funkcji napięcia wyjściowego, V_CC = 5V
obrazek

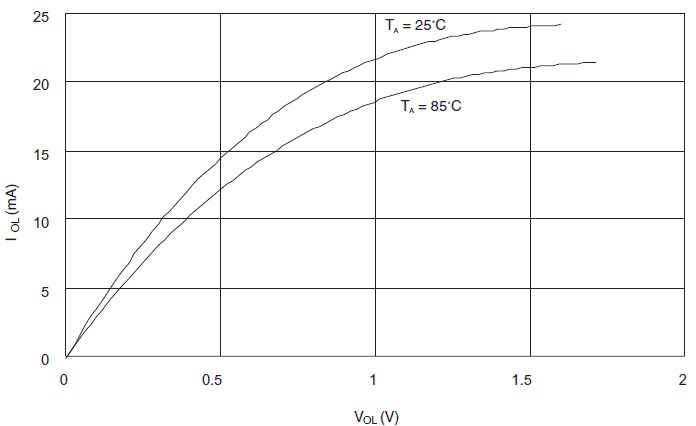

Prąd wpływający do końcówki
w funkcji napięcia wyjściowego, V_CC = 2,7V
obrazek

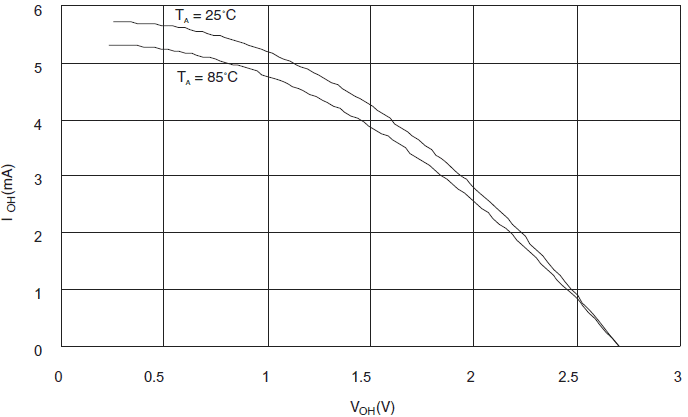

Prąd wypływający z końcówki
w funkcji napięcia wyjściowego, V_CC = 2,7V
obrazek

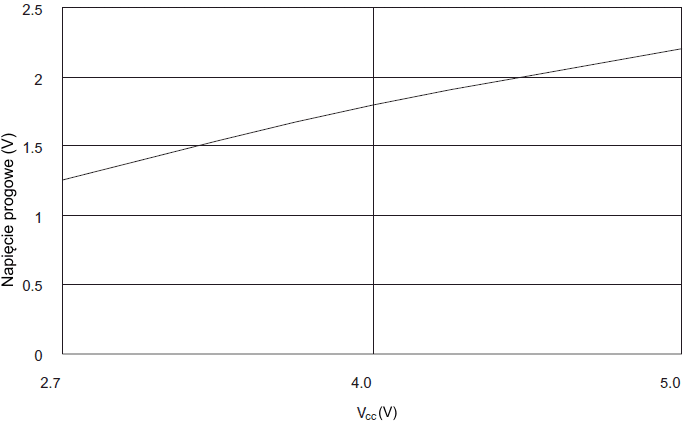

Wejściowe napięcie progowe końcówki we/wy
w funkcji napięcia zasilającego V_CC,T_A = 25°C
obrazek

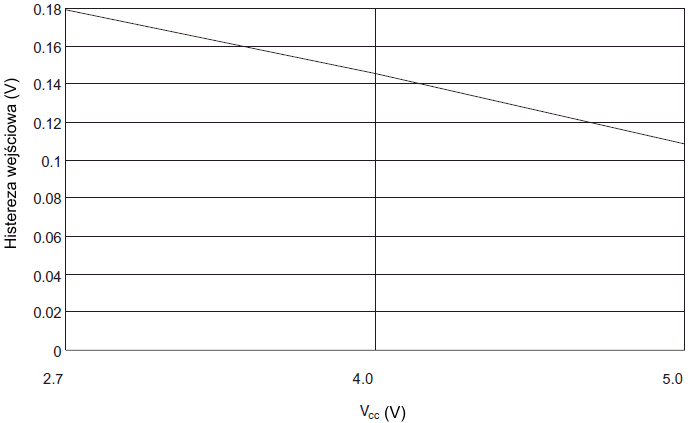

Histereza wejściowa końcówki we/wy
w funkcji napięcia zasilającego V_CC,T_A = 25°C
obrazek
