Licznik zegarowy (ang. Watchdog Timer) jest taktowany osobnym, wewnętrznym oscylatorem, który pracuje z częstotliwością 1MHz, typowo dla napięcia zasilania V_CC = 5V. Typowe wartości dla innych napięć zasilania znajdziesz w rozdziale "Parametry typowe".

Przez sterowanie preskalerem licznika zegarowego okres przerwania od licznika zegarowego można ustawić w zakresie od 16 ms do 2048 ms.

Instrukcja WDR (ang. Watchdog Reset – reset licznika zegarowego) zeruje licznik zegarowy. W celu określenia okresu resetowania można wybrać osiem różnych okresów cykli zegarowych. Gdy okres resetowania upływa bez kolejnego resetowania licznika zegarowego, ATtiny15L resetuje się i rozpoczyna wykonywanie programu od wektora resetu.

W celu zapobieżenia niezamierzonemu wyłączeniu licznika zegarowego należy wykonać specjalną sekwencję wyłączającą. Szczegóły znajdziesz w opisie rejestru sterowania licznikiem zegarowym.

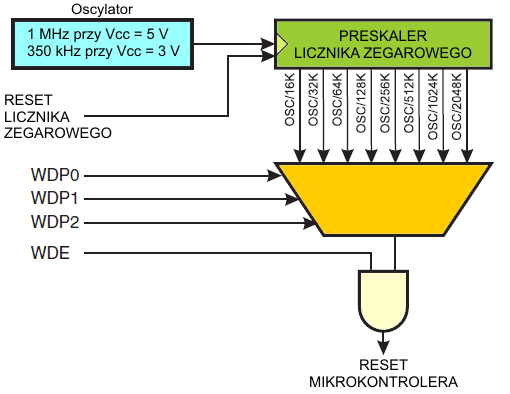

Schemat blokowy licznika zegarowego
obrazek

do podrozdziału do strony

WDTCR – Watchdog Timer Control Register – Rejestr sterujący licznika zegarowego

Bit	7	6	5	4	3	2	1	0
0x21	-	-	-	WDTOE	WDE	WDP2	WDP1	WDP0	WDTCR
Zapis/Odczyt	O	O	O	Z/O	Z/O	Z/O	Z/O	Z/O
Wartość początkowa	0	0	0	0	0	0	0	0

Bity 7:5 – Zarezerwowane

Te bity są zarezerwowane w ATtiny15L i przy odczycie zawsze dają wartość 0.

Bit 4 – WDTOE: Watchdog Turn-off Enable – Uaktywnienie wyłączania licznika zegarowego

Ten bit musi być ustawiony na 1, gdy jest zerowany bit WDE. W przeciwnym razie licznik zegarowy nie zostanie wyłączony. Po ustawieniu na 1, bit jest zerowany sprzętowo po upływie 4 cykli. Zobacz poniżej na opis bitu WDE i procedury wyłączania licznika zegarowego.

Bit 3 – WDE: Watchdog Enable – Uaktywnienie licznika zegarowego

Gdy bit WDE jest ustawiony na 1, licznik zegarowy jest aktywny i pracuje, a gdy bit WDE jest wyzerowany, licznik zegarowy jest wyłączony. Bit WDE można wyzerować tylko wtedy, gdy bit WDTOE jest ustawiony na 1. Aby wyłączyć licznik zegarowy, wykonaj poniższą sekwencję operacji:

W tej samej operacji zapisz logiczne jedynki do obu bitów WDTOE i WDE. Logiczną jedynkę należy zapisać do WDE nawet wtedy, gdy jest on ustawiony na 1, aby rozpocząć operację wyłączania.
W ciągu następnych 4 cykli zegara zapisz logiczne 0 do WDE. Spowoduje to wyłączenie licznika zegarowego.

Bity 2:0 – WDP2, WDP1, WDP0: Watchdog Timer Prescaler – Preskaler licznika zegarowego

Bity WDP2, WDP1 i WDP0 określają współczynnik podziału częstotliwości oscylatora licznika zegarowego w preskalerze, gdy licznik zegarowy został uaktywniony. Szczegóły podane są w poniższej tabeli:

WDP2	WDP1	WDP0	Liczba cykli oscylatora
0	0	0	16K
0	0	1	32K
0	1	0	64K
0	1	1	128K
1	0	0	256K
1	0	1	512K
1	1	0	1024K
1	1	1	2048K
