| UWAGA!!!
Bieżące opracowanie NIE JEST KURSEM programowania biblioteki
SDL. Są to materiały przeznaczone do zajęć na kole
informatycznym w I LO w Tarnowie.
Przed pracą z tym rozdziałem utwórz w
środowisku Dev-C++ nowy projekt SDL i dołącz do niego pliki
SDL_gfx.cpp oraz
SDL_gfx.h. Jeśli nie przeczytałeś zalecanych rozdziałów,
koniecznie zrób to, a wszystko stanie się jasne. W przeciwnym
razie odpuść sobie również ten rozdział.Opis funkcji
bibliotecznych znajdziesz w podsumowaniu
SDL006.
|
Artykuł
nie jest już rozwijany
Współczesne systemy operacyjne
Windows, Linux,
Mac-OS, Amiga-OS itp.
wspierają model sterowania oparty na obsłudze zdarzeń
(ang. event driven programming model). Polega to na tym, iż aplikacja
nie pracuje na komputerze przez cały czas, lecz "budzi się"
w momencie pojawienia się określonego zdarzenia - naciśnięcie klawisza, ruch
myszką, kliknięcie przycisku myszki, itp. System tworzy dla aplikacji
odpowiednią wiadomość, a aplikacja po odczytaniu tej wiadomości może podjąć
właściwe działania. W czasie gdy nie nie ma zdarzeń dla aplikacji system
operacyjny zajmuje się obsługą innych aplikacji, które mogą pracować
równolegle w systemach wielozadaniowych
(ang. multitasking systems). Obsługa zdarzeń
pozwala naszej aplikacji komunikować się z użytkownikiem, a zatem może ona
odpowiednio reagować na jego działania.
Podane w tym rozdziale informacje traktuj jako instrukcję, do której
można później wielokrotnie wracać (podobnie jak rozdział o
strukturze
SDL_Surface). Nie musisz
wszystkiego opanowywać od razu. Raczej rób to stopniowo w miarę potrzeb.
Najbardziej podstawową strukturą danych, związaną z obsługą zdarzeń w
SDL, jest struktura SDL_Event. Jest to unia
wszystkich struktur zdarzeń i posiada następującą definicję:
typedef union
{
Uint8 type;
SDL_ActiveEvent active;
SDL_KeyboardEvent key;
SDL_MouseMotionEvent motion;
SDL_MouseButtonEvent button;
SDL_JoyAxisEvent jaxis;
SDL_JoyBallEvent jball;
SDL_JoyHatEvent jhat;
SDL_JoyButtonEvent jbutton;
SDL_ResizeEvent resize;
SDL_QuitEvent quit;
SDL_UserEvent user;
SDL_SywWMEvent syswm;
} SDL_Event;
Najprościej mówiąc unia jest strukturą danych, która w
danej chwili może przechowywać w przydzielonym jej obszarze pamięci jeden,
dowolny ze swoich elementów. Na przykład załóżmy, iż zdefiniujemy sobie taką
oto unię:
...
union klika
{
int i; // obiekt typu liczba całkowita
double d; // obiekt typu liczba zmiennoprzecinkowa podwójnej recyzji
char c; // obiekt typu znak
} zmienna;
...
Utworzona zmienna może zawierać albo liczbę całkowitą, albo liczbę
zmiennoprzecinkową, albo znak. Naraz w zmiennej można przechowywać tylko
jeden z tych obiektów, ponieważ zajmują one ten sam obszar pamięci -
zachodzą na siebie. Jeśli zatem wpiszemy inny obiekt, to nadpisze on obszar
pamięci obiektu, który znajdował się w unii poprzednio. Robimy to tak:
...
zmienna.i = 15; // w unii umieszczamy liczbę całkowitą
cout << zmienna.i << endl; // do zawartości unii odwołujemy się przez pole zmienna.i
zmienna.d = 12.567; // teraz w unii znajdzie się liczba zmiennoprzecinkowa
cout << zmienna.d << endl; // do zawartości unii odwołujemy się przez pole zmienna.d
...
W przypadku unii SDL_Event może ona zawierać jedną
z wymienionych w deklaracji struktur danych. O tym, która z nich w danym
momencie jest w unii decyduje zawartość pola type
(pole to z kolei występuje w każdej strukturze zdarzeń, zatem nie nadpisuje
ono żadnego innego pola danych tych struktur). Pole
type przyjmuje jedną z podanych poniżej wartości:
Każda wartość pola type określa bieżącą zawartość
unii SDL_Event. Na przykład, jeśli w polu
type znajdziemy wartość SDL_KEYDOWN, to unia przechowuje strukturę
SDL_KeyboardEvent
i będziemy do jej pól odwoływać się poprzez pole key.
Poniżej opisujemy niektóre ze struktur, z których będziemy korzystać w
trakcie kursu. Opis pozostałych struktur znajdziesz w dokumentacji
biblioteki SDL.
Funkcja SDL_PollEvent() sprawdza, czy w kolejce zdarzeń są jakieś
czekające na obsługę zdarzenia. Jeśli tak, to funkcja zwraca 1, wypełnia
unię event odpowiednią strukturą zdarzenia i usuwa zdarzenie z kolejki.
W przeciwnym razie zwraca 0. Można ją zatem wykorzystywać w programie do
cyklicznego sprawdzania, czy użytkownik wykonał jakąś akcję i
odpowiednio ją obsłużyć.
Funkcja SDL_WaitEvent() czeka przez nieokreśloną ilość czasu, aż w
kolejce pojawi się jakieś zdarzenie. Jeśli w czasie czekania wystąpił
jakiś błąd, zwraca 0. W przeciwnym razie umieszcza w unii event
strukturę zdarzenia i zwraca 1. Zdarzenie usuwane jest z kolejki
zdarzeń. W trakcie czekania na zdarzenie aplikacja SDL nie zajmuje wiele
zasobów procesora komputera, które mogą być wykorzystywane przez inne
uruchomione aplikacje.
Oczywiście w bibliotece SDL jest więcej funkcji obsługi zdarzeń, lecz
albo nie będziemy z nich korzystać w trakcie naszych lekcji, albo podamy je
później, gdy staną się potrzebne. Na razie wystarczą nam w zupełności te
dwie.

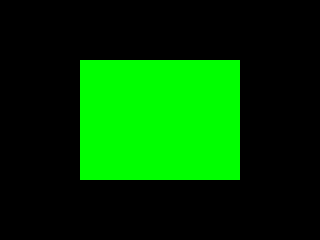

Teraz czas na przykłady. Napiszemy prosty program, który będzie reagował
na lewy i prawy przycisk myszki oraz na zamknięcie okna aplikacji - albo
przez kliknięcie ikony zamykania na pasku tytułowym, albo poprzez
naciśnięcie klawisza ESC. Przy naciśnięciu lewego przycisku myszki program
będzie rysował zielony prostokąt, a przy naciśnięciu prawego przycisku
myszki czerwony prostokąt. Zwróć uwagę, iż w programie pozbyliśmy się
Windows, co powinno go uczynić przenośnym.
// I Liceum Ogólnokształcące
// w Tarnowie
// Koło informatyczne
//
// P023 - obsługa zdarzeń
//-----------------------
#include <SDL/SDL_gfx.h>
const int SCRX = 320; // stałe określające szerokość i wysokość
const int SCRY = 240; // ekranu w pikselach
int main(int argc, char *argv[])
{
if(SDL_Init(SDL_INIT_VIDEO)) exit(-1);
atexit(SDL_Quit);
SDL_Surface * screen;
if(!(screen = SDL_SetVideoMode(SCRX, SCRY, 32, SDL_HWSURFACE))) exit(-1);
// Tworzymy prostokąt
SDL_Rect * r = new SDL_Rect;
r->x = screen->w >> 2;
r->y = screen->h >> 2;
r->w = screen->w >> 1;
r->h = screen->h >> 1;
Uint32 color = 0; // kolor prostokąta
SDL_Event event; // Unia zawierająca struktury zdarzeń
bool running = true; // zmienna decyzyjna
// pętla obsługi zdarzeń
while(running)
{
SDL_WaitEvent(&event); // czekamy na zdarzenie
switch(event.type) // sprawdzamy, co się wydarzyło
{
case SDL_KEYDOWN: if(event.key.keysym.sym != SDLK_ESCAPE) break;
case SDL_QUIT: running = false; break;
case SDL_MOUSEBUTTONDOWN: if(event.button.button == SDL_BUTTON_LEFT)
color = 0x00ff00;
else if(event.button.button == SDL_BUTTON_RIGHT)
color = 0xff0000;
break;
case SDL_MOUSEBUTTONUP: color = 0;
break;
}
// rysujemy prostokąt
if(SDL_MUSTLOCK(screen)) if(SDL_LockSurface(screen) < 0) exit(-1);
SDL_FillRect(screen, r, color);
if(SDL_MUSTLOCK(screen)) SDL_UnlockSurface(screen);
// uaktualniamy ekran
SDL_UpdateRect(screen, 0, 0, 0, 0);
}
return 0;
}

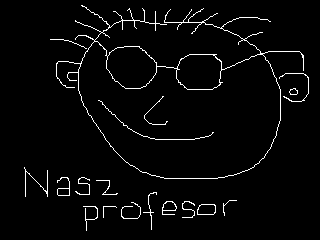

Następny program jest prostym edytorem graficznym. Wykorzystuje on
zdarzeni związane z ruchem myszki do rysowania punktów po obszarze
graficznym. Rysujemy przytrzymując wciśnięty lewy przycisk myszki. Prawym
przyciskiem kasujemy treść obszaru graficznego.
// I Liceum Ogólnokształcące
// w Tarnowie
// Koło informatyczne
//
// P024 - obsługa zdarzeń
//-----------------------
#include <SDL/SDL_gfx.h>
const int SCRX = 320; // stałe określające szerokość i wysokość
const int SCRY = 240; // ekranu w pikselach
int main(int argc, char * argv[])
{
if(SDL_Init(SDL_INIT_VIDEO)) exit(-1);
atexit(SDL_Quit);
SDL_Surface * screen;
if(!(screen = SDL_SetVideoMode(SCRX, SCRY, 32, SDL_HWSURFACE))) exit(-1);
SDL_Event event; // Unia zawierająca struktury zdarzeń
bool running = true; // zmienna decyzyjna
bool drawing = false; // zmienna decyzyjna
while(running)
{
SDL_WaitEvent(&event); // czekamy na zdarzenie
if(SDL_MUSTLOCK(screen)) if(SDL_LockSurface(screen) < 0) exit(-1);
switch(event.type) // sprawdzamy, co się wydarzyło
{
case SDL_KEYDOWN: if(event.key.keysym.sym != SDLK_ESCAPE) break;
case SDL_QUIT: running = false; break;
case SDL_MOUSEBUTTONDOWN: if(event.button.button == SDL_BUTTON_LEFT)
{
gfxMoveTo(event.button.x, event.button.y);
gfxPlot(screen, event.button.x, event.button.y, 0xffffff);
drawing = true;
}
else if(event.button.button == SDL_BUTTON_RIGHT)
{
SDL_FillRect(screen, NULL, 0);
drawing = false;
}
break;
case SDL_MOUSEBUTTONUP: drawing = false;
break;
case SDL_MOUSEMOTION: if(drawing) gfxLineTo(screen, event.motion.x, event.motion.y, 0xffffff);
break;
}
if(SDL_MUSTLOCK(screen)) SDL_UnlockSurface(screen);
// uaktualniamy ekran
SDL_UpdateRect(screen, 0, 0, 0, 0);
}
return 0;
}

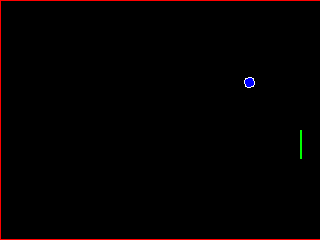

Ostatni program to prosta gra polegająca na odbijaniu paletką piłeczki.
Przy każdym odbiciu piłeczka porusza się nieco szybciej a gracz staje się
trochę krótszy. Gra kończy się w chwili opuszczenia przez piłeczkę planszy
gry. Ruch palety sterowany jest ruchami myszki. Grę można w każdej chwili
zakończyć naciskając klawisz ESC lub klikając ikonę zamknięcia aplikacji na
pasku tytułowym.
Ponieważ piłeczka musi się ciągle poruszać, zdarzenia będziemy odczytywać
przy pomocy funkcji SDL_PollEvent() a nie SDL_WaitEvent(). Różnica jest
taka, iż ta pierwsza nie czeka, aż w kolejce pojawi się zdarzenie do
obsługi, lecz w przypadku pustej kolejki zdarzeń po prostu zwraca 0.
Opóźnienie ruchu piłeczki uzyskamy przy pomocy funkcji:
void SDL_Delay(Uint32 ms);
Funkcja SDL_Delay(ms) wstrzymuje wykonanie programu na okres ms
milisekund
(tysięcznych części sekundy). Jednakże dokładność
odmierzania czasu nie jest zbyt wysoka z uwagi na nieuchronne opóźnienia
wprowadzane przez system operacyjny. Podczas wstrzymania programu zasoby
procesora są dostępne dla innych procesów uruchomionych równolegle w
systemie.
Ustalamy następujące zasady gry:

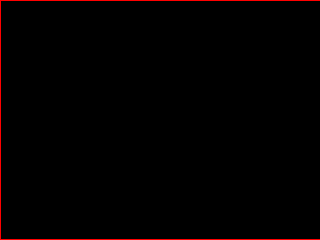

- Pole gry jest prostokątem o wymiarach ekranu, w którym prawa ściana
została usunięta:
- Gracz jest umieszczany po prawej stronie w odległości 1/16
szerokości ekranu od prawego brzegu ekranu. Wysokość gracza wynosi 1/8
wysokości ekranu. W programie zapamiętujemy współrzędne końców kreski
gracza.

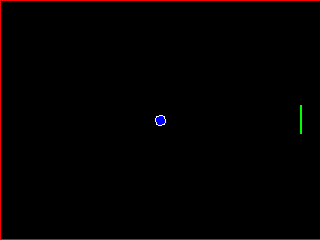

- Piłeczka jest kołem o promieniu r = 1/64 szerokości ekranu i
zbudowanym z 19 punktów leżących na obwodzie. Kolor konturu ustawiamy na
biały, kolor wypełnienia ustawiamy na niebieski. W celu zaoszczędzenia
obliczeń, punkty tworzące koło wyznaczamy jeden raz przed rozpoczęciem
gry i zapamiętujemy w odpowiedniej tablicy.
- Reguły ruchu piłeczki są następujące:
- Piłeczka porusza się w osi x z niezerową prędkością bvx z
przedziałów <-3,-1> i <1,3> (prędkość nigdy nie
jest równa 0).
- Piłeczka porusza się w osi y z niezerową prędkością bvy z
przedziałów <-3,-1> i <1,3> (prędkość nigdy nie
jest równa 0). Jednostka oznacza 1/256 część szerokości
ekranu. Dzięki temu rozwiązaniu uniezależniamy się od
aktualnych wymiarów powierzchni graficznej,
- Przy uderzeniu w ściany górne lub dolne prędkość bvy zmienia się
na przeciwną - następuje odbicie.
- Przy uderzeniu w ścianę lewą prędkość bvx zmienia się na
przeciwną - następuje odbicie.
- Przy uderzeniu w gracza zmienia się na przeciwną prędkość bvx.
Dodatkowo zmieniają się wartości obu prędkości - zmiana kąta
odbicia. Opóźnienie ruchu piłeczki maleje o 1/3 ms
(jak to zrealizować, skoro rozdzielczość SDL_Delay() wynosi 1ms?).
- Jeśli piłeczka wyjdzie środkiem poza prawą krawędź, gra rozpoczyna
się od nowa.
- Gracz steruje ruchem paletki za pomocą kursora myszki.
- Grę można w każdej chwili zakończyć naciśnięciem klawisza ESC.
Na podstawie powyższych reguł napiszemy na kole program gry
// I Liceum Ogólnokształcące
// w Tarnowie
// Koło informatyczne
//
// P025 - prosta gra zręcznościowa
//--------------------------------
#include <SDL/SDL_gfx.h>
#include <math.h>
#include <time.h>
const int SCRX = 1024; // stałe określające szerokość i wysokość
const int SCRY = 768; // ekranu w pikselach
SDL_Surface * screen;
SDL_Event event;
Sint32 py1, py2; // końce kreski gracza
Sint32 px1; // współrzędna x gracza
Sint32 bx[19],by[19]; // współrzędne punktów piłki
Sint32 br; // promień piłki
Sint32 bx1,by1; // współrzędne środka piłki
Sint32 obx,oby; // stare współrzędne środka piłki
Sint32 bvx,bvy; // prędkość piłki wzdłuż osi x i y
Sint32 bunit; // 1/256 szerokości ekranu.
// Rysuje planszę gry
//----------------------------------------------------------------
void GameBoard()
{
if(SDL_MUSTLOCK(screen)) SDL_LockSurface(screen);
SDL_FillRect(screen, NULL, 0);
gfxHLine(screen, 0, 0, 0xff0000, screen->w);
gfxHLine(screen, 0, screen->h - 1, 0xff0000, screen->w);
gfxVLine(screen, 0, 1, 0xff0000, screen->h - 2);
if(SDL_MUSTLOCK(screen)) SDL_UnlockSurface(screen);
SDL_UpdateRect(screen, 0, 0, 0, 0);
}
// Inicjuje dane gracza
//----------------------------------------------------------------
void InitPlayer()
{
px1 = screen->w - (screen->w >> 4);
py1 = screen->h >> 1;
py2 = py1 + (screen->h >> 4);
py1 -= (screen->h >> 4);
}
// Rysuje gracza
//----------------------------------------------------------------
void DrawPlayer(int mode)
{
Uint32 color = 0x00ff00;
SDL_Rect r;
if(!mode) color = 0;
if(SDL_MUSTLOCK(screen)) SDL_LockSurface(screen);
r.x = px1;
r.y = py1;
r.w = (screen->w >> 8) + 1;
r.h = py2 - py1 + 1;
SDL_FillRect(screen, &r, color);
if(SDL_MUSTLOCK(screen)) SDL_UnlockSurface(screen);
if(mode) SDL_UpdateRect(screen, px1, 1, r.w, screen->h - 2);
}
// Inicjuje dane piłki
//----------------------------------------------------------------
void InitBall()
{
// obliczamy promień piłki - 1/64 szerokości ekranu, ale nie mniej niż 3
br = screen->w >> 6;
if(br < 3) br = 3;
// wyliczamy 19 punktów na obwodzie koła o r = br i zapamiętujemy je
// w tablicach bx[] i by[]
for(int i = 0; i < 19; i++)
{
bx[i] = lround(br * cos(6.2831 * i / 18));
by[i] = lround(br * sin(6.2831 * i / 18));
}
// ustawiamy piłkę na środku ekranu
obx = bx1 = screen->w >> 1;
oby = by1 = screen->h >> 1;
// obliczamy prędkości w osi x i y - obie niezerowe
do
{
bvx = 3 - (rand() % 7);
bvy = 3 - (rand() % 7);
}while((!bvx) || (!bvy));
// wyznaczamy jednostkę ruchu - 1/256 szerokości ekranu, lecz nie mniej niż 1
bunit = screen->w >> 8;
if(bunit == 0) bunit = 1;
// wyznaczamy rzeczywiste prędkości
bvx *= bunit;
bvy *= bunit;
}
// Rysuje piłeczkę
//----------------------------------------------------------------
void DrawBall(int mode)
{
// obliczamy szerokość i wysokość kwadratu obejmującego piłeczkę
Sint32 len = (br << 1) + 1;
if(SDL_MUSTLOCK(screen)) SDL_LockSurface(screen);
// w zależności od trybu rysujemy piłeczkę lub obszar piłki zamazujemy
// czarnym kwadratem
if(mode)
{
gfxMoveTo(bx1 + bx[0], by1 + by[0]);
for(int i = 1; i < 19; i++)
gfxClipLineTo(screen, bx1 + bx[i], by1 + by[i], 0xffffff);
gfxFloodFill(screen, bx1, by1, 0x0000ff);
}
else
{
SDL_Rect r;
r.x = bx1 - br;
r.y = by1 - br;
r.w = r.h = len;
SDL_FillRect(screen, &r, 0);
// Zapamiętujemy stare współrzędne do odświeżenia ekranu
obx = bx1; oby = by1;
}
if(SDL_MUSTLOCK(screen)) SDL_UnlockSurface(screen);
if(mode)
{
SDL_UpdateRect(screen, obx - br, oby - br, len, len);
SDL_UpdateRect(screen, bx1 - br, by1 - br, len, len);
}
}
//------------------------
// Główna funkcja programu
//------------------------
int main(int argc, char *argv[])
{
if(SDL_Init(SDL_INIT_VIDEO)) exit(-1);
atexit(SDL_Quit);
if(!(screen = SDL_SetVideoMode(SCRX, SCRY, 32, SDL_HWSURFACE|SDL_FULLSCREEN))) exit(-1);
srand((unsigned)time(NULL)); // inicjujemy generator liczb pseudolosowych
InitPlayer(); // inicjujemy gracza
do // tutaj rozpoczyna się runda gry
{
InitBall(); // inicjujemy piłkę
Sint32 ms = 25; // opóźnienie
Sint32 cms = 3; // odlicza 1/3 milisekundy opóźnienia
GameBoard(); // rysujemy planszę
while(true) // tutaj obsługujemy rozgrywkę
{
while(SDL_PollEvent(&event)) // odczytujemy zdarzenia dopóki są w kolejce
{
switch(event.type)
{
case SDL_KEYDOWN: // zdarzenie naciśnięcia klawisza
if(event.key.keysym.sym == SDLK_ESCAPE) exit(0);
break;
case SDL_QUIT: exit(0);
case SDL_MOUSEMOTION: // ruch myszki
DrawPlayer(0); // kasujemy gracza na starej pozycji
// wyliczamy nową pozycję gracza
Sint32 pdy = event.motion.y - ((py1 + py2) >> 1);
py1 += pdy;
py2 += pdy;
break;
}
}
// tutaj obsługujemy ruch piłeczki, Sprawdzamy gdzie znajdzie się piłka
// po dodaniu do jej współrzędnych przesunięć bvx i bvy
if(bx1 + bvx - br < 1) bvx = -bvx; // piłka poza lewą krawędzią planszy
else if((bx1 + bvx + br >= px1) && (bx1 + bvx + br <= px1 + 3 * bunit) &&
(by1 + br >= py1) && (by1 - br <= py2)) // piłka uderza w gracza
{
do // zmieniamy prędkości
{
bvx = 3 - (rand() % 7);
bvy = 3 - (rand() % 7);
}while((!bvx) || (!bvy));
if(bvx > 0) bvx = - bvx; // w poziomie prędkość zawsze w lewo !!!
bvx *= bunit;
bvy *= bunit;
cms--; // wyliczamy nowe opóźnienie ruchów
if(!cms) // co trzy odbicia maleje o 1 ms
{
cms = 3;
if(ms > 1) ms--;
}
}
else if(bx1 + bvx + br >= screen->w - 1) break; // piłka opuszcza pole gry
if((by1 - br + bvy <= 1) || (by1 + br + bvy >= screen->h - 1)) bvy = -bvy;
DrawBall(0); // usuwamy piłkę z pola
bx1 += bvx; // modyfikujemy jej współrzędne
by1 += bvy;
DrawBall(1); // rysujemy piłkę na nowej pozycji i odświeżamy ekran
DrawPlayer(1); // rysujemy gracza na nowej pozycji i odświeżamy ekran
SDL_Delay(ms); // czekamy ms milisekund
}
}while(true);
return 0;
}
