Całkowanie numeryczne: Metoda prostokątów

W metodzie prostokątów (ang. rectangular integration) korzystamy z definicji całki oznaczonej Riemanna, w której wartość całki interpretowana jest jako suma pól obszarów pod wykresem krzywej w zadanym przedziale całkowania \({[x_p ; x_k]}\). Sumę tę przybliżamy przy pomocy sumy pól odpowiednio dobranych prostokątów. Sposób postępowania jest następujący:

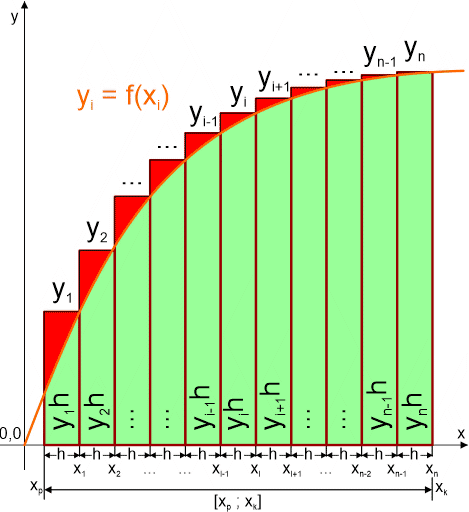

Przedział całkowania \([x_{p};x_{k}]\) dzielimy na \(n\) równych podprzedziałów, wyznaczając punkty \(x_{1},x_{2},\dots ,x_{n}\), w których będziemy badać wysokość prostokątów.. Punkty te wyznaczamy w prosty sposób wg wzoru:

\[
x_i = x_p + \frac{i}{n} \cdot ( x_k - x_p) \quad \text{dla } i = 1,2,\dots,n
\]

Obliczamy odległość między dwoma sąsiednimi punktami - będzie to podstawa każdego prostokąta:

\[
h = \frac{x_k-x_p}{n}
\]

Dla każdego wyznaczonego w ten sposób punktu \(x_i\) obliczamy wartość funkcji \({y_i = f(x_i)}\) w tym punkcie:

\[
y_i = f(x_i), \; \text{dla} \; i = 1,2,\dots,n
\]

Obliczamy sumę iloczynów wyznaczonych wartości funkcji \(y_i\) przez odległość \(h\) między dwoma sąsiednimi punktami - da to sumę pól poszczególnych prostokątów ograniczonych wykresem funkcji:

\[
S = y_1\cdot h + y_2\cdot h +\dots + y_n\cdot h
\]

a po wyprowadzeniu wspólnego czynnika przed nawias:

\[
S = h \cdot \left(y_1+y_2+\dots+y_n\right)
\]

Otrzymana suma jest przybliżoną wartością całki oznaczonej funkcji \(f(x)\) w przedziale \({[x_p ; x_k]}\).

\[
\int\limits_{x_p}^{x_k} f(x) \, dx \approx \frac{x_k - x_p}{n} \cdot \sum_{i=1}^{n} f(x_p + i \cdot h)
\]

Przykład:

Obliczymy ręcznie przybliżoną wartość całki oznaczonej z funkcji \({f(x) = \sin(x)}\) w przedziale \({[0 ; \pi]}\).

Przedział całkowania podzielimy na \({n=4}\) równe podprzedziały, uzyskując punkty, w których wyznaczymy wysokości prostokątów:

\begin{aligned}
&x_1 = \frac{1}{4}\pi \\
&x_2 = \frac{2}{4}\pi \\
&x_3 = \frac{3}{4}\pi \\
&x_4 = \pi
\end{aligned}

Odległość między dwoma sąsiednimi punktami wynosi:

\[
h = \frac{\pi}{4} \approx 0,7854
\]

Dla każdego z wyznaczonych punktów obliczamy wartość funkcji \({f(x) = \sin(x)}\):

\[
\begin{alignat*}{2}
&y_1 = f(x_1) = \sin\frac{1}{4}\pi &&\approx 0{,}7071 \\
&y_2 = f(x_2) = \sin\frac{2}{4}\pi &&= 1{,}0000 \\
&y_3 = f(x_3) = \sin\frac{3}{4}\pi &&\approx 0{,}7071 \\
&y_4 = f(x_4) = \sin\pi &&= 0{,}0000
\end{alignat*}
\]

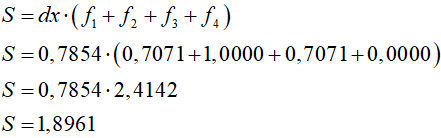

Obliczamy sumę pól prostokątów:

\[
\begin{aligned}
&S = h \cdot (y_1 + y_2 + y_3 + y_4) \\
&S \approx 0{,}7854 \cdot (0{,}7071 + 1{,}0000 + 0{,}7071 + 0{,}0000) \\
&S \approx 0{,}7854 \cdot 2{,}4142 \\
&S \approx 1{,}8961
\end{aligned}
\]

Dokładna wartość takiej całki oznaczonej wynosi wg tablic:

\[
\int\limits_{0}^{\pi} \sin x \, dx = 2
\]

Zatem popełniliśmy błąd równy: \({2 - 1{,}8961 = 0{,}1039}\), co stanowi nieco ponad 5% wartości dokładnej. W sumie nie jest to zły wynik, zważywszy na ilość wykonanych przez nas rachunków. Jeśli chcemy zwiększyć dokładność, to musimy zsumować więcej prostokątów, ale to zostawimy już komputerom.

do podrozdziału do strony

Specyfikacja problemu

Dane wejściowe

\(x_p\)	- początek przedziału całkowania, \({x_p \in \mathbb{R}}\).
\(x_k\)	- koniec przedziału całkowania, \({x_k \in \mathbb{R}}\).
\(n\)	- liczba podprzedziałów (prostokątów), \({n \in \mathbb{N}}\).
\(f(x)\)	- funkcja rzeczywista, której całkę liczymy.

Dane wyjściowe

\(s\)

- przybliżona wartość całki oznaczonej funkcji \(f(x)\) w przedziale \({[x_p ; x_k]}\), \({s \in \mathbb{R}}\).

Zmienne pomocnicze

\(h\)	- odległość między dwoma sąsiednimi punktami podziałowymi, \({h \in \mathbb{R}}\).
\(i\)	- licznik podprzedziałów, \({i \in \mathbb{N}}\).

Lista kroków

K01:	\(s \leftarrow 0\)
K02:	\(h \leftarrow \dfrac{x_k - x_p}{n}\)
K03:	Dla \(i = 1,2,\dots,n\), wykonuj: \(s \leftarrow s + f\left(x_p + i \cdot h \right)\)
K04:	\(s \leftarrow s \cdot h\)
K05:	Zakończ

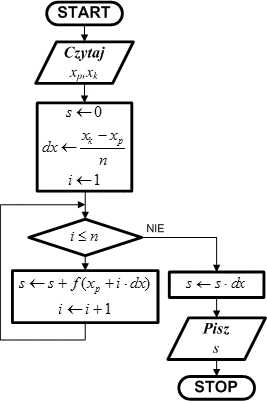

Schemat blokowy
