Miejsca zerowe funkcji

Definicja miejsca zerowego

Miejscem zerowym funkcji f(x) będziemy nazywali argument x_o, dla którego funkcja przyjmuje wartość 0:

Przykład:

Funkcja f(x) = 2x - 4 posiada miejsce zerowe dla x_o = 2, ponieważ:

f(xo)	= 2xo - 4
f(2)	= 2 2 - 4 = 4 - 4 = 0

---

Miejsce zerowe często nazywamy pierwiastkiem funkcji.

Funkcja może posiadać więcej niż jeden pierwiastek:

Przykład:

Funkcja f(x) = x² - 1 posiada dwa pierwiastki: x_o = -1 oraz x_o = 1, gdyż:

f(xo)	= (xo)2 - 1
f(-1)	= (-1)2 - 1 = 1 - 1 = 0
f(1)	= 12 - 1 = 1 - 1 = 0

---

Funkcja może posiadać nieskończenie wiele pierwiastków:

Przykład:

Funkcja f(x) = sin(x - 2) posiada pierwiastki dla każdego x_o = kπ + 2, gdzie k = 0, ±1, ±2 ...



---

Graficznie miejsce zerowe funkcji możemy interpretować jako punkt przecięcia osi współrzędnych OX przez wykres funkcji:





Znajdowanie miejsc zerowych ma olbrzymie znaczenie w matematyce, fizyce, astronomii, technice itp. Dlatego już dawno temu matematycy opracowali wiele metod rozwiązywania tego zagadnienia. Zasadniczo istnieją dwa podejścia:

• zastosowanie metod analitycznych do znalezienia pierwiastka funkcji. Żmudne i wymagające dobrej znajomości matematyki - szczególnie, gdy funkcja ma bardzo skomplikowany przepis. Zaletą metody analitycznej jest to, iż otrzymujemy rozwiązanie dokładne. Wadą jest brak ogólnej metody znajdowania pierwiastków.
• wyliczenie pierwiastka przybliżonego z założoną dokładnością - wraz z rozwojem komputerów metody numeryczne zyskały na popularności. W technice często nie potrzebujemy super dokładnej wartości pierwiastka, lecz zadowalamy się jego przybliżeniem. Zaletą tych metod w porównaniu do metod analitycznych jest ogólność i prostota.



Metoda połowienia - bisekcji

Mamy daną funkcję f(x) oraz przedział <a,b>, w którym będziemy poszukiwali miejsca zerowego (czyli pierwiastka funkcji f(x)). Aby można było zastosować algorytm połowienia (zwany również algorytmem bisekcji), w przedziale <a,b> muszą być spełnione poniższe warunki:



1.	Funkcja f(x) jest określona - uczniowie często nie rozumieją tego pojęcia. Określoność funkcji oznacza, iż dla każdej wartości argumentu x z przedziału <a,b> potrafimy policzyć wartość funkcji. W trakcie pracy algorytm połowienia oblicza wartości funkcji dla argumentów należących do tego przedziału <a,b>. Jeśli przypadkowo trafi na punkt, dla którego wartość funkcji jest nieokreślona, obliczenia się załamią. W praktyce konsekwencje mogą być tragiczne, np. zmiana lotu samolotu z poziomego na pionowy w kierunku ziemi... Dla przykładu rozważmy prostą funkcję:     Ile wynosi wartość tej funkcji dla x = 1? Musimy dzielić przez 0, a jak wiadomo jest to zadanie niewykonalne. W punkcie x = 1 tak podana funkcja ma nieokreśloną wartość.

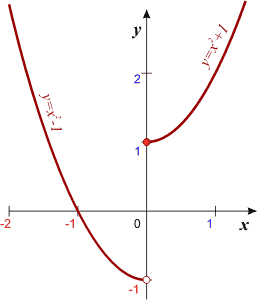

2.	Funkcja f(x) jest ciągła. Ciągłość funkcji oznacza z kolei, iż jej wartości nie "wykonują" nagłych skoków. Funkcja przebiega przez wszystkie wartości pośrednie - nie istnieją zatem przerwy w kolejnych wartościach funkcji. Dla przykładu rozważmy taką oto funkcję:     Funkcja w przedziale <-2,1> posiada następujący wykres:     Nieciągłość występuje w punkcie x = 0, czyli w miejscu zmiany przepisu funkcji. Zwróć uwagę, iż funkcja jest określona w tym punkcie - nieciągłość i nieokreśloność to dwie różne sprawy - nie myl ich!!!
3.	Funkcja f(x) na krańcach przedziału <a,b> przyjmuje różne znaki. Ponieważ funkcja, zgodnie z poprzednim podpunktem, jest ciągła, to przyjmuje w przedziale <a,b> wszystkie wartości pośrednie pomiędzy f(a) i f(b).  Wartości te mają różne znaki (czyli leżą po różnych stronach osi OX), zatem musi być taki punkt xo w przedziale <a,b>, dla którego funkcja przyjmuje wartość pośrednią:   f(a) < f(xo) = 0 < f(b)   lub   f(a) > f(xo) = 0 > f(b)



Gdy funkcja f(x) spełnia powyższe trzy warunki, to w przedziale <a,b> zagwarantowane jest istnienie pierwiastka i możemy go wyszukać algorytmem połowienia (bisekcji). Zasada jest następująca:



Wyznaczamy punkt x_o jako środek przedziału <a,b> zgodnie ze wzorem:





Obliczamy wartość funkcji w punkcie x_o. Sprawdzamy, czy f(x_o) znajduje się dostatecznie blisko 0:





Jeśli nierówność jest spełniona, to x_o jest poszukiwaną wartością pierwiastka. Zwracamy wynik i kończymy algorytm. W przeciwnym razie za nowy przedział poszukiwań pierwiastka przyjmujemy tą połówkę <a,x_o> lub <x_o,b>, w której funkcja zmienia znak na krańcach. Algorytm powtarzamy od początku dotąd, aż znajdziemy pierwiastek



Algorytm wyznaczania miejsca zerowego metodą bisekcji



Na podstawie powyższego algorytmu napisz odpowiedni program w języku C++.

Przykładowa funkcja do testów f(x) = x³(x + sin(x² - 1) - 1) - 1. Pierwiastków należy poszukiwać w przedziałach <-1,0> i <1,2>.



Metoda Fałszywej Prostej - Regula Falsi

Mamy daną funkcję f(x) oraz przedział <a,b> poszukiwań pierwiastka. W przedziale tym funkcja musi spełniać następujące warunki:

f(a) < f(x_o) = 0 < f(b) lub f(a) > f(x_o) = 0 > f(b)

Gdy funkcja f(x) spełnia podane warunki, to w przedziale <a,b> zagwarantowane jest istnienie pierwiastka i możemy go wyszukać algorytmem regula falsi.

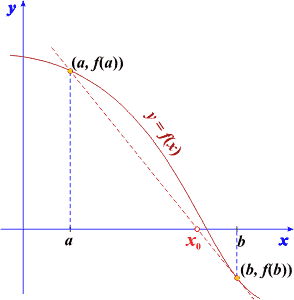

W języku łacińskim regula falsi oznacza fałszywą prostą. Ideą tej metody jest założenie, iż funkcja w coraz mniejszych przedziałach wokół pierwiastka zaczyna przypominać funkcję liniową. Skoro tak, to przybliżenie pierwiastka otrzymujemy prowadząc linię prostą (sieczną) z punktów krańcowych przedziału. Sieczna przecina oś OX w punkcie x_o, który przyjmujemy za przybliżenie pierwiastka - gdyby funkcja faktycznie była liniowa, otrzymany punkt x_o byłby rzeczywistym pierwiastkiem.

Wzór dla x_o można wyprowadzić na kilka sposobów. My wybierzemy znane twierdzenie Talesa, które mówi, iż jeżeli ramiona kąta przetniemy dwiema prostymi równoległymi, to długości odcinków wyznaczonych przez te proste na jednym ramieniu kąta będą proporcjonalne do długości odpowiednich odcinków wyznaczonych przez te proste na ramieniu drugim. Poniższy rysunek obrazuje tę sytuację:

W naszym przypadku postępujemy następująco: Kąt utworzą odpowiednie odcinki: pionowo FA = (a,0)-(a,f(a)) powiększony o odcinek FB = (b,0)-(b,-f(b)) poziomo XAB = (a,0)-(b,0)

Prostymi równoległymi będzie cięciwa z punktów krańcowych przedziału, oraz ta sama cięciwa przesunięta pionowo w górę o długość odcinka FB.

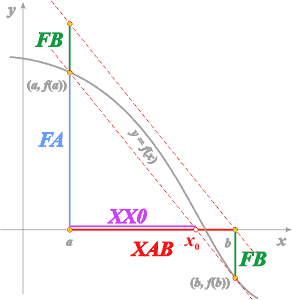

Poniższy rysunek obrazuje otrzymaną sytuację:

Zgodnie z twierdzeniem Talesa mamy:     Jeśli podstawimy do tego wzoru długości odcinków:   FA = f(a) FB = -f(b) XAB = b - a XX0 = xo - a   Otrzymamy:     a dalej:

Ostatnie przekształcenie ma na celu otrzymanie wzoru o lepszej "zapamiętywalności". Mnożymy mianownik przez (-1), dzięki czemu staje się on spójny z licznikiem ułamka. Sam ułamek zmienia znak na minus.

Algorytm regula falsi jest bardzo podobny do opisanego w poprzednim rozdziale algorytmu bisekcji. Założenia wstępne dla badanej funkcji w obu algorytmach są identyczne. Różnią się one sposobem wyznaczania punktu x_o. W algorytmie bisekcji punkt ten zawsze wyznaczany był w środku przedziału <a,b>. Z tego powodu algorytm bisekcji jest "nieczuły" na przebieg funkcji - zawsze zbliża się do pierwiastka w ten sam sposób.

W algorytmie regula falsi jest inaczej. Punk x_o wyznaczany jest w zależności od wartości funkcji na krańcach przedziału poszukiwań. W efekcie w każdej iteracji otrzymujemy lepsze przybliżenie do rzeczywistej wartości pierwiastka. Zatem w większości przypadków algorytm regula falsi szybciej osiągnie założoną dokładność pierwiastka od algorytmu bisekcji (chociaż można oczywiście podać kontrprzykłady).

Po wyznaczeniu przybliżonego pierwiastka postępowanie w obu algorytmach jest w zasadzie takie samo. Sprawdzamy, czy wartość modułu różnicy pomiędzy dwoma ostatnimi przybliżeniami pierwiastka jest mniejsza od zadanego minimum. Jeśli tak, obliczenia kończymy zwracając x_o.

Obliczamy wartość funkcji w punkcie x_o i sprawdzamy, czy jest ona dostatecznie bliska zeru. Jeśli tak, zwracamy x_o i kończymy. Jeśli nie, za nowy przedział przyjmujemy tą część przedziału <a,b> rozdzielonego przez x_o, w której funkcja zmienia znak. Całą procedurę powtarzamy, aż do osiągnięcia pożądanego wyniku.



Algorytm wyznaczania miejsca zerowego metodą regula falsi



Na podstawie powyższego algorytmu napisz odpowiedni program w języku C++.

Przykładowa funkcja do testów f(x) = x³(x + sin(x² - 1) - 1) - 1. Pierwiastków należy poszukiwać w przedziałach <-1,0> i <1,2>.



Zastosowania w fizyce

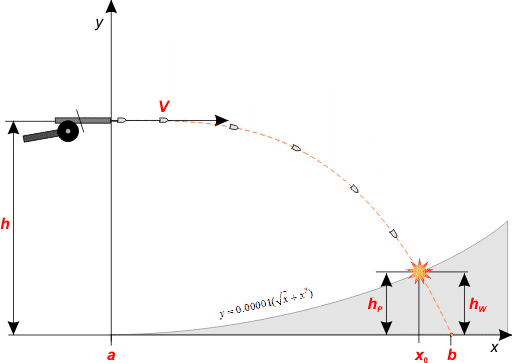

Na wysokości h  umieszczono działo z lufą skierowaną poziomo. Z działa oddajemy strzał. Pocisk opuszcza lufę działa z prędkością V  i uderza we wzgórze, którego zbocze zdefiniowane jest funkcją:







Dla danych h, V  wyznaczyć punkt x_o  zderzenia pocisku ze wzgórzem. Pominąć wszelkie opory ruchu. Przyjąć stałe przyspieszenie grawitacyjne g  = 9,81 [m/s²].

Jest to przypadek rzutu poziomego. Ruch odbywa się w dwóch kierunkach. W kierunku poziomym na pocisk nie działa żadna siła, zatem ruch jest jednostajny ze stałą prędkością V. W kierunku pionowym działa siła przyciągania grawitacyjnego Ziemi, zatem ruch jest jednostajnie przyspieszony. W trakcie ruchu pocisk obniża swoją wysokość h_P. Z drugiej strony wzgórze wraz ze wzrostem x powiększa swoją wysokość h_W. W pewnej odległości x_o  wysokość pocisku h_P  zrówna się z wysokością wzgórza h_W, nastąpi zderzenie. Naszym zadaniem jest wyznaczenie tego punktu.

Aby rozwiązać to zadanie, musimy wyznaczyć wysokość wzgórza h_W  oraz wysokość pocisku h_P  w zależności od x.

Ponieważ wzgórze opisane jest funkcją, otrzymujemy bezpośrednio:





W kierunku pionowym pocisk wykonuje spadek swobodny, pokonując drogę:





Zatem jego wysokość obliczymy jako:





Czas ruchu t  nie jest dany, lecz obliczymy go łatwo ze wzorów na drogę w kierunku poziomym:





Wzór na czas wstawiamy do wzoru na wysokość pocisku h_P:





Z warunku:





Otrzymujemy funkcję:





Funkcja f(x) przyjmuje wartość 0 dla x_o, w którym wysokość pocisku i wzgórza jest taka sama. Wartość x_o  znajdziemy metodą regula falsi. W metodzie tej musimy określić przedział poszukiwań pierwiastka. Dla naszego zadania będzie to przedział <a,b> zawierający punkt x_o. Punkt a  otrzymujemy bez liczenia:





Natomiast punkt b  niech będzie odległością rzutu poziomego - czyli odległością, w jakiej pocisk przeciąłby oś OX, gdyby nie było wzgórza. Ponieważ wzgórze jest, to punkt x_o  pojawi się wcześniej. Punkt b  to droga w kierunku poziomym, jaką pokona pocisk w czasie spadku swobodnego z wysokości h:





Na podstawie powyższych wzorów przekształć program z lekcji, tak aby rozwiązywał to zadanie.

---
