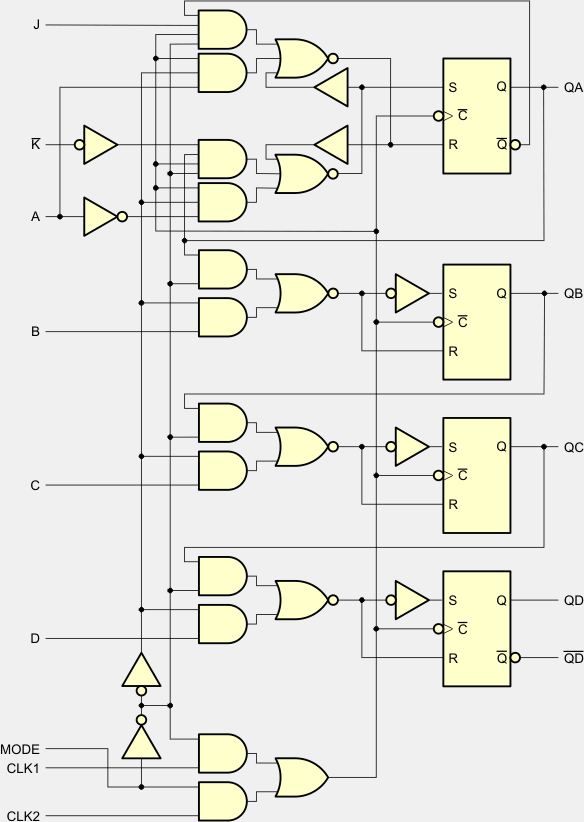

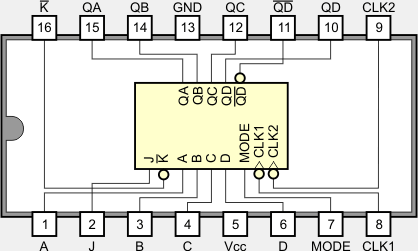

Układ 54L99 zawiera uniwersalny, dwukierunkowy rejestr przesuwający. Wewnętrznie rejestr zbudowany jest z czterech przerzutników S-R typu Master-Slave oraz sieci logicznej z bramek. Rejestr posiada następujące wejścia/wyjścia:
Zapis równoległy z wejść A...D jest wykonywany po ustawieniu wejścia MODE w stan wysoki. Dane z wejść zostają wprowadzone do przerzutników i pojawią się na wyjściach przy ujemnym zboczu sygnału zegarowego CLK2. Tryb ten jest również wykorzystywany do przesuwania informacji w lewo. W tym celu należy do wejścia D doprowadzić dane szeregowe, natomiast wyjścia połączyć z wejściami: QD → C, QC → B i QB → A. W takiej konfiguracji przy MODE = 1 każdy ujemny impuls na wejściu CLK2 spowoduje przesunięcie informacji przechowywanej przez rejestr o 1 bit w lewo.
Przesuw w prawo jest wykonywany przy MODE = 0 oraz ujemnym zboczu sygnału zegarowego CLK1. Dane szeregowe są pobierane z wejść J-K.
Działanie rejestru 54L99 opisuje poniższa tabelka funkcji.
| Wejścia | Wyjścia | ||||||||||||
| MODE | CLK2 | CLK1 | J | K | A | B | C | D | QA | QB | QC | QD | QD |
| 1 | 1 | X | X | X | X | X | X | X | QA0 | QB0 | QC0 | QD0 | QD0 |
| 1 | ↓ | X | X | X | a | b | c | d | a | b | c | d | d |
| 1 | ↓ | X | X | X | QB* | QC* | QD* | d | QBn | QCn | QDn | d | d |
| 0 | 0 | 1 | X | X | X | X | X | X | QA0 | QB0 | QC0 | QD0 | QD0 |
| 0 | X | ↓ | 0 | 1 | X | X | X | X | QA0 | QA0 | QB0 | QC0 | QC0 |
| 0 | X | ↓ | 0 | 0 | X | X | X | X | 0 | QAn | QBn | QCn | QCn |
| 0 | X | ↓ | 1 | 1 | X | X | X | X | 1 | QAn | QBn | QCn | QCn |
| 0 | X | ↓ | 1 | 0 | X | X | X | X | QAn | QAn | QBn | QCn | QCn |
| ↑ | 0 | 0 | X | X | X | X | X | X | QA0 | QB0 | QC0 | QD0 | QD0 |
| ↓ | 0 | 0 | X | X | X | X | X | X | QA0 | QB0 | QC0 | QD0 | QD0 |
| ↓ | 0 | 1 | X | X | X | X | X | X | QA0 | QB0 | QC0 | QD0 | QD0 |
| ↑ | 1 | 0 | X | X | X | X | X | X | QA0 | QB0 | QC0 | QD0 | QD0 |
| ↑ | 1 | 1 | X | X | X | X | X | X | QA0 | QB0 | QC0 | QD0 | QD0 |
| QX* – stan wejść pobierany z odpowiednich
wyjść rejestru a...d – stan wejść równoległych A...D QX0 – stan wyjścia przed wystąpieniem zmiany stanu statycznego QXn – stan wyjścia przed ujemnym zboczem sygnału zegarowego |
![]() |
![]() |
| Opis parametru | 54L99 | Jednostka | |
| VCC | Napięcie zasilania | 4,5...5,5 | V |
| VIH | Napięcie wejściowe dla stanu 1 | 2 | V |
| VIL | Napięcie wejściowe dla stanu 0 | 0,7 | V |
| VOH | Napięcie wyjściowe dla stanu 1 | 2,4 | V |
| VOL | Napięcie wyjściowe dla stanu 0 | 0,15...0,3 | V |
| IIH | Prąd wejściowy w stanie 1, J, K, B, C, D | 10 | µA |
| Prąd wejściowy w stanie 1, MODE, A | 20 | ||
| IIL | Prąd wejściowy w stanie 0, J, K, B, C, D | -0,18 | mA |
| Prąd wejściowy w stanie 0, MODE, A | -0,36 | ||
| IOH | Prąd wyjściowy w stanie 1 | -0,1 | mA |
| IOL | Prąd wyjściowy w stanie 0 | 2 | mA |
| ICC | Prąd zasilania | 3,8...9 | mA |
| TA | Zakres temperatur pracy | -55...125 | °C |
| tw | Szerokość impulsu zegarowego | 200 | ns |
| tsu(H) | Czas przygotowania danych o poziomie 1: J, K, A, B, C, D | 100 | ns |
| tsu(L) | Czas przygotowania danych o poziomie 0: J, K, A, B, C, D | 120 | ns |
| fmax | Częstotliwość zegara CLK | 3...5 | MHz |
| tPLH | Czas propagacji z 0 na 1 z dowolnego wejścia na wyjście | 115...200 | ns |
| tPHL | Czas propagacji z 1 na 0 z dowolnego wejścia na wyjście | 125...200 | ns |
![]() |
