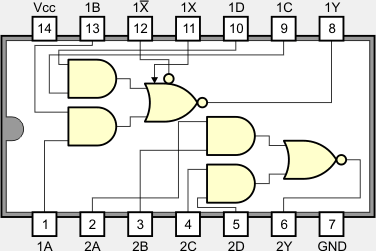

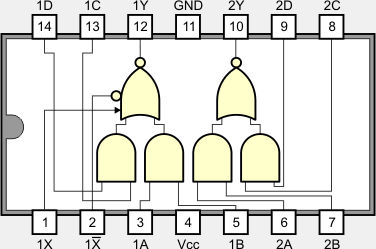

Układ 7450 zawiera dwie niezależne bramki AND-OR-INVERT z dwiema parami wejść (ang. dual 2-wide 2-input AND-OR-INVERT gates), przy czym jedna z bramek posiada wejścia/wyjścia ekspanderowe, które pozwalają do niej podłączyć ekspandery 7460. Bramki te realizują funkcję logiczną:
| A | B | C | D | Y |
| Z | Z | 1 | ||
| 1 | 1 | X | X | 0 |
| X | X | 1 | 1 | 0 |
Z : jeden z sygnałów wejściowych ma stan logiczny 0
 5450J 7450N |
 5450W |
| Opis parametru | 5450 | 7450 | Jednostka | |
| VCC | Napięcie zasilania | 4,5...5,5 | 4,75...5,25 | V |
| VIH | Napięcie wejściowe dla stanu 1 | 2 | 2 | V |
| VIL | Napięcie wejściowe dla stanu 0 | 0,8 | 0,8 | V |
| VOH | Napięcie wyjściowe dla stanu 1 | 2,4...3,4 | 2,4...3,4 | V |
| VOL | Napięcie wyjściowe dla stanu 0 | 0,2...0,4 | 0,2...0,4 | V |
| IIH | Prąd wejściowy w stanie 1 | 40 | 40 | µA |
| IIL | Prąd wejściowy w stanie 0 | -1,6 | -1,6 | mA |
| IOH | Prąd wyjściowy w stanie 1 | -0,8 | 0,25 | mA |
| IOL | Prąd wyjściowy w stanie 0 | 16 | 16 | mA |
| ICCH | Prąd zasilania w stanie wysokim | 4...8 | 4...8 | mA |
| ICCL | Prąd zasilania w stanie niskim | 7,4...14 | 7,4...14 | mA |
| TA | Zakres temperatur pracy | -55...125 | 0...70 | °C |
| tpLH | Czas propagacji z 0 na 1 | 13...22 | 13...22 | ns |
| tpHL | Czas propagacji z 1 na 0 | 8...15 | 8...15 | ns |
 |
