74373 – osiem przerzutników typu D-Latch z wyjściami trójstanowymi

74573

Oznaczenie graficzne układu 74573

Opis

Te 8-bitowe rejestry cechują się wyjściami trójstanowymi typu totem-pole zaprojektowanymi specjalnie do sterowania obciążeń wysoko-pojemnościowych lub o relatywnie niskiej impedancji. Stan wysokiej impedancji oraz zwiększony logiczny poziom wysoki wysterowania dają tym rejestrom możliwość bezpośredniego dołączania i sterowania linii magistrali w systemie opartym na magistralach bez potrzeby dodatkowych interfejsów czy elementów podciągających. Szczególnie nadają się do implementacji rejestrów buforowych, portów we/wy, dwukierunkowych drajwerów magistral i rejestrów roboczych.

Osiem zatrzasków układu 74LS373 jest przezroczystymi zatrzaskami typu D, co oznacza, iż w trakcie stanu wysokiego na wejściu włączającym G, na wyjściach Q pojawiają się stany wejść D. Gdy na wejściu G pojawi się stan niski, wyjścia zostaną zatrzaśnięte na poziomie, który był ustawiony na wejściach danych przed zatrzaśnięciem.

Buforowane wejście sterowania wyjściami OE (ang. Output Enable) może być wykorzystane do umieszczeniu na wyjściach układu normalnych stanów logicznych (niskich lub wysokich) lub stanu wysokiej impedancji, w którym wyjścia nie pobierają, ani nie oddają prądu na linie magistrali.

Sterowanie wyjściami nie wpływa na wewnętrzną pracę przerzutników. Oznacza to, iż stare dane mogą być utrzymywane lub wprowadzone nowe dane, gdy wyjścia są wyłączone.

Własności:

Wewnętrzna sieć logiczna układu 74LS373

Tabelka funkcji układu 74LS373

OE G D Q
0 1 1 1
0 1 0 0
0 0 X Q0
1 X X Z
X – wartość dowolna
Q0 – stan tuż przed przejściem G z 1 na 0
Z – stan wysokiej impedancji

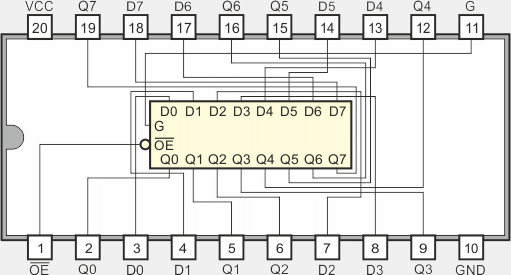

Obudowa DIL-20

Wybrane parametry elektryczne

  Opis parametru 74LS373 Jednostka
VCC Napięcie zasilania 4,75...5,25 V
VIH Napięcie wejściowe dla stanu 1 2 V
VIL Napięcie wejściowe dla stanu 0 0,8 V
VOH Napięcie wyjściowe dla stanu 1 2,4...3,4 V
VOL Napięcie wyjściowe dla stanu 0 0,35...0,5 V
IIH Prąd wejściowy w stanie 1 20 µA
IIL Prąd wejściowy w stanie 0 -0,4 mA
IOH Prąd wyjściowy w stanie 1 -2,6 mA
IOL Prąd wyjściowy w stanie 0 24 mA
ICC Prąd zasilania 24...40 mA
TA Zakres temperatur pracy 0...70 °C
tw Szerokość impulsu G 15 ns
tSU Czas ustawiania 5 ns
tH Czas podtrzymania 20 ns
tP Czas propagacji D → Q 18...27 ns
Czas propagacji G → Q 30...36
tPZH Czas włączenia na poziom wysoki OE → Q 28...36 ns
tPZL Czas włączenia na poziom niski OE → Q 36...50 ns
tPHZ Czas wyłączenia z poziomu wysokiego OE → Q 20 ns
tPLZ Czas wyłączenia z poziomu niskiego OE → Q 25 ns
