Te 8-bitowe rejestry cechują się wyjściami trójstanowymi typu totem-pole zaprojektowanymi specjalnie do sterowania obciążeń wysoko-pojemnościowych lub o relatywnie niskiej impedancji. Stan wysokiej impedancji oraz zwiększony logiczny poziom wysoki wysterowania dają tym rejestrom możliwość bezpośredniego dołączania i sterowania linii magistrali w systemie opartym na magistralach bez potrzeby dodatkowych interfejsów czy elementów podciągających. Szczególnie nadają się do implementacji rejestrów buforowych, portów we/wy, dwukierunkowych drajwerów magistral i rejestrów roboczych.

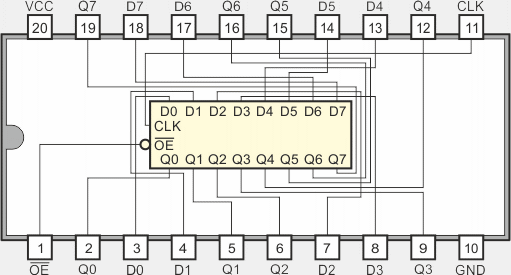

Osiem przerzutników układu 74LS374 są przerzutnikami typu D wyzwalanymi zboczem. Przy zboczu narastającym (przejście ze stanu 0 do 1) zegara CLK wyjścia Q zostaną ustawione na stany logiczne panujące na na odpowiadających im wejściach D.
Buforowane wejście sterowania wyjściami OE (ang. Output Enable) może być wykorzystane do umieszczeniu na wyjściach układu normalnych stanów logicznych (niskich lub wysokich) lub stanu wysokiej impedancji, w którym wyjścia nie pobierają, ani nie oddają prądu na linie magistrali.
Sterowanie wyjściami nie wpływa na wewnętrzną pracę przerzutników. Oznacza to, iż stare dane mogą być utrzymywane lub wprowadzone nowe dane, gdy wyjścia są wyłączone.
 |
| OE | CLK | D | Q |
| 0 | ↑ | 1 | 1 |
| 0 | ↑ | 0 | 0 |
| 0 | 0 | X | Q0 |
| 1 | X | X | Z |
| ↑ – przejście z poziomu
niskiego w wysoki X – wartość dowolna Q0 – stan tuż przed przejściem CLK z 0 na 1 Z – stan wysokiej impedancji |
 |
| Opis parametru | 74LS374 | Jednostka | |
| VCC | Napięcie zasilania | 4,75...5,25 | V |
| VIH | Napięcie wejściowe dla stanu 1 | 2 | V |
| VIL | Napięcie wejściowe dla stanu 0 | 0,8 | V |
| VOH | Napięcie wyjściowe dla stanu 1 | 2,4...3,1 | V |
| VOL | Napięcie wyjściowe dla stanu 0 | 0,35...0,5 | V |
| IIH | Prąd wejściowy w stanie 1 | 20 | µA |
| IIL | Prąd wejściowy w stanie 0 | -0,4 | mA |
| IOH | Prąd wyjściowy w stanie 1 | -2,6 | mA |
| IOL | Prąd wyjściowy w stanie 0 | 24 | mA |
| ICC | Prąd zasilania | 27...45 | mA |
| TA | Zakres temperatur pracy | 0...70 | °C |
| tw | Szerokość impulsu CLK (stan niski, stan wysoki) | 15 | ns |
| tSU | Czas ustawiania | 20 | ns |
| tH | Czas podtrzymania | 1 | ns |
| tP | Czas propagacji D → Q | 18...38 | ns |
| tPZH | Czas włączenia na poziom wysoki OE → Q | 28...44 | ns |
| tPZL | Czas włączenia na poziom niski OE → Q | 28...44 | ns |
| tPHZ | Czas wyłączenia z poziomu wysokiego OE → Q | 20 | ns |
| tPLZ | Czas wyłączenia z poziomu niskiego OE → Q | 25 | ns |
 |
