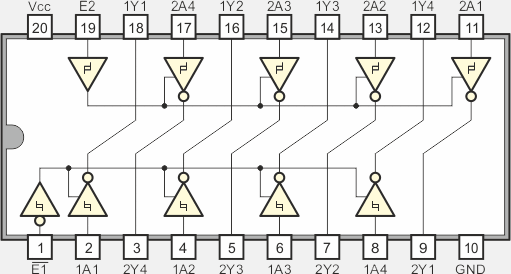

Układ 74210 zawiera osiem odwracających buforów z wyjściami trójstanowymi (ang. Octal Inverting Buffers with 3-state Outputs). Umożliwiają one tworzenie szybkich interfejsów w systemach zawierających magistrale. Szczególnie dobrze wpasowują się w systemy 8-bitowe. Układ posiada komplementarne wejścia uaktywniające E i E (ang. Enable). Jeśli bufor jest aktywny, to na wyjściu otrzymujemy funkcję:
 |
| Opis parametru | 54LS210 | 74LS210 | 74S210 | Jednostka | |
| VCC | Napięcie zasilania | 4,5...5,5 | 4,75...5,25 | 4,75...5,25 | V |
| VIH | Napięcie wejściowe dla stanu 1 | 2 | 2 | 2 | V |
| VIL | Napięcie wejściowe dla stanu 0 | 0,7 | 0,8 | 0,8 | V |
| VOH | Napięcie wyjściowe dla stanu 1 | 2,4...3,4 | 2,4...3,4 | 2,4...3,4 | V |
| VOL | Napięcie wyjściowe dla stanu 0 | 0,4 | 0,4...0,5 | 0,55 | V |
| VH | Histereza wejściowa | 0,2...0,4 | 0,2...0,4 | 0,2...0,4 | V |
| IOZL | Prąd wyjściowy w stanie wyłączenia przy stanie niskim | -20 | -20 | -50 | µA |
| IOZH | Prąd wyjściowy w stanie wyłączenia przy stanie wysokim | 20 | 20 | 50 | µA |
| ICC | Prąd zasilania | 17...50 | 17...50 | 80...135 | mA |
| TA | Temperatura pracy | -55...125 | 0...75 | 0...75 | °C |
| tPLH | Czas przesłania stanu 1 na wyjście | 9...14 | 9...14 | 4,5...7 | ns |
| tPHL | Czas przesłania stanu 0 na wyjście | 12...18 | 12...18 | 4,5...7 | ns |
| tPZL | Czas włączenia do stanu 0 na wyjściu | 20...30 | 20...30 | 10...15 | ns |
| tPZH | Czas włączenia do stanu 1 na wyjściu | 15...23 | 15...23 | 6,5...12 | ns |
| tPLZ | Czas wyłączenia ze stanem 0 na wyjściu | 15...25 | 15...25 | 10...15 | ns |
| tPHZ | Czas wyłączenia ze stanem 1 na wyjściu | 10...18 | 10...18 | 6...9 | ns |
 |
