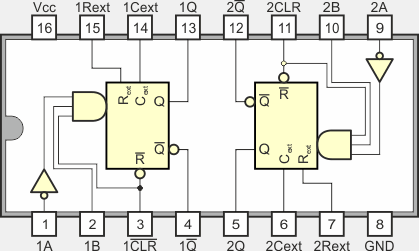

Układ 74221 zawiera dwa przerzutniki monostabilne z podtrzymaniem impulsu wyjściowego i wyzwalane dodatnim lub ujemnym zboczem sygnału wejściowego (ang. Dual Monostable Multivibrators with Schmitt-Triger Inputs). Przerzutnik pozwala sterować długością generowanego impulsu na trzy sposoby. Podstawowy czas trwania impulsu jest programowany przez wybranie zewnętrznego opornika i kondensatora. Po wyzwoleniu podstawowy czas trwania impulsu wyjściowego może zostać przedłużony przez ponowne podanie sygnału niskiego na wejście A lub wysokiego na wejście B. Impuls może zostać przerwany przez podanie stanu niskiego na wejście zerujące CLR. Układ działa identycznie do 74123 i posiada takie same wyprowadzenia. Wejście B jest typu Schmitta.
| Wejścia | Wyjścia | |||
| CLR | A | B | Q | Q |
| 0 | X | X | 0 | 1 |
| X | 1 | X | 0* | 1* |
| X | X | 0 | 0* | 1* |
| 1 | 0 | ↑ |
|
|
| 1 | ↓ | 1 |
|
|
| ↑ | 0 | 1 |
|
|
* stany te zakładają, że poprzedni impuls wyjściowy został całkowicie zakończony
![]() |
(oporność R jest w kΩ, pojemność C jest w pF, czas t w ns)
![]() |

Przy stosowaniu zerowania lub pojemności kondensatora C > 1000pF należy używać poniższego sposobu połączeń (dowolna dioda krzemowa):
![]() |

| Opis parametru | 54221 | 74221 | 74LS221 | Jednostka | ||
| VCC | Napięcie zasilania | 4,5...5,5 | 4,75...5,25 | 4,75...5,25 | V | |
| VIH | Napięcie wejściowe dla stanu 1 | 2 | 2 | 2 | V | |
| VIL | Napięcie wejściowe dla stanu 0 | 0,8 | 0,8 | 0,8 | V | |
| VOH | Napięcie wyjściowe dla stanu 1 | 2,4...3,4 | 2,4...3,4 | 2,7...3,4 | V | |
| VOL | Napięcie wyjściowe dla stanu 0 | 0,2...0,4 | 0,2...0,4 | 0,25...0,5 | V | |
| IIH | Prąd wejściowy w stanie 1 | A-B | 40 | 40 | 20 | µA |
| CLR | 80 | 80 | 40 | |||
| IIL | Prąd wejściowy w stanie 0 | A-B | -1,6 | -1,6 | -0,4 | mA |
| CLR | -3,2 | -3,2 | -0,8 | |||
| IOH | Prąd wyjściowy w stanie 1 | -0,8 | -0,8 | -0,4 | mA | |
| IOL | Prąd wyjściowy w stanie 0 | 16 | 16 | 8 | mA | |
| IOS | Wyjściowy prąd zwarcia | -10...-40 | -10...-40 | -20...-100 | mA | |
| ICC | Prąd zasilania | 26...80 | 26...80 | 4,6..27 | mA | |
| TA | Zakres temperatur pracy | -55...125 | 0...70 | 0...70 | °C | |
| tw(in) | Szerokość impulsu wejściowego | min. 40 | min. 40 | min. 40 | ns | |
| Rext | Opornik zewnętrzny | 5...25 | 5...50 | 5...260 | kΩ | |
| Cext | Kondensator zewnętrzny | dowolny | dowolny | dowolny | µF | |
| tpLH | Czas propagacji z 0 na 1 | z A na Q | 45...70 | 45...70 | 45...70 | ns |
| z B na Q | 35...55 | 35...55 | 35...55 | |||
| z CLR na Q | 35...65 | 35...65 | 35...65 | |||
| tpHL | Czas propagacji z 1 na 0 | z A na Q | 50...80 | 50...80 | 50...80 | ns |
| z B na Q | 40...65 | 40...65 | 40...65 | |||
| z CLR na Q | 44...65 | 44...65 | 44...65 | |||
![]() |
