Artykuł ten zawiera informacje techniczne dotyczące mikrokontrolerów PIC12F629/675. Dodatkowych informacji szukaj w instrukcji referencyjnej dla mikrokontrolerów PIC z rodziny średniej (DS33023), którą możesz otrzymać u lokalnego przedstawiciela działu sprzedaży Microchip lub pobrać z witryny Microchip w internacie. Instrukcję tą należy uważać za materiały uzupełniające do podanych tutaj informacji i zalecamy jej przeczytanie w celu lepszego zrozumienia architektury mikrokontrolera oraz działania modułów peryferyjnych.

Prezentowane tutaj informacje techniczne pokrywają mikrokontrolery PIC12F629 i PIC12F675. Są one identyczne z tym wyjątkiem, iż model PIC12F675 posiada 10 bitowy przetwornik A/D. Oba mikrokontrolery występują w obudowach 8-końcówkowych SOIC, MLF-S i DFN. Poniższy rysunek przedstawia schemat blokowy mikrokontrolerów PIC12F629/675. W tablica 1-1 pokazuje opisy wyprowadzeń.

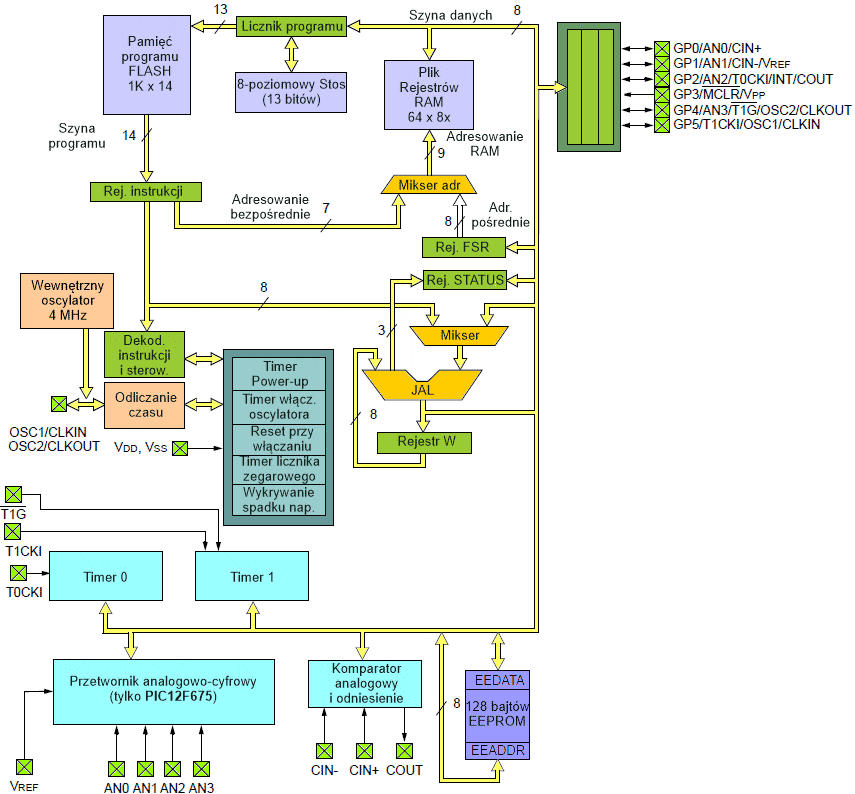

Rysunek 1-1: Schemat blokowy mikrokontrolerów PIC12F629/675

Tablica 1.1 Opis końcówek mikrokontrolerów PICF629/675
Nazwa	Funkcja	Typ wejścia	Typ wyjścia	Opis
GP0/AN0/CIN+/ICSPDAT	GP0	TTL	CMOS	Dwukierunkowe we/wy, programowane podciąganie (ang. pull-up) i przerwanie przy zmianie stanu
	AN0	AN		Wejście kanału 0 przetwornika A/C
	CIN+	AN		Wejście nieodwracające komparatora analogowego
	ICSPDAT	TTL	CMOS	We/wy programowania szeregowego
GP1/AN1/CIN-/V_REF/ICSPCLK	GP1	TTL	CMOS	Dwukierunkowe we/wy, programowane podciąganie (ang. pull-up) i przerwanie przy zmianie stanu
	AN1	AN		Wejście kanału 1 przetwornika A/C
	CIN-	AN		Wejście odwracające komparatora analogowego
	V_REF	AN		Zewnętrzne napięcie odniesienia
	ICSPCLK	ST		Zegar programowania szeregowego
GP2/AN2/T0CKI/INT/COUT	GP2	ST	CMOS	Dwukierunkowe we/wy, programowane podciąganie (ang. pull-up) i przerwanie przy zmianie stanu
	AN2	AN		Wejście kanału 2 przetwornika A/C
	T0CKI	ST		Wejście zegara timera TMR0
	INT	ST		Wejście przerwania zewnętrznego
	COUT		CMOS	Wyjście komparatora analogowego
GP3/MCLR/V_PP	GP3	TTL		Port wejścia, przerwanie przy zmianie stanu
	MCLR	ST		Główne zerowanie (ang. Master Clear)
	V_PP	HV		Napięcie programowania
GP4/AN3/T1G/OSC2/CLKOUT	GP4	TTL	CMOS	Dwukierunkowe we/wy, programowane podciąganie (ang. pull-up) i przerwanie przy zmianie stanu
	AN3	AN		Wejście kanału 3 przetwornika A/C
	T1G	ST		Bramka timera TMR1
	OSC2		XTAL	Kwarc/rezonator
	CLKOUT		CMOS	Wyjście FOSC/4
GP5/T1CKI/OSC1/CLKIN	GP5	TTL	CMOS	Dwukierunkowe we/wy, programowane podciąganie (ang. pull-up) i przerwanie przy zmianie stanu
	T1CKI	ST		Zegar timera TMR1
	OSC1		XTAL	Kwarc/rezonator
	CLKIN	ST		Wejście zewnętrznego zegara/połączenie oscylatora RC
V_SS	V_SS			Masa zasilania
V_DD	V_DD			Dodatnie napięcie zasilania

Legenda:		Szare tło odnosi się tylko do mikrokontrolera PIC12F675
		TTL: Bufor TTL, ST: bufor z wejściami Schmitta
