CorelDraw - krzywe Beziera

Edycja kształtu krzywej Beziera

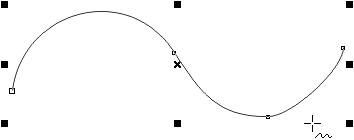

Wybierz narzędzie rysunku odręcznego (klawisz F5) i narysuj poniższą krzywą:

obrazek

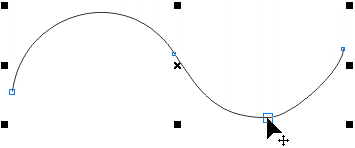

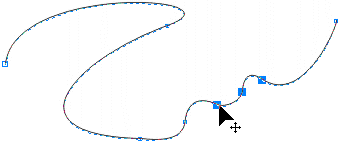

W programach grafiki wektorowej do reprezentacji figur stosowane są tzw. krzywe Beziera, które zbudowane są z węzłów (ang. nodes) - na powyższym rysunku zaznaczonych małymi kwadracikami - oraz łączących je segmentów. Przełącz się na wskaźnik naciskając klawisz spacji, a następnie zbliż kursor myszki do węzła - w pewnym momencie zmieni on kształt na strzałkę.

obrazek

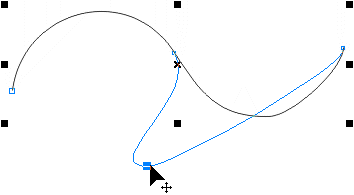

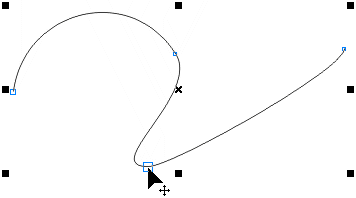

Wybrany węzeł krzywej można przeciągnąć w wybrane miejsce zmieniając w ten sposób kształt krzywej:

obrazek

obrazek

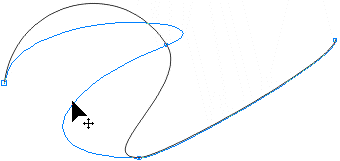

Modyfikację kształtu segmentów uzyskamy przy pomocy narzędzia edycji kształtu, które uaktywniamy klawiszem F10 lub kliknięciem w przyborniku na ikonę - obrazek. Kursor myszki zmienia kształt na - obrazek. Przy pomocy narzędzia kształtu możemy przeciągać węzły oraz także segmenty zmieniając ich kształt:

obrazek

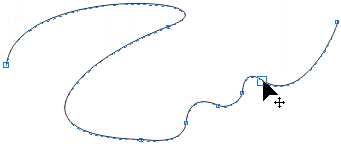

Aby dodać nowy węzeł do krzywej, wskaż narzędziem odpowiednie miejsce na segmencie i kliknij podwójnie lewym przyciskiem myszki. Dodatkowe węzły pozwalają komplikować kształt krzywej:

obrazek

Aby usunąć węzeł, kliknij go narzędziem kształtu - spowoduje to zaznaczenie węzła, a następnie wciśnij klawisz Delete. Usunięcie węzła może spowodować zmianę kształtu krzywej Beziera. Jeśli chcesz usunąć naraz więcej niż jeden węzeł, to należy je najpierw wybrać do operacji. Można to uzyskać na kilka sposobów:

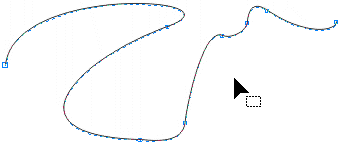

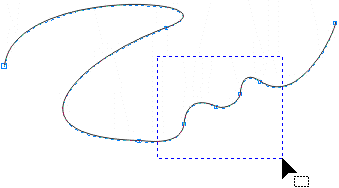

Zaznaczamy węzły otaczając je markizą - wciskasz lewy przycisk myszki i przeciągasz narzędzie tak, aby tworzona markiza objęła wszystkie węzły do wybrania:

obrazek

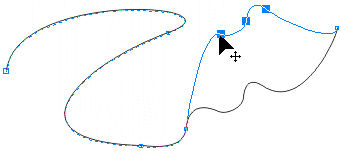

Możesz również zaznaczać węzły klikając je kolejno narzędziem kształtu z wciśniętym klawiszem Shift - powoduje to kolejne zaznaczanie wybranych węzłów - metoda ta jest szczególnie przydatna wtedy, gdy chcemy zaznaczyć jednocześnie węzły w różnych punktach krzywej. Wybrany węzeł usuwamy z zaznaczenia klikając w niego ponownie z wciśniętym klawiszem Shift:

obrazek

Zaznaczone węzły można wspólnie usunąć klawiszem Delete lub wykonać na nich inną operację - na przykład przesunąć - chwyć narzędziem dowolny z zaznaczonych węzłów i przeciągnij w inne miejsce ekranu:

obrazek



obrazek

Węzły krańcowe krzywej można ze sobą połączyć nasuwając je na siebie:

obrazek

a następnie klikając na pasku własności w ikonę automatycznego zamykania krzywej:

obrazek

Krzywe zamknięte można kolorować, co proponuję uczynić dla sprawdzenia poprawności wykonanej operacji:

obrazek



W wybranym węźle krzywą można rozłączyć - w tym celu zaznacz węzeł:

obrazek

Kliknij na pasku własności ikonę rozłączania krzywej:

obrazek



Przeciągnij końcówki w dwie różne strony:

obrazek

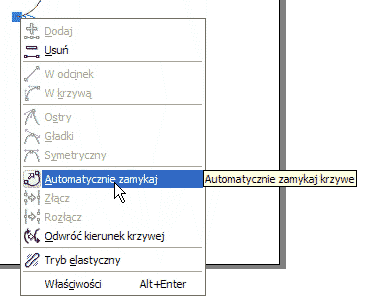

Powyższe operacje mogą być również wykonywane z poziomu menu kontekstowego, które pojawia się przy kliknięciu węzła prawym przyciskiem myszki:

obrazek

Tryby pracy węzłów

Wymaż wszystko z kartki, narysuj poniższą krzywą Beziera, przełącz się na narzędzie edycji kształtu (klawisz F10) i kliknij nim jeden z wewnętrznych węzłów krzywej:

obrazek

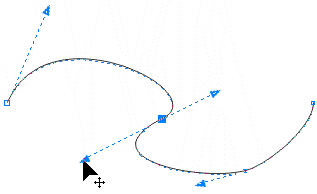

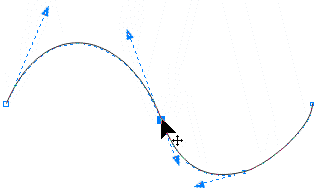

Na wybranym węźle oraz na węzłach bezpośrednio połączonych z nim segmentami pojawią się strzałki, które sterują tzw. punktami kontrolnymi węzła. Punkty te wpływają na krzywiznę przyległego do węzła segmentu - krzywizna jest wytyczana przez punkty kontrolne należące do skrajnych węzłów danego segmentu. Punkty kontrolne można przeciągać, co daje podobne efekty jak przeciąganie segmentów - jednakże przeciąganie punktów pozwala bardziej precyzyjnie sterować krzywizną segmentu:

obrazek

Mając wybrany jeden z wewnętrznych węzłów kliknij myszką na pasku własności ikonę trybu ostrego:

obrazek

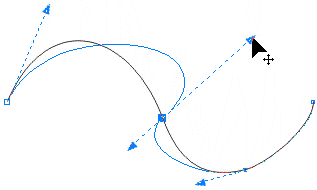

W trybie ostrym punkty kontrolne dla przylegających do węzła segmentów są od siebie niezależne - dzięki temu segmenty mogą w sposób ostry łączyć się we węźle - poprzeciągaj punkty kontrolne węzła, aby utworzyć ostre połączenie segmentów:

obrazek

W następnej kolejności kliknij na pasku własności ikonę trybu gładkiego:

obrazek

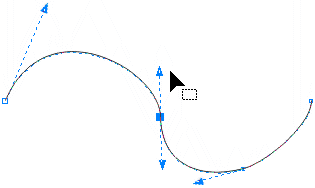

W trybie gładkim punkty kontrolne obu segmentów leżą w jednej linii z węzłem - gwarantuje to gładkie przejście we węźle jednego segmentu w drugi. Krzywiznę obu segmentów regulujemy niezależnie:

obrazek

Teraz kliknij na pasku własności ikonę trybu symetrycznego:

obrazek

Tryb symetryczny jest bardzo podobny do gładkiego - dodatkowym ograniczeniem jest tutaj równa odległość punktów kontrolnych od węzła dla obu segmentów - powoduje to, iż krzywizna tych segmentów zachowuje się symetrycznie po obu stronach węzła. Tryb ten stosujemy najczęściej przy tworzeniu figur symetrycznych:

obrazek

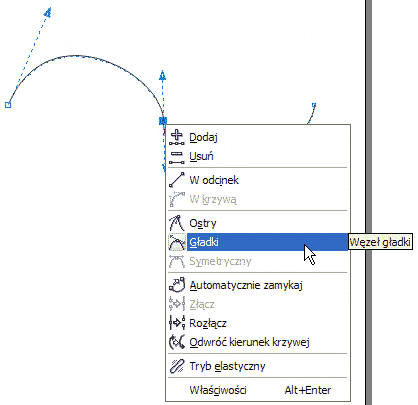

Wyboru trybu pracy węzła krzywej Beziera można dokonać z menu kontekstowego przywoływanego kliknięciem węzła prawym przyciskiem myszki:

obrazek

Zamiana segmentów w odcinki lub krzywe

Segment krzywej Beziera może być odcinkiem - kliknij dowolny segment narzędziem kształtu, a następnie na pasku własności kliknij ikonę przekształcenia segmentu w odcinek:

obrazek obrazek obrazek

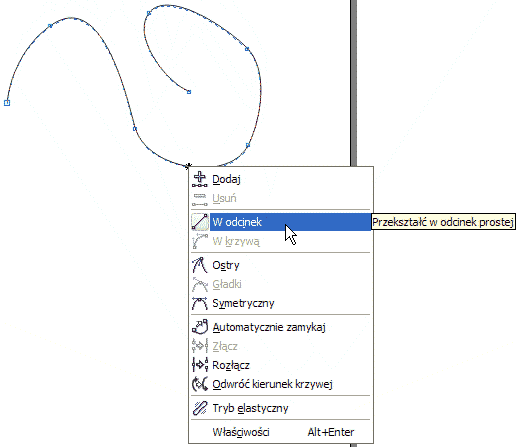

Operację można również wykonać przy pomocy menu kontekstowego, gdy klikniemy segment prawym przyciskiem myszki.

obrazek

Odcinek nie posiada krzywizny i skrajne węzły nie mają dla niego punktów kontrolnych.

W podobny sposób możemy zamienić odcinek w krzywą - wybieramy drugą ikonę zamiany odcinka w krzywą. Wykonamy teraz proste ćwiczenia, które pokażą nam użyteczność opisanych powyżej operacji.

Zaokrąglanie połączenia dwóch odcinków

Narysuj łamaną zbudowaną z dwóch odcinków połączonych ze sobą pod kątem ostrym i przejdź do narzędzia edycji kształtu:

obrazek

W mniej więcej równej odległości od wierzchołka dodaj na każdym z odcinków nowy węzeł (powiększ obszar roboczy klawiszem F4 lub Shift+F2):

obrazek

Kliknij w wierzchołek - spowoduje to jego wybranie - i naciśnij klawisz Delete:

obrazek

Zamień powstały odcinek w krzywą wg metody opisanej w poprzednim podrozdziale:

obrazek

Zaznacz markizą oba nowe węzły:

obrazek

Przełącz je w tryb gładki:

obrazek

Delikatnie wyginaj narzędziem kształtu powstałą krzywą aż uzyskasz pożądany kształt:

obrazek

Gotowe:

obrazek



Znak drogowy

Wykorzystując podane powyżej wiadomości narysuj ostrzegawczy znak drogowy - wykorzystaj trójkąt równoboczny udostępniany przez narzędzie rysowania wielokątów (klawisz Y). Zwróć uwagę, iż narożniki wewnętrznego trójkąta żółtego są nieco inne od narożników zewnętrznego trójkąta czerwonego - modyfikacja ma na celu wyrównanie grubości pasa czerwonego. Efekt ten uzyskasz przeciągając odpowiednio węzły i regulując krzywiznę narożnika. Pamiętaj o stosowaniu klawisza Ctrl przy przesuwaniu trójkąta wewnętrznego:

obrazek

Stary telewizor

Narysuj na kartce prostokąt nieco szerszy niż wyższy (stosunek boków w pionie do boków w poziomie powinien wynosić około 3 : 4):

obrazek

Naciśnij spację i przeciągając wskaźnikiem narożniki zaokrąglij z wyczuciem wierzchołki prostokąta

obrazek

Prostokąt zamień w krzywą Beziera naciskając klawisze Ctrl+Q. Operacja ta jest konieczna, jeśli chcemy modyfikować kształt segmentów. Przełącz się na narzędzie edycji kształtów i zamień w krzywe cztery boczne odcinki:

obrazek



Uwaga:

Możesz się zastanawiać, dlaczego wciąż musimy zamieniać odcinki w krzywe, skoro dokonaliśmy operacji zamiany prostokąta w krzywe kombinacją klawiszy Ctrl+Q. Otóż prostokąt jest figurą geometryczną obsługiwaną wewnętrznie przez CorelDraw. Operacja zamiany prostokąta w krzywą powoduje, iż staje się on krzywą Beziera zbudowaną z węzłów i segmentów. Zaokrąglone narożniki są już segmentami krzywej, jednakże boki pozostały wciąż odcinkami. Ponieważ będziemy chcieli je nieco wygiąć, to musimy zamienić te odcinki w segmenty krzywe - stąd konieczność ostatnich operacji.



Gdy boki staną się krzywymi, wygnij je nieco na zewnątrz narzędziem kształtu - staraj się zrobić to równo, inaczej ekran telewizora będzie zdeformowany:

obrazek

Przełącz się na wskaźnik naciskając spację. Wciśnij i przytrzymaj klawisz Shift a następnie utwórz pomniejszoną symetrycznie kopię ekranu:

obrazek

Pomaluj środek na ciemnoszary kolor, a brzeg na jasnoszary:

obrazek

Aby uzyskać wrażenie szklanego ekranu, dorysuj w lewym górnym rogu mały biały prostokąt bez obrysu:

obrazek

Najtrudniejsza część za tobą. Dorysuj teraz trójwymiarową skrzynkę telewizora (sposób tworzenia kostki podaliśmy w rozdziale o prostokatach), narysuj panel sterowania itd.

                     obrazek

Dzwonek/kapelusz

Narysuj na kartce trójkąt równoboczny przy pomocy narzędzia wielokąt. Trójkąt zamień w krzywe naciskając klawisze Ctrl+Q. Przełącz się na narzędzie edycji kształtu (klawisz F10). Zaznacz markizą węzły leżące na środkach boków i usuń je klawiszem Delete:

obrazek

Zamień wszystkie boczne odcinki w krzywe:

obrazek

Wybierz górny węzeł i przełącz go w tryb symetryczny:

obrazek

Dolny odcinek delikatnie wygnij

obrazek

Popracuj nieco nad geometrią dzwonka przeciągając punkty kontrolne węzłów:

obrazek

Dzwonek jest gotowy - teraz przerobimy go w kapelusz. Na środkach bocznych segmentów dodaj po jednym węźle:

obrazek

Górny węzeł przeciągnij w dół z wciśniętym klawiszem Ctrl:

obrazek

Z wciśniętym klawiszem Ctrl delikatnie przyciągamy punkt kontrolny górnego węzła do węzła - wyrówna to wybrzuszenia u góry kapelusza:

obrazek

Pod figurą narysuj spłaszczoną elipsę:

obrazek

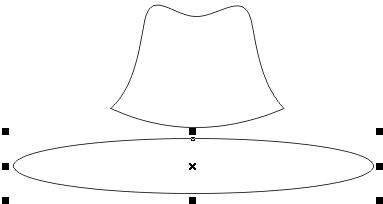

Zaznacz razem obie figury (obwiedź je markizą lub mając wybraną elipsę wciśnij Shift i kliknij w górę kapelusza). Wyśrodkuj je w poziomie naciskając klawisz C. Następnie przesuń elipsę w pionie (naciskając klawisz Ctrl), aż pokryje spód kapelusza:

obrazek

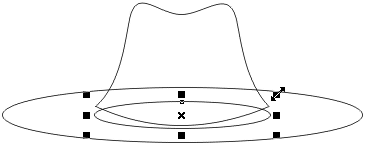

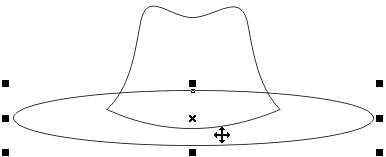

Utwórz pomniejszoną symetrycznie (skalując z klawiszem Shift) kopię elipsy o szerokości równej szerokości góry kapelusza:

obrazek

Wypełnij poszczególne obiekty odpowiednimi kolorami - możesz zastosować wypełnienia tonalne:

obrazek

Serduszko

Narysuj na kartce kółko i zamień je w krzywą Beziera naciskając klawisze Ctrl+Q. Przełącz się na narzędzie edycji kształtu (klawisz F10):

obrazek

Po zamianie w krzywą koło składa się z 4 węzłów oraz 4 segmentów. Zaznacz markizą węzeł górny i dolny:

obrazek

Zmień tryb pracy tych węzłów na ostry (klikając w ikonę trybu ostrego na pasku własności lub korzystając z menu kontekstowego - w wybrany węzeł należy kliknąć za pomocą prawego przycisku myszki i z menu wybrać opcję ostry). Następnie zaznacz markizą dwa boczne węzły:

obrazek

Uchwyć narzędziem jeden z zaznaczonych węzłów bocznych z wciśniętym klawiszem Ctrl przeciągnij oba węzły w górę aż znajdą się na wysokości węzła górnego:

obrazek

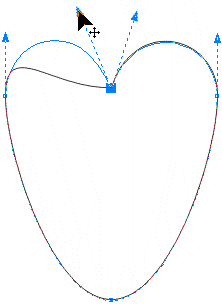

Kliknij górny węzeł - pojawią się strzałki punktów kontrolnych. Przeciągnij je z wyczuciem do góry, aby po obu stronach węzła powstały ładne brzusia:

obrazek



Teraz kliknij w dolny węzeł i podobnie przeciągnij punkty kontrolne w górę tak, aby znalazły się wewnątrz serduszka - linia boczna powinna przyjąć delikatnie esowaty kształt:

obrazek

Serduszko jest gotowe - wypełnij je kolorem czerwonym i zlikwiduj obrys. Dla efektu 3D dodaj na brzusiach małe, białe kółeczka:

obrazek

Ćwiczenia

Utwórz poznanymi tutaj technikami następujące grafiki:

obrazek





obrazek
