7485 – komparator czterobitowy

7485

Oznaczenie graficzne komparatora typu 7485

obrazek

Opis

Układ 7485 zawiera komparator wielkości dwóch liczb czterobitowych. Na wejścia komparatora podajemy bity obu liczb: A0...A3 i B0...B3 oraz sygnały porównujące z komparatorów młodszych bitów: A<B in, A=B in, A>B in. Jeśli porównujemy tylko liczby czterobitowe, to do wejścia A=B in należy doprowadzić poziom logiczny 1, a do pozostałych wejść porównujących poziom logiczny 0. Wynik porównania pojawia sie na wyjściu komparatora w postaci stanu 1, gdy spełniony jest odpowiedni warunek.

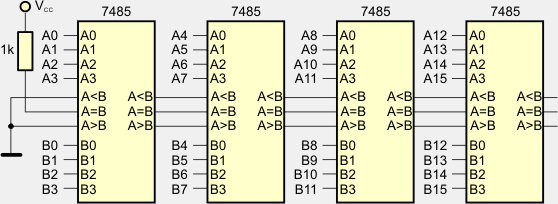

Komparatory 7485 łączy się kaskadowo w celu porównania liczb o większej ilości bitów. Poniżej jest przykład układu porównującego dwie liczby 16-to bitowe:

obrazek

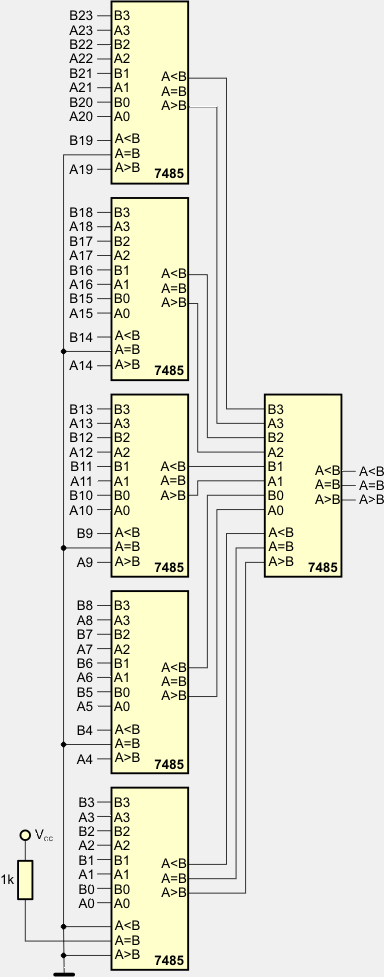

Przetwarzanie kaskadowe wydłuża czas otrzymania wyniku porównania, ponieważ sygnały muszą się propagować przez kolejne komparatory. Wykorzystując jeden dodatkowy komparator można zaprojektować układ komparatora o szybszym działaniu. Poniżej mamy układ komparatora 24-ro bitowego (zwróć uwagę, że porównywane bity są podawane na wejścia porównujące):

obrazek

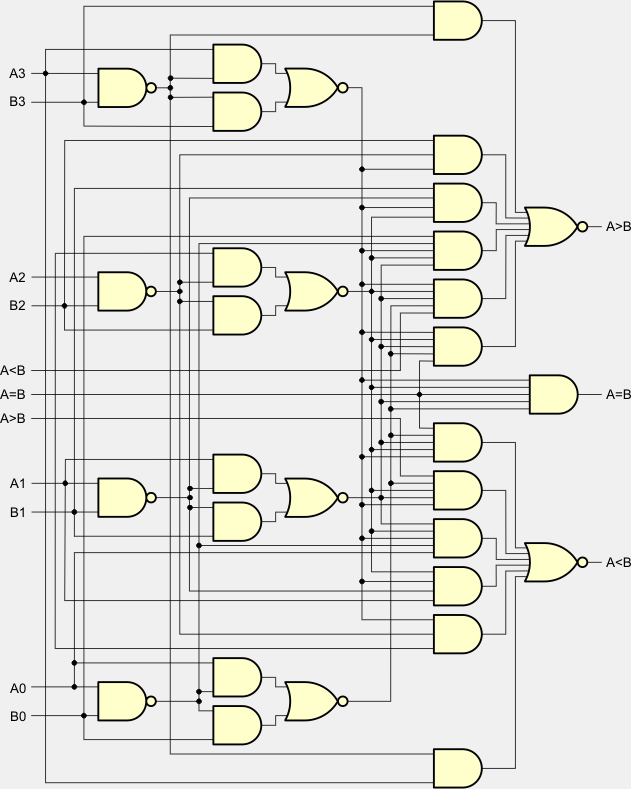

Wewnętrzna sieć logiczna komparatora typu 7485

obrazek

Tabelka stanów komparatora typu 7485

Porównywane bity Wejścia Wyjścia
A3,B3 A2,B2 A1,B1 A0,B0 A>B A<B A=B A>B A<B A=B
A3>B3 X X X X X X 1 0 0
A3<B3 X X X X X X 0 1 0
A3=B3 A2>B2 X X X X X 1 0 0
A3=B3 A2<B2 X X X X X 0 1 0
A3=B3 A2=B2 A1>B1 X X X X 1 0 0
A3=B3 A2=B2 A1<B1 X X X X 0 1 0
A3=B3 A2=B2 A1=B1 A0>B0 X X X 1 0 0
A3=B3 A2=B2 A1=B1 A0<B0 X X X 0 1 0
A3=B3 A2=B2 A1=B1 A0=B0 1 0 0 1 0 0
A3=B3 A2=B2 A1=B1 A0=B0 0 1 0 0 1 0
A3=B3 A2=B2 A1=B1 A0=B0 0 0 1 0 0 1

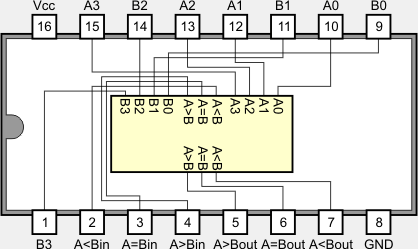

Obudowa DIL-16

obrazek

Wybrane parametry elektryczne

  Opis parametru 5485 7485 74LS85 74S85 Jednostka
VCC Napięcie zasilania 4,5...5,5 4,75...5,25 4,75...5,25 4,75...5,25 V
VIH Napięcie wejściowe dla stanu 1 2 2 2 2 V
VIL Napięcie wejściowe dla stanu 0 0,8 0,8 0,7 0,8 V
VOH Napięcie wyjściowe dla stanu 1 2,4...3,4 2,5...3,4 2,7...3,4 2,7...3,4 V
VOL Napięcie wyjściowe dla stanu 0 0,2...0,4 0,2...0,4 0,25...0,5 0,5 V
IIH Prąd wejściowy w stanie 1, A<B, A>B 40 40 20 50 µA
Prąd wejściowy w stanie 1, pozostałe 120 120 60 150
IIL Prąd wejściowy w stanie 0, A<B, A>B -1,6 -1,6 -0,4 -2 mA
Prąd wejściowy w stanie 0, pozostałe -4,8 -4,8 -1,2 -6
IOH Prąd wyjściowy w stanie 1 -0,4 -0,4 -0,4 -1 mA
IOL Prąd wyjściowy w stanie 0 16 16 8 20 mA
ICC Prąd zasilania 55...88 55...88 11...20 110 mA
TA Zakres temperatur pracy -55...125 0...70 0...70 0...70 °C
tPLH Czas propagacji z 0 na 1, od A,B do A<B, A>B 7...26 7...26 14...36 5...16 ns
Czas propagacji z 0 na 1, od A,B do A=B 23...35 23...35 27...45 12...18
Czas propagacji z 0 na 1, od A<B, A=B do A>B 7...11 7...11 14...22 5...7,5
Czas propagacji z 0 na 1, od A=B do A=B 13...20 13...20 13...20 7...10,5
Czas propagacji z 0 na 1, od A>B, A=B do A<B 7...11 7...11 14...22 5...7,5
tPHL Czas propagacji z 1 na 0, od A,B do A<B, A>B 11...30 11...30 11...30 5,5...16,5 ns
Czas propagacji z 1 na 0, od A,B do A=B 20...30 20...30 23...45 11...16,5
Czas propagacji z 1 na 0, od A<B, A=B do A>B 11...17 11...17 11...17 5,5...8,5
Czas propagacji z 1 na 0, od A=B do A=B 11...17 11...17 13...26 5...7,5
Czas propagacji z 1 na 0, od A>B, A=B do A<B 11...17 11...17 11...17 5,5...8,5
