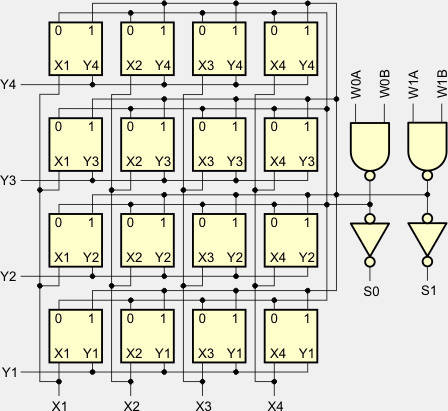

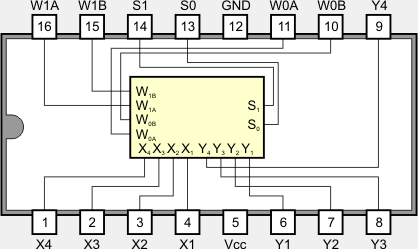

Układ 7484A zawiera statyczną pamięć 16-bitową (ang. 16-bit random access memory). Elementami pamięciowymi są przerzutniki ułożone w matrycy 4 x 4. Przerzutniki zbudowane są z dwóch sprzężonych ze sobą tranzystorów trójemiterowych. Każdy przerzutnik pamięta stan jednego bitu. Poniżej przedstawiamy strukturę logiczną pamięci 7484A.
Stan nieaktywny wejść adresowych X i Y to stan niski 0. Jeśli chcemy odczytać poziom logiczny bitu zapamiętanego przez przerzutnik znajdujący się na przecięciu linii Xn i Yn, to podajemy na obie te linie stan wysoki 1. Powoduje to pojawienie się na wyjściu S0 lub S1 stanu niskiego (w stanie nieaktywnym na obu tych wyjściach panuje poziom logiczny 1). Jeśli przerzutnik adresowany liniami Xn i Yn pamięta 0, to linia S0 przechodzi w stan niski. Jeśli przerzutnik pamięta 1, to linia S1 przechodzi w stan niski. W ten sposób rozpoznajemy stan zapamiętanego bitu.
Jeśli chcemy zapisać bit w przerzutniku Xn, Yn, to podajemy stan wysoki na obie linie Xn i Yn, a następnie stan wysoki 1 na wejścia W0A i W0B, jeśli zapisujemy bit o stanie 0, lub na wejścia W1A i W1B, jeśli zapisujemy bit o stanie 1. Przy odczycie przynajmniej jedno z wejść W0x oraz jedno z wejść W1x powinno znajdować się w stanie niskim 0.
Pamięć 7484A jest pamięcią ulotną i traci pamiętaną informację po wyłączeniu zasilania.
Opis parametru | 5484A | 7484A | Jednostka | |
VCC | Napięcie zasilania | 4,5...5,5 | 4,75...5,25 | V |
VIH | Napięcie wejściowe dla stanu 1 | 2 | 2 | V |
VIL | Napięcie wejściowe dla stanu 0 | 0,8 | 0,8 | V |
Napięcie na liniach adresowych blokujące odczyt | 0,8 | 0,8 | ||
Napięcie na liniach adresowych blokujące zapis | 1 | 1 | ||
VOH | Napięcie wyjściowe w stanie 1 | 5,5 | 5,5 | V |
VOL | Napięcie wyjściowe w stanie 0 | 0,4 | 0,4 | V |
IIH | Prąd wejściowy w stanie 1, zapis | 40 | 40 | µA |
Prąd wejściowy w stanie 1, adres | 400 | 400 | ||
IIL | Prąd wejściowy w stanie 0, zapis | -1,6 | -1,6 | mA |
Prąd wejściowy w stanie 0, adres | -11 | -11 | ||
IOH | Prąd wyjściowy w stanie 1 | 0,25 | 0,25 | mA |
IOL | Prąd wyjściowy w stanie 0 | 20 | 40 | mA |
ICC | Prąd zasilania | 45...70 | 45...65 | mA |
TA | Zakres temperatur pracy | -55...125 | 0...70 | °C |
tw|write | Szerokość impulsu zapisu | 20 | 20 | ns |
tPLH | Czas propagacji z 0 na 1 od X i Y | 11...40 | 12...27 | ns |
tPHL | Czas propagacji z 1 na 0 od X i Y | 10...40 | 11...28 | ns |
