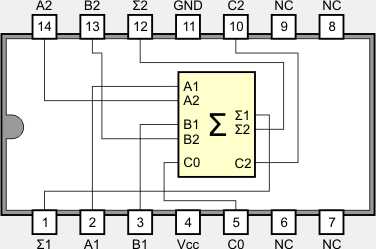

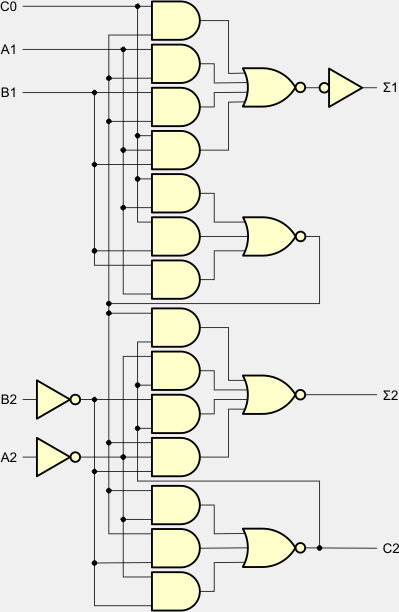

Układ 7482 zawiera pełny sumator dwubitowy (ang. 2-bit binary full adder). Sumator posiada cztery wejścia dla sumowanych bitów: A1, A2 i B1, B2, wejście przeniesienia C0 z niższego poziomu (w przypadku kaskadowego sumowania większej liczby bitów), dwa wyjścia sumy: Σ1, Σ2 oraz wyjście przeniesienia C2 z drugiego bitu wyniku do następnego sumatora.
 |
| Wejścia | Wyjścia | ||||||||
| A1 | B1 | A2 | B2 | C0=0 | C0=1 | ||||
| Σ1 | Σ2 | C2 | Σ1 | Σ2 | C2 | ||||
| 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 0 | 0 |
| 1 | 0 | 0 | 0 | 1 | 0 | 0 | 0 | 1 | 0 |
| 0 | 1 | 0 | 0 | 1 | 0 | 0 | 0 | 1 | 0 |
| 1 | 1 | 0 | 0 | 0 | 1 | 0 | 1 | 1 | 0 |
| 0 | 0 | 1 | 0 | 0 | 1 | 0 | 1 | 1 | 0 |
| 1 | 0 | 1 | 0 | 1 | 1 | 0 | 0 | 0 | 1 |
| 0 | 1 | 1 | 0 | 1 | 1 | 0 | 0 | 0 | 1 |
| 1 | 1 | 1 | 0 | 0 | 0 | 1 | 1 | 0 | 1 |
| 0 | 0 | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
| 1 | 0 | 1 | 1 | 1 | 0 | 1 | 0 | 1 | 1 |
| 0 | 1 | 1 | 1 | 1 | 0 | 1 | 0 | 1 | 1 |
| 1 | 1 | 1 | 1 | 0 | 1 | 1 | 1 | 1 | 1 |
 |
| Opis parametru | 5482 | 7482 | Jednostka | |
| VCC | Napięcie zasilania | 4,5...5,5 | 4,75...5,25 | V |
| VIH | Napięcie wejściowe dla stanu 1 | 2 | 2 | V |
| VIL | Napięcie wejściowe dla stanu 0 | 0,8 | 0,8 | V |
| VOH | Napięcie wyjściowe w stanie 1, Σ1 lub Σ2 | 2,4...3,4 | 2,4...3,4 | V |
| Napięcie wyjściowe w stanie 1, C2 | ||||
| VOL | Napięcie wyjściowe w stanie 0, Σ1 lub Σ2 | 0,2...0,4 | 0,2...0,4 | V |
| Napięcie wyjściowe w stanie 0, C2 | ||||
| IIH | Prąd wejściowy w stanie 1, A1, B1 lub C0 | 160 | 160 | µA |
| Prąd wejściowy w stanie 1, A2 lub B2 | -40 | 40 | ||
| IIL | Prąd wejściowy w stanie 0, A1, B1 lub C0 | -6,4 | -6,4 | mA |
| Prąd wejściowy w stanie 0, A2 lub B2 | -1,6 | -1,6 | ||
| IOH | Prąd wyjściowy w stanie 1, Σ1 lub Σ2 | -400 | -400 | µA |
| Prąd wyjściowy w stanie 1, C2 | -200 | -200 | ||
| IOL | Prąd wyjściowy w stanie 0, Σ1 lub Σ2 | 16 | 16 | mA |
| Prąd wyjściowy w stanie 0, C2 | 8 | 8 | ||
| ICC | Prąd zasilania | 35...50 | 35...58 | mA |
| TA | Zakres temperatur pracy | -55...125 | 0...70 | °C |
| tPLH | Czas propagacji z 0 na 1 od C0 do Σ1 | 34 | 34 | ns |
| Czas propagacji z 0 na 1 od B2 do Σ2 | 40 | 40 | ||
| Czas propagacji z 0 na 1 od C0 do Σ2 | 38 | 38 | ||
| Czas propagacji z 0 na 1 od C0 do C2 | 12...19 | 12...19 | ||
| tPHL | Czas propagacji z 1 na 0 od C0 do Σ1 | 40 | 40 | ns |
| Czas propagacji z 1 na 0 od B2 do Σ2 | 35 | 35 | ||
| Czas propagacji z 1 na 0 od C0 do Σ2 | 42 | 42 | ||
| Czas propagacji z 1 na 0 od C0 do C2 | 17...27 | 17...27 |
 |
