7480 – bramkowany pełny sumator jednobitowy

Oznaczenie graficzne sumatora typu 7480

Opis

Układ 7480 zawiera szybki, pełny sumator jednobitowy z bramkowanymi wejściami komplementarnymi (ang. gated one-bit full adder), z komplementarnymi wyjściami sumy oraz wyjściem zaprzeczonego przeniesienia. Sumator ten opracowano do zastosowań w szybkich układach zliczających o równoległym dodawaniu i szeregowych przeniesieniach.

Sumator jednobitowy jest układem cyfrowym, który posiada dwa wejścia dla sumowanych bitów A i B, wejście przeniesienia z poprzedniego sumatora C_n (ważne w układach sumujących więcej niż jeden bit), wyjście sumy Σ oraz wyjście przeniesienia do następnego sumatora C_n+1.

Sieć logiczna sumatora przekształca sygnały wejściowe A, B i C_n w sygnały wyjściowe Σ, C_n+1 według reguł dodawania w systemie dwójkowym:

C_n	A	B	C_n+1	Σ
0	0	0	0	0
0	0	1	0	1
0	1	0	0	1
0	1	1	1	0
1	0	0	0	1
1	0	1	1	0
1	1	0	1	0
1	1	1	1	1

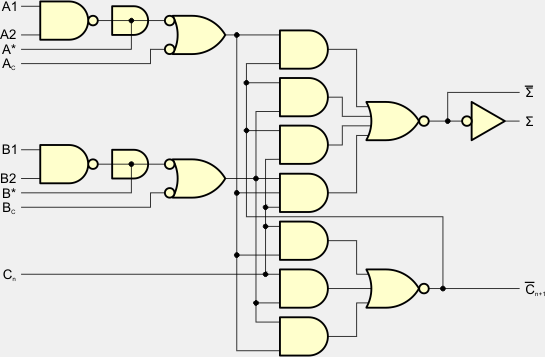

Wewnętrzna sieć logiczna sumatora typu 7480

Tabelka stanów sumatora typu 7480

C_n	A	B	C_n+1	Σ	Σ
0	0	0	1	1	0
0	0	1	1	0	1
0	1	0	1	0	1
0	1	1	0	1	0
1	0	0	1	0	1
1	0	1	0	1	0
1	1	0	0	1	0
1	1	1	0	0	1

W sumatorze 7480 przyjmuje się następujące ustalenia:

1.
2.		Jeśli jako wejście jest używany sygnał A, to A1 i A2 muszą mieć poziom niski (np. należy je zewrzeć do masy). Podobnie, jeśli B będzie używane jako wejście danych, to B1 i B2 muszą mieć poziom 0.
3.		Jeśli jako wejścia będą używane sygnały A1 i A2 lub B1 i B2, to odpowiadające im wejścia A* lub B* mają pozostać niepodłączone lub realizować iloczyn montażowy (ang. wired AND).

Zwróć również uwagę, że sumator 7480 posiada dwa komplementarne wyjścia sumy, a przeniesienie wyjściowe C_n+1 jest zaprzeczone.

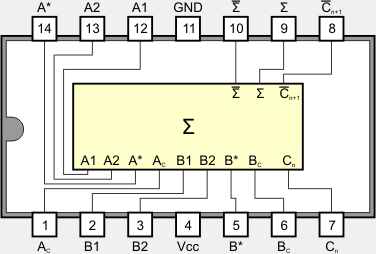

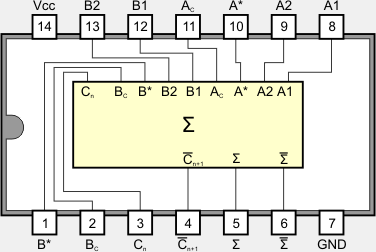

Obudowy DIL-14

5480J
7480J, 7480N

5480W

Wybrane parametry elektryczne

	Opis parametru	5480	7480	Jednostka
V_CC	Napięcie zasilania	4,5...5,5	4,75...5,25	V
V_IH	Napięcie wejściowe dla stanu 1	2	2	V
V_IL	Napięcie wejściowe dla stanu 0	0,8	0,8	V
V_OH	Napięcie wyjściowe w stanie 1, Σ lub Σ	2,4...3,5	2,4...3,5	V
	Napięcie wyjściowe w stanie 1, C_n+1
	Napięcie wyjściowe w stanie 1, A* lub B*
V_OL	Napięcie wyjściowe w stanie 0, Σ lub Σ	0,2...0,4	0,2...0,4	V
	Napięcie wyjściowe w stanie 0, C_n+1
	Napięcie wyjściowe w stanie 0, A* lub B*
I_IH	Prąd wejściowy w stanie 1, A1,A2,B1,B2,A_C lub B_C	15	15	µA
	Prąd wejściowy w stanie 1, A* lub B*	-1,1	-1,1
	Prąd wejściowy w stanie 1, C_n	200	200
I_IL	Prąd wejściowy w stanie 0, A1,A2,B1,B2,A_C lub B_C	-1,6	-1,6	mA
	Prąd wejściowy w stanie 0, A* lub B*	-2,6	-2,6
	Prąd wejściowy w stanie 0, C_n	-8	-8
I_OH	Prąd wyjściowy w stanie 1, Σ lub Σ	-400	-400	mA
	Prąd wyjściowy w stanie 1, C_n+1	-200	-200
	Prąd wyjściowy w stanie 1, A* lub B*	-120	-120
I_OL	Prąd wyjściowy w stanie 0, Σ lub Σ	16	16	mA
	Prąd wyjściowy w stanie 0, C_n+1	8	8
	Prąd wyjściowy w stanie 0, A* lub B*	4,8	4,8
I_CC	Prąd zasilania	21...31	21...35	mA
T_A	Zakres temperatur pracy	-55...125	0...70	°C
t_PLH	Czas propagacji z 0 na 1 od C_n do C_n+1	13...17	13...17	ns
	Czas propagacji z 0 na 1 od B_C do C_n+1	18...25	18...25
	Czas propagacji z 0 na 1 od A_C do Σ	52...70	52...70
	Czas propagacji z 0 na 1 od B_C do Σ	38...55	38...55
	Czas propagacji z 0 na 1 od A1 do A*	48...65	48...65
	Czas propagacji z 0 na 1 od B1 do B*	48...65	48...65
t_PHL	Czas propagacji z 1 na 0 od C_n do C_n+1	8...12	8...12	ns
	Czas propagacji z 1 na 0 od B_C do C_n+1	38...55	38...55
	Czas propagacji z 1 na 0 od A_C do Σ	62...80	62...80
	Czas propagacji z 1 na 0 od B_C do Σ	56...75	56...75
	Czas propagacji z 1 na 0 od A1 do A*	17...25	17...25
	Czas propagacji z 1 na 0 od B1 do B*	17...25	17...25
